Экономика метрологического обеспечения
Метрологическая эффективность Понятие эффективности применяется во многих науках , в том числе и в метрологии , как характеристика качества целенаправленной метрологической деятельности человека и ее результатов на разных уровнях познания сущности свойств, процессов, средств измерений и измерительных системах.
1. СВЯЗЬ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ И КАЧЕСТВА ПРОДУКЦИИ
ОПРЕДЕЛЕНИЕ МО — утверждение и применение метрологических норм, правил и методик выполнения измерений также разработка, изготовление и применение технических средств для обеспечения единства и требуемой точности измерений.

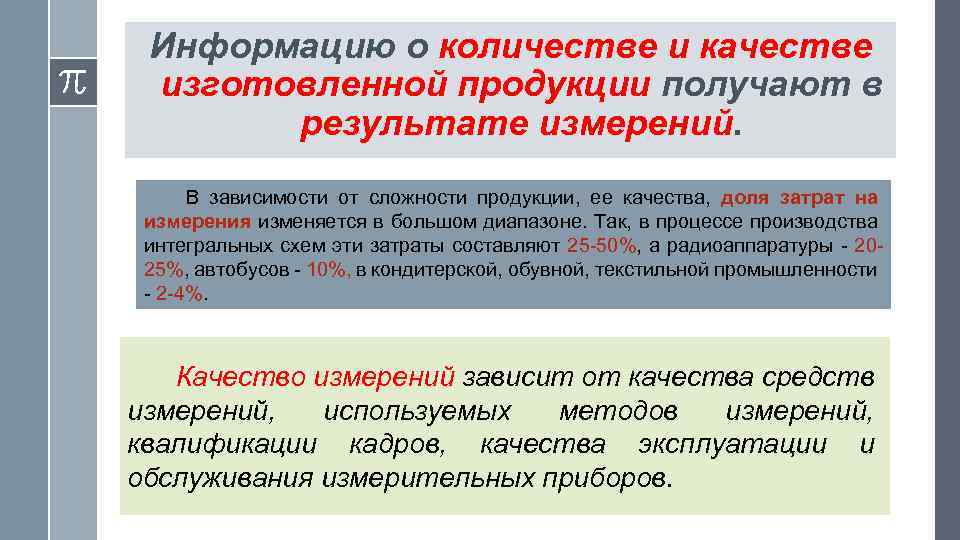

Информацию о количестве и качестве изготовленной продукции получают в результате измерений. В зависимости от сложности продукции, ее качества, доля затрат на измерения изменяется в большом диапазоне. Так, в процессе производства интегральных схем эти затраты составляют 25 -50%, а радиоаппаратуры - 2025%, автобусов - 10%, в кондитерской, обувной, текстильной промышленности - 2 -4%. Качество измерений зависит от качества средств измерений, используемых методов измерений, квалификации кадров, качества эксплуатации и обслуживания измерительных приборов.
КАЧЕСТВО ИЗМЕРИТЕЛЬНОГО ПРОЦЕССА Измеряемый Средство измерения Результат измерения Окружающая среда параметр Методика выполнения ИЗМЕРЕНИЕ Оператор ВХОД Изделие Эталон Измерительный процесс – процесс, преобразующий значение измеряемого параметра в результат измерения посредством использования ресурсов (средств измерительной техники и другого оборудования, оператора, окружающей среды и т. д. ), регулируемый методикой выполнения измерения. Модель измерительного процесса ВЫХОД
Показатели качества измерительного процесса Качество измерительного процесса Точность измерений Правильность результатов измерений Достоверность измерений Прецизионность результатов измерений Сходимость результатов измерений Воспроизводимость результатов измерений

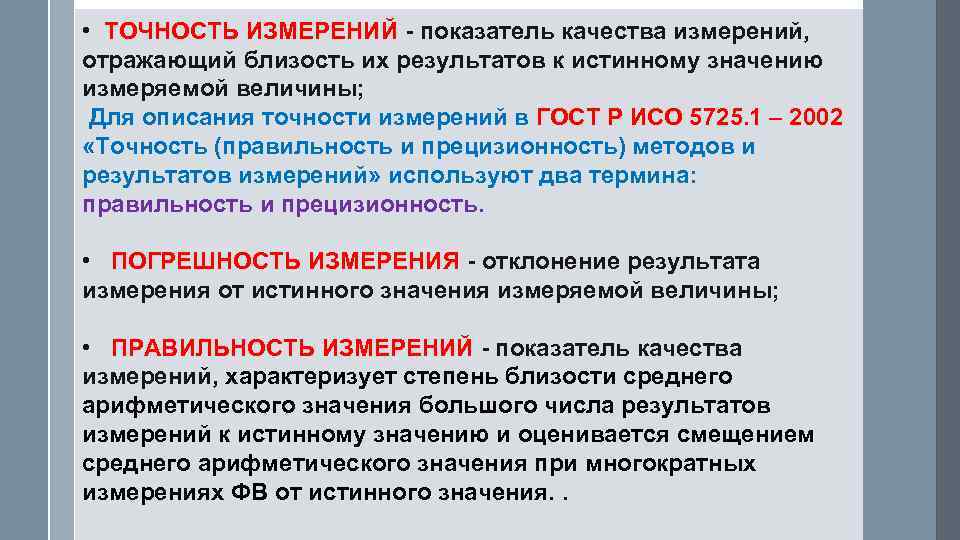

• ТОЧНОСТЬ ИЗМЕРЕНИЙ - показатель качества измерений, отражающий близость их результатов к истинному значению измеряемой величины; Для описания точности измерений в ГОСТ Р ИСО 5725. 1 – 2002 «Точность (правильность и прецизионность) методов и результатов измерений» используют два термина: правильность и прецизионность. • ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ - отклонение результата измерения от истинного значения измеряемой величины; • ПРАВИЛЬНОСТЬ ИЗМЕРЕНИЙ - показатель качества измерений, характеризует степень близости среднего арифметического значения большого числа результатов измерений к истинному значению и оценивается смещением среднего арифметического значения при многократных измерениях ФВ от истинного значения. .
ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ЕДИНСТВО ИЗМЕРЕНИЙ - такое состояние измерений, при котором их результаты выражены в узаконенных единицах, размеры которых соответствуют единицам, воспроизводимым эталонами, а погрешности результатов измерений не выходят за установленные пределы. Т. е. единство измерений обеспечивает сопоставимость результатов измерений, выполненных в различное время, в различных местах, разными средствами и методами.
ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ СХОДИМОСТЬ ИЗМЕРЕНИЙ - их показатель качества , отражающий близость друг к другу результатов измерений, выполняемых в одинаковых условиях одной и той же измеряемой величины. ВОСПРОИЗВОДИМОСТЬ измерений - их показатель качества , отражающий близость друг к другу результатов измерений (одной и той же измеряемой величины) выполняемых в различных условиях ( в разное время, в различных местах, разными методами ).
Входы Измеритель-ный процесс Алгоритм Начало Исследование измерительного процесса на стабильность Контрольная карта измеритель-ного процесса Нет Процесс стабилен? Устранение особых причин изменчивости измерительного процесса Да Оценка смещения измерительного процесса Оценка сходимости (С) и воспроизводимости (В) результатов измерений Нет С и В приемлемы? Конструкторскотехнологическая документация Протоколы анализа изме-рительного процесса Да Анализ пригодности измерительного процесса Конец Выходы Снижение влияния обычных причин измен-чивости измерительного процесса, дополнитель-ные исследования Протокол анализа измерительного процесса Оценка смещения и линейности Протокол анализа измерительного процесса Оценка сходимости и воспроизводимости Отчет об анализе измерительного процесса Схема оценивания статистических характеристик измерительного процесса

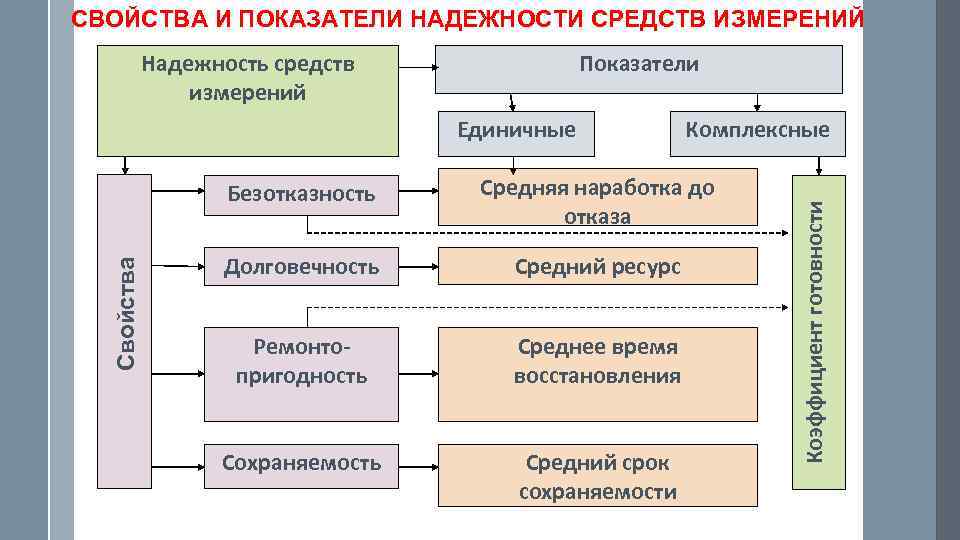

СВОЙСТВА И ПОКАЗАТЕЛИ НАДЕЖНОСТИ СРЕДСТВ ИЗМЕРЕНИЙ Надежность средств измерений Показатели Комплексные Свойства Безотказность Средняя наработка до отказа Долговечность Средний ресурс Ремонтопригодность Среднее время восстановления Сохраняемость Средний срок сохраняемости Коэффициент готовности Единичные

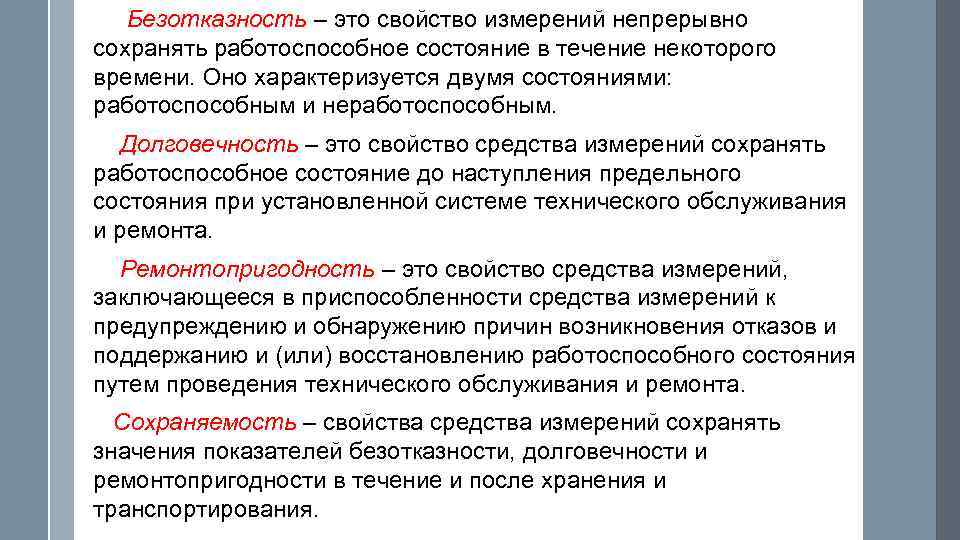

Безотказность – это свойство измерений непрерывно сохранять работоспособное состояние в течение некоторого времени. Оно характеризуется двумя состояниями: работоспособным и неработоспособным. Долговечность – это свойство средства измерений сохранять работоспособное состояние до наступления предельного состояния при установленной системе технического обслуживания и ремонта. Ремонтопригодность – это свойство средства измерений, заключающееся в приспособленности средства измерений к предупреждению и обнаружению причин возникновения отказов и поддержанию и (или) восстановлению работоспособного состояния путем проведения технического обслуживания и ремонта. Сохраняемость – свойства средства измерений сохранять значения показателей безотказности, долговечности и ремонтопригодности в течение и после хранения и транспортирования.

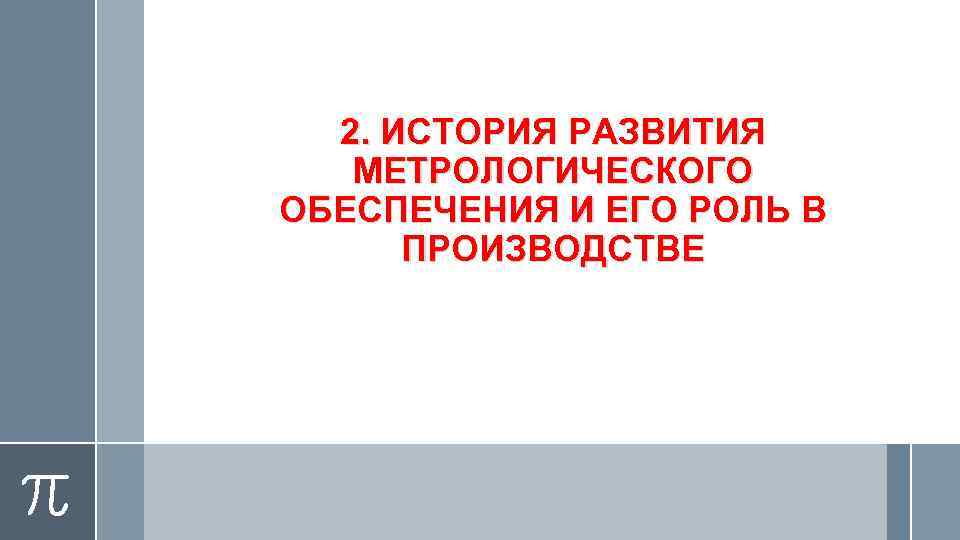

2. ИСТОРИЯ РАЗВИТИЯ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ И ЕГО РОЛЬ В ПРОИЗВОДСТВЕ

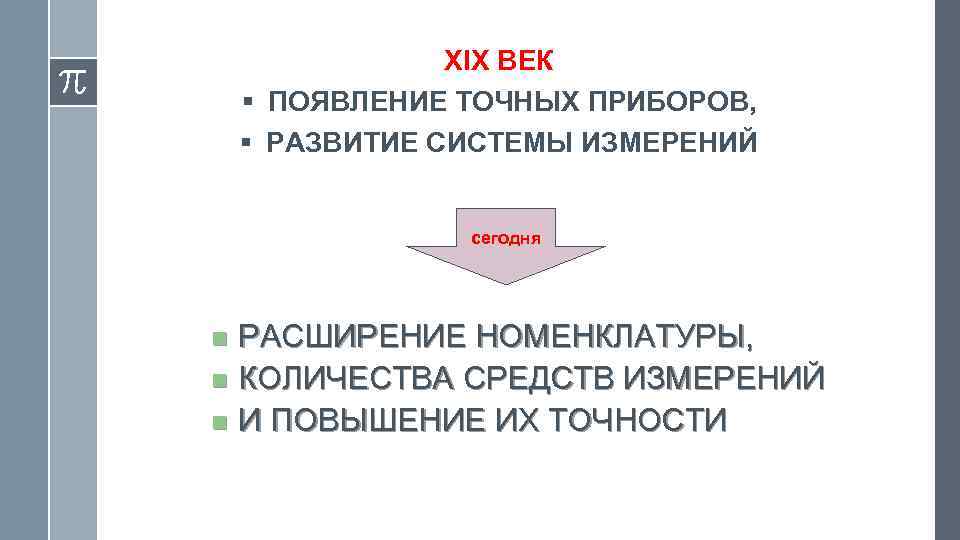

XIX ВЕК § ПОЯВЛЕНИЕ ТОЧНЫХ ПРИБОРОВ, § РАЗВИТИЕ СИСТЕМЫ ИЗМЕРЕНИЙ сегодня РАСШИРЕНИЕ НОМЕНКЛАТУРЫ, n КОЛИЧЕСТВА СРЕДСТВ ИЗМЕРЕНИЙ n И ПОВЫШЕНИЕ ИХ ТОЧНОСТИ n

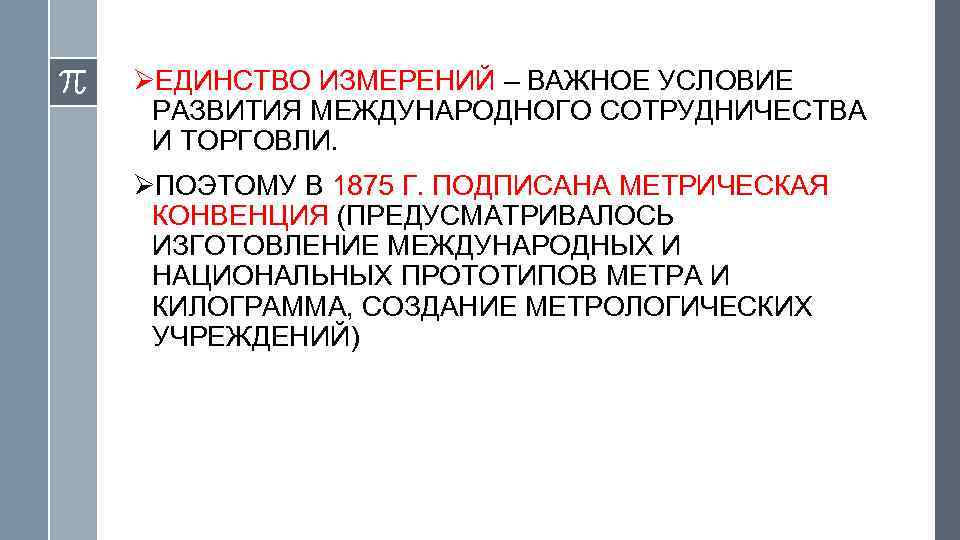

ØЕДИНСТВО ИЗМЕРЕНИЙ – ВАЖНОЕ УСЛОВИЕ РАЗВИТИЯ МЕЖДУНАРОДНОГО СОТРУДНИЧЕСТВА И ТОРГОВЛИ. ØПОЭТОМУ В 1875 Г. ПОДПИСАНА МЕТРИЧЕСКАЯ КОНВЕНЦИЯ (ПРЕДУСМАТРИВАЛОСЬ ИЗГОТОВЛЕНИЕ МЕЖДУНАРОДНЫХ И НАЦИОНАЛЬНЫХ ПРОТОТИПОВ МЕТРА И КИЛОГРАММА, СОЗДАНИЕ МЕТРОЛОГИЧЕСКИХ УЧРЕЖДЕНИЙ)

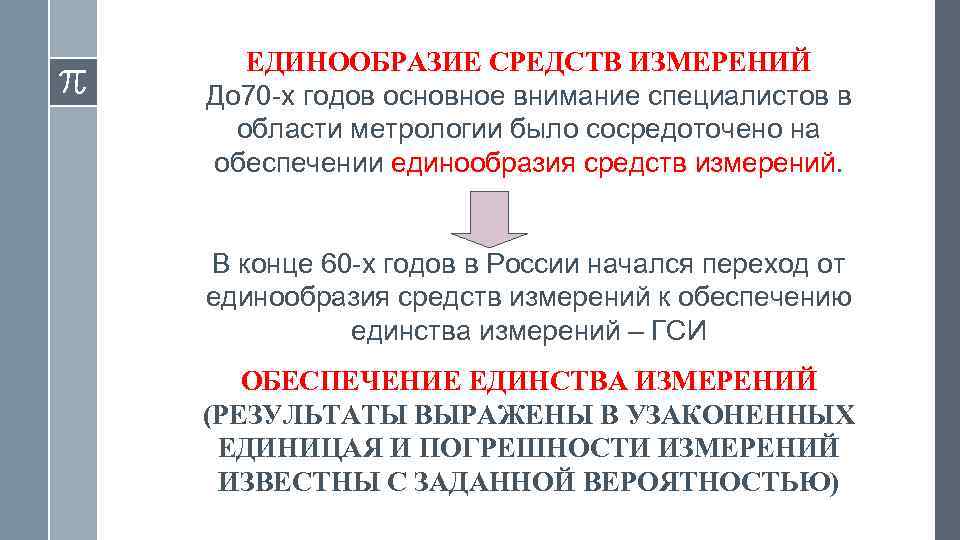

ЕДИНООБРАЗИЕ СРЕДСТВ ИЗМЕРЕНИЙ До 70 -х годов основное внимание специалистов в области метрологии было сосредоточено на обеспечении единообразия средств измерений. В конце 60 -х годов в России начался переход от единообразия средств измерений к обеспечению единства измерений – ГСИ ОБЕСПЕЧЕНИЕ ЕДИНСТВА ИЗМЕРЕНИЙ (РЕЗУЛЬТАТЫ ВЫРАЖЕНЫ В УЗАКОНЕННЫХ ЕДИНИЦАЯ И ПОГРЕШНОСТИ ИЗМЕРЕНИЙ ИЗВЕСТНЫ С ЗАДАННОЙ ВЕРОЯТНОСТЬЮ)
ГОСТ 16263 -70 «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. МЕТРОЛОГИЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ» ТОЛЬКО ТЕХНИЧЕСКИЙ АСПЕКТ МЕТРОЛОГИЧЕСКОЙ ДЕЯТЕЛЬНОСТИ –ОБЕСПЕЧЕНИЕ ЕДИНСТВА ИЗМЕРЕНИЙ В 1976 году был утвержден ГОСТ 1. 25 -76 и в обиход метрологов вошло понятие «метрологическое обеспечение» ГОСТ 1. 25 -76 «ГОСУДАРСТВЕННАЯ СИСТЕМА СТАНДАРТИЗАЦИИ. МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ. ОСНОВНЫЕ ПОЛОЖЕНИЯ» ТЕХНИЧЕСКИЙ + ЭКОНОМИЧЕСКИЙ АСПЕКТЫ МЕТРОЛОГИЧЕСКОЙ ДЕЯТЕЛЬНОСТИ – ЕДИНСТВО ИЗМЕРЕНИЙ + ТРЕБУЕМАЯ ТОЧНОСТЬ

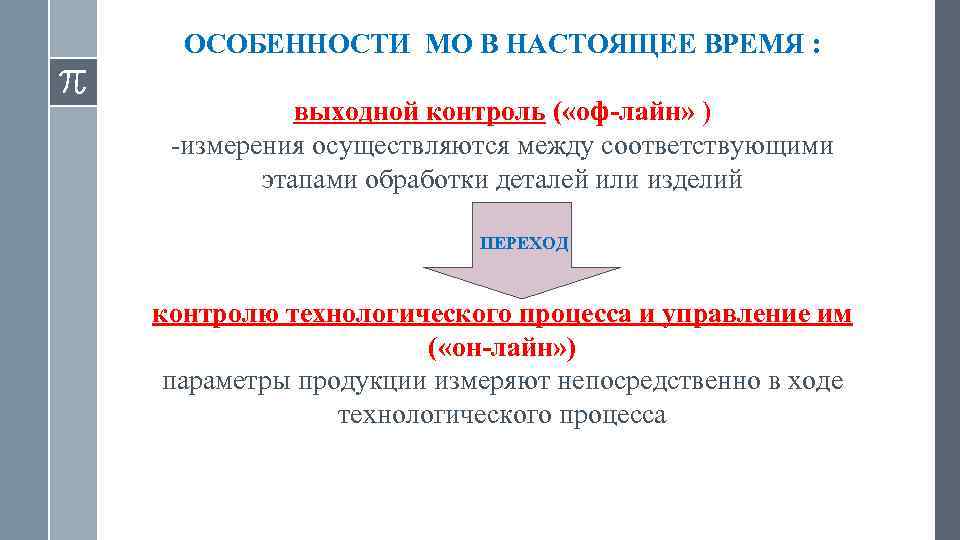

ОСОБЕННОСТИ МО В НАСТОЯЩЕЕ ВРЕМЯ : выходной контроль ( «оф-лайн» ) -измерения осуществляются между соответствующими этапами обработки деталей или изделий ПЕРЕХОД контролю технологического процесса и управление им ( «он-лайн» ) параметры продукции измеряют непосредственно в ходе технологического процесса
3. Взаимодействие метрологической службы с системой менеджмента качества на предприятии

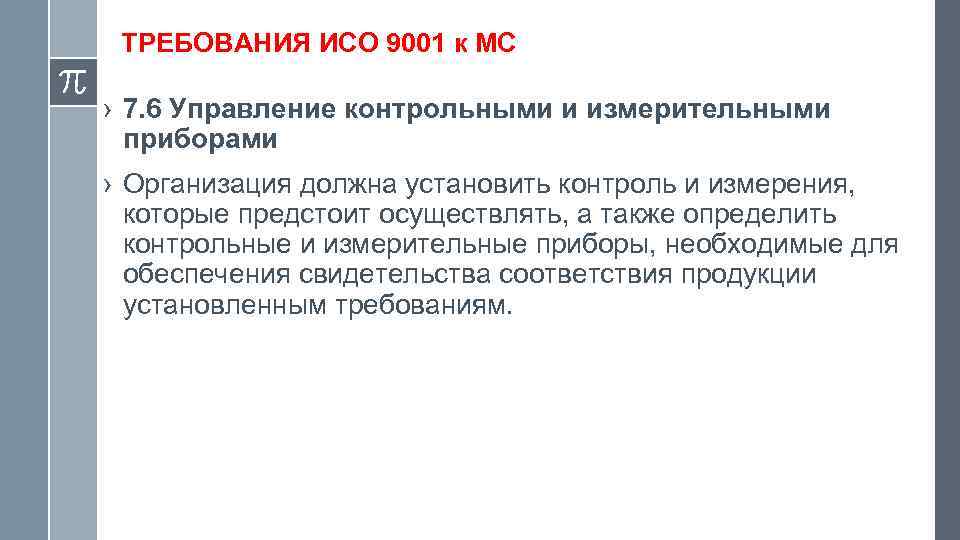

ТРЕБОВАНИЯ ИСО 9001 к МС › 7. 6 Управление контрольными и измерительными приборами › Организация должна установить контроль и измерения, которые предстоит осуществлять, а также определить контрольные и измерительные приборы, необходимые для обеспечения свидетельства соответствия продукции установленным требованиям.

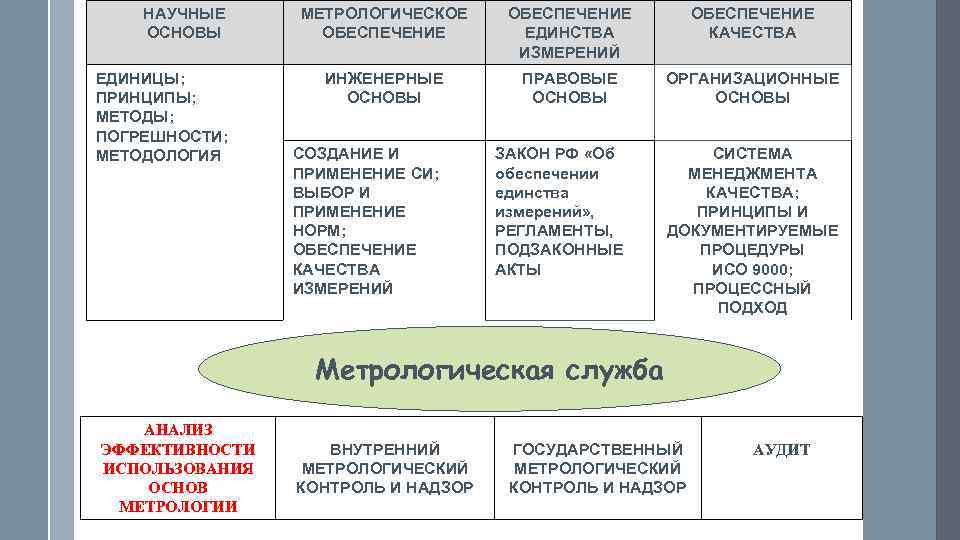

НАУЧНЫЕ ОСНОВЫ ЕДИНИЦЫ; ПРИНЦИПЫ; МЕТОДЫ; ПОГРЕШНОСТИ; МЕТОДОЛОГИЯ МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ЕДИНСТВА ИЗМЕРЕНИЙ ОБЕСПЕЧЕНИЕ КАЧЕСТВА ИНЖЕНЕРНЫЕ ОСНОВЫ ПРАВОВЫЕ ОСНОВЫ ОРГАНИЗАЦИОННЫЕ ОСНОВЫ СОЗДАНИЕ И ПРИМЕНЕНИЕ СИ; ВЫБОР И ПРИМЕНЕНИЕ НОРМ; ОБЕСПЕЧЕНИЕ КАЧЕСТВА ИЗМЕРЕНИЙ ЗАКОН РФ «Об обеспечении единства измерений» , РЕГЛАМЕНТЫ, ПОДЗАКОННЫЕ АКТЫ СИСТЕМА МЕНЕДЖМЕНТА КАЧЕСТВА; ПРИНЦИПЫ И ДОКУМЕНТИРУЕМЫЕ ПРОЦЕДУРЫ ИСО 9000; ПРОЦЕССНЫЙ ПОДХОД Метрологическая служба АНАЛИЗ ЭФФЕКТИВНОСТИ ИСПОЛЬЗОВАНИЯ ОСНОВ МЕТРОЛОГИИ ВНУТРЕННИЙ МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ И НАДЗОР ГОСУДАРСТВЕННЫЙ МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ И НАДЗОР АУДИТ

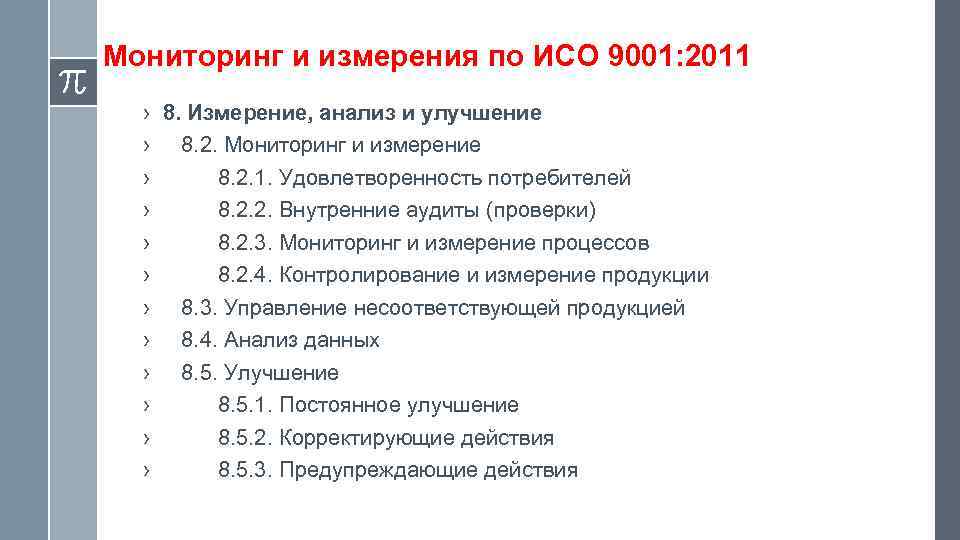

Мониторинг и измерения по ИСО 9001: 2011 › › › 8. Измерение, анализ и улучшение 8. 2. Мониторинг и измерение 8. 2. 1. Удовлетворенность потребителей 8. 2. 2. Внутренние аудиты (проверки) 8. 2. 3. Мониторинг и измерение процессов 8. 2. 4. Контролирование и измерение продукции 8. 3. Управление несоответствующей продукцией 8. 4. Анализ данных 8. 5. Улучшение 8. 5. 1. Постоянное улучшение 8. 5. 2. Корректирующие действия 8. 5. 3. Предупреждающие действия

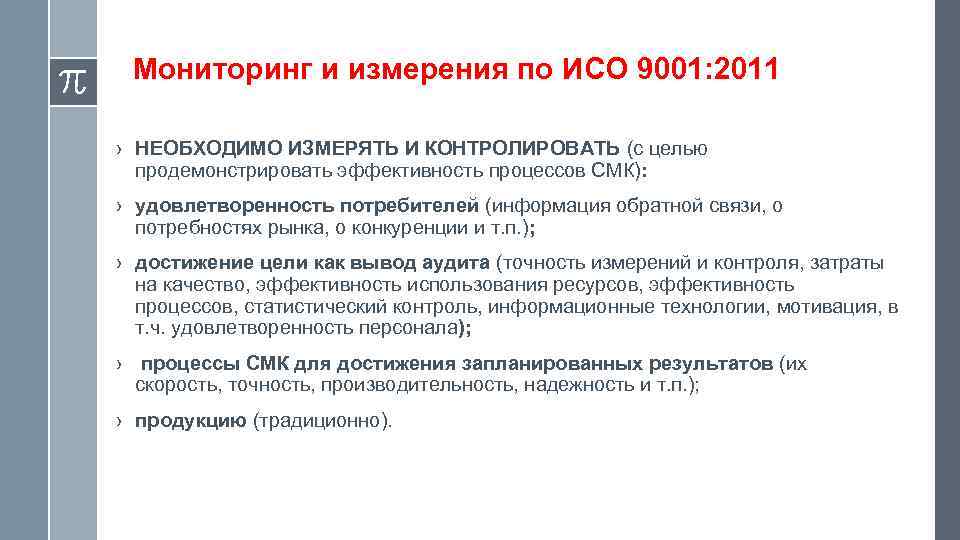

Мониторинг и измерения по ИСО 9001: 2011 › НЕОБХОДИМО ИЗМЕРЯТЬ И КОНТРОЛИРОВАТЬ (с целью продемонстрировать эффективность процессов СМК): › удовлетворенность потребителей (информация обратной связи, о потребностях рынка, о конкуренции и т. п. ); › достижение цели как вывод аудита (точность измерений и контроля, затраты на качество, эффективность использования ресурсов, эффективность процессов, статистический контроль, информационные технологии, мотивация, в т. ч. удовлетворенность персонала); › процессы СМК для достижения запланированных результатов (их скорость, точность, производительность, надежность и т. п. ); › продукцию (традиционно).

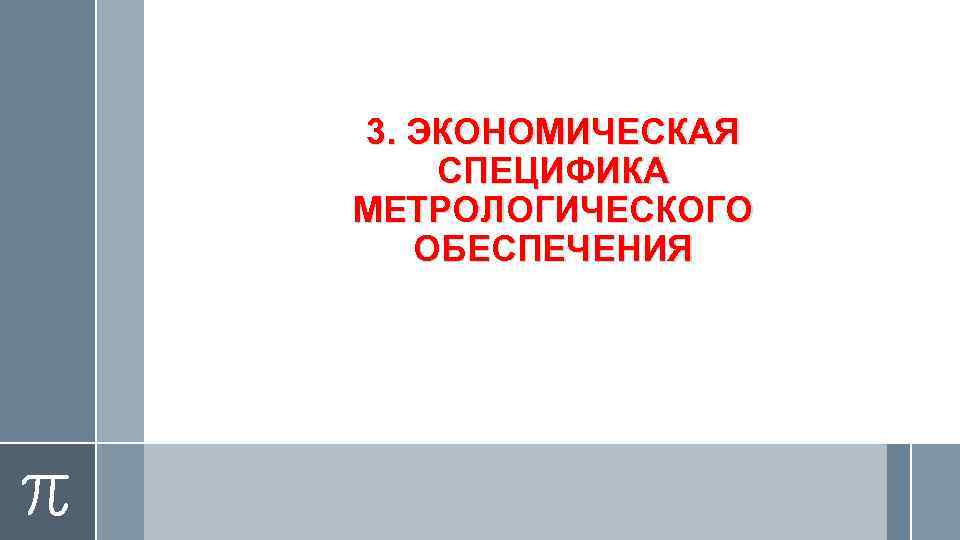

3. ЭКОНОМИЧЕСКАЯ СПЕЦИФИКА МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ
1) метрологическое обеспечение — не отрасль, а вид деятельности (пронизывает всю структуру общественного производства); 2) результат этой деятельности - измерительная информация для принятия управляющих решений (нет продукции или услуги, которые можно оценить в денежном выражении); 3) структуры метрологического обеспечения иерархичны (передача размера единицы физической величины происходит по ступеням поверочной схемы от эталонов образцовым и рабочим средствам измерений); 4) средства метрологического обеспечения являются измерителями основного показателя развития страны — национального дохода.

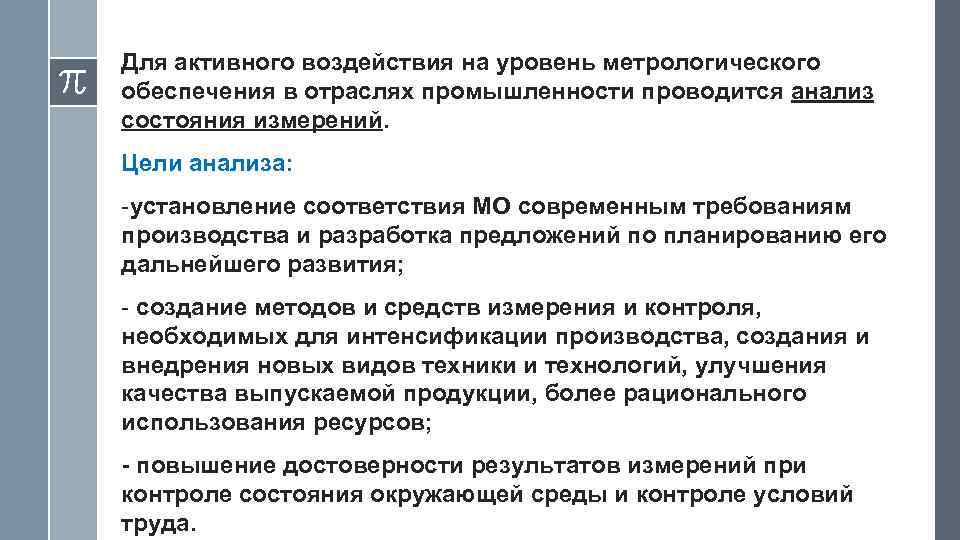

Для активного воздействия на уровень метрологического обеспечения в отраслях промышленности проводится анализ состояния измерений. Цели анализа: -установление соответствия МО современным требованиям производства и разработка предложений по планированию его дальнейшего развития; - создание методов и средств измерения и контроля, необходимых для интенсификации производства, создания и внедрения новых видов техники и технологий, улучшения качества выпускаемой продукции, более рационального использования ресурсов; - повышение достоверности результатов измерений при контроле состояния окружающей среды и контроле условий труда.

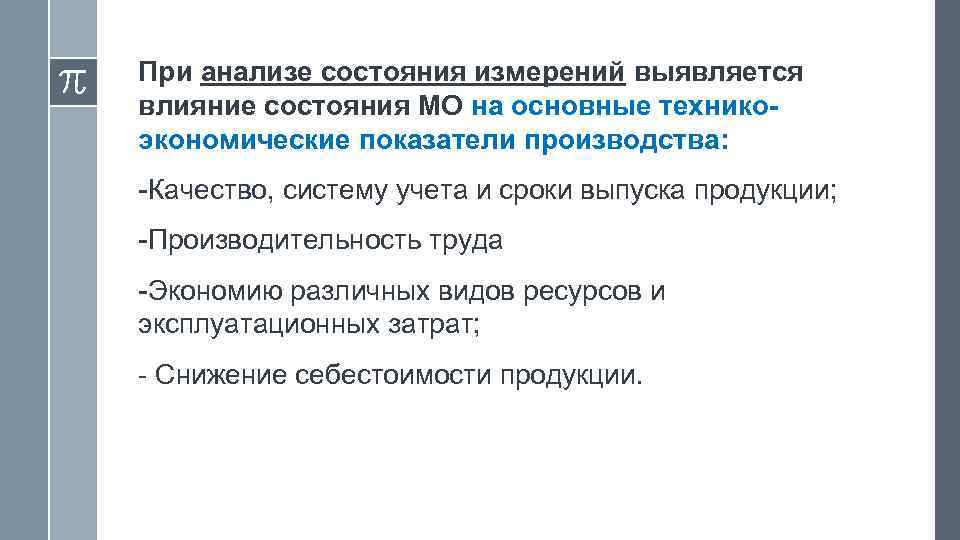

При анализе состояния измерений выявляется влияние состояния МО на основные техникоэкономические показатели производства: -Качество, систему учета и сроки выпуска продукции; -Производительность труда -Экономию различных видов ресурсов и эксплуатационных затрат; - Снижение себестоимости продукции.

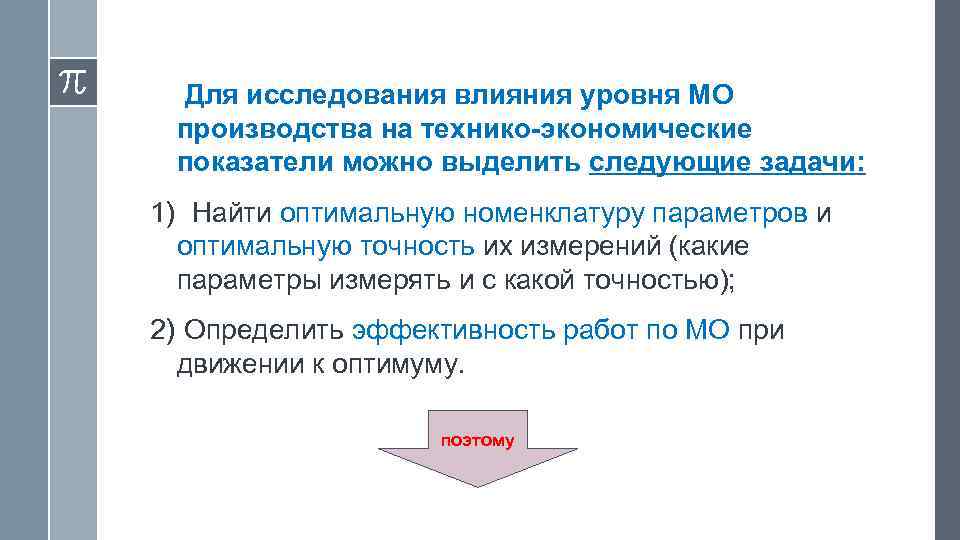

Для исследования влияния уровня МО производства на технико-экономические показатели можно выделить следующие задачи: 1) Найти оптимальную номенклатуру параметров и оптимальную точность их измерений (какие параметры измерять и с какой точностью); 2) Определить эффективность работ по МО при движении к оптимуму. поэтому

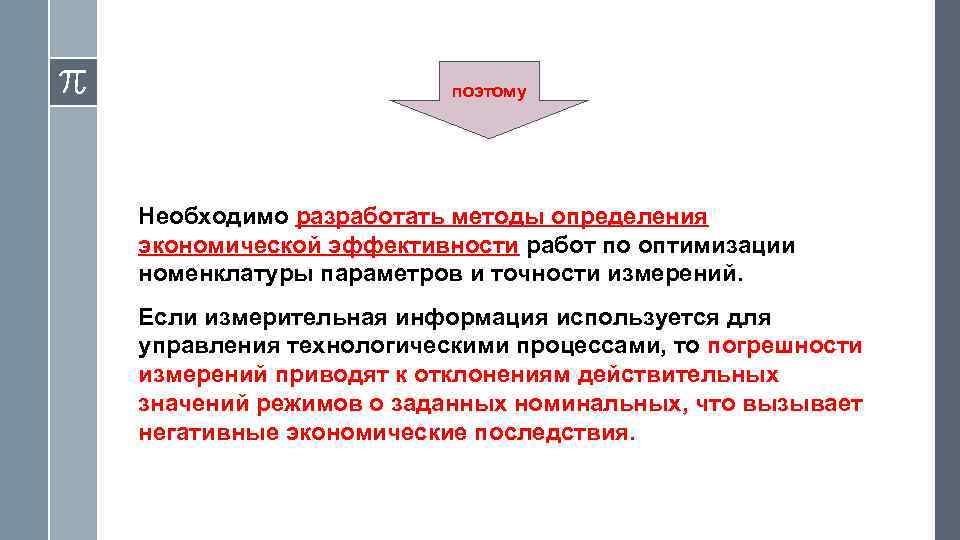

поэтому Необходимо разработать методы определения экономической эффективности работ по оптимизации номенклатуры параметров и точности измерений. Если измерительная информация используется для управления технологическими процессами, то погрешности измерений приводят к отклонениям действительных значений режимов о заданных номинальных, что вызывает негативные экономические последствия.
Экономическая эффективность работ по метрологическому обеспечению (МО) § Под экономической эффективностью метрологических работ понимается уровень экономии живого и овеществленного труда в общественном производстве, соизмеренный с необходимыми затратами. § Экономическая эффективность оценивается в целях выбора наиболее перспективных направлений развития метрологической службы, техникоэкономического обоснования планов совершенствования МО производства, оценки результатов работы за отчетный период и определения технико-экономического уровня развития метрологической службы.

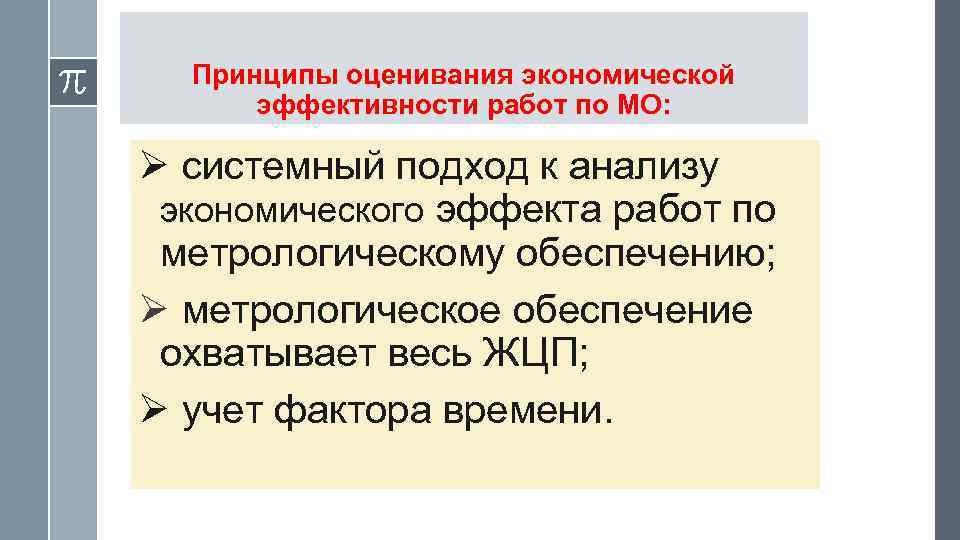

Принципы оценивания экономической эффективности работ по МО: Ø системный подход к анализу экономического эффекта работ по метрологическому обеспечению; Ø метрологическое обеспечение охватывает весь ЖЦП; Ø учет фактора времени.

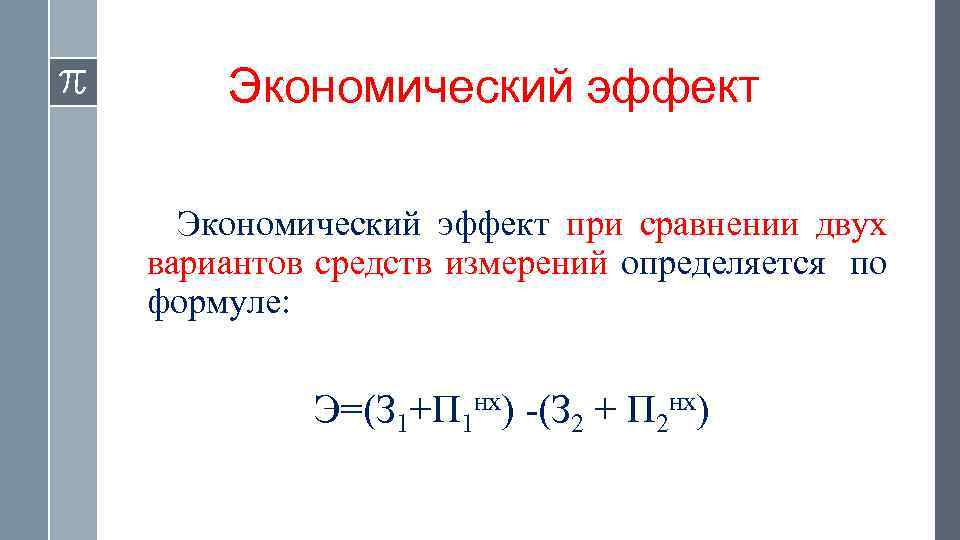

Экономический эффект при сравнении двух вариантов средств измерений определяется по формуле: Э=(З 1+П 1 нх) -(З 2 + П 2 нх)
Основные виды работ по метрологическому обеспечению на предприятиях: 1) обеспечение единства измерений при разработке, производстве и испытаниях продукции; 2) анализ и установление рациональной номенклатуры измеряемых параметров и оптимальных норм точности измерений при контроле показателей качества продукции, параметров технологических процессов, контроле характеристик технологического оборудования; 3) организация и обеспечение метрологического обслуживания средств измерений: учета, хранения, поверки, калибровки, юстировки, наладки, ремонта;

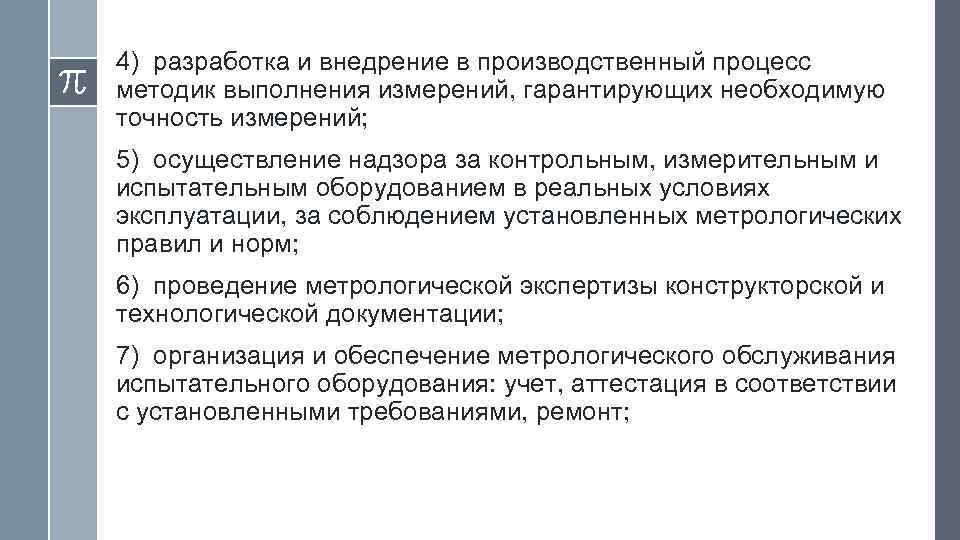

4) разработка и внедрение в производственный процесс методик выполнения измерений, гарантирующих необходимую точность измерений; 5) осуществление надзора за контрольным, измерительным и испытательным оборудованием в реальных условиях эксплуатации, за соблюдением установленных метрологических правил и норм; 6) проведение метрологической экспертизы конструкторской и технологической документации; 7) организация и обеспечение метрологического обслуживания испытательного оборудования: учет, аттестация в соответствии с установленными требованиями, ремонт;

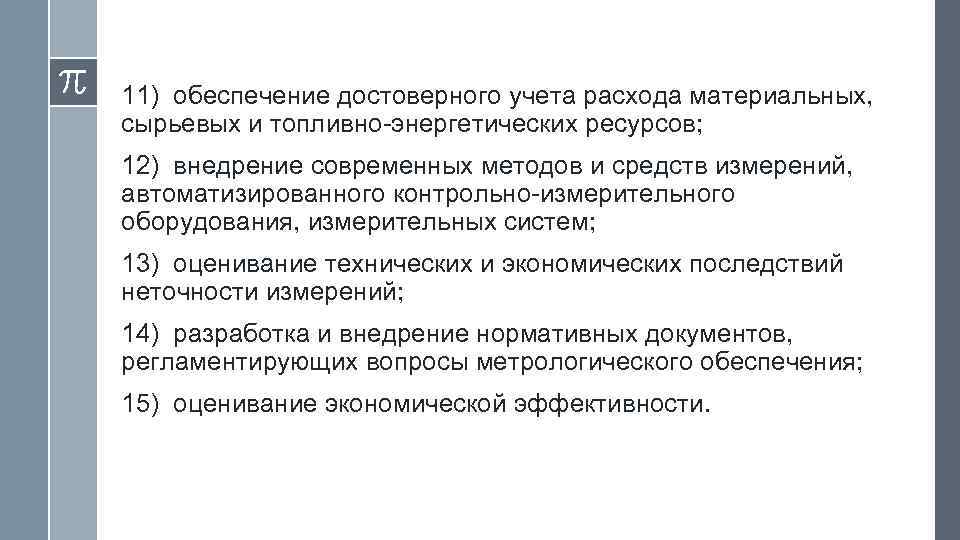

11) обеспечение достоверного учета расхода материальных, сырьевых и топливно-энергетических ресурсов; 12) внедрение современных методов и средств измерений, автоматизированного контрольно-измерительного оборудования, измерительных систем; 13) оценивание технических и экономических последствий неточности измерений; 14) разработка и внедрение нормативных документов, регламентирующих вопросы метрологического обеспечения; 15) оценивание экономической эффективности.
МЕРОПРИЯТИЯ ОБЕСПЕЧИВАЮЩИЕ ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ РАБОТ ПО МЕТРОЛОГИЧЕСКОМУ ОБЕСПЕЧЕНИЮ ПРОИЗВОДСТВА. 1) Ревизия и оптимизация парка контрольного, измерительного и испытательного оборудования (КИИО), исходя из принципа «необходимо и достаточно» ; 2) замена парка морально устаревшего КИИО современным оборудованием, внедрение новых методов измерений; 3) автоматизация измерительных процессов, внедрение ИИС, АСКУЭ;

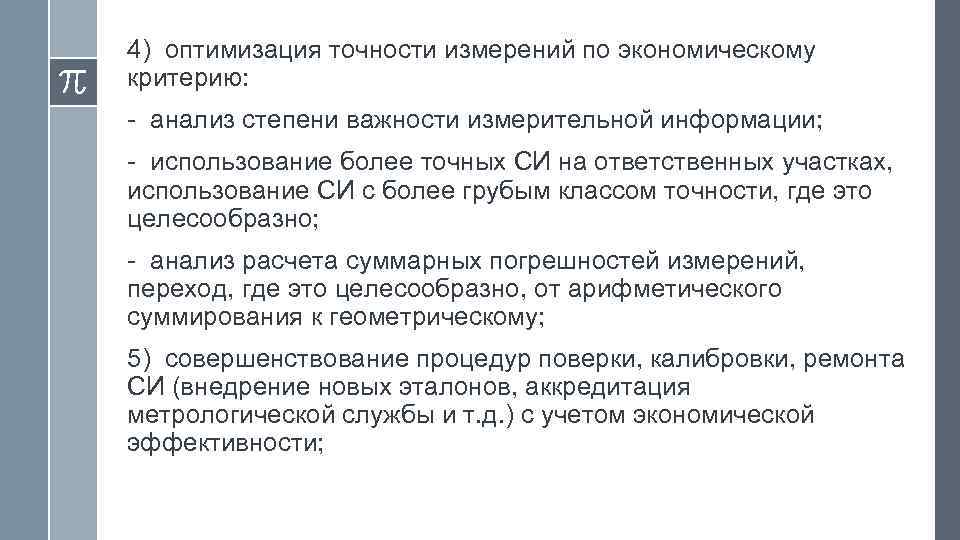

4) оптимизация точности измерений по экономическому критерию: - анализ степени важности измерительной информации; - использование более точных СИ на ответственных участках, использование СИ с более грубым классом точности, где это целесообразно; - анализ расчета суммарных погрешностей измерений, переход, где это целесообразно, от арифметического суммирования к геометрическому; 5) совершенствование процедур поверки, калибровки, ремонта СИ (внедрение новых эталонов, аккредитация метрологической службы и т. д. ) с учетом экономической эффективности;

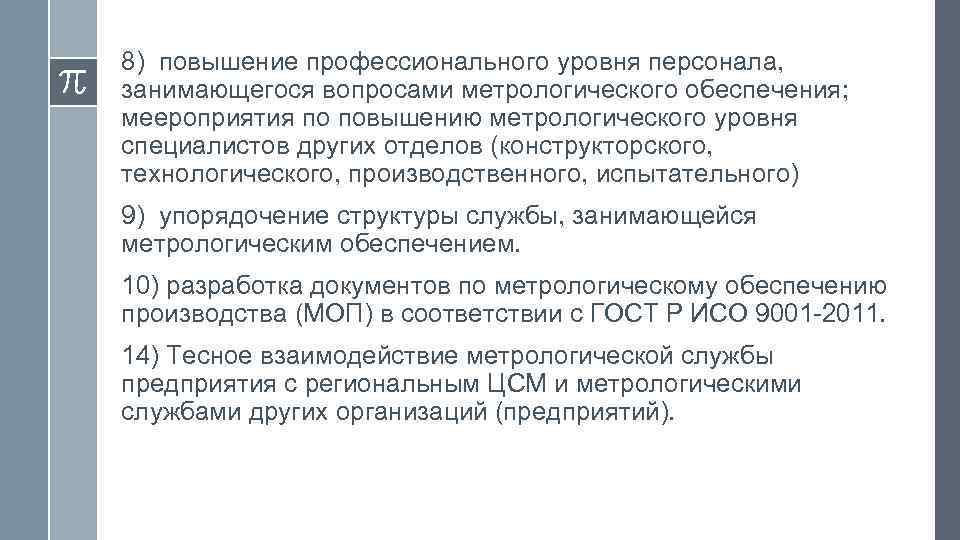

8) повышение профессионального уровня персонала, занимающегося вопросами метрологического обеспечения; меероприятия по повышению метрологического уровня специалистов других отделов (конструкторского, технологического, производственного, испытательного) 9) упорядочение структуры службы, занимающейся метрологическим обеспечением. 10) разработка документов по метрологическому обеспечению производства (МОП) в соответствии с ГОСТ Р ИСО 9001 -2011. 14) Тесное взаимодействие метрологической службы предприятия с региональным ЦСМ и метрологическими службами других организаций (предприятий).
Повышение квалификации метрологов: - освоение работы, методик калибровки и поверки новых поступающих средств измерений; - изучение нового Закона «Об обеспечении единства измерений» и новых нормативных документов по метрологии; - обучение на курсах переподготовки, различных семинарах, проводимых ведущими метрологическими институтами страны (ВНИИМС, ВНИИМ им. Д. И. Менделеева); - участие в конкурсах, олимпиадах по метрологии; -изучение периодических изданий по метрологии - активное использование электронной базы данных, снабженной гибкой системой поиска информации и автоматически актуализируемой по мере появления новой информации: - о технических характеристиках средств измерений, внесенных в Госреестр и допущенных к обращению; - о поверочных и ремонтных работах, проводимых государственными метрологическими службами юридических лиц; - о нормативных и справочных документах в области метрологии; - об эталонах и установках высшей точности; - электронные каталоги выпускаемых приборов.

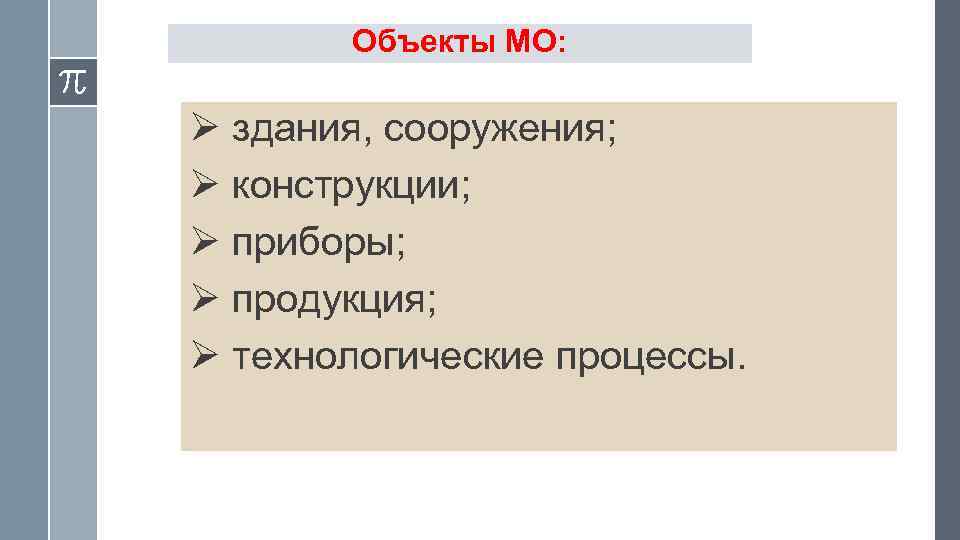

Объекты МО: Ø здания, сооружения; Ø конструкции; Ø приборы; Ø продукция; Ø технологические процессы.
МО осуществляют следующие подразделения предприятия: -отдел главного метролога; -отдел главного конструктора; -отдел главного технолога; -испытательная лаборатория; -отдел технического контроля; -отдел стандартизации; -основные производственные подразделения; -подразделения вспомогательного производства, разрабатывающие и изготовляющие средства измерения и контроля.
Элементы затрат по МО: § затраты, связанные с разработкой и совершенствованием контрольноизмерительного оборудования; § затраты на калибровку измерительного оборудования; § затраты на шаблоны, образцы; § затраты на метрологическую экспертизу конструкторской и технологической документации; § затраты на метрологический контроль.

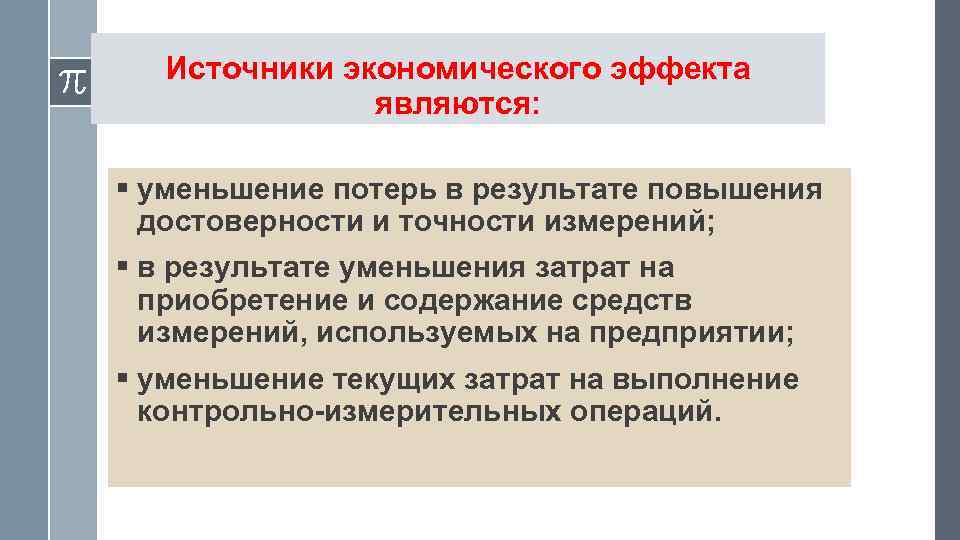

Источники экономического эффекта являются: § уменьшение потерь в результате повышения достоверности и точности измерений; § в результате уменьшения затрат на приобретение и содержание средств измерений, используемых на предприятии; § уменьшение текущих затрат на выполнение контрольно-измерительных операций.
Примеры расчета затрат на качество 1. Метрологическая экспертиза конструкторской документации 3=Ф· К · Кн где: Ф - фонд оплаты труда сотрудников сектора метрологического надзора; К - коэффициент, определяющий часть рабочего времени, затраченную сотрудниками сектора метрологического надзора на выполнение работы по метрологическая экспертизе конструкторской документации; Кн - коэффициент начислений на фонд оплаты труда. С 1 - Инвестиции

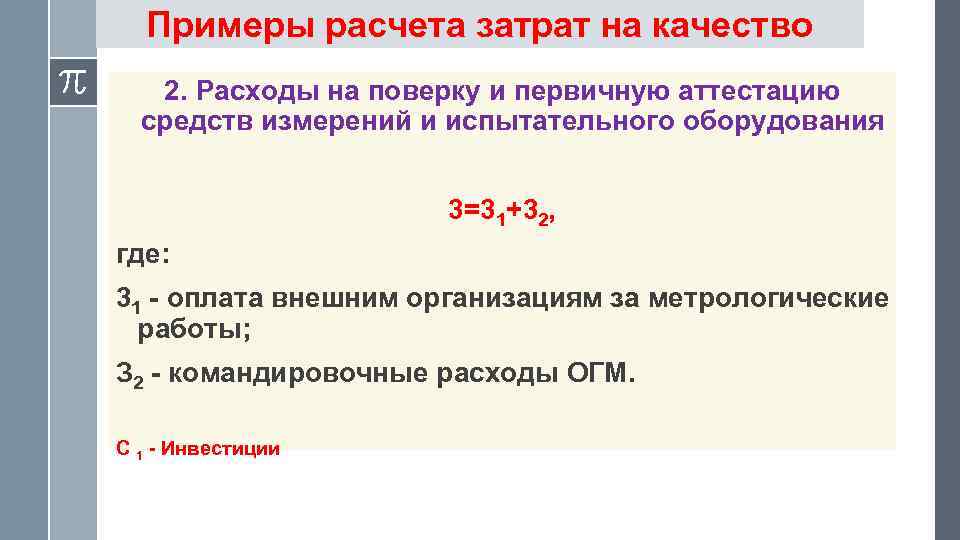

Примеры расчета затрат на качество 2. Расходы на поверку и первичную аттестацию средств измерений и испытательного оборудования 3=31+32, где: 31 - оплата внешним организациям за метрологические работы; З 2 - командировочные расходы ОГМ. С 1 - Инвестиции

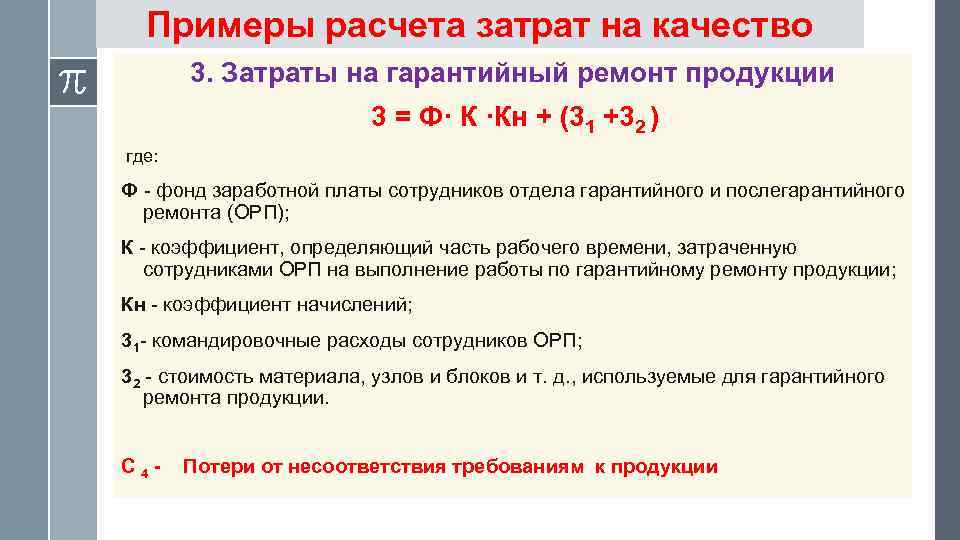

Примеры расчета затрат на качество 3. Затраты на гарантийный ремонт продукции 3 = Ф· К ·Кн + (31 +32 ) где: Ф - фонд заработной платы сотрудников отдела гарантийного и послегарантийного ремонта (ОРП); К - коэффициент, определяющий часть рабочего времени, затраченную сотрудниками ОРП на выполнение работы по гарантийному ремонту продукции; Кн - коэффициент начислений; 31 - командировочные расходы сотрудников ОРП; 32 - стоимость материала, узлов и блоков и т. д. , используемые для гарантийного ремонта продукции. С 4 - Потери от несоответствия требованиям к продукции
Примеры расчета затрат на качество 4. Возмещение убытка от рекламированной продукции 3 = Ф·Кн + 31, где: Ф - фонд заработной платы сотрудников группы рекламаций ОРП; Кн - коэффициент начислений; 31 - величина взысканных штрафов, убытка. С 4 - Потери от несоответствия требованиям к продукции

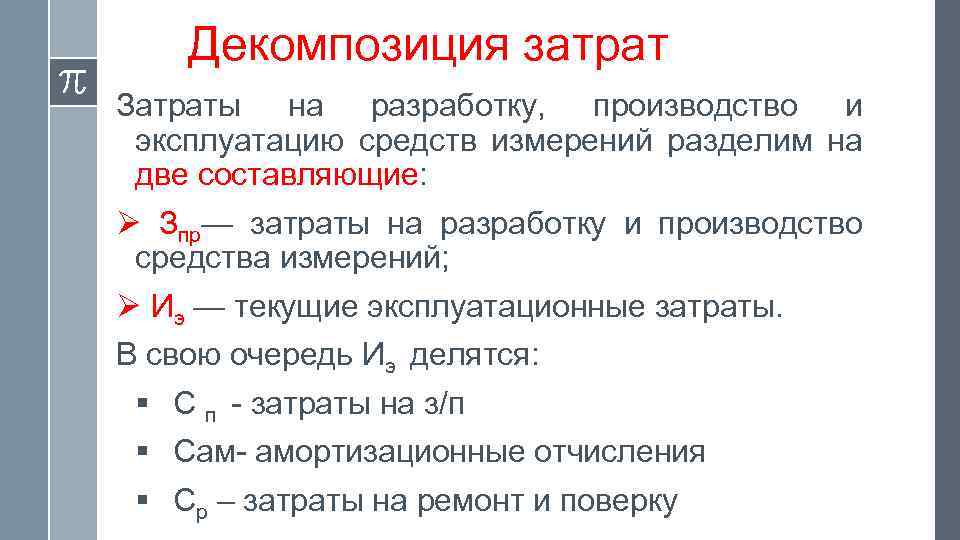

Декомпозиция затрат Затраты на разработку, производство и эксплуатацию средств измерений разделим на две составляющие: Ø Зпр— затраты на разработку и производство средства измерений; Ø Иэ — текущие эксплуатационные затраты. В свою очередь Иэ делятся: § С п - затраты на з/п § Сам- амортизационные отчисления § Ср – затраты на ремонт и поверку

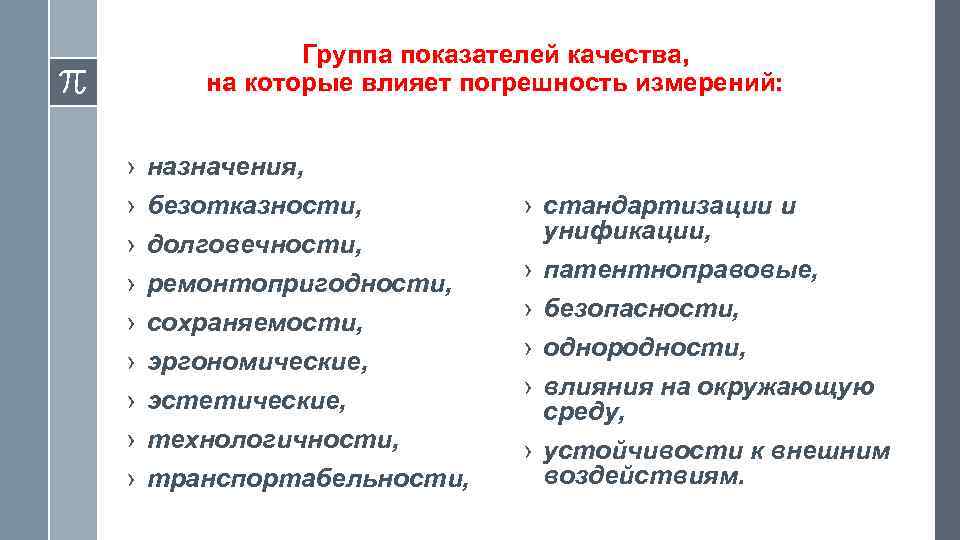

Группа показателей качества, на которые влияет погрешность измерений: › › › › › назначения, безотказности, долговечности, ремонтопригодности, сохраняемости, эргономические, эстетические, технологичности, транспортабельности, › стандартизации и унификации, › патентноправовые, › безопасности, › однородности, › влияния на окружающую среду, › устойчивости к внешним воздействиям.
Взаимосвязь показателей качества с эффектом Показатели качества В каких составляющих отражена 3 пр Сзп Иэ Сам Ср Показатели назначения: производительность диапазон измерений погрешность быстродействие Показатели надежности: + безотказность долговечность ремонтопригодность сохраняемость Показатели технологичности: трудоемкость материалоемкость себестоимость Показатели унификации + + + +
ПОВЫШЕНИЕ ДОСТОВЕРНОСТИ ИЗМЕРЕНИЙ : Повышение достоверности измерений, испытаний и контроля могут являться результатом таких мероприятий как совершенствование процессов поверки СИ или уменьшение межповерочных интервалов; внедрение стандартных образцов веществ и материалов для оперативного контроля правильности измерений и т. д.

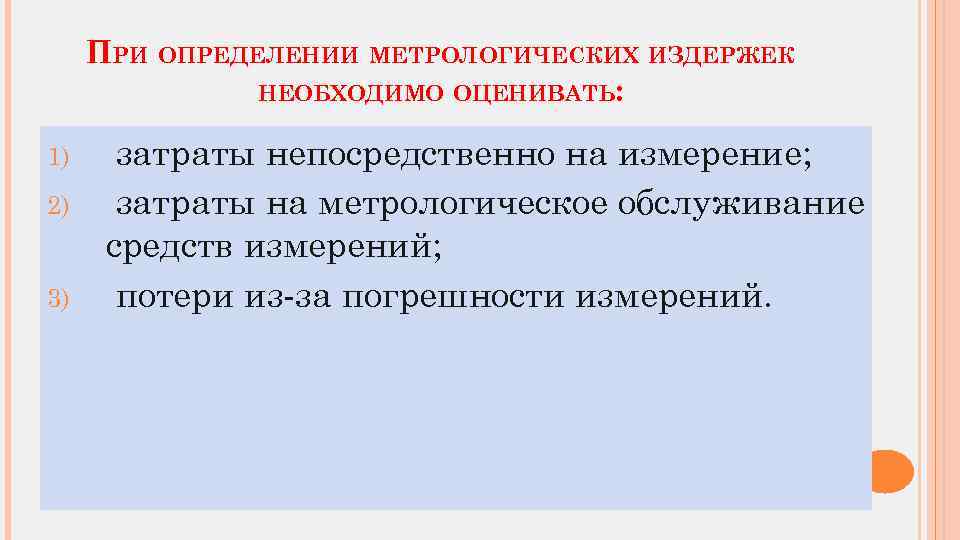

ПРИ ОПРЕДЕЛЕНИИ МЕТРОЛОГИЧЕСКИХ ИЗДЕРЖЕК НЕОБХОДИМО ОЦЕНИВАТЬ: 1) 2) 3) затраты непосредственно на измерение; затраты на метрологическое обслуживание средств измерений; потери из-за погрешности измерений.

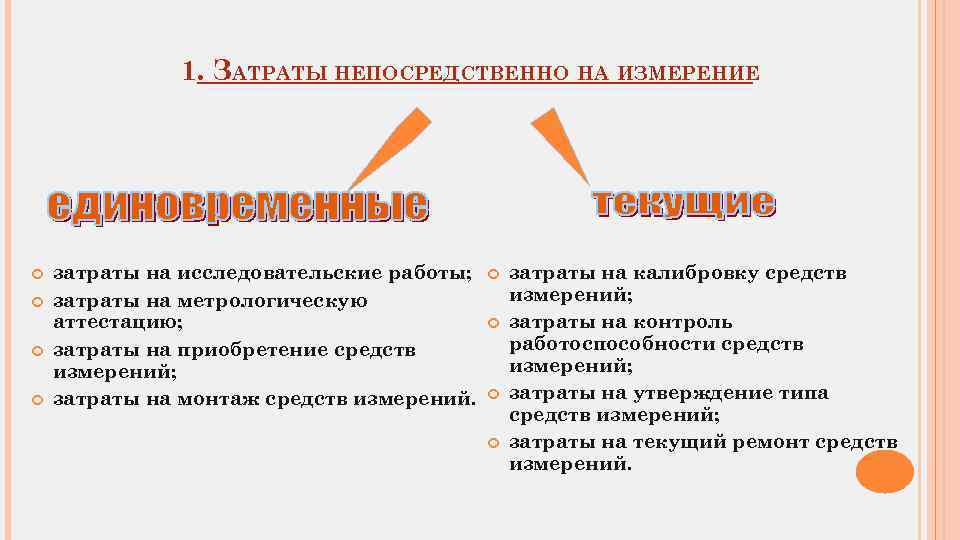

1. ЗАТРАТЫ НЕПОСРЕДСТВЕННО НА ИЗМЕРЕНИЕ затраты на исследовательские работы; затраты на метрологическую аттестацию; затраты на приобретение средств измерений; затраты на монтаж средств измерений. затраты на калибровку средств измерений; затраты на контроль работоспособности средств измерений; затраты на утверждение типа средств измерений; затраты на текущий ремонт средств измерений.

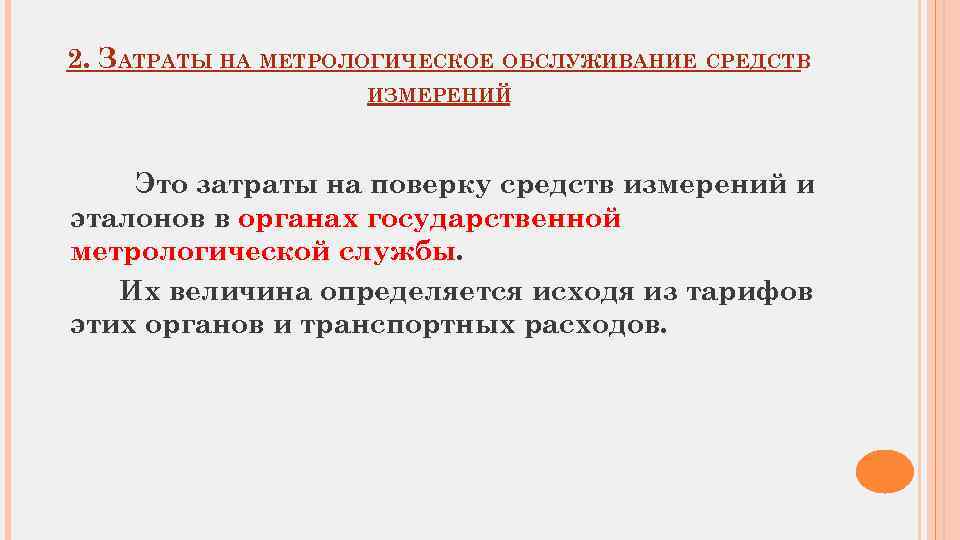

2. ЗАТРАТЫ НА МЕТРОЛОГИЧЕСКОЕ ОБСЛУЖИВАНИЕ СРЕДСТВ ИЗМЕРЕНИЙ Это затраты на поверку средств измерений и эталонов в органах государственной метрологической службы. Их величина определяется исходя из тарифов этих органов и транспортных расходов.

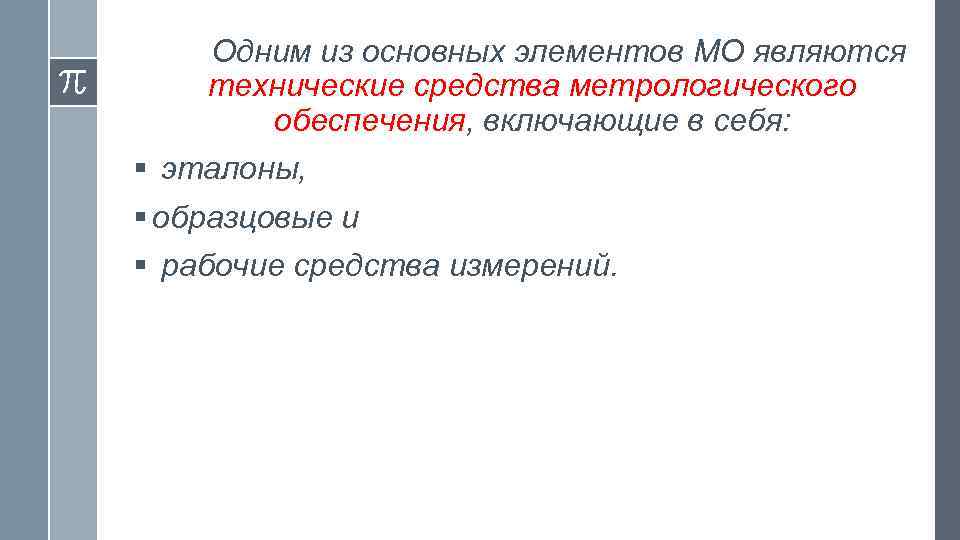

Одним из основных элементов МО являются технические средства метрологического обеспечения, включающие в себя: § эталоны, § образцовые и § рабочие средства измерений.

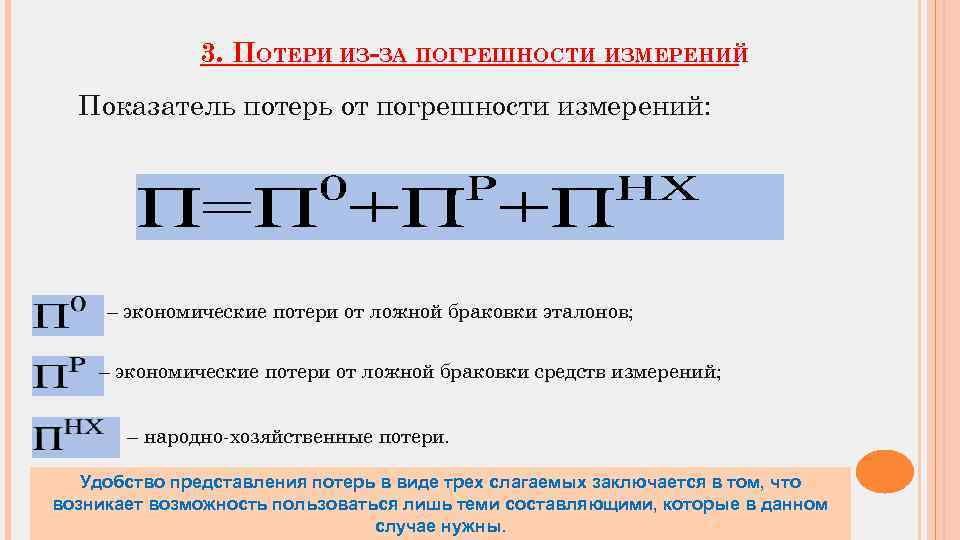

3. ПОТЕРИ ИЗ-ЗА ПОГРЕШНОСТИ ИЗМЕРЕНИЙ Показатель потерь от погрешности измерений: – экономические потери от ложной браковки эталонов; – экономические потери от ложной браковки средств измерений; – народно-хозяйственные потери. Удобство представления потерь в виде трех слагаемых заключается в том, что возникает возможность пользоваться лишь теми составляющими, которые в данном случае нужны.
СХЕМА ВОЗНИКНОВЕНИЯ ИЗМЕРЕНИЙ СВЕРХНОРМАТИВНЫХ ЭКОНОМИЧЕСКИХ ПОТЕРЬ ОТ ПОГРЕШНОСТИ ПРИ МЕТРОЛОГИЧЕСКОМ ОБСЛУЖИВАНИИ СРЕДСТВ ИЗМЕНЕНИЙ
СХЕМА ВОЗНИКНОВЕНИЯ ЭКОНОМИЧЕСКИХ ПОТЕРЬ ОТ ПОГРЕШ ИЗМЕРЕНИЙ ЭТАЛОН Затраты Зэт Экономические потери По Образцовые средства измерений Затраты З Государственные испытания и метрологическая аттестация об Экономические потери Пр Рабочие средства измерений Потребность производства в достоверной измерительной информации Номенклатура из-меряемых параметров Значения параметров и допускаемые откло-нения Требования к точности измерений к Требования опера- тивности получения информации Методики выполнения измерений не Реализация процессов измерений Затраты Зиз Аттестация (выбор) методик выполнения измерений Метрологическая экспертиза технической документации Измерительная информация Народнохозяйственн ые эконо-мические потери от погрешности измерений Пнх
Схема взаимосвязи решаемых измерительных задач и параметров элементов производственного процесса Процессы измерений Измерительный контроль Параметры продукции Расходую-щей свой ресурс Расходуемой при использовании Измерения расхода, при учете и дозировании Параметры технологического процесса Параметры материалов, сырья энергии, комплектующих элементов Измерения при управлении технологическими процессами Параметры технологического оборудования, оснастки, инструмента Народнохозяйственные экономические потери от погрешности измерений Пнх

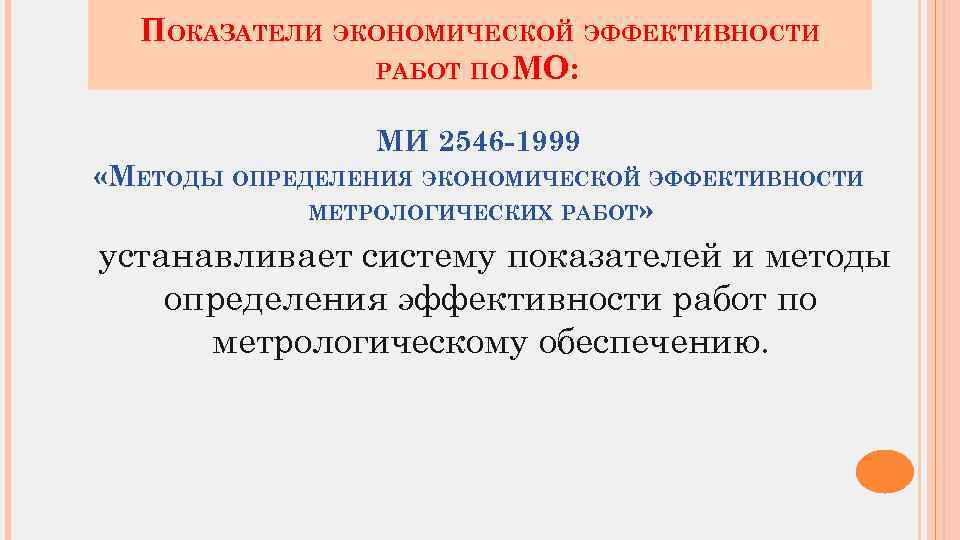

ПОКАЗАТЕЛИ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ РАБОТ ПО МО: МИ 2546 -1999 «МЕТОДЫ ОПРЕДЕЛЕНИЯ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ МЕТРОЛОГИЧЕСКИХ РАБОТ» устанавливает систему показателей и методы определения эффективности работ по метрологическому обеспечению.

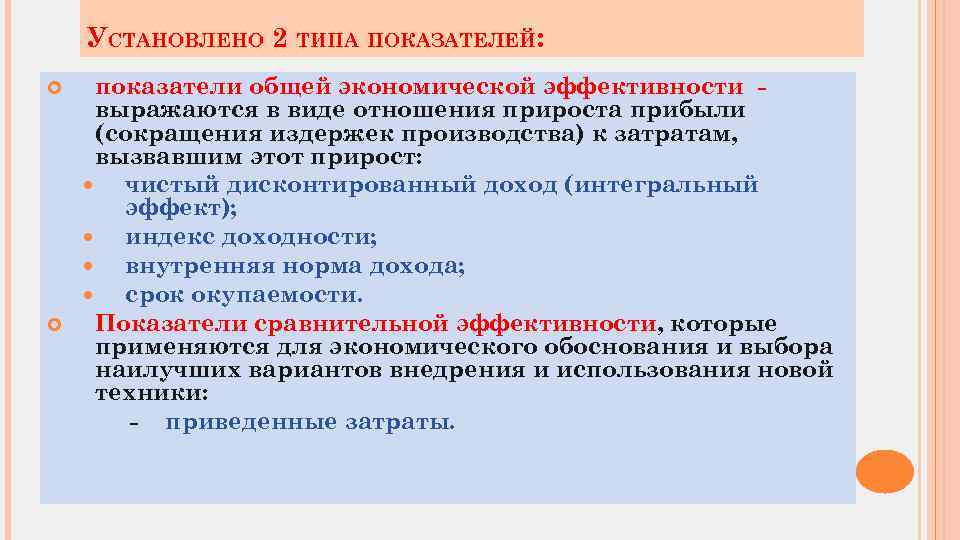

УСТАНОВЛЕНО 2 ТИПА ПОКАЗАТЕЛЕЙ: показатели общей экономической эффективности выражаются в виде отношения прироста прибыли (сокращения издержек производства) к затратам, вызвавшим этот прирост: чистый дисконтированный доход (интегральный эффект); индекс доходности; внутренняя норма дохода; срок окупаемости. Показатели сравнительной эффективности, которые применяются для экономического обоснования и выбора наилучших вариантов внедрения и использования новой техники: - приведенные затраты.
Методы и результаты совершенствования метрологических проблем 1. Создание нормативной основы оптимальной точности измерений Позволит перейти к оптимизации метрологического обеспечения производства в целом. 2. Создание методического документа по оптимизации поверочных схем Основа совершенствования и повышения эффективности государственной метрологической службы 3. Сохранение государственного надзора Позволит создать гарантии социальной справедливости, защитить права потребителей от диктата производителя в условиях дефицита.
