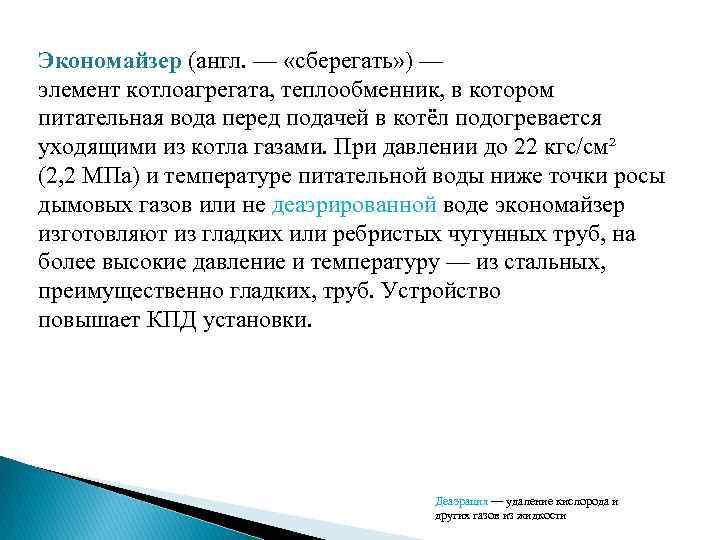

Экономайзер (англ. — «сберегать» ) — элемент котлоагрегата, теплообменник, в котором питательная вода перед подачей в котёл подогревается уходящими из котла газами. При давлении до 22 кгс/см² (2, 2 МПа) и температуре питательной воды ниже точки росы дымовых газов или не деаэрированной воде экономайзер изготовляют из гладких или ребристых чугунных труб, на более высокие давление и температуру — из стальных, преимущественно гладких, труб. Устройство повышает КПД установки. Деаэрация — удаление кислорода и других газов из жидкости

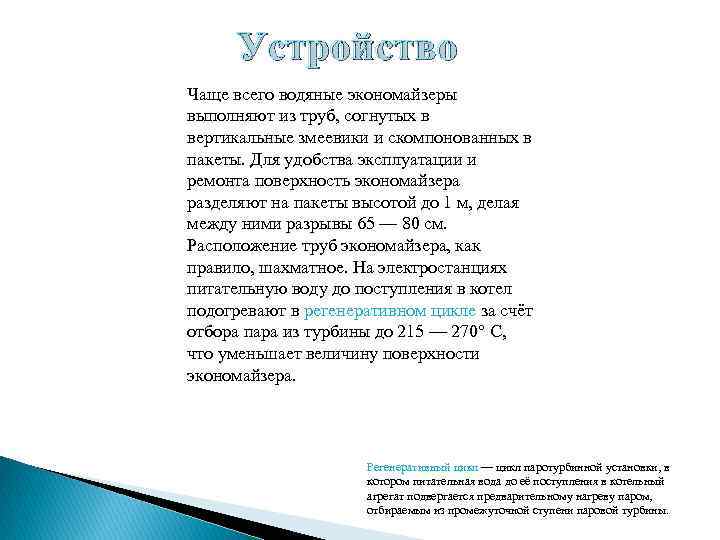

Устройство Чаще всего водяные экономайзеры выполняют из труб, согнутых в вертикальные змеевики и скомпонованных в пакеты. Для удобства эксплуатации и ремонта поверхность экономайзера разделяют на пакеты высотой до 1 м, делая между ними разрывы 65 — 80 см. Расположение труб экономайзера, как правило, шахматное. На электростанциях питательную воду до поступления в котел подогревают в регенеративном цикле за счёт отбора пара из турбины до 215 — 270° C, что уменьшает величину поверхности экономайзера. Регенеративный цикл — цикл паротурбинной установки, в котором питательная вода до её поступления в котельный агрегат подвергается предварительному нагреву паром, отбираемым из промежуточной ступени паровой турбины.

Устройство

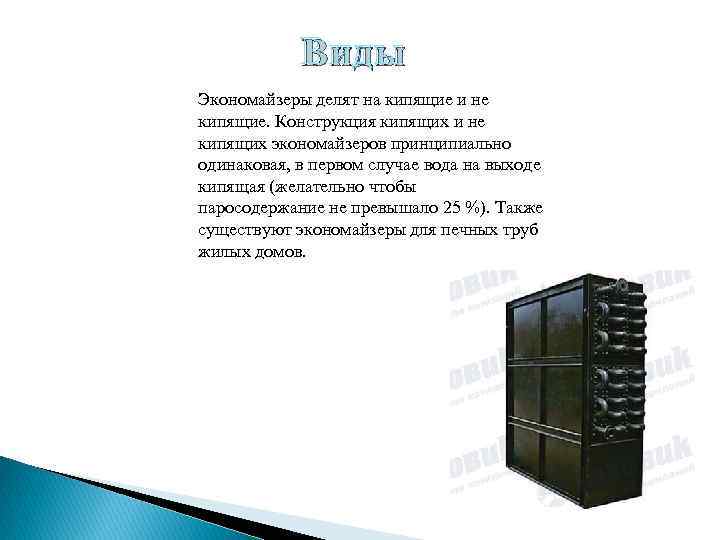

Виды Экономайзеры делят на кипящие и не кипящие. Конструкция кипящих и не кипящих экономайзеров принципиально одинаковая, в первом случае вода на выходе кипящая (желательно чтобы паросодержание не превышало 25 %). Также существуют экономайзеры для печных труб жилых домов.

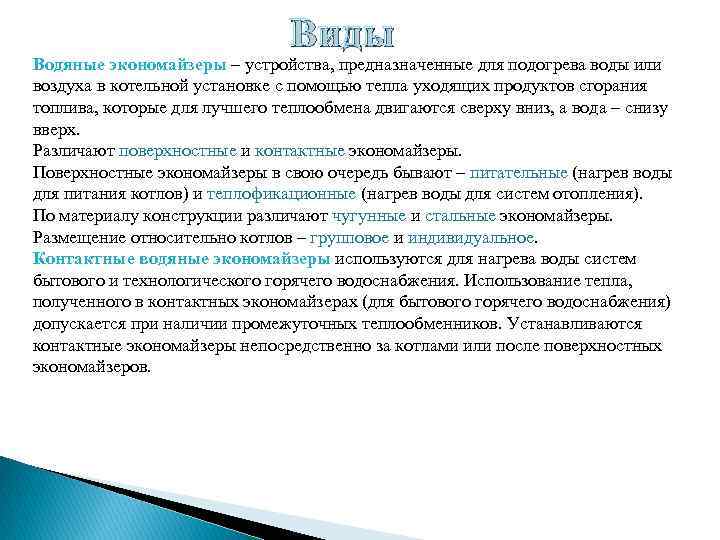

Виды Водяные экономайзеры – устройства, предназначенные для подогрева воды или воздуха в котельной установке с помощью тепла уходящих продуктов сгорания топлива, которые для лучшего теплообмена двигаются сверху вниз, а вода – снизу вверх. Различают поверхностные и контактные экономайзеры. Поверхностные экономайзеры в свою очередь бывают – питательные (нагрев воды для питания котлов) и теплофикационные (нагрев воды для систем отопления). По материалу конструкции различают чугунные и стальные экономайзеры. Размещение относительно котлов – групповое и индивидуальное. Контактные водяные экономайзеры используются для нагрева воды систем бытового и технологического горячего водоснабжения. Использование тепла, полученного в контактных экономайзерах (для бытового горячего водоснабжения) допускается при наличии промежуточных теплообменников. Устанавливаются контактные экономайзеры непосредственно за котлами или после поверхностных экономайзеров.

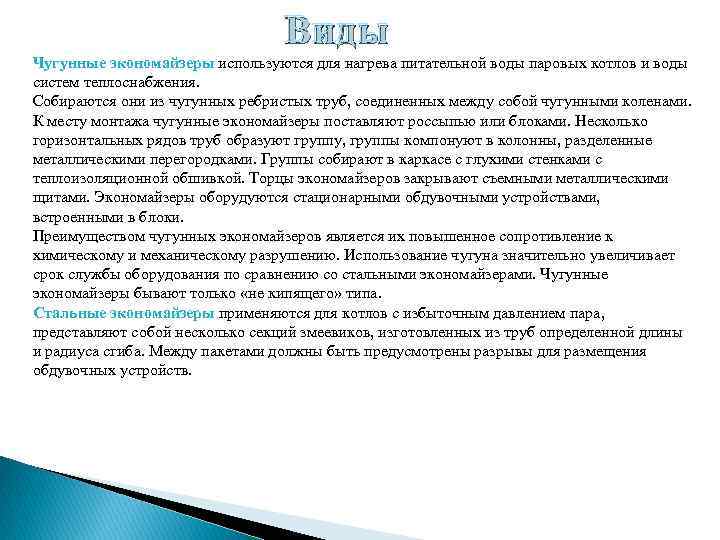

Виды Чугунные экономайзеры используются для нагрева питательной воды паровых котлов и воды систем теплоснабжения. Собираются они из чугунных ребристых труб, соединенных между собой чугунными коленами. К месту монтажа чугунные экономайзеры поставляют россыпью или блоками. Несколько горизонтальных рядов труб образуют группу, группы компонуют в колонны, разделенные металлическими перегородками. Группы собирают в каркасе с глухими стенками с теплоизоляционной обшивкой. Торцы экономайзеров закрывают съемными металлическими щитами. Экономайзеры оборудуются стационарными обдувочными устройствами, встроенными в блоки. Преимуществом чугунных экономайзеров является их повышенное сопротивление к химическому и механическому разрушению. Использование чугуна значительно увеличивает срок службы оборудования по сравнению со стальными экономайзерами. Чугунные экономайзеры бывают только «не кипящего» типа. Стальные экономайзеры применяются для котлов с избыточным давлением пара, представляют собой несколько секций змеевиков, изготовленных из труб определенной длины и радиуса сгиба. Между пакетами должны быть предусмотрены разрывы для размещения обдувочных устройств.

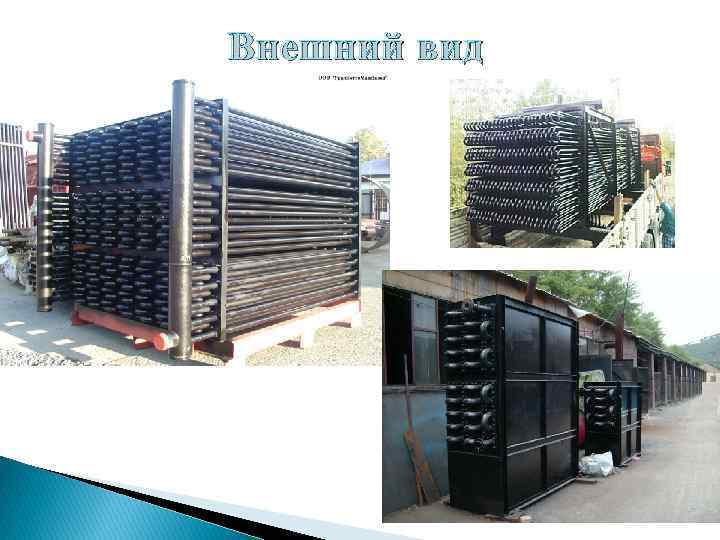

Внешний вид
