ЭКОЛОГИЧЕСКИЙ МОНИТОРИНГ промышленного предприятия КОМЛЕКСНАЯ ЭКОЛОГИЧЕСКАЯ ПРОГРАММА

ЭКОЛОГИЧЕСКИЙ МОНИТОРИНГ промышленного предприятия

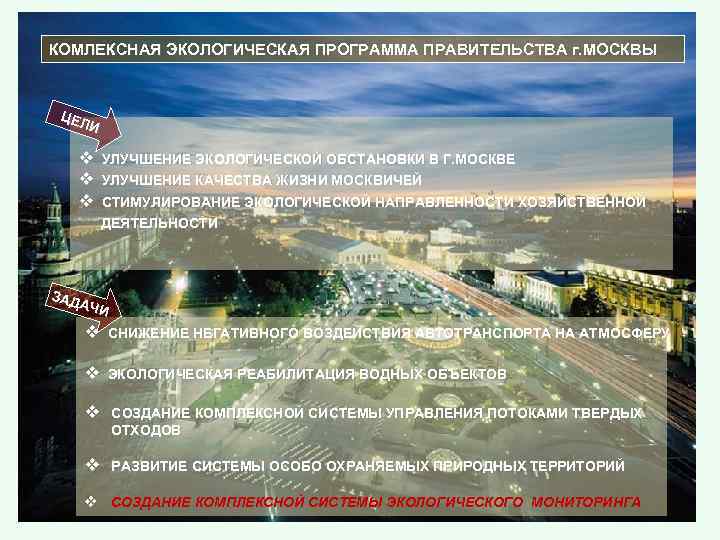

КОМЛЕКСНАЯ ЭКОЛОГИЧЕСКАЯ ПРОГРАММА ПРАВИТЕЛЬСТВА г. МОСКВЫ ЦЕЛ И v УЛУЧШЕНИЕ ЭКОЛОГИЧЕСКОЙ ОБСТАНОВКИ В Г. МОСКВЕ v УЛУЧШЕНИЕ КАЧЕСТВА ЖИЗНИ МОСКВИЧЕЙ v СТИМУЛИРОВАНИЕ ЭКОЛОГИЧЕСКОЙ НАПРАВЛЕННОСТИ ХОЗЯЙСТВЕННОЙ ДЕЯТЕЛЬНОСТИ ЗАД АЧИ v СНИЖЕНИЕ НЕГАТИВНОГО ВОЗДЕЙСТВИЯ АВТОТРАНСПОРТА НА АТМОСФЕРУ v ЭКОЛОГИЧЕСКАЯ РЕАБИЛИТАЦИЯ ВОДНЫХ ОБЪЕКТОВ v СОЗДАНИЕ КОМПЛЕКСНОЙ СИСТЕМЫ УПРАВЛЕНИЯ ПОТОКАМИ ТВЕРДЫХ ОТХОДОВ v РАЗВИТИЕ СИСТЕМЫ ОСОБО ОХРАНЯЕМЫХ ПРИРОДНЫХ ТЕРРИТОРИЙ v СОЗДАНИЕ КОМПЛЕКСНОЙ СИСТЕМЫ ЭКОЛОГИЧЕСКОГО МОНИТОРИНГА

КОМЛЕКСНАЯ ЭКОЛОГИЧЕСКАЯ ПРОГРАММА ПРАВИТЕЛЬСТВА г. МОСКВЫ СОЗДАНИЕ КОМПЛЕКСНОЙ СИСТЕМЫ ЭКОЛОГИЧЕСКОГО МОНИТОРИНГА М е р о п р и я т и я Ø Применение высокоточных измерительных средств Ø Создание автоматизированных систем экологического мониторинга антропогенных источников воздействия на окружающую среду Ø Создание автоматизированных систем мониторинга природных сред жилых, промышленных и магистральных территорий Ø Разработка единой базы данных экологической информации Ø Интеграция экологической информации в Информационно-аналитическую систему Департамента природопользования и охраны окружающей среды Ø Представление текущей информации о состоянии окружающей среды средствами Интернет

Источники техногенного воздействия на окружающую среду : § Промышленные предприятия § Транспорт § Трубопроводы § Объекты энергетики § Промышленные аварии § Производственные отходы § Бытовые отходы

ЗА ПОСЛЕДНЕЕ 10 -ЛЕТИЕ ЭКОЛОГИЧЕСКАЯ ОБСТАНОВКА ВО МНОГИХ ПРОМЫШЛЕННЫХ РЕГИОНАХ РОССИИ ЗНАЧИТЕЛЬНО УХУДШИЛАСЬ Размер платежей за наносимый природе вред сопоставим с прибылью от производства продукции !

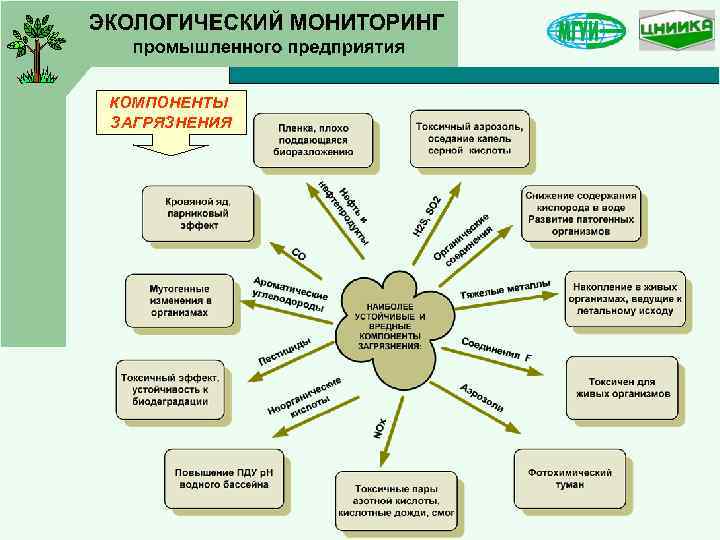

КОМПОНЕНТЫ ЗАГРЯЗНЕНИЯ

ЧТО ДЕЛАТЬ? НАПРАВЛЕНИЯ ПРИРОДООХРАННОЙ ДЕЯТЕЛЬНОСТИ ПРОМЫШЛЕННОГО ПРЕДПРИЯТИЯ Ø организационные мероприятия по созданию системы экологической безопасности; Ø экологическая экспертиза промышленных объектов с составлением мероприятий по снижению негативного воздействия на окружающую среду; Ø профилактика аварийных выбросов; Ø охрана водных объектов, земель и воздуха; Ø повышение эффективности и мощности очистных сооружений; Ø применение малоотходных, а в перспективе и безотходных технологий производства Ø экологический мониторинг

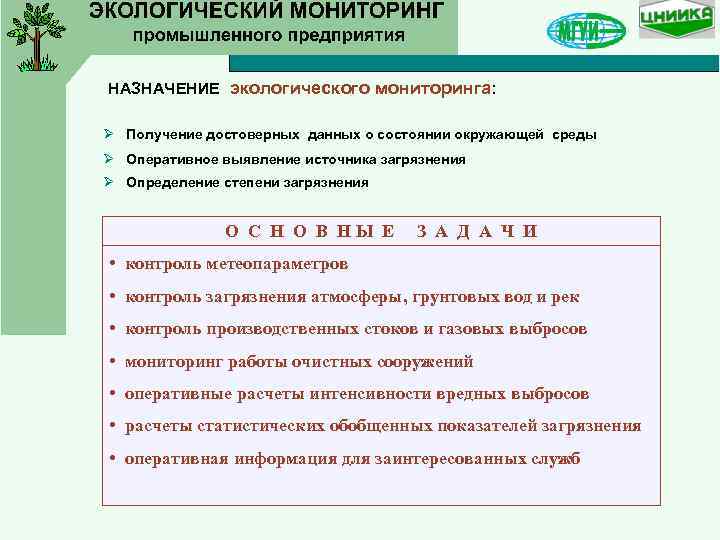

НАЗНАЧЕНИЕ экологического мониторинга: Ø Получение достоверных данных о состоянии окружающей среды Ø Оперативное выявление источника загрязнения Ø Определение степени загрязнения О С Н О В НЫ Е З А Д А Ч И • контроль метеопараметров • контроль загрязнения атмосферы, грунтовых вод и рек • контроль производственных стоков и газовых выбросов • мониторинг работы очистных сооружений • оперативные расчеты интенсивности вредных выбросов • расчеты статистических обобщенных показателей загрязнения • оперативная информация для заинтересованных служб

ОРГАНИЗАЦИЯ ПРОМЫШЛЕННОГО ЭКОЛОГИЧЕСКОГО КОНТРОЛЯ в Ангарской НХК

Эффективный экологический мониторинг невозможен без современных информационных технологий Информационные лабораторные информационные системы технологии– это: программные средства обработки данных от приборов - высокоскоростные сети передачи данных реляционные базы данных компьютеризация экологических служб электронный документооборот

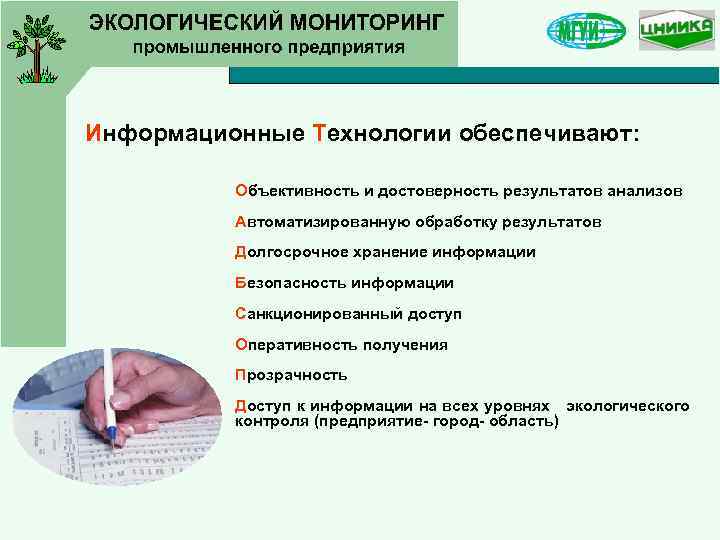

Информационные Технологии обеспечивают: Объективность и достоверность результатов анализов Автоматизированную обработку результатов Долгосрочное хранение информации Безопасность информации Санкционированный доступ Оперативность получения Прозрачность Доступ к информации на всех уровнях экологического контроля (предприятие- город- область)

ПРИМЕНЕНИЕ ИТ ДЛЯ КОНТРОЛЯ И УПРАВЛЕНИЯ ПРОИЗВОДСТВОМ

В мире более 30 компаний занимаются разработкой таких ИТ: APPLIED BIOSYSTEMS, LABWARE INC, L. I. M. S. (USA)INC, WATERS(CREON LAB CONTROL) и пр. Основные области применения ИТ

Лабораторная информационная система Q-DIS/QM Система электронного документооборота в лабораториях Управление измерительными приборами и сбор данных Сбор, долгосрочная архивация и представление данных в любом формате Электронный лабораторный Журнал для НИР и аудита Q-DIS/AQV Q-DIS/R Q-DIS/PANDA Q-DIS/DRAGON СЕМЕЙСТВО ПРОГРАММНЫХ ПРОДУКТОВ CREONLABCONTROL База данных структур Экспертная система по обработке хромотограмм Исследование структур Представление графических данных от приборов Экспертная система по обработке спектрограмм Q-DIS/CONDOR Q-DIS/MARLIN Q-DIS/LIZARD INSPECTOR SPECTACLE

Современная ЛИС - Лабораторная Информационная Система лаборатория без бумаг глобальный доступ ко всем данным и задачам ускорение бизнес-процессов модульная настройка формирование доступного математического аппарата открытый интерфейс к другим системам интерфейсы к приборам

сбор и долгосрочная архивация первичных данных от приборов, программных продуктов в любом формате; представление данных в любом требуемом виде; утверждение данных электронной подписью сбор и хранение первичных данных от прибора; управление аналитическим процессом при использовании сложных приборов конвертирование данных для обработки другими приложениями; представление в виде графических спектрограмм, структур и пр.

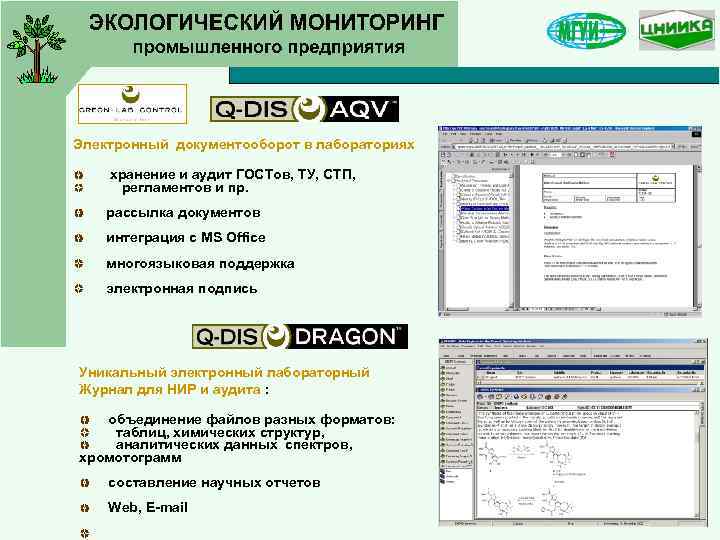

Электронный документооборот в лабораториях хранение и аудит ГОСТов, ТУ, СТП, регламентов и пр. рассылка документов интеграция c MS Office многоязыковая поддержка электронная подпись Уникальный электронный лабораторный Журнал для НИР и аудита : объединение файлов разных форматов: таблиц, химических структур, аналитических данных спектров, хромотограмм составление научных отчетов Web, E-mail

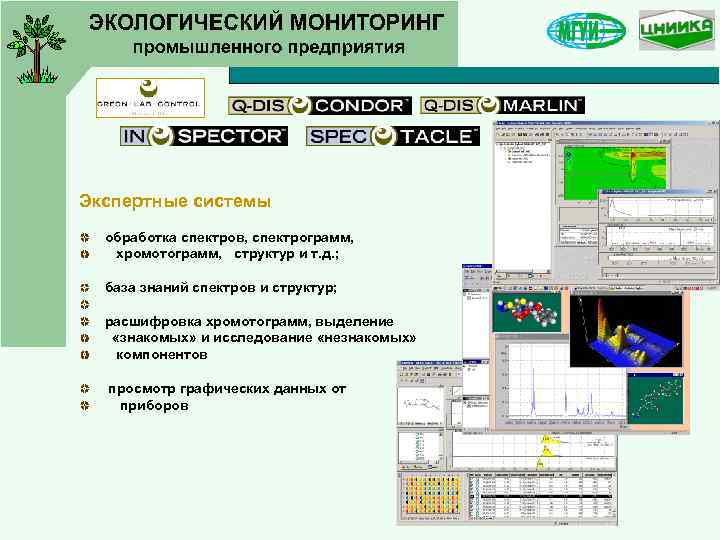

Экспертные системы обработка спектров, спектрограмм, хромотограмм, структур и т. д. ; база знаний спектров и структур; расшифровка хромотограмм, выделение «знакомых» и исследование «незнакомых» компонентов просмотр графических данных от приборов

ВЗАИМОСВЯЗЬ ПРОГРАММНЫХ ПРОДУКТОВ CREONLABCONTROL С И С Т Е М Ы У П Р А В Л Е Н И Я Запрос Регистрация Передача Пробоотбор Web Решение НТД Приборы … Экспертные системы Запрос Сертификат Рассылка

ЛИС – БАЗОВОЕ СРЕДСТВО РЕШЕНИЯ ЗАДАЧ ЭКОЛОГИЧЕСКОГО МОНИТОРИНГА üпредназначена для получения, длительного хранения и оперативного доступа к достоверной информации о результатах контроля качества üавтоматизация основного производственного цикла лабораторий промышленных предприятий üядро систем менеджмента качества, диспетчеризации и учета производства, экологического мониторинга и пр üинструмент подтверждения соответствия качества продуктов и материалов установленным требованиям

Лабораторная Информационная Система поддерживает классические рабочие процессы cанитарных и экологических лабораторий Графики аналитического контроля Отбор проб Решение Сертификация Анализ Автоматическая и ручная выдача задания Хранение образца Распределение образцов Оценка Подтверждение Анализы и ввод результатов Распределение времени Регистрация времени и затрат Отчетность Статистика

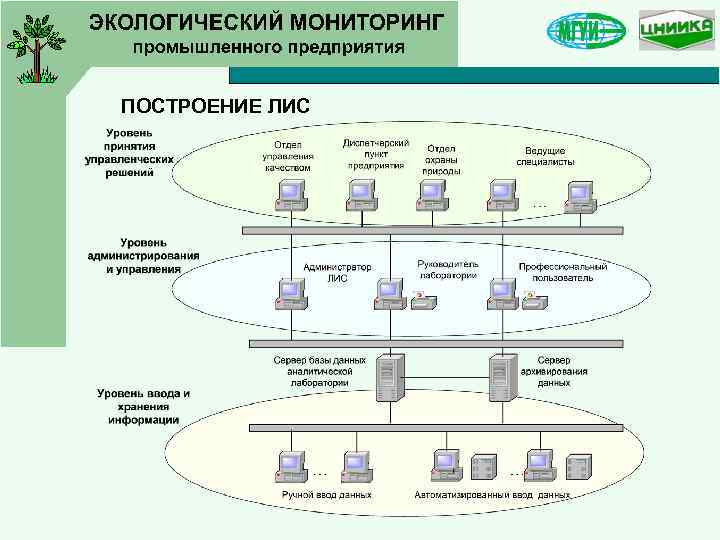

ПОСТРОЕНИЕ ЛИС

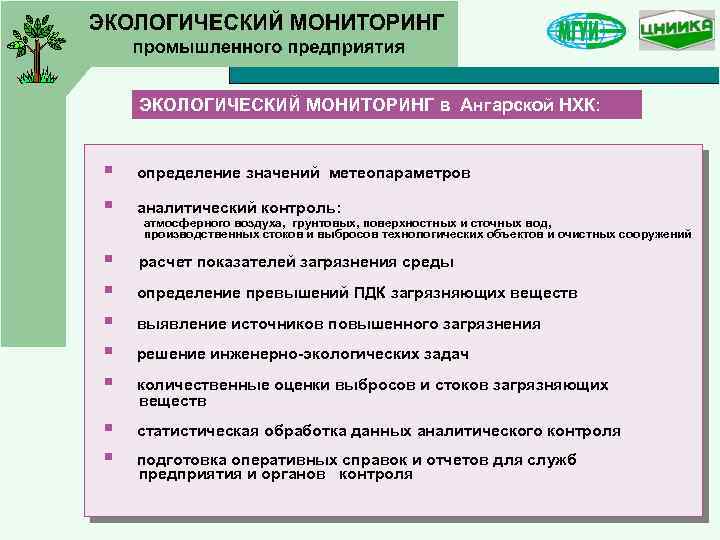

ЭКОЛОГИЧЕСКИЙ МОНИТОРИНГ в Ангарской НХК: § определение значений метеопараметров § аналитический контроль: атмосферного воздуха, грунтовых, поверхностных и сточных вод, производственных стоков и выбросов технологических объектов и очистных сооружений § расчет показателей загрязнения среды § определение превышений ПДК загрязняющих веществ § выявление источников повышенного загрязнения § решение инженерно-экологических задач § количественные оценки выбросов и стоков загрязняющих веществ § статистическая обработка данных аналитического контроля § подготовка оперативных справок и отчетов для служб предприятия и органов контроля

КОНТРОЛИРУЕМЫЕ ЭКОЛОГИЧЕСКИ ВАЖНЫЕ ПОТОКИ ОБЪЕКТЫ АНХК НПЗ 50 объектов 70 промвыбросы 200 18 0 Химзавод 100 объектов 110 стоки

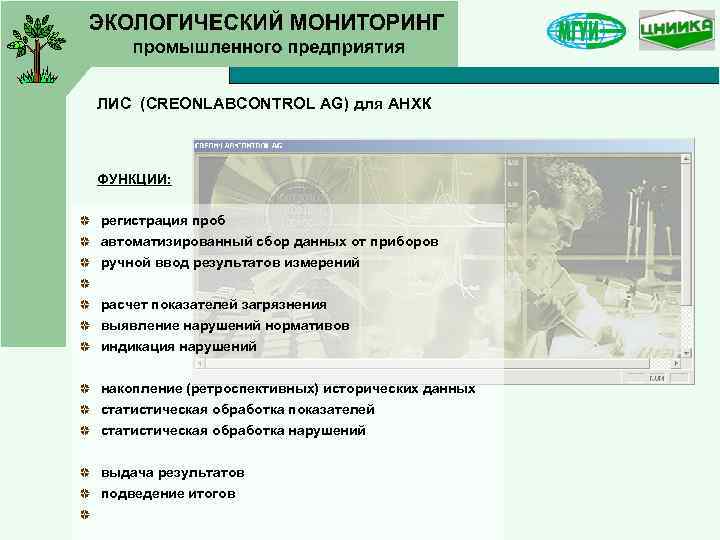

ЛИС (CREONLABCONTROL AG) для АНХК ФУНКЦИИ: регистрация проб автоматизированный сбор данных от приборов ручной ввод результатов измерений расчет показателей загрязнения выявление нарушений нормативов индикация нарушений накопление (ретроспективных) исторических данных статистическая обработка показателей статистическая обработка нарушений выдача результатов подведение итогов

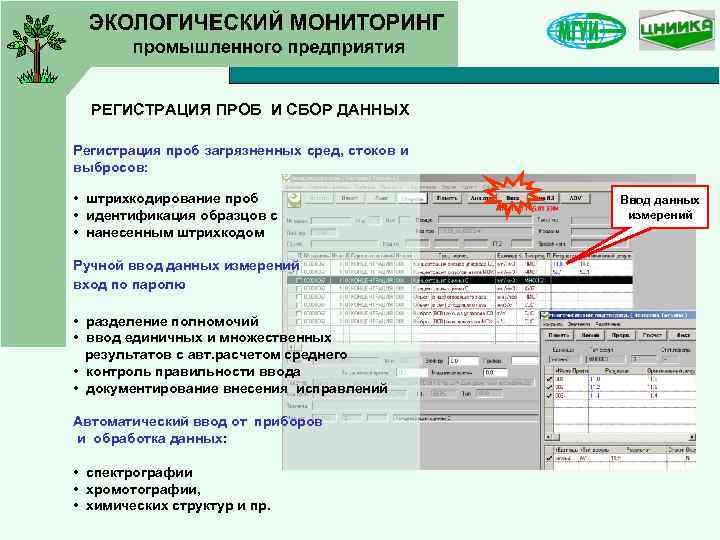

РЕГИСТРАЦИЯ ПРОБ И СБОР ДАННЫХ Регистрация проб загрязненных сред, стоков и выбросов: • штрихкодирование проб • идентификация образцов с • нанесенным штрихкодом Ручной ввод данных измерений вход по паролю • разделение полномочий • ввод единичных и множественных результатов с авт. расчетом среднего • контроль правильности ввода • документирование внесения исправлений Автоматический ввод от приборов и обработка данных: • спектрографии • хромотографии, • химических структур и пр. Ввод данных измерений

РАСЧЕТ ПОКАЗАТЕЛЕЙ ЗАГРЯЗНЕНИЯ, ВЫЯВЛЕНИЕ и ИНДИКАЦИЯ НАРУШЕНИЙ НОРМАТИВОВ • Расчеты по формулам методов и стандартов • Системная автоматическая оценка результатов Расчеты • Округление цифровых результатов • Выдача сообщений о нарушениях на АРМы ответственных специалистов • Выделение цветом данных о нарушениях Нарушения

НАКОПЛЕНИЕ И СТАТИСТИЧЕСКАЯ ОБРАБОТКА ИСТОРИЧЕСКИХ ДАННЫХ Утверждение результатов и их архивирование Хранение: • методик и стандартов • шаблонов сертификатов и отчетов • алгоритмов тестов и испытаний • графиков аналитического контроля Регистрация и хранение данных: • об отобранных пробах • о ходе исследований • о нарушениях • о выполнении лабораторных заданий Статистическая обработка: • значений показателей • результатов анализов • выполнения лабораторных заданий

ПРЕДСТАВЛЕНИЕ РЕЗУЛЬТАТОВ И ИХ АНАЛИЗ

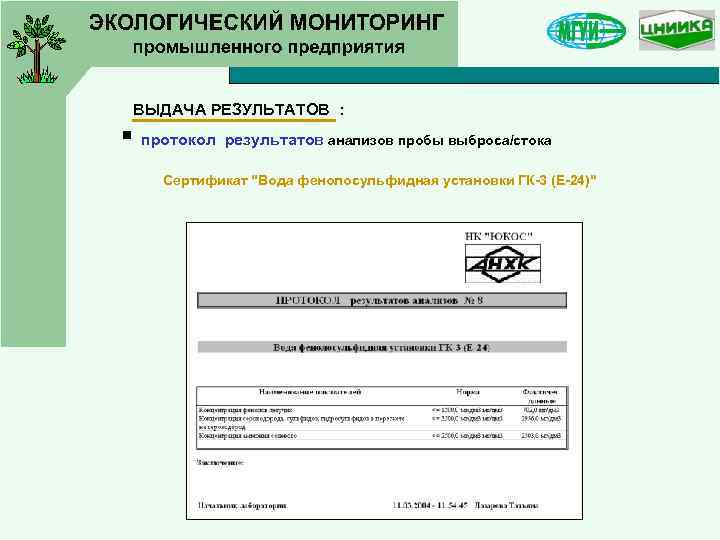

ВЫДАЧА РЕЗУЛЬТАТОВ : протокол результатов анализов пробы выброса/стока § Сертификат "Вода фенолосульфидная установки ГК-3 (Е-24)"

§ ВЫДАЧА РЕЗУЛЬТАТОВ : карта результатов анализов (с нарушениями) проб загрязненного выброса/стока за несколько суток СУТОЧНАЯ СВОДКА ПО СОСТАВУ ВЫБРОСОВ С НАСОСА (с пометкой нарушений) Получатель Лазарева Татьяна Продукт Местные отсосы от сальников ГПН В-8, 9 Группа типов заданий Контроль промышленных выбросов Отдел (описание) Санитарная лаборатория АНХК Период 02/25/2004 – 02/26/2004 № задания 0000017 0000025 0000026 Проба 26/02/2004 10: 00 26/02/2004 12: 00 26/02/2004 16: 00 Конц. СО мг/м 3 Конц. С мг/м 3 Конц. М. АЛДГ мг/м 3 Конц. С+ СО мг/м 3 85, 3 370, 0 330, 0 325, 0 150, 0 455, 3 102, 0** 370, 0 330, 0 325, 0 150, 0 455, 1 77, 3 370, 0 330, 0 325, 0 150, 0 447, 6 Статистика: Кол-во результатов 3 9 3 3 Миним. знач. 77, 30 325, 00 150, 00 447, 60 Макс. знач. 102, 00 370, 00 150, 00 455, 30 Средн. знач. 88, 20 341, 67 150, 00 451, 30 Стандарт. отклонен. 12, 80 21, 36 0, 00 5, 66

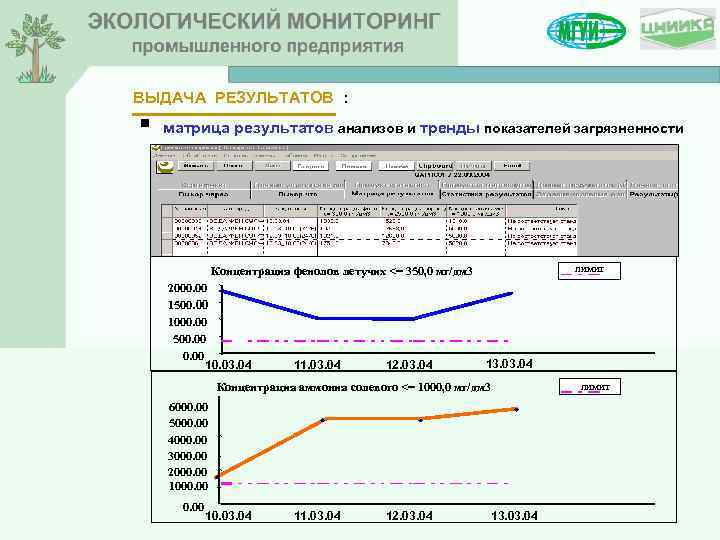

ВЫДАЧА РЕЗУЛЬТАТОВ : матрица результатов анализов и тренды показателей загрязненности § Концентрация фенолов летучих <= 350, 0 мг/дм 3 2000. 00 1500. 00 1000. 00 500. 00 10. 03. 04 11. 03. 04 12. 03. 04 ЛИМИТ 13. 04 Концентрация аммония солевого <= 1000, 0 мг/дм 3 6000. 00 5000. 00 4000. 00 3000. 00 2000. 00 1000. 00 10. 03. 04 11. 03. 04 12. 03. 04 13. 04 ЛИМИТ

ПОДВЕДЕНИЕ ИТОГОВ ( за период по любому участку производства) : сводки нарушений § Cводка о превышениях содержания вредных компонентов в стоках с установок НПЗ

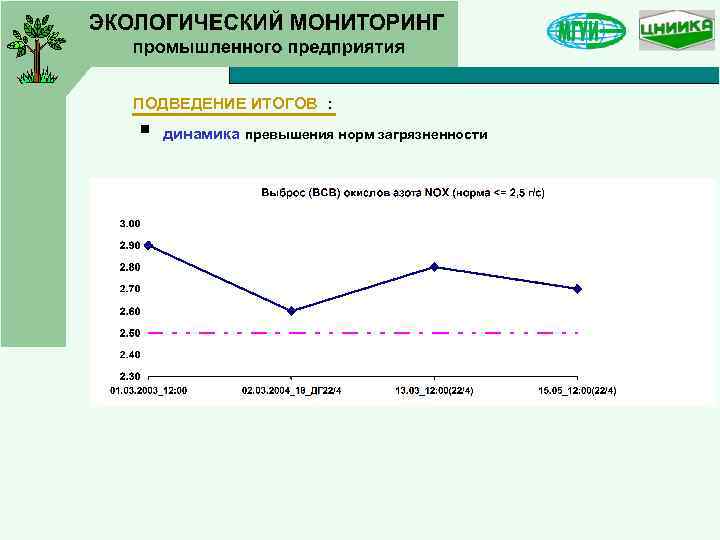

ПОДВЕДЕНИЕ ИТОГОВ : динамика превышения норм загрязненности §

ПОДВЕДЕНИЕ ИТОГОВ : статистика данных испытаний, показателей загрязненности § Статистика результатов аналитического контроля дымовых газов с установок НПЗ

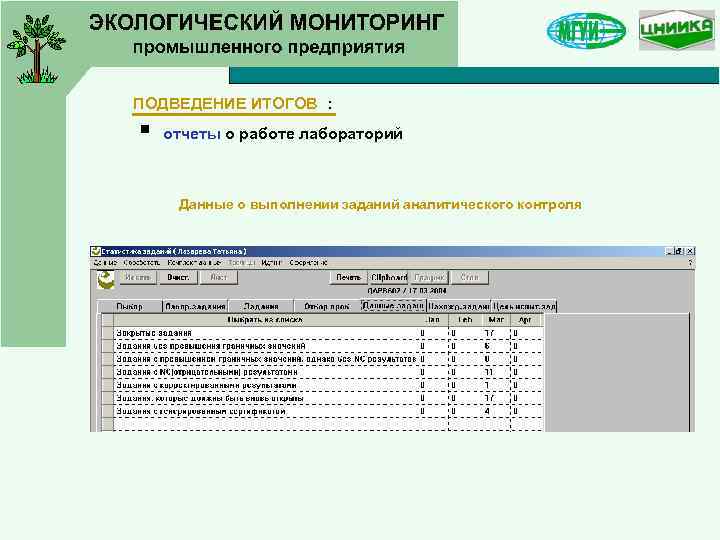

ПОДВЕДЕНИЕ ИТОГОВ : отчеты о работе лабораторий § Данные о выполнении заданий аналитического контроля

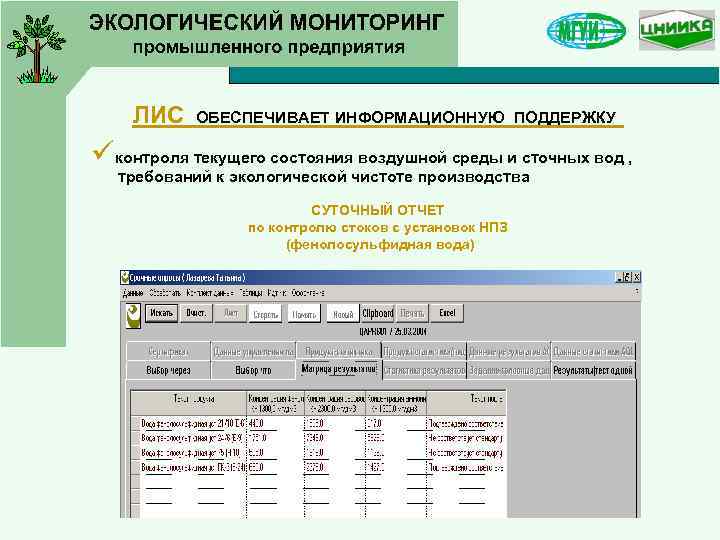

ЛИС ОБЕСПЕЧИВАЕТ ИНФОРМАЦИОННУЮ ПОДДЕРЖКУ контроля текущего состояния воздушной среды и сточных вод , требований к экологической чистоте производства ü СУТОЧНЫЙ ОТЧЕТ по контролю стоков с установок НПЗ (фенолосульфидная вода)

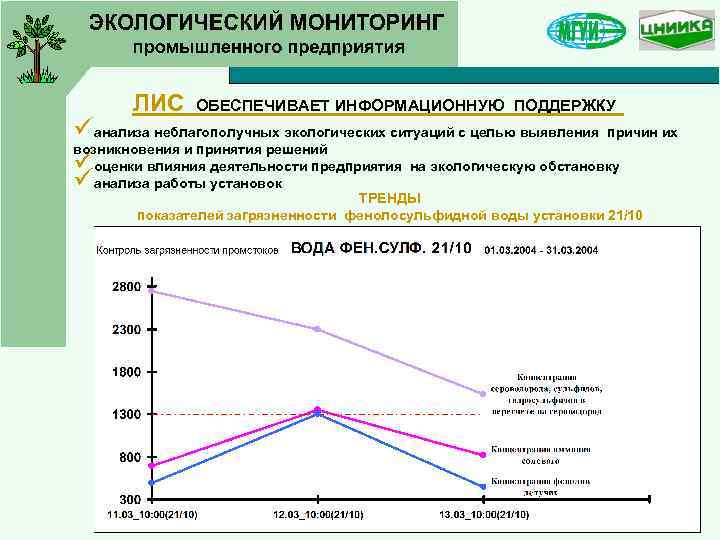

ЛИС ОБЕСПЕЧИВАЕТ ИНФОРМАЦИОННУЮ ПОДДЕРЖКУ üанализа неблагополучных экологических ситуаций с целью выявления причин их возникновения и принятия решений üоценки влияния деятельности предприятия на экологическую обстановку üанализа работы установок ТРЕНДЫ показателей загрязненности фенолосульфидной воды установки 21/10

ЛИС ОБЕСПЕЧИВАЕТ ИНФОРМАЦИОННУЮ ПОДДЕРЖКУ ü научно-исследовательских работ ü лабораторного менеджмента Cтатистика выполнения лабораторных заданий

ЛИС – ИСТОЧНИК ДАННЫХ для решения ЭКОЛОГИЧЕСКИХ задач
