ЭКГ критерии ишемической болезни сердца

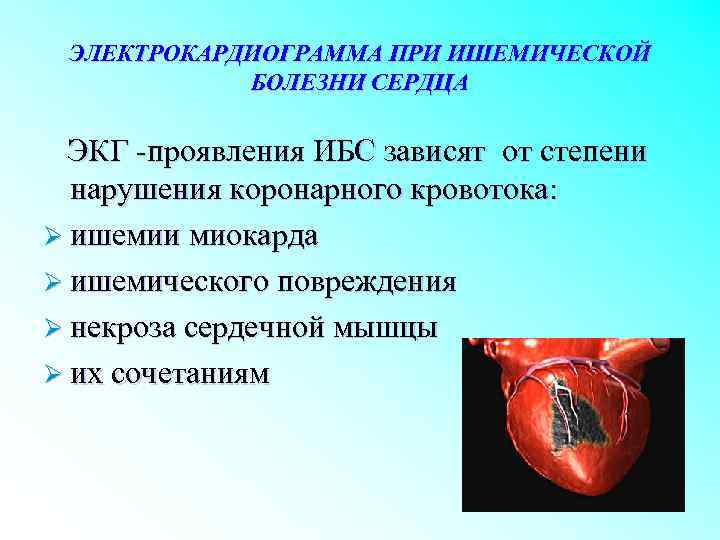

ЭЛЕКТРОКАРДИОГРАММА ПРИ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА ЭКГ -проявления ИБС зависят от степени нарушения коронарного кровотока: Ø ишемии миокарда Ø ишемического повреждения Ø некроза сердечной мышцы Ø их сочетаниям

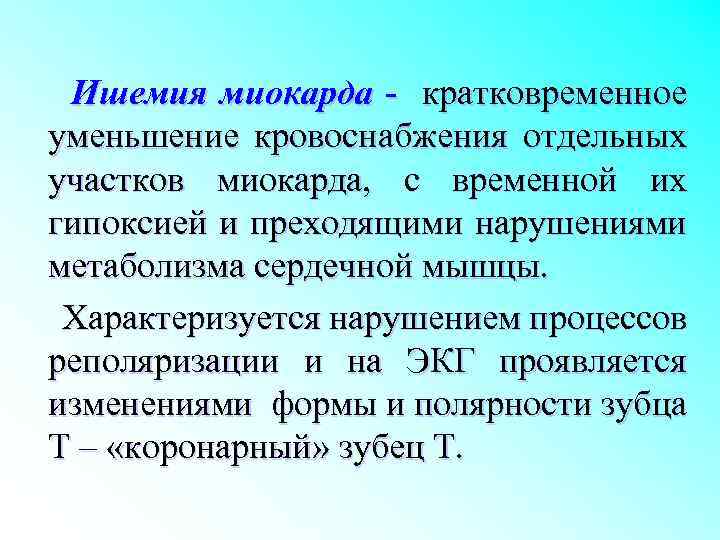

Ишемия миокарда - кратковременное уменьшение кровоснабжения отдельных участков миокарда, с временной их гипоксией и преходящими нарушениями метаболизма сердечной мышцы. Характеризуется нарушением процессов реполяризации и на ЭКГ проявляется изменениями формы и полярности зубца Т – «коронарный» зубец Т.

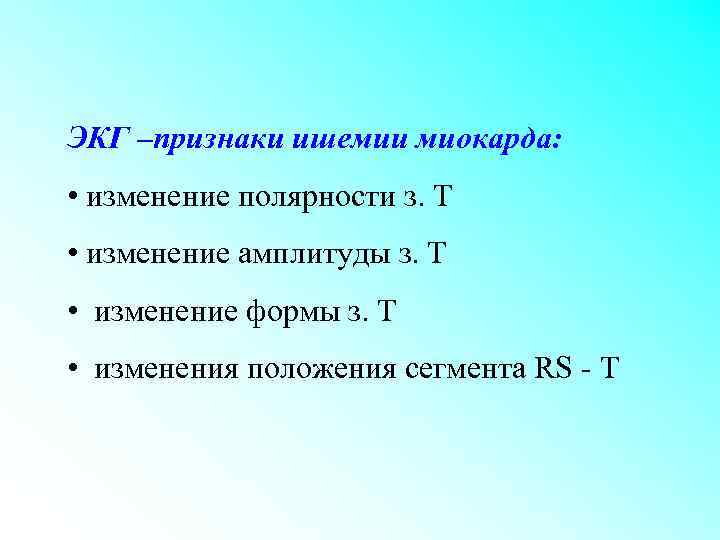

ЭКГ –признаки ишемии миокарда: • изменение полярности з. Т • изменение амплитуды з. Т • изменение формы з. T • изменения положения сегмента RS - T

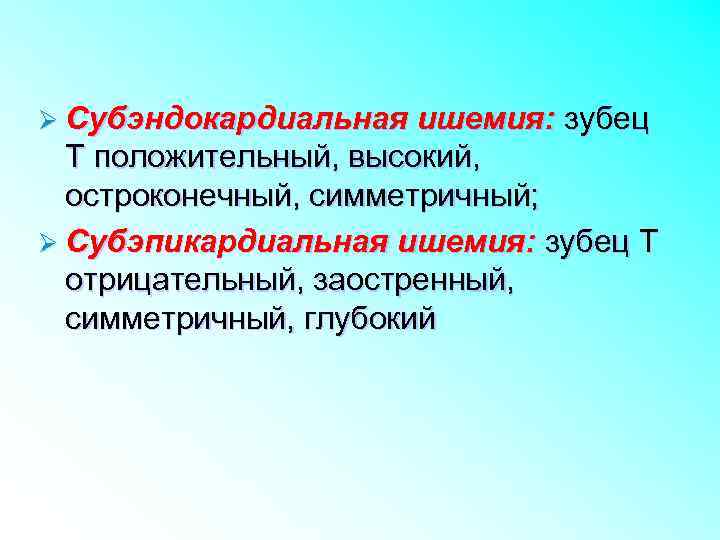

Ø Субэндокардиальная ишемия: зубец Т положительный, высокий, остроконечный, симметричный; Ø Субэпикардиальная ишемия: зубец Т отрицательный, заостренный, симметричный, глубокий

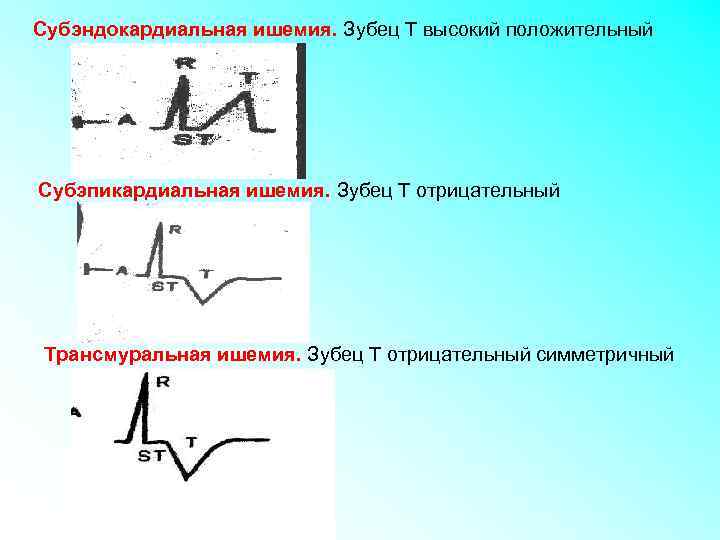

Субэндокардиальная ишемия. Зубец Т высокий положительный Субэпикардиальная ишемия. Зубец Т отрицательный Трансмуральная ишемия. Зубец Т отрицательный симметричный

ЗАПОМНИТЕ! 1. Существенными ЭКГ признаками ишемии миокарда являются разнообразные изменения формы и полярности зубца Т. 2. Высокий зубец Т в грудных отведениях свидетельствует либо о субэндокардиальной ишемии передней стенки, либо о субэпикардиальной, трансмуральной или интрамуральной ишемии задней стенки левого желудочка (хотя даже в норме, особенно у молодых людей, часто регистрируется высокий положительный зубец Т в грудных отведениях).

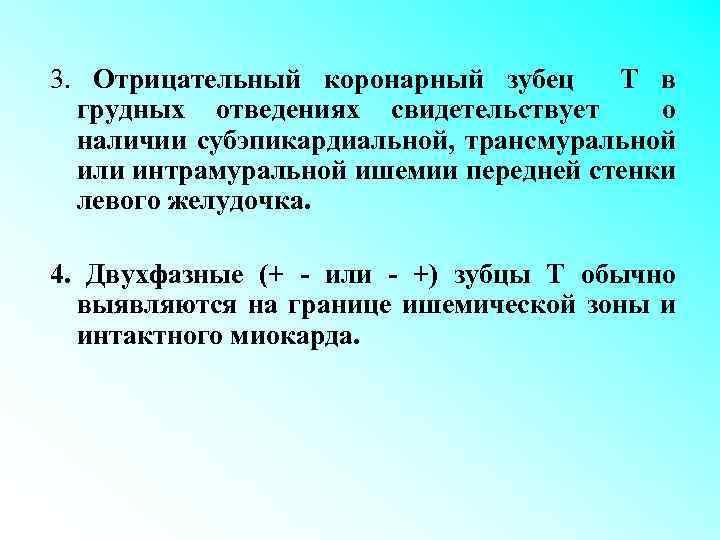

3. Отрицательный коронарный зубец Т в грудных отведениях свидетельствует о наличии субэпикардиальной, трансмуральной или интрамуральной ишемии передней стенки левого желудочка. 4. Двухфазные (+ - или - +) зубцы Т обычно выявляются на границе ишемической зоны и интактного миокарда.

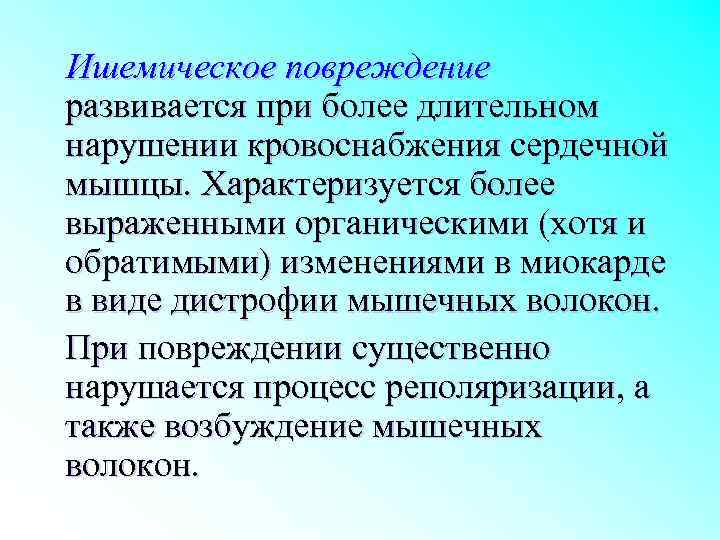

Ишемическое повреждение развивается при более длительном нарушении кровоснабжения сердечной мышцы. Характеризуется более выраженными органическими (хотя и обратимыми) изменениями в миокарде в виде дистрофии мышечных волокон. При повреждении существенно нарушается процесс реполяризации, а также возбуждение мышечных волокон.

Ишемическое повреждение миокарда отражается на ЭКГ в виде смещения сегмента RS -T относительно изолинии

ЭКГ –признаки ишемического повреждения: Ø Субэндокардиальное повреждение: косовосходящая, горизонтальная депрессия сегмента ST более 1 мм Ø Субэпикардиальное повреждение: элевация сегмента ST

Варианты смещения сегмента ST при повреждении

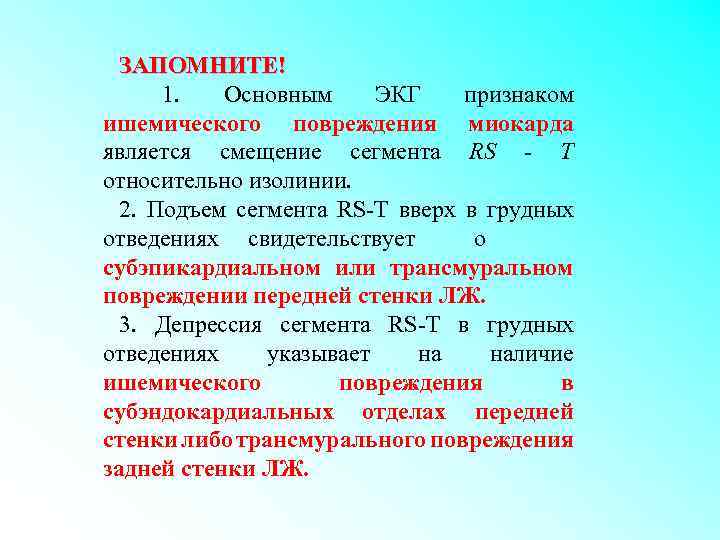

ЗАПОМНИТЕ! 1. Основным ЭКГ признаком ишемического повреждения миокарда является смещение сегмента RS - Т относительно изолинии. 2. Подъем сегмента RS-T вверх в грудных отведениях свидетельствует о субэпикардиальном или трансмуральном повреждении передней стенки ЛЖ. 3. Депрессия сегмента RS-T в грудных отведениях указывает на наличие ишемического повреждения в субэндокардиальных отделах передней стенки либо трансмурального повреждения задней стенки ЛЖ.

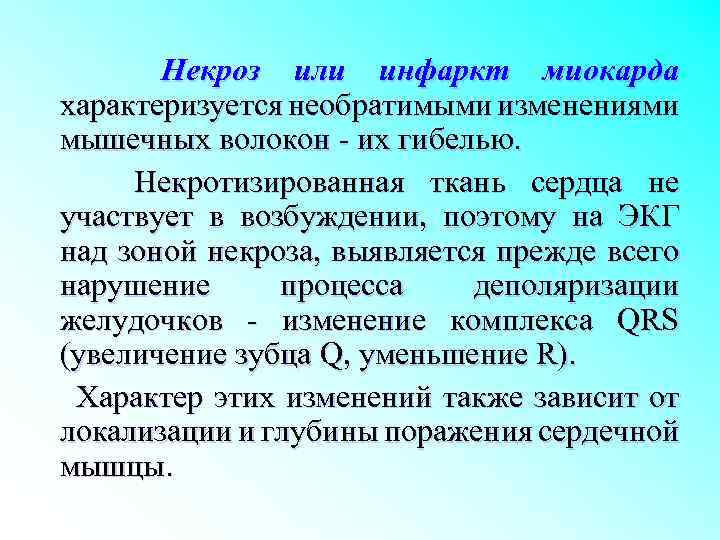

Некроз или инфаркт миокарда характеризуется необратимыми изменениями мышечных волокон - их гибелью. Некротизированная ткань сердца не участвует в возбуждении, поэтому на ЭКГ над зоной некроза, выявляется прежде всего нарушение процесса деполяризации желудочков - изменение комплекса QRS (увеличение зубца Q, уменьшение R). Характер этих изменений также зависит от локализации и глубины поражения сердечной мышцы.

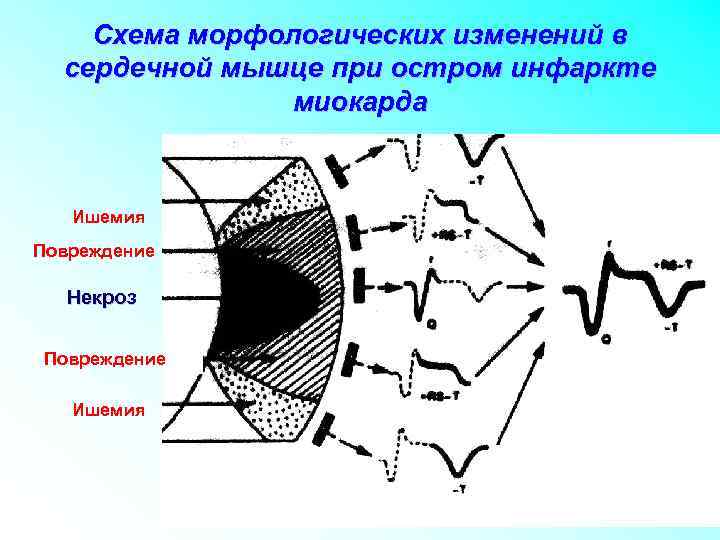

Схема морфологических изменений в сердечной мышце при остром инфаркте миокарда Ишемия Повреждение Некроз Повреждение Ишемия

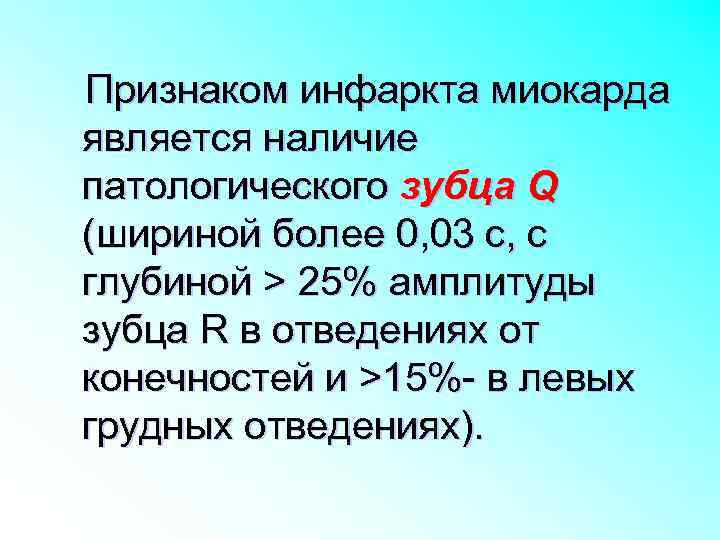

Признаком инфаркта миокарда является наличие патологического зубца Q (шириной более 0, 03 с, с глубиной > 25% амплитуды зубца R в отведениях от конечностей и >15%- в левых грудных отведениях).

Признаки ИМ Ø Комплекс типа QS в любом отведении, кроме III, AVR, AVL, V 1 -2 Ø Отсутствие нормального зубца q в отведениях V 5 -6 Ø Отсутствие нарастания амплитуды зубца R от V 1 к V 3 Ø Уменьшение амплитуды зубца R по сравнению с предшествующей ЭКГ

ЗАПОМНИТЕ! 1. ЭКГ -признак некроза патологический зубец Q (при нетрансмуральном некрозе) или комплекс QS (при трансмуральном инфаркте). 2. Появление этих патологических признаков в грудных отведениях V 1 -V 6 и (реже) в отведениях I и a. VL свидетельствует о некрозе передней стенки ЛЖ.

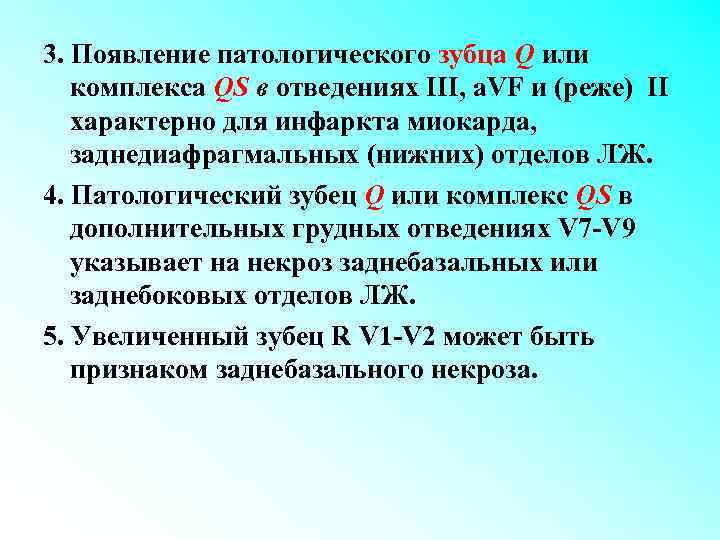

3. Появление патологического зубца Q или комплекса QS в отведениях III, a. VF и (реже) II характерно для инфаркта миокарда, заднедиафрагмальных (нижних) отделов ЛЖ. 4. Патологический зубец Q или комплекс QS в дополнительных грудных отведениях V 7 -V 9 указывает на некроз заднебазальных или заднебоковых отделов ЛЖ. 5. Увеличенный зубец R V 1 -V 2 может быть признаком заднебазального некроза.

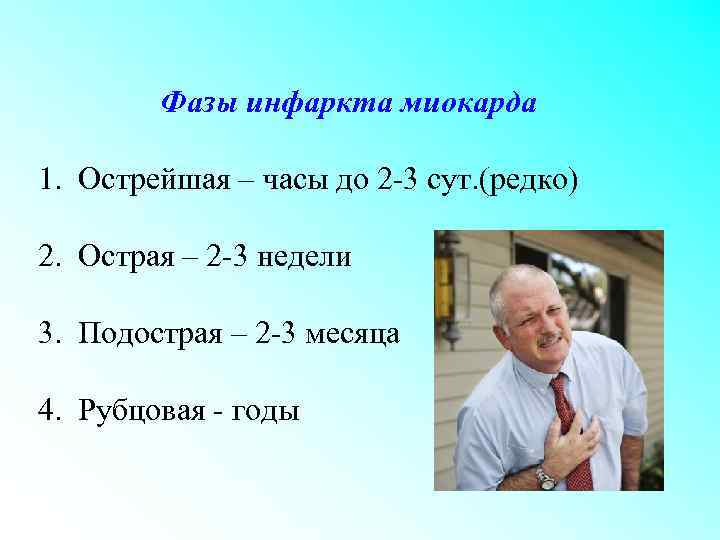

Фазы инфаркта миокарда 1. Острейшая – часы до 2 -3 сут. (редко) 2. Острая – 2 -3 недели 3. Подострая – 2 -3 месяца 4. Рубцовая - годы

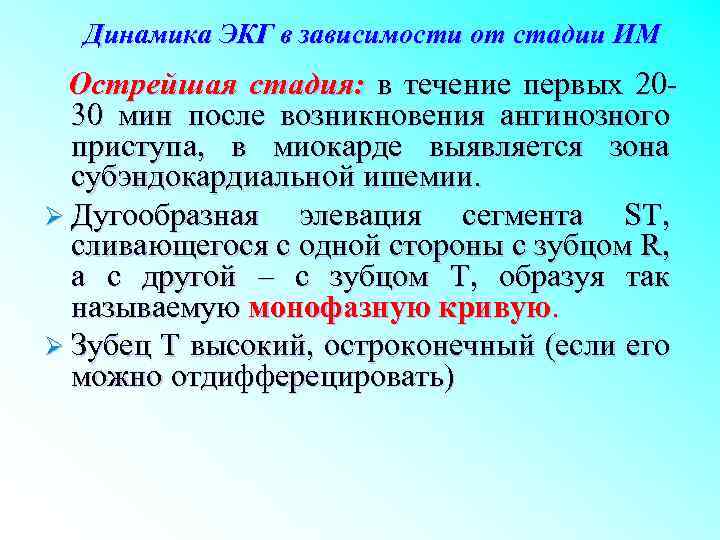

Динамика ЭКГ в зависимости от стадии ИМ Острейшая стадия: в течение первых 2030 мин после возникновения ангинозного приступа, в миокарде выявляется зона субэндокардиальной ишемии. Ø Дугообразная элевация сегмента ST, сливающегося с одной стороны с зубцом R, а с другой – с зубцом Т, образуя так называемую монофазную кривую. Ø Зубец Т высокий, остроконечный (если его можно отдифферецировать)

Острая стадия: увеличение зоны некроза. ØПоявление зубца Q (QS) с последующим его углублением ØСнижение сегмента ST

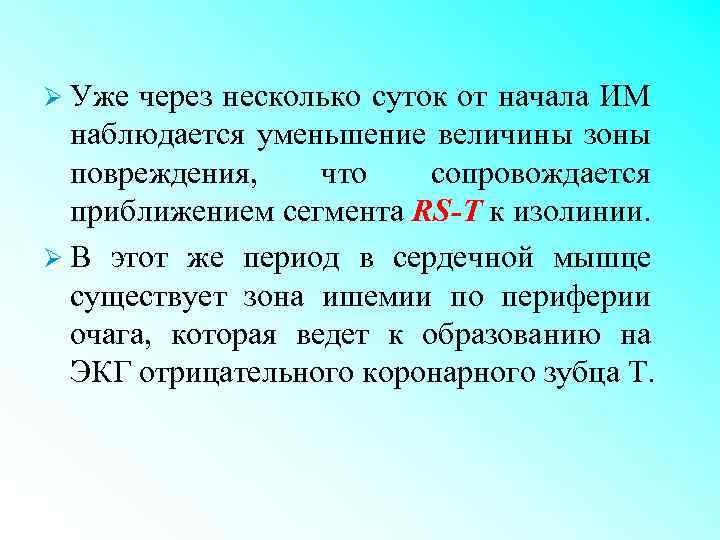

Ø Уже через несколько суток от начала ИМ наблюдается уменьшение величины зоны повреждения, что сопровождается приближением сегмента RS-T к изолинии. Ø В этот же период в сердечной мышце существует зона ишемии по периферии очага, которая ведет к образованию на ЭКГ отрицательного коронарного зубца Т.

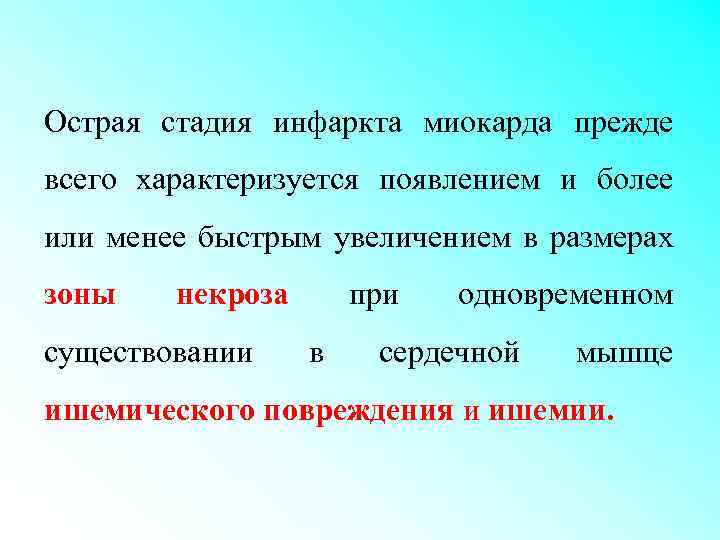

Острая стадия инфаркта миокарда прежде всего характеризуется появлением и более или менее быстрым увеличением в размерах зоны некроза существовании при в одновременном сердечной мышце ишемического повреждения и ишемии.

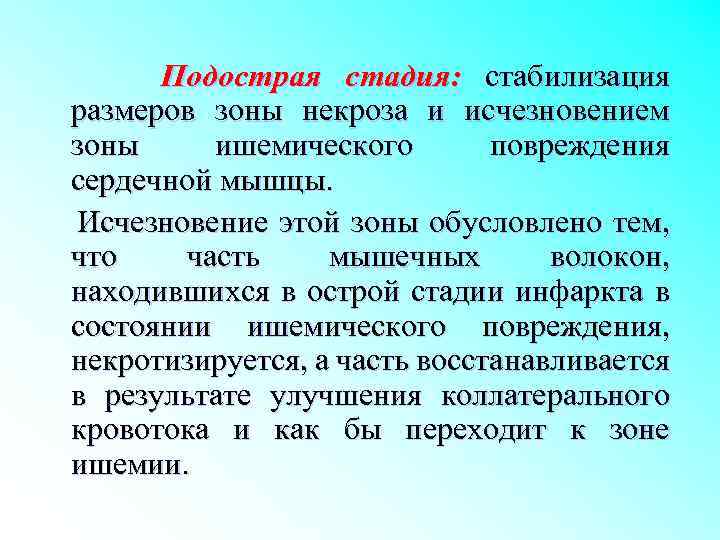

Подострая стадия: стабилизация размеров зоны некроза и исчезновением зоны ишемического повреждения сердечной мышцы. Исчезновение этой зоны обусловлено тем, что часть мышечных волокон, находившихся в острой стадии инфаркта в состоянии ишемического повреждения, некротизируется, а часть восстанавливается в результате улучшения коллатерального кровотока и как бы переходит к зоне ишемии.

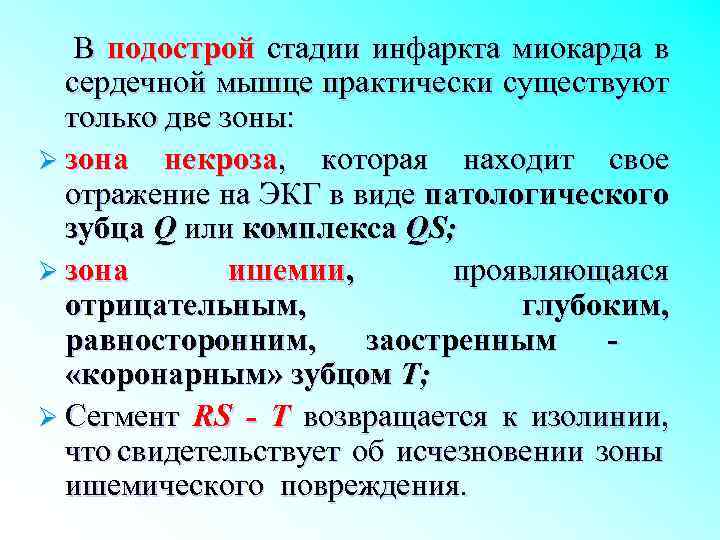

В подострой стадии инфаркта миокарда в сердечной мышце практически существуют только две зоны: Ø зона некроза, которая находит свое отражение на ЭКГ в виде патологического зубца Q или комплекса QS; Ø зона ишемии, проявляющаяся отрицательным, глубоким, равносторонним, заостренным «коронарным» зубцом Т; Ø Сегмент RS - Т возвращается к изолинии, что свидетельствует об исчезновении зоны ишемического повреждения.

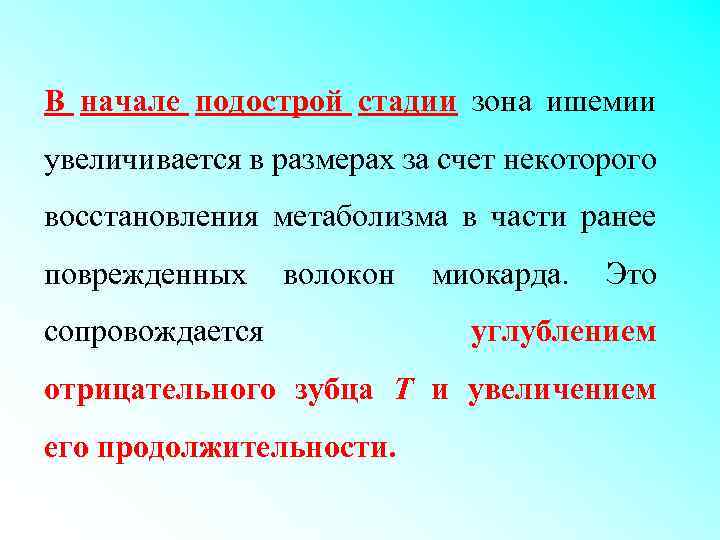

В начале подострой стадии зона ишемии увеличивается в размерах за счет некоторого восстановления метаболизма в части ранее поврежденных волокон сопровождается миокарда. Это углублением отрицательного зубца Т и увеличением его продолжительности.

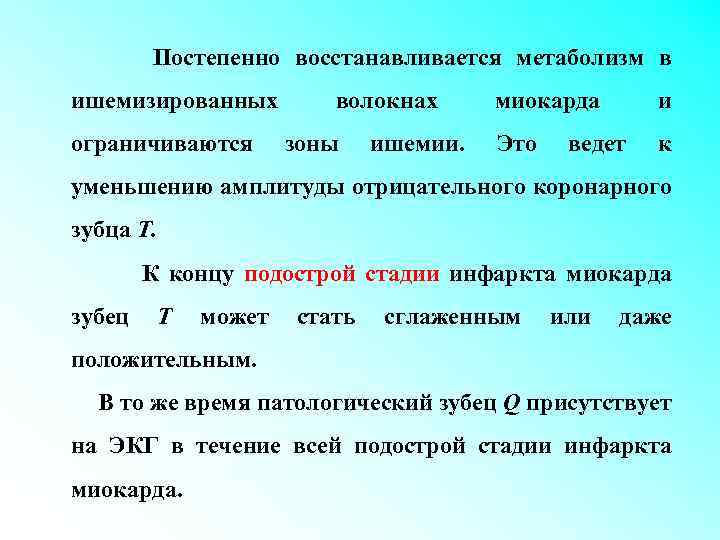

Постепенно восстанавливается метаболизм в ишемизированных ограничиваются волокнах зоны ишемии. миокарда и Это к ведет уменьшению амплитуды отрицательного коронарного зубца Т. К концу подострой стадии инфаркта миокарда зубец Т может стать сглаженным или даже положительным. В то же время патологический зубец Q присутствует на ЭКГ в течение всей подострой стадии инфаркта миокарда.

Рубцовая стадия: формирование на месте бывшего инфаркта соединительной ткани - рубца, который, так же как и некротизированная ткань, не возбуждается и не проводит возбуждение.

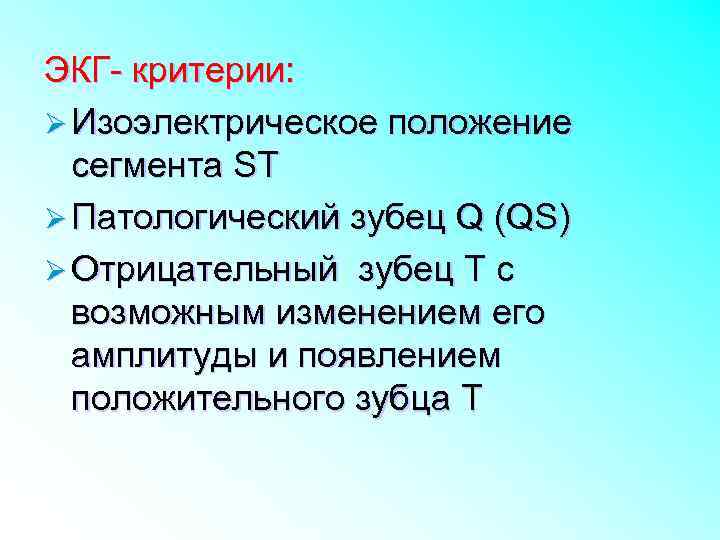

ЭКГ- критерии: Ø Изоэлектрическое положение сегмента ST Ø Патологический зубец Q (QS) Ø Отрицательный зубец Т с возможным изменением его амплитуды и появлением положительного зубца Т

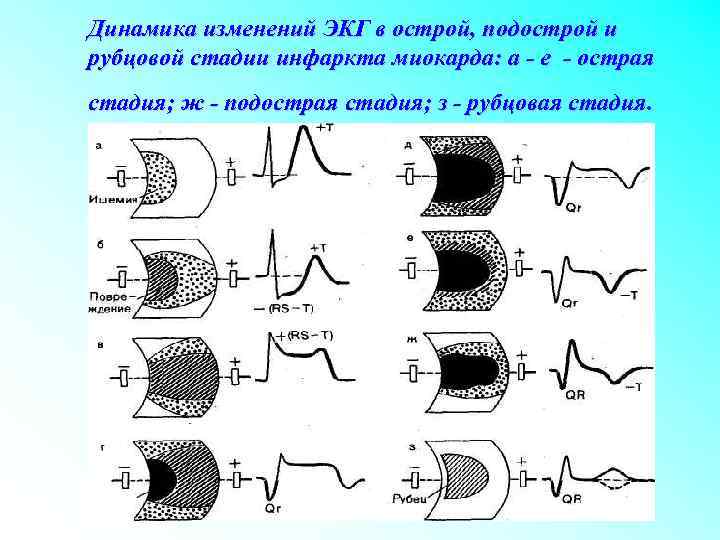

Динамика изменений ЭКГ в острой, подострой и рубцовой стадии инфаркта миокарда: а - е - острая стадия; ж - подострая стадия; з - рубцовая стадия.

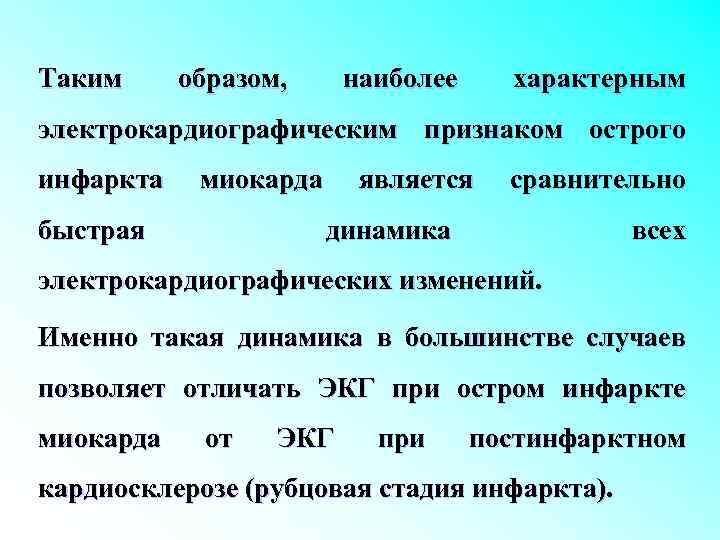

Таким образом, наиболее характерным электрокардиографическим признаком острого инфаркта миокарда быстрая является сравнительно динамика всех электрокардиографических изменений. Именно такая динамика в большинстве случаев позволяет отличать ЭКГ при остром инфаркте миокарда от ЭКГ при постинфарктном кардиосклерозе (рубцовая стадия инфаркта).

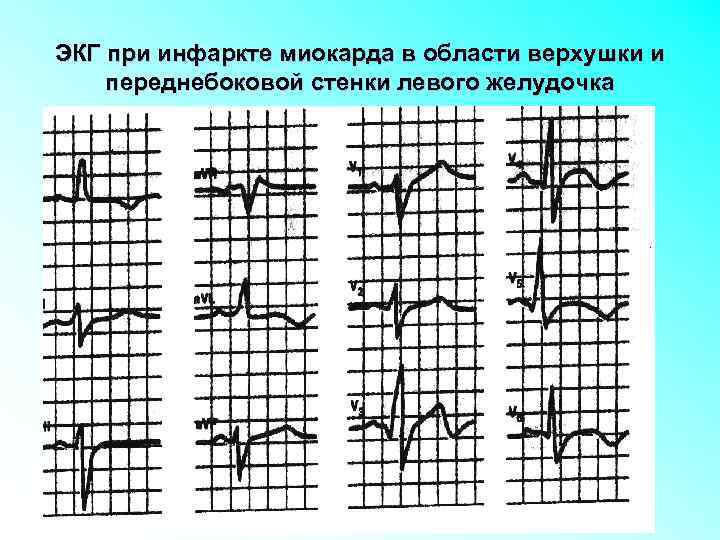

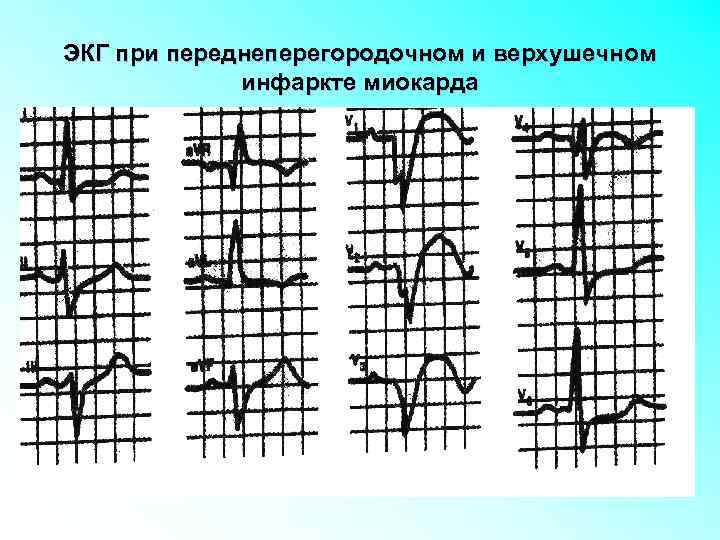

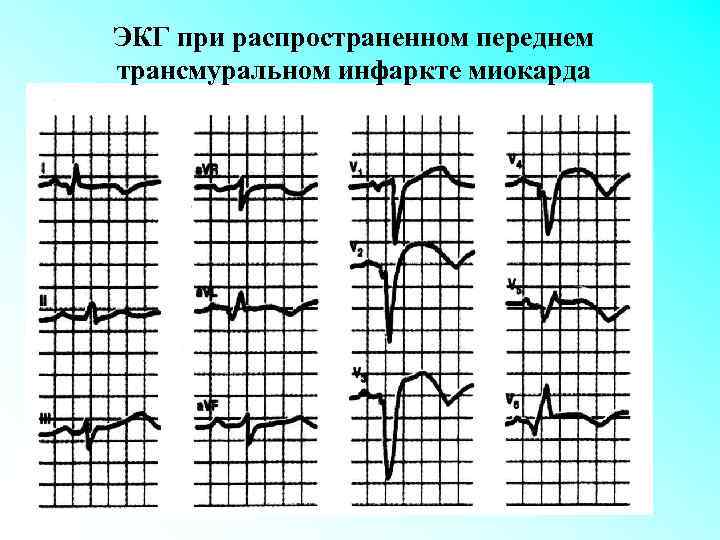

Инфаркт миокарда передней стенки Ø переднеперегородочный ИМ: VI- V 3; I, a. VL Ø передневерхушечный ИМ: V 3 - V 4 Ø переднебоковой ИМ: I, a. VL ; V 5 - V 6 Ø распространенный передний ИМ: I, a. VL ; V 1 - V 6 Ø высокий передний ИМ: V 24 - V 26 (на 2 ребра выше V 4 - V 6), V 34 - V 36 Ø III, a. VF-реципрокные изменения депрессия RST и высокий, положительный Т

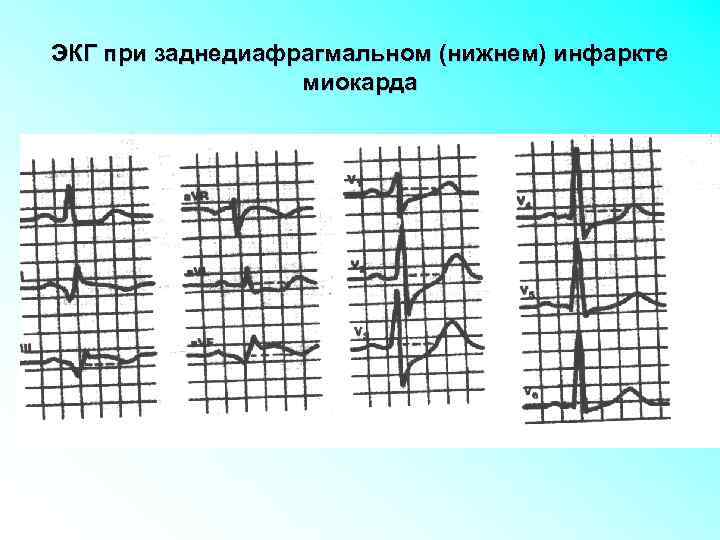

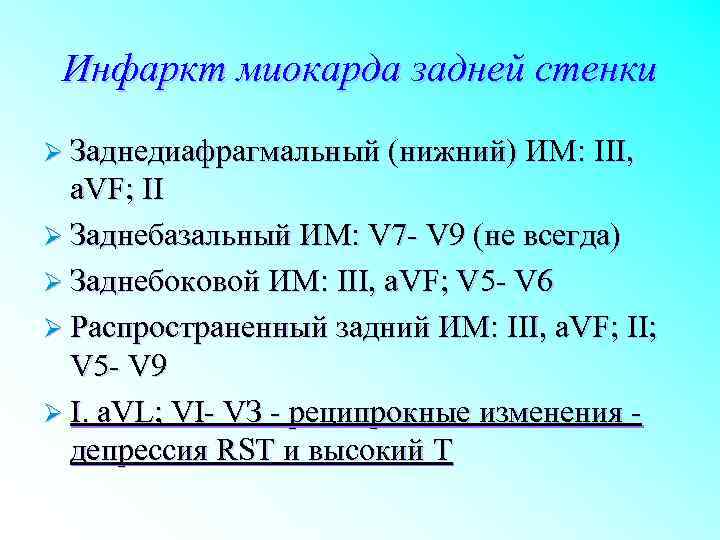

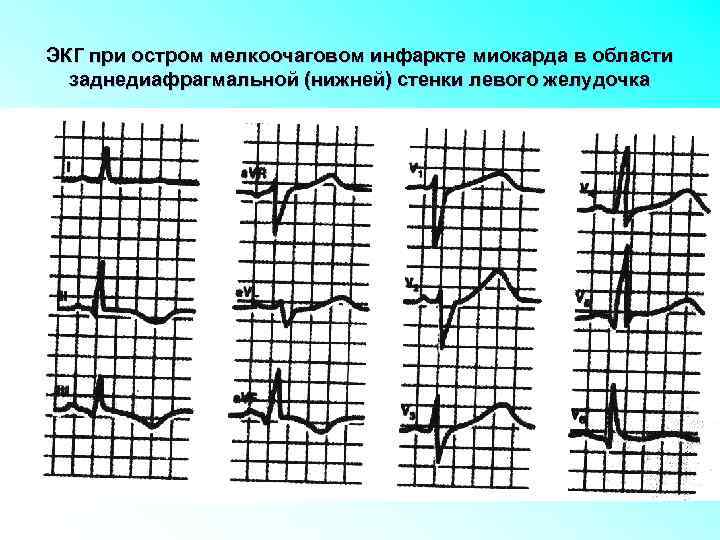

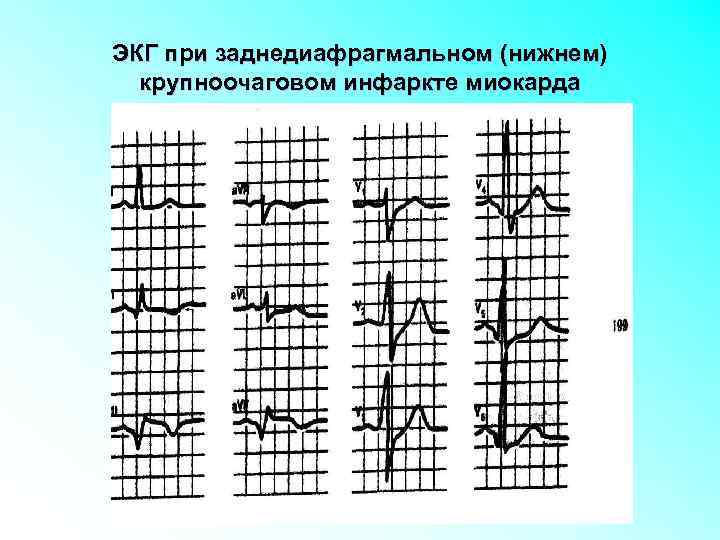

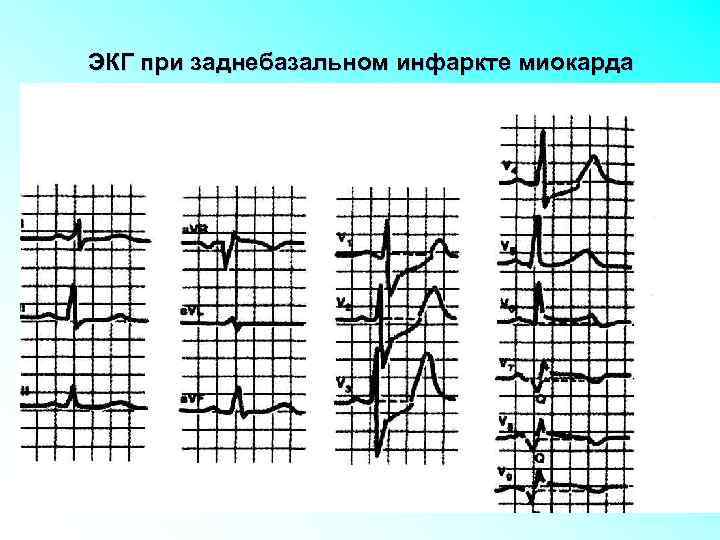

Инфаркт миокарда задней стенки Ø Заднедиафрагмальный (нижний) ИМ: III, a. VF; II Ø Заднебазальный ИМ: V 7 - V 9 (не всегда) Ø Заднебоковой ИМ: III, a. VF; V 5 - V 6 Ø Распространенный задний ИМ: III, a. VF; II; V 5 - V 9 Ø I. a. VL; VI- VЗ - реципрокные изменения депрессия RST и высокий Т
