Ekahau Professional Services Positioning Engine 4. 0

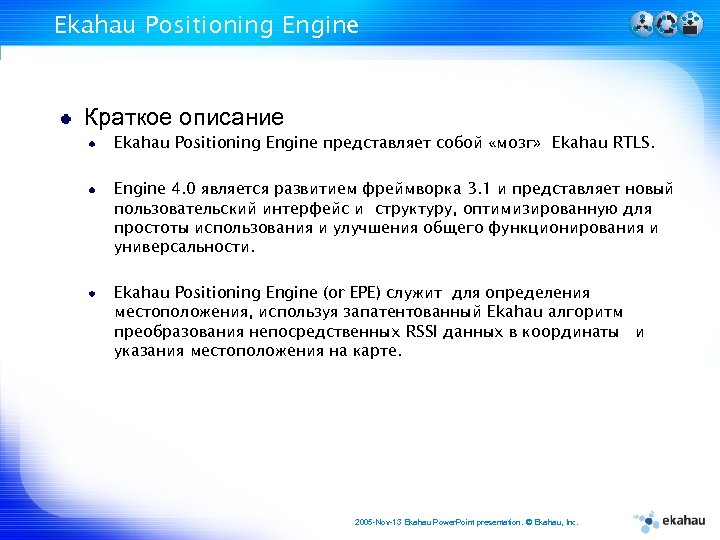

Ekahau Positioning Engine Краткое описание Ekahau Positioning Engine представляет собой «мозг» Ekahau RTLS. Engine 4. 0 является развитием фреймворка 3. 1 и представляет новый пользовательский интерфейс и структуру, оптимизированную для простоты использования и улучшения общего функционирования и универсальности. Ekahau Positioning Engine (or EPE) служит для определения местоположения, используя запатентованный Ekahau алгоритм преобразования непосредственных RSSI данных в координаты и указания местоположения на карте. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Позиционирование в беспроводной сети В данный момент существует несколько методов для локализации элементов в беспроводной (802. 11) сети: Cell of Origin/ Сближение точек доступа Триангуляция TDOA/разность времени распространения волны индикатор мощности принятого сигнала RSSI 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Метод сближения точек доступа Определение положения объекта, основано на общей области покрытия сигнала от каждой из точек доступа какая-нибудь из выбранных AP не всегда с самым сильным сигналом точка доступа с самым сильным сигналом не всегда самая близкая. Точность может быть увеличена при уменьшении размера ячейки уменьшение мощности передатчика АР увеличение общего количества точек доступа В целом низкая ожидаемая точность 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

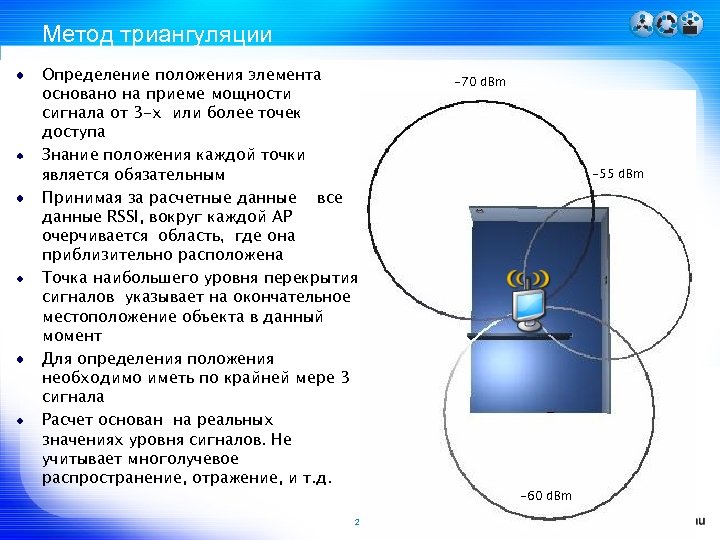

Метод триангуляции Определение положения элемента основано на приеме мощности сигнала от 3 -х или более точек доступа Знание положения каждой точки является обязательным Принимая за расчетные данные все данные RSSI, вокруг каждой AP очерчивается область, где она приблизительно расположена Точка наибольшего уровня перекрытия сигналов указывает на окончательное местоположение объекта в данный момент Для определения положения необходимо иметь по крайней мере 3 сигнала Расчет основан на реальных значениях уровня сигналов. Не учитывает многолучевое распространение, отражение, и т. д. -70 d. Bm -55 d. Bm -60 d. Bm 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

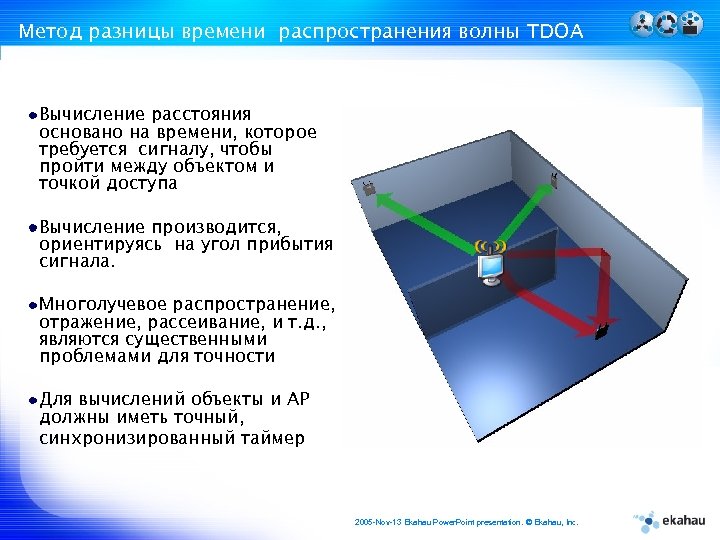

Метод разницы времени распространения волны TDOA Вычисление расстояния основано на времени, которое требуется сигналу, чтобы пройти между объектом и точкой доступа Вычисление производится, ориентируясь на угол прибытия сигнала. Многолучевое распространение, отражение, рассеивание, и т. д. , являются существенными проблемами для точности Для вычислений объекты и АР должны иметь точный, синхронизированный таймер 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Метод индикации мощности принятого сигнала RSSI Активное измерения всех RSSI данных от каждой точки доступа, полученных посредством обзора WLAN. Радиочастотные характеристики, такие как многолучевое распространение, и т. д. не мешают измерению сигнала и точности определения местоположения. Измерение уровня сигнала АР проводится относительно легко, однако, все основные области, где будет проводится отслеживание, должен быть физически исследованы. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

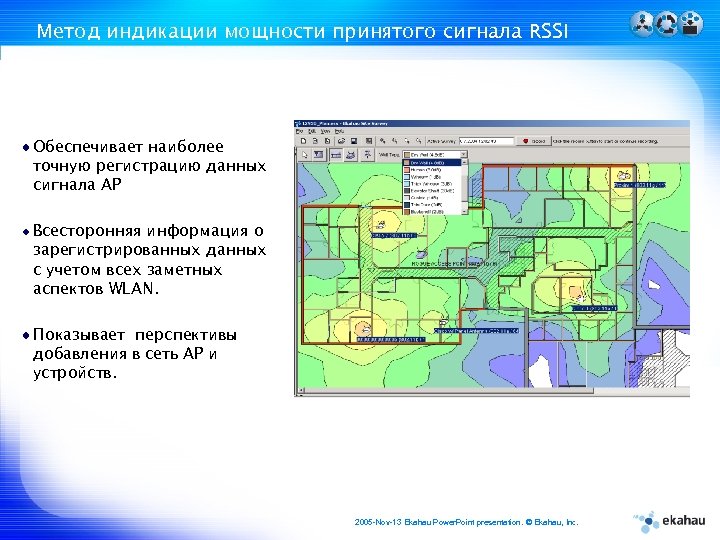

Метод индикации мощности принятого сигнала RSSI Обеспечивает наиболее точную регистрацию данных сигнала АР Всесторонняя информация о зарегистрированных данных с учетом всех заметных аспектов WLAN. Показывает перспективы добавления в сеть АР и устройств. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Методика Ekahau Комбинирует метод индикации мощности принятого сигнала RSSI, пути перемещения, корректировку, и современные алгоритмы определения местонахождения для гарантии самого высокого уровня точности Алгоритмы определения местоположения используют вероятностную структуру для установления положения объекта, основанную на предыдущем положении объекта в дополнение к текущему значению данных RSSI Эффективные в вычислительном отношении алгоритмы позволяют в несколько секунд оценить местоположение с точностью от 1 до 3 метров Ekahau RTLS работает в беспроводных сетях стандарта 802. 11 b/g Не нуждается в специальной инфраструктуре 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

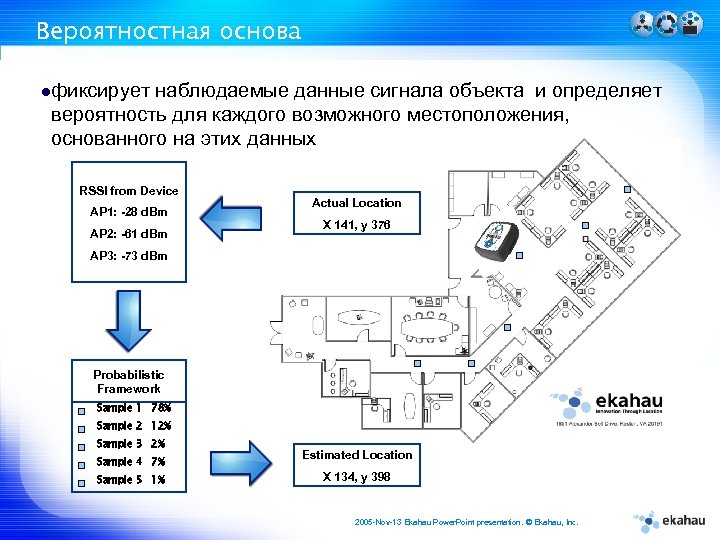

Вероятностная основа фиксирует наблюдаемые данные сигнала объекта и определяет вероятность для каждого возможного местоположения, основанного на этих данных RSSI from Device AP 1: -28 d. Bm AP 2: -61 d. Bm Actual Location X 141, y 376 AP 3: -73 d. Bm Probabilistic Framework Sample 1 78% Sample 2 12% Sample 3 2% Sample 4 7% Sample 5 1% Estimated Location X 134, y 398 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

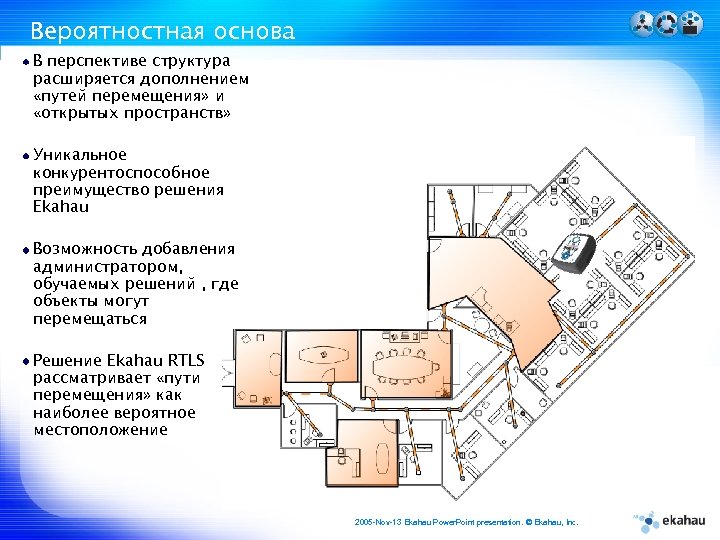

Вероятностная основа В перспективе структура расширяется дополнением «путей перемещения» и «открытых пространств» Уникальное конкурентоспособное преимущество решения Ekahau Возможность добавления администратором, обучаемых решений , где объекты могут перемещаться Решение Ekahau RTLS рассматривает «пути перемещения» как наиболее вероятное местоположение 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

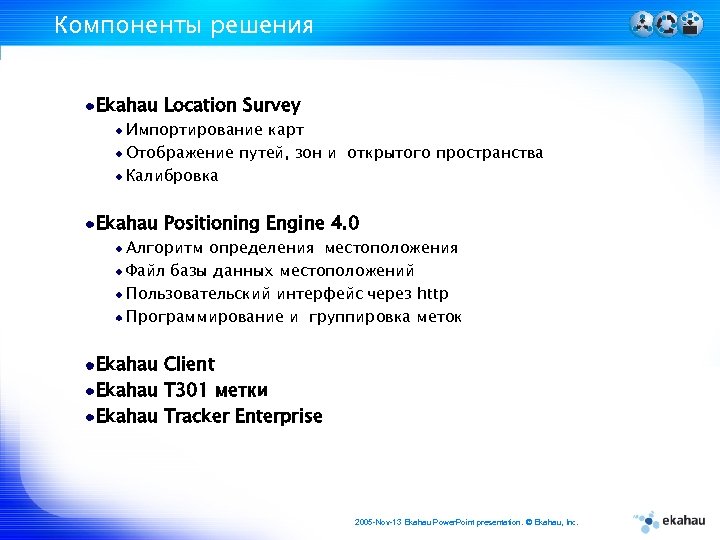

Компоненты решения Ekahau Location Survey Импортирование карт Отображение путей, зон и открытого пространства Калибровка Ekahau Positioning Engine 4. 0 Алгоритм определения местоположения Файл базы данных местоположений Пользовательский интерфейс через http Программирование и группировка меток Ekahau Client Ekahau T 301 метки Ekahau Tracker Enterprise 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Cведения о программных компонентах RTLS 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Конфигурация ПО RTLS Прикладные программы Ekahau Tracker. TM Ekahau Finder. TM HTTP Поток событий Ekahau Positioning Engine ПО Сторонние приложения XML Запрос определения положения HTTP Конфигурация и сопровождение меток Поэтажные планы и разграничение зон Устройство интерфейса программирования приложений Обработчик событий Представление изображения Обзор API Программа управления метками Локализация Данные Site Survey Протокол обслуживания Ekahau Протокол поиска Ekahau Инфраструктура Wi-Fi Image 802. 11 a/b/g XML Ekahau Location Survey Site Survey Wi-Fi устройства Метки Ekahau Tags Wi-Fi модемы Wi-Fi объекты 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc. Поэтажные планы

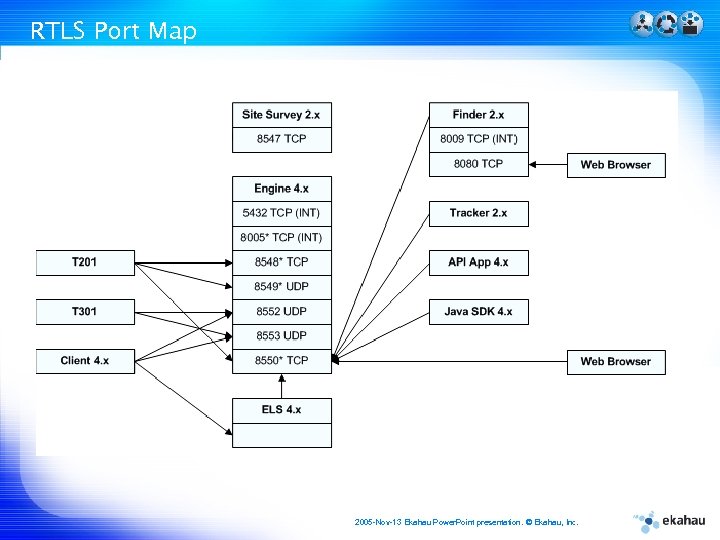

RTLS Port Map 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

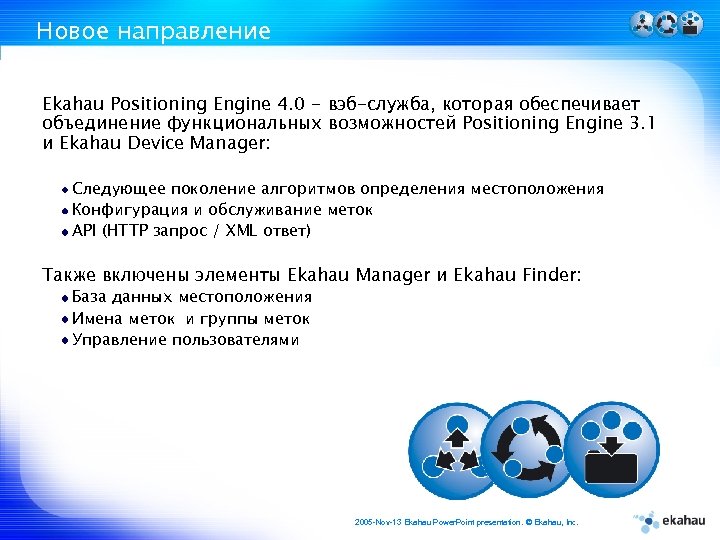

Новое направление Ekahau Positioning Engine 4. 0 - вэб-служба, которая обеспечивает объединение функциональных возможностей Positioning Engine 3. 1 и Ekahau Device Manager: Следующее поколение алгоритмов определения местоположения Конфигурация и обслуживание меток API (HTTP запрос / XML ответ) Также включены элементы Ekahau Manager и Ekahau Finder: База данных местоположения Имена меток и группы меток Управление пользователями 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Алгоритм локализации Новые возможности в патентованном алгоритме определения местоположения Траектории движения Упреждающий анализ Открытая территория - новая концепция, заменяющая «пути перемещения» на открытых пространствах Зона - новая концепция, заменяющая логические области Увеличенная производительность определений местоположения 600 определений местоположения в секунду Поддержка до 10, 000 меток одним EPE сервером Критерий качества определения местоположения - отфильтровывает определения местоположения с низким качеством, основываясь на заданных требованиях 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

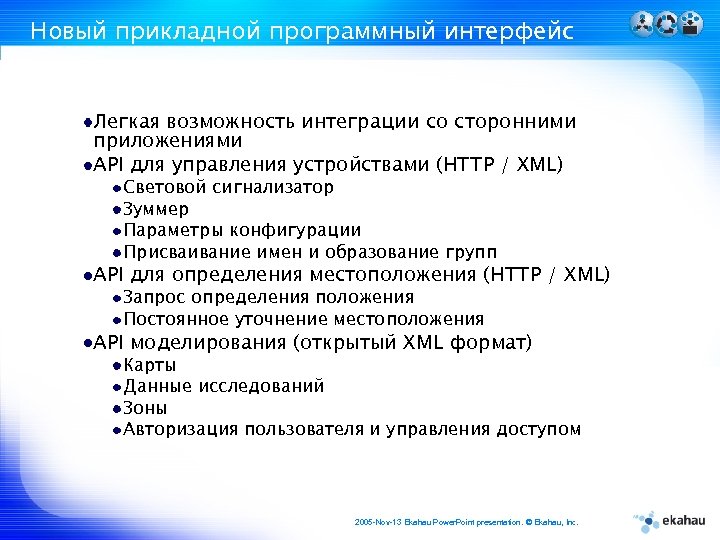

Новый прикладной программный интерфейс Легкая возможность интеграции со сторонними приложениями API для управления устройствами (HTTP / XML) Световой сигнализатор Зуммер Параметры конфигурации Присваивание имен и образование групп API для определения местоположения (HTTP / XML) Запрос определения положения Постоянное уточнение местоположения API моделирования (открытый XML формат) Карты Данные исследований Зоны Авторизация пользователя и управления доступом 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

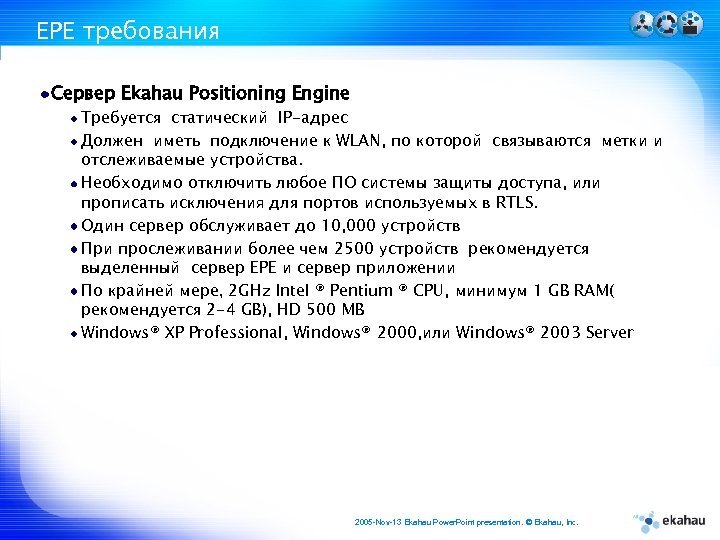

EPE требования Сервер Ekahau Positioning Engine Требуется cтатический IP-адрес Должен иметь подключение к WLAN, по которой связываются метки и отслеживаемые устройства. Необходимо отключить любое ПО системы защиты доступа, или прописать исключения для портов используемых в RTLS. Один сервер обслуживает до 10, 000 устройств При прослеживании более чем 2500 устройств рекомендуется выделенный сервер EPE и сервер приложении По крайней мере, 2 GHz Intel ® Pentium ® CPU, минимум 1 GB RAM( рекомендуется 2 -4 GB), HD 500 MB Windows® XP Professional, Windows® 2000, или Windows® 2003 Server 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

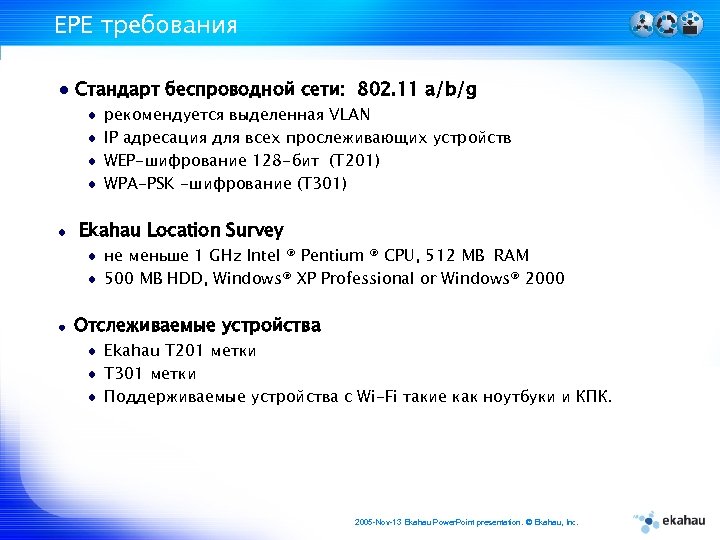

EPE требования Стандарт беспроводной сети: 802. 11 a/b/g рекомендуется выделенная VLAN IP адресация для всех прослеживающих устройств WEP-шифрование 128 -бит (T 201) WPA-PSK -шифрование (T 301) Ekahau Location Survey не меньше 1 GHz Intel ® Pentium ® CPU, 512 MB RAM 500 MB HDD, Windows® XP Professional or Windows® 2000 Отслеживаемые устройства Ekahau T 201 метки T 301 метки Поддерживаемые устройства с Wi-Fi такие как ноутбуки и КПК. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

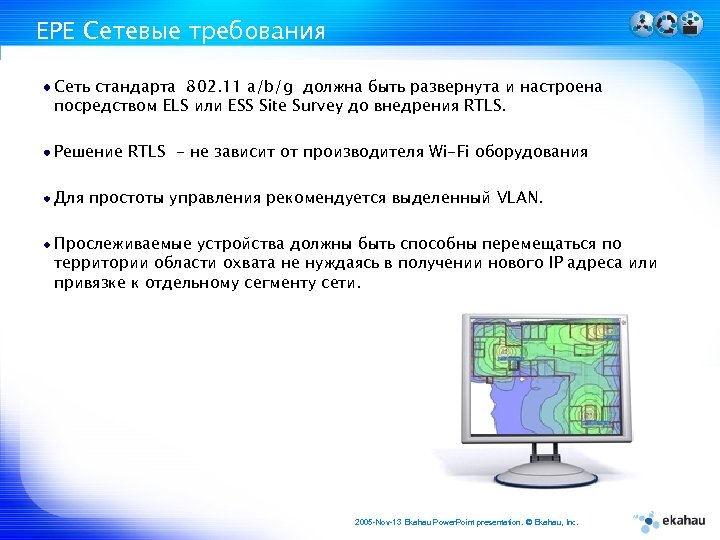

EPE Сетевые требования Сеть стандарта 802. 11 a/b/g должна быть развернута и настроена посредством ELS или ESS Site Survey до внедрения RTLS. Решение RTLS - не зависит от производителя Wi-Fi оборудования Для простоты управления рекомендуется выделенный VLAN. Прослеживаемые устройства должны быть способны перемещаться по территории области охвата не нуждаясь в получении нового IP адреса или привязке к отдельному сегменту сети. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

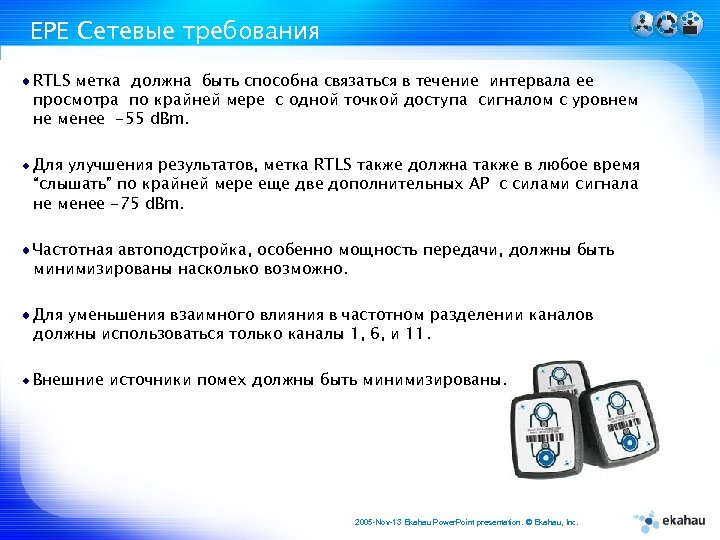

EPE Сетевые требования RTLS метка должна быть способна связаться в течение интервала ее просмотра по крайней мере с одной точкой доступа сигналом с уровнем не менее -55 d. Bm. Для улучшения результатов, метка RTLS также должна также в любое время “слышать” по крайней мере еще две дополнительных АР с силами сигнала не менее -75 d. Bm. Частотная автоподстройка, особенно мощность передачи, должны быть минимизированы насколько возможно. Для уменьшения взаимного влияния в частотном разделении каналов должны использоваться только каналы 1, 6, и 11. Внешние источники помех должны быть минимизированы. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

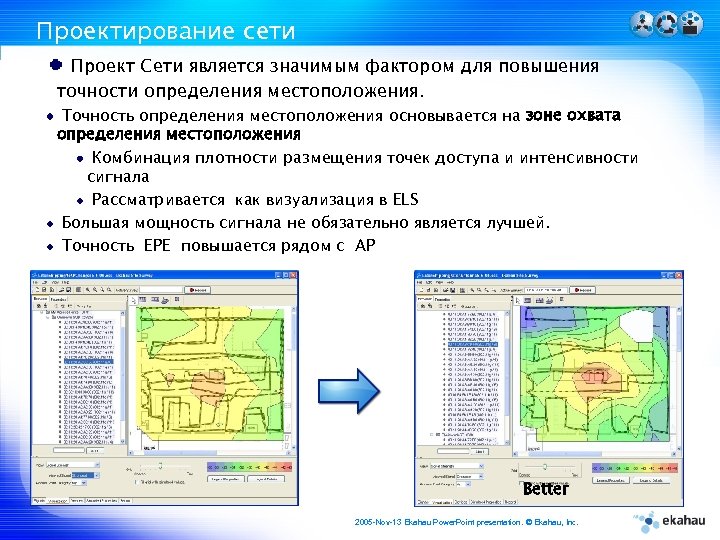

Проектирование сети Проект Сети является значимым фактором для повышения точности определения местоположения. Точность определения местоположения основывается на зоне охвата определения местоположения Комбинация плотности размещения точек доступа и интенсивности сигнала Рассматривается как визуализация в ELS Большая мощность сигнала не обязательно является лучшей. Точность EPE повышается рядом с АР Better 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

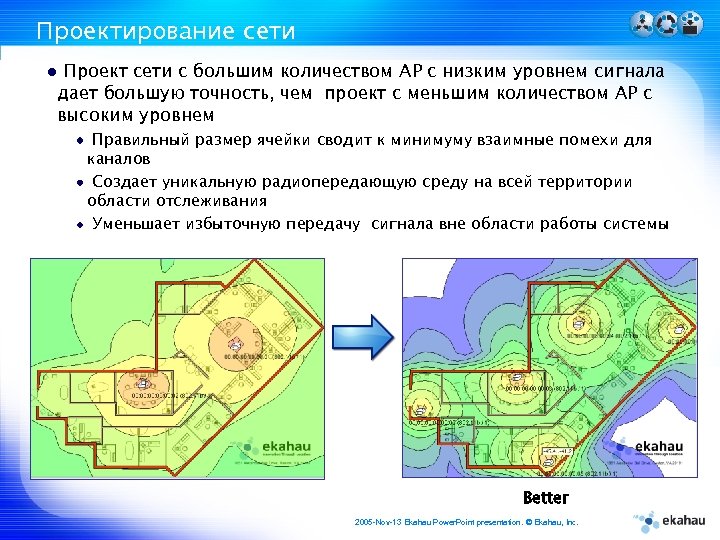

Проектирование сети Проект сети с большим количеством АР с низким уровнем сигнала дает большую точность, чем проект с меньшим количеством АР с высоким уровнем Правильный размер ячейки сводит к минимуму взаимные помехи для каналов Создает уникальную радиопередающую среду на всей территории области отслеживания Уменьшает избыточную передачу сигнала вне области работы системы Better 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

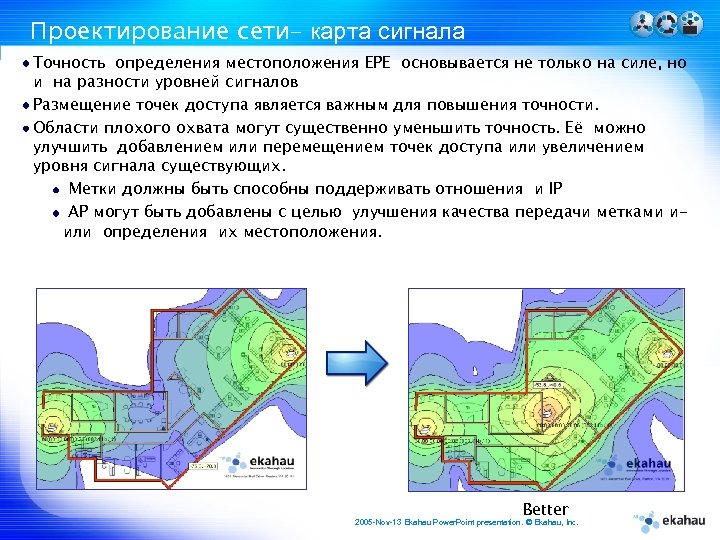

Проектирование сети– карта сигнала Точность определения местоположения EPE основывается не только на силе, но и на разности уровней сигналов Размещение точек доступа является важным для повышения точности. Области плохого охвата могут существенно уменьшить точность. Её можно улучшить добавлением или перемещением точек доступа или увеличением уровня сигнала существующих. Метки должны быть способны поддерживать отношения и IP АР могут быть добавлены с целью улучшения качества передачи метками иили определения их местоположения. Better 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Предустановочный регламент проверки Удостоверьтесь, что сервер соответствует запрошенным требованиям Блокируйте любое ПО системы защиты доступа Установите на сервер статический IP-адрес Удостоверьтесь, что сервер имеет доступ к WLAN Установка нуждается в правах доступа локального Администратора на сервере, а также права на инсталляцию сервисов. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

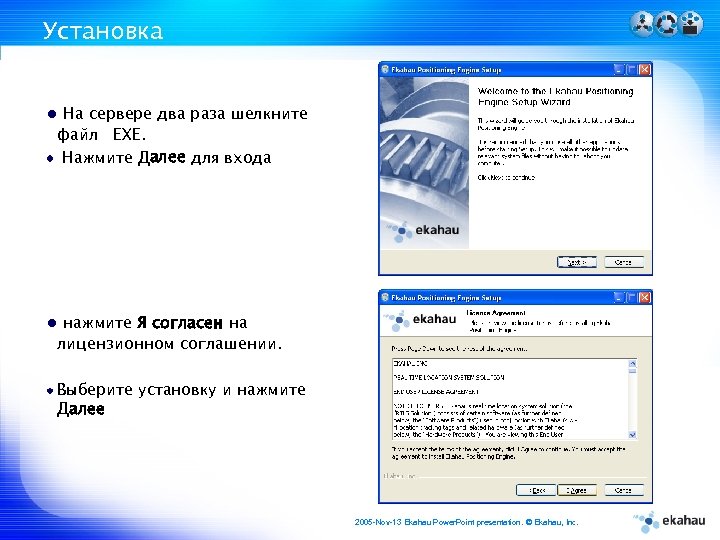

Установка На сервере два раза шелкните файл EXE. Нажмите Далее для входа нажмите Я согласен на лицензионном соглашении. Выберите установку и нажмите Далее 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

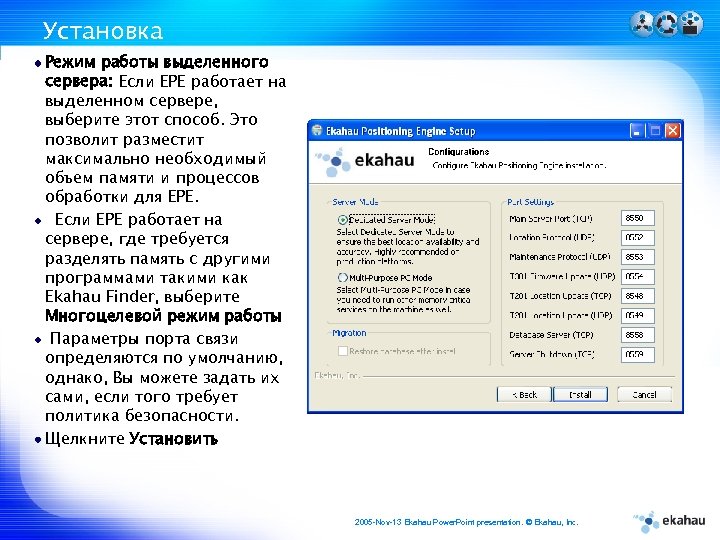

Установка Режим работы выделенного сервера: Если EPE работает на выделенном сервере, выберите этот способ. Это позволит разместит максимально необходимый объем памяти и процессов обработки для EPE. Если EPE работает на сервере, где требуется разделять память с другими программами такими как Ekahau Finder, выберите Многоцелевой режим работы Параметры порта связи определяются по умолчанию, однако, Вы можете задать их сами, если того требует политика безопасности. Щелкните Установить 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

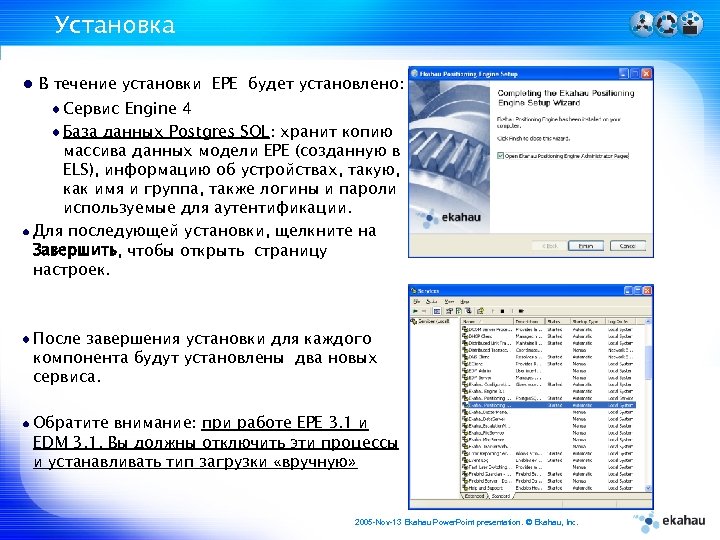

Установка В течение установки EPE будет установлено: Сервис Engine 4 База данных Postgres SQL: хранит копию массива данных модели ЕРЕ (созданную в ELS), информацию об устройствах, такую, как имя и группа, также логины и пароли используемые для аутентификации. Для последующей установки, щелкните на Завершить, чтобы открыть страницу настроек. После завершения установки для каждого компонента будут установлены два новых сервиса. Обратите внимание: при работе EPE 3. 1 и EDM 3. 1, Вы должны отключить эти процессы и устанавливать тип загрузки «вручную» 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

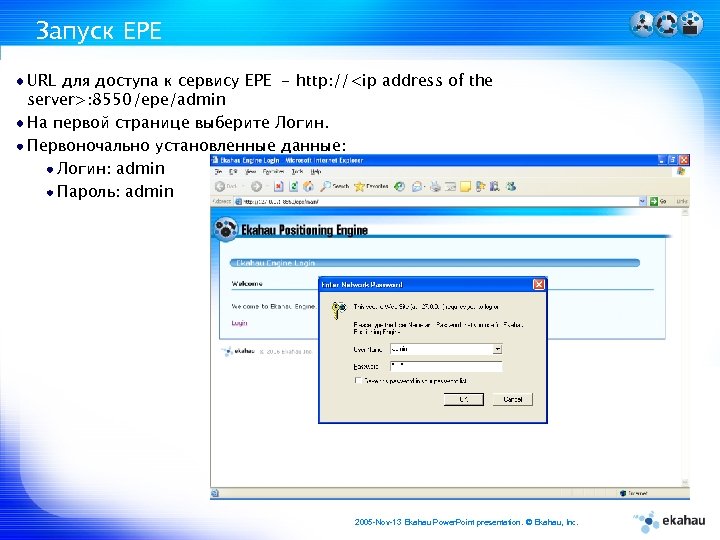

Запуск EPE URL для доступа к сервису EPE - http: //

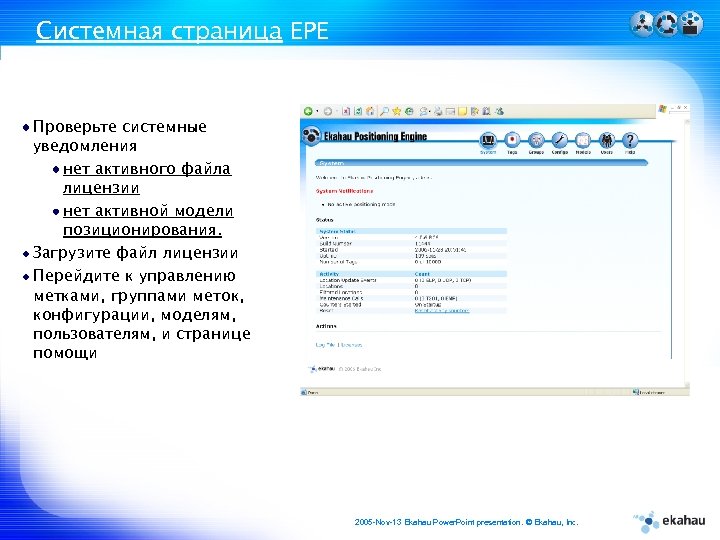

Системная страница EPE Проверьте системные уведомления нет активного файла лицензии нет активной модели позиционирования. Загрузите файл лицензии Перейдите к управлению метками, группами меток, конфигурации, моделям, пользователям, и странице помощи 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

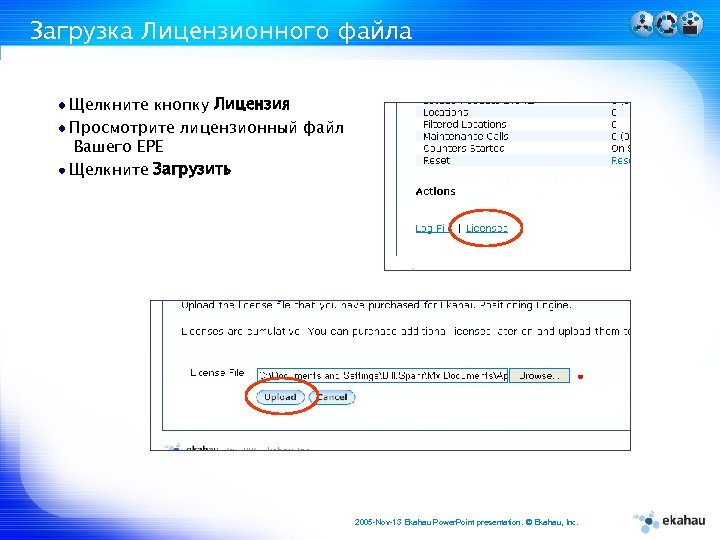

Загрузка Лицензионного файла Щелкните кнопку Лицензия Просмотрите лицензионный файл Вашего EPE Щелкните Загрузить 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Страница меток Здесь находятся уведомления от всех меток, активных в системе. Метки, ожидающие ввода команд, будут выделены ЖИРНЫМ шрифтом. Метки, с пропущенными оперативными данными загрузки местоположения или интервала обслуживания, будут показаны КРАСНЫМ. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

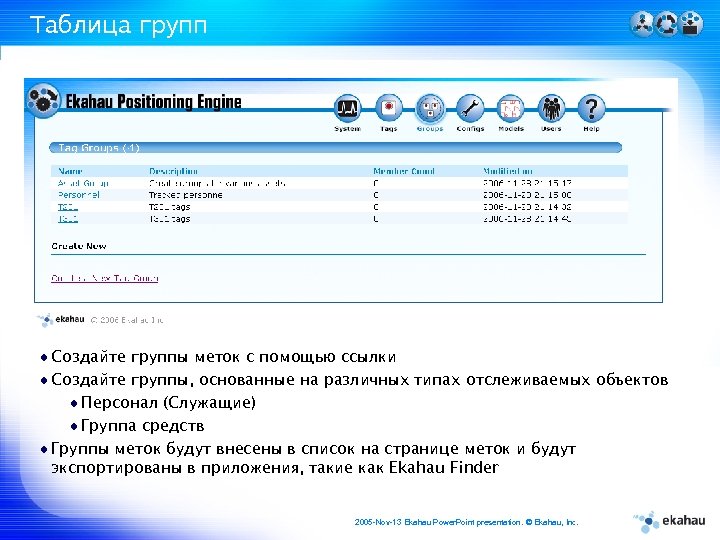

Таблица групп Создайте группы меток с помощью ссылки Создайте группы, основанные на различных типах отслеживаемых объектов Персонал (Служащие) Группа средств Группы меток будут внесены в список на странице меток и будут экспортированы в приложения, такие как Ekahau Finder 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Таблица конфигураций Страница конфигураций используется для: Создания файлов конфигураций меток T 201 и T 301 Загрузки файлов с прошивками Проверки файлов нормализации 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

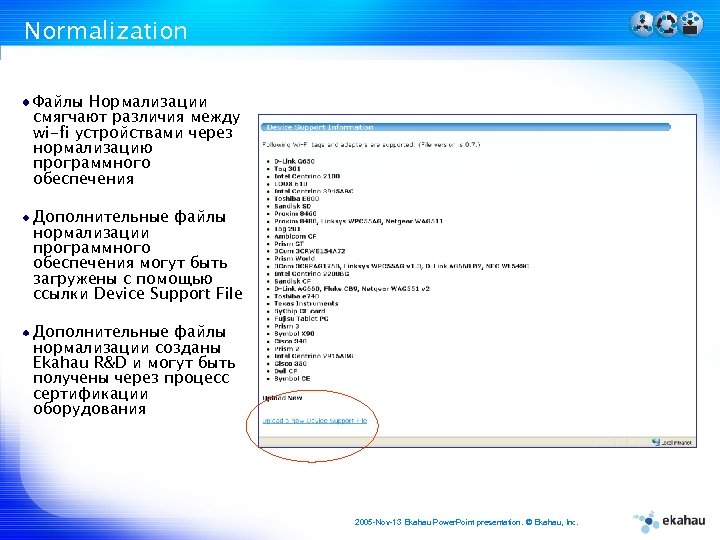

Normalization Файлы Нормализации смягчают различия между wi-fi устройствами через нормализацию программного обеспечения Дополнительные файлы нормализации программного обеспечения могут быть загружены с помощью ссылки Device Support File Дополнительные файлы нормализации созданы Ekahau R&D и могут быть получены через процесс сертификации оборудования 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

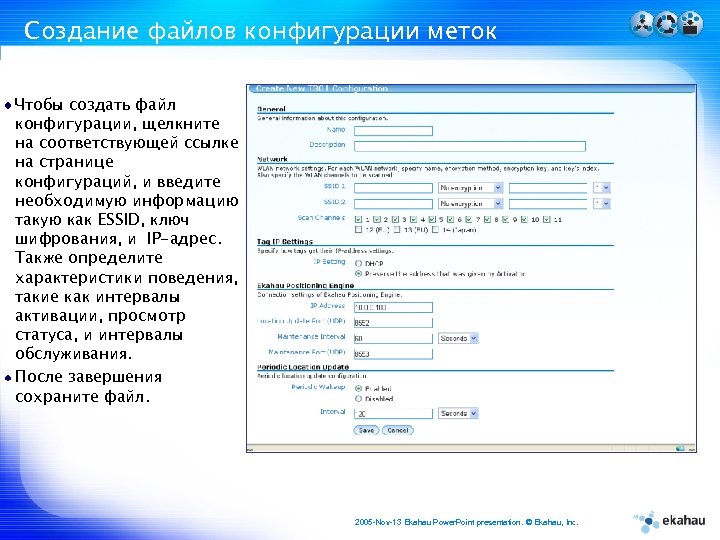

Создание файлов конфигурации меток Чтобы создать файл конфигурации, щелкните на соответствующей ссылке на странице конфигураций, и введите необходимую информацию такую как ESSID, ключ шифрования, и IP-адрес. Также определите характеристики поведения, такие как интервалы активации, просмотр статуса, и интервалы обслуживания. После завершения сохраните файл. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

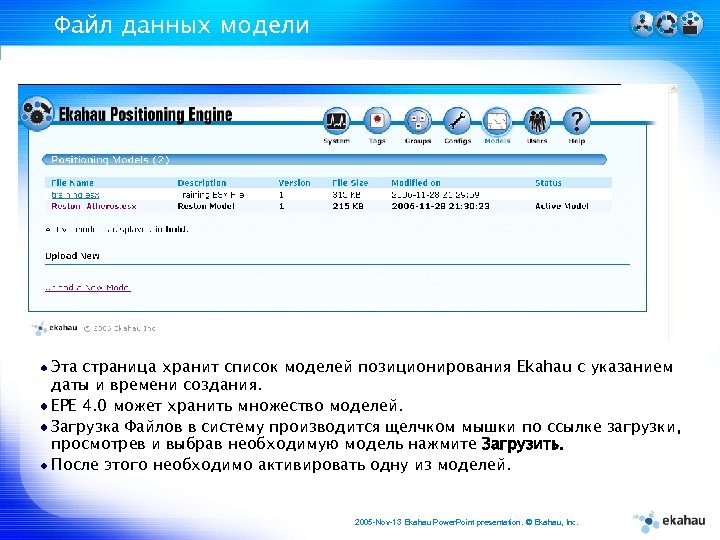

Файл данных модели Эта страница хранит список моделей позиционирования Ekahau с указанием даты и времени создания. EPE 4. 0 может хранить множество моделей. Загрузка Файлов в систему производится щелчком мышки по ссылке загрузки, просмотрев и выбрав необходимую модель нажмите Загрузить. После этого необходимо активировать одну из моделей. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

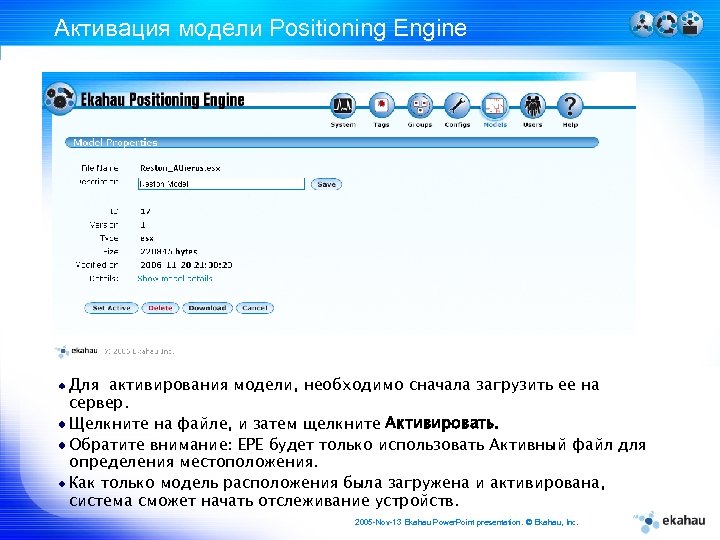

Активация модели Positioning Engine Для активирования модели, необходимо сначала загрузить ее на сервер. Щелкните на файле, и затем щелкните Активировать. Обратите внимание: EPE будет только использовать Активный файл для определения местоположения. Как только модель расположения была загружена и активирована, система сможет начать отслеживание устройств. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

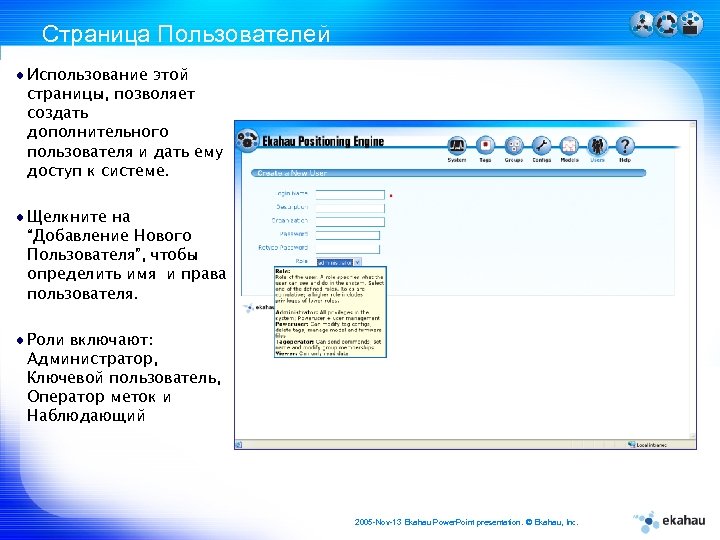

Страница Пользователей Использование этой страницы, позволяет создать дополнительного пользователя и дать ему доступ к системе. Щелкните на “Добавление Нового Пользователя”, чтобы определить имя и права пользователя. Роли включают: Администратор, Ключевой пользователь, Оператор меток и Наблюдающий 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
Управление метками – T 201 Метки необходимо предварительно запрограммировать для обеспечения соединения с системой позиционирования Изначально метки T 201 поставляются с параметрами по умолчанию WLAN SSID: rtlsconfig WEP Key: Rcd 5 q T 201 может быть запрограммирована через АР с параметрами по умолчанию, или через CLI Необходимые параметры для установки: WLAN SSID 1 WLAN WEP 1 IP сервера Maintenance IP Используемый метод IP ОБРАТИТЕ ВНИМАНИЕ: Пожалуйста консультируйтесь с руководством пользователя Т 201 для предварительной информации относительно программирования параметров и опций. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

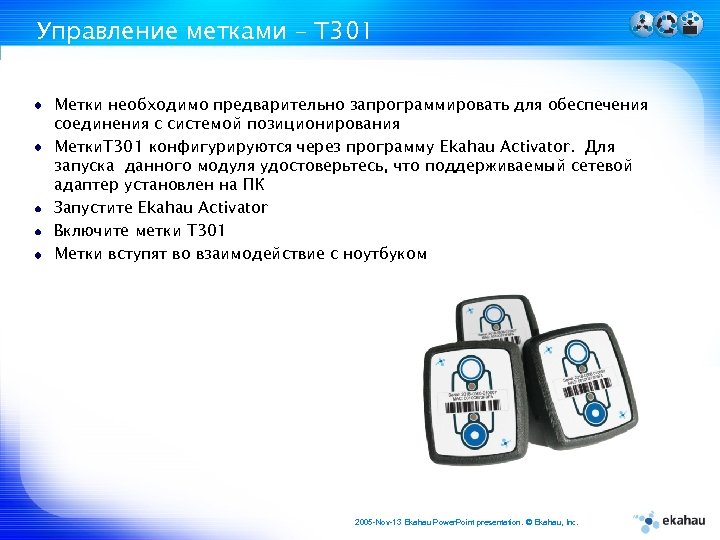

Управление метками – T 301 Метки необходимо предварительно запрограммировать для обеспечения соединения с системой позиционирования Метки. T 301 конфигурируются через программу Ekahau Activator. Для запуска данного модуля удостоверьтесь, что поддерживаемый сетевой адаптер установлен на ПК Запустите Ekahau Activator Включите метки T 301 Метки вступят во взаимодействие с ноутбуком 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

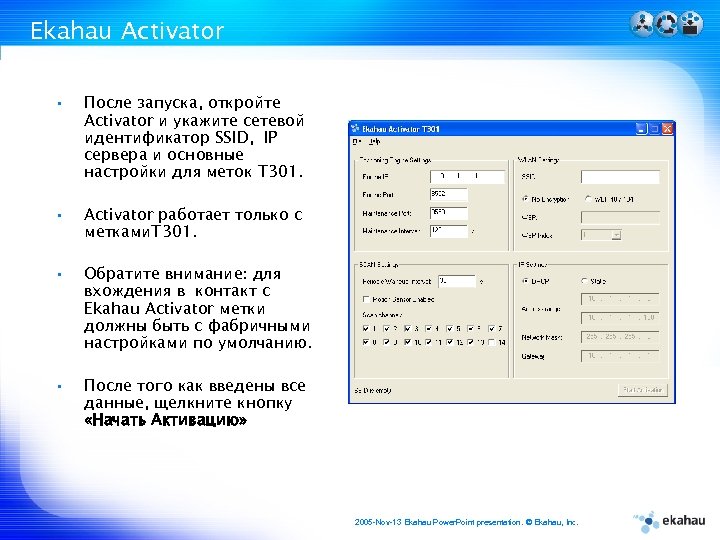

Ekahau Activator • После запуска, откройте Activator и укажите сетевой идентификатор SSID, IP сервера и основные настройки для меток T 301. • Activator работает только с метками. T 301. • Обратите внимание: для вхождения в контакт с Ekahau Activator метки должны быть с фабричными настройками по умолчанию. • После того как введены все данные, щелкните кнопку «Начать Активацию» 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

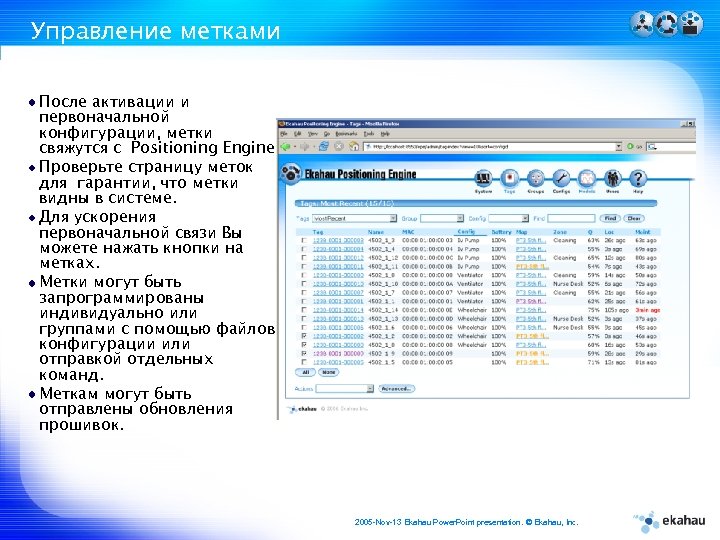

Управление метками После активации и первоначальной конфигурации, метки свяжутся с Positioning Engine Проверьте страницу меток для гарантии, что метки видны в системе. Для ускорения первоначальной связи Вы можете нажать кнопки на метках. Метки могут быть запрограммированы индивидуально или группами с помощью файлов конфигурации или отправкой отдельных команд. Меткам могут быть отправлены обновления прошивок. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

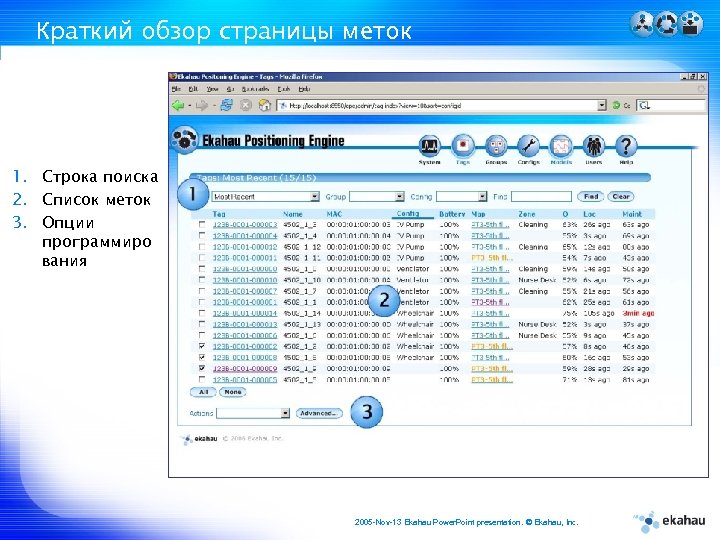

Краткий обзор страницы меток 1. Строка поиска 2. Список меток 3. Опции программиро вания 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

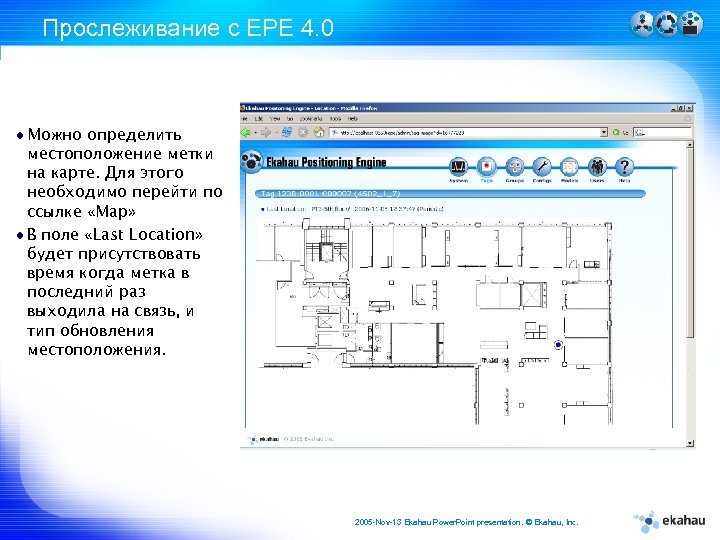

Прослеживание с EPE 4. 0 Можно определить местоположение метки на карте. Для этого необходимо перейти по ссылке «Map» В поле «Last Location» будет присутствовать время когда метка в последний раз выходила на связь, и тип обновления местоположения. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

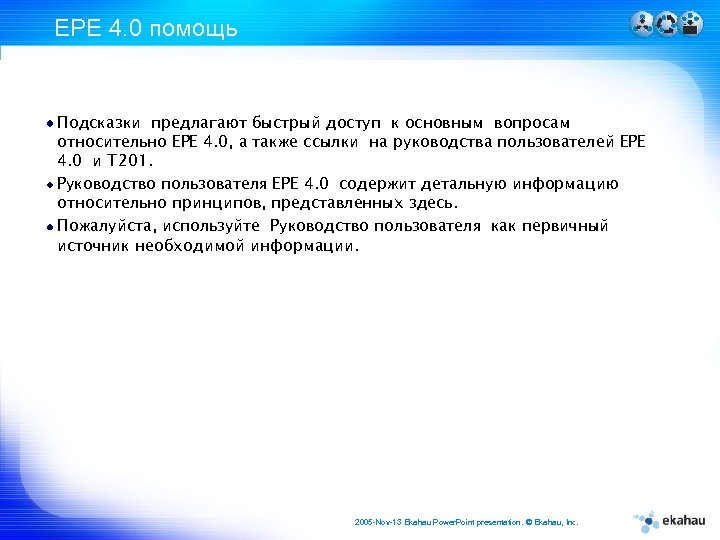

EPE 4. 0 помощь Подсказки предлагают быстрый доступ к основным вопросам относительно EPE 4. 0, а также ссылки на руководства пользователей EPE 4. 0 и T 201. Руководство пользователя EPE 4. 0 содержит детальную информацию относительно принципов, представленных здесь. Пожалуйста, используйте Руководство пользователя как первичный источник необходимой информации. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

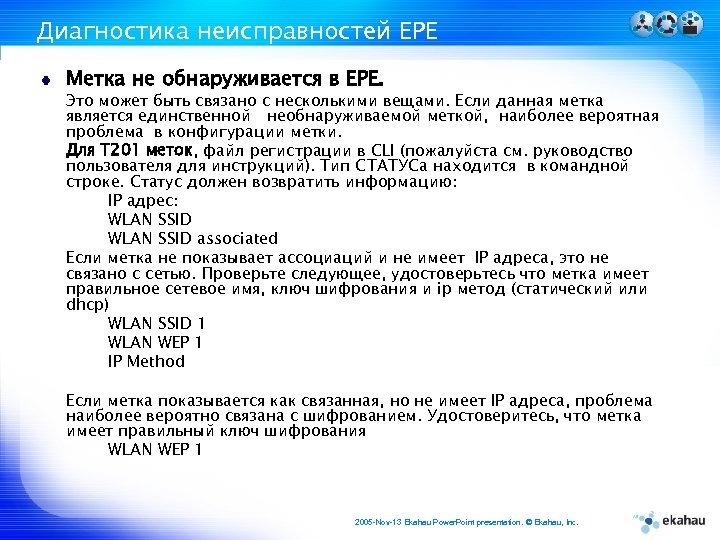

Диагностика неисправностей ЕРЕ Метка не обнаруживается в EPE. Это может быть связано с несколькими вещами. Если данная метка является единственной необнаруживаемой меткой, наиболее вероятная проблема в конфигурации метки. Для T 201 меток, файл регистрации в CLI (пожалуйста см. руководство пользователя для инструкций). Тип СТАТУСа находится в командной строке. Статус должен возвратить информацию: IP адрес: WLAN SSID associated Если метка не показывает ассоциаций и не имеет IP адреса, это не связано с сетью. Проверьте следующее, удостоверьтесь что метка имеет правильное сетевое имя, ключ шифрования и ip метод (статический или dhcp) WLAN SSID 1 WLAN WEP 1 IP Method Если метка показывается как связанная, но не имеет IP адреса, проблема наиболее вероятно связана с шифрованием. Удостоверитесь, что метка имеет правильный ключ шифрования WLAN WEP 1 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

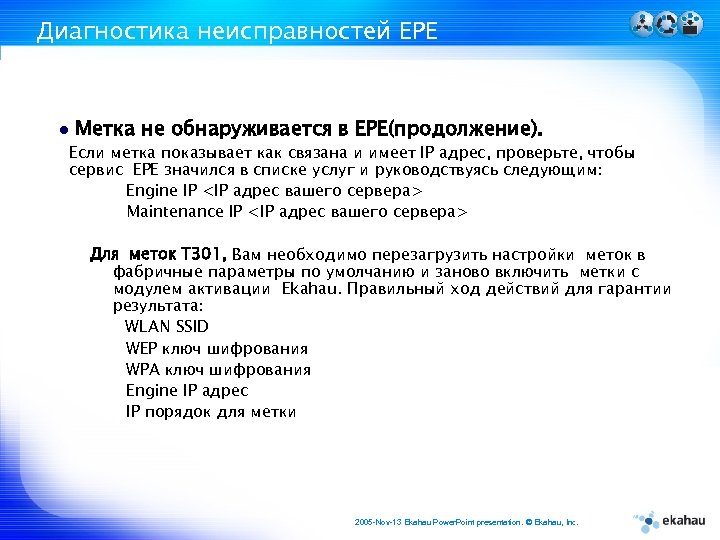

Диагностика неисправностей ЕРЕ Метка не обнаруживается в EPE(продолжение). Если метка показывает как связана и имеет IP адрес, проверьте, чтобы сервис EPE значился в списке услуг и руководствуясь следующим: Engine IP
EPE диагностика Точность метки снижается с отдалением. Это может также быть связано с несколькими вещами. Проверьте ELS, для гарантии, что Вы имеете соответствующую зону охвата Проверьте что Вы отметили пути перемещений и провели измерения в области. Если возможно, поможет установка дополнительных точек доступа. Можно расширить инфраструктуру или добавить уровень сигнала точек доступа. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.

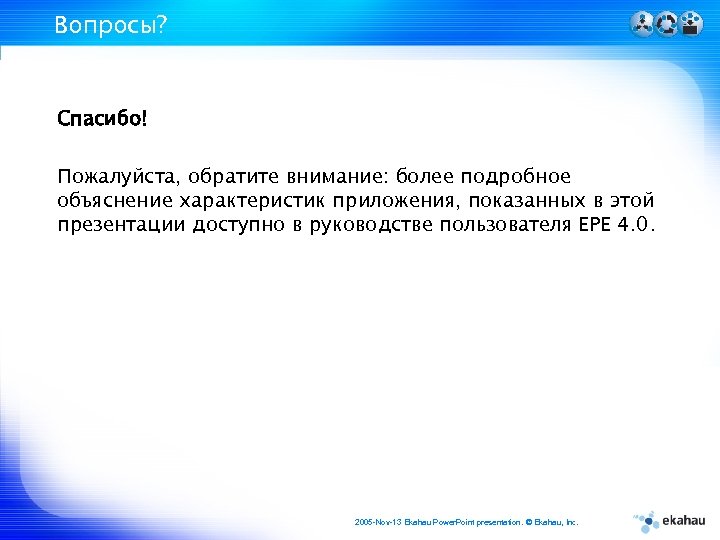

Вопросы? Спасибо! Пожалуйста, обратите внимание: более подробное объяснение характеристик приложения, показанных в этой презентации доступно в руководстве пользователя EPE 4. 0. 2005 -Nov-13 Ekahau Power. Point presentation. © Ekahau, Inc.
