Эффективное хранение данных с применением дисковых массивов ЕМС

Эффективное хранение данных с применением дисковых массивов ЕМС. Опыт заказчиков КРОК и актуальные тенденции. Дмитрий Дощаный, ведущий инженер компании КРОК

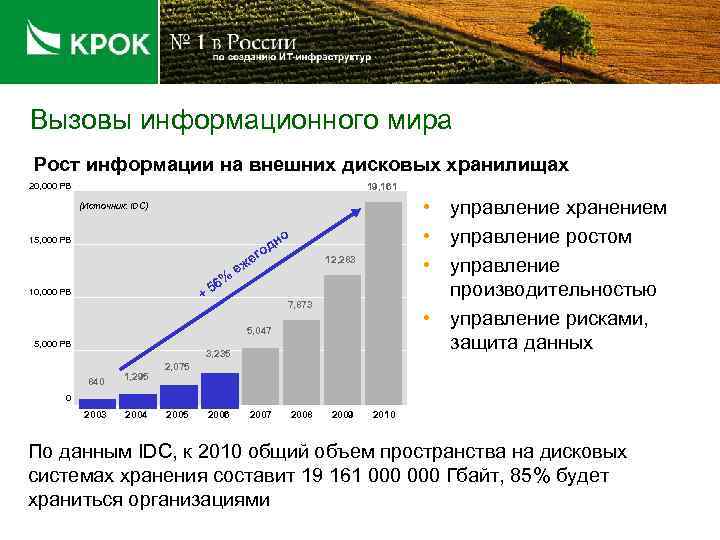

Вызовы информационного мира Рост информации на внешних дисковых хранилищах 20, 000 PB 19, 161 • управление хранением • управление ростом • управление производительностью • управление рисками, защита данных (Источник: IDC) но 15, 000 PB д го е еж Информационный % 56 + мир 12, 283 10, 000 PB 7, 873 5, 047 5, 000 PB 3, 235 840 1, 295 2, 075 0 2003 2004 2005 2006 2007 2008 2009 2010 По данным IDC, к 2010 общий объем пространства на дисковых системах хранения составит 19 161 000 Гбайт, 85% будет храниться организациями

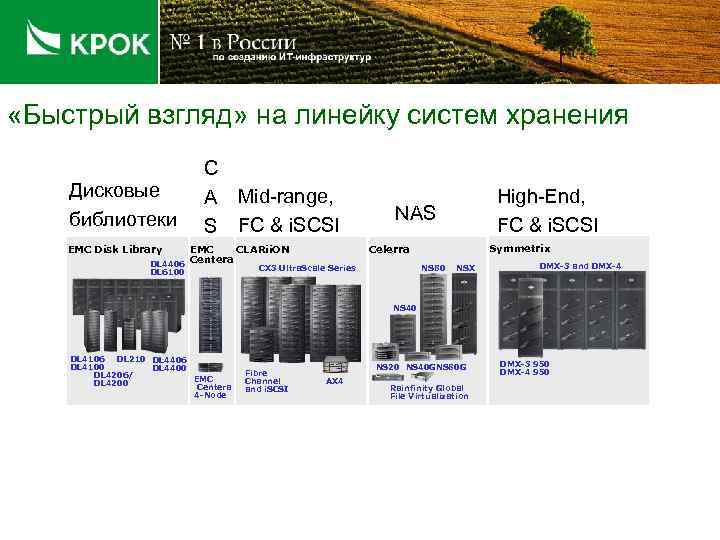

«Быстрый взгляд» на линейку систем хранения Дисковые библиотеки EMC Disk Library DL 4406 DL 6100 C A Mid-range, S FC & i. SCSI EMC CLARii. ON Centera High-End, FC & i. SCSI NAS Symmetrix Celerra CX 3 Ultra. Scale Series NS 80 NSX DMX-3 and DMX-4 NS 40 DL 4106 DL 210 DL 4406 DL 4100 DL 4400 DL 4206/ EMC DL 4200 Centera 4 -Node Fibre Channel and i. SCSI NS 20 NS 40 GNS 80 G AX 4 Rainfinity Global File Virtualization DMX-3 950 DMX-4 950

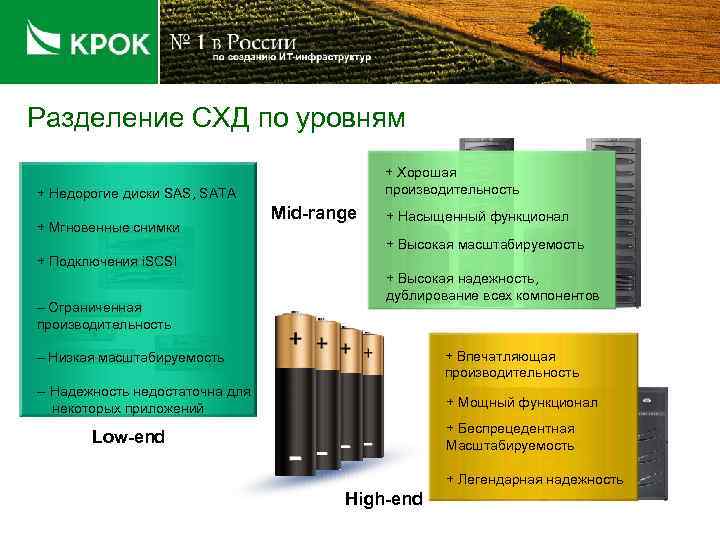

Разделение СХД по уровням + Хорошая производительность + Недорогие диски SAS, SATA + Мгновенные снимки Mid-range + Насыщенный функционал + Высокая масштабируемость + Подключения i. SCSI – Ограниченная производительность + Высокая надежность, дублирование всех компонентов – Низкая масштабируемость + Впечатляющая производительность -- Надежность недостаточна для некоторых приложений + Мощный функционал + Беспрецедентная Масштабируемость Low-end + Легендарная надежность High-end

Уровни хранения внутри одного массива Virtual Provisioning Ультрабыстрые FLASH носители Dynamic Cache Partitioning Многоуровневое хранилище в пределах одной системы Symmetrix DMX 4 Symmetrix Priority Controls Перенос томов между уровнями без остановки приложений Tier 0 Information Tier 1 Information New!! FLASH drives RAID 5 10 K RPM 400 GB Tier 2 Information RAID 1 15 K RPM 146 GB RAID 6 7, 200 RPM 500 GB Tier 3 Information

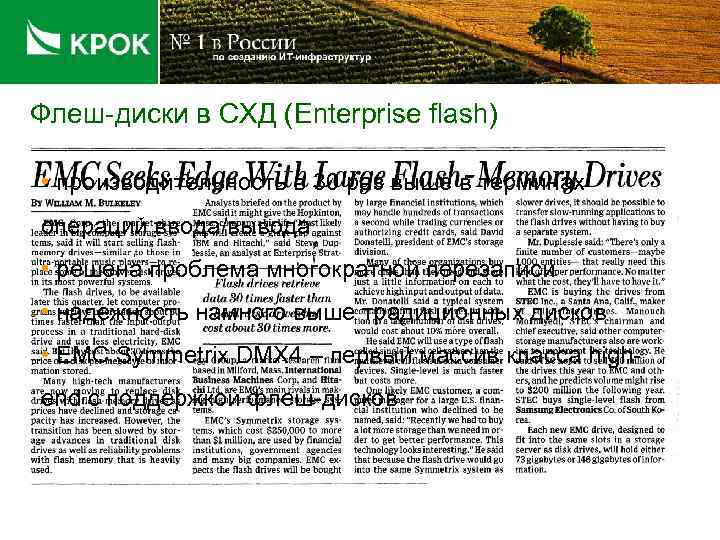

Флеш-диски в СХД (Enterprise flash) • производительность в 30 раз выше в терминах операций ввода/вывода • решена проблема многократной перезаписи • надежность намного выше традиционных дисков • EMC Symmetrix DMX 4 – первый массив класса highend c поддержкой флеш-дисков

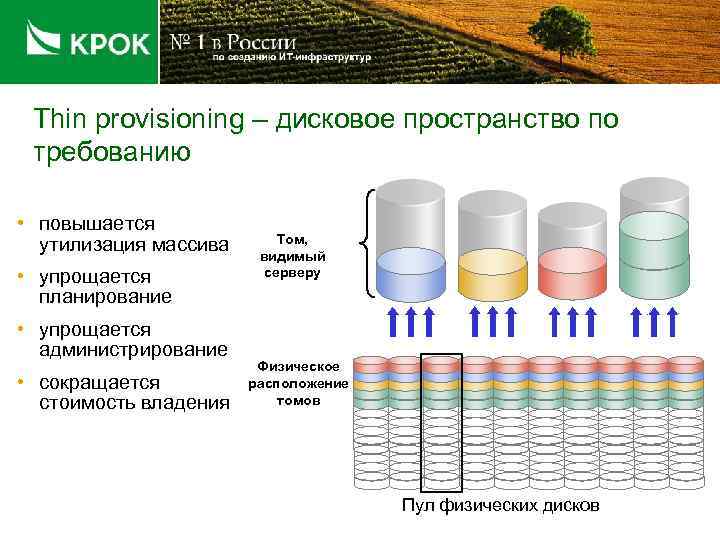

Thin provisioning – дисковое пространство по требованию • повышается утилизация массива • упрощается планирование • упрощается администрирование • сокращается стоимость владения Том, видимый серверу Физическое расположение томов Пул физических дисков

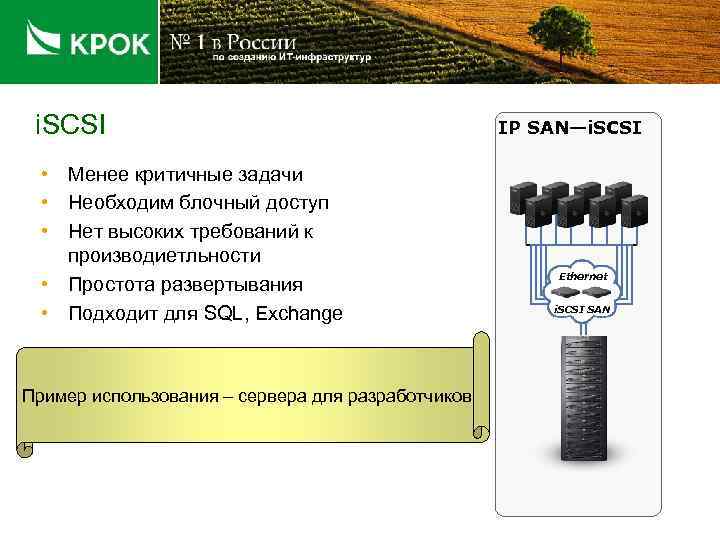

i. SCSI • Менее критичные задачи • Необходим блочный доступ • Нет высоких требований к производиетльности • Простота развертывания • Подходит для SQL, Exchange Пример использования – сервера для разработчиков IP SAN—i. SCSI Ethernet i. SCSI SAN

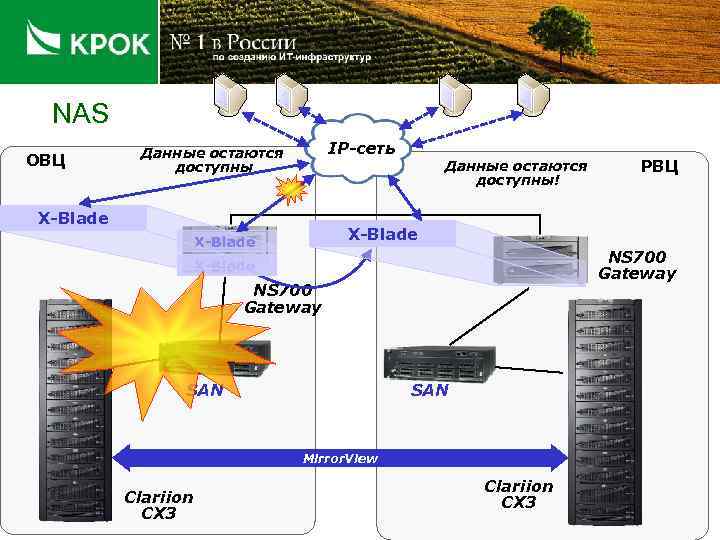

NAS ОВЦ IP-сеть Данные остаются доступны X-Blade Данные остаются доступны! X-Blade NS 700 Gateway SAN Mirror. View Clariion CX 3 РВЦ Clariion CX 3

Управление ростом • • • Консолидация данных Планирование будущих потребностей Миграция данных Внедрение концепции ILM Thin provisioning

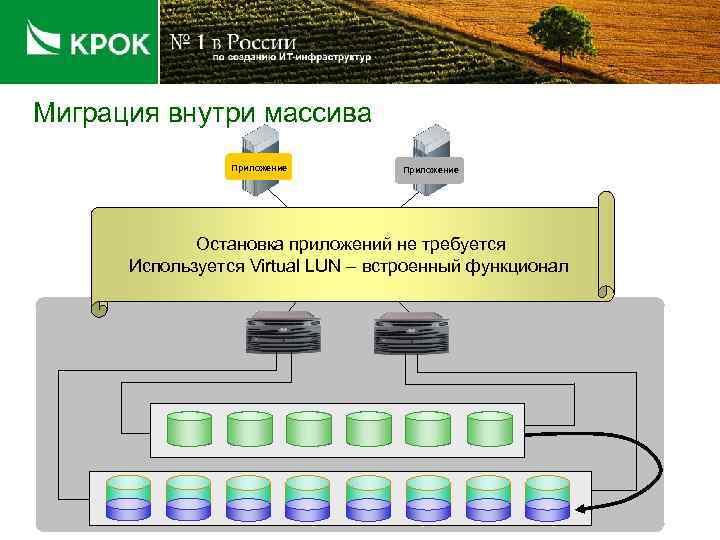

Миграция внутри массива Приложение Остановка приложений не требуется SAN Используется Virtual LUN – встроенный функционал

Миграция на новые системы хранения Раздел 1 SRDF Сервер БД 1 Сервер БД 2 Раздел 2 SRDF Переход на новые системы за 2 часа SAN DMX 1000 Миграция в существующей инфраструктуре DMX 1000 Раздел 1 SRDF Раздел 2 DMX 4

Защита данных • защита от катастроф • защита от ошибок пользователей • мгновенное восстановление • параллельные операции с данными • консолидированное резервное копирование • тестирование • отчетность

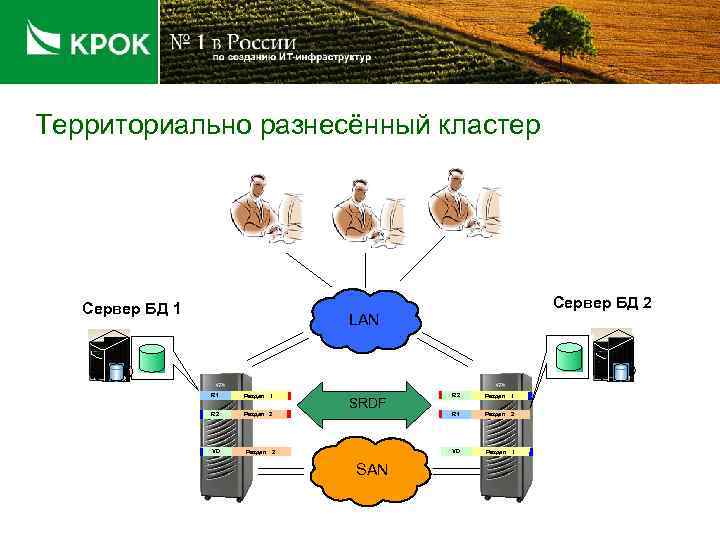

Территориально разнесённый кластер Сервер БД 1 Сервер БД 2 LAN R 1 Раздел 1 R 2 Раздел 2 VD Раздел 2 SAN R 2 Раздел 1 R 1 Раздел 2 VD SRDF Раздел 1

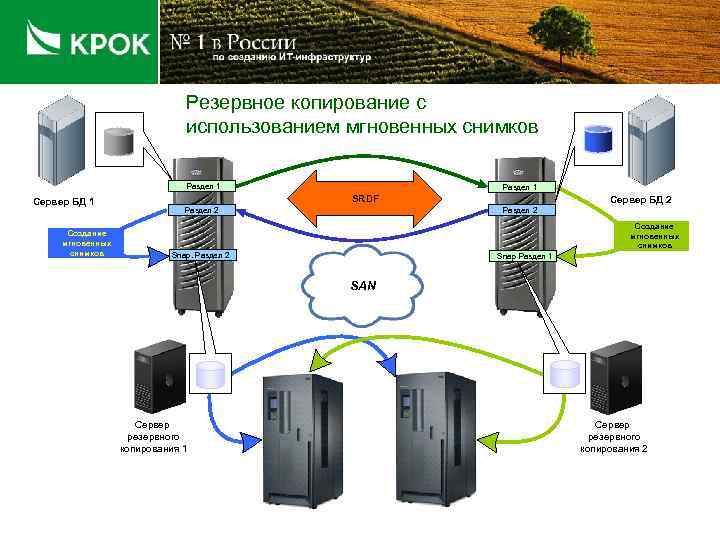

Резервное копирование с использованием мгновенных снимков Раздел 1 Сервер БД 1 Создание мгновенных снимков Раздел 1 SRDF Раздел 2 Сервер БД 2 Раздел 2 Создание мгновенных снимков Snap. Раздел 2 Snap Раздел 1 SAN Сервер резервного копирования 1 Сервер резервного копирования 2

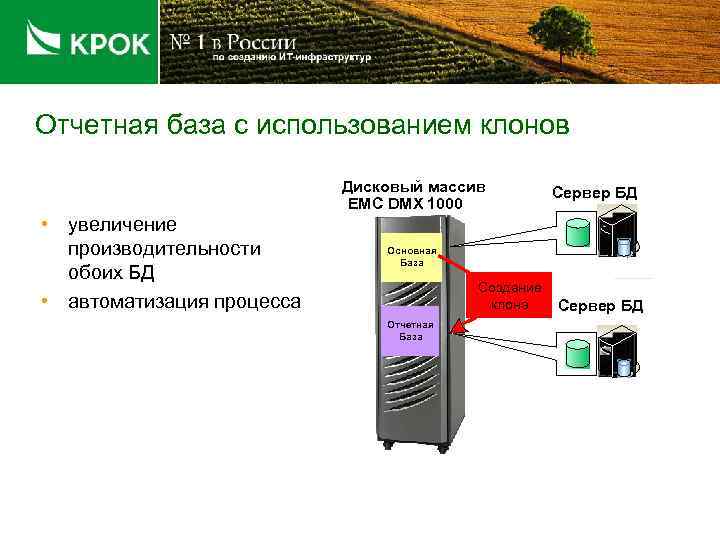

Отчетная база с использованием клонов Дисковый массив EMC DMX 1000 • увеличение производительности обоих БД • автоматизация процесса Сервер БД Основная База Создание клона Отчетная База Сервер БД

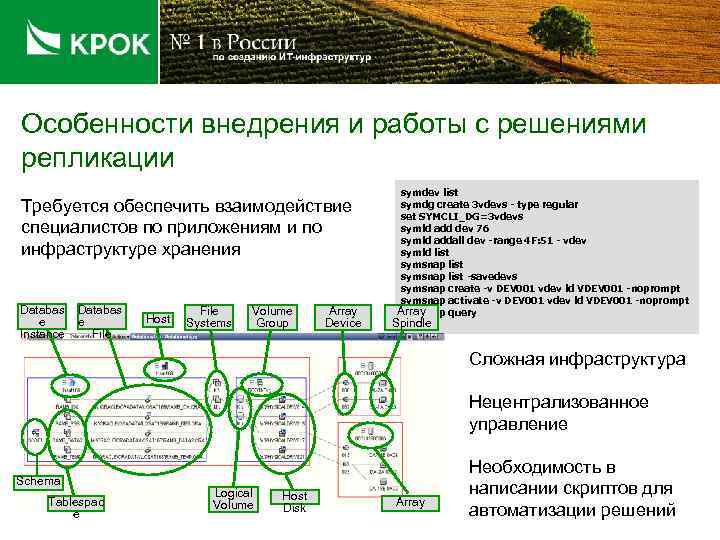

Особенности внедрения и работы с решениями репликации Требуется обеспечить взаимодействие специалистов по приложениям и по инфраструктуре хранения Databas e Instance Databas e File Host File Systems Volume Group Array Device symdev list symdg create 3 vdevs - type regular set SYMCLI_DG=3 vdevs symld add dev 76 symld addall dev -range 4 F: 51 - vdev symld list symsnap list -savedevs symsnap create -v DEV 001 vdev ld VDEV 001 -noprompt symsnap activate -v DEV 001 vdev ld VDEV 001 -noprompt Array symsnap query Spindle Сложная инфраструктура Нецентрализованное управление Schema Tablespac e Logical Volume Host Disk Array Необходимость в написании скриптов для автоматизации решений

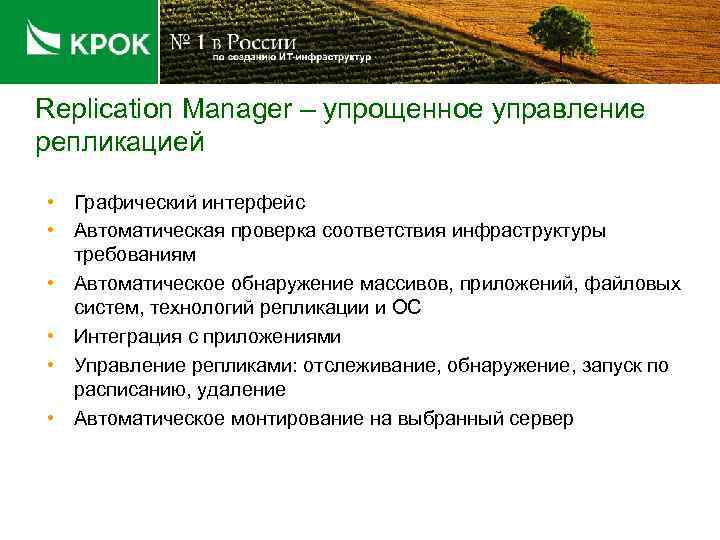

Replication Manager – упрощенное управление репликацией • Графический интерфейс • Автоматическая проверка соответствия инфраструктуры требованиям • Автоматическое обнаружение массивов, приложений, файловых систем, технологий репликации и ОС • Интеграция с приложениями • Управление репликами: отслеживание, обнаружение, запуск по расписанию, удаление • Автоматическое монтирование на выбранный сервер

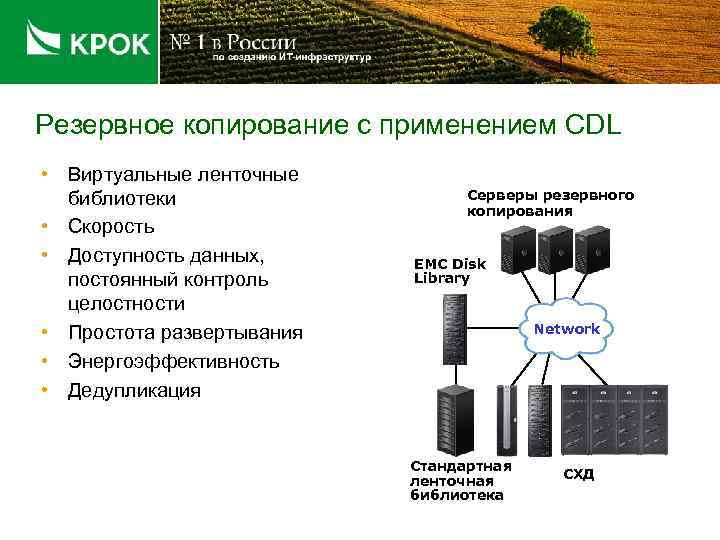

Резервное копирование с применением CDL • Виртуальные ленточные библиотеки • Скорость • Доступность данных, постоянный контроль целостности • Простота развертывания • Энергоэффективность • Дедупликация Серверы резервного копирования EMC Disk Library Network Стандартная ленточная библиотека СХД

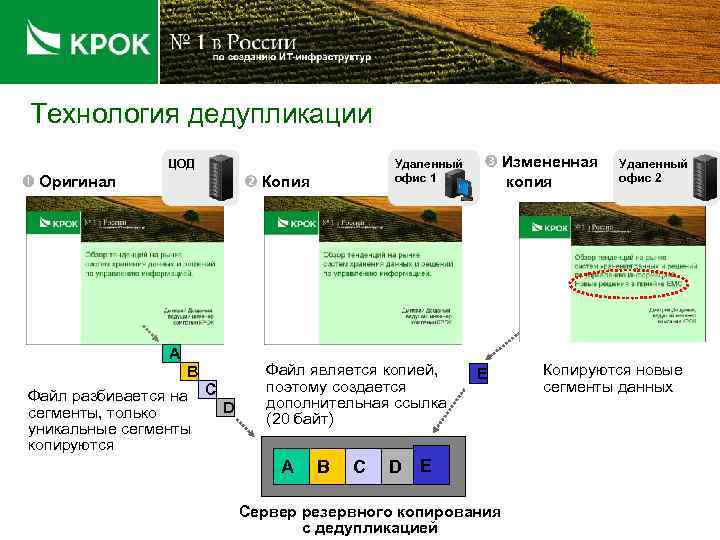

Технология дедупликации Удаленный офис 1 ЦОД Копия Оригинал A B Файл разбивается на C D сегменты, только уникальные сегменты копируются Файл является копией, поэтому создается дополнительная ссылка (20 байт) A B C D Измененная копия E E Сервер резервного копирования с дедупликацией Удаленный офис 2 Копируются новые сегменты данных

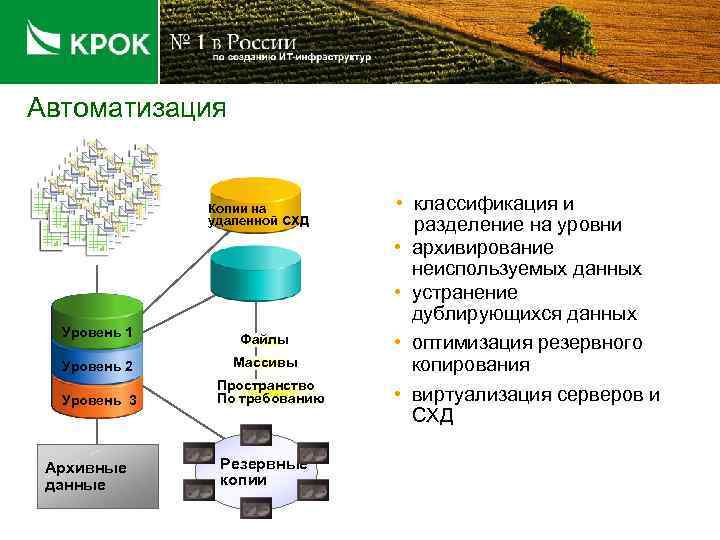

Автоматизация Копии на удаленной СХД Уровень 1 Production Уровень 2 Data Уровень 3 Архивные данные Файлы Массивы Пространство По требованию Резервные копии • классификация и разделение на уровни • архивирование неиспользуемых данных • устранение дублирующихся данных • оптимизация резервного копирования • виртуализация серверов и СХД

Спасибо за внимание! Дмитрий Дощаный, ведущий инженер компании КРОК, тел. : 974 -2274 #4603 DDoshaniy@croc. ru
