Единица информации - временной разрез Скважина

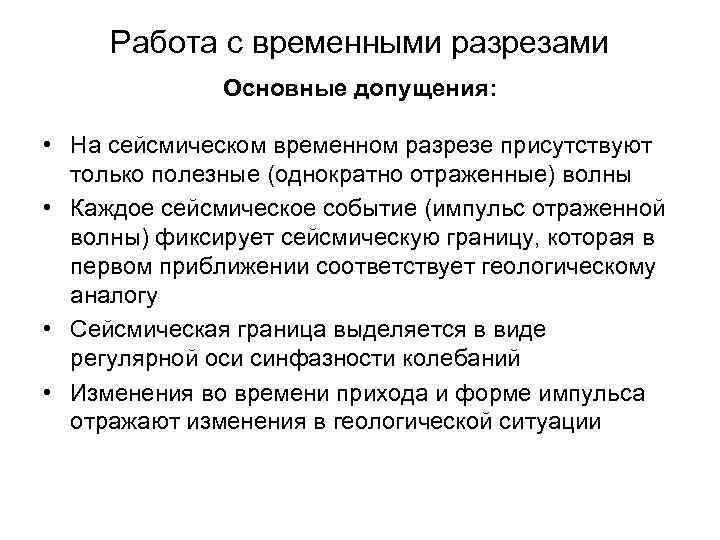

Работа с временными разрезами Основные допущения: • На сейсмическом временном разрезе присутствуют только полезные (однократно отраженные) волны • Каждое сейсмическое событие (импульс отраженной волны) фиксирует сейсмическую границу, которая в первом приближении соответствует геологическому аналогу • Сейсмическая граница выделяется в виде регулярной оси синфазности колебаний • Изменения во времени прихода и форме импульса отражают изменения в геологической ситуации

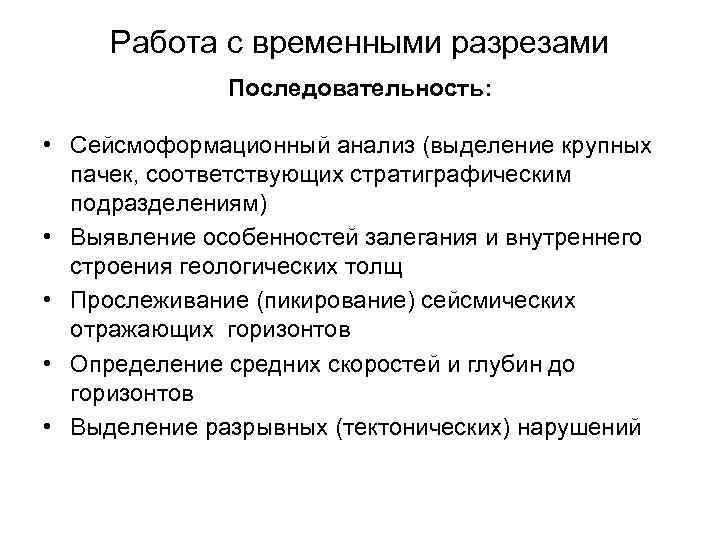

Работа с временными разрезами Последовательность: • Сейсмоформационный анализ (выделение крупных пачек, соответствующих стратиграфическим подразделениям) • Выявление особенностей залегания и внутреннего строения геологических толщ • Прослеживание (пикирование) сейсмических отражающих горизонтов • Определение средних скоростей и глубин до горизонтов • Выделение разрывных (тектонических) нарушений

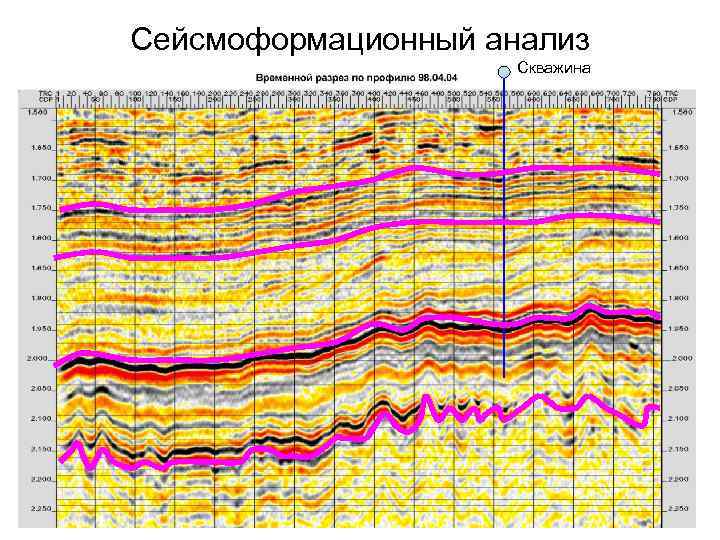

Сейсмоформационный анализ Скважина
Выявление особенностей залегания геологических толщ Скважина Согласное залегание толщ Антиклиналь Моноклиналь Синклиналь
Прослеживание (пикирование) сейсмических отражающих горизонтов Скважина Подошва свиты Глубина 2500 м

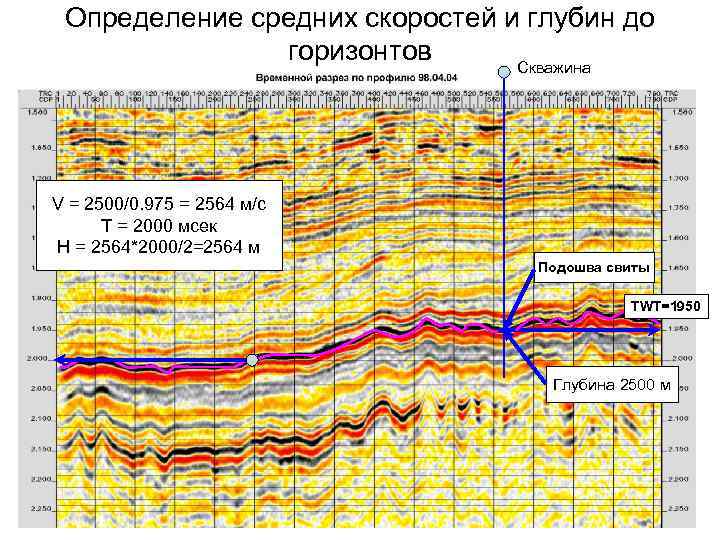

Определение средних скоростей и глубин до горизонтов Скважина V = 2500/0. 975 = 2564 м/с T = 2000 мсек H = 2564*2000/2=2564 м Подошва свиты TWT=1950 Глубина 2500 м

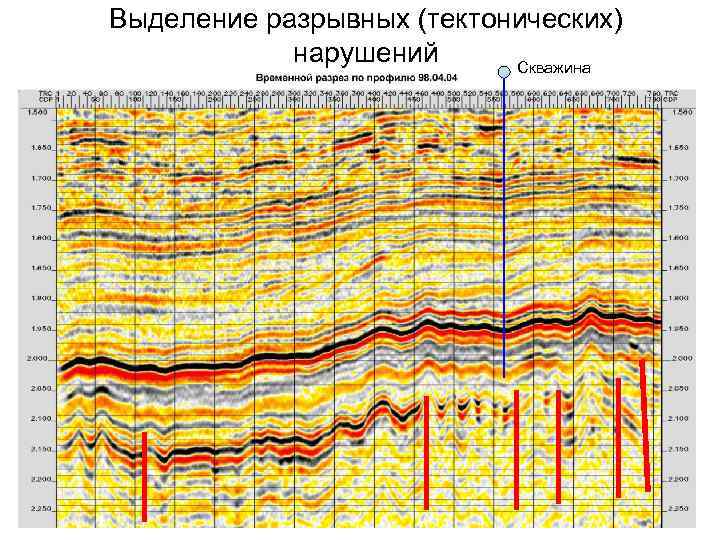

Выделение разрывных (тектонических) нарушений Скважина
