ECO 2000 АДРЕСНОАНАЛОГОВАЯ СЕРИЯ ECO 2000 Основные

ECO 2000 АДРЕСНОАНАЛОГОВАЯ СЕРИЯ

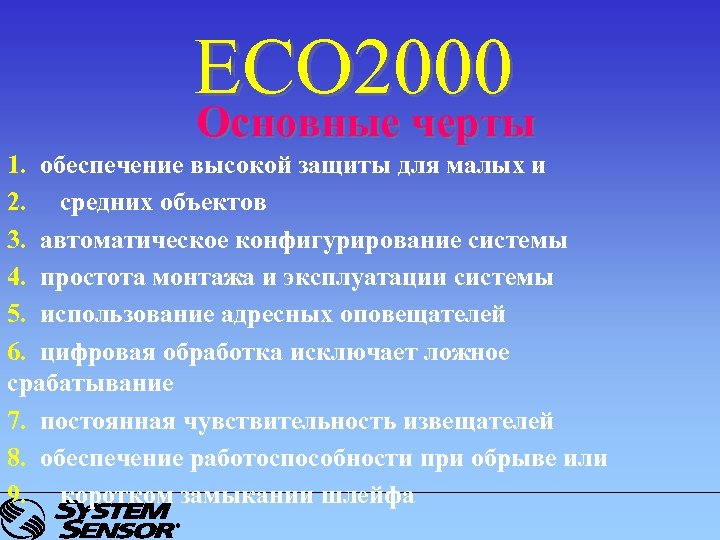

ECO 2000 Основные черты 1. обеспечение высокой защиты для малых и 2. средних объектов 3. автоматическое конфигурирование системы 4. простота монтажа и эксплуатации системы 5. использование адресных оповещателей 6. цифровая обработка исключает ложное срабатывание 7. постоянная чувствительность извещателей 8. обеспечение работоспособности при обрыве или 9. коротком замыкании шлейфа

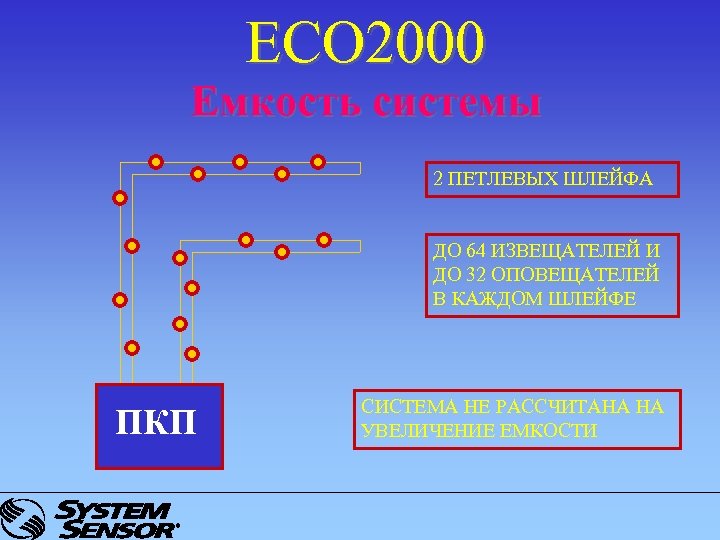

ECO 2000 Емкость системы 2 ПЕТЛЕВЫХ ШЛЕЙФА ДО 64 ИЗВЕЩАТЕЛЕЙ И ДО 32 ОПОВЕЩАТЕЛЕЙ В КАЖДОМ ШЛЕЙФЕ ПКП СИСТЕМА НЕ РАССЧИТАНА НА УВЕЛИЧЕНИЕ ЕМКОСТИ

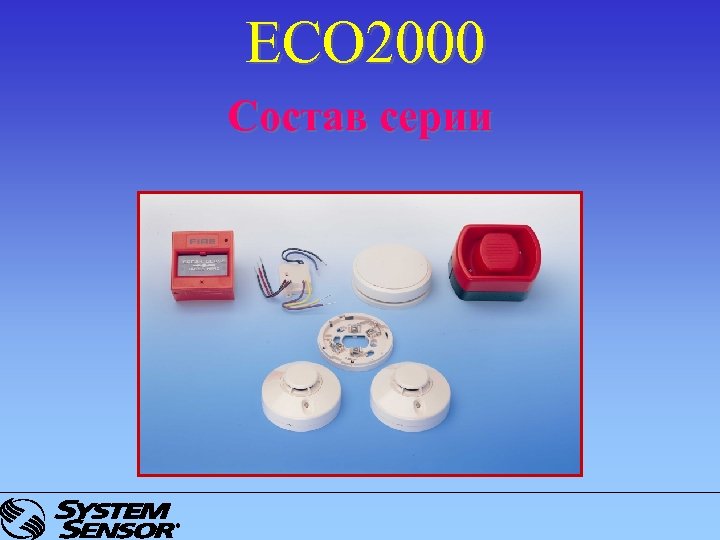

ECO 2000 Состав серии

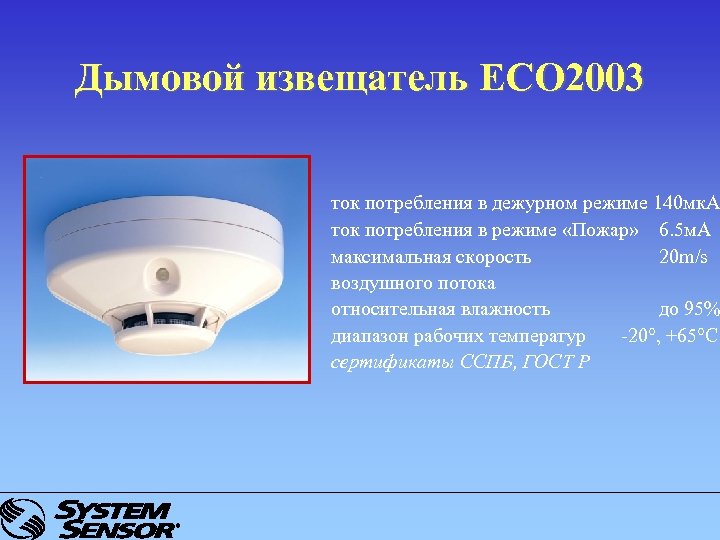

Дымовой извещатель ECO 2003 ток потребления в дежурном режиме 140 мк. А ток потребления в режиме «Пожар» 6. 5 м. A максимальная скорость 20 m/s воздушного потока относительная влажность до 95% диапазон рабочих температур -20°, +65°C сертификаты ССПБ, ГОСТ Р

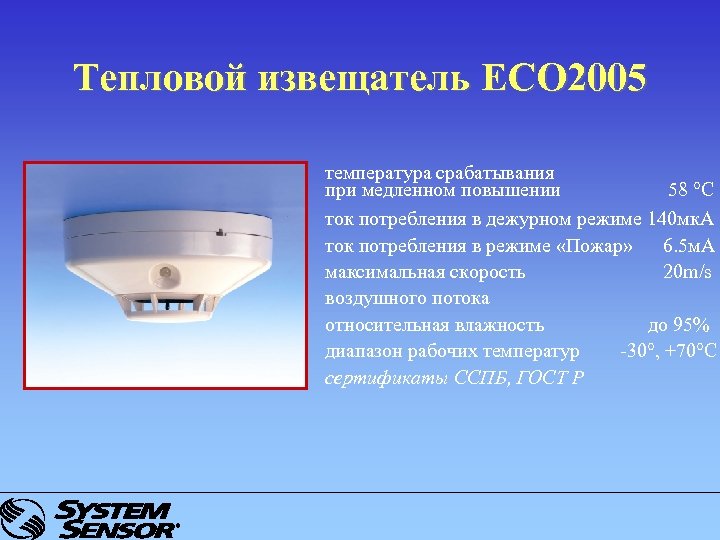

Тепловой извещатель ECO 2005 температура срабатывания при медленном повышении 58 °C ток потребления в дежурном режиме 140 мк. А ток потребления в режиме «Пожар» 6. 5 м. A максимальная скорость 20 m/s воздушного потока относительная влажность до 95% диапазон рабочих температур -30°, +70°C сертификаты ССПБ, ГОСТ Р

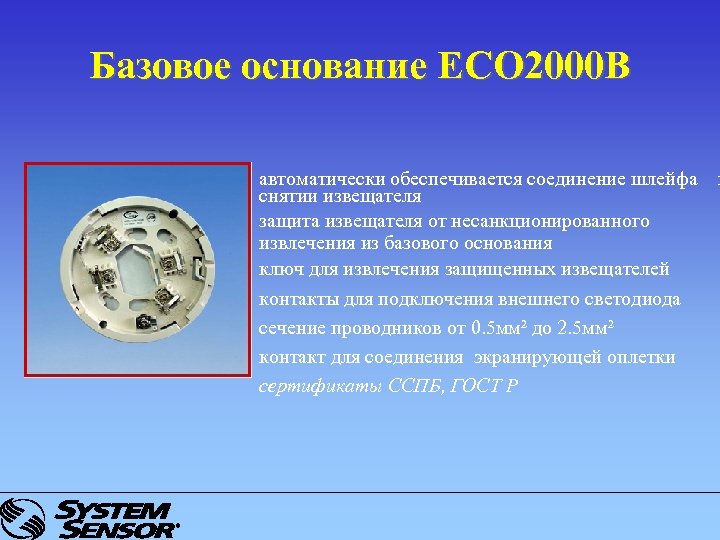

Базовое основание ECO 2000 B автоматически обеспечивается соединение шлейфа снятии извещателя защита извещателя от несанкционированного извлечения из базового основания ключ для извлечения защищенных извещателей контакты для подключения внешнего светодиода сечение проводников от 0. 5 мм² до 2. 5 мм² контакт для соединения экранирующей оплетки сертификаты ССПБ, ГОСТ Р п

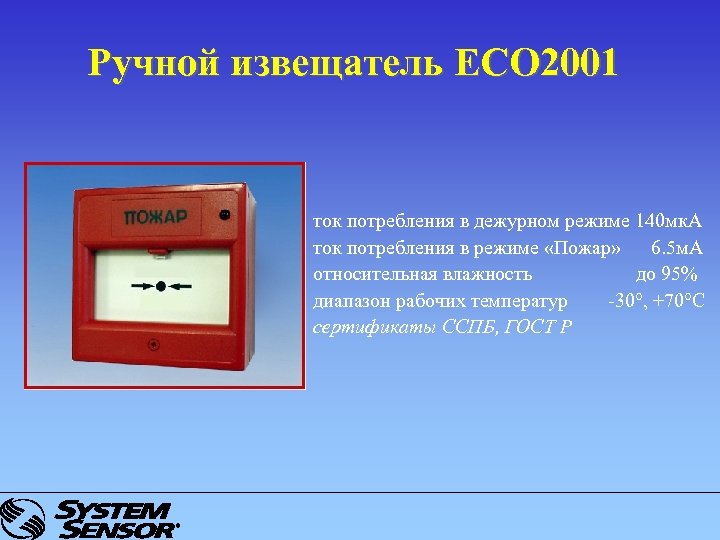

Ручной извещатель ECO 2001 ток потребления в дежурном режиме 140 мк. А ток потребления в режиме «Пожар» 6. 5 м. A относительная влажность до 95% диапазон рабочих температур -30°, +70°C сертификаты ССПБ, ГОСТ Р

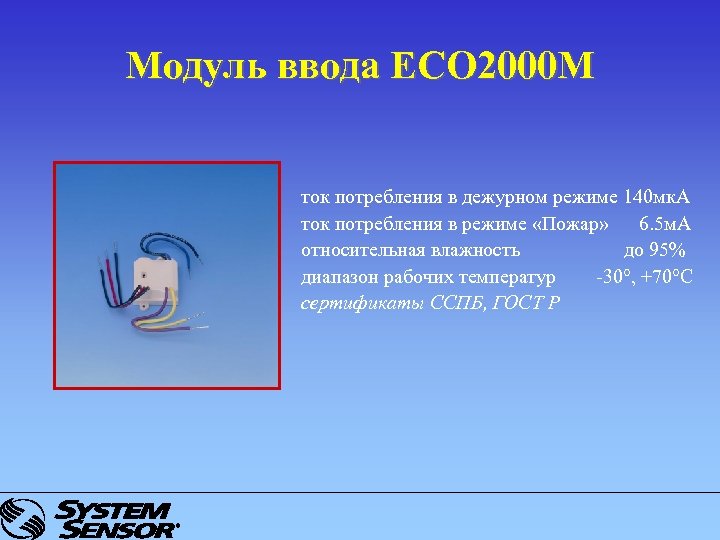

Модуль ввода ECO 2000 M ток потребления в дежурном режиме 140 мк. А ток потребления в режиме «Пожар» 6. 5 м. A относительная влажность до 95% диапазон рабочих температур -30°, +70°C сертификаты ССПБ, ГОСТ Р

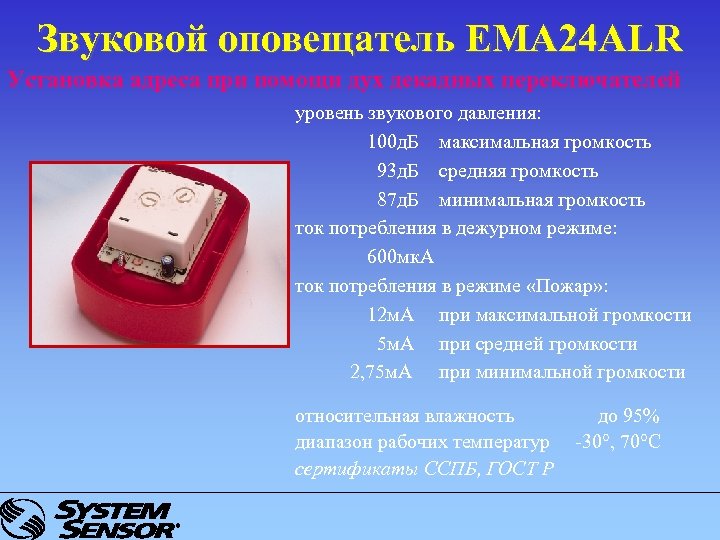

Звуковой оповещатель EMA 24 ALR Установка адреса при помощи дух декадных переключателей уровень звукового давления: 100 д. Б максимальная громкость 93 д. Б средняя громкость 87 д. Б минимальная громкость ток потребления в дежурном режиме: 600 мк. А ток потребления в режиме «Пожар» : 12 м. А при максимальной громкости 5 м. А при средней громкости 2, 75 м. А при минимальной громкости относительная влажность диапазон рабочих температур сертификаты ССПБ, ГОСТ Р до 95% -30°, 70°C

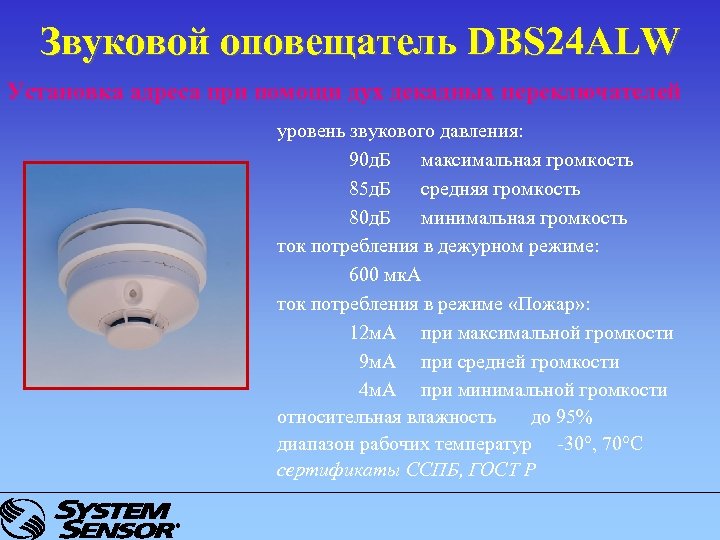

Звуковой оповещатель DBS 24 ALW Установка адреса при помощи дух декадных переключателей уровень звукового давления: 90 д. Б максимальная громкость 85 д. Б средняя громкость 80 д. Б минимальная громкость ток потребления в дежурном режиме: 600 мк. А ток потребления в режиме «Пожар» : 12 м. А при максимальной громкости 9 м. А при средней громкости 4 м. А при минимальной громкости относительная влажность до 95% диапазон рабочих температур -30°, 70°C сертификаты ССПБ, ГОСТ Р

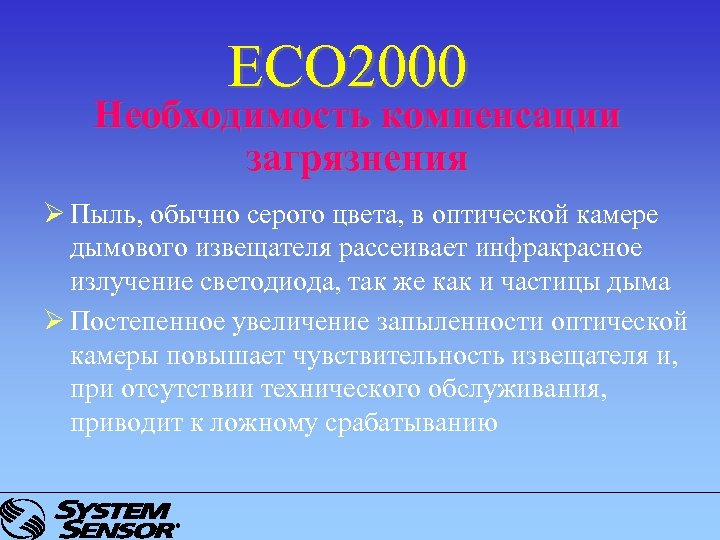

ECO 2000 Необходимость компенсации загрязнения Ø Пыль, обычно серого цвета, в оптической камере дымового извещателя рассеивает инфракрасное излучение светодиода, так же как и частицы дыма Ø Постепенное увеличение запыленности оптической камеры повышает чувствительность извещателя и, при отсутствии технического обслуживания, приводит к ложному срабатыванию

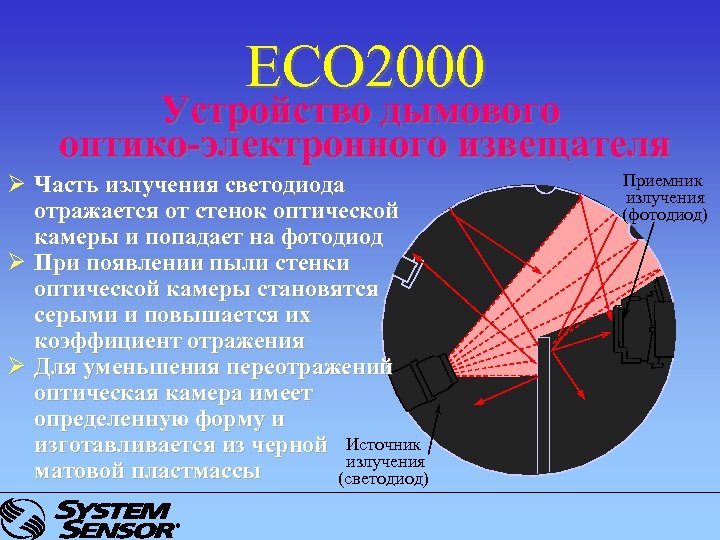

ECO 2000 Устройство дымового оптико-электронного извещателя Ø Часть излучения светодиода отражается от стенок оптической камеры и попадает на фотодиод Ø При появлении пыли стенки оптической камеры становятся серыми и повышается их коэффициент отражения Ø Для уменьшения переотражений оптическая камера имеет определенную форму и изготавливается из черной Источник излучения матовой пластмассы (светодиод) Приемник излучения (фотодиод)

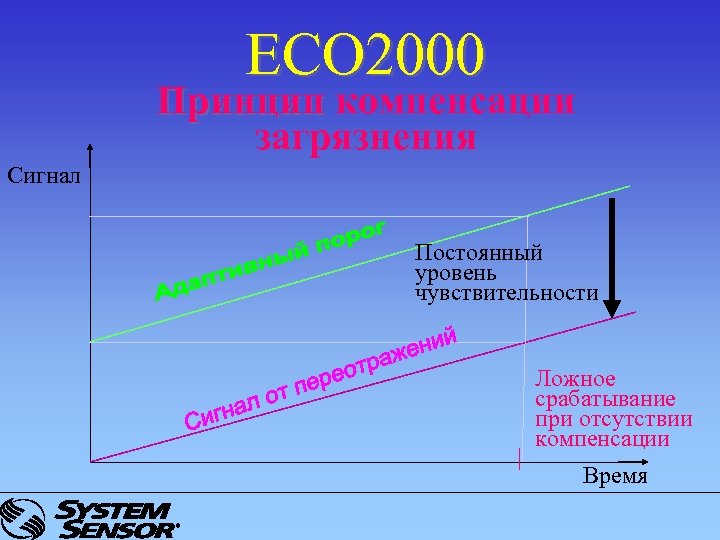

ECO 2000 Принцип компенсации загрязнения Сигнал Постоянный уровень чувствительности | Ложное срабатывание при отсутствии компенсации Время

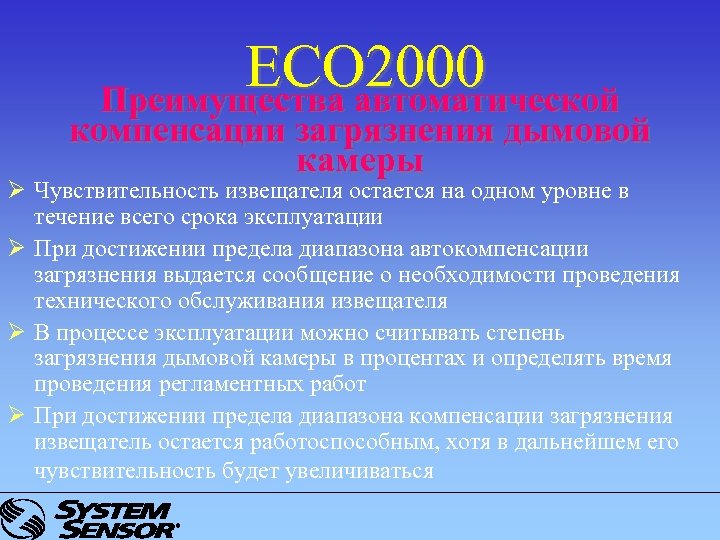

ECO 2000 Преимущества автоматической компенсации загрязнения дымовой камеры Ø Чувствительность извещателя остается на одном уровне в течение всего срока эксплуатации Ø При достижении предела диапазона автокомпенсации загрязнения выдается сообщение о необходимости проведения технического обслуживания извещателя Ø В процессе эксплуатации можно считывать степень загрязнения дымовой камеры в процентах и определять время проведения регламентных работ Ø При достижении предела диапазона компенсации загрязнения извещатель остается работоспособным, хотя в дальнейшем его чувствительность будет увеличиваться

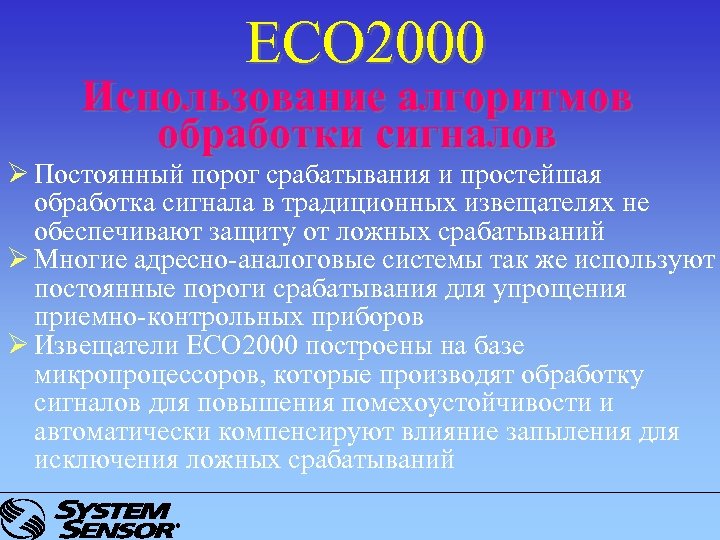

ECO 2000 Использование алгоритмов обработки сигналов Ø Постоянный порог срабатывания и простейшая обработка сигнала в традиционных извещателях не обеспечивают защиту от ложных срабатываний Ø Многие адресно-аналоговые системы так же используют постоянные пороги срабатывания для упрощения приемно-контрольных приборов Ø Извещатели ECO 2000 построены на базе микропроцессоров, которые производят обработку сигналов для повышения помехоустойчивости и автоматически компенсируют влияние запыления для исключения ложных срабатываний

Алгоритмы обработки ECO 2003 Ø Компенсация изменения чувствительности при изменении условий окружающей среды Ø Для обеспечения высокой стабильности использован алгоритм, разработанный для высокочувствительного лазерного извещателя Ø Применение фильтрации для стабилизации уровня сигналов Ø Амплитудное ограничение для защиты от импульсных помех Ø Возможность установки уровня чувствительности извещателя в зависимости от условий эксплуатации

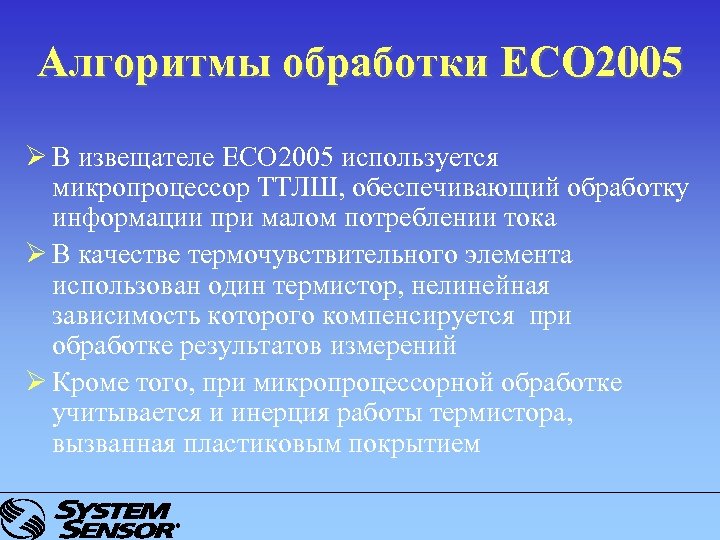

Алгоритмы обработки ECO 2005 Ø В извещателе ECO 2005 используется микропроцессор ТТЛШ, обеспечивающий обработку информации при малом потреблении тока Ø В качестве термочувствительного элемента использован один термистор, нелинейная зависимость которого компенсируется при обработке результатов измерений Ø Кроме того, при микропроцессорной обработке учитывается и инерция работы термистора, вызванная пластиковым покрытием

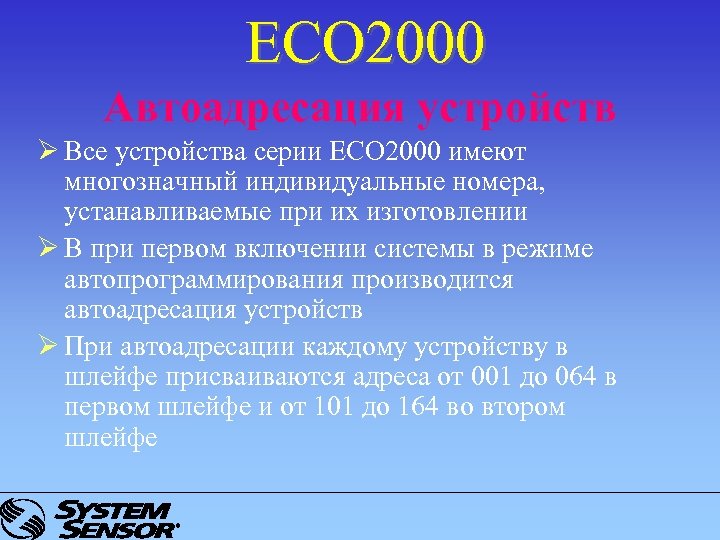

ECO 2000 Автоадресация устройств Ø Все устройства серии ЕСО 2000 имеют многозначный индивидуальные номера, устанавливаемые при их изготовлении Ø В при первом включении системы в режиме автопрограммирования производится автоадресация устройств Ø При автоадресации каждому устройству в шлейфе присваиваются адреса от 001 до 064 в первом шлейфе и от 101 до 164 во втором шлейфе

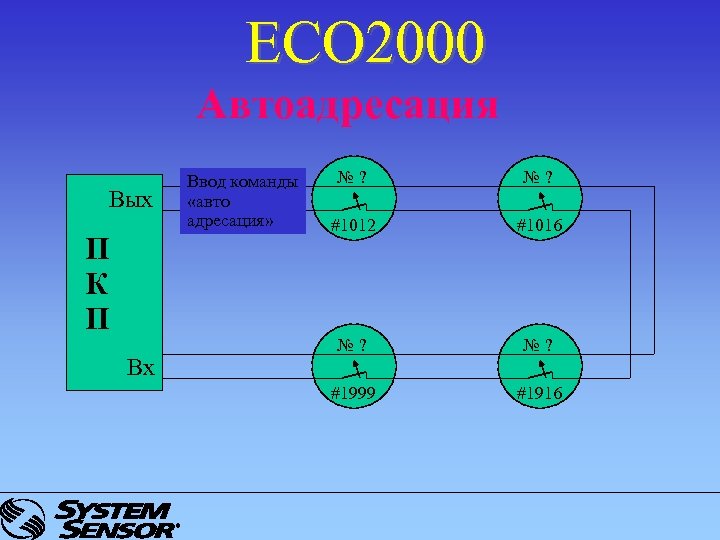

ECO 2000 Автоадресация Вых П К П Вх Ввод команды «авто адресация» №? #1012 #1016 №? #1999 #1916

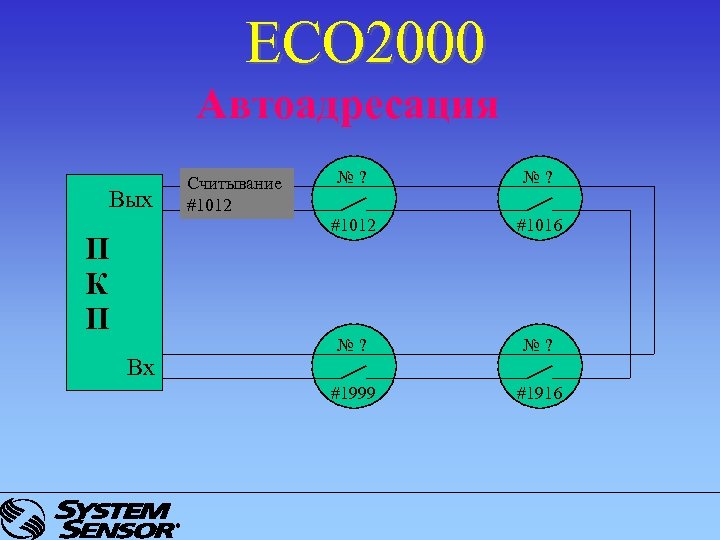

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Считывание Запрос #1012 номера №? #1012 #1016 №? #1999 #1916

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Замкнуть Присвоить изолятор адрес 1 по адресу 1 № 1 SA? №? #1012 #1016 №? #1999 #1916

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Считывание Запрос #1016 номера № 1 №? #1012 #1016 №? #1999 #1916

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Команда Присвоить замкнуть адрес 2 по изолятор адресу 2 № 1 № 2 SA? #1012 #1016 №? #1999 #1916

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Считывание Запрос #1916 номера № 1 № 2 #1016 №? #1999 #1916

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Команда Присвоить замкнуть адрес 3 по изолятор адресу 3 № 1 № 2 #1016 №? SA? #1999 #1916

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Считывание Запрос #1999 номера № 1 № 2 #1016 №? № 3 #1999 #1916

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Команда Присвоить замкнуть адрес 4 по изолятор адресу 4 № 1 № 2 #1016 № 4 SA? № 3 #1999 #1916

ECO 2000 Автоадресация Вых Out П Control К Panel П In Вх Выход из «авто адресации» № 1 № 2 #1016 № 4 № 3 #1999 #1916

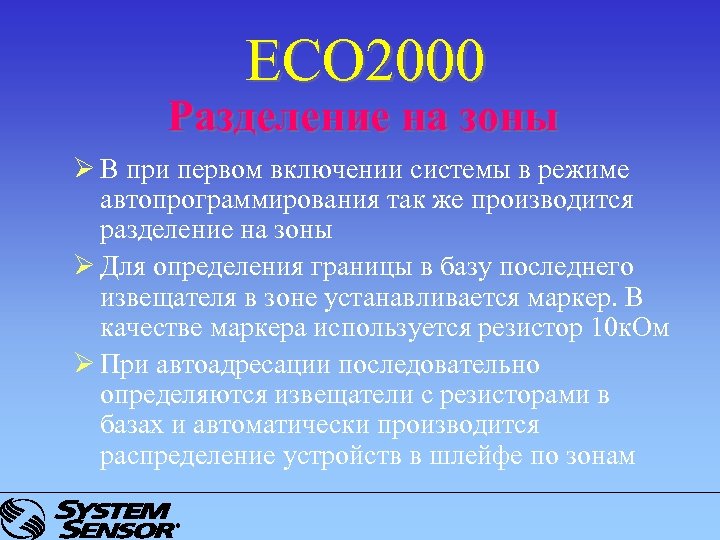

ECO 2000 Разделение на зоны Ø В при первом включении системы в режиме автопрограммирования так же производится разделение на зоны Ø Для определения границы в базу последнего извещателя в зоне устанавливается маркер. В качестве маркера используется резистор 10 к. Ом Ø При автоадресации последовательно определяются извещатели с резисторами в базах и автоматически производится распределение устройств в шлейфе по зонам

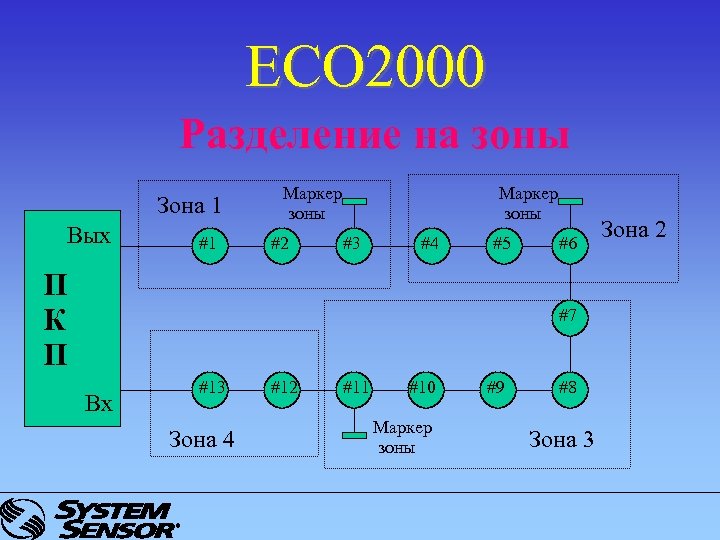

ECO 2000 Разделение на зоны Зона 1 Вых #1 Маркер зоны #2 Маркер зоны #3 #4 #5 П К П #6 Out #7 Вх #13 Зона 4 #12 #11 #10 Маркер зоны #9 #8 Зона 3 Зона 2

ECO 2000 ØОбеспечение высокой защиты объектов ØСнижение объема монтажных и пусконаладочных работ ØМинимальные затраты на этапе эксплуатации ØВысокие технические характеристики системы ØОтсутствие ложных срабатываний

ECO 2000 Высоко интеллектуальная экономичная система
