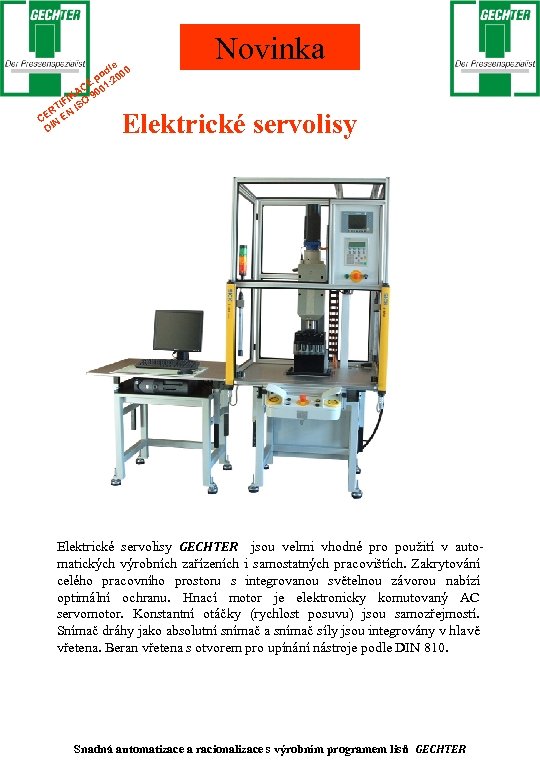

e dl 0 po : 200 CE 01 KA 90 I IF SO RT N I CE N E DI Novinka Elektrické servolisy GECHTER jsou velmi vhodné pro použití v automatických výrobních zařízeních i samostatných pracovištích. Zakrytování celého pracovního prostoru s integrovanou světelnou závorou nabízí optimální ochranu. Hnací motor je elektronicky komutovaný AC servomotor. Konstantní otáčky (rychlost posuvu) jsou samozřejmostí. Snímač dráhy jako absolutní snímač a snímač síly jsou integrovány v hlavě vřetena. Beran vřetena s otvorem pro upínání nástroje podle DIN 810. Snadná automatizace a racionalizace s výrobním programem lisů GECHTER

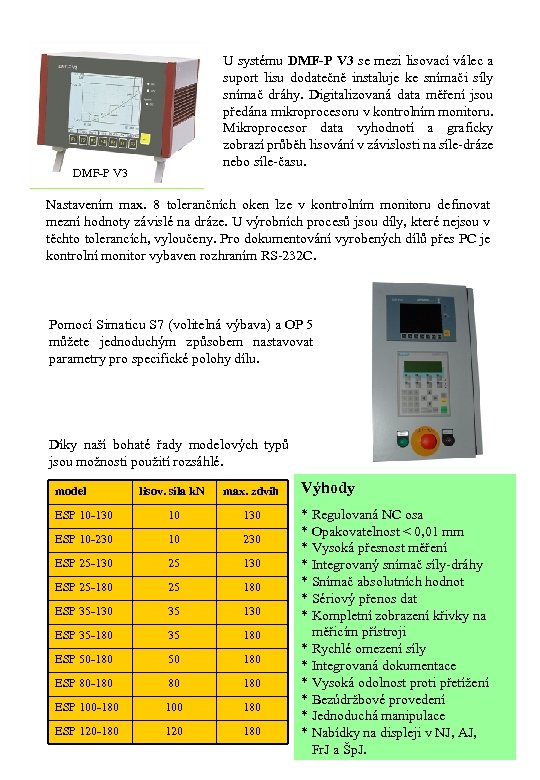

U systému DMF-P V 3 se mezi lisovací válec a suport lisu dodatečně instaluje ke snímači síly snímač dráhy. Digitalizovaná data měření jsou předána mikroprocesoru v kontrolním monitoru. Mikroprocesor data vyhodnotí a graficky zobrazí průběh lisování v závislosti na síle-dráze nebo síle-času. DMF-P V 3 Nastavením max. 8 tolerančních oken lze v kontrolním monitoru definovat mezní hodnoty závislé na dráze. U výrobních procesů jsou díly, které nejsou v těchto tolerancích, vyloučeny. Pro dokumentování vyrobených dílů přes PC je kontrolní monitor vybaven rozhraním RS-232 C. Pomocí Simaticu S 7 (volitelná výbava) a OP 5 můžete jednoduchým způsobem nastavovat parametry pro specifické polohy dílu. Díky naší bohaté řady modelových typů jsou možnosti použití rozsáhlé. model lisov. síla k. N max. zdvih ESP 10 -130 10 130 ESP 10 -230 10 230 ESP 25 -130 25 130 ESP 25 -180 25 180 ESP 35 -130 35 130 ESP 35 -180 35 180 ESP 50 -180 50 180 ESP 80 -180 80 180 ESP 100 -180 100 180 ESP 120 -180 120 180 Výhody * Regulovaná NC osa * Opakovatelnost < 0, 01 mm * Vysoká přesnost měření * Integrovaný snímač síly-dráhy * Snímač absolutních hodnot * Sériový přenos dat * Kompletní zobrazení křivky na měřicím přístroji * Rychlé omezení síly * Integrovaná dokumentace * Vysoká odolnost proti přetížení * Bezúdržbové provedení * Jednoduchá manipulace * Nabídky na displeji v NJ, AJ, Fr. J a Šp. J.

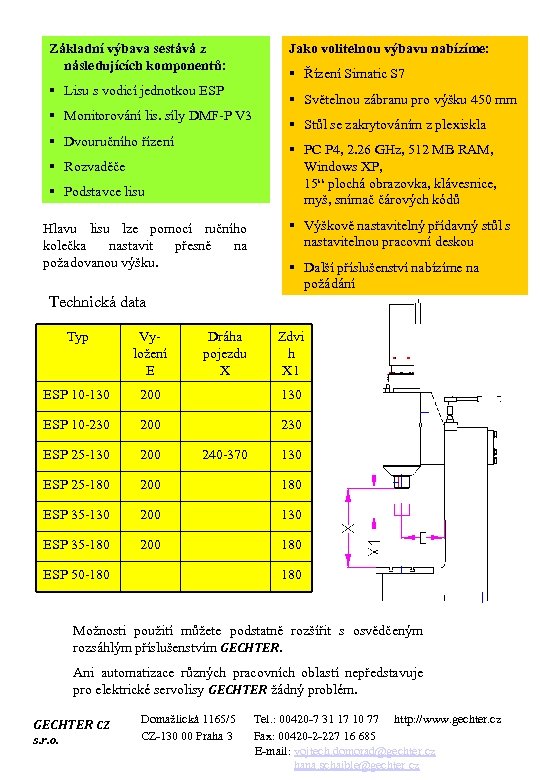

Základní výbava sestává z následujících komponentů: Jako volitelnou výbavu nabízíme: § Řízení Simatic S 7 § Lisu s vodicí jednotkou ESP § Světelnou zábranu pro výšku 450 mm § Monitorování lis. síly DMF-P V 3 § Dvouručního řízení § Stůl se zakrytováním z plexiskla § PC P 4, 2. 26 GHz, 512 MB RAM, Windows XP, 15“ plochá obrazovka, klávesnice, myš, snímač čárových kódů § Rozvaděče § Podstavce lisu Hlavu lisu lze pomocí ručního kolečka nastavit přesně na požadovanou výšku. § Výškově nastavitelný přídavný stůl s nastavitelnou pracovní deskou § Další příslušenství nabízíme na požádání Technická data Typ Vyložení E Dráha pojezdu X ESP 10 -130 200 130 ESP 10 -230 200 230 ESP 25 -130 200 ESP 25 -180 200 180 ESP 35 -130 200 130 ESP 35 -180 200 180 240 -370 ESP 50 -180 Zdvi h X 1 130 180 Možnosti použití můžete podstatně rozšířit s osvědčeným rozsáhlým příslušenstvím GECHTER. Ani automatizace různých pracovních oblastí nepředstavuje pro elektrické servolisy GECHTER žádný problém. GECHTER CZ s. r. o. Domažlická 1165/5 Tel. : 00420 -7 31 17 10 77 http: //www. gechter. cz CZ-130 00 Praha 3 Fax: 00420 -2 -227 16 685 E-mail: vojtech. domorad@gechter. cz hana. schaible@gechter cz
