Два главных вида получения изображения 1 2 Аналоговый

Два главных вида получения изображения 1 2 Аналоговый – рисунок 1 (непрерывный вид) и Цифровой - рисунок 2 (дискретный). Однако разница качества дело временное и быстрый прогресс привел к тому, что оно выравнивается. Производители пленки уступать не собираются и тоже совершенствуют свои материалы.

1 Достоинство аналоговой формы формирования изображения – 1. Пространственное разрешение 12 -15 линий на 1 мм. Недостатки аналоговой формы формирования изображения 1. Контрастное разрешение 10%; 2. Необходимость фотолаборатории; 3. Затрудненность тиражирования (сейчас проблема разрешена); 4. Высокие требования к образован-ности персонала.

Достоинства цифровой формы формирования изображения – 1. Оперативность исследования (получение изображения через несколько секунд); 2. Контрастное разрешение 1 -1, 5%; 3. Нет необходимости в фотолаборатории; 4. Быстрое электронное архивирование. 5. Возможности передачи изображения по каналам связи без существенной потери качества (не всегда и не всех производителей). Недостатки цифровой формы формирования изображения – 1. Недостаточное пространственное разрешение (от 1, 5 до 3, 7 линий на 1 мм);

Универсальные штативы Россия Филипс Все конструкции устарели, но пользуются большим спросом в России.

Комплексы для получения изображения на пленке Рисунок 2 Рисунок 1 Просвечивание занимает около 8 %, поэтому трехштативные устройства являются устаревшими. В настоящее время все производители выпускают оборудование телеуправляемой схемы (рисунок 1). Универсальные штативы, даже оснащенные УРИ, являются устаревшими (рисунок 2).

Телеуправляемые комплексы для просвечивания и рентгенографии Россия Италия

Телеуправляемый комплекс для просвечивания и рентгенографии. Персонал выведен из зоны ионизирующего облучения. Регистрация изображения возможна как на пленке, так и в цифровом тракте.

Преобразование аналогового сигнала с УРИ в цифровой вид и регистрация в цифровом виде.

Устройства для рентгенографии (более 80% исследований) Стол и стойка для рентгенографии. Стол для снимков оборудован лифтом для удобства больного.

Варианты столов для рентгенографии Варианты конструкции стола: - с лифтом или без него;

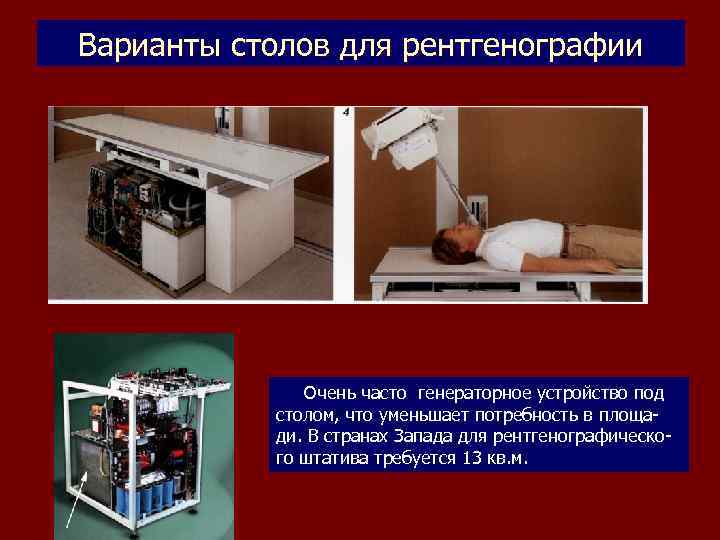

Варианты столов для рентгенографии Очень часто генераторное устройство под столом, что уменьшает потребность в площади. В странах Запада для рентгенографического штатива требуется 13 кв. м.

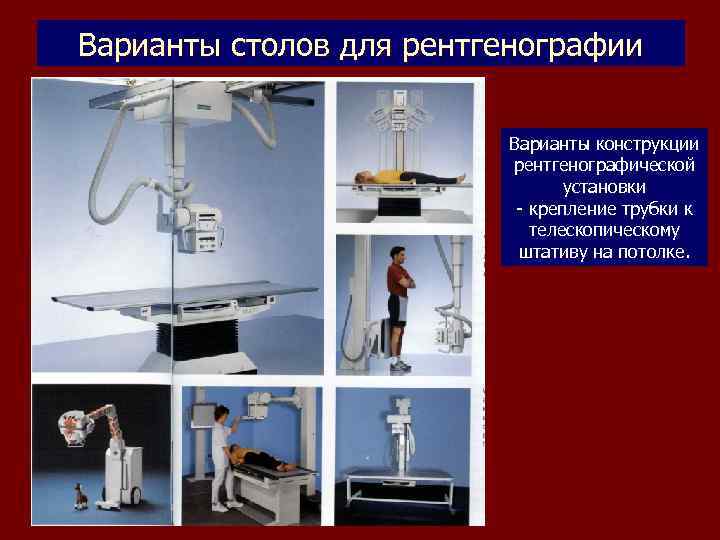

Варианты столов для рентгенографии Варианты конструкции рентгенографической установки - крепление трубки к телескопическому штативу на потолке.

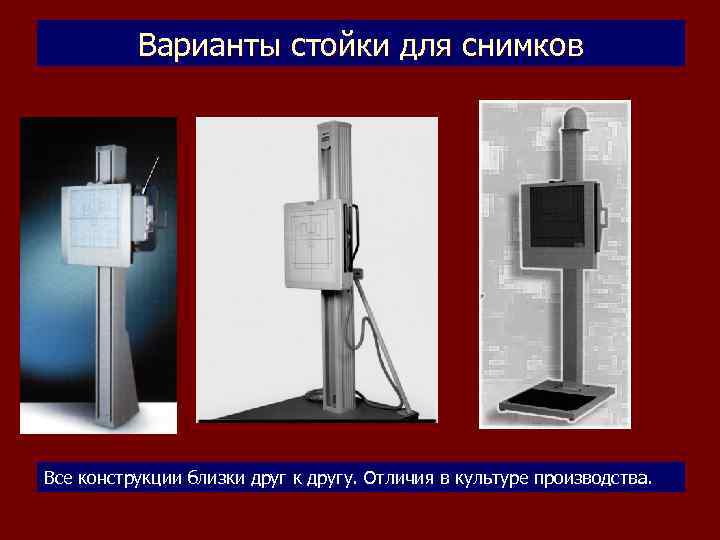

Варианты стойки для снимков Все конструкции близки друг к другу. Отличия в культуре производства.

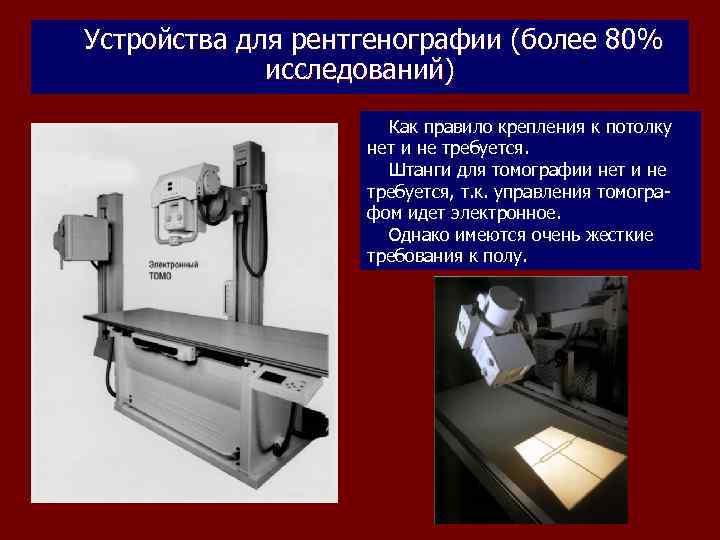

Устройства для рентгенографии (более 80% исследований) Как правило крепления к потолку нет и не требуется. Штанги для томографии нет и не требуется, т. к. управления томографом идет электронное. Однако имеются очень жесткие требования к полу.

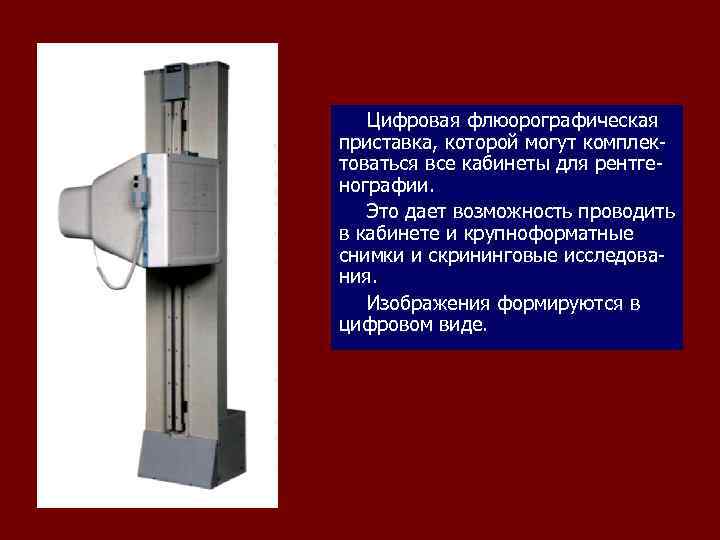

Цифровая флюорографическая приставка, которой могут комплектоваться все кабинеты для рентгенографии. Это дает возможность проводить в кабинете и крупноформатные снимки и скрининговые исследования. Изображения формируются в цифровом виде.

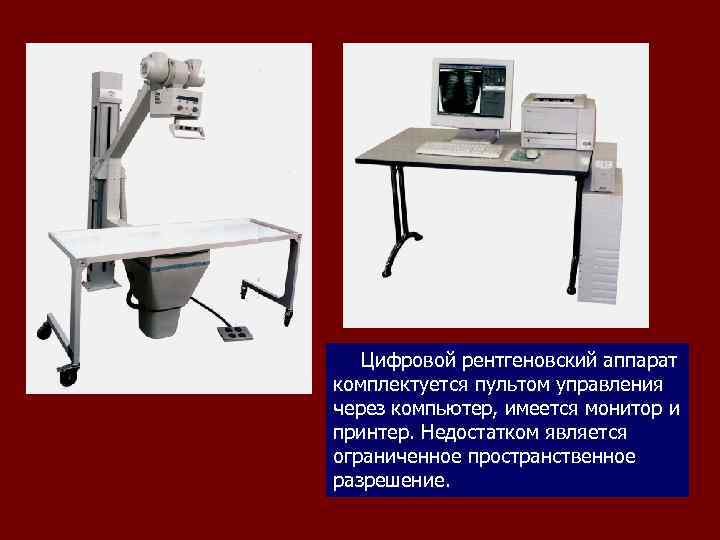

Цифровой рентгеновский аппарат комплектуется пультом управления через компьютер, имеется монитор и принтер. Недостатком является ограниченное пространственное разрешение.

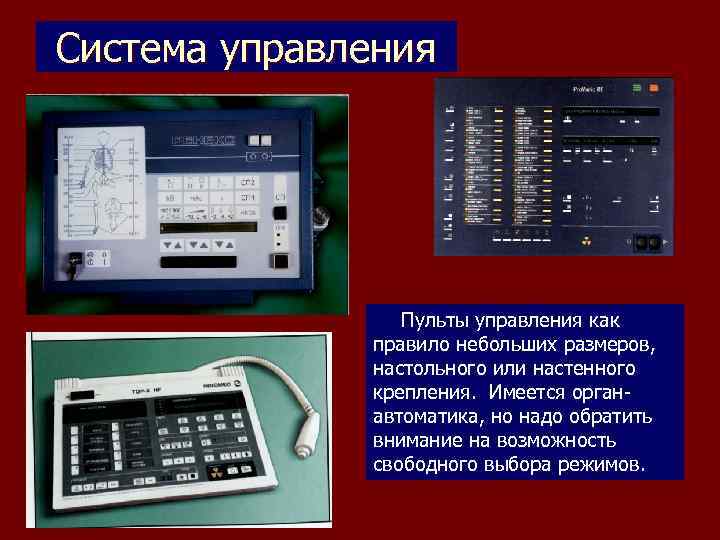

Система управления Пульты управления как правило небольших размеров, настольного или настенного крепления. Имеется органавтоматика, но надо обратить внимание на возможность свободного выбора режимов.

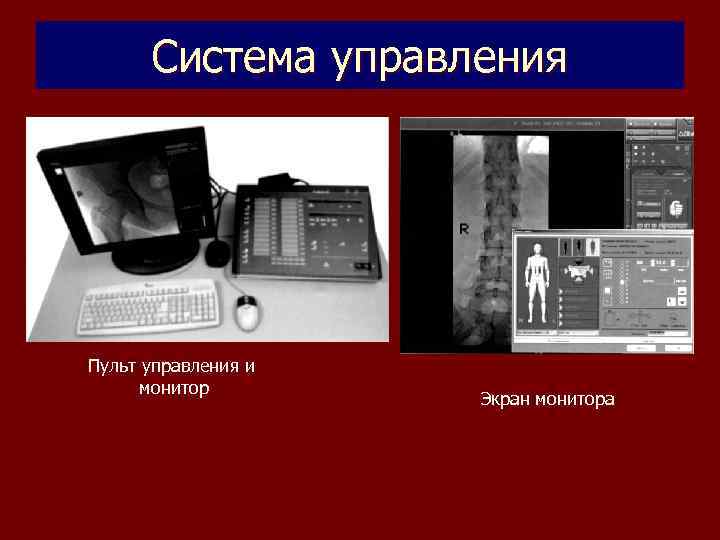

Система управления Пульт управления и монитор Экран монитора

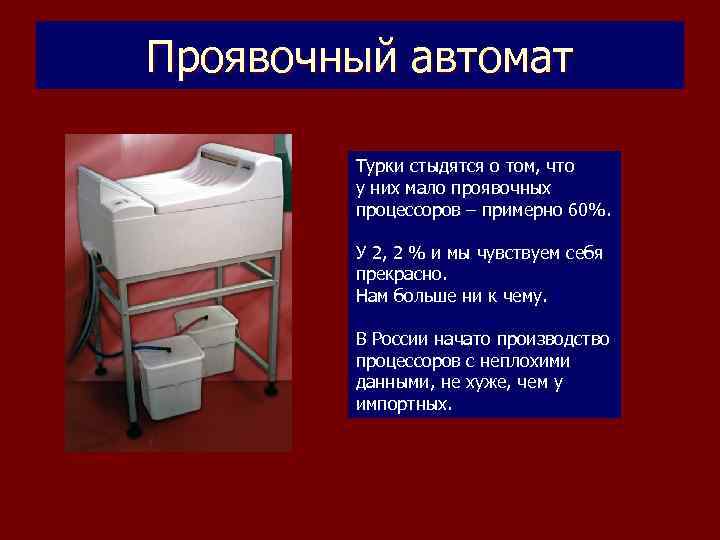

Проявочный автомат Турки стыдятся о том, что у них мало проявочных процессоров – примерно 60%. У 2, 2 % и мы чувствуем себя прекрасно. Нам больше ни к чему. В России начато производство процессоров с неплохими данными, не хуже, чем у импортных.

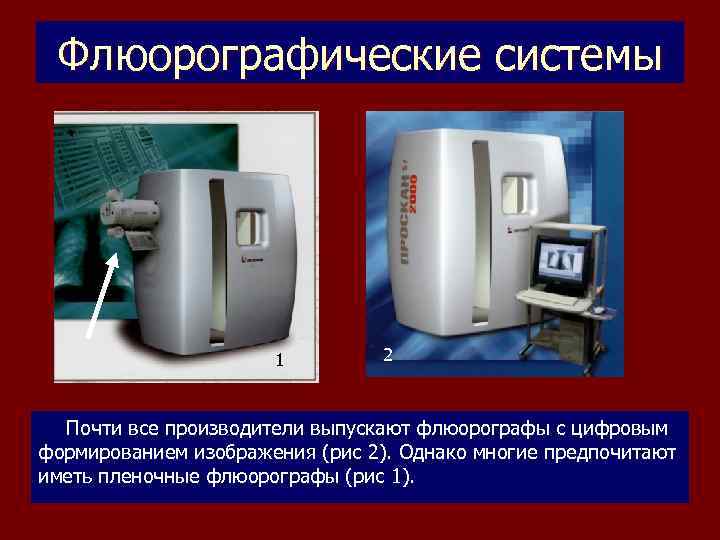

Флюорографические системы 1 2 Почти все производители выпускают флюорографы с цифровым формированием изображения (рис 2). Однако многие предпочитают иметь пленочные флюорографы (рис 1).

Цифровая флюорография 2 1 На рисунке 2 показано щелевидное прохождение рентгеновского луча через тело пациента, что обеспечивает более четкое изображение. Недостатком является то, что высоки требования к точной механике, а у Российской промышленности нет и никогда не было соответствующих навыков.

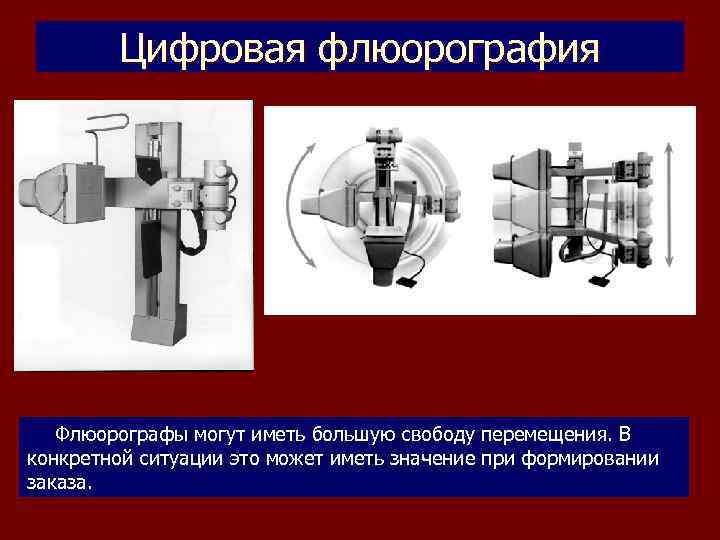

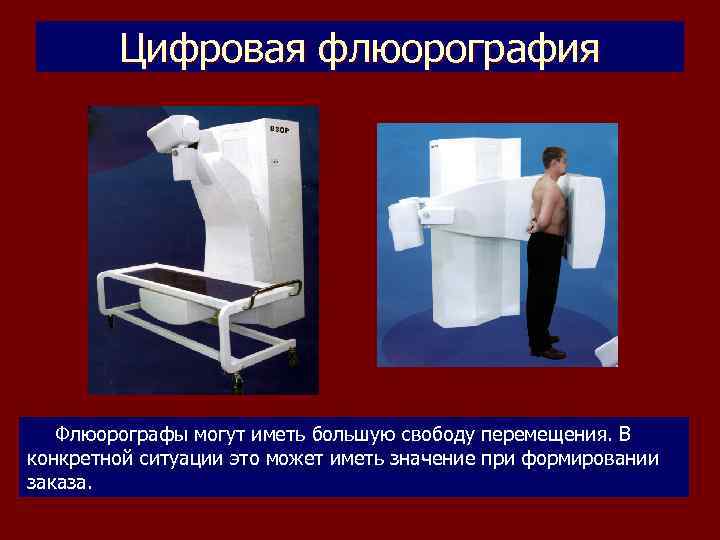

Цифровая флюорография Флюорографы могут иметь большую свободу перемещения. В конкретной ситуации это может иметь значение при формировании заказа.

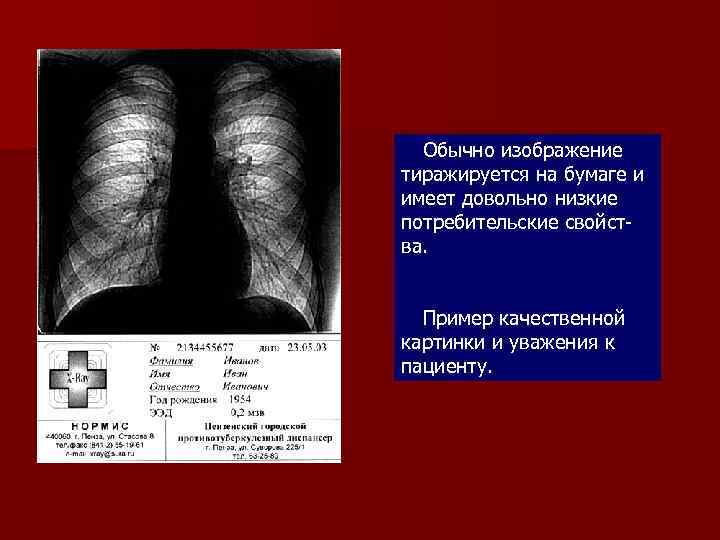

Обычно изображение тиражируется на бумаге и имеет довольно низкие потребительские свойства. Пример качественной картинки и уважения к пациенту.

Новые цифровые системы Если ранее приведенные варианты цифрового формирования рентгеновского изображения происходят на небольшой матри-це, то в настоящее время созданы устрой-ства с запоминающими люминофорами в кассетах крупного формата. Качество таких рентгенограмм значительно выше.

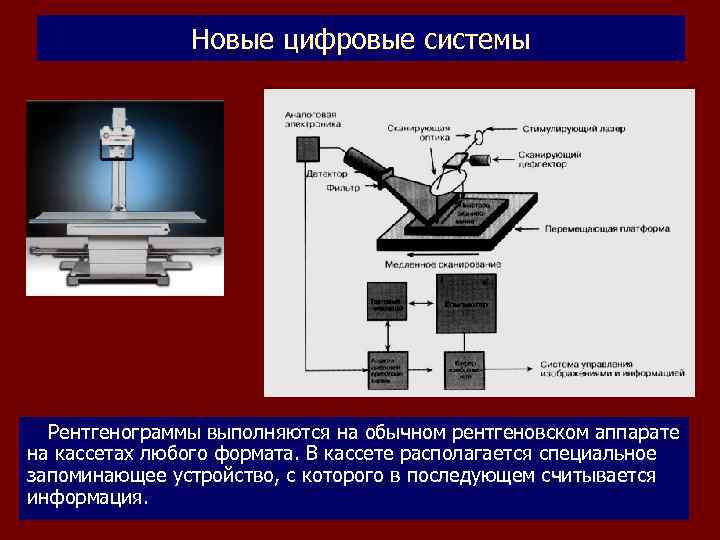

Новые цифровые системы Рентгенограммы выполняются на обычном рентгеновском аппарате на кассетах любого формата. В кассете располагается специальное запоминающее устройство, с которого в последующем считывается информация.

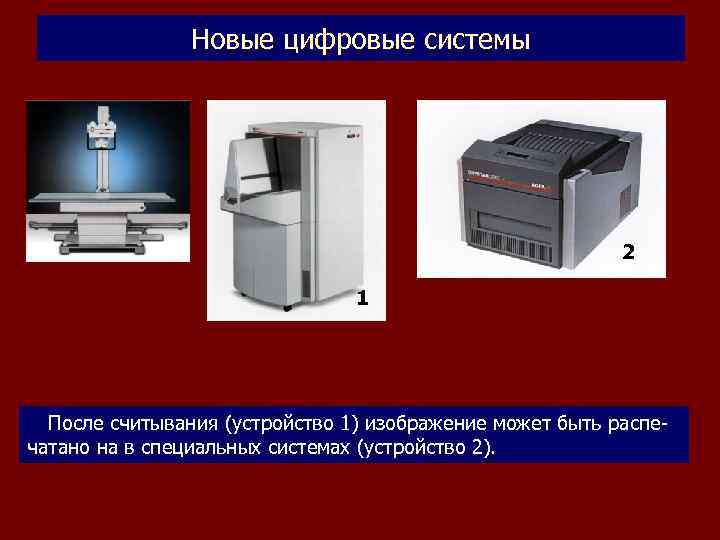

Новые цифровые системы 2 1 После считывания (устройство 1) изображение может быть распечатано на в специальных системах (устройство 2).

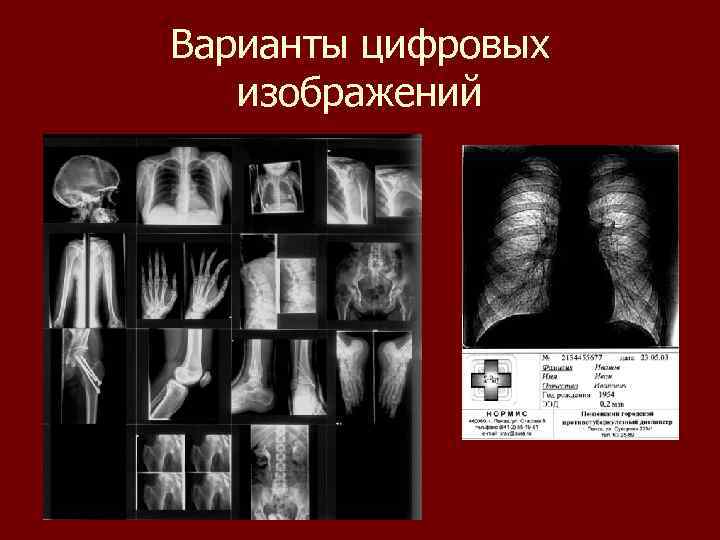

Варианты цифровых изображений

Система для исследования легких

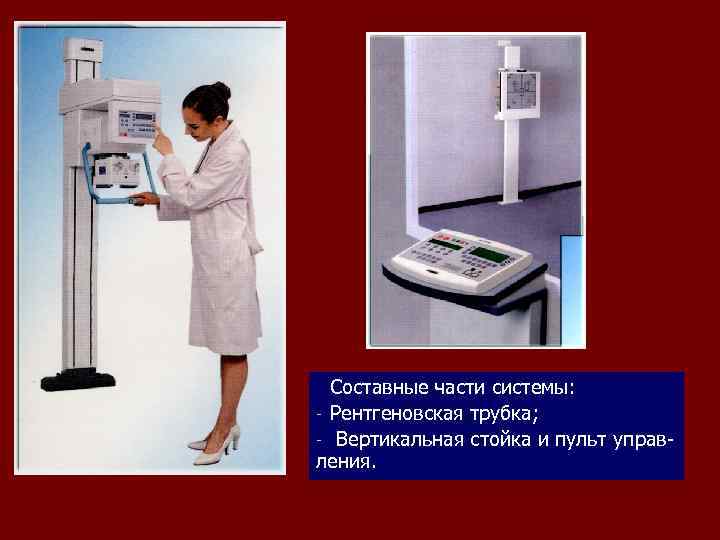

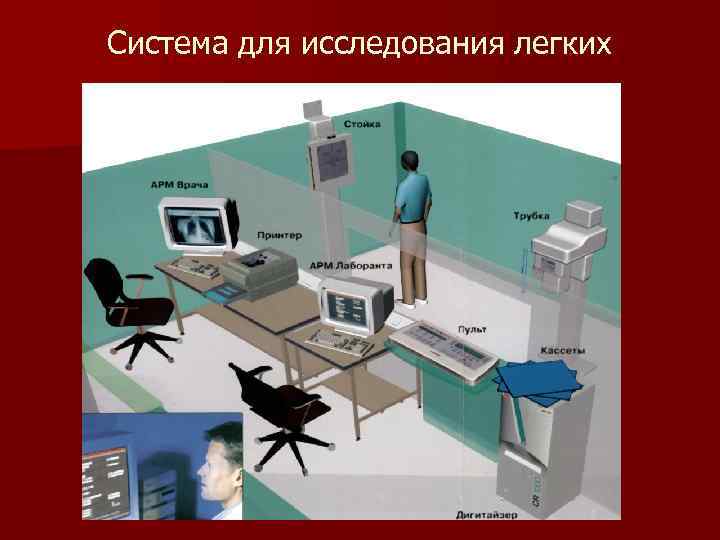

Составные части системы: - Рентгеновская трубка; - Вертикальная стойка и пульт управления.

АРМ рентгенолаборанта Считывающее устройство АРМ врача рентгенолога (обратите внимание на размер рентгеновского изображения).

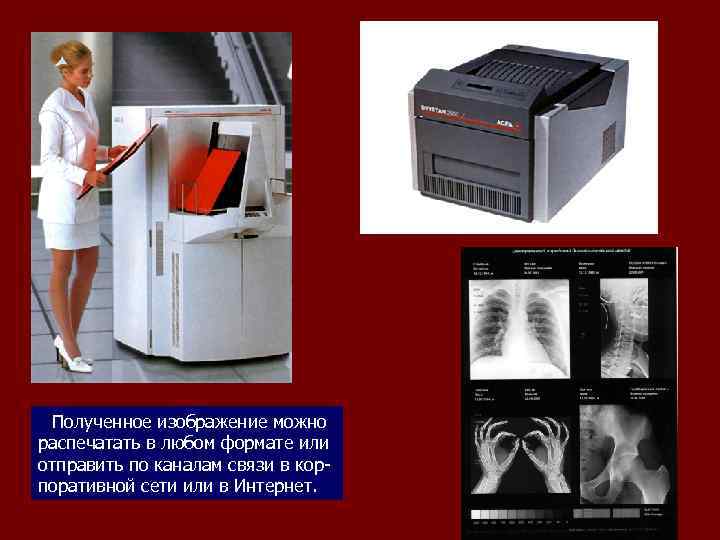

Полученное изображение можно распечатать в любом формате или отправить по каналам связи в корпоративной сети или в Интернет.

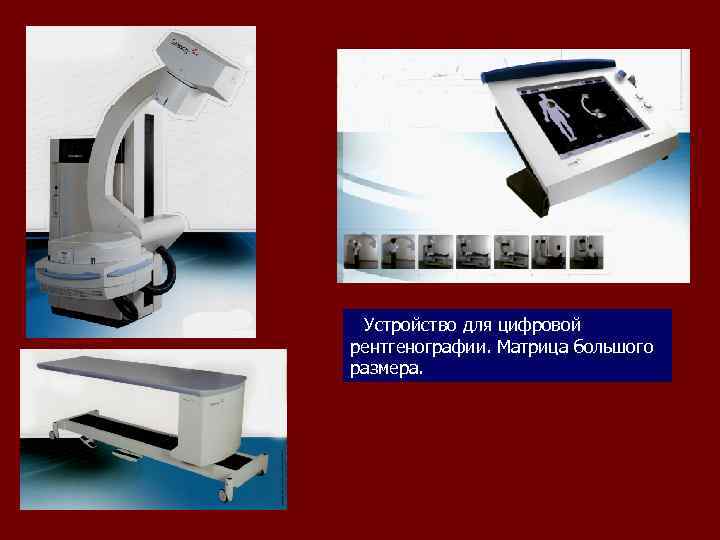

Устройство для цифровой рентгенографии. Матрица большого размера.

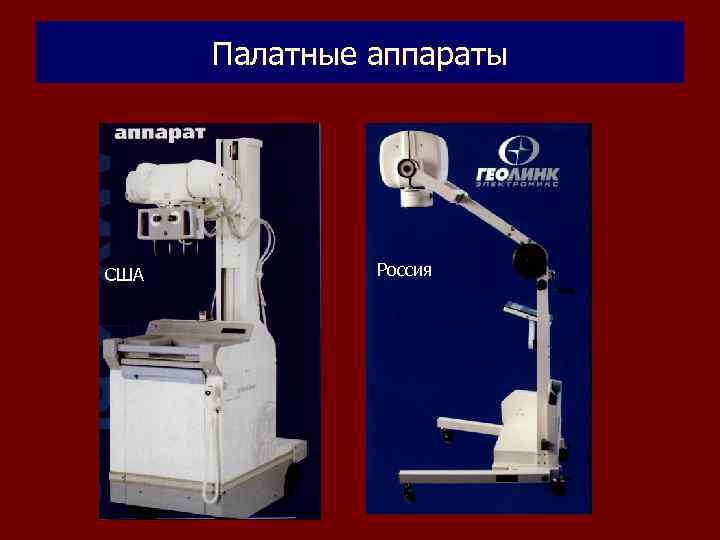

Палатные аппараты США Россия

Палатный аппарат – производство России. Модель интересная: 1. Хорошая трубка с небольшим фокусным пятном (0, 6 и 1, 2 мм); 2. Легкий вес – 45 кг; 3. Очень легко подвижен; 4. Большой диапазон напряжения (до 115 кв) и экспозиций (до 160 мас).

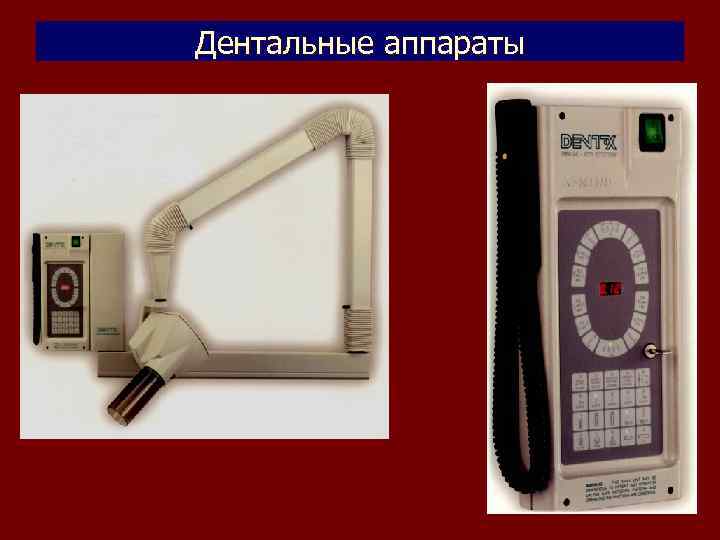

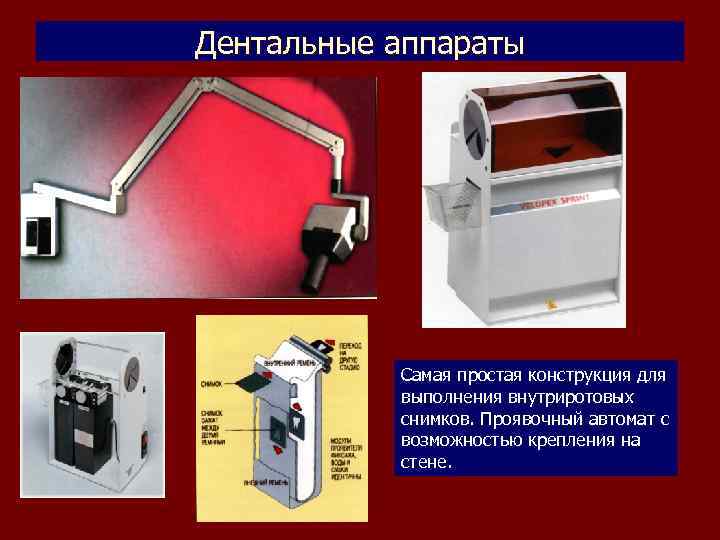

Дентальные аппараты Самая простая конструкция для выполнения внутриротовых снимков. Проявочный автомат с возможностью крепления на стене.

Дентальные аппараты

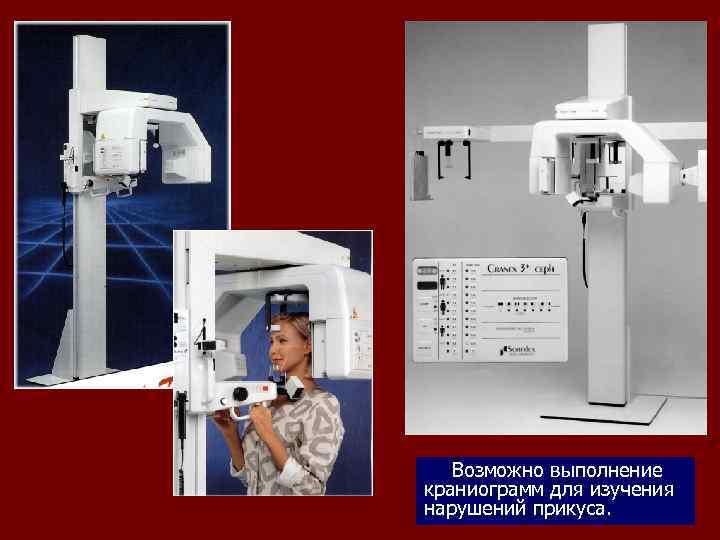

Возможно выполнение краниограмм для изучения нарушений прикуса.

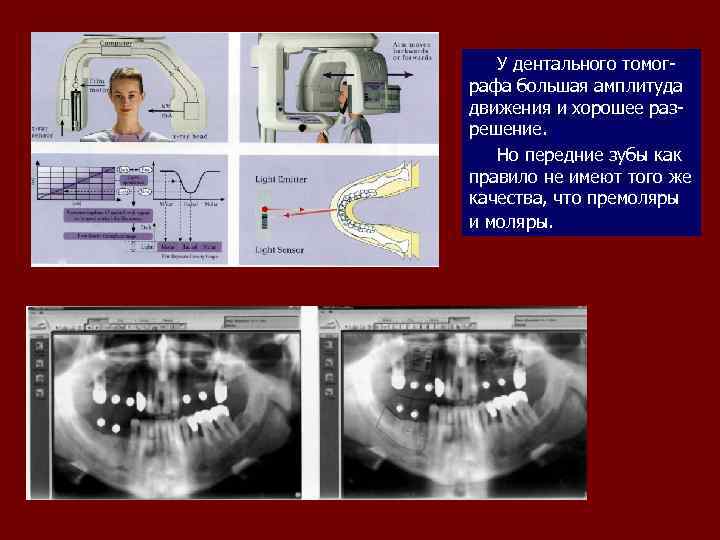

У дентального томографа большая амплитуда движения и хорошее разрешение. Но передние зубы как правило не имеют того же качества, что премоляры и моляры.

Специализированный компьютерный томограф с возможностью трехмерной реконструкции изображения.

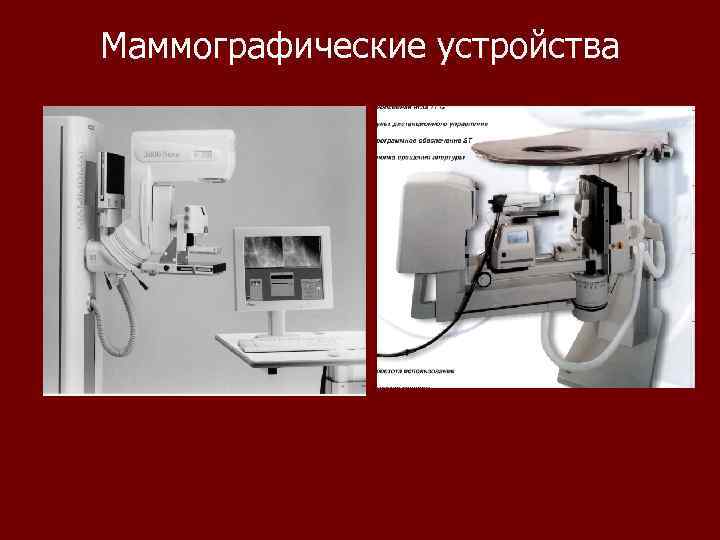

Маммографические устройства

Компьютерная томография После открытия В. К. Рентгена не было более важного события в нашей специальности, чем компьютерная томография. Первый КТ произведен в Англии фирмой ЭМИ (звукозапись).

Компьютерные томографы

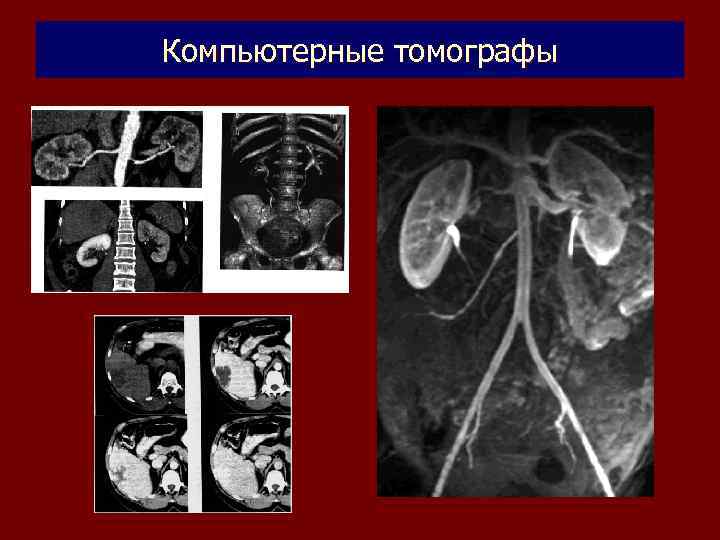

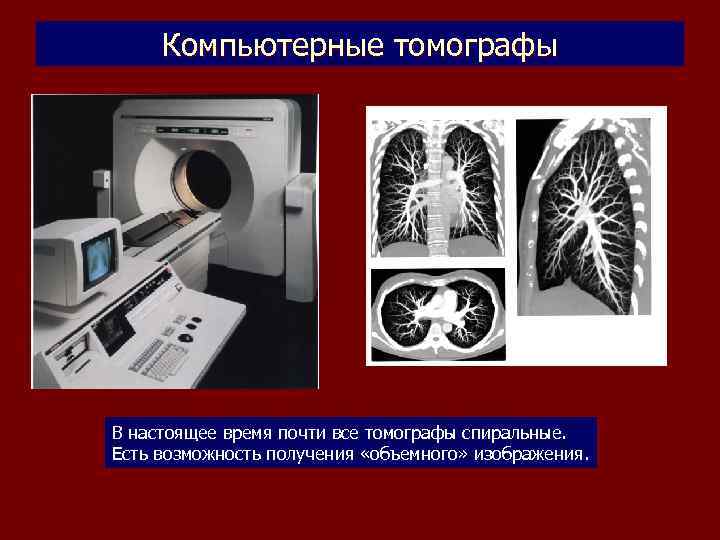

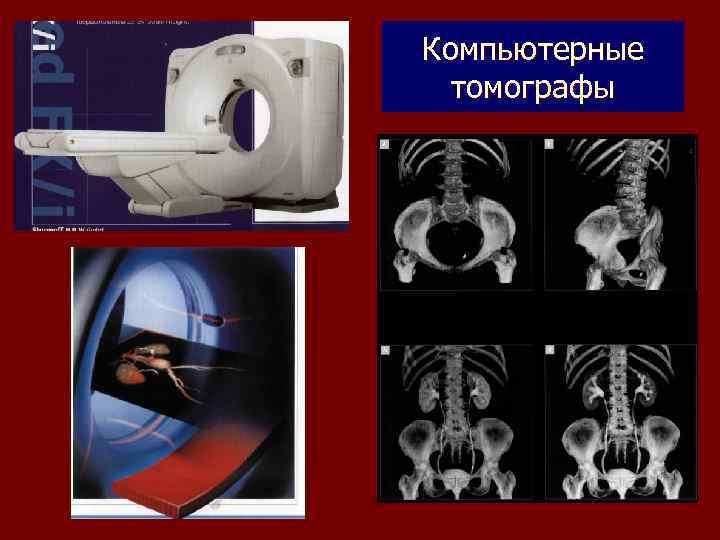

Компьютерные томографы В настоящее время почти все томографы спиральные. Есть возможность получения «объемного» изображения.

Компьютерные томографы

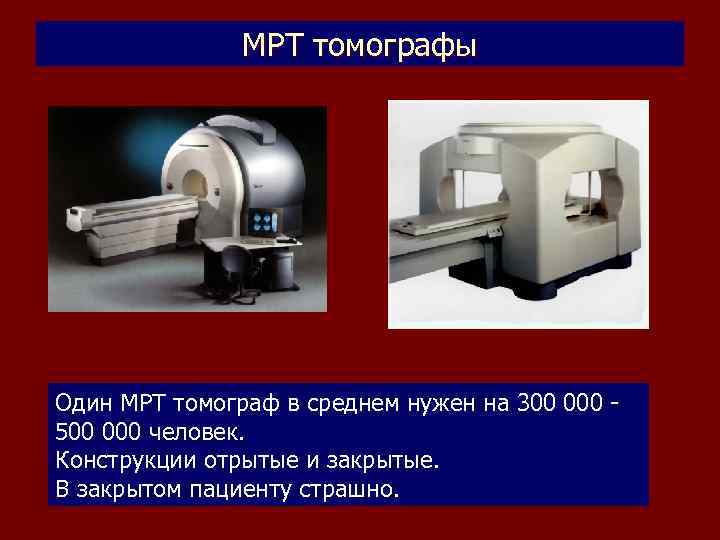

МРТ томографы Один МРТ томограф в среднем нужен на 300 000 500 000 человек. Конструкции отрытые и закрытые. В закрытом пациенту страшно.

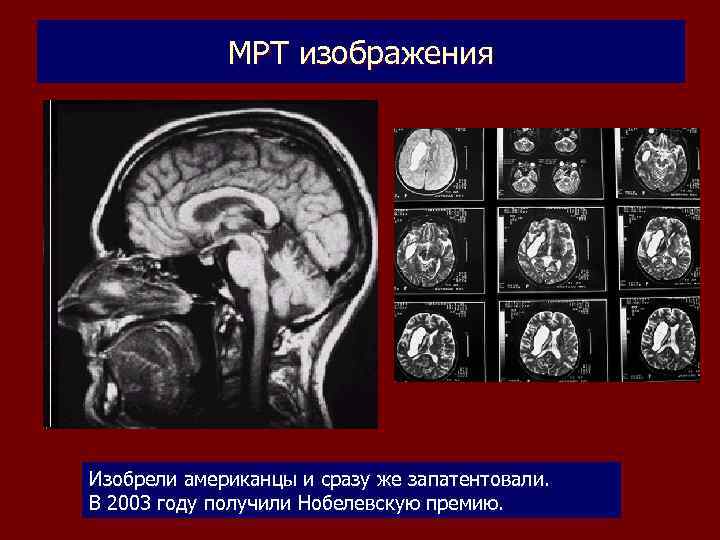

МРТ изображения Изобрели американцы и сразу же запатентовали. В 2003 году получили Нобелевскую премию.

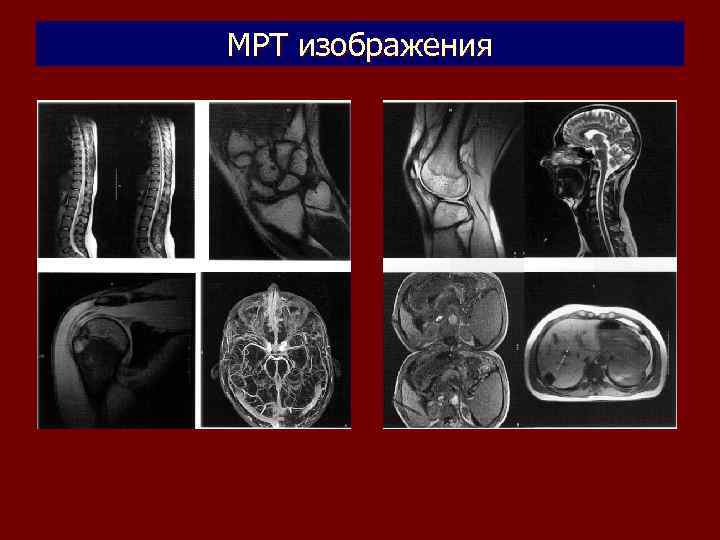

МРТ изображения

Ультразвук В Мире все изображения включены в одну специальность – РАДИОЛОГИЮ. ЕАР отказалась выдавать сертификаты по специальности УЗИ. Мы идем своим путем. Только в части ЛПУ все функционально объединено.

Негатоскопы новой конструкции.
