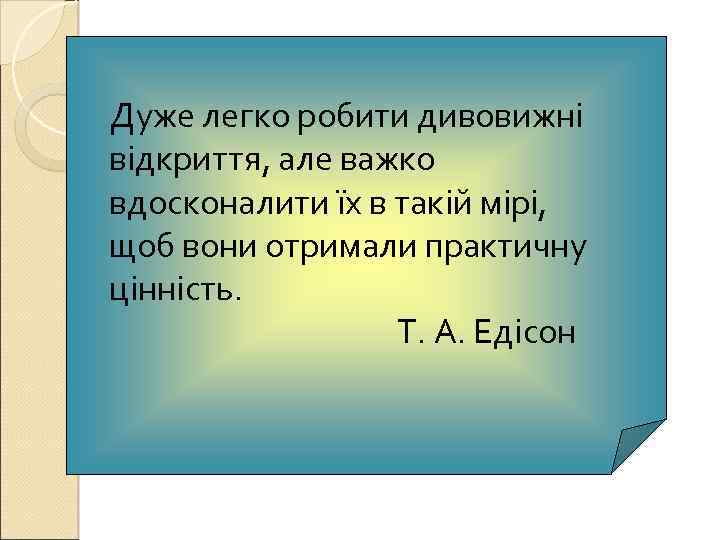

Дуже легко робити дивовижні відкриття, але важко вдосконалити їх в такій мірі, щоб вони отримали практичну цінність. Т. А. Едісон

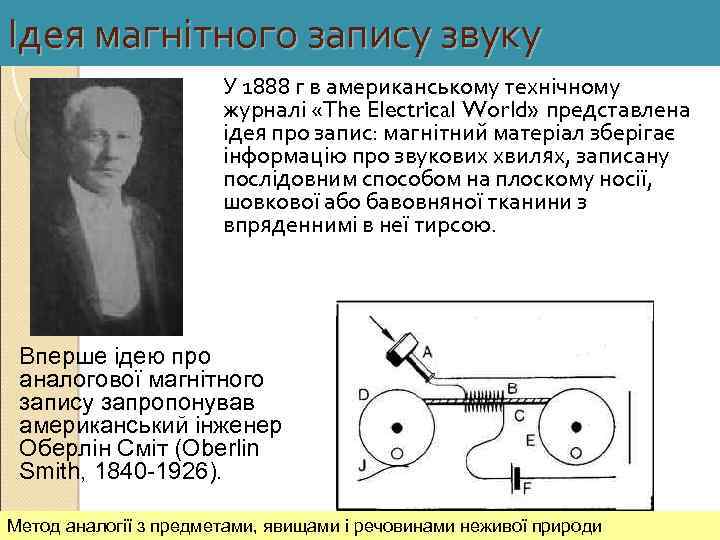

Ідея магнітного запису звуку У 1888 г в американському технічному журналі «The Electrical World» представлена ідея про запис: магнітний матеріал зберігає інформацію про звукових хвилях, записану послідовним способом на плоскому носії, шовкової або бавовняної тканини з впряденнимі в неї тирсою. Вперше ідею про аналогової магнітного запису запропонував американський інженер Оберлін Сміт (Oberlin Smith, 1840 -1926). Метод аналогії з предметами, явищами і речовинами неживої природи

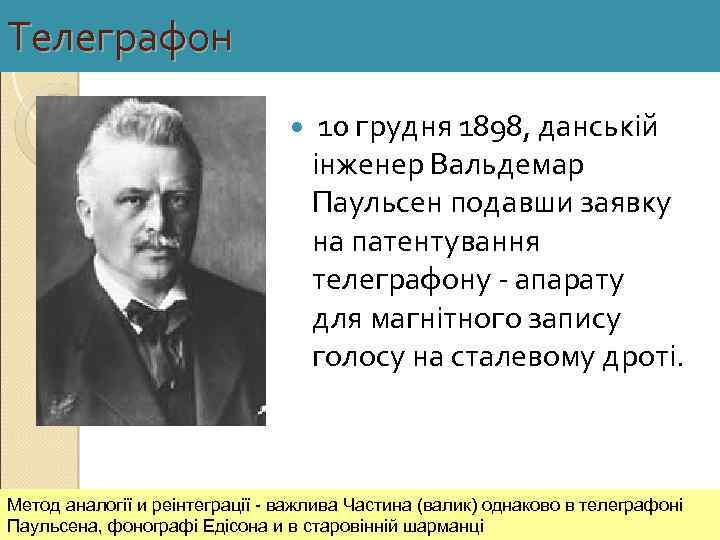

Телеграфон 10 грудня 1898, данській інженер Вальдемар Паульсен подавши заявку на патентування телеграфону - апарату для магнітного запису голосу на сталевому дроті. Метод аналогії и реінтеграції - важлива Частина (валик) однаково в телеграфоні Паульсена, фонографі Едісона и в старовінній шарманці

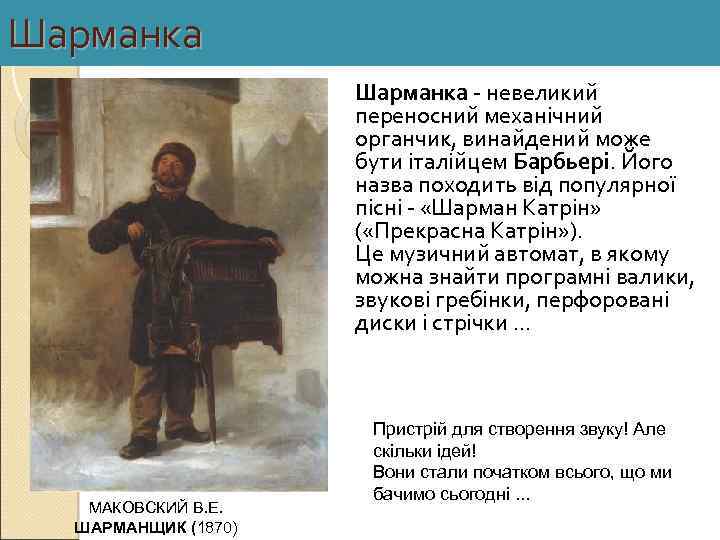

Шарманка - невеликий переносний механічний органчик, винайдений може бути італійцем Барбьері. Його назва походить від популярної пісні - «Шарман Катрін» ( «Прекрасна Катрін» ). Це музичний автомат, в якому можна знайти програмні валики, звукові гребінки, перфоровані диски і стрічки. . . МАКОВСКИЙ В. Е. ШАРМАНЩИК (1870) Пристрій для створення звуку! Але скільки ідей! Вони стали початком всього, що ми бачимо сьогодні. . .
Шарманка XVIII століття Звуковідтворюючі пристрої - механічний орган (шарманка) і механічне піаніно з'явилися завдяки винаходу прийомів кодування звукової інформації

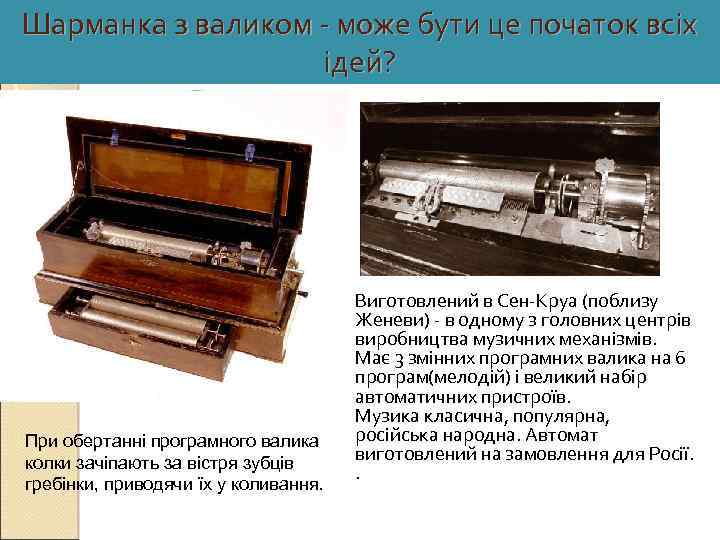

Шарманка з валиком - може бути це початок всіх ідей? При обертанні програмного валика колки зачіпають за вістря зубців гребінки, приводячи їх у коливання. Виготовлений в Сен-Круа (поблизу Женеви) - в одному з головних центрів виробництва музичних механізмів. Має 3 змінних програмних валика на 6 програм(мелодій) і великий набір автоматичних пристроїв. Музика класична, популярна, російська народна. Автомат виготовлений на замовлення для Росії. .

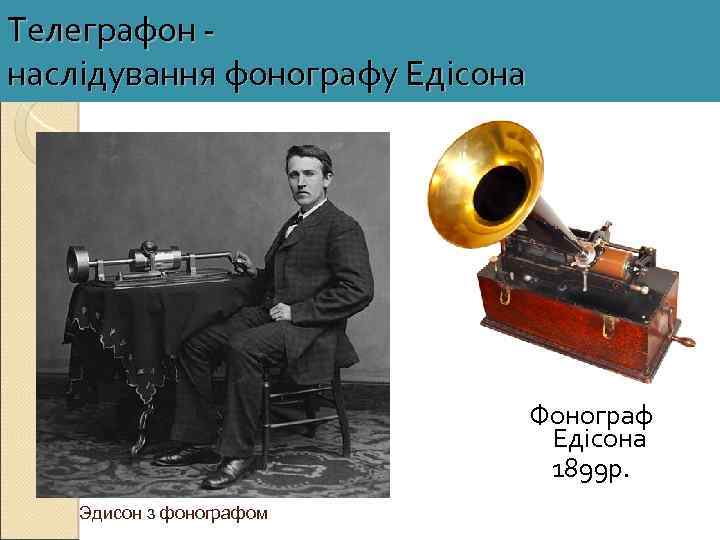

Телеграфон - наслідування фонографу Едісона Фонограф Едісона 1899 р. Эдисон з фонографом

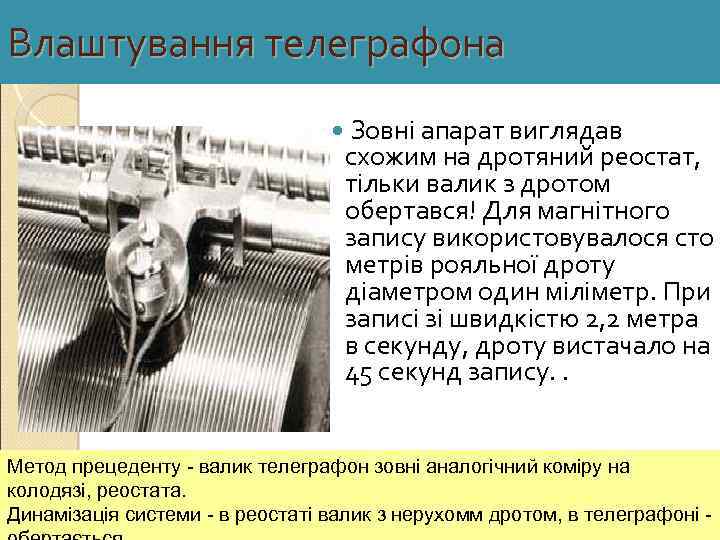

Влаштування телеграфона Зовні апарат виглядав схожим на дротяний реостат, тільки валик з дротом обертався! Для магнітного запису використовувалося сто метрів рояльної дроту діаметром один міліметр. При записі зі швидкістю 2, 2 метра в секунду, дроту вистачало на 45 секунд запису. . Метод прецеденту - валик телеграфон зовні аналогічний коміру на колодязі, реостата. Динамізація системи - в реостаті валик з нерухомм дротом, в телеграфоні -

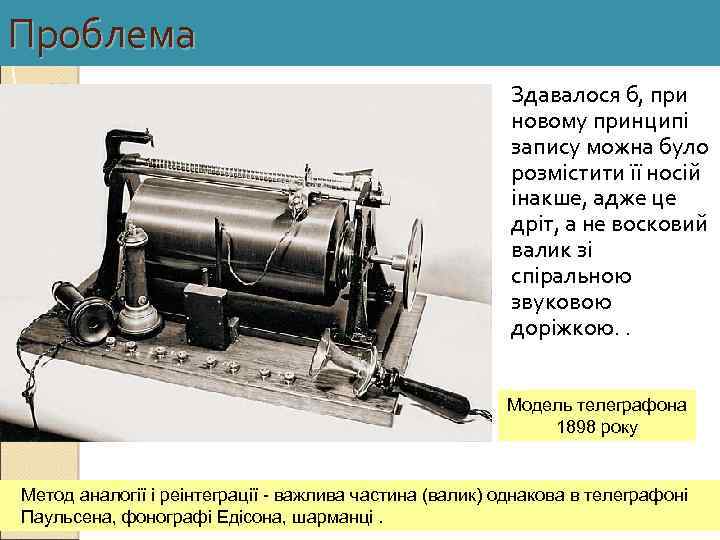

Проблема Здавалося б, при новому принципі запису можна було розмістити її носій інакше, адже це дріт, а не восковий валик зі спіральною звуковою доріжкою. . Модель телеграфона 1898 року Метод аналогії і реінтеграції - важлива частина (валик) однакова в телеграфоні Паульсена, фонографі Едісона, шарманці.

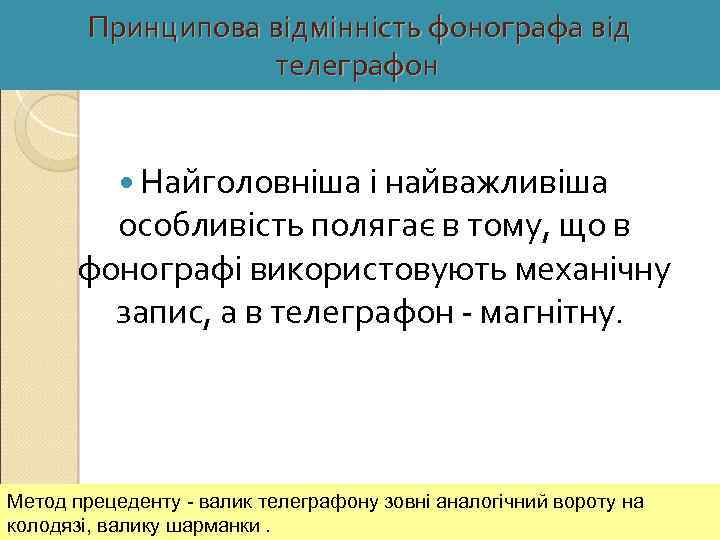

Принципова відмінність фонографа від телеграфон Найголовніша і найважливіша особливість полягає в тому, що в фонографі використовують механічну запис, а в телеграфон - магнітну. Метод прецеденту - валик телеграфону зовні аналогічний вороту на колодязі, валику шарманки.

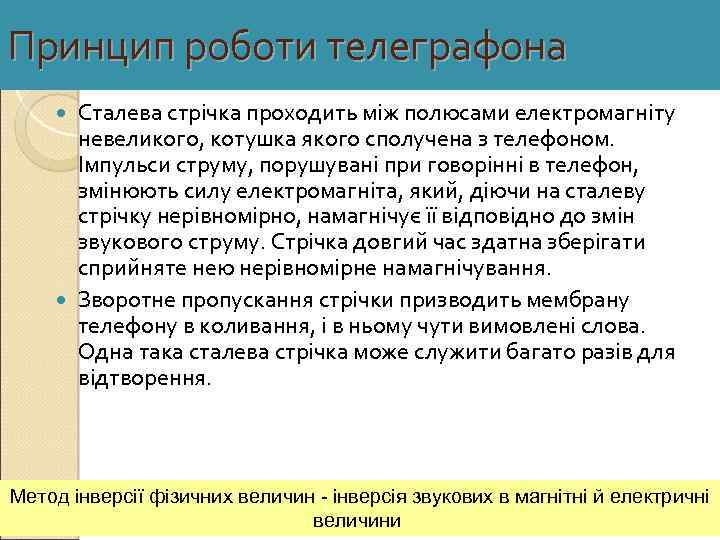

Принцип роботи телеграфона Сталева стрічка проходить між полюсами електромагніту невеликого, котушка якого сполучена з телефоном. Імпульси струму, порушувані при говорінні в телефон, змінюють силу електромагніта, який, діючи на сталеву стрічку нерівномірно, намагнічує її відповідно до змін звукового струму. Стрічка довгий час здатна зберігати сприйняте нею нерівномірне намагнічування. Зворотне пропускання стрічки призводить мембрану телефону в коливання, і в ньому чути вимовлені слова. Одна така сталева стрічка може служити багато разів для відтворення. Метод інверсії фізичних величин - інверсія звукових в магнітні й електричні величини
Телеграфон з дротом Пізніше Паульсен перейшов на вузьку сталеву стрічку, розмістивши її на двох котушках Метод дублювання і динамізації системи - замість одного валика - два, які обертаються

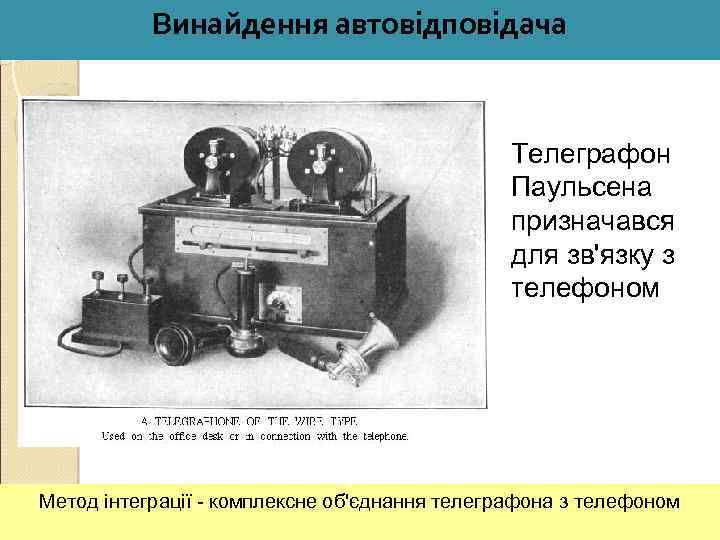

Винайдення автовідповідача Телеграфон Паульсена призначався для зв'язку з телефоном Метод інтеграції - комплексне об'єднання телеграфона з телефоном

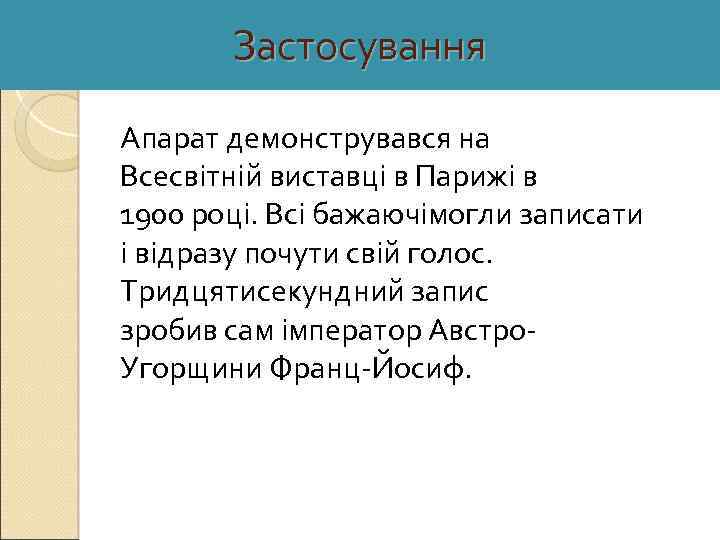

Застосування Апарат демонструвався на Всесвітній виставці в Парижі в 1900 році. Всі бажаючімогли записати і відразу почути свій голос. Тридцятисекундний запис зробив сам імператор Австро. Угорщини Франц-Йосиф.

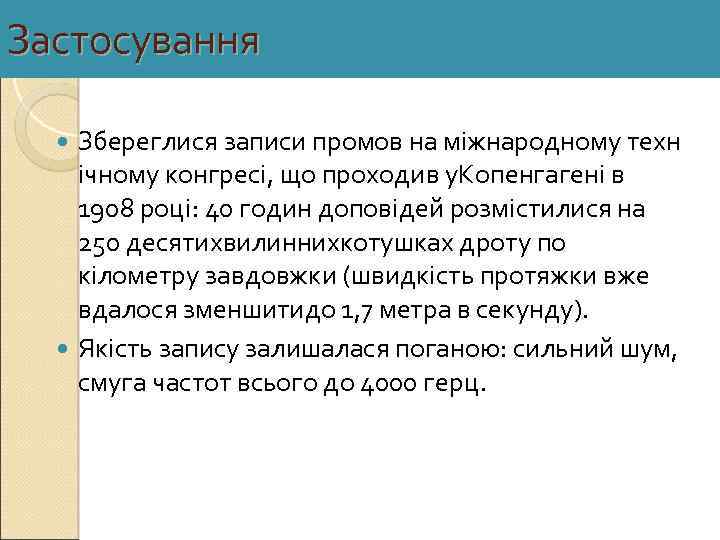

Застосування Збереглися записи промов на міжнародному техн ічному конгресі, що проходив у. Копенгагені в 1908 році: 40 годин доповідей розмістилися на 250 десятихвилиннихкотушках дроту по кілометру завдовжки (швидкість протяжки вже вдалося зменшитидо 1, 7 метра в секунду). Якість запису залишалася поганою: сильний шум, смуга частот всього до 4000 герц.

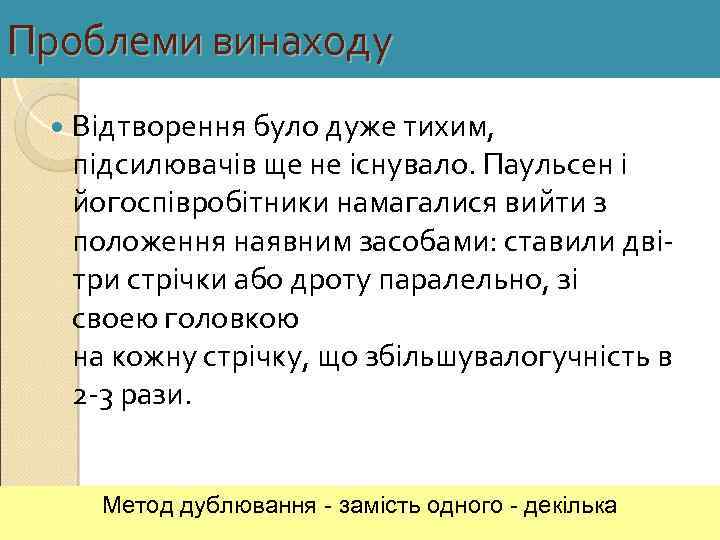

Проблеми винаходу Відтворення було дуже тихим, підсилювачів ще не існувало. Паульсен і йогоспівробітники намагалися вийти з положення наявним засобами: ставили двітри стрічки або дроту паралельно, зі своею головкою на кожну стрічку, що збільшувалогучність в 2 -3 рази. Метод дублювання - замість одного - декілька

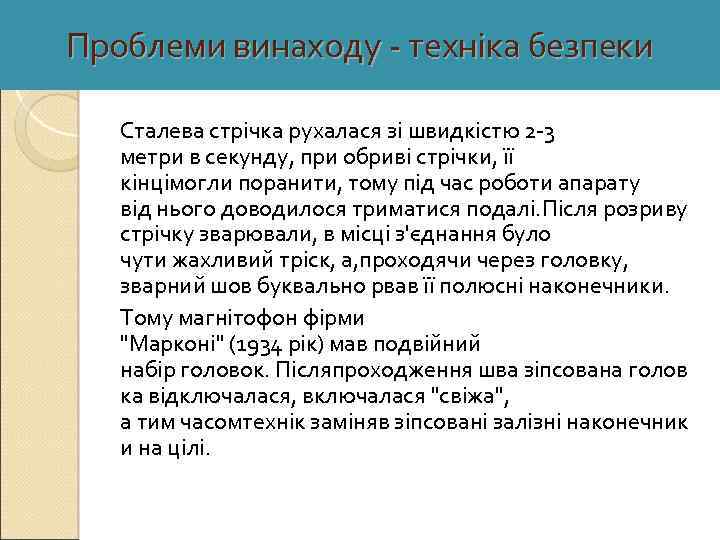

Проблеми винаходу - техніка безпеки Сталева стрічка рухалася зі швидкістю 2 -3 метри в секунду, при обриві стрічки, її кінцімогли поранити, тому під час роботи апарату від нього доводилося триматися подалі. Після розриву стрічку зварювали, в місці з'єднання було чути жахливий тріск, а, проходячи через головку, зварний шов буквально рвав її полюсні наконечники. Тому магнітофон фірми "Марконі" (1934 рік) мав подвійний набір головок. Післяпроходження шва зіпсована голов ка відключалася, включалася "свіжа", а тим часомтехнік заміняв зіпсовані залізні наконечник и на цілі.

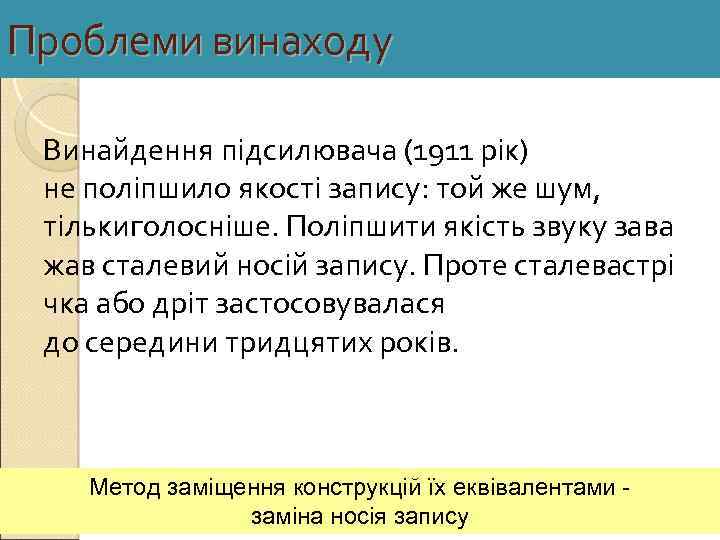

Проблеми винаходу Винайдення підсилювача (1911 рік) не поліпшило якості запису: той же шум, тількиголосніше. Поліпшити якість звуку зава жав сталевий носій запису. Проте сталевастрі чка або дріт застосовувалася до середини тридцятих років. Метод заміщення конструкцій їх еквівалентами - заміна носія запису

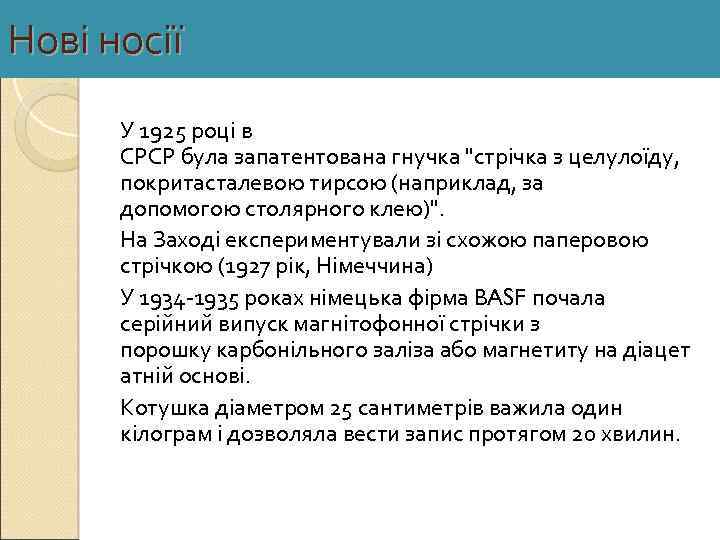

Нові носії У 1925 році в СРСР була запатентована гнучка "стрічка з целулоїду, покритасталевою тирсою (наприклад, за допомогою столярного клею)". На Заході експериментували зі схожою паперовою стрічкою (1927 рік, Німеччина) У 1934 -1935 роках німецька фірма BASF почала серійний випуск магнітофонної стрічки з порошку карбонільного заліза або магнетиту на діацет атній основі. Котушка діаметром 25 сантиметрів важила один кілограм і дозволяла вести запис протягом 20 хвилин.
Магнітофон 1935 роках німецька фірма AEG почала випуск студійного апарату магнітного запису для радіомовлення, назвавши його "магнетофон" - звідси наше слово "магнітофон". AEG Magnetophon, 1935, from EMTEC сновна відмінність магнітофона від телеграфона? Метод зменшення розмірів при заміщенні конструкцій їх еквівалентами.

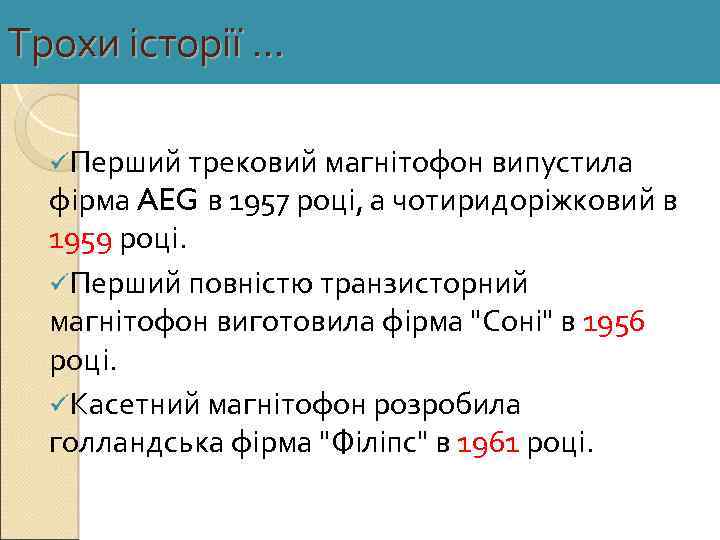

Трохи історії. . . üПерший трековий магнітофон випустила фірма AEG в 1957 році, а чотиридоріжковий в 1959 році. üПерший повністю транзисторний магнітофон виготовила фірма "Соні" в 1956 році. üКасетний магнітофон розробила голландська фірма "Філіпс" в 1961 році.

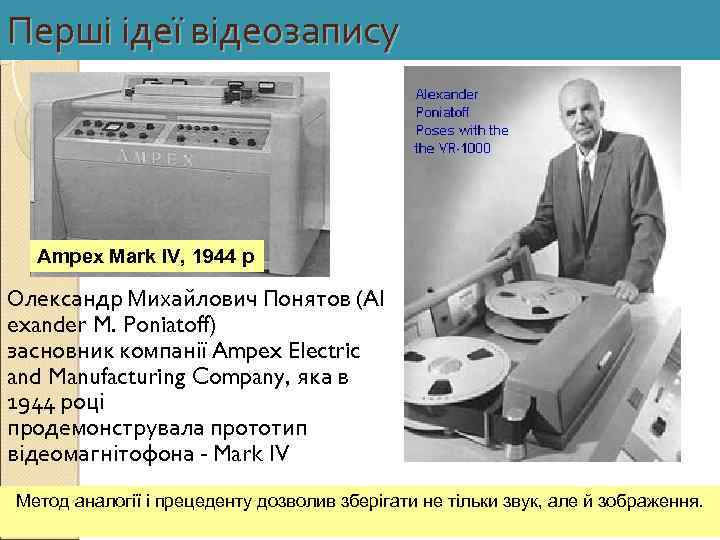

Перші ідеї відеозапису Ampex Mark IV, 1944 р Олександр Михайлович Понятов (Al exander M. Poniatoff) засновник компанії Ampex Electric and Manufacturing Company, яка в 1944 році продемонструвала прототип відеомагнітофона - Mark IV Метод аналогії і прецеденту дозволив зберігати не тільки звук, але й зображення.

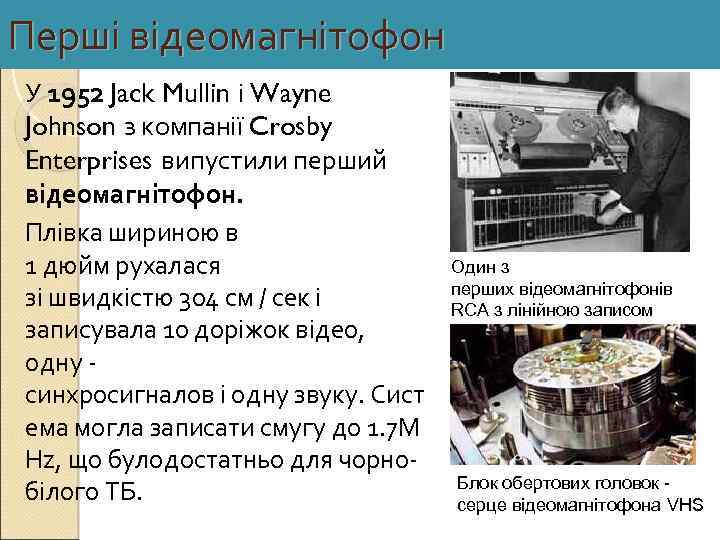

Перші відеомагнітофон У 1952 Jack Mullin і Wayne Johnson з компанії Crosby Enterprises випустили перший відеомагнітофон. Плівка шириною в 1 дюйм рухалася зі швидкістю 304 см / сек і записувала 10 доріжок відео, одну синхросигналов і одну звуку. Сист ема могла записати смугу до 1. 7 M Hz, що булодостатньо для чорнобілого ТБ. Один з перших відеомагнітофонів RCA з лінійною записом Блок обертових головок - серце відеомагнітофона VHS

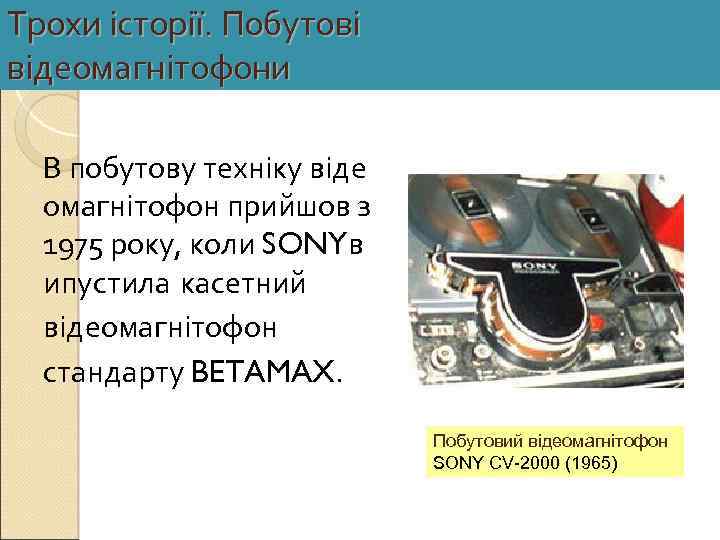

Трохи історії. Побутові відеомагнітофони В побутову техніку віде омагнітофон прийшов з 1975 року, коли SONYв ипустила касетний відеомагнітофон стандарту BETAMAX. Побутовий відеомагнітофон SONY CV-2000 (1965)

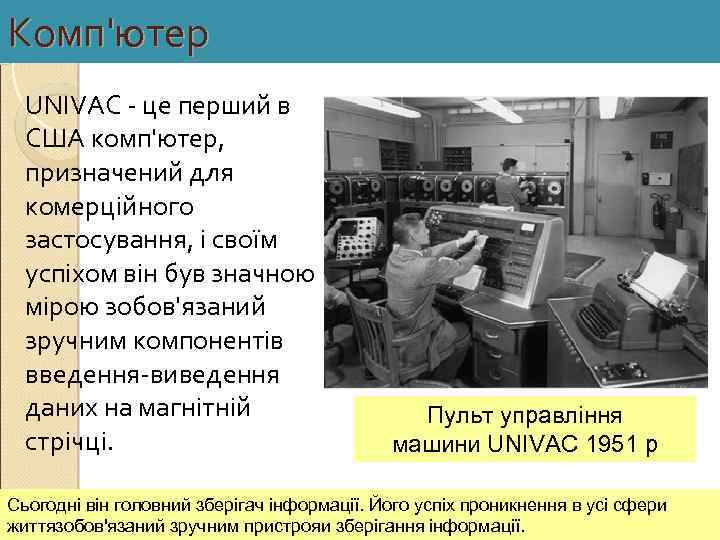

Комп'ютер UNIVAC - це перший в США комп'ютер, призначений для комерційного застосування, і своїм успіхом він був значною мірою зобов'язаний зручним компонентів введення-виведення даних на магнітній стрічці. Пульт управління машини UNIVAC 1951 р Сьогодні він головний зберігач інформації. Його успіх проникнення в усі сфери життязобов'язаний зручним пристрояи зберігання інформації.

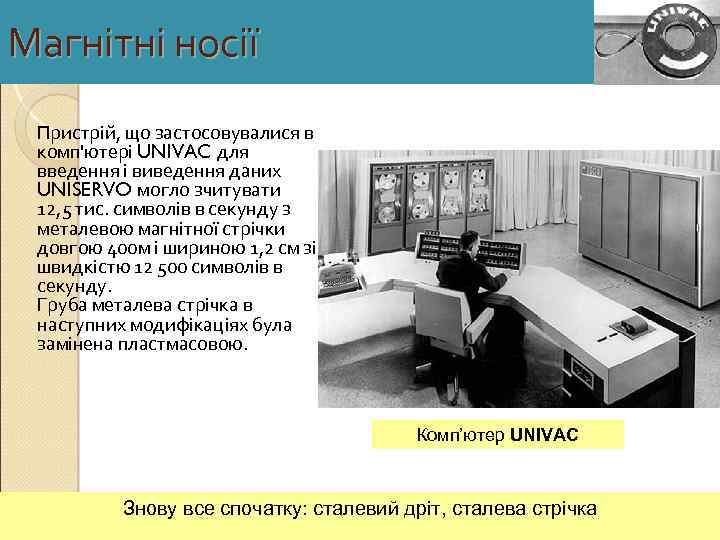

Магнітні носії Пристрій, що застосовувалися в комп'ютері UNIVAC для введення і виведення даних UNISERVO могло зчитувати 12, 5 тис. символів в секунду з металевою магнітної стрічки довгою 400 м і шириною 1, 2 см зі швидкістю 12 500 символів в секунду. Груба металева стрічка в наступних модифікаціях була замінена пластмасовою. Комп’ютер UNIVAC Знову все спочатку: сталевий дріт, сталева стрічка

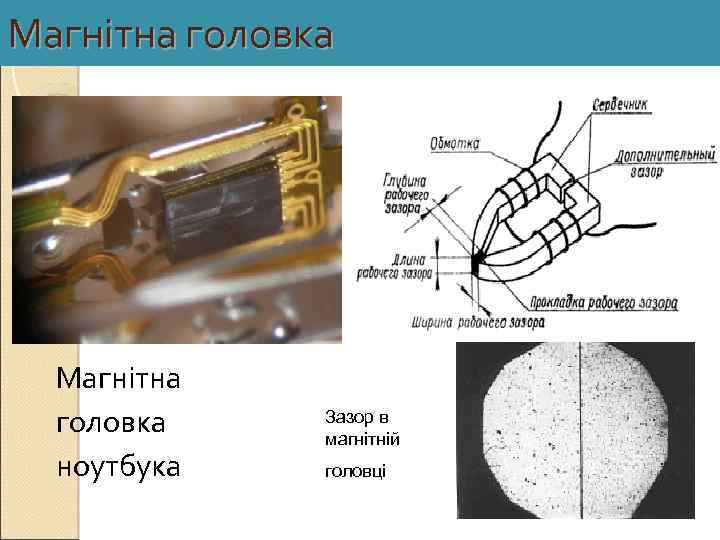

Магнітна головка ноутбука Зазор в магнітній головці

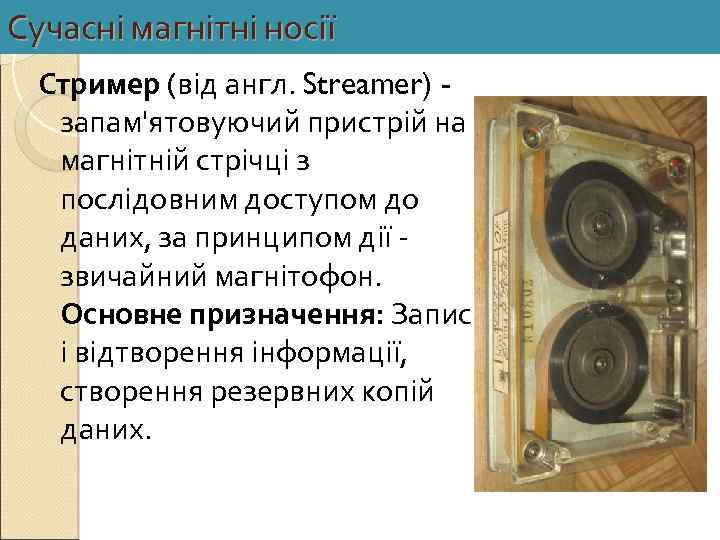

Сучасні магнітні носії Стример (від англ. Streamer) запам'ятовуючий пристрій на магнітній стрічці з послідовним доступом до даних, за принципом дії - звичайний магнітофон. Основне призначення: Запис і відтворення інформації, створення резервних копій даних.

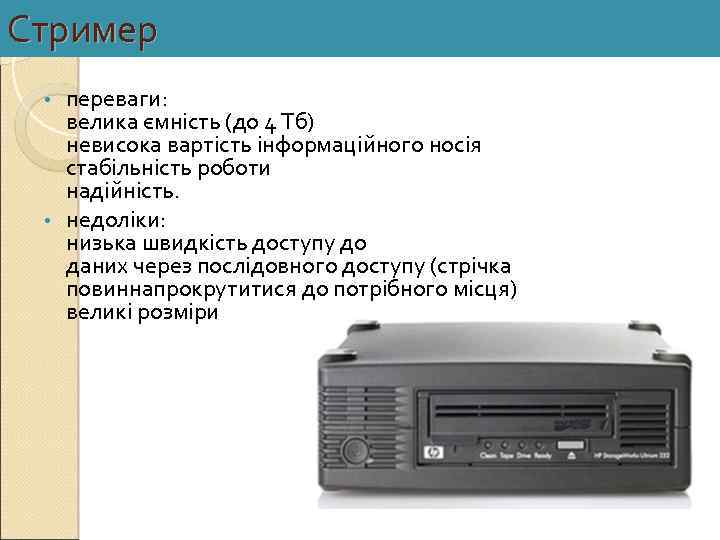

Стример переваги: велика ємність (до 4 Тб) невисока вартість інформаційного носія стабільність роботи надійність. • недоліки: низька швидкість доступу до даних через послідовного доступу (стрічка повиннапрокрутитися до потрібного місця) великі розміри •

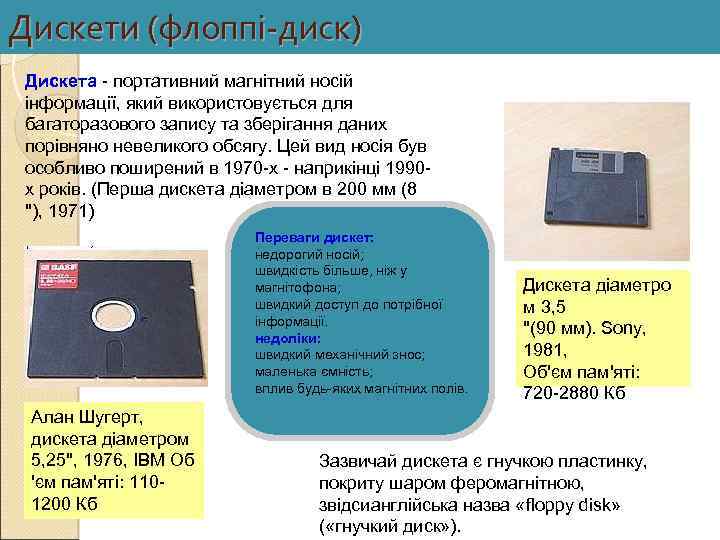

Дискети (флоппі-диск) Дискета - портативний магнітний носій інформації, який використовується для багаторазового запису та зберігання даних порівняно невеликого обсягу. Цей вид носія був особливо поширений в 1970 -х - наприкінці 1990 х років. (Перша дискета діаметром в 200 мм (8 "), 1971) Переваги дискет: недорогий носій; швидкість більше, ніж у магнітофона; швидкий доступ до потрібної інформації. недоліки: швидкий механічний знос; маленька ємність; вплив будь-яких магнітних полів. Алан Шугерт, дискета діаметром 5, 25", 1976, IBM Об 'єм пам'яті: 1101200 Кб Дискета діаметро м 3, 5 "(90 мм). Sony, 1981, Об'єм пам'яті: 720 -2880 Кб Зазвичай дискета є гнучкою пластинку, покриту шаром феромагнітною, звідсианглійська назва «floppy disk» ( «гнучкий диск» ).

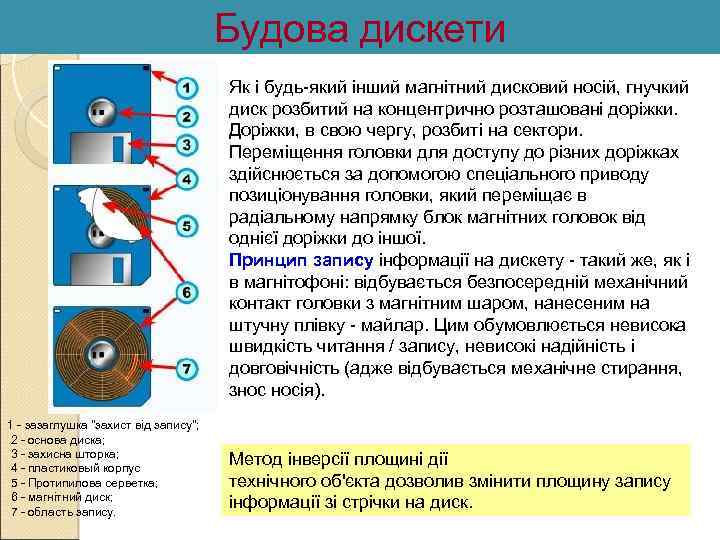

Будова дискети Як і будь-який інший магнітний дисковий носій, гнучкий диск розбитий на концентрично розташовані доріжки. Доріжки, в свою чергу, розбиті на сектори. Переміщення головки для доступу до різних доріжках здійснюється за допомогою спеціального приводу позиціонування головки, який переміщає в радіальному напрямку блок магнітних головок від однієї доріжки до іншої. Принцип запису інформації на дискету - такий же, як і в магнітофоні: відбувається безпосередній механічний контакт головки з магнітним шаром, нанесеним на штучну плівку - майлар. Цим обумовлюється невисока швидкість читання / запису, невисокі надійність і довговічність (адже відбувається механічне стирання, знос носія). 1 - зазаглушка "захист від запису"; 2 - основа диска; 3 - захисна шторка; 4 - пластиковый корпус 5 - Протипилова серветка; 6 - магнітний диск; 7 - область запису. Метод інверсії площині дії технічного об'єкта дозволив змінити площину запису інформації зі стрічки на диск.

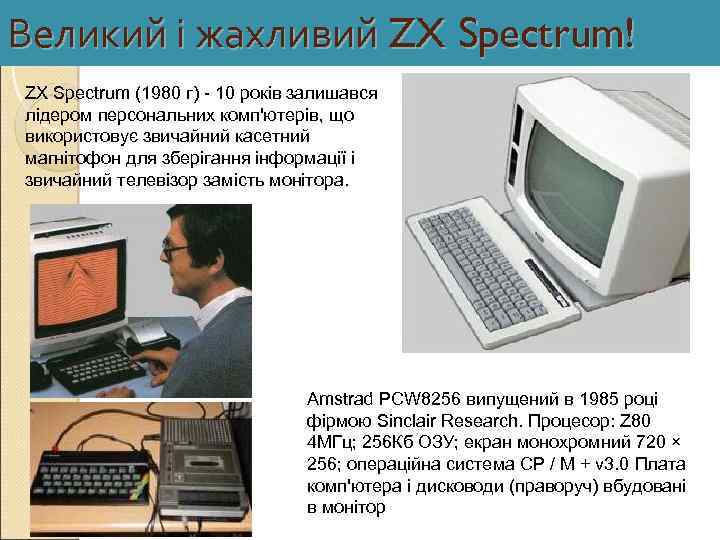

Великий і жахливий ZX Spectrum! ZX Spectrum (1980 г) - 10 років залишався лідером персональних комп'ютерів, що використовує звичайний касетний магнітофон для зберігання інформації і звичайний телевізор замість монітора. Amstrad PCW 8256 випущений в 1985 році фірмою Sinclair Research. Процесор: Z 80 4 МГц; 256 Кб ОЗУ; екран монохромний 720 × 256; операційна система CP / M + v 3. 0 Плата комп'ютера і дисководи (праворуч) вбудовані в монітор

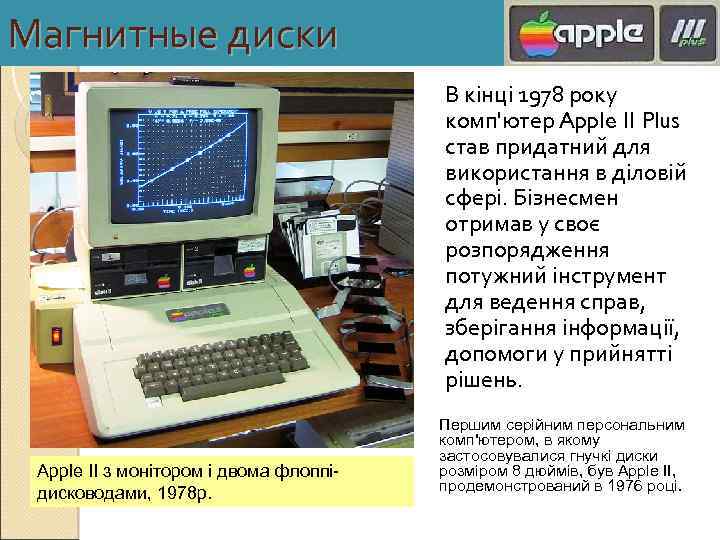

Магнитные диски В кінці 1978 року комп'ютер Apple II Plus став придатний для використання в діловій сфері. Бізнесмен отримав у своє розпорядження потужний інструмент для ведення справ, зберігання інформації, допомоги у прийнятті рішень. Apple II з монітором і двома флоппідисководами, 1978 р. Першим серійним персональним комп'ютером, в якому застосовувалися гнучкі диски розміром 8 дюймів, був Apple II, продемонстрований в 1976 році.

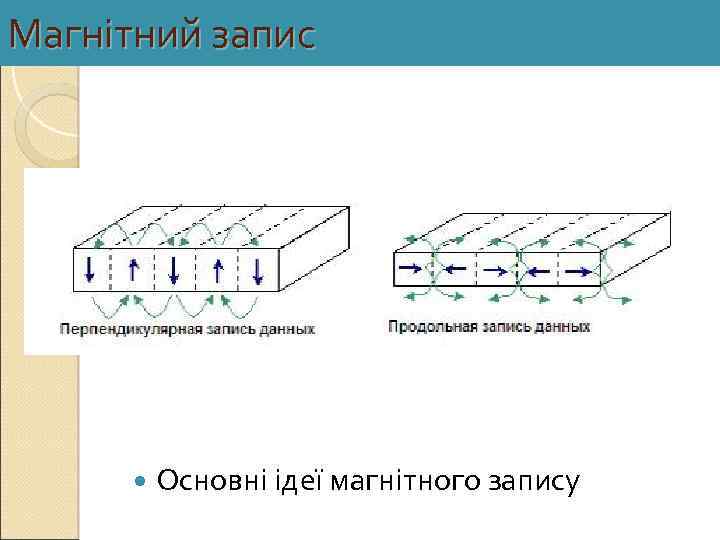

Магнітний запис Основні ідеї магнітного запису

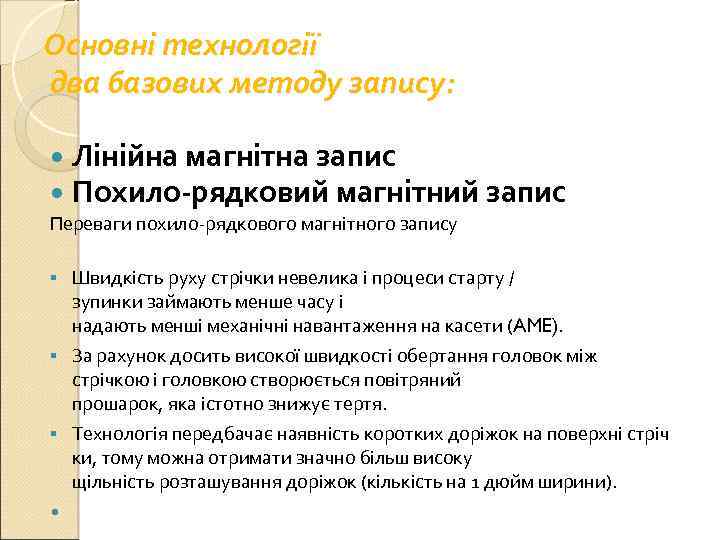

Основні технології два базових методу запису: Лінійна магнітна запис Похило-рядковий магнітний запис Переваги похило-рядкового магнітного запису Швидкість руху стрічки невелика і процеси старту / зупинки займають менше часу і надають менші механічні навантаження на касети (AME). § За рахунок досить високої швидкості обертання головок між стрічкою і головкою створюється повітряний прошарок, яка істотно знижує тертя. § Технологія передбачає наявність коротких доріжок на поверхні стріч ки, тому можна отримати значно більш високу щільність розташування доріжок (кількість на 1 дюйм ширини). §

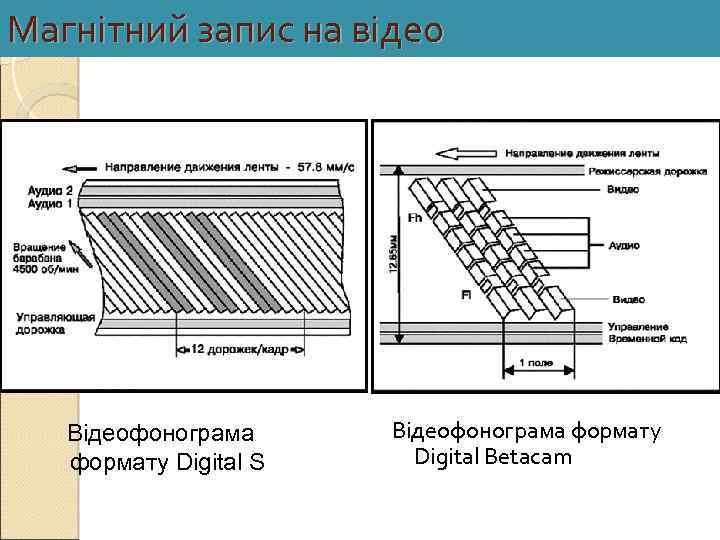

Магнітний запис на відео Відеофонограма формату Digital S Відеофонограма формату Digital Betacam

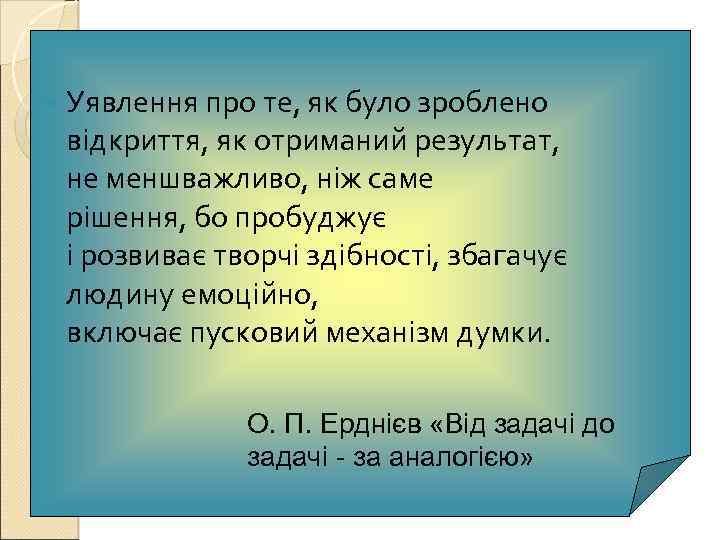

Уявлення про те, як було зроблено відкриття, як отриманий результат, не меншважливо, ніж саме рішення, бо пробуджує і розвиває творчі здібності, збагачує людину емоційно, включає пусковий механізм думки. О. П. Ерднієв «Від задачі до задачі - за аналогією»

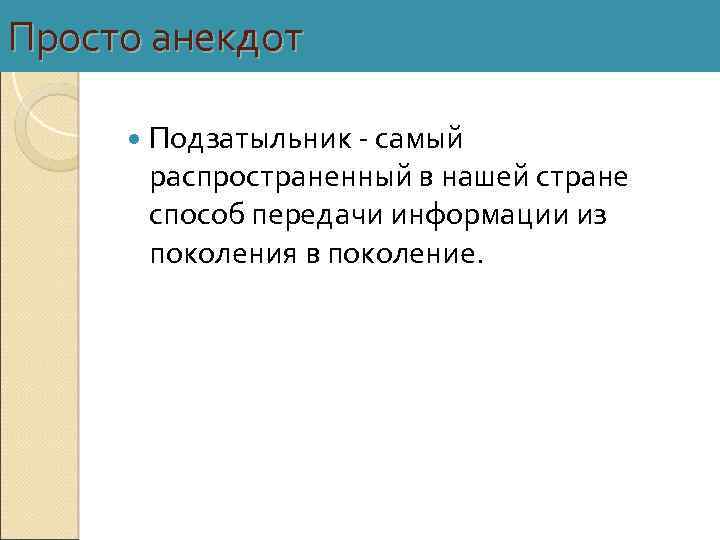

Просто анекдот Подзатыльник - самый распространенный в нашей стране способ передачи информации из поколения в поколение.
