Дуговая защита подстанций ТЭДЗ Бел. ЭМН Дуговая защита подстанций ТЭДЗ Бел. ЭМН

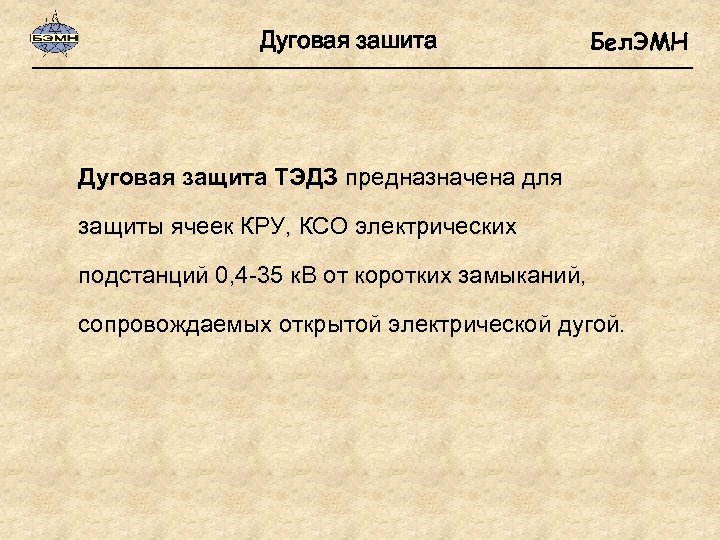

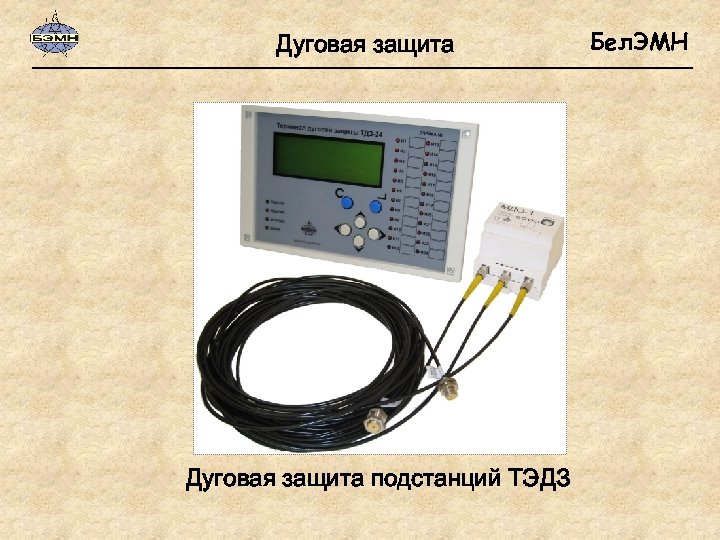

Дуговая зашита Бел. ЭМН Дуговая защита ТЭДЗ предназначена для защиты ячеек КРУ, КСО электрических Дуговая зашита Бел. ЭМН Дуговая защита ТЭДЗ предназначена для защиты ячеек КРУ, КСО электрических подстанций 0, 4 -35 к. В от коротких замыканий, сопровождаемых открытой электрической дугой.

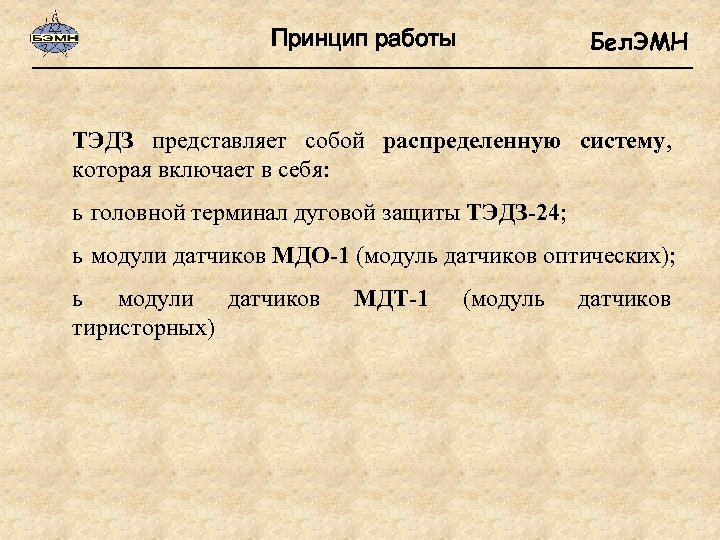

Принцип работы Бел. ЭМН ТЭДЗ представляет собой распределенную систему, которая включает в себя: ь Принцип работы Бел. ЭМН ТЭДЗ представляет собой распределенную систему, которая включает в себя: ь головной терминал дуговой защиты ТЭДЗ-24; ь модули датчиков МДО-1 (модуль датчиков оптических); ь модули датчиков тиристорных) МДТ-1 (модуль датчиков

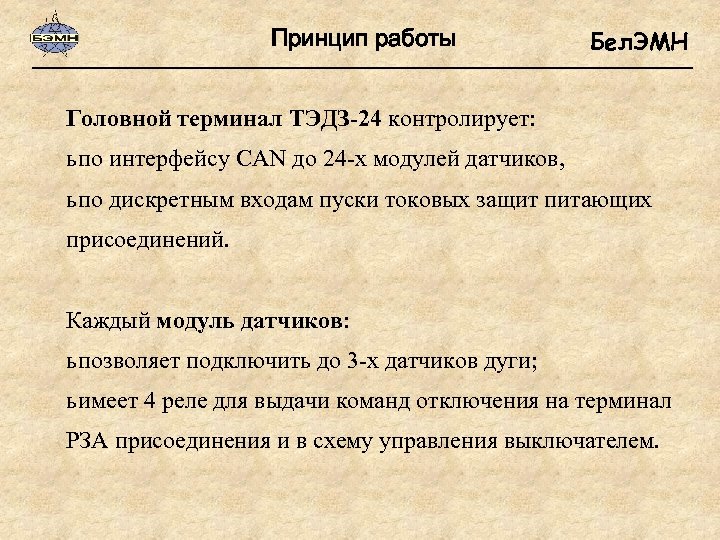

Принцип работы Бел. ЭМН Головной терминал ТЭДЗ-24 контролирует: ь по интерфейсу CAN до 24 Принцип работы Бел. ЭМН Головной терминал ТЭДЗ-24 контролирует: ь по интерфейсу CAN до 24 -х модулей датчиков, ь по дискретным входам пуски токовых защит питающих присоединений. Каждый модуль датчиков: ь позволяет подключить до 3 -х датчиков дуги; ь имеет 4 реле для выдачи команд отключения на терминал РЗА присоединения и в схему управления выключателем.

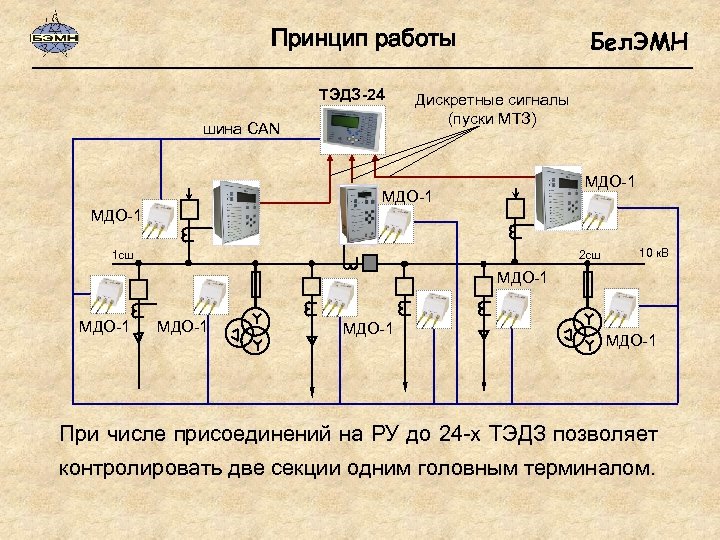

Принцип работы ТЭДЗ-24 шина CAN Бел. ЭМН Дискретные сигналы (пуски МТЗ) МДО-1 2 сш Принцип работы ТЭДЗ-24 шина CAN Бел. ЭМН Дискретные сигналы (пуски МТЗ) МДО-1 2 сш 10 к. В МДО-1 МДО-1 При числе присоединений на РУ до 24 -х ТЭДЗ позволяет контролировать две секции одним головным терминалом.

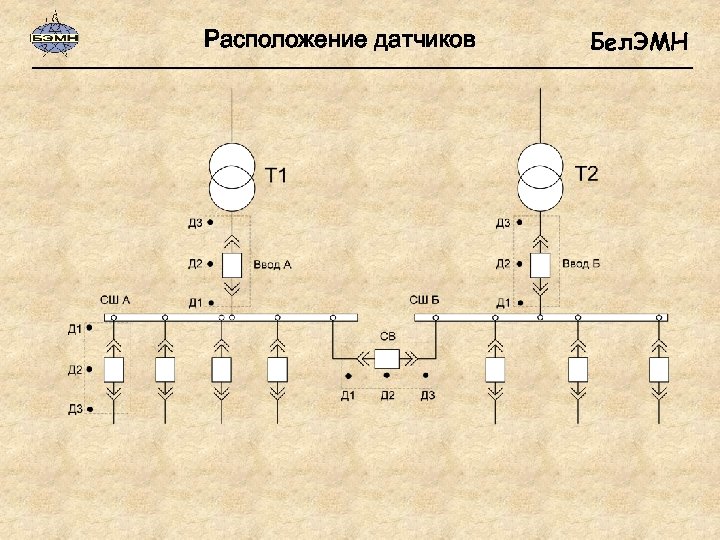

Расположение датчиков Бел. ЭМН Расположение датчиков Бел. ЭМН

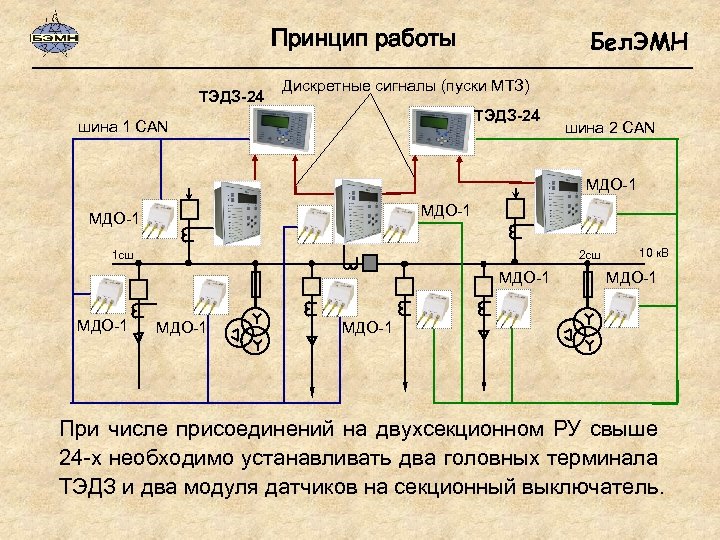

Принцип работы ТЭДЗ-24 Бел. ЭМН Дискретные сигналы (пуски МТЗ) ТЭДЗ-24 шина 1 CAN шина Принцип работы ТЭДЗ-24 Бел. ЭМН Дискретные сигналы (пуски МТЗ) ТЭДЗ-24 шина 1 CAN шина 2 CAN МДО-1 2 сш 1 сш МДО-1 10 к. В МДО-1 При числе присоединений на двухсекционном РУ свыше 24 -х необходимо устанавливать два головных терминала ТЭДЗ и два модуля датчиков на секционный выключатель.

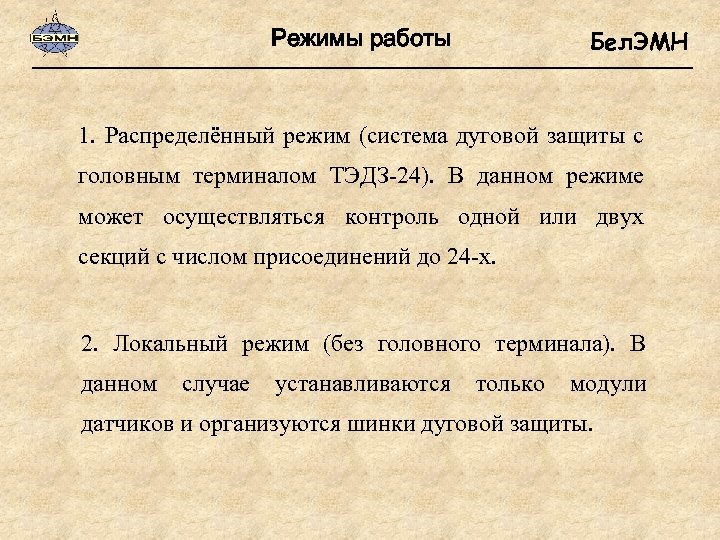

Режимы работы Бел. ЭМН 1. Распределённый режим (система дуговой защиты с головным терминалом ТЭДЗ-24). Режимы работы Бел. ЭМН 1. Распределённый режим (система дуговой защиты с головным терминалом ТЭДЗ-24). В данном режиме может осуществляться контроль одной или двух секций с числом присоединений до 24 -х. 2. Локальный режим (без головного терминала). В данном случае устанавливаются только модули датчиков и организуются шинки дуговой защиты.

Терминал ТЭДЗ-24 Функции: ü Сбор информации с модулей датчиков и измерительных органов тока (напряжения); Терминал ТЭДЗ-24 Функции: ü Сбор информации с модулей датчиков и измерительных органов тока (напряжения); ü Обработка информации о работе датчиков и выдача команд отключения; ü Индикация работы неисправностей датчиков. и Бел. ЭМН

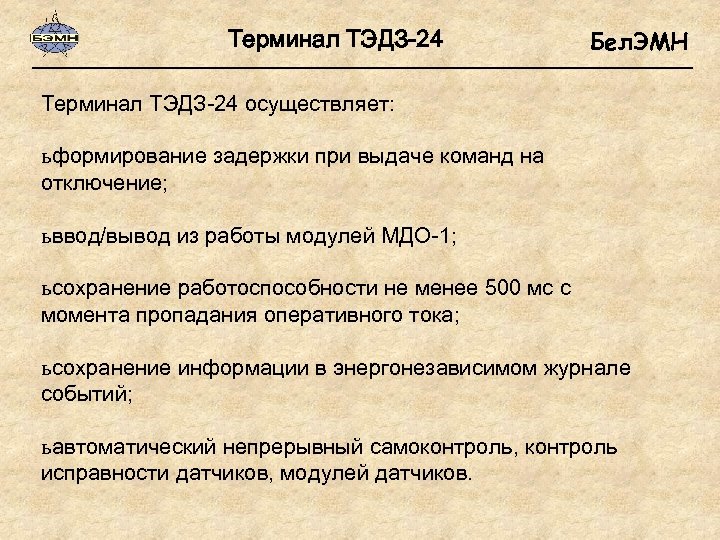

Терминал ТЭДЗ-24 Бел. ЭМН Терминал ТЭДЗ-24 осуществляет: ь формирование задержки при выдаче команд на Терминал ТЭДЗ-24 Бел. ЭМН Терминал ТЭДЗ-24 осуществляет: ь формирование задержки при выдаче команд на отключение; ь ввод/вывод из работы модулей МДО-1; ь сохранение работоспособности не менее 500 мс с момента пропадания оперативного тока; ь сохранение информации в энергонезависимом журнале событий; ь автоматический непрерывный самоконтроль, контроль исправности датчиков, модулей датчиков.

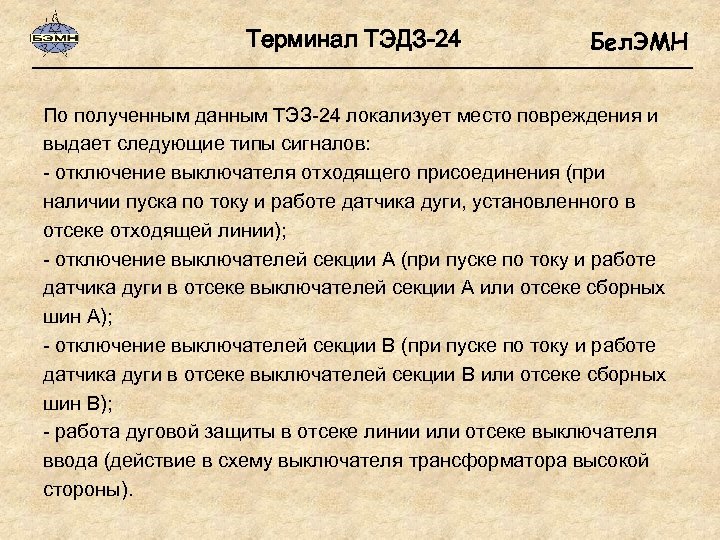

Терминал ТЭДЗ-24 Бел. ЭМН По полученным данным ТЭЗ-24 локализует место повреждения и выдает следующие Терминал ТЭДЗ-24 Бел. ЭМН По полученным данным ТЭЗ-24 локализует место повреждения и выдает следующие типы сигналов: - отключение выключателя отходящего присоединения (при наличии пуска по току и работе датчика дуги, установленного в отсеке отходящей линии); - отключение выключателей секции А (при пуске по току и работе датчика дуги в отсеке выключателей секции А или отсеке сборных шин А); - отключение выключателей секции B (при пуске по току и работе датчика дуги в отсеке выключателей секции B или отсеке сборных шин B); - работа дуговой защиты в отсеке линии или отсеке выключателя ввода (действие в схему выключателя трансформатора высокой стороны).

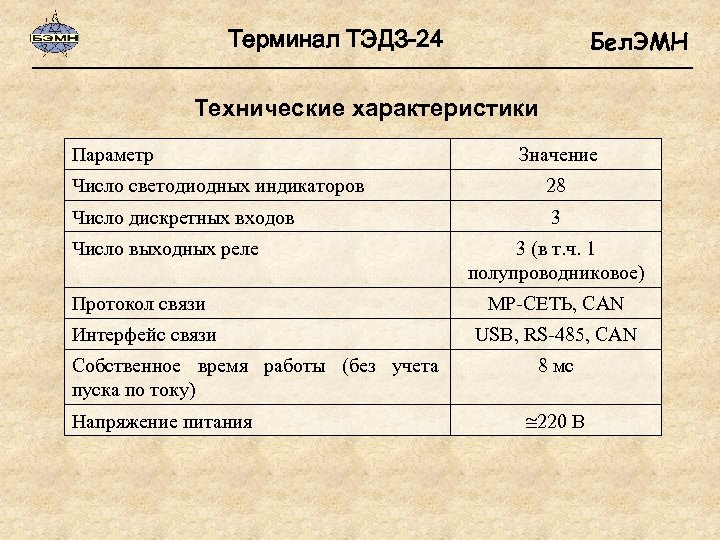

Терминал ТЭДЗ-24 Бел. ЭМН Технические характеристики Параметр Значение Число светодиодных индикаторов 28 Число дискретных Терминал ТЭДЗ-24 Бел. ЭМН Технические характеристики Параметр Значение Число светодиодных индикаторов 28 Число дискретных входов 3 Число выходных реле 3 (в т. ч. 1 полупроводниковое) Протокол связи МР-СЕТЬ, CAN Интерфейс связи USB, RS-485, CAN Собственное время работы (без учета пуска по току) Напряжение питания 8 мс 220 В

Логика работы ТЭДЗ Бел. ЭМН Логика работы ТЭДЗ Бел. ЭМН

Модуль датчиков МДО-1 позволяет подключать до 3 оптических датчиков и имеет 4 твердотельных реле. Модуль датчиков МДО-1 позволяет подключать до 3 оптических датчиков и имеет 4 твердотельных реле. МДО-1 может работать как автономно, так и в системе с головным модулем ТЭДЗ-24. Бел. ЭМН

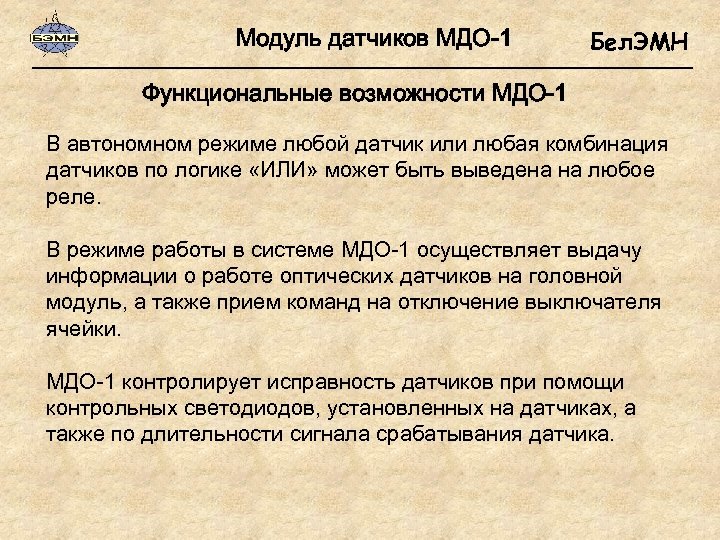

Модуль датчиков МДО-1 Бел. ЭМН Функциональные возможности МДО-1 В автономном режиме любой датчик или Модуль датчиков МДО-1 Бел. ЭМН Функциональные возможности МДО-1 В автономном режиме любой датчик или любая комбинация датчиков по логике «ИЛИ» может быть выведена на любое реле. В режиме работы в системе МДО-1 осуществляет выдачу информации о работе оптических датчиков на головной модуль, а также прием команд на отключение выключателя ячейки. МДО-1 контролирует исправность датчиков при помощи контрольных светодиодов, установленных на датчиках, а также по длительности сигнала срабатывания датчика.

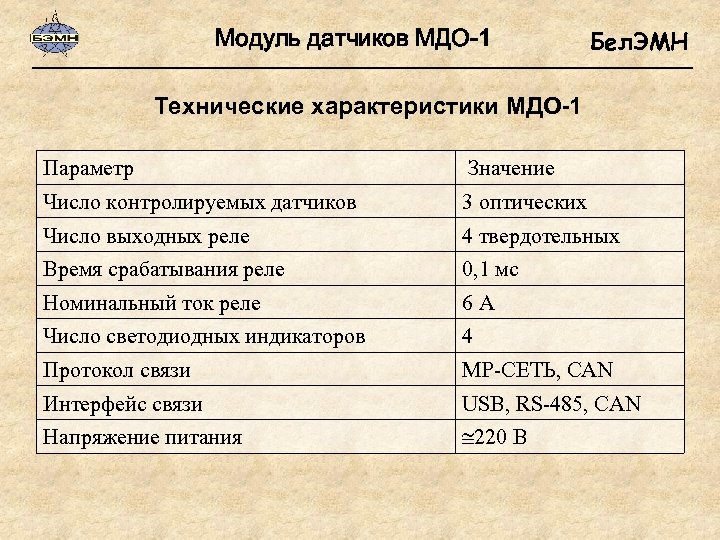

Модуль датчиков МДО-1 Бел. ЭМН Технические характеристики МДО-1 Параметр Значение Число контролируемых датчиков 3 Модуль датчиков МДО-1 Бел. ЭМН Технические характеристики МДО-1 Параметр Значение Число контролируемых датчиков 3 оптических Число выходных реле 4 твердотельных Время срабатывания реле 0, 1 мс Номинальный ток реле 6 А Число светодиодных индикаторов 4 Протокол связи МР-СЕТЬ, CAN Интерфейс связи USB, RS-485, CAN Напряжение питания 220 В

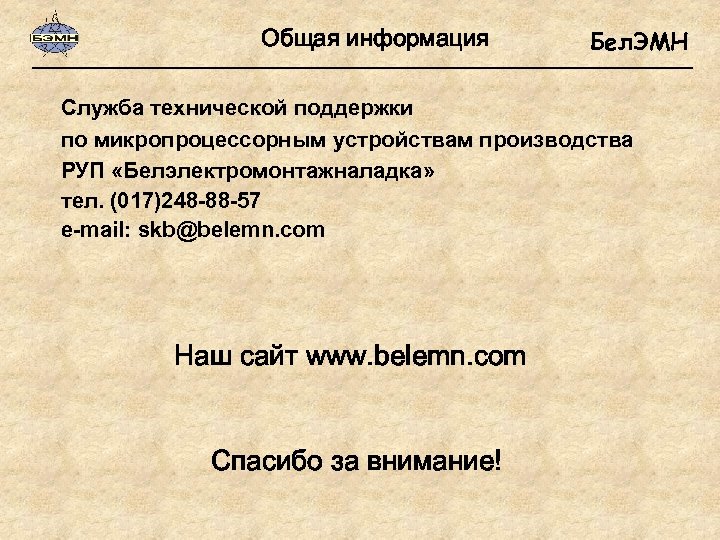

Общая информация Бел. ЭМН Служба технической поддержки по микропроцессорным устройствам производства РУП «Белэлектромонтажналадка» тел. Общая информация Бел. ЭМН Служба технической поддержки по микропроцессорным устройствам производства РУП «Белэлектромонтажналадка» тел. (017)248 -88 -57 e-mail: [email protected] com Наш сайт www. belemn. com Спасибо за внимание!
