Дроссель помехоподавляющий Дроссель Д 51 служит для

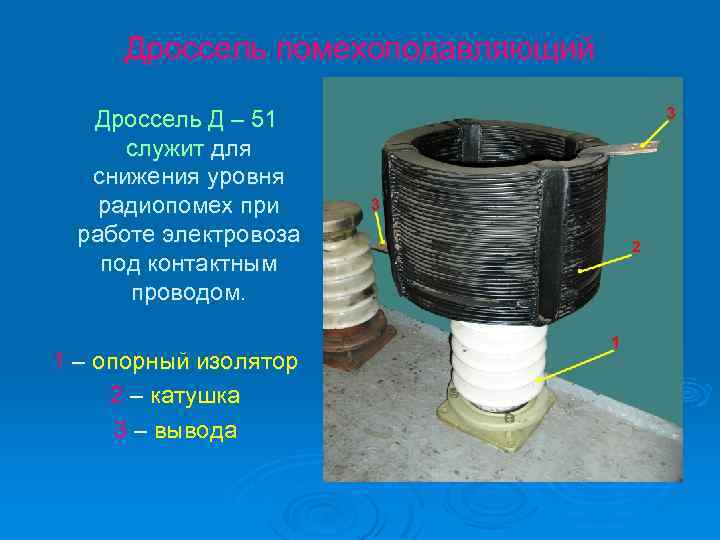

Дроссель помехоподавляющий Дроссель Д – 51 служит для снижения уровня радиопомех при работе электровоза под контактным проводом. 1 – опорный изолятор 2 – катушка 3 – вывода

Высоковольтный разъединитель Ø Высоковольтный разъединитель РВН – 2 служит для отключения повреждённого токоприёмника. 1 – основание, 2 – поворотный изолятор, 3 – верхняя крышка, 4 – подвижный нож, 5 – неподвижный контакт.

Высоковольтный разрядник Ø Разрядник РВЭ – 25 М предназначен для защиты электрооборудования электровоза от перенапряжений. 1 – основание, 2 – верхняя крышка, 3 – пустотелый изолятор, 4 – нелинейный резистор, 5 – искровой промежуток, 6 – нажимная пружина.

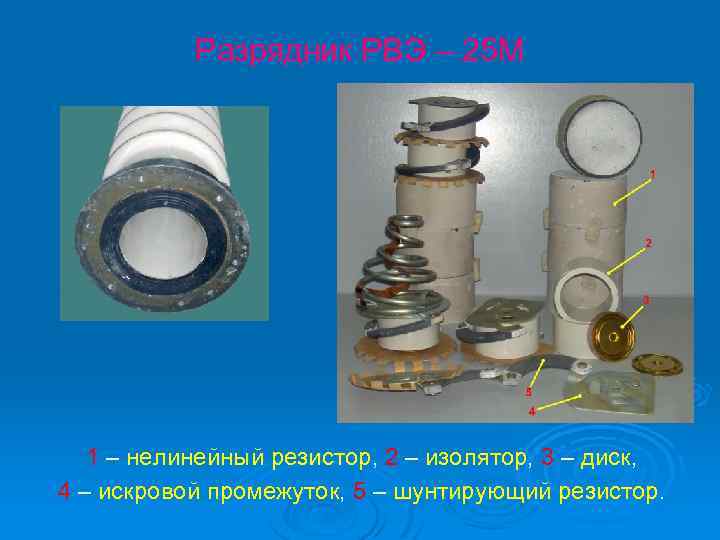

Разрядник РВЭ – 25 М 1 – нелинейный резистор, 2 – изолятор, 3 – диск, 4 – искровой промежуток, 5 – шунтирующий резистор.

Трансформатор тока ТПОФ – 25 предназначен для контроля величины тока и служит высоковольтным вводом. Ø 1 - токоведущий стержень, 2 - пустотелый изолятор, 3 - корпус с обмоткой, 4 - вывода, 5 - фланец для крепления.
