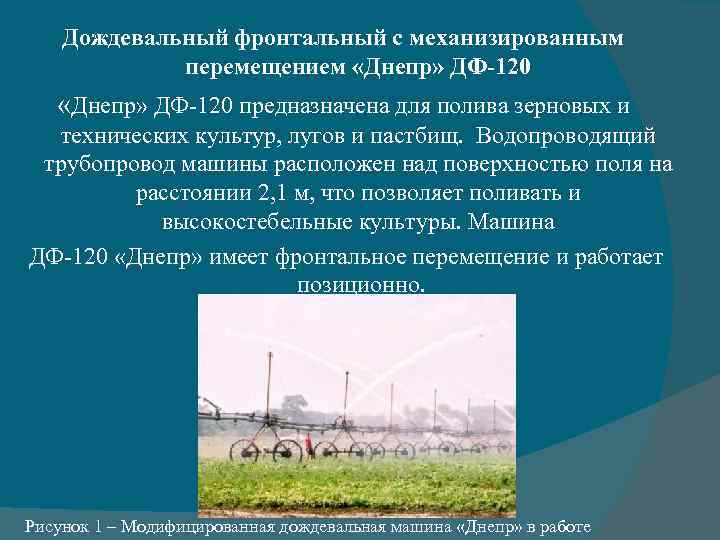

Дождевальный фронтальный с механизированным перемещением «Днепр» ДФ-120 предназначена для полива зерновых и технических культур, лугов и пастбищ. Водопроводящий трубопровод машины расположен над поверхностью поля на расстоянии 2, 1 м, что позволяет поливать и высокостебельные культуры. Машина ДФ-120 «Днепр» имеет фронтальное перемещение и работает позиционно. Рисунок 1 – Модифицированная дождевальная машина «Днепр» в работе

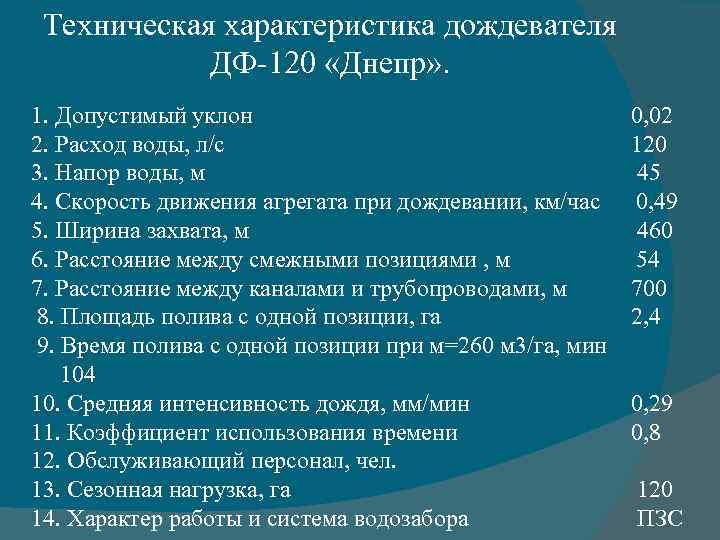

Техническая характеристика дождевателя ДФ-120 «Днепр» . 1. Допустимый уклон 2. Расход воды, л/с 3. Напор воды, м 4. Скорость движения агрегата при дождевании, км/час 5. Ширина захвата, м 6. Расстояние между смежными позициями , м 7. Расстояние между каналами и трубопроводами, м 8. Площадь полива с одной позиции, га 9. Время полива с одной позиции при м=260 м 3/га, мин 104 10. Средняя интенсивность дождя, мм/мин 11. Коэффициент использования времени 12. Обслуживающий персонал, чел. 13. Сезонная нагрузка, га 14. Характер работы и система водозабора 0, 02 120 45 0, 49 460 54 700 2, 4 0, 29 0, 8 120 ПЗС

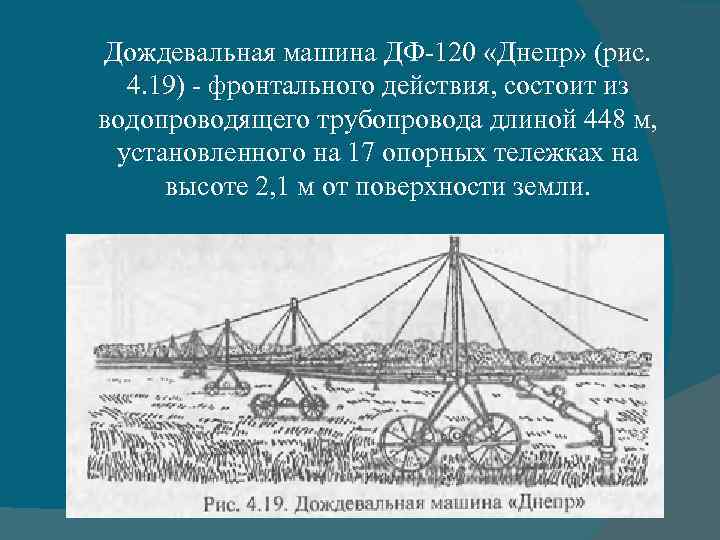

Дождевальная машина ДФ-120 «Днепр» (рис. 4. 19) - фронтального действия, состоит из водопроводящего трубопровода длиной 448 м, установленного на 17 опорных тележках на высоте 2, 1 м от поверхности земли.

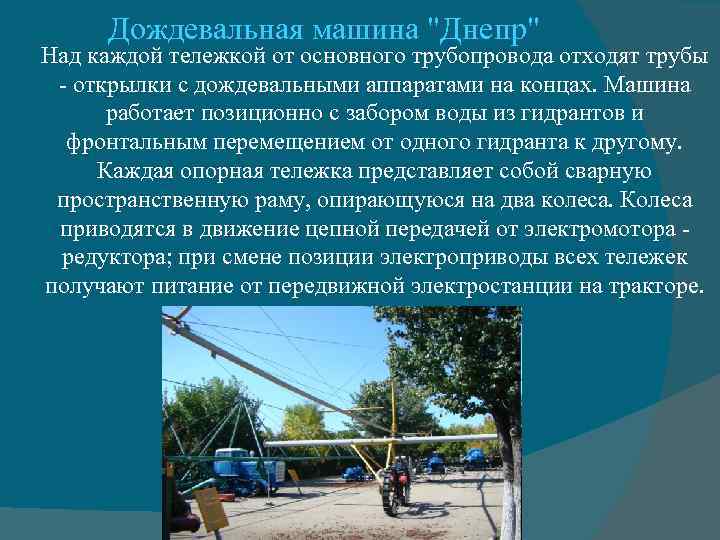

Дождевальная машина "Днепр" Над каждой тележкой от основного трубопровода отходят трубы - открылки с дождевальными аппаратами на концах. Машина работает позиционно с забором воды из гидрантов и фронтальным перемещением от одного гидранта к другому. Каждая опорная тележка представляет собой сварную пространственную раму, опирающуюся на два колеса. Колеса приводятся в движение цепной передачей от электромотора редуктора; при смене позиции электроприводы всех тележек получают питание от передвижной электростанции на тракторе.

Устройство дождевателя ДФ-120 «ДНЕПР» . Рисунок 11 – Конструктивно-технологическая схема ДФ-120 «Днепр » Водопроводящий пояс 1 дождевателя собран из алюминиевых труб диаметром 180 мм, опорные секции которых смонтированы на самоходных тележках 2. У каждой опорной трубы 3 с двух сторон на фланцах установлены по две соедини тельные трубы 4, оборудованные сливными клапанами 6. Для обеспечения жесткости трубопровода 1 дождеватель снабжен системой тросов 7 и уголков. На опорной трубе 3 водопроводящего пояса 1 при помощи фланца стояка смонтирована Ферма-открылка 8. По ней из основного водовода поступает к дождевальным аппаратам 9. Аппараты 9 крайних ферм дождевателя имеют механизмы секторного полива, а все остальные кругового действия. Достоинством дождевателя ДФ-120 "Днепр" является то, что он имеет на обоих концах водопроводящего пояса подсоединительные трубопроводы 10, которые позволяют забирать воду с любой стороны дождевателя.

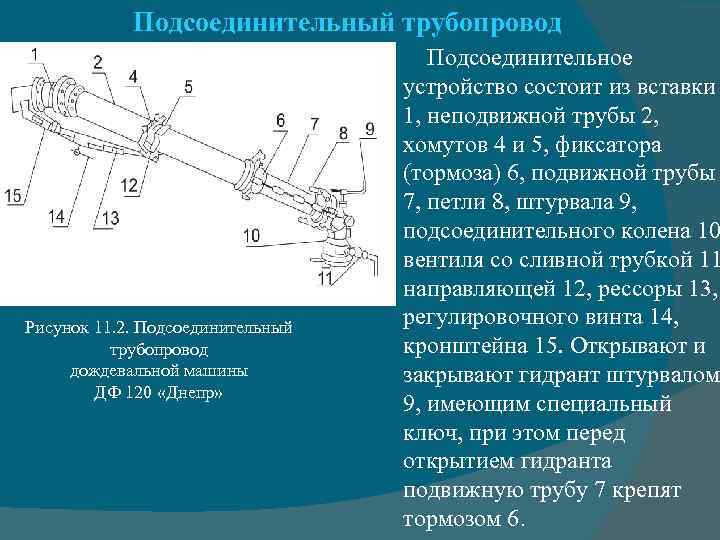

Подсоединительный трубопровод Рисунок 11. 2. Подсоединительный трубопровод дождевальной машины ДФ 120 «Днепр» Подсоединительное устройство состоит из вставки 1, неподвижной трубы 2, хомутов 4 и 5, фиксатора (тормоза) 6, подвижной трубы 7, петли 8, штурвала 9, подсоединительного колена 10 вентиля со сливной трубкой 11 направляющей 12, рессоры 13, регулировочного винта 14, кронштейна 15. Открывают и закрывают гидрант штурвалом 9, имеющим специальный ключ, при этом перед открытием гидранта подвижную трубу 7 крепят тормозом 6.

Устройство самоходной тележки. Рисунок 11. 3. Самоходная тележка дождевателя ДФ-120 «Днепр» Самоходная тележка дождевателя (рис. 11. 3. ) состоит из стеблеотвода 1, колес 2, осей 3, мотор редуктора 4 (редуктор планетарного типа), рамы 5, желоба 6, натяжной звездочки 7, цепной передачи 8, зубчатой цилиндрической передачи 9. Желоб 6 с проушинами предназначен для крепления опорной трубы и механизма управления. Колеса 2 самоходной тележки приводятся во вращение мотор-редуктором 4 через цепную 8 и зубчатую 9 передачи и смонтированы на специальных осях, которые позволяют устанавливать их как перпендикулярно оси трубопровода (рабочее положение), так и параллельно ей (транспортное положение).

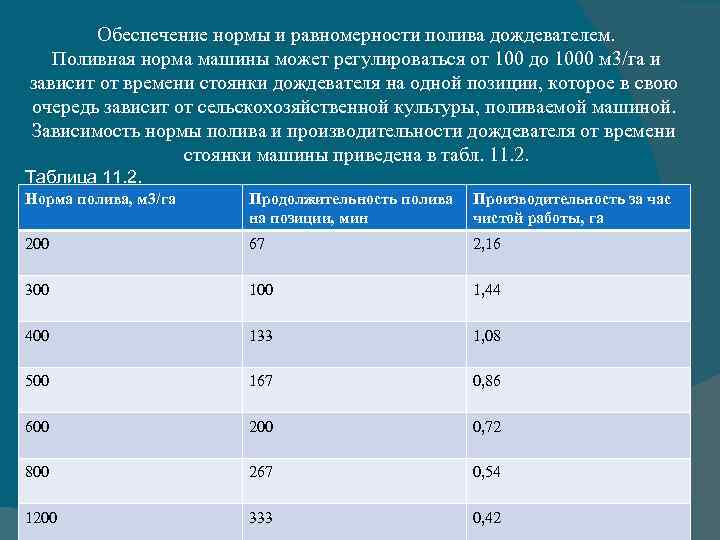

Обеспечение нормы и равномерности полива дождевателем. Поливная норма машины может регулироваться от 100 до 1000 м 3/га и зависит от времени стоянки дождевателя на одной позиции, которое в свою очередь зависит от сельскохозяйственной культуры, поливаемой машиной. Зависимость нормы полива и производительности дождевателя от времени стоянки машины приведена в табл. 11. 2. Таблица 11. 2. Норма полива, м 3/га Продолжительность полива на позиции, мин Производительность за час чистой работы, га 200 67 2, 16 300 1, 44 400 133 1, 08 500 167 0, 86 600 200 0, 72 800 267 0, 54 1200 333 0, 42

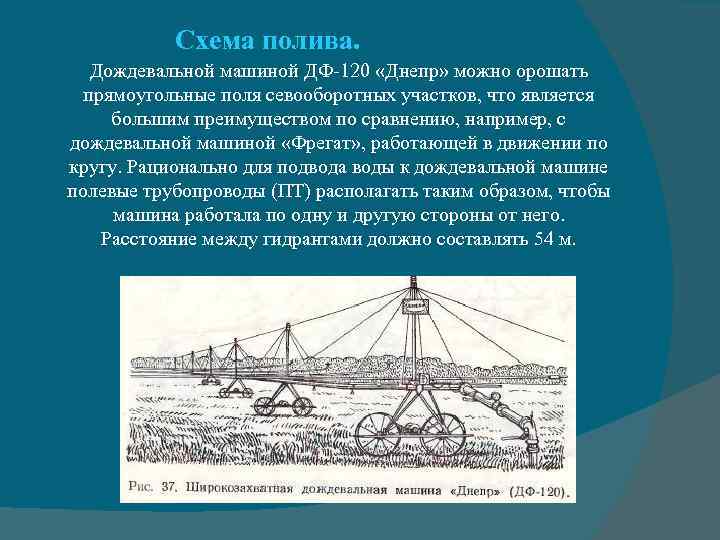

Схема полива. Дождевальной машиной ДФ-120 «Днепр» можно орошать прямоугольные поля севооборотных участков, что является большим преимуществом по сравнению, например, с дождевальной машиной «Фрегат» , работающей в движении по кругу. Рационально для подвода воды к дождевальной машине полевые трубопроводы (ПТ) располагать таким образом, чтобы машина работала по одну и другую стороны от него. Расстояние между гидрантами должно составлять 54 м.

ДФ-12 "Днепр" - Осуществляет позиционный полив дождеванием всех сельскохозяйственных культур в полуавтоматическом режиме. Подача воды - от гидрантов закрытой ороcительной сети, полив по прямоугольному контуру. Перемещение от гидранта к гидранту осуществляется собственным ходом с приводом на передвижение от электростанции, навешенной на трактор. Пять исполнений машин по ширине орошаемой полосы (от 352 до 460 м. ) обеспечивают её вписываемость в различные размеры поля!
