Довбыш Александр Михайлович группа ТОР-41/1 Тема проекта: ПРОЕКТИРОВАНИЕ ТОПЛИВНОГО ОТДЕЛЕНИЯ ЛОКОМОТИВНОГО ДЕПО ПО РЕМОНТУ ТОПЛИВНОЙ АППАРАТУРЫ ТЕПЛОВОЗОВ

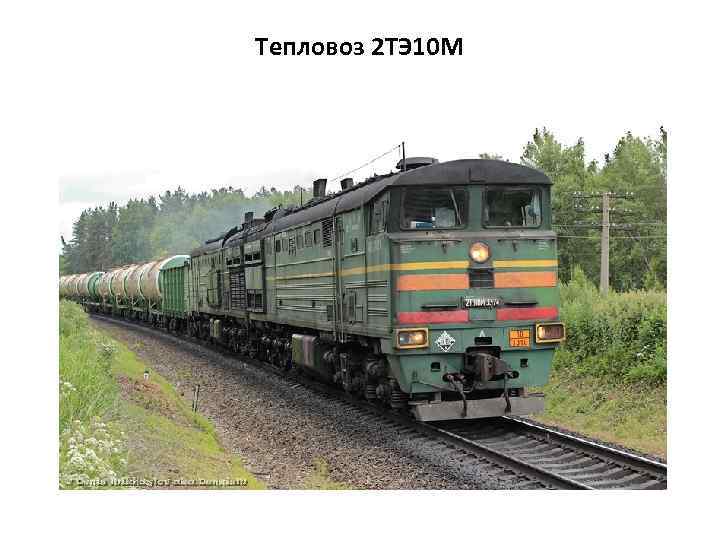

Тепловоз 2 ТЭ 10 М

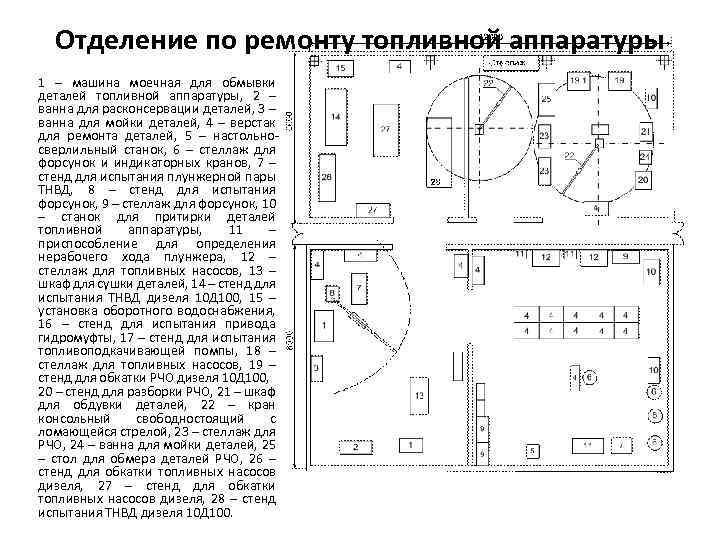

Отделение по ремонту топливной аппаратуры 1 – машина моечная для обмывки деталей топливной аппаратуры, 2 – ванна для расконсервации деталей, 3 – ванна для мойки деталей, 4 – верстак для ремонта деталей, 5 – настольносверлильный станок, 6 – стеллаж для форсунок и индикаторных кранов, 7 – стенд для испытания плунжерной пары ТНВД, 8 – стенд для испытания форсунок, 9 – стеллаж для форсунок, 10 – станок для притирки деталей топливной аппаратуры, 11 – приспособление для определения нерабочего хода плунжера, 12 – стеллаж для топливных насосов, 13 – шкаф для сушки деталей, 14 – стенд для испытания ТНВД дизеля 10 Д 100, 15 – установка оборотного водоснабжения, 16 – стенд для испытания привода гидромуфты, 17 – стенд для испытания топливоподкачивающей помпы, 18 – стеллаж для топливных насосов, 19 – стенд для обкатки РЧО дизеля 10 Д 100, 20 – стенд для разборки РЧО, 21 – шкаф для обдувки деталей, 22 – кран консольный свободностоящий с ломающейся стрелой, 23 – стеллаж для РЧО, 24 – ванна для мойки деталей, 25 – стол для обмера деталей РЧО, 26 – стенд для обкатки топливных насосов дизеля, 27 – стенд для обкатки топливных насосов дизеля, 28 – стенд испытания ТНВД дизеля 10 Д 100.
Тяговая территория 1 – мастерские; 2 – здание ТО– 7; 3 – здание ТО– 6 и ТО– 3; 4 – АБК; 5 – здание ТО– 8; 6 – парк колесных пар; 7 – здание ТО– 2 и экипировки; 8 – служебнотехническое здание ТО– 2 и экипировки; 9 – склад масел; 10 – здание обдувки, обмывки и окраски; 11 –стрелочный контрольный пост; 12 – установка для реостатных испытаний; 13 – котельная; 14 – ремонтные площадки ; 15 – химика - технологическая лаборатория; 16 – материальный склад; 17 – гараж; 18 – стоянка личных автомобилей; 19 – столовая и конференц-зал; 20 – стадион; 21 – наземные металлические резервуары для дизельного топлива; 22 – насосная дизельного топлива; 23 – здание мотопомп; 24 – железобетонный резервуар для воды; 25 – нефтеловушка; 26 – склад сухого песка башенного типа; 27 – пескосушилка; 28 – склад сырого песка; 29 – пути стоянки готовых к работе локомотивов; 30– 31 пути стоянки пожарного и восстановительного поездов; 32 – пожарный водоем; 33 – дом отдыха локомотивных бригад и гостиница; 34 – профилакторий
Схема ремонта сборочной единицы
Топливная аппаратура дизеля 10 Д 100

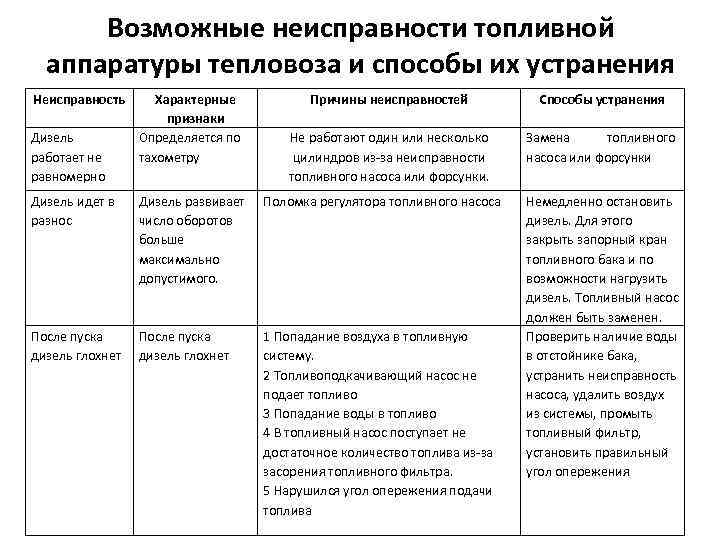

Возможные неисправности топливной аппаратуры тепловоза и способы их устранения Неисправность Дизель работает не равномерно Характерные признаки Определяется по тахометру Причины неисправностей Способы устранения Не работают один или несколько цилиндров из-за неисправности топливного насоса или форсунки. Замена топливного насоса или форсунки Дизель идет в разнос Дизель развивает число оборотов больше максимально допустимого. Поломка регулятора топливного насоса После пуска дизель глохнет 1 Попадание воздуха в топливную систему. 2 Топливоподкачивающий насос не подает топливо 3 Попадание воды в топливо 4 В топливный насос поступает не достаточное количество топлива из-за засорения топливного фильтра. 5 Нарушился угол опережения подачи топлива Немедленно остановить дизель. Для этого закрыть запорный кран топливного бака и по возможности нагрузить дизель. Топливный насос должен быть заменен. Проверить наличие воды в отстойнике бака, устранить неисправность насоса, удалить воздух из системы, промыть топливный фильтр, установить правильный угол опережения
Оборудование применяемое при ремонте топливной аппаратуры. Стенд для испытания форсунок предназначен для технического контроля, диагностирования, определения давления впрыска топлива и регулировки форсунок дизелей типа 10 Д 100, Д 50.

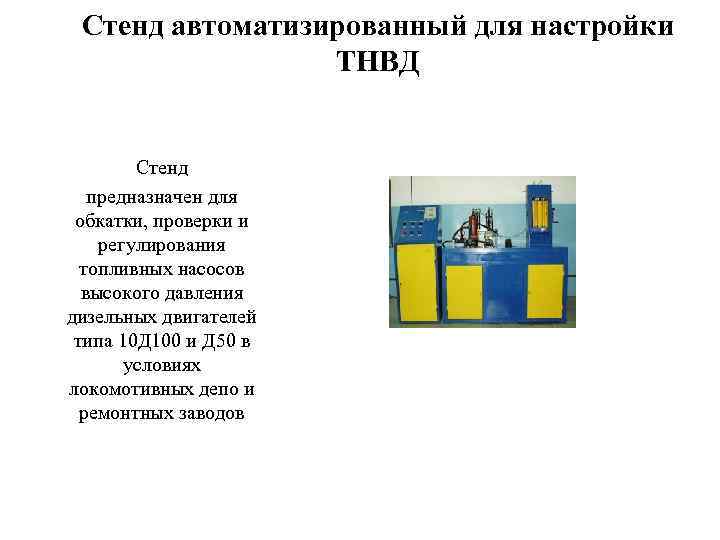

Стенд автоматизированный для настройки ТНВД Стенд предназначен для обкатки, проверки и регулирования топливных насосов высокого давления дизельных двигателей типа 10 Д 100 и Д 50 в условиях локомотивных депо и ремонтных заводов

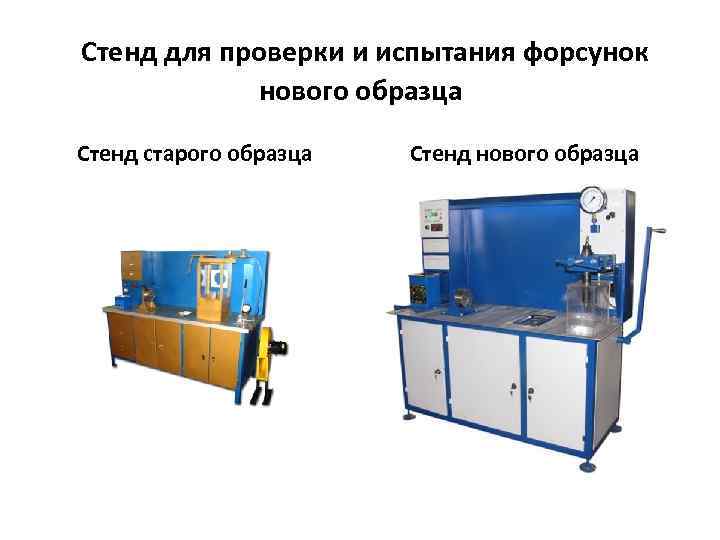

Стенд для проверки и испытания форсунок нового образца Стенд старого образца Стенд нового образца

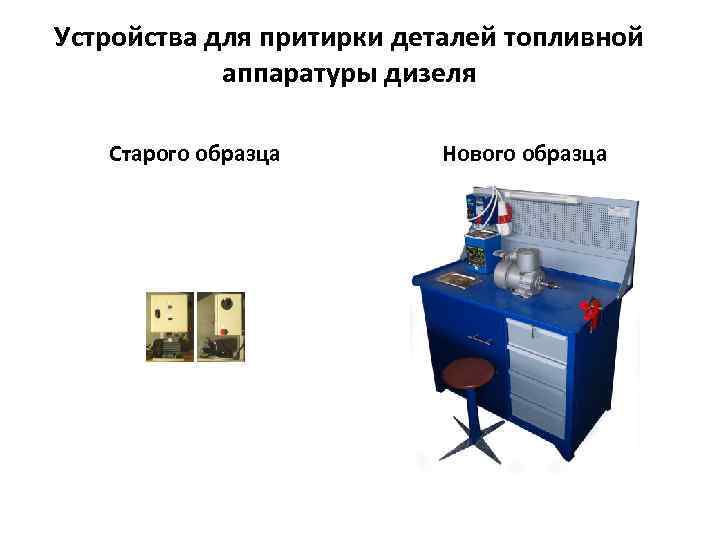

Устройства для притирки деталей топливной аппаратуры дизеля Старого образца Нового образца
СПАСИБО ЗА ВНИМАНИЕ!!!
