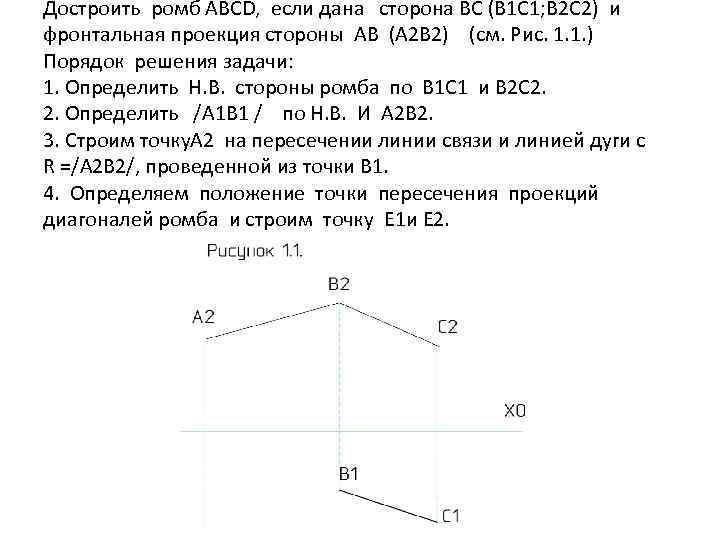

Достроить ромб ABCD, если дана сторона BC (B 1 C 1; B 2 C 2) и фронтальная проекция стороны AB (A 2 B 2) (см. Рис. 1. 1. ) Порядок решения задачи: 1. Определить Н. В. стороны ромба по В 1 С 1 и В 2 С 2. 2. Определить /А 1 В 1 / по Н. В. И А 2 В 2. 3. Строим точку. А 2 на пересечении линии связи и линией дуги с R =/А 2 В 2/, проведенной из точки В 1. 4. Определяем положение точки пересечения проекций диагоналей ромба и строим точку E 1 и E 2.

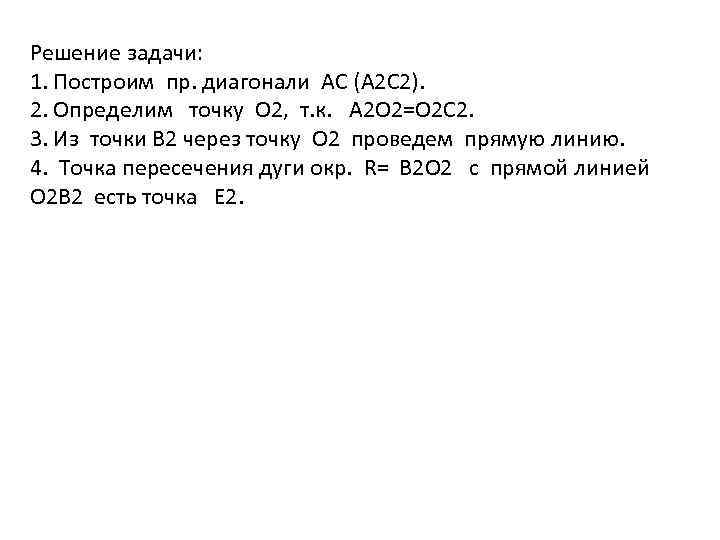

Решение задачи: 1. Построим пр. диагонали АС (А 2 С 2). 2. Определим точку О 2, т. к. А 2 О 2=О 2 С 2. 3. Из точки В 2 через точку О 2 проведем прямую линию. 4. Точка пересечения дуги окр. R= B 2 O 2 с прямой линией О 2 В 2 есть точка Е 2.

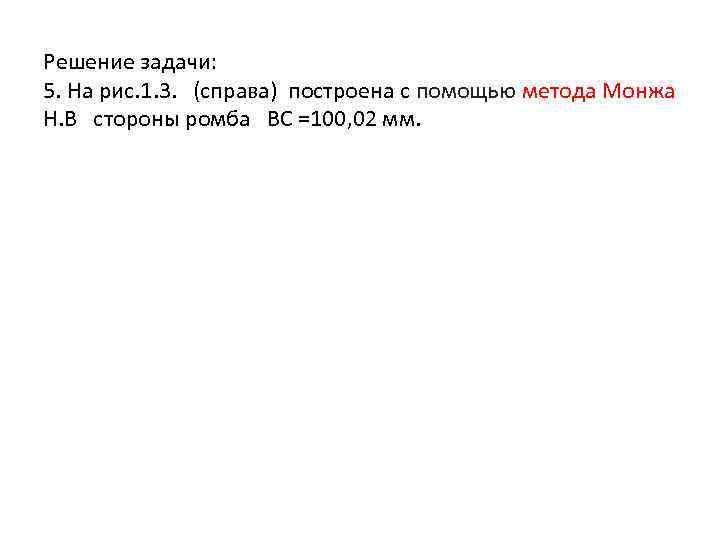

Решение задачи: 5. На рис. 1. 3. (справа) построена с помощью метода Монжа Н. В стороны ромба ВС =100, 02 мм.

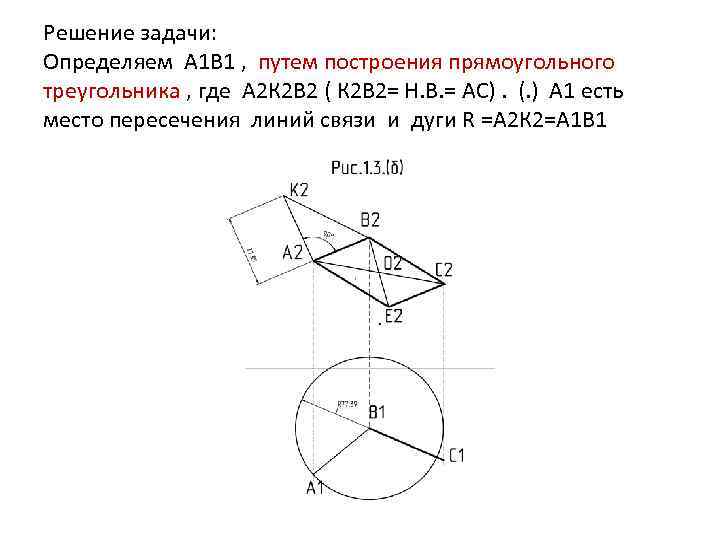

Решение задачи: Определяем А 1 В 1 , путем построения прямоугольного треугольника , где А 2 К 2 В 2 ( К 2 В 2= Н. В. = АС). (. ) А 1 есть место пересечения линий связи и дуги R =А 2 К 2=А 1 В 1
Решение задачи: 6. Из (. )В 1 проводим дугу R= А 2 К 2 до пересечения с линией связи А 1 -А 2. В (. ) пересечения находится А 1. 7. Строим пр. диагонали АС (А 1 С 1) , находим О 1 и проводим прямую линию В 1 О 1. (. ) Е 1 находится на пересечении линии связи и В 1 О 1.
