Достоинства индукционного нагрева n 1) объемный характер нагрева (выделение энергии происходит внутри металла), что позволяет обеспечить высокую скорость нагрева и большую производительность; n 2) возможность управления характером нагрева и большую производительность; n 3) высокое качество нагрева вследствие быстроты процесса и отсутствия загрязнений; возможно использование различных контролируемых атмосфер и вакуума; n 4) возможность автоматизации и механизации процессов; n 5) сбережение материальных, трудовых и во многих случаях энергетических ресурсов за счет уменьшения потерь материала в процессе нагрева, повышения качества продукции, увеличения производительности; n 6) уменьшение вредных воздействий на окружующую среду и улучшение условий труда обслуживающего персонала.

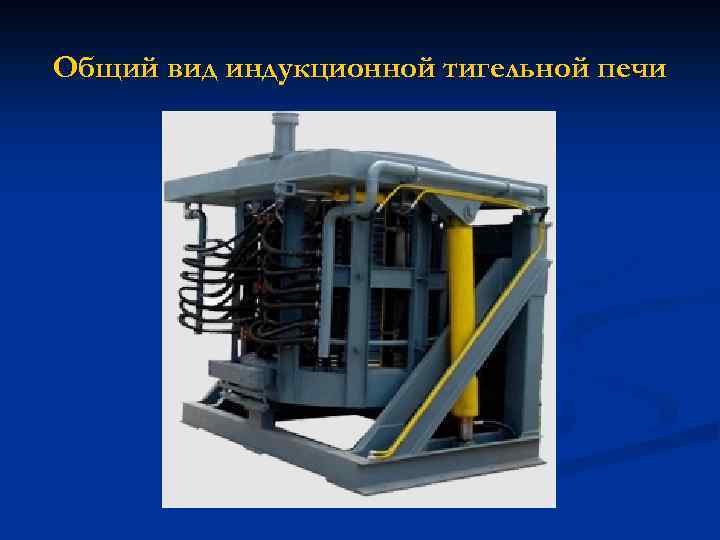

Общий вид индукционной тигельной печи

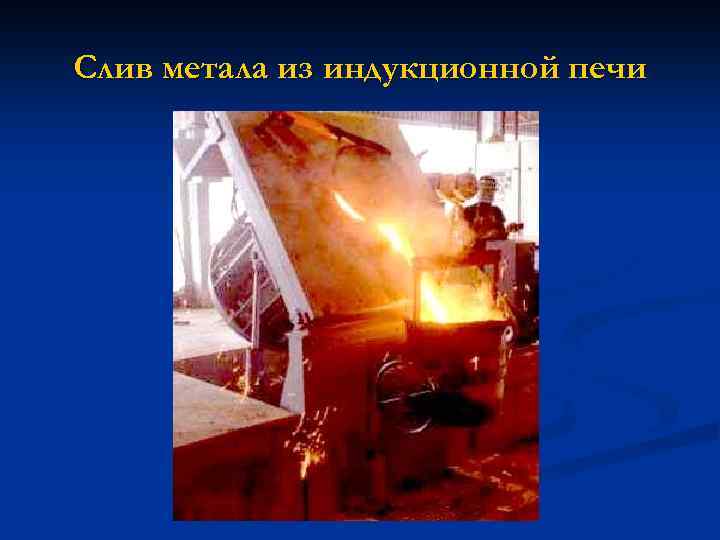

Слив метала из индукционной печи

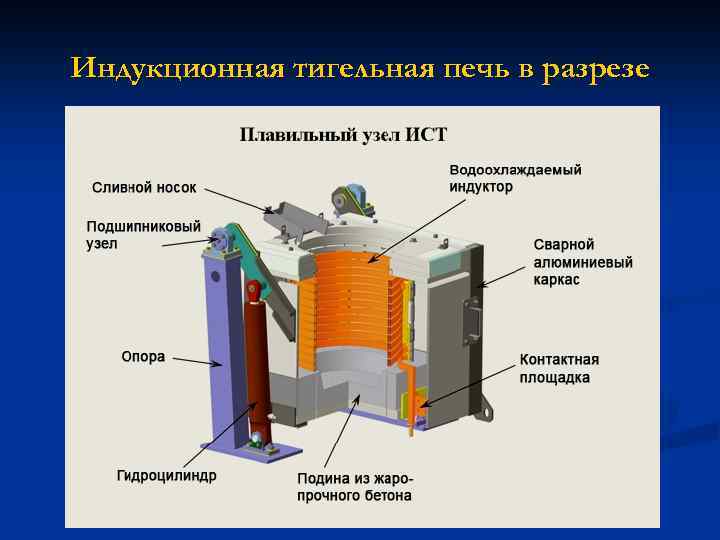

Индукционная тигельная печь в разрезе

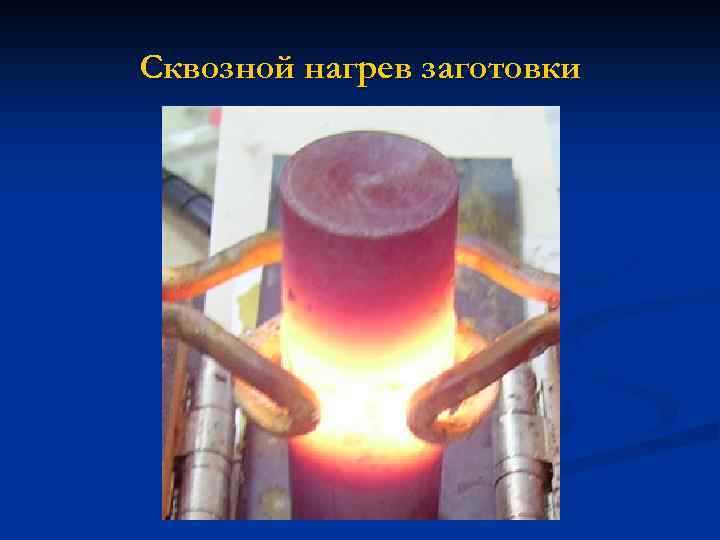

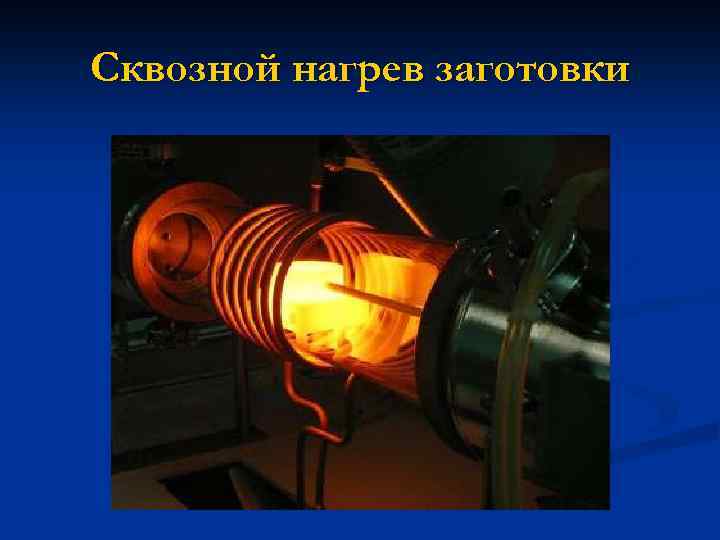

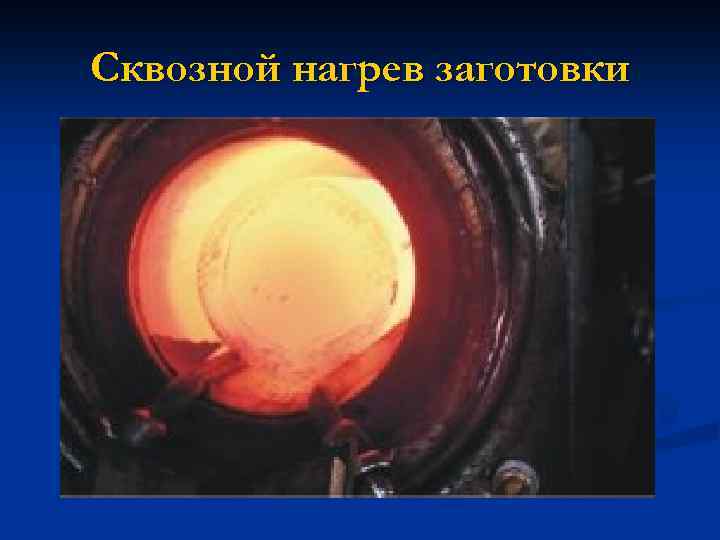

Сквозной нагрев заготовки
Сквозной нагрев заготовки
Сквозной нагрев заготовки
Сквозной нагрев заготовки
Индукционная закалка

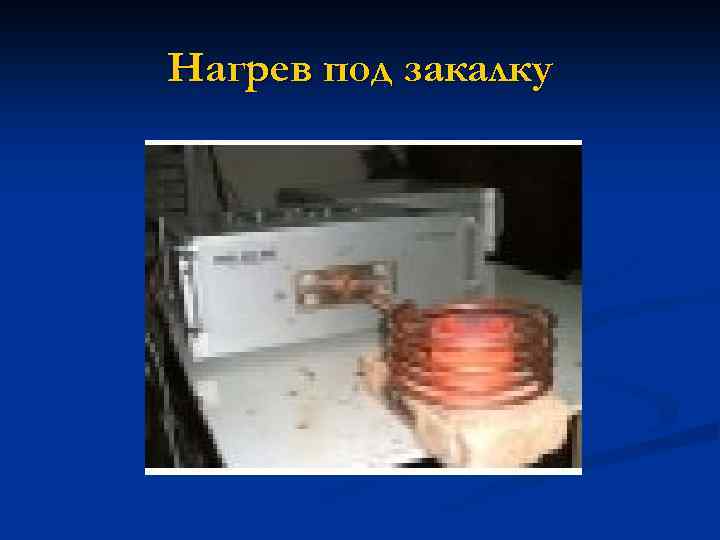

Нагрев под закалку

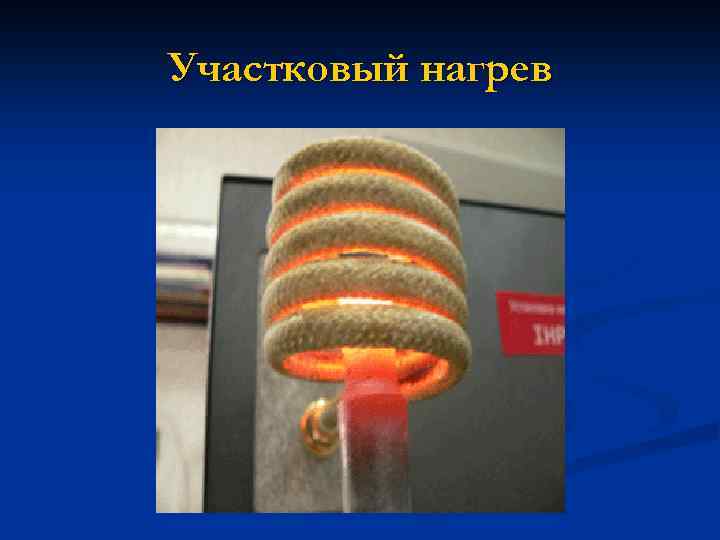

Участковый нагрев
Закалочный трансформатор

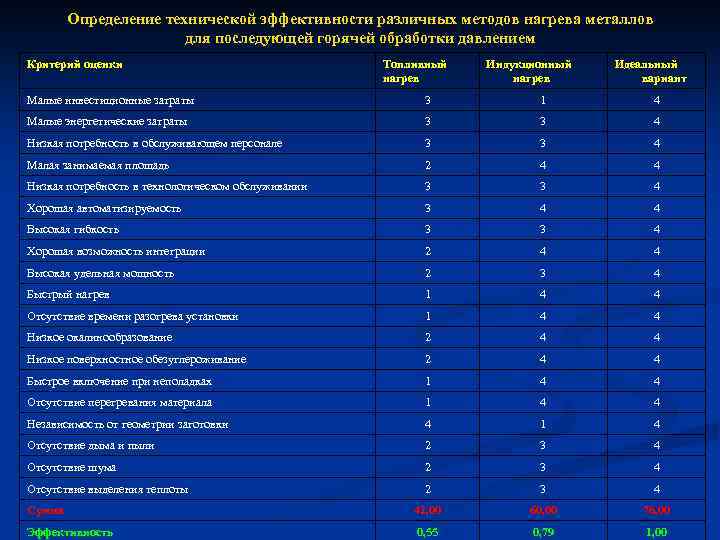

Определение технической эффективности различных методов нагрева металлов для последующей горячей обработки давлением Критерий оценки Топливный нагрев Индукционный нагрев Идеальный вариант Малые инвестиционные затраты 3 1 4 Малые энергетические затраты 3 3 4 Низкая потребность в обслуживающем персонале 3 3 4 Малая занимаемая площадь 2 4 4 Низкая потребность в технологическом обслуживании 3 3 4 Хорошая автоматизируемость 3 4 4 Высокая гибкость 3 3 4 Хорошая возможность интеграции 2 4 4 Высокая удельная мощность 2 3 4 Быстрый нагрев 1 4 4 Отсутствие времени разогрева установки 1 4 4 Низкое окалинообразование 2 4 4 Низкое поверхностное обезуглероживание 2 4 4 Быстрое включение при неполадках 1 4 4 Отсутствие перегревания материала 1 4 4 Независимость от геометрии заготовки 4 1 4 Отсутствие дыма и пыли 2 3 4 Отсутствие шума 2 3 4 Отсутствие выделения теплоты 2 3 4 Сумма 42, 00 60, 00 76, 00 Эффективность 0, 55 0, 79 1, 00

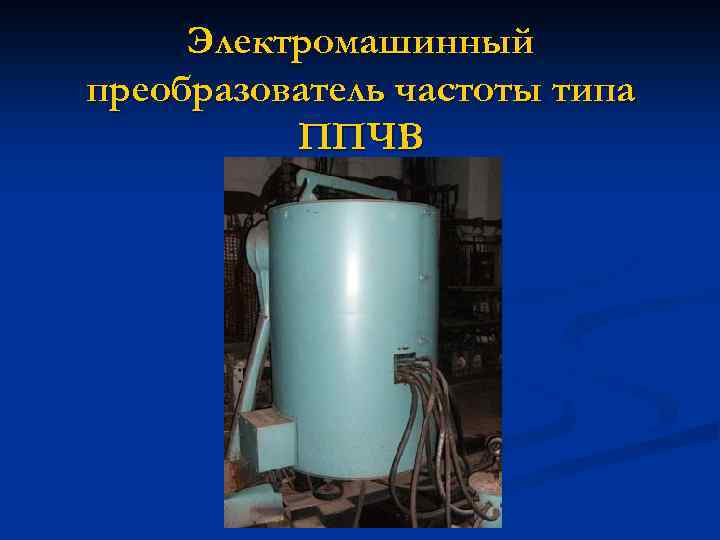

Электромашинный преобразователь частоты типа ППЧВ
