Дополнительные темы Какой дымоход для какой системы

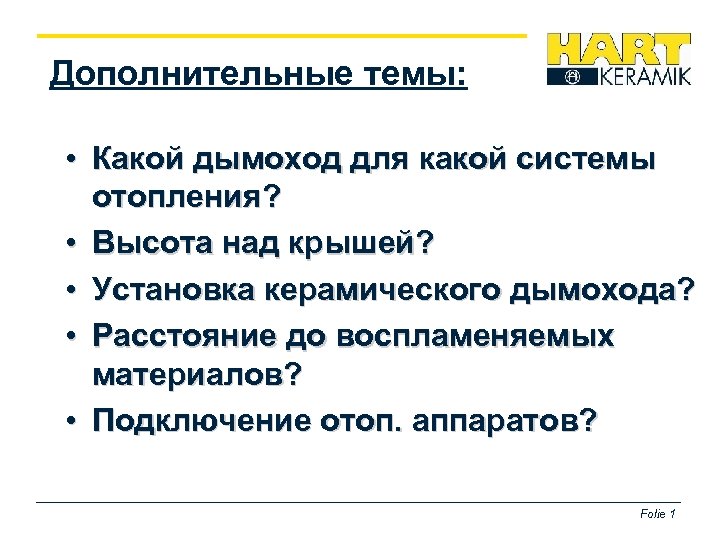

Дополнительные темы: • Какой дымоход для какой системы отопления? • Высота над крышей? • Установка керамического дымохода? • Расстояние до воспламеняемых материалов? • Подключение отоп. аппаратов? Folie 1

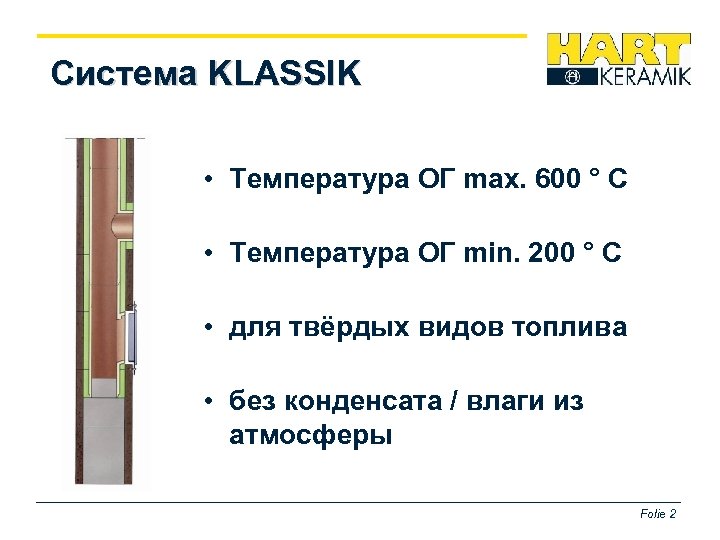

Система KLASSIK • Температура ОГ max. 600 ° C • Температура ОГ min. 200 ° C • для твёрдых видов топлива • без конденсата / влаги из атмосферы Folie 2

Система UNIVERSAL • как и KLASSIK • плюс дополнительно газ/мазут • Температура ОГ min. 60 ° C Внимание! при смене топлива с дерева/угля на газ/мазут!!! Folie 3

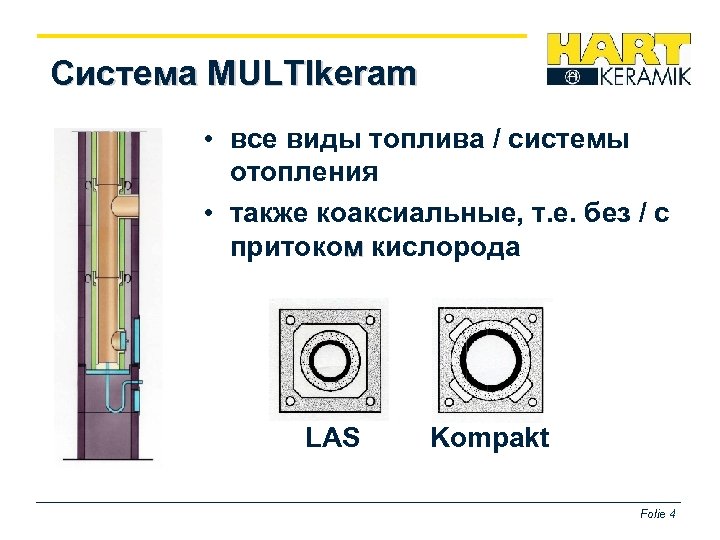

Система MULTIkeram • все виды топлива / системы отопления • также коаксиальные, т. е. без / с притоком кислорoда LAS Kompakt Folie 4

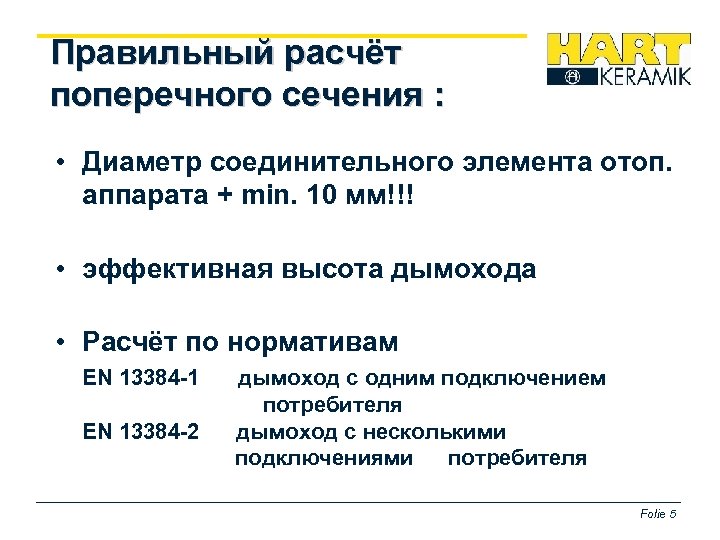

Правильный расчёт поперечного сечения : • Диаметр соединительного элемента отоп. аппарата + min. 10 мм!!! • эффективная высота дымохода • Расчёт по нормативам EN 13384 -1 EN 13384 -2 дымоход с одним подключением потребителя дымоход с несколькими подключениями потребителя Folie 5

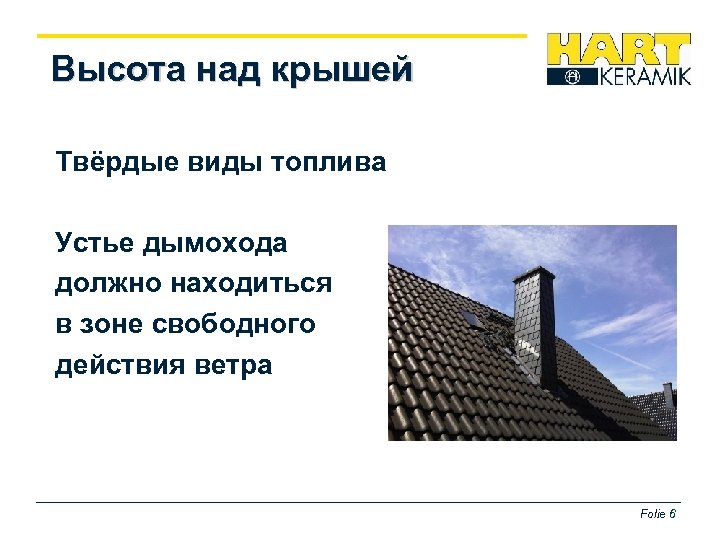

Высота над крышей Твёрдые виды топлива Устье дымохода должно находиться в зоне свободного действия ветра Folie 6

Твёрдые виды топлива • Крыши с наклоном до 20° : Высота конька крыши + 40 cm или min. 1 m отдоления от поверхности крыши Folie 7

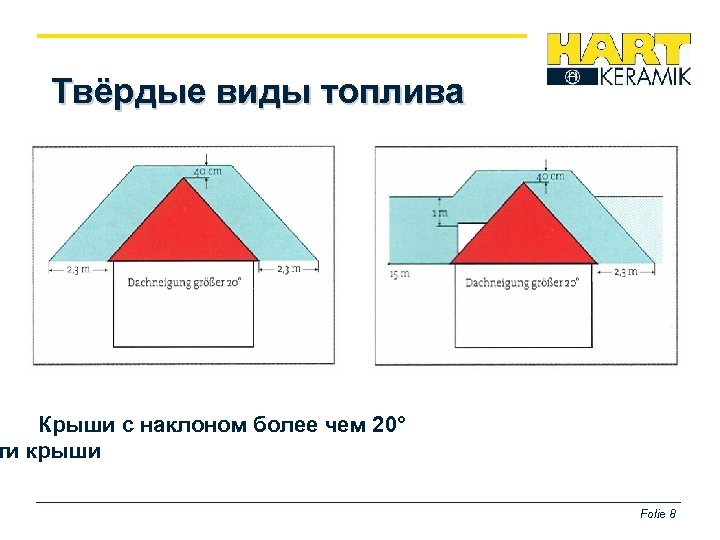

Твёрдые виды топлива Крыши с наклоном более чем 20° ти крыши Folie 8

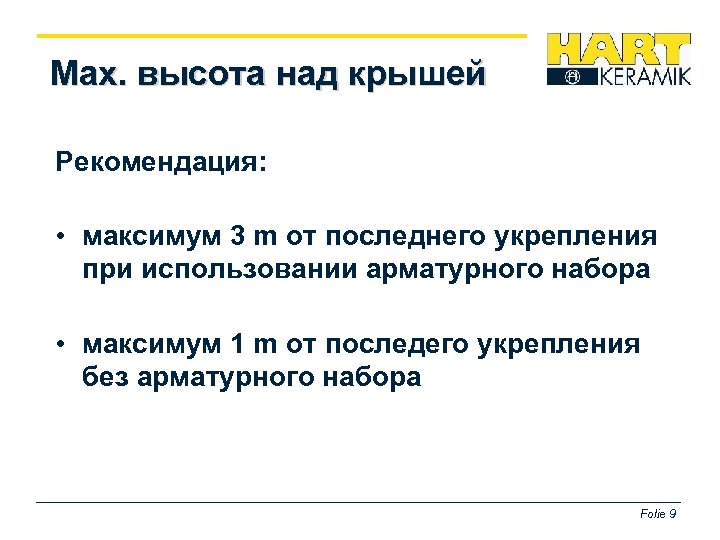

Max. высота над крышей Рекомендация: • максимум 3 m от последнего укрепления при использовании арматурного набора • максимум 1 m от последего укрепления без арматурного набора Folie 9

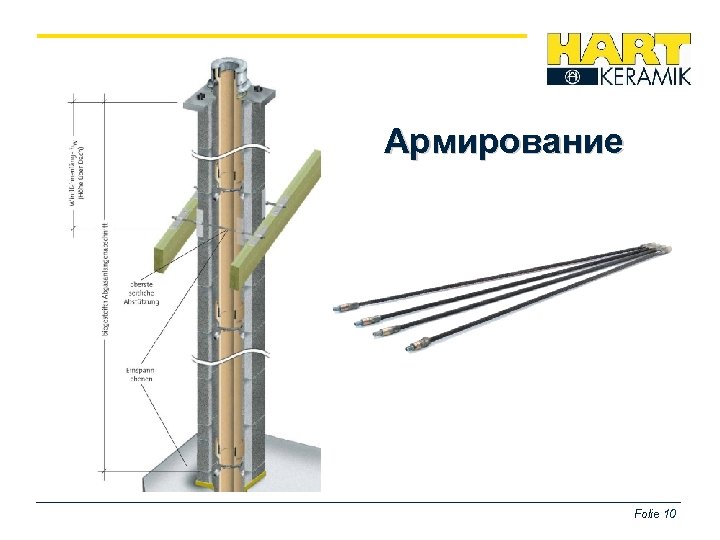

Армирование Folie 10

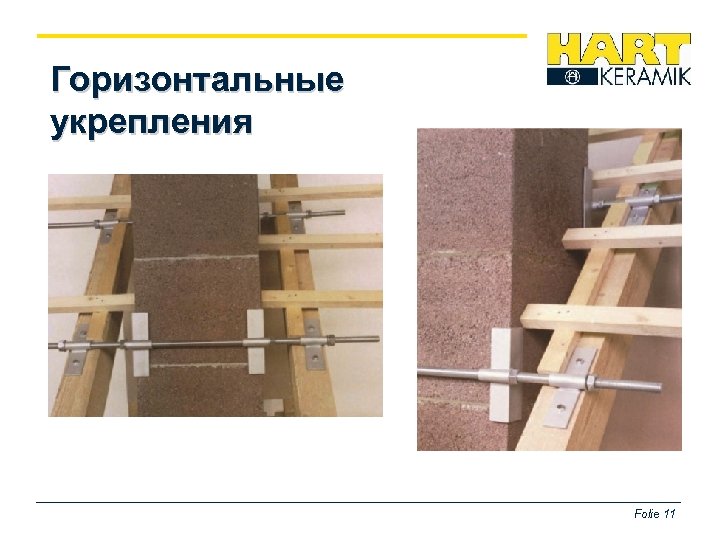

Горизонтальные укрепления Folie 11

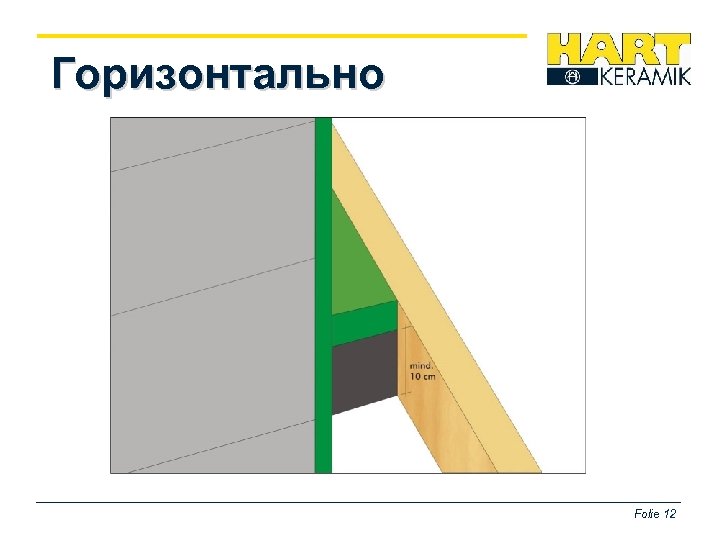

Горизонтально Folie 12

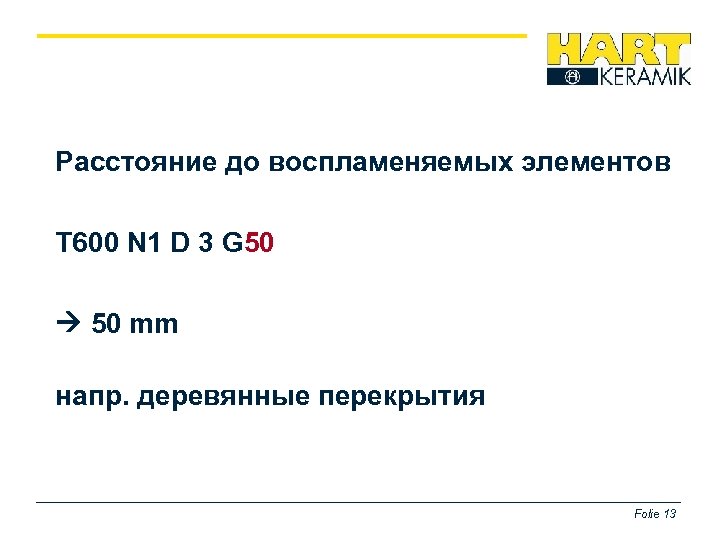

Расстояние до воспламеняемых элементов T 600 N 1 D 3 G 50 mm напр. деревянные перекрытия Folie 13

Подключение отоп. аппаратов • Соед. элемент из металла нельзя подсоединять плотно к керамике Folie 14

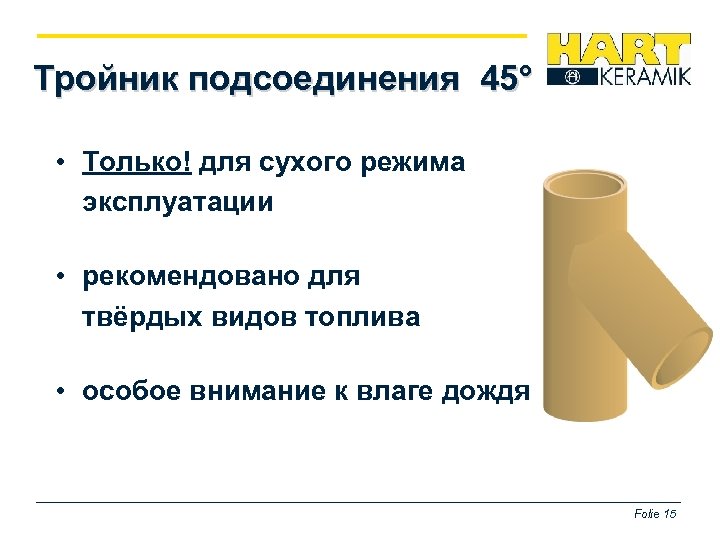

Тройник подсоединения 45° • Только! для сухого режима эксплуатации • рекомендовано для твёрдых видов топлива • особое внимание к влаге дождя Folie 15

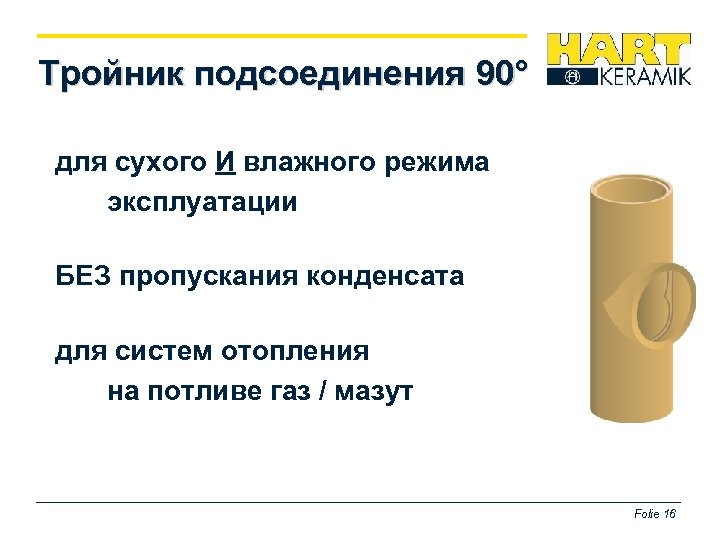

Тройник подсоединения 90° для сухого И влажного режима эксплуатации БЕЗ пропускания конденсата для систем отопления на потливе газ / мазут Folie 16

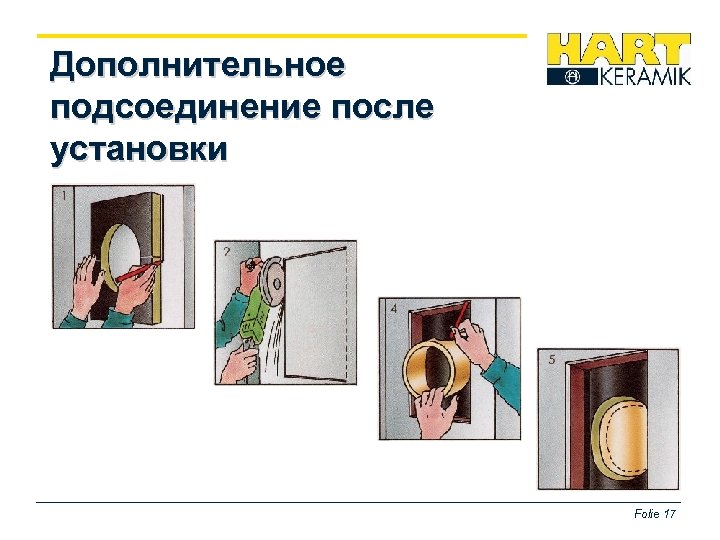

Дополнительное подсоединение после установки Folie 17

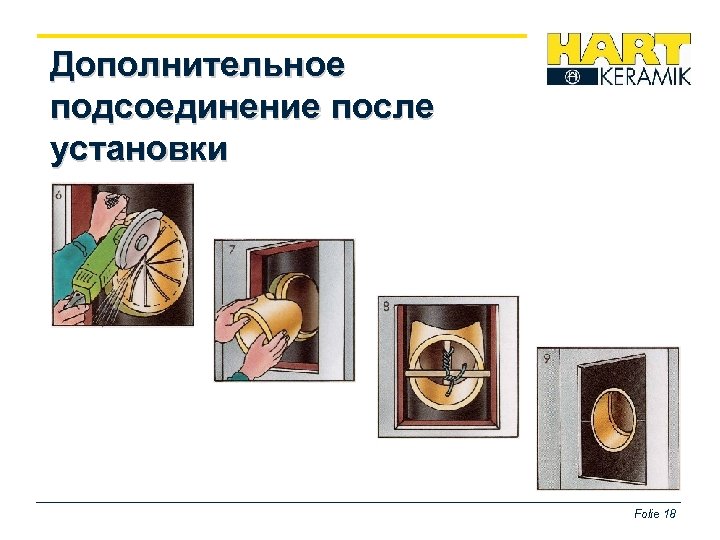

Дополнительное подсоединение после установки Folie 18

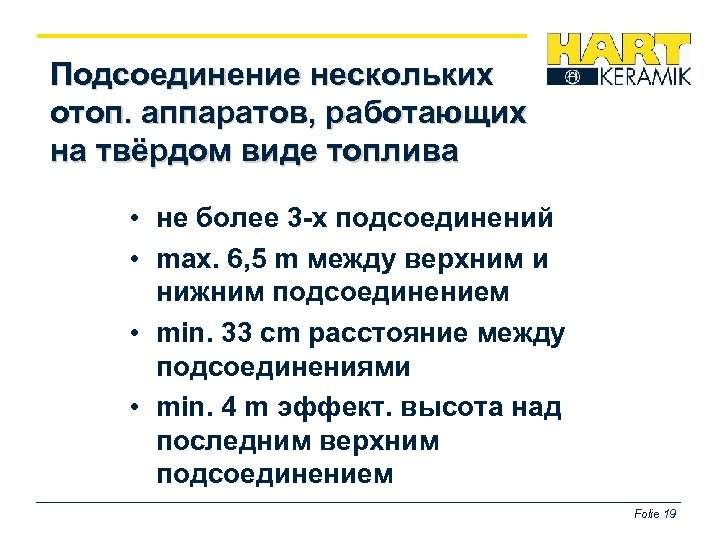

Подсоединение нескольких отоп. аппаратов, работающих на твёрдом виде топлива • не более 3 -х подсоединений • max. 6, 5 m между верхним и нижним подсоединением • min. 33 cm расстояние между подсоединениями • min. 4 m эффект. высота над последним верхним подсоединением Folie 19

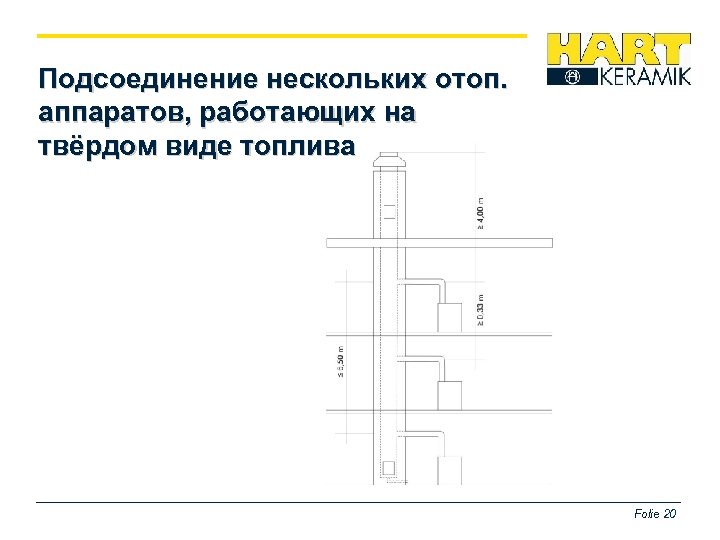

Подсоединение нескольких отоп. аппаратов, работающих на твёрдом виде топлива Folie 20

Изгиб дымохода только для KLASSIK или UNIVERSAL (сухой режим!) • свободная подвижность керамики • перераспределение нагрузки • дверки ревизии Folie 21

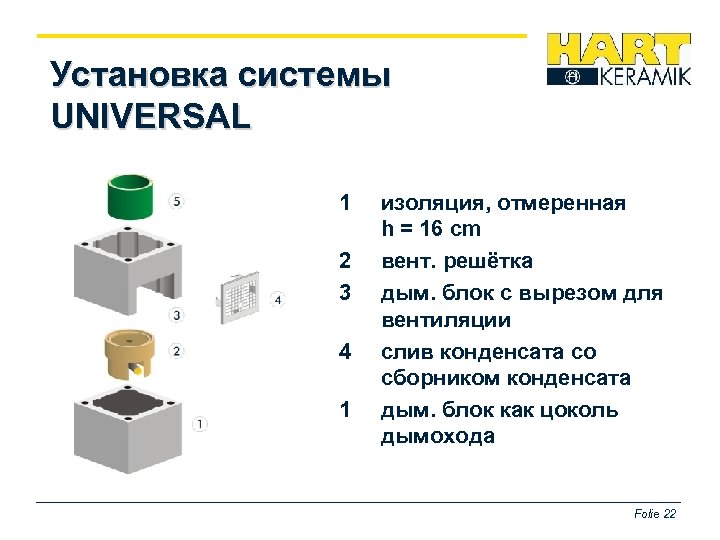

Установка системы UNIVERSAL 1 2 3 4 1 изоляция, отмеренная h = 16 cm вент. решётка дым. блок c вырезом для вентиляции слив конденсата со сборником конденсата дым. блок как цоколь дымохода Folie 22

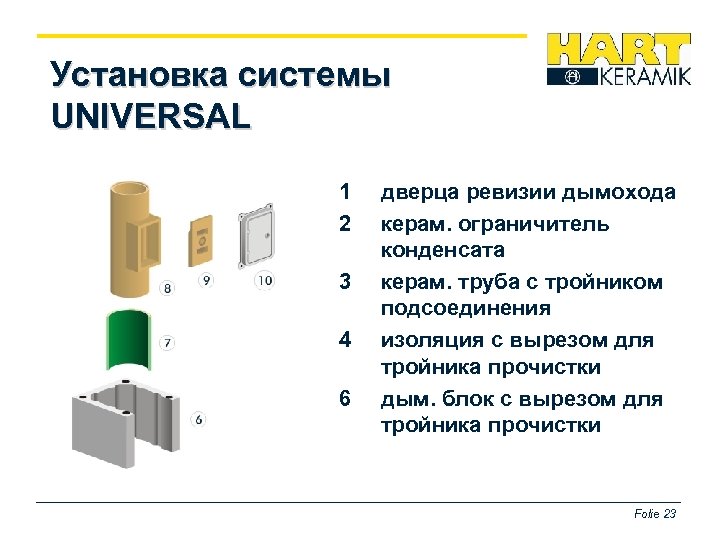

Установка системы UNIVERSAL 1 2 3 4 6 дверца ревизии дымохода керам. ограничитель конденсата керам. труба с тройником подсоединения изоляция с вырезом для тройника прочистки дым. блок с вырезом для тройника прочистки Folie 23

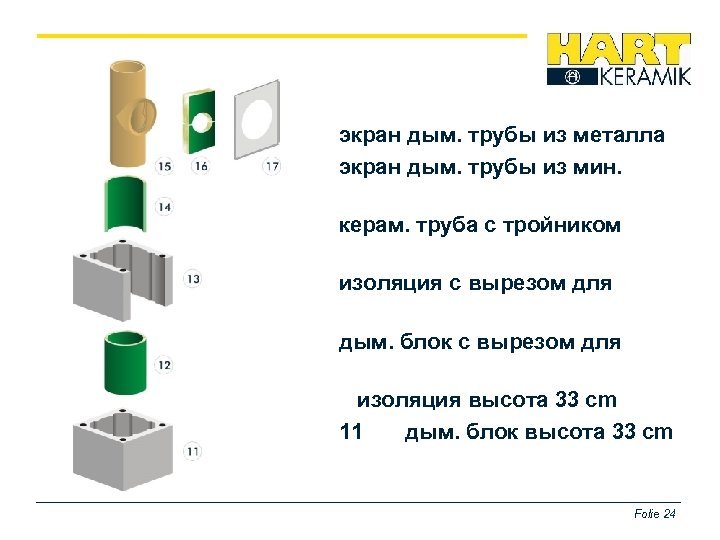

экран дым. трубы из металла экран дым. трубы из мин. керам. труба с тройником изоляция с вырезом для дым. блок с вырезом для изоляция высота 33 cm 11 дым. блок высота 33 cm Folie 24

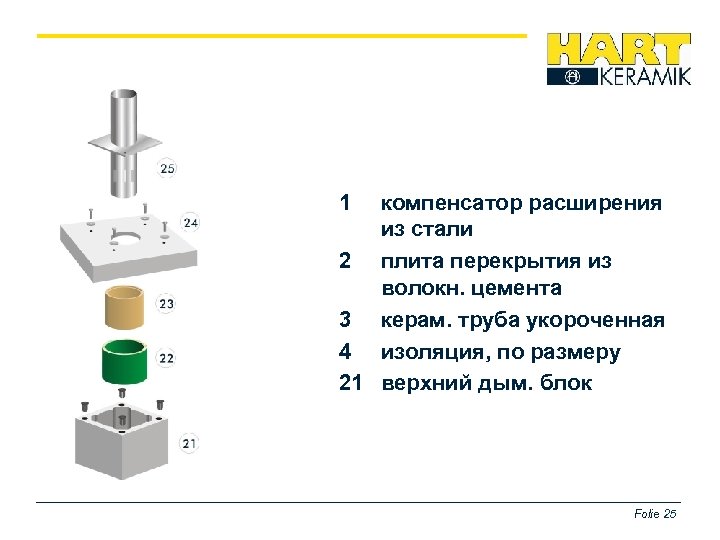

1 компенсатор расширения из стали 2 плита перекрытия из волокн. цемента 3 керам. труба укороченная 4 изоляция, по размеру 21 верхний дым. блок Folie 25

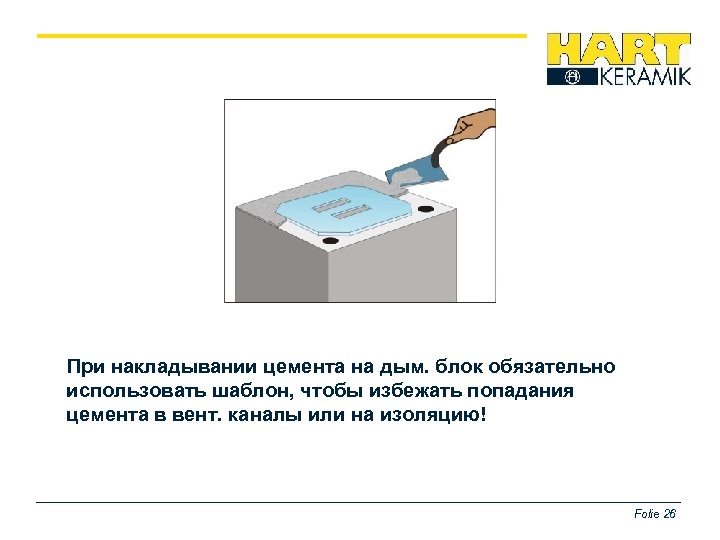

При накладывании цемента на дым. блок обязательно использовать шаблон, чтобы избежать попадания цемента в вент. каналы или на изоляцию! Folie 26

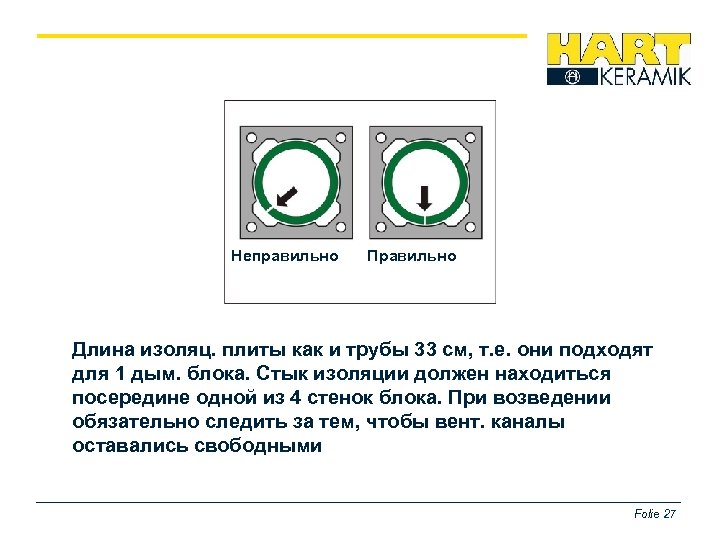

Неправильно Правильно Длина изоляц. плиты как и трубы 33 см, т. е. они подходят для 1 дым. блока. Стык изоляции должен находиться посередине одной из 4 стенок блока. При возведении обязательно следить за тем, чтобы вент. каналы оставались свободными Folie 27

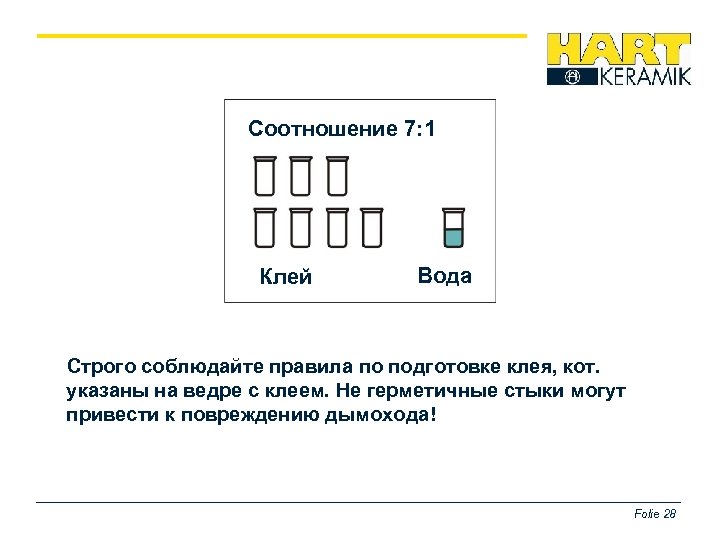

Соотношение 7: 1 Клей Вода Строго соблюдайте правила по подготовке клея, кот. указаны на ведре с клеем. Не герметичныe стыки могут привести к повреждению дымохода! Folie 28

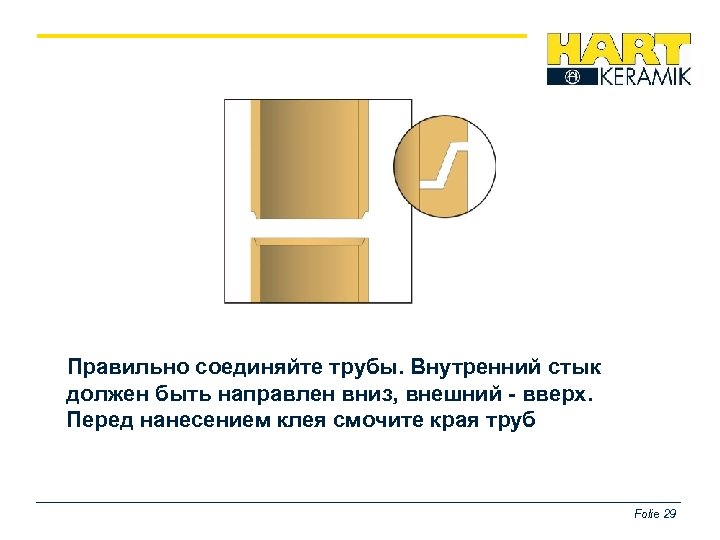

Правильно соединяйте трубы. Внутренний стык должен быть направлен вниз, внешний - вверх. Перед нанесением клея смочите края труб Folie 29

Плотное соединение дымохода c основной конструкцией здания противопоказано! Необходимое расстояние до стен и перекрытий 2 см, прокладывается ТОЛЬКО изоляцией. Расстояние до воспламеняемых материалов в соответ. с нормативами! Folie 30

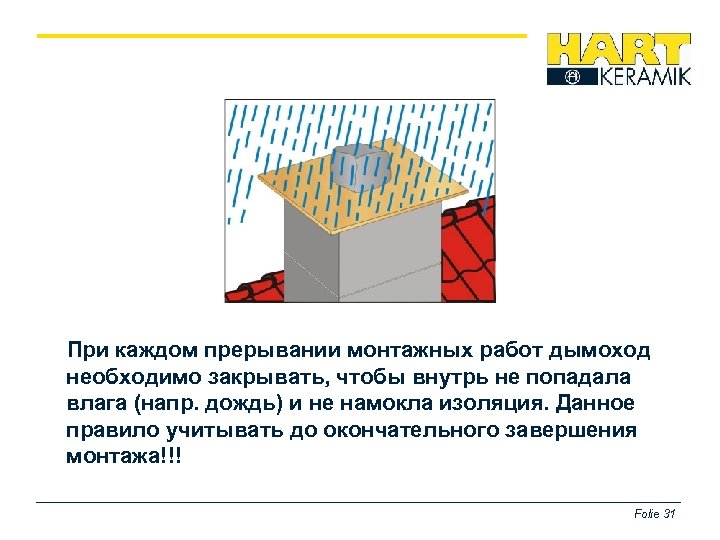

При каждом прерывании монтажных работ дымоход необходимо закрывать, чтобы внутрь не попадала влага (напр. дождь) и не намокла изоляция. Данное правило учитывать до окончательного завершения монтажа!!! Folie 31

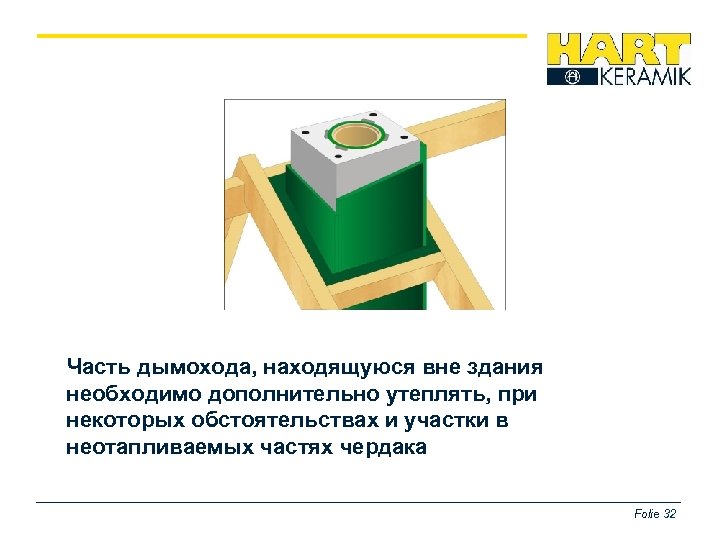

Часть дымохода, находящуюся вне здания необходимо дополнительно утеплять, при некоторых обстоятельствах и участки в неотапливаемых частях чердака Folie 32

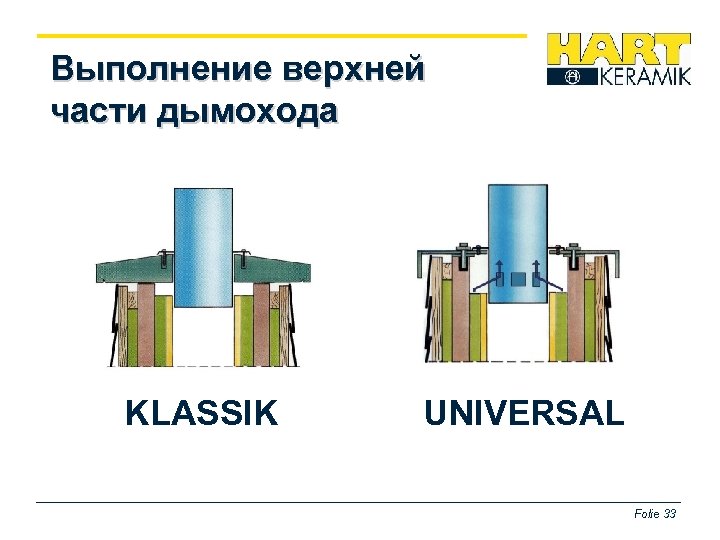

Выполнение верхней части дымохода KLASSIK UNIVERSAL Folie 33

Благодарим за внимание Folie 34
