Донской Технический Государственный Университет Задача о кратчайшем пути

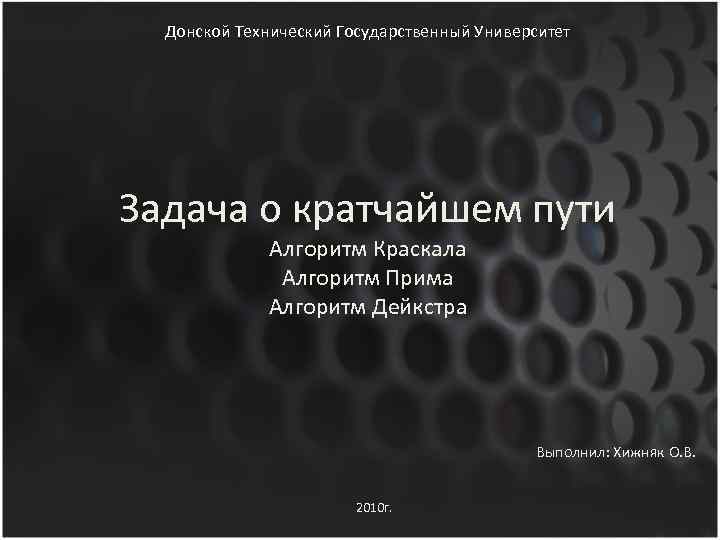

Донской Технический Государственный Университет Задача о кратчайшем пути Алгоритм Краскала Алгоритм Прима Алгоритм Дейкстра Выполнил: Хижняк О. В. 2010 г.

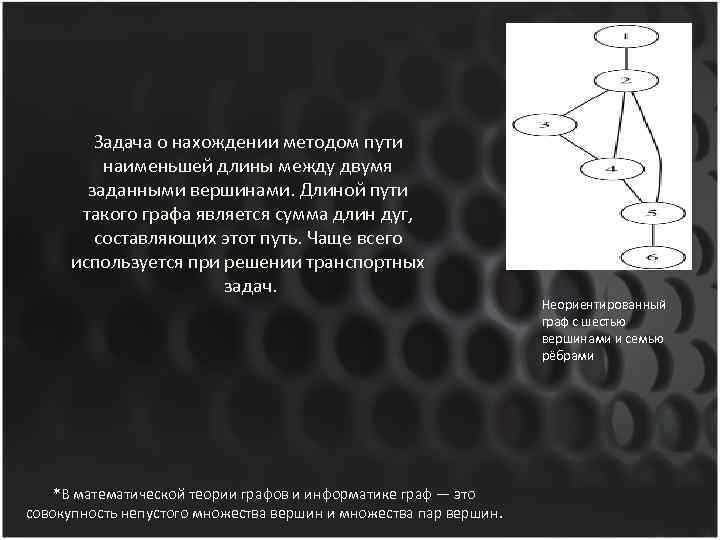

Задача о нахождении методом пути наименьшей длины между двумя заданными вершинами. Длиной пути такого графа является сумма длин дуг, составляющих этот путь. Чаще всего используется при решении транспортных задач. *В математической теории графов и информатике граф — это совокупность непустого множества вершин и множества пар вершин. Неориентированный граф с шестью вершинами и семью рёбрами

Описание • Задача о кратчайшем пути. Классическим примером сетевых задач является определение кратчайшего пути между вершинами сети. Пусть задан граф (I, D, G), каждой дуге которого поставлено в соответствие число cd, называемое длиной. Также пусть выделены две вершины графа s и t, и требуется найти путь наименьшей длины, ведущий из вершины s в вершину t. • Если в графе имеются «кратные» дуги, соединяющие одинаковые начало и конец, то достаточно оставить одну — с наименьшей длиной, а остальные отбросить. Таким образом, достаточно рассматривать задачу о кратчайшем пути для простого графа (I, D), в котором дуги определяются упорядоченными парами вершин d = (i, j). Тогда естественно путь L, идущий из вершины s в вершину t, задавать в виде упорядоченного набора вершин, через которые проходит данный путь: • а длины дуг обозначать как cd = ci, j. • Длина описанного выше произвольного пути L определяется по формуле

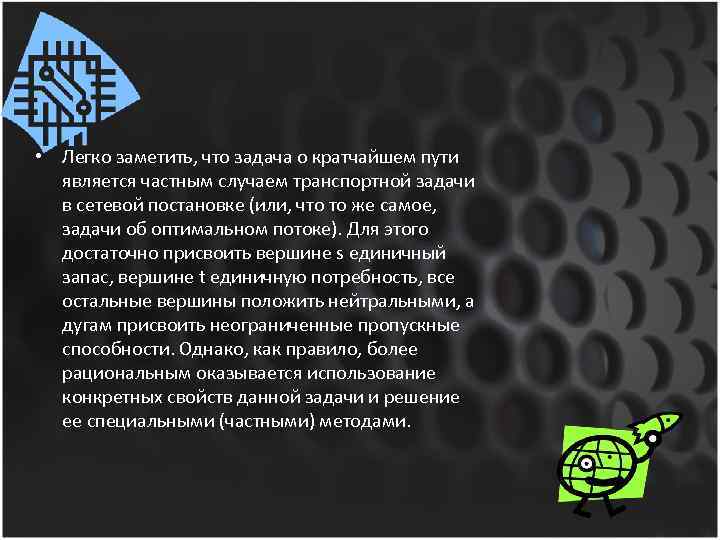

• Легко заметить, что задача о кратчайшем пути является частным случаем транспортной задачи в сетевой постановке (или, что то же самое, задачи об оптимальном потоке). Для этого достаточно присвоить вершине s единичный запас, вершине t единичную потребность, все остальные вершины положить нейтральными, а дугам присвоить неограниченные пропускные способности. Однако, как правило, более рациональным оказывается использование конкретных свойств данной задачи и решение ее специальными (частными) методами.

Алгоритм Краскала • • Алгоритм Краскала в псевдокоде: Kruskal's algorithm: sort the edges of G in increasing order by length keep a subgraph S of G, initially empty for each edge e in sorted order if the endpoints of e are disconnected in S add e to S return S показана схема работы алгоритма Прима с корнем r

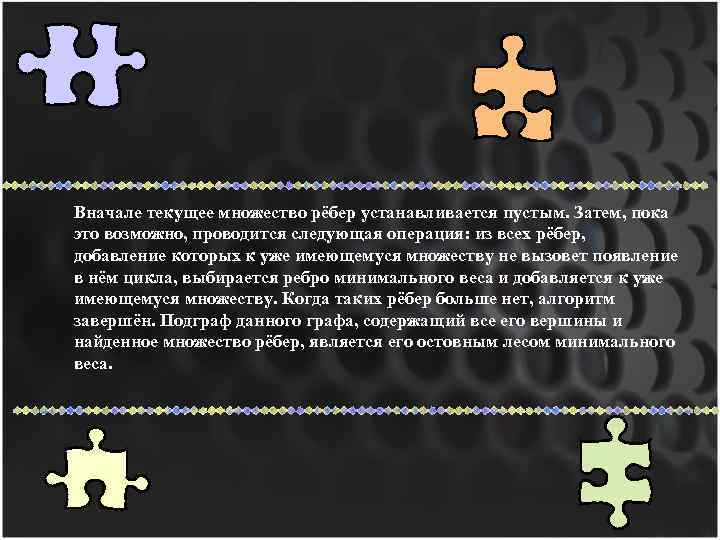

Вначале текущее множество рёбер устанавливается пустым. Затем, пока это возможно, проводится следующая операция: из всех рёбер, добавление которых к уже имеющемуся множеству не вызовет появление в нём цикла, выбирается ребро минимального веса и добавляется к уже имеющемуся множеству. Когда таких рёбер больше нет, алгоритм завершён. Подграф данного графа, содержащий все его вершины и найденное множество рёбер, является его остовным лесом минимального веса.

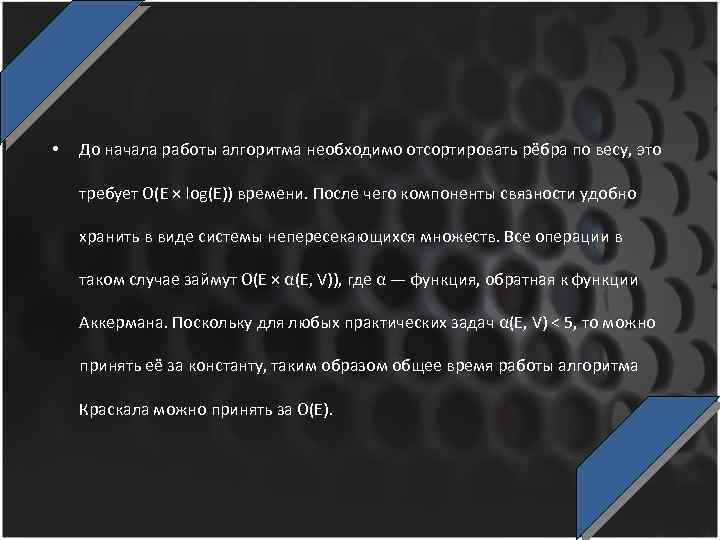

• До начала работы алгоритма необходимо отсортировать рёбра по весу, это требует O(E × log(E)) времени. После чего компоненты связности удобно хранить в виде системы непересекающихся множеств. Все операции в таком случае займут O(E × α(E, V)), где α — функция, обратная к функции Аккермана. Поскольку для любых практических задач α(E, V) < 5, то можно принять её за константу, таким образом общее время работы алгоритма Краскала можно принять за O(E).

Алгоритм Прима • Алгоритм Прима — алгоритм построения минимального остовного дерева взвешенного связного неориентированного графа. Алгоритм впервые был открыт в 1930 году чешским математиком Войцехом Ярником, позже переоткрыт Робертом Примом в 1957 году, и, независимо от них, Э. Дейкстрой в 1959 году.

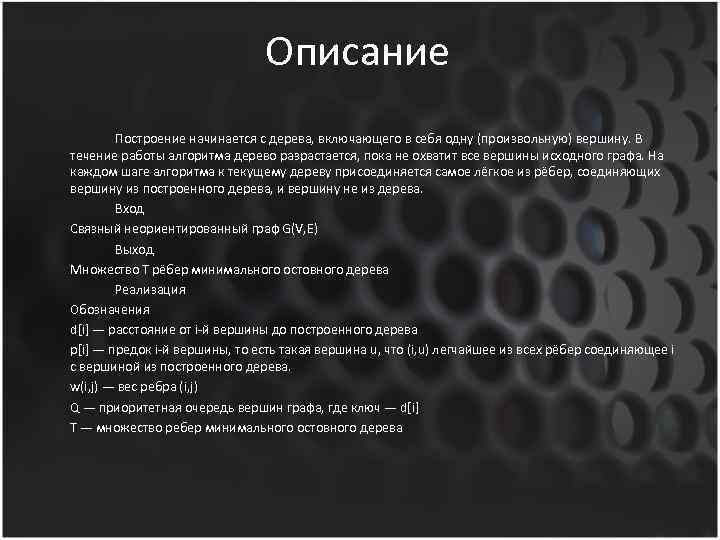

Описание Построение начинается с дерева, включающего в себя одну (произвольную) вершину. В течение работы алгоритма дерево разрастается, пока не охватит все вершины исходного графа. На каждом шаге алгоритма к текущему дереву присоединяется самое лёгкое из рёбер, соединяющих вершину из построенного дерева, и вершину не из дерева. Вход Связный неориентированный граф G(V, E) Выход Множество T рёбер минимального остовного дерева Реализация Обозначения d[i] — расстояние от i-й вершины до построенного дерева p[i] — предок i-й вершины, то есть такая вершина u, что (i, u) легчайшее из всех рёбер соединяющее i с вершиной из построенного дерева. w(i, j) — вес ребра (i, j) Q — приоритетная очередь вершин графа, где ключ — d[i] T — множество ребер минимального остовного дерева

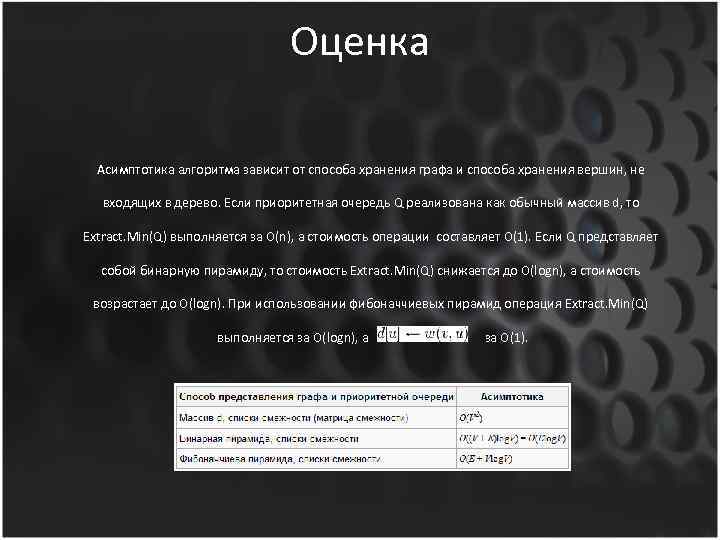

Оценка Асимптотика алгоритма зависит от способа хранения графа и способа хранения вершин, не входящих в дерево. Если приоритетная очередь Q реализована как обычный массив d, то Extract. Min(Q) выполняется за O(n), а стоимость операции составляет O(1). Если Q представляет собой бинарную пирамиду, то стоимость Extract. Min(Q) снижается до O(logn), а стоимость возрастает до O(logn). При использовании фибоначчиевых пирамид операция Extract. Min(Q) выполняется за O(logn), а за O(1).

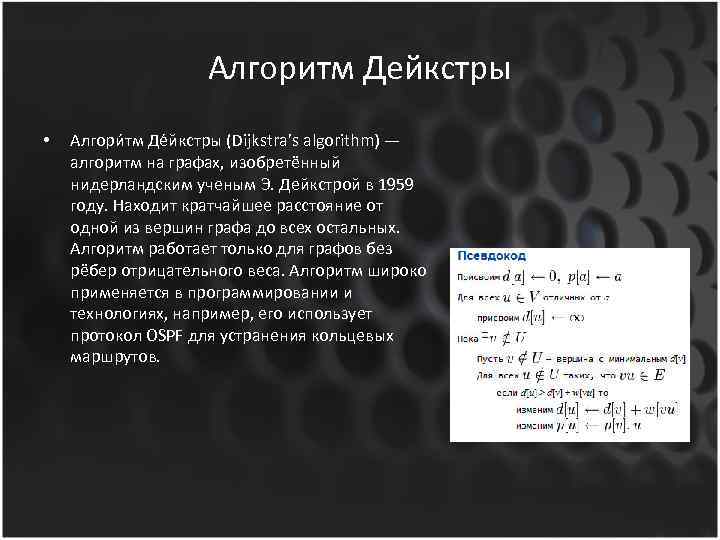

Алгоритм Дейкстры • Алгори тм Де йкстры (Dijkstra’s algorithm) — алгоритм на графах, изобретённый нидерландским ученым Э. Дейкстрой в 1959 году. Находит кратчайшее расстояние от одной из вершин графа до всех остальных. Алгоритм работает только для графов без рёбер отрицательного веса. Алгоритм широко применяется в программировании и технологиях, например, его использует протокол OSPF для устранения кольцевых маршрутов.

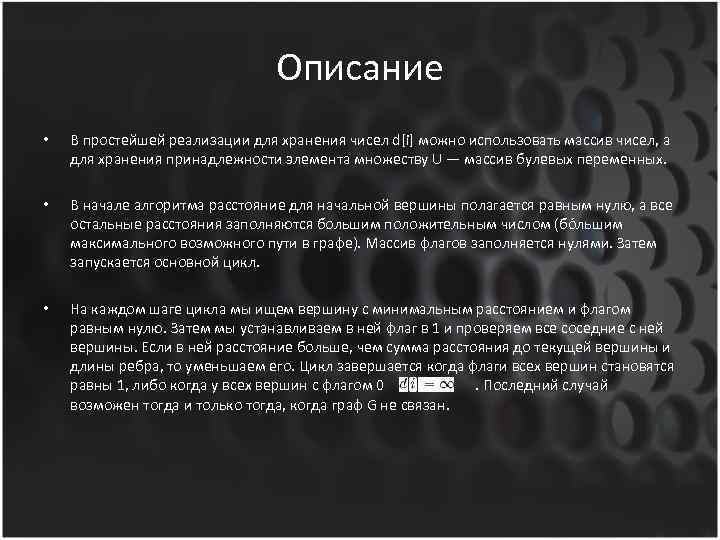

Описание • В простейшей реализации для хранения чисел d[i] можно использовать массив чисел, а для хранения принадлежности элемента множеству U — массив булевых переменных. • В начале алгоритма расстояние для начальной вершины полагается равным нулю, а все остальные расстояния заполняются большим положительным числом (бо льшим максимального возможного пути в графе). Массив флагов заполняется нулями. Затем запускается основной цикл. • На каждом шаге цикла мы ищем вершину с минимальным расстоянием и флагом равным нулю. Затем мы устанавливаем в ней флаг в 1 и проверяем все соседние с ней вершины. Если в ней расстояние больше, чем сумма расстояния до текущей вершины и длины ребра, то уменьшаем его. Цикл завершается когда флаги всех вершин становятся равны 1, либо когда у всех вершин c флагом 0 . Последний случай возможен тогда и только тогда, когда граф G не связан.

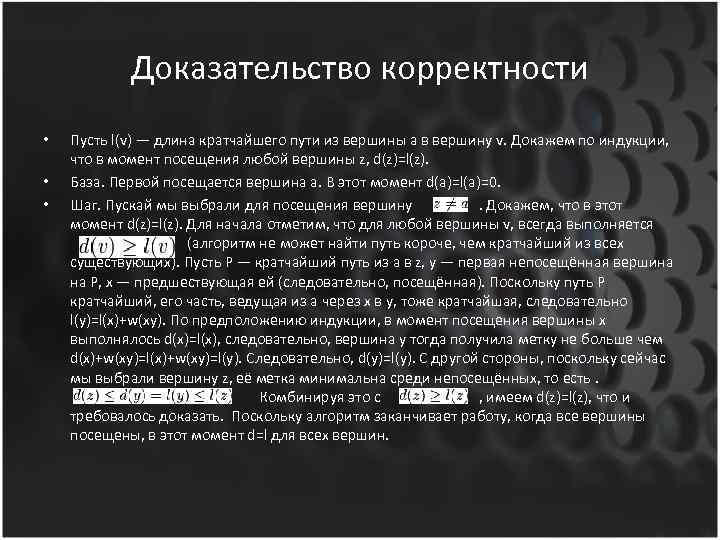

Доказательство корректности • • • Пусть l(v) — длина кратчайшего пути из вершины a в вершину v. Докажем по индукции, что в момент посещения любой вершины z, d(z)=l(z). База. Первой посещается вершина a. В этот момент d(a)=l(a)=0. Шаг. Пускай мы выбрали для посещения вершину . Докажем, что в этот момент d(z)=l(z). Для начала отметим, что для любой вершины v, всегда выполняется (алгоритм не может найти путь короче, чем кратчайший из всех существующих). Пусть P — кратчайший путь из a в z, y — первая непосещённая вершина на P, x — предшествующая ей (следовательно, посещённая). Поскольку путь P кратчайший, его часть, ведущая из a через x в y, тоже кратчайшая, следовательно l(y)=l(x)+w(xy). По предположению индукции, в момент посещения вершины x выполнялось d(x)=l(x), следовательно, вершина y тогда получила метку не больше чем d(x)+w(xy)=l(y). Следовательно, d(y)=l(y). С другой стороны, поскольку сейчас мы выбрали вершину z, её метка минимальна среди непосещённых, то есть. Комбинируя это с , имеем d(z)=l(z), что и требовалось доказать. Поскольку алгоритм заканчивает работу, когда все вершины посещены, в этот момент d=l для всех вершин.

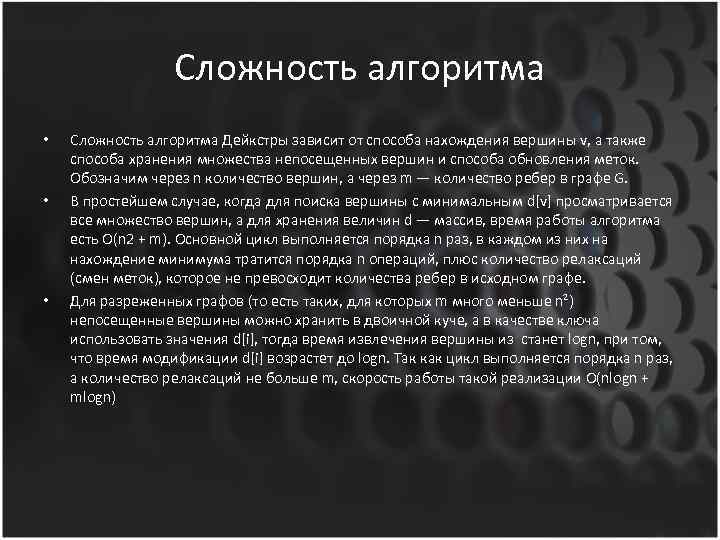

Сложность алгоритма • • • Сложность алгоритма Дейкстры зависит от способа нахождения вершины v, а также способа хранения множества непосещенных вершин и способа обновления меток. Обозначим через n количество вершин, а через m — количество ребер в графе G. В простейшем случае, когда для поиска вершины с минимальным d[v] просматривается все множество вершин, а для хранения величин d — массив, время работы алгоритма есть O(n 2 + m). Основной цикл выполняется порядка n раз, в каждом из них на нахождение минимума тратится порядка n операций, плюс количество релаксаций (смен меток), которое не превосходит количества ребер в исходном графе. Для разреженных графов (то есть таких, для которых m много меньше n²) непосещенные вершины можно хранить в двоичной куче, а в качестве ключа использовать значения d[i], тогда время извлечения вершины из станет logn, при том, что время модификации d[i] возрастет до logn. Так как цикл выполняется порядка n раз, а количество релаксаций не больше m, скорость работы такой реализации O(nlogn + mlogn)

• Если для хранения непосещенных вершин использовать фибоначчиеву кучу, для которой удаление происходит в среднем за O(logn), а уменьшение значения в среднем за O(1), то время работы алгоритма составит O(nlogn + m). Однако, согласно сайту intuit. ru, [3] • скрытые константы в асимптотических оценках трудоемкости велики и использование фибоначчиевых куч редко оказывается целесообразным: обычные двоичные (d-ичные) кучи на практике эффективнее. • Альтернативами им служат толстые кучи, тонкие кучи и кучи Бродала, обладающие теми же асимптотическими оценками, но меньшими константами.
