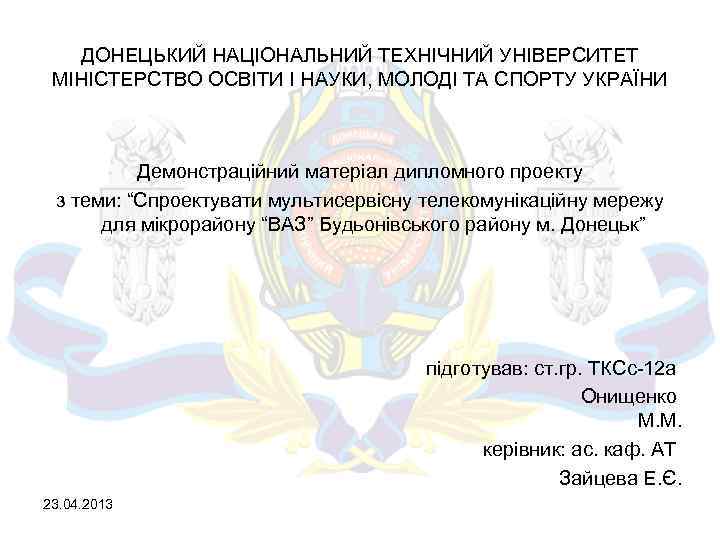

ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ Демонстраційний матеріал дипломного проекту з теми: “Спроектувати мультисервісну телекомунікаційну мережу для мікрорайону “ВАЗ” Будьонівського району м. Донецьк” підготував: ст. гр. ТКСс-12 а Онищенко М. М. керівник: ас. каф. АТ Зайцева Е. Є. 23. 04. 2013

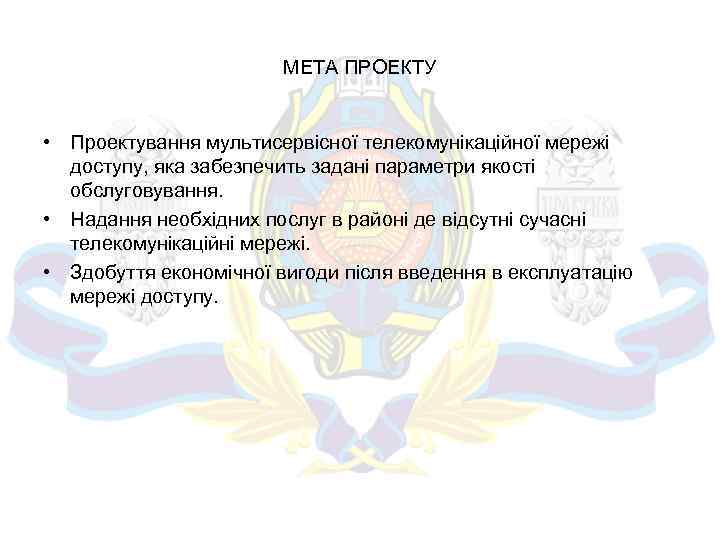

МЕТА ПРОЕКТУ • Проектування мультисервісної телекомунікаційної мережі доступу, яка забезпечить задані параметри якості обслуговування. • Надання необхідних послуг в районі де відсутні сучасні телекомунікаційні мережі. • Здобуття економічної вигоди після введення в експлуатацію мережі доступу.

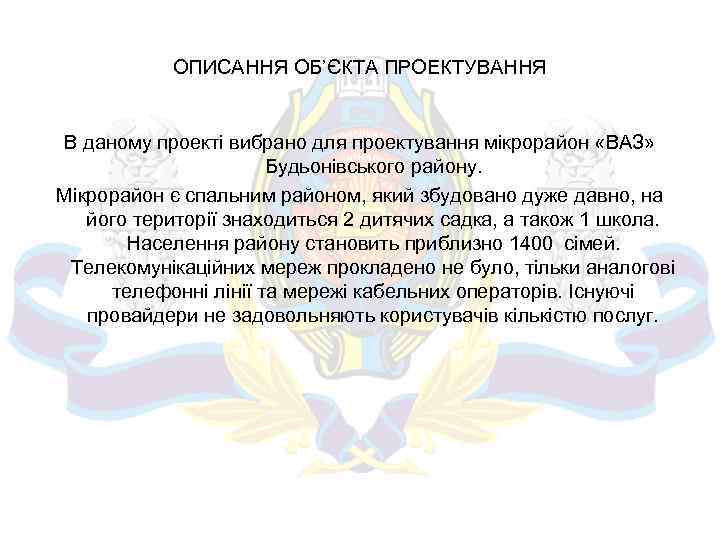

ОПИСАННЯ ОБ’ЄКТA ПРОEКТУВАННЯ В даному проекті вибрано для проектування мікрорайон «ВАЗ» Будьонівського району. Мікрорайон є спальним районом, який збудовано дуже давно, на його території знаходиться 2 дитячих садка, а також 1 школа. Населення району становить приблизно 1400 сімей. Телекомунікаційних мереж прокладено не було, тільки аналогові телефонні лінії та мережі кабельних операторів. Існуючі провайдери не задовольняють користувачів кількістю послуг.

КАРТА ОБ’ЄКТУ ПРОЕКТУВАННЯ

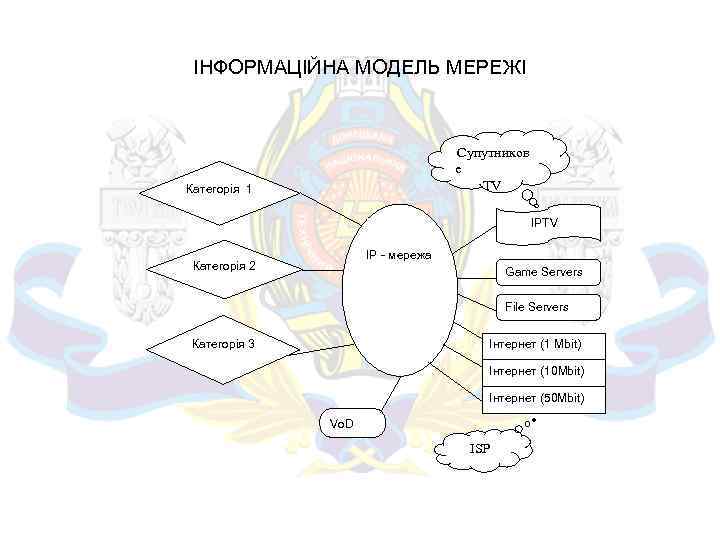

ІНФОРМАЦІЙНА МОДЕЛЬ МЕРЕЖІ Супутников е TV Категорія 1 IPTV ІР - мережа Категорія 2 Game Servers File Servers Категорія 3 Інтернет (1 Mbit) Інтернет (10 Мbit) Інтернет (50 Mbit) Vo. D ISP

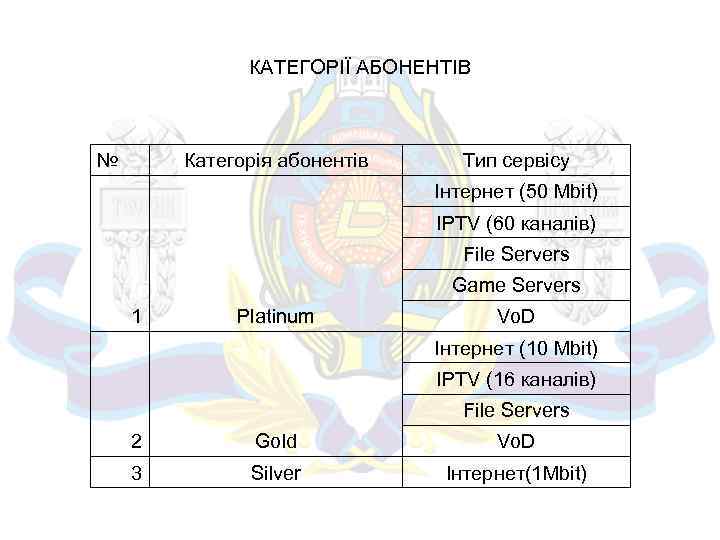

КАТЕГОРІЇ АБОНЕНТІВ № Категорія абонентів Тип сервісу Інтернет (50 Mbit) IPTV (60 каналів) File Servers Game Servers 1 Platinum Vo. D Інтернет (10 Mbit) IPTV (16 каналів) File Servers 2 Gold Vo. D 3 Silver Інтернет(1 Mbit)

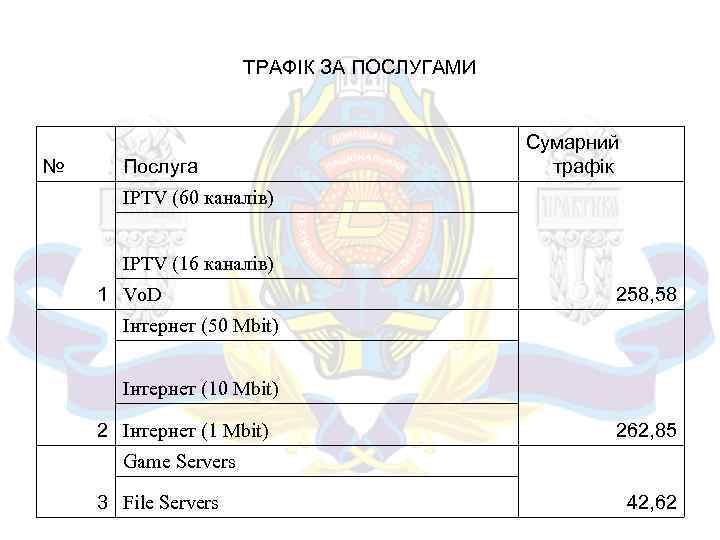

ТРАФІК ЗА ПОСЛУГАМИ № Послуга Сумарний трафік IPTV (60 каналів) IPTV (16 каналів) 1 Vo. D 258, 58 Інтернет (50 Mbit) Інтернет (10 Mbit) 2 Інтернет (1 Mbit) 262, 85 Game Servers 3 File Servers 42, 62

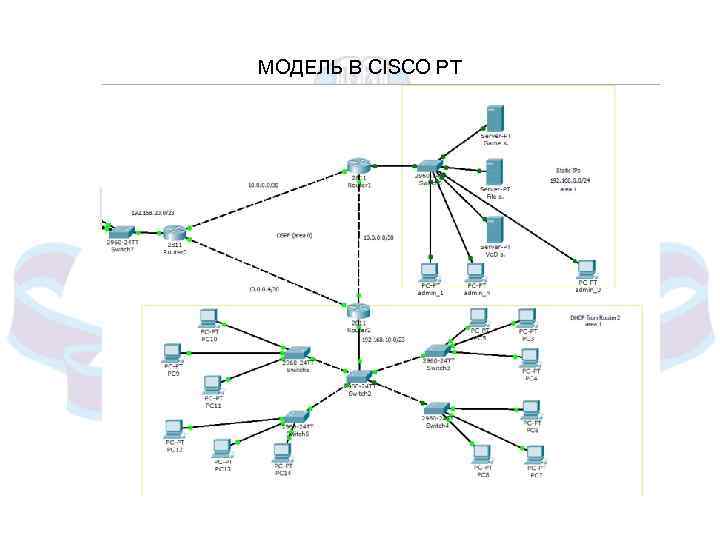

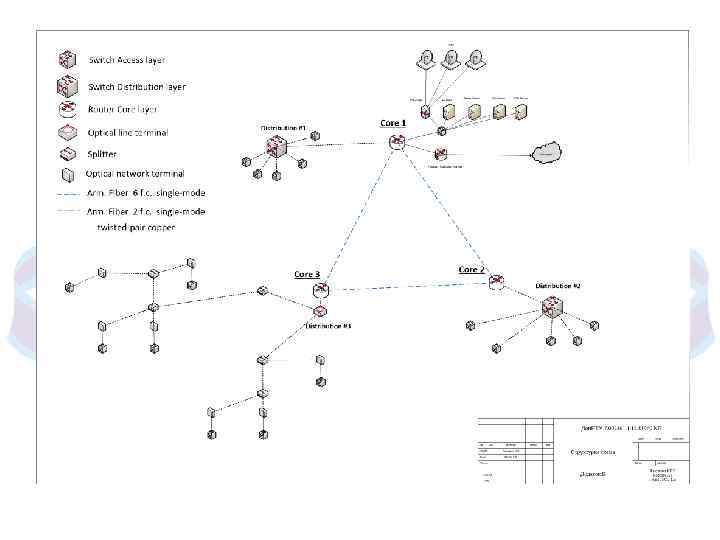

МОДЕЛЬ В CISCO PT

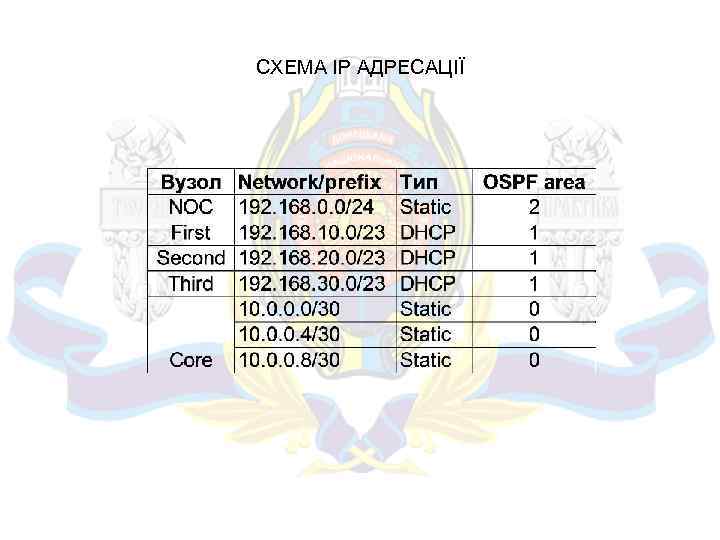

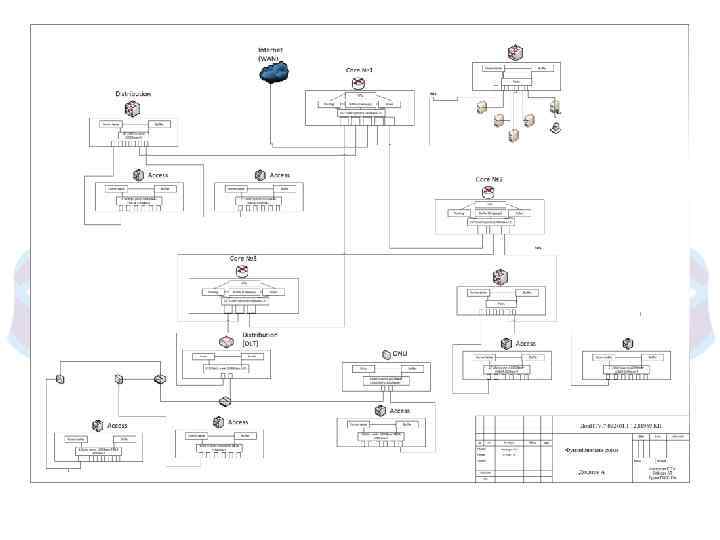

СХЕМА IP АДРЕСАЦІЇ

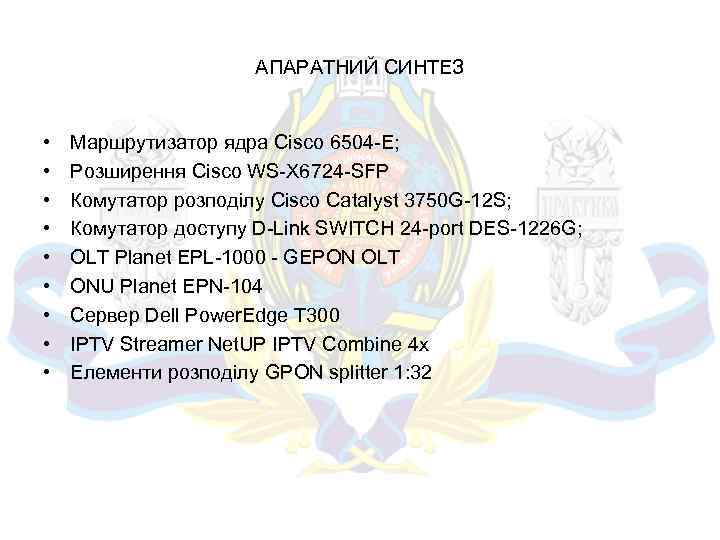

АПАРАТНИЙ СИНТЕЗ • • • Маршрутизатор ядра Cisco 6504 -E; Розширення Cisco WS-X 6724 -SFP Комутатор розподілу Cisco Catalyst 3750 G-12 S; Комутатор доступу D-Link SWITCH 24 -port DES-1226 G; OLT Planet EPL-1000 - GEPON OLT ONU Рlanet EPN-104 Сервер Dell Power. Edge T 300 IPTV Streamer Net. UP IPTV Combine 4 x Елементи розподілу GPON splitter 1: 32

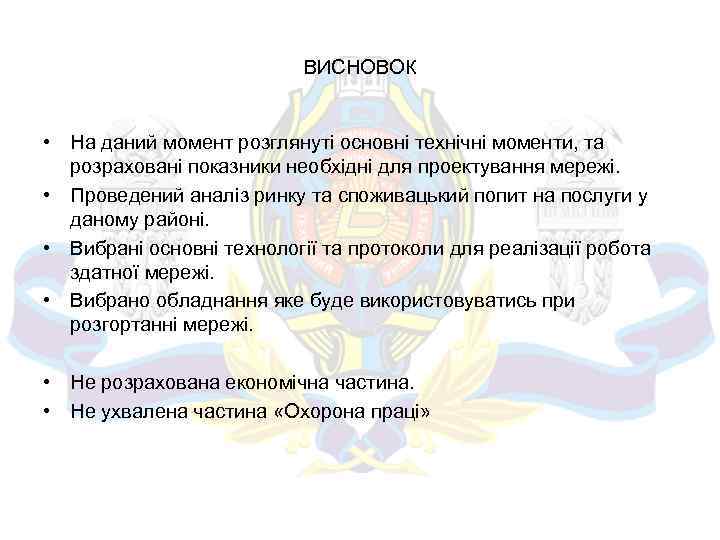

ВИСНОВОК • На даний момент розглянуті основні технічні моменти, та розраховані показники необхідні для проектування мережі. • Проведений аналіз ринку та споживацький попит на послуги у даному районі. • Вибрані основні технології та протоколи для реалізації робота здатної мережі. • Вибрано обладнання яке буде використовуватись при розгортанні мережі. • Не розрахована економічна частина. • Не ухвалена частина «Охорона праці»
