ДОМАШНЯЯ МЕТЕОСТАНЦИЯ Исполнители : – Шибун Дмитрий Федорович, учащийся III курса, группы Р 37; ДОМАШНЯЯ МЕТЕОСТАНЦИЯ Исполнители : – Шибун Дмитрий Федорович, учащийся III курса, группы Р 37; – Добролинский Роман Сергеевич, учащийся III курса, группы Р 38. Руководитель: Седлавский Степан Иванович – преподаватель УО «БГПК» .

АКТУАЛЬНОСТЬ В домашних условиях порой необходимо определить температуру и влажность воздуха в помещении или АКТУАЛЬНОСТЬ В домашних условиях порой необходимо определить температуру и влажность воздуха в помещении или на улице, данный прибор позволяет решить эту проблему. Так же с помощью домашней метеостанции имеется возможность измерять давление и скорость ветра.

НОВИЗНА И ОРИГИНАЛЬНОСТЬ В данной домашней метеостанции был ПРОЕКТА применен микроконтроллер (ATmega 3216 PU), НОВИЗНА И ОРИГИНАЛЬНОСТЬ В данной домашней метеостанции был ПРОЕКТА применен микроконтроллер (ATmega 3216 PU), что позволило сократить массу и габариты метеостанции, повысить количество включаемых в нее функций, а так же снизить материальные затраты и её стоимость.

ЦЕЛЬ Разработать не дорогой и многофункциональный прибор, который будет способен автоматически измерять температуру, влажность, ЦЕЛЬ Разработать не дорогой и многофункциональный прибор, который будет способен автоматически измерять температуру, влажность, давление и скорость ветра.

СХЕМА ЭЛЕКТРИЧЕСКАЯ СТРУКТУРНАЯ СХЕМА ЭЛЕКТРИЧЕСКАЯ СТРУКТУРНАЯ

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

Основным функциональным узлом термометра многофункционального является микроконтроллер (МК) DD 3 (ATmega 32 -16 PU). Основным функциональным узлом термометра многофункционального является микроконтроллер (МК) DD 3 (ATmega 32 -16 PU). Он имеет четыре восьмиразрядных двунаправленных порта ввода-вывода.

Для измерения температуры выбран цифровой датчик DD 1 (DS 18 B 20), отличительными особенностями Для измерения температуры выбран цифровой датчик DD 1 (DS 18 B 20), отличительными особенностями которого являются: – уникальный 1 проводный интерфейс требует только одного вывода порта для подключения; – измеряет температуру от -55°С до +125°С.

Для хранения результатов измеренной температуры выбрана микросхема последовательной памяти DD 2 (AT 24 C Для хранения результатов измеренной температуры выбрана микросхема последовательной памяти DD 2 (AT 24 C 512). Для нее требуется меньше линий передачи данных, а значит, упрощается проектирование связей на печатной плате, улучшаются показатели надежности.

В качестве индикаторного устройства выбран символьный жидкокристаллический индикатор HG 1 (WH 1602 D). Снабжен В качестве индикаторного устройства выбран символьный жидкокристаллический индикатор HG 1 (WH 1602 D). Снабжен подсветкой. Основными его достоинствами являются малая потребляемая мощность, низкие рабочие напряжения.

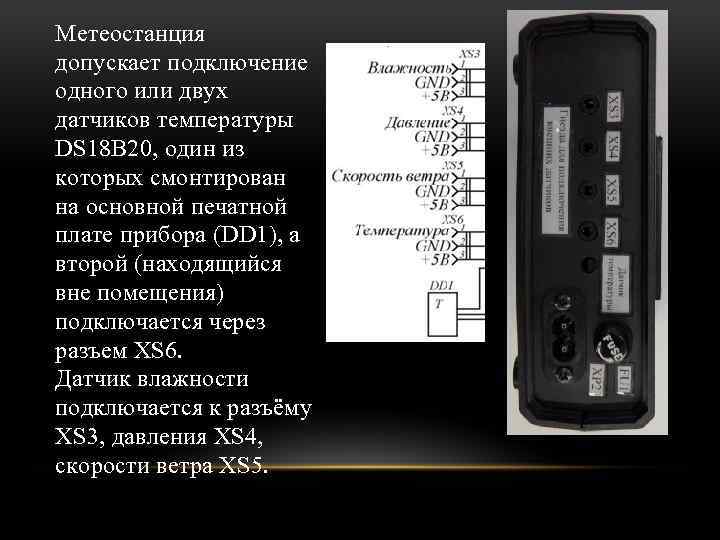

Метеостанция допускает подключение одного или двух датчиков температуры DS 18 B 20, один из Метеостанция допускает подключение одного или двух датчиков температуры DS 18 B 20, один из которых смонтирован на основной печатной плате прибора (DD 1), а второй (находящийся вне помещения) подключается через разъем XS 6. Датчик влажности подключается к разъёму XS 3, давления XS 4, скорости ветра XS 5.

ВНЕШНИЙ ВИД ДОМАШНЕЙ МЕТЕОСТАНЦИИ ВНЕШНИЙ ВИД ДОМАШНЕЙ МЕТЕОСТАНЦИИ
