ДОМАШНИЕ БЫТОВЫЕ МАШИНЫ УРОК-ПРЕЗЕНТАЦИЯ МАЙОРОВОЙ А. С.

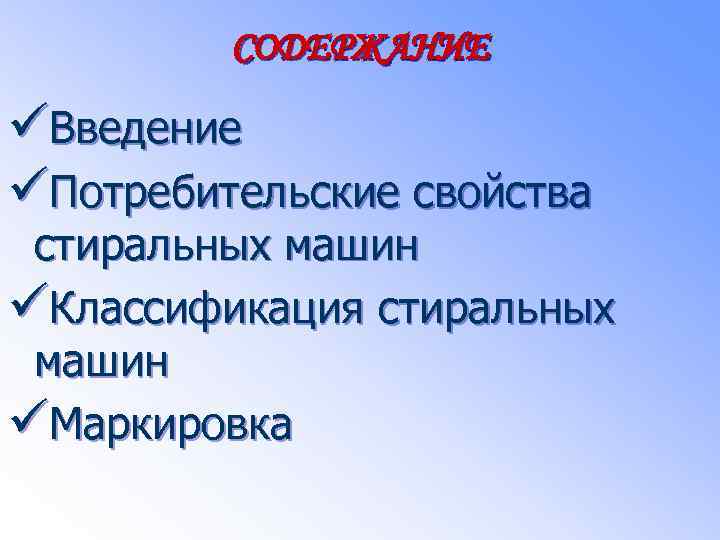

СОДЕРЖАНИЕ üВведение üПотребительские свойства стиральных машин üКлассификация стиральных машин üМаркировка

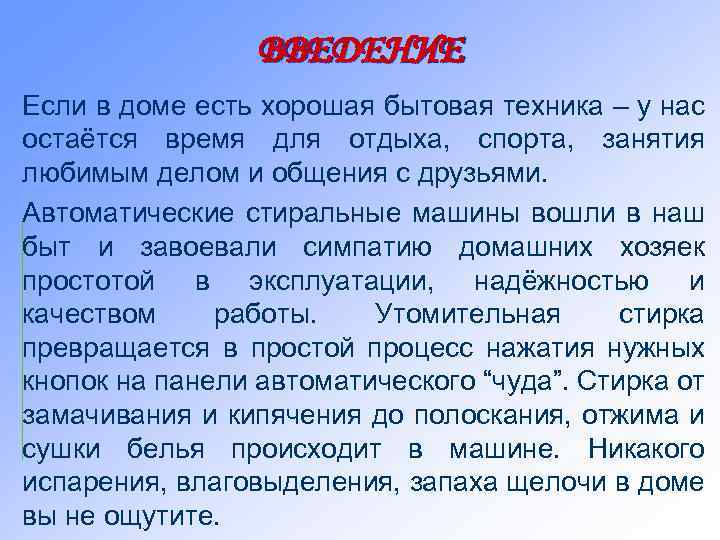

ВВЕДЕНИЕ Если в доме есть хорошая бытовая техника – у нас остаётся время для отдыха, спорта, занятия любимым делом и общения с друзьями. Автоматические стиральные машины вошли в наш быт и завоевали симпатию домашних хозяек простотой в эксплуатации, надёжностью и качеством работы. Утомительная стирка превращается в простой процесс нажатия нужных кнопок на панели автоматического “чуда”. Стирка от замачивания и кипячения до полоскания, отжима и сушки белья происходит в машине. Никакого испарения, влаговыделения, запаха щелочи в доме вы не ощутите.

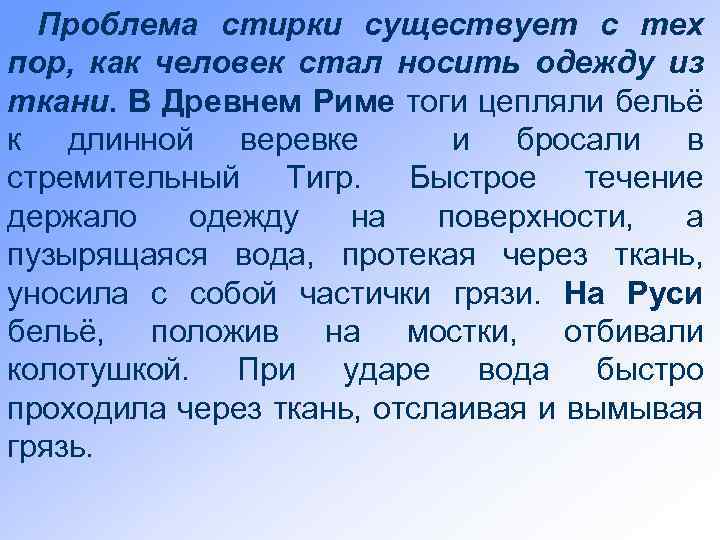

Проблема стирки существует с тех пор, как человек стал носить одежду из ткани. В Древнем Риме тоги цепляли бельё к длинной веревке и бросали в стремительный Тигр. Быстрое течение держало одежду на поверхности, а пузырящаяся вода, протекая через ткань, уносила с собой частички грязи. На Руси бельё, положив на мостки, отбивали колотушкой. При ударе вода быстро проходила через ткань, отслаивая и вымывая грязь.

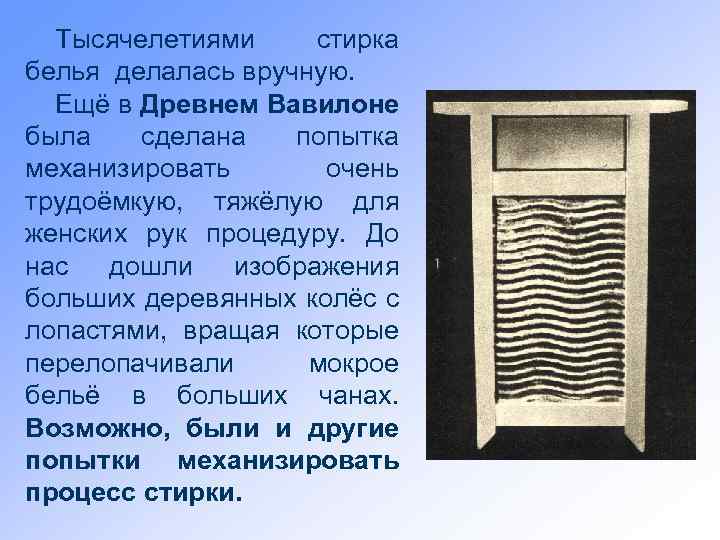

Тысячелетиями стирка белья делалась вручную. Ещё в Древнем Вавилоне была сделана попытка механизировать очень трудоёмкую, тяжёлую для женских рук процедуру. До нас дошли изображения больших деревянных колёс с лопастями, вращая которые перелопачивали мокрое бельё в больших чанах. Возможно, были и другие попытки механизировать процесс стирки.

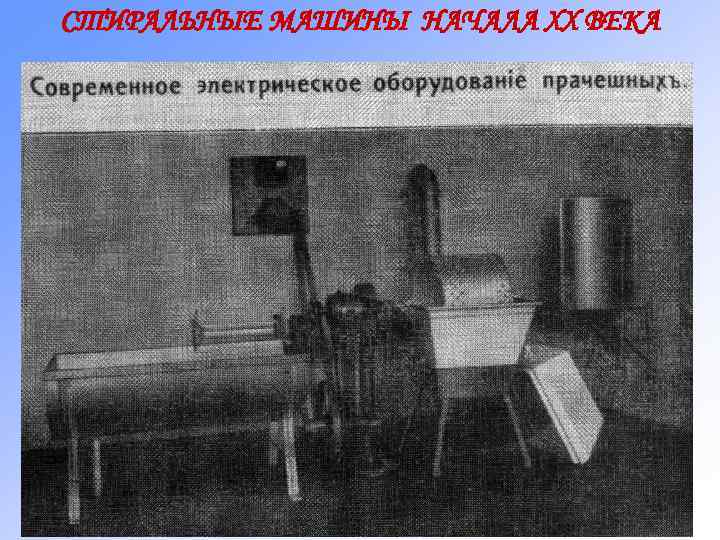

СТИРАЛЬНЫЕ МАШИНЫ НАЧАЛА XX ВЕКА

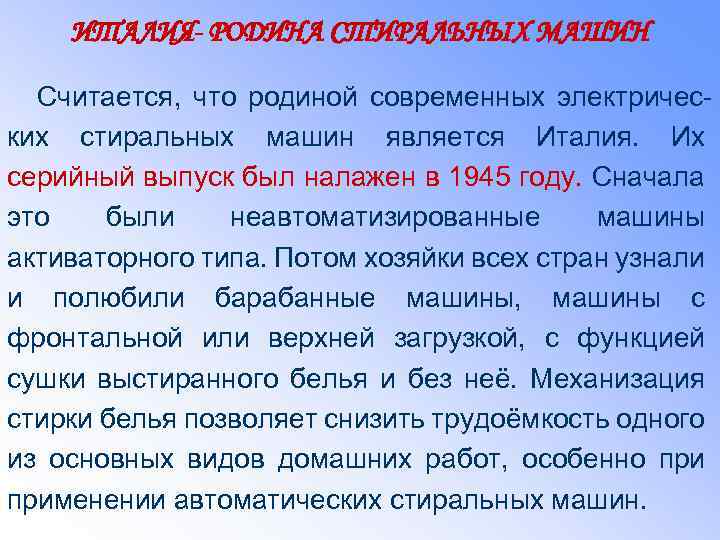

ИТАЛИЯ- РОДИНА СТИРАЛЬНЫХ МАШИН Считается, что родиной современных электрических стиральных машин является Италия. Их серийный выпуск был налажен в 1945 году. Сначала это были неавтоматизированные машины активаторного типа. Потом хозяйки всех стран узнали и полюбили барабанные машины, машины с фронтальной или верхней загрузкой, с функцией сушки выстиранного белья и без неё. Механизация стирки белья позволяет снизить трудоёмкость одного из основных видов домашних работ, особенно применении автоматических стиральных машин.

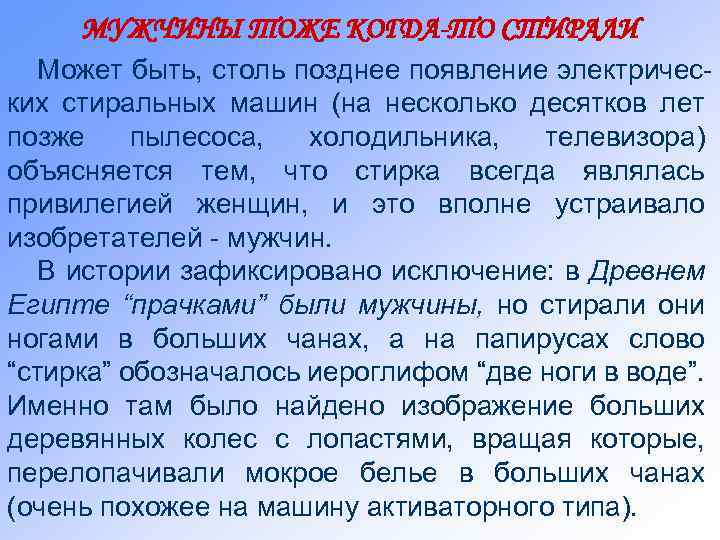

МУЖЧИНЫ ТОЖЕ КОГДА-ТО СТИРАЛИ Может быть, столь позднее появление электрических стиральных машин (на несколько десятков лет позже пылесоса, холодильника, телевизора) объясняется тем, что стирка всегда являлась привилегией женщин, и это вполне устраивало изобретателей - мужчин. В истории зафиксировано исключение: в Древнем Египте “прачками” были мужчины, но стирали они ногами в больших чанах, а на папирусах слово “стирка” обозначалось иероглифом “две ноги в воде”. Именно там было найдено изображение больших деревянных колес с лопастями, вращая которые, перелопачивали мокрое белье в больших чанах (очень похожее на машину активаторного типа).

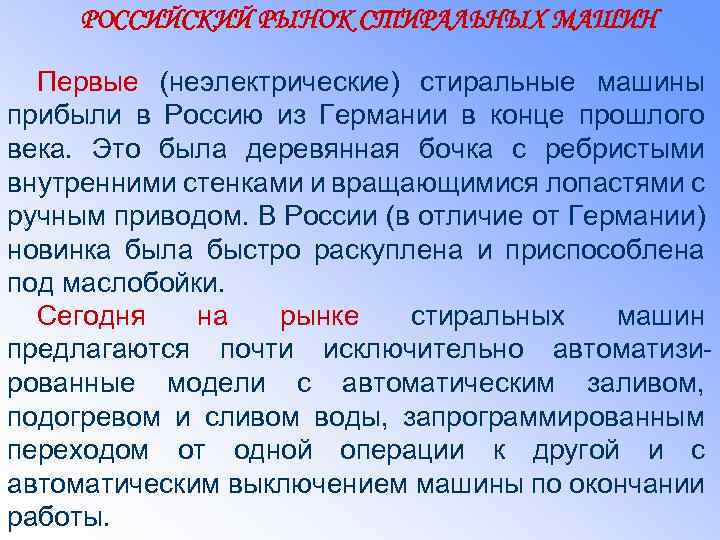

РОССИЙСКИЙ РЫНОК СТИРАЛЬНЫХ МАШИН Первые (неэлектрические) стиральные машины прибыли в Россию из Германии в конце прошлого века. Это была деревянная бочка с ребристыми внутренними стенками и вращающимися лопастями с ручным приводом. В России (в отличие от Германии) новинка была быстро раскуплена и приспособлена под маслобойки. Сегодня на рынке стиральных машин предлагаются почти исключительно автоматизированные модели с автоматическим заливом, подогревом и сливом воды, запрограммированным переходом от одной операции к другой и с автоматическим выключением машины по окончании работы.
ПОТРЕБИТЕЛЬСКИЕ СВОЙСТВА МАШИН Качество стиральных машин характеризуется их функцио-нальными, эргономическими, эстетическими свойствами и надёжностью. 1. Функциональные свойства стиральных машин – это способность отстирывать и отжимать бельё, их производительность, их универсальность применения, возможность и эффективность полоскания, способность отстирывать белье. Характеризуется это свойство отстирываемостью. 1. 1. Показатель отстирываемости зависит от конструкции рабочего органа машины, режима его работы, места расположения в стиральном баке и от наличия устройств, обеспечивающих дополнительную циркуляцию раствора. Все остальные параметры: температура, жесткость воды при определении отстирываемости должны быть стандартными.

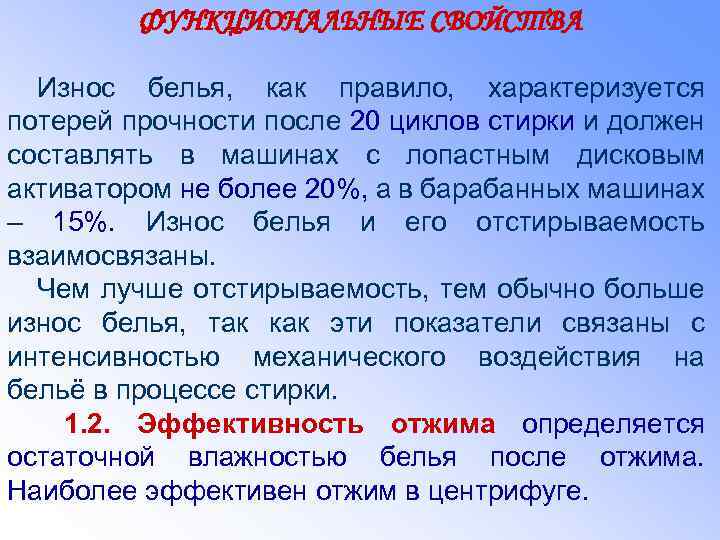

ФУНКЦИОНАЛЬНЫЕ СВОЙСТВА Износ белья, как правило, характеризуется потерей прочности после 20 циклов стирки и должен составлять в машинах с лопастным дисковым активатором не более 20%, а в барабанных машинах – 15%. Износ белья и его отстирываемость взаимосвязаны. Чем лучше отстирываемость, тем обычно больше износ белья, так как эти показатели связаны с интенсивностью механического воздействия на бельё в процессе стирки. 1. 2. Эффективность отжима определяется остаточной влажностью белья после отжима. Наиболее эффективен отжим в центрифуге.
ФУНКЦИОНАЛЬНЫЕ СВОЙСТВА 1. 3. Производительность стиральных машин характеризуется количеством белья, отстиранного за час, или временем, затраченным на стирку килограмма белья. Производительность машин зависит от их типа и соотношения ручных операций. 1. 4. Приспособленность машин для полоскания белья определяется типом стиральной машины, количеством сухого белья, загружаемого одновременно в стиральный бак и её водным модулем.

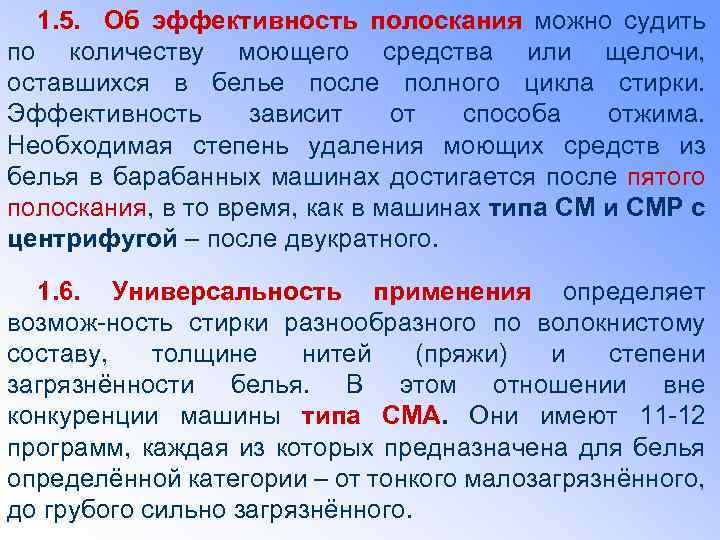

1. 5. Об эффективность полоскания можно судить по количеству моющего средства или щелочи, оставшихся в белье после полного цикла стирки. Эффективность зависит от способа отжима. Необходимая степень удаления моющих средств из белья в барабанных машинах достигается после пятого полоскания, в то время, как в машинах типа СМ и СМР с центрифугой – после двукратного. 1. 6. Универсальность применения определяет возмож-ность стирки разнообразного по волокнистому составу, толщине нитей (пряжи) и степени загрязнённости белья. В этом отношении вне конкуренции машины типа СМА. Они имеют 11 -12 программ, каждая из которых предназначена для белья определённой категории – от тонкого малозагрязнённого, до грубого сильно загрязнённого.
2. Эргономические свойства стиральных машин связаны с их удобством в эксплуатации и их гигиеничностью. 2. 1. Удобство пользования характеризуется прежде всего трудоёмкостью ручных операций, выполняемых при обслуживании машин. Трудоёмкость таких операций, как подготовка стиральных машин к работе, её загрузка бельём, заполнение бака водой и моющими средствами, управление режимом работы, удаление моющего раствора, размещение машины для хранения, зависит от типа машины и конструкции её элементов. Неудобная конструкция крышки стирального бака, возможность её перекоса, низкое расположение стирального бака в корпусе машины затрудняют загрузку и выгрузку белья. Необходимость перекладывания белья из стирального бака в бак центрифуги также повышает трудоёмкость всего цикла стирки, снижает производительность двух баковых стиральных машин типа СМП.

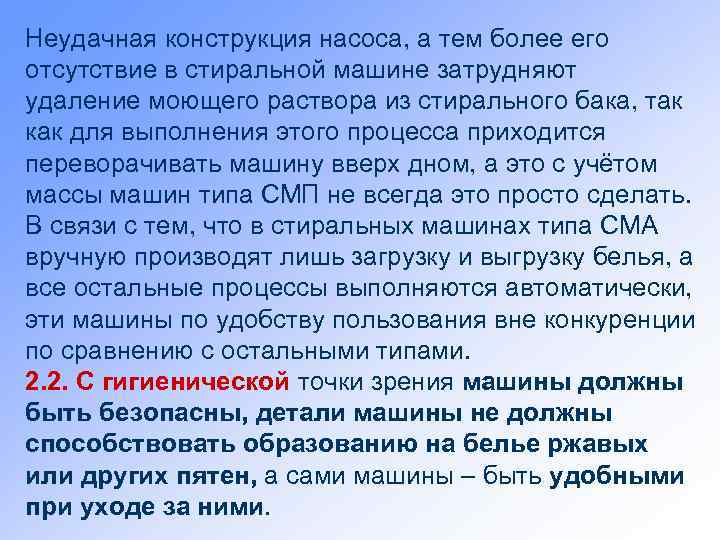

Неудачная конструкция насоса, а тем более его отсутствие в стиральной машине затрудняют удаление моющего раствора из стирального бака, так как для выполнения этого процесса приходится переворачивать машину вверх дном, а это с учётом массы машин типа СМП не всегда это просто сделать. В связи с тем, что в стиральных машинах типа СМА вручную производят лишь загрузку и выгрузку белья, а все остальные процессы выполняются автоматически, эти машины по удобству пользования вне конкуренции по сравнению с остальными типами. 2. 2. С гигиенической точки зрения машины должны быть безопасны, детали машины не должны способствовать образованию на белье ржавых или других пятен, а сами машины – быть удобными при уходе за ними.

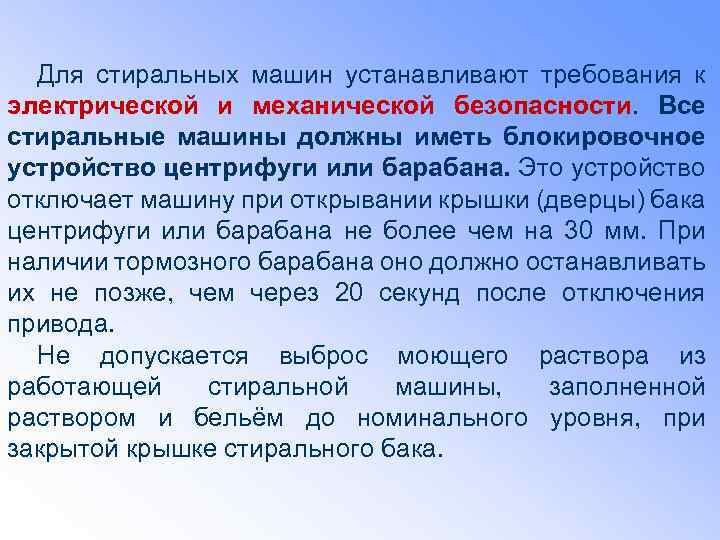

Для стиральных машин устанавливают требования к электрической и механической безопасности. Все стиральные машины должны иметь блокировочное устройство центрифуги или барабана. Это устройство отключает машину при открывании крышки (дверцы) бака центрифуги или барабана не более чем на 30 мм. При наличии тормозного барабана оно должно останавливать их не позже, чем через 20 секунд после отключения привода. Не допускается выброс моющего раствора из работающей стиральной машины, заполненной раствором и бельём до номинального уровня, при закрытой крышке стирального бака.
3. Эстетические свойства стиральных машин характеризуются их информационной выразительностью, целостностью композиции, рациональностью формы и совершенством производственного исполнения. На более высоком уровне находятся эстетические свойства автоматических стиральных машин. В ней выделен за счет прозрачной дверцы ведущий элемент композиции – стиральный бак с дверцей, окантованной коричневой пластмассой. Более удачное сочетание цветов обеспечивает лунную графическую прорисованность частей и целого. В стандартах на стиральные машины из эстетических свойств нормируют лишь некоторые требования к совершенству исполнения покрытий. Покрытие должно иметь прочное сцепление с металлом и ровный тон по поверхности. Шелушение, отслаивание, пузырчатость, наплывы и посторонние включения в покрытиях, ухудшающие товарный вид изделия, не допускаются.

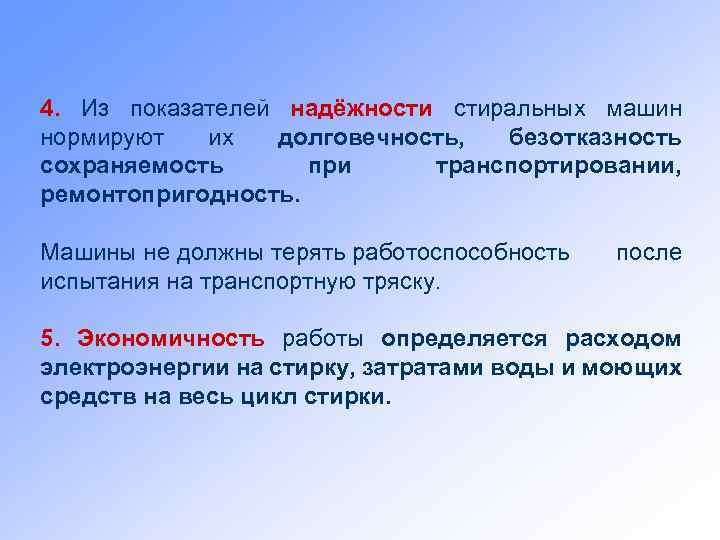

4. Из показателей надёжности стиральных машин нормируют их долговечность, безотказность сохраняемость при транспортировании, ремонтопригодность. Машины не должны терять работоспособность испытания на транспортную тряску. после 5. Экономичность работы определяется расходом электроэнергии на стирку, затратами воды и моющих средств на весь цикл стирки.

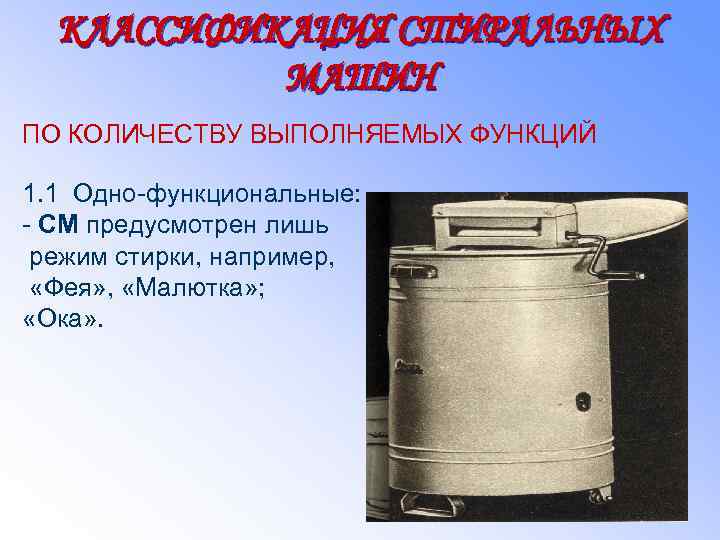

КЛАССИФИКАЦИЯ СТИРАЛЬНЫХ МАШИН ПО КОЛИЧЕСТВУ ВЫПОЛНЯЕМЫХ ФУНКЦИЙ 1. 1 Одно-функциональные: - СМ предусмотрен лишь режим стирки, например, «Фея» , «Малютка» ; «Ока» .

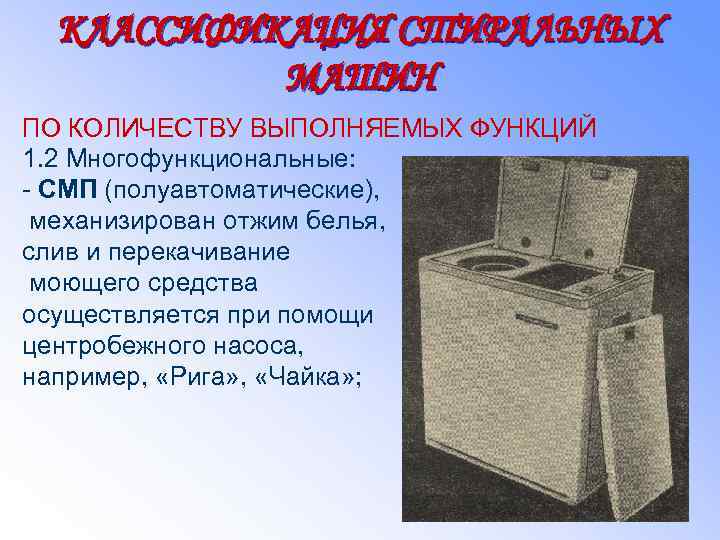

КЛАССИФИКАЦИЯ СТИРАЛЬНЫХ МАШИН ПО КОЛИЧЕСТВУ ВЫПОЛНЯЕМЫХ ФУНКЦИЙ 1. 2 Многофункциональные: - СМП (полуавтоматические), механизирован отжим белья, слив и перекачивание моющего средства осуществляется при помощи центробежного насоса, например, «Рига» , «Чайка» ;
КЛАССИФИКАЦИЯ СТИРАЛЬНЫХ МАШИН ПО КОЛИЧЕСТВУ ВЫПОЛНЯЕМЫХ ФУНКЦИЙ - СМА (автоматические) предназначены для стирки белья по заданной программе, процессы стирки полностью автоматизированы, например, «Ардо» , «Индезит» .

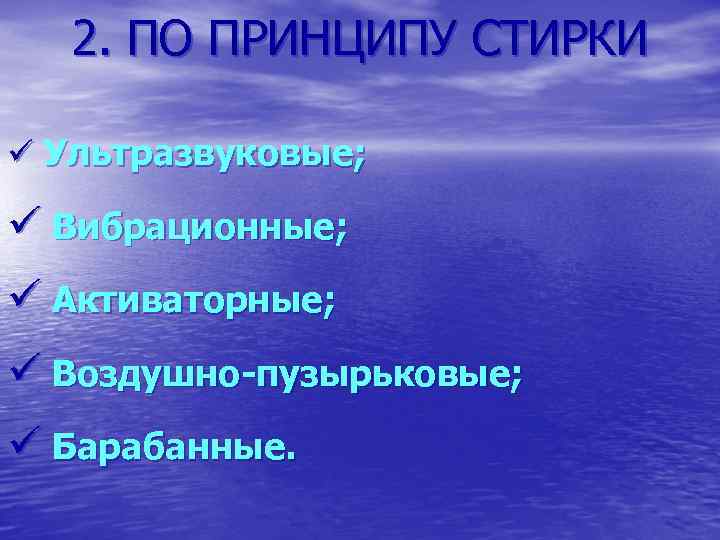

2. ПО ПРИНЦИПУ СТИРКИ ü Ультразвуковые; ü Вибрационные; ü Активаторные; ü Воздушно-пузырьковые; ü Барабанные.

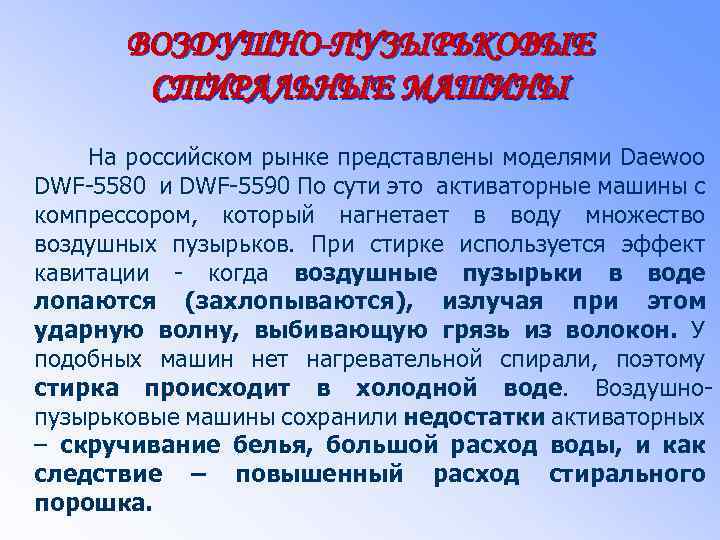

ВОЗДУШНО-ПУЗЫРЬКОВЫЕ СТИРАЛЬНЫЕ МАШИНЫ На российском рынке представлены моделями Daewoo DWF-5580 и DWF-5590 По сути это активаторные машины с компрессором, который нагнетает в воду множество воздушных пузырьков. При стирке используется эффект кавитации - когда воздушные пузырьки в воде лопаются (захлопываются), излучая при этом ударную волну, выбивающую грязь из волокон. У подобных машин нет нагревательной спирали, поэтому стирка происходит в холодной воде. Воздушнопузырьковые машины сохранили недостатки активаторных – скручивание белья, большой расход воды, и как следствие – повышенный расход стирального порошка.

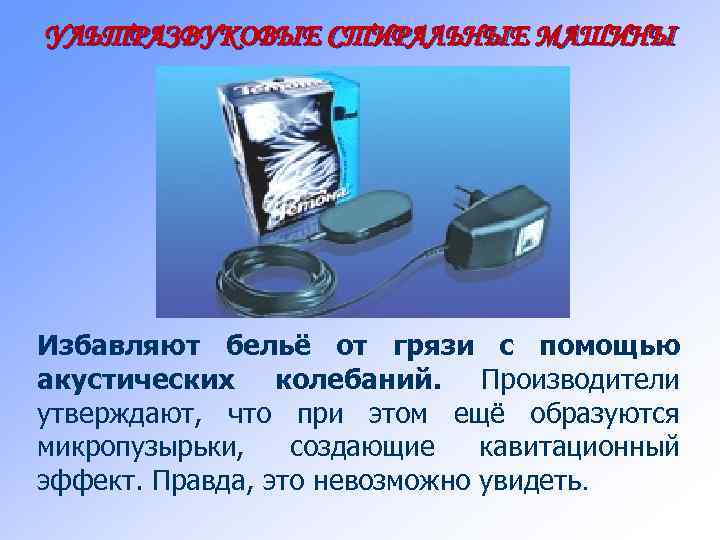

УЛЬТРАЗВУКОВЫЕ СТИРАЛЬНЫЕ МАШИНЫ Избавляют бельё от грязи с помощью акустических колебаний. Производители утверждают, что при этом ещё образуются микропузырьки, создающие кавитационный эффект. Правда, это невозможно увидеть.

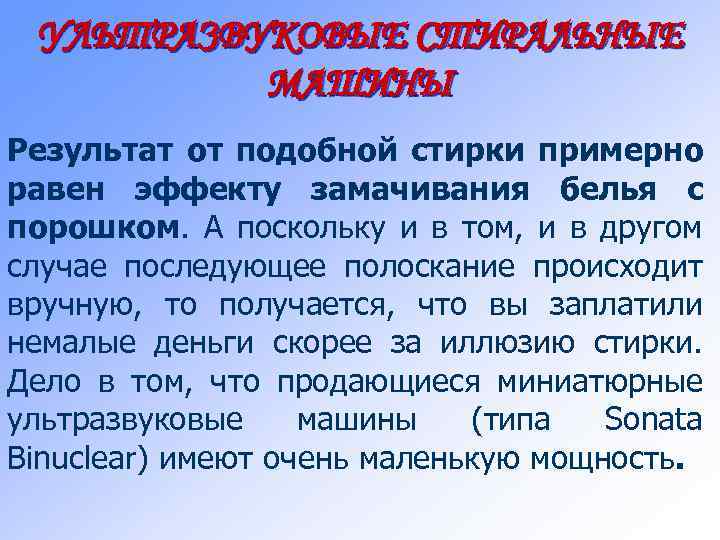

УЛЬТРАЗВУКОВЫЕ СТИРАЛЬНЫЕ МАШИНЫ Результат от подобной стирки примерно равен эффекту замачивания белья с порошком. А поскольку и в том, и в другом случае последующее полоскание происходит вручную, то получается, что вы заплатили немалые деньги скорее за иллюзию стирки. Дело в том, что продающиеся миниатюрные ультразвуковые машины (типа Sonata Binuclear) имеют очень маленькую мощность.

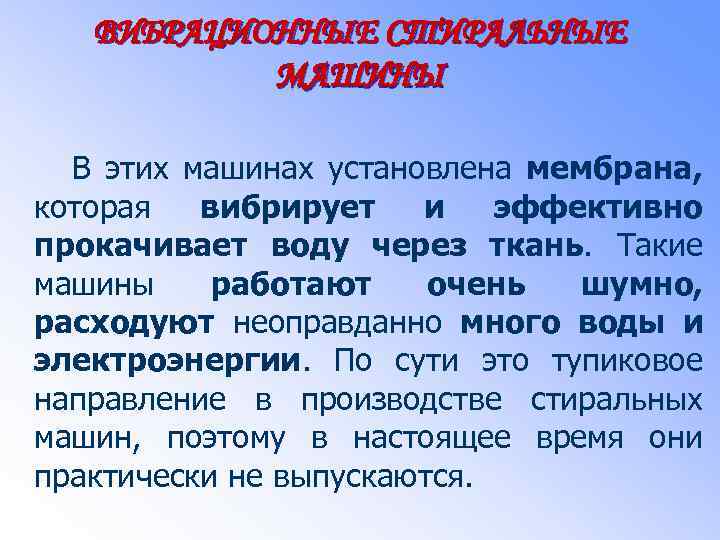

ВИБРАЦИОННЫЕ СТИРАЛЬНЫЕ МАШИНЫ В этих машинах установлена мембрана, которая вибрирует и эффективно прокачивает воду через ткань. Такие машины работают очень шумно, расходуют неоправданно много воды и электроэнергии. По сути это тупиковое направление в производстве стиральных машин, поэтому в настоящее время они практически не выпускаются.

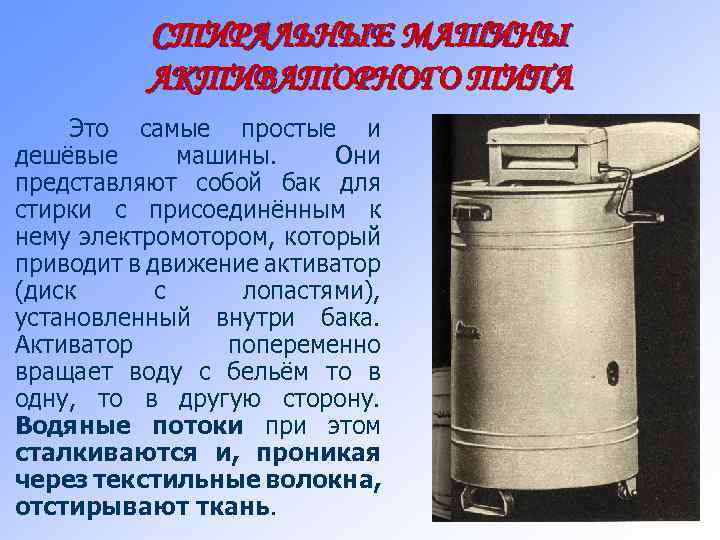

СТИРАЛЬНЫЕ МАШИНЫ АКТИВАТОРНОГО ТИПА Это самые простые и дешёвые машины. Они представляют собой бак для стирки с присоединённым к нему электромотором, который приводит в движение активатор (диск с лопастями), установленный внутри бака. Активатор попеременно вращает воду с бельём то в одну, то в другую сторону. Водяные потоки при этом сталкиваются и, проникая через текстильные волокна, отстирывают ткань.

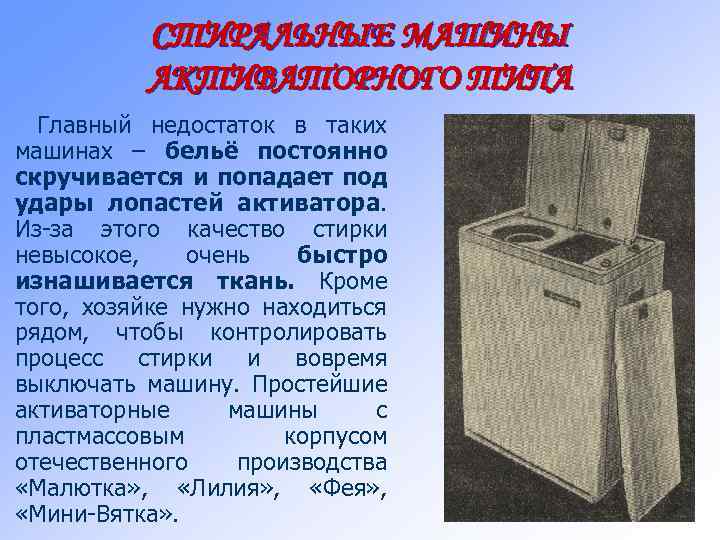

СТИРАЛЬНЫЕ МАШИНЫ АКТИВАТОРНОГО ТИПА Главный недостаток в таких машинах – бельё постоянно скручивается и попадает под удары лопастей активатора. Из-за этого качество стирки невысокое, очень быстро изнашивается ткань. Кроме того, хозяйке нужно находиться рядом, чтобы контролировать процесс стирки и вовремя выключать машину. Простейшие активаторные машины с пластмассовым корпусом отечественного производства «Малютка» , «Лилия» , «Фея» , «Мини-Вятка» .

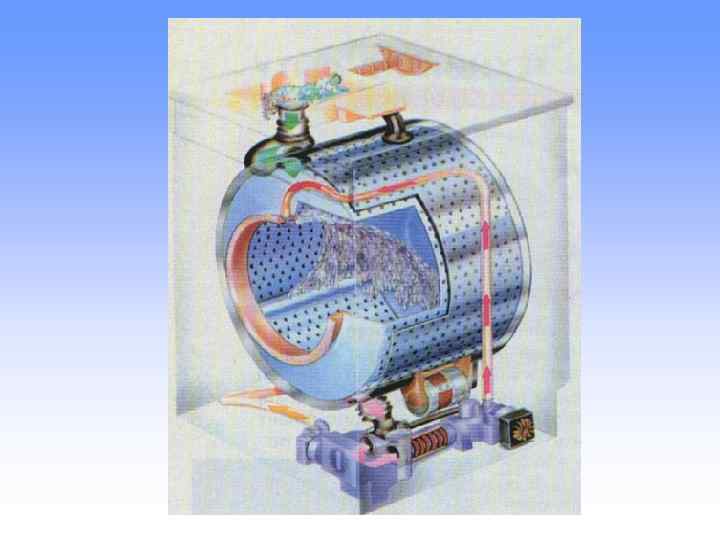

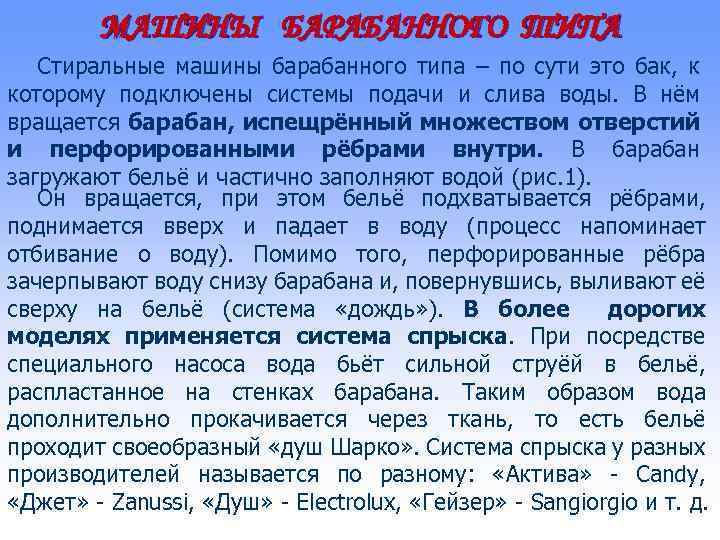

МАШИНЫ БАРАБАННОГО ТИПА Стиральные машины барабанного типа – по сути это бак, к которому подключены системы подачи и слива воды. В нём вращается барабан, испещрённый множеством отверстий и перфорированными рёбрами внутри. В барабан загружают бельё и частично заполняют водой (рис. 1). Он вращается, при этом бельё подхватывается рёбрами, поднимается вверх и падает в воду (процесс напоминает отбивание о воду). Помимо того, перфорированные рёбра зачерпывают воду снизу барабана и, повернувшись, выливают её сверху на бельё (система «дождь» ). В более дорогих моделях применяется система спрыска. При посредстве специального насоса вода бьёт сильной струёй в бельё, распластанное на стенках барабана. Таким образом вода дополнительно прокачивается через ткань, то есть бельё проходит своеобразный «душ Шарко» . Система спрыска у разных производителей называется по разному: «Актива» - Candy, «Джет» - Zanussi, «Душ» - Electrolux, «Гейзер» - Sangiorgio и т. д.

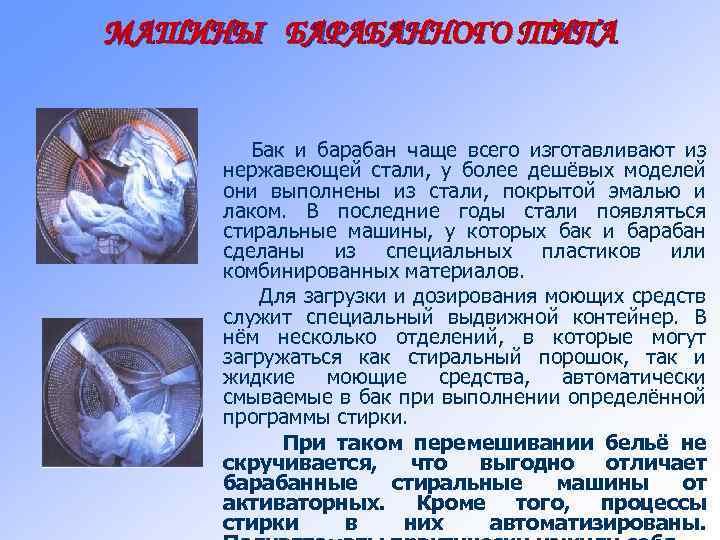

МАШИНЫ БАРАБАННОГО ТИПА Бак и барабан чаще всего изготавливают из нержавеющей стали, у более дешёвых моделей они выполнены из стали, покрытой эмалью и лаком. В последние годы стали появляться стиральные машины, у которых бак и барабан сделаны из специальных пластиков или комбинированных материалов. Для загрузки и дозирования моющих средств служит специальный выдвижной контейнер. В нём несколько отделений, в которые могут загружаться как стиральный порошок, так и жидкие моющие средства, автоматически смываемые в бак при выполнении определённой программы стирки. При таком перемешивании бельё не скручивается, что выгодно отличает барабанные стиральные машины от активаторных. Кроме того, процессы стирки в них автоматизированы.
3. ПО ХАРАКТЕРУ ЗАГРУЗКИ БЕЛЬЯ С фронтальной загрузкой белья. Эти машины отличаются от машин с верхней загрузкой тем, что имеют более широкий и удобный (к тому же прозрачный) люк для белья. Кроме того, такие машины проще размещать на кухне. К тому же нельзя сбрасывать со счетов консерватизм покупателей: барабанные машины с фронтальной загрузкой появились намного раньше и стали уже привычными для покупателей.

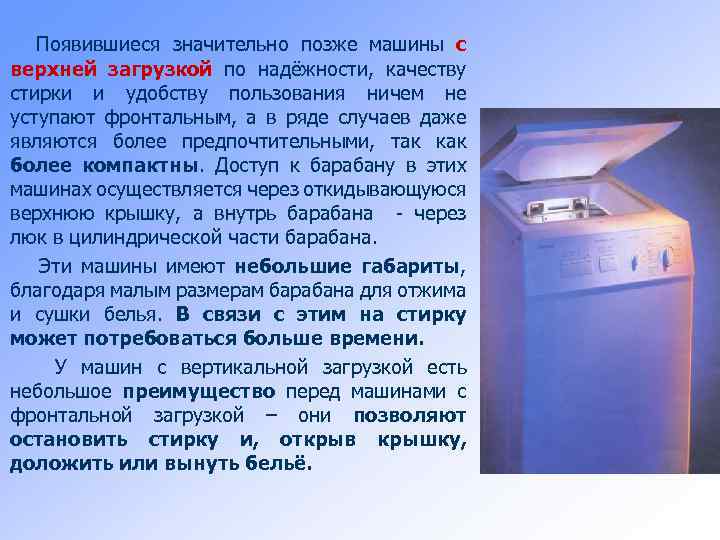

Появившиеся значительно позже машины с верхней загрузкой по надёжности, качеству стирки и удобству пользования ничем не уступают фронтальным, а в ряде случаев даже являются более предпочтительными, так как более компактны. Доступ к барабану в этих машинах осуществляется через откидывающуюся верхнюю крышку, а внутрь барабана - через люк в цилиндрической части барабана. Эти машины имеют небольшие габариты, благодаря малым размерам барабана для отжима и сушки белья. В связи с этим на стирку может потребоваться больше времени. У машин с вертикальной загрузкой есть небольшое преимущество перед машинами с фронтальной загрузкой – они позволяют остановить стирку и, открыв крышку, доложить или вынуть бельё.

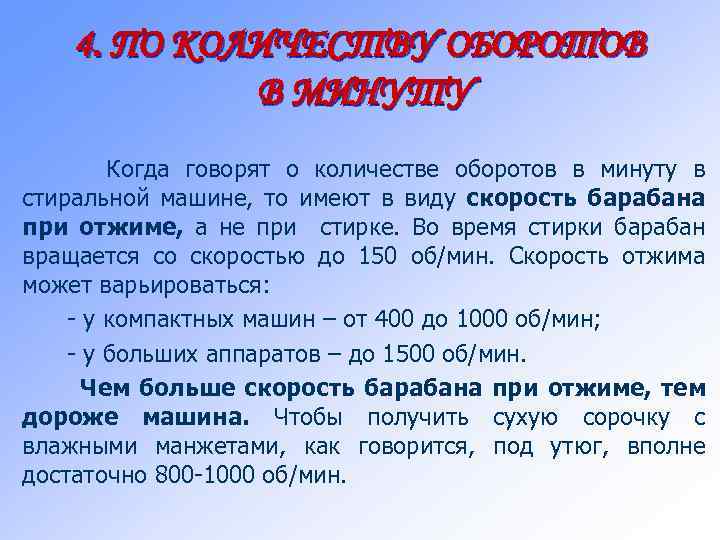

4. ПО КОЛИЧЕСТВУ ОБОРОТОВ В МИНУТУ Когда говорят о количестве оборотов в минуту в стиральной машине, то имеют в виду скорость барабана при отжиме, а не при стирке. Во время стирки барабан вращается со скоростью до 150 об/мин. Скорость отжима может варьироваться: - у компактных машин – от 400 до 1000 об/мин; - у больших аппаратов – до 1500 об/мин. Чем больше скорость барабана при отжиме, тем дороже машина. Чтобы получить сухую сорочку с влажными манжетами, как говорится, под утюг, вполне достаточно 800 -1000 об/мин.

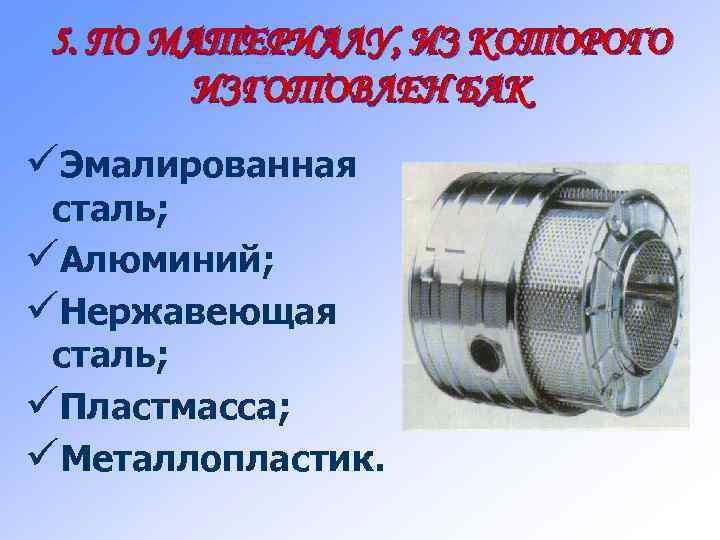

5. ПО МАТЕРИАЛУ, ИЗ КОТОРОГО ИЗГОТОВЛЕН БАК üЭмалированная сталь; üАлюминий; üНержавеющая сталь; üПластмасса; üМеталлопластик.

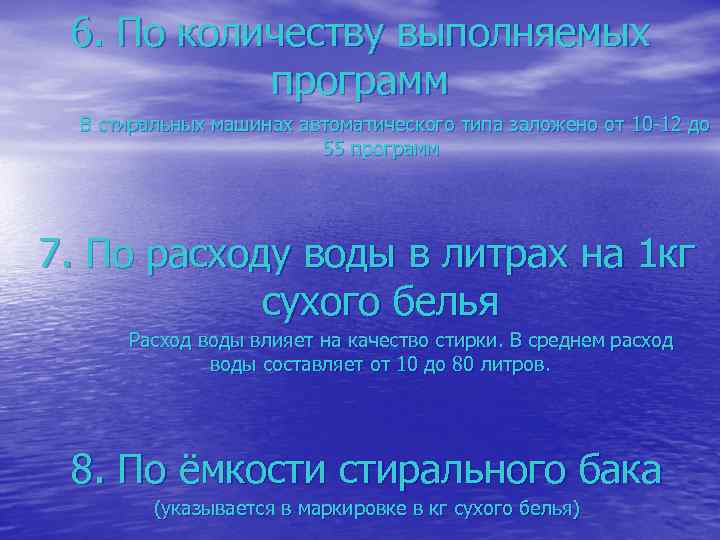

6. По количеству выполняемых программ В стиральных машинах автоматического типа заложено от 10 -12 до 55 программ 7. По расходу воды в литрах на 1 кг сухого белья Расход воды влияет на качество стирки. В среднем расход воды составляет от 10 до 80 литров. 8. По ёмкости стирального бака (указывается в маркировке в кг сухого белья)

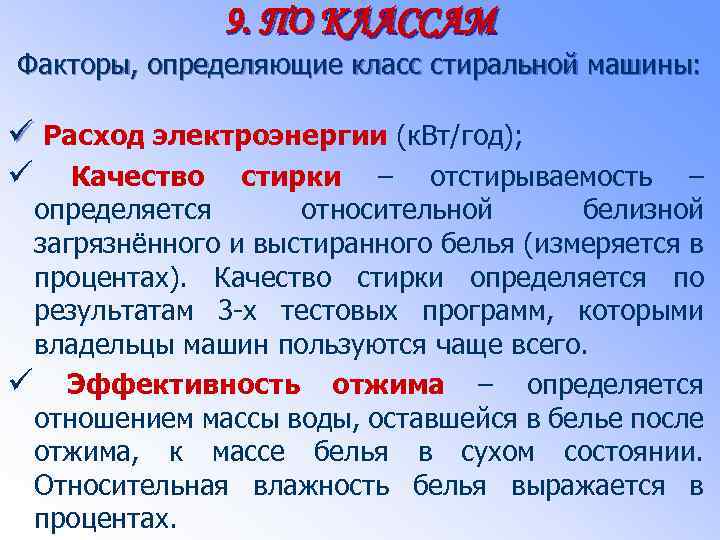

9. ПО КЛАССАМ Факторы, определяющие класс стиральной машины: ü Расход электроэнергии (к. Вт/год); ü Качество стирки – отстирываемость – определяется относительной белизной загрязнённого и выстиранного белья (измеряется в процентах). Качество стирки определяется по результатам 3 -х тестовых программ, которыми владельцы машин пользуются чаще всего. ü Эффективность отжима – определяется отношением массы воды, оставшейся в белье после отжима, к массе белья в сухом состоянии. Относительная влажность белья выражается в процентах.

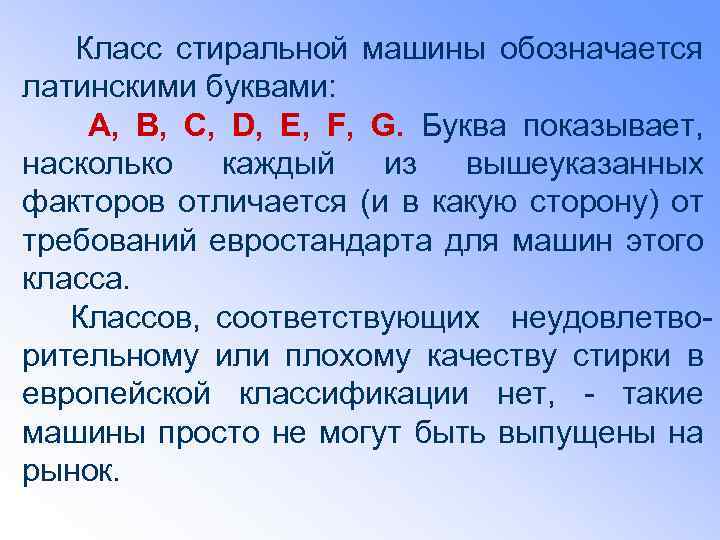

Класс стиральной машины обозначается латинскими буквами: A, B, C, D, E, F, G. Буква показывает, насколько каждый из вышеуказанных факторов отличается (и в какую сторону) от требований евростандарта для машин этого класса. Классов, соответствующих неудовлетворительному или плохому качеству стирки в европейской классификации нет, - такие машины просто не могут быть выпущены на рынок.
Классы стиральных машин, их характеристика Класс Количество потребляемой электроэнергии A 266 -351 к. Вт/год Машина даже более бережлива, чем предусмотрено стандартом. B C, D E, F , G Остаточная влажность Качество стирки 75% Выше, чем предусмотрено стандартом. 379 -427 к. Вт/год Машина даже более бережлива, чем предусмотрено стандартом. 63 -65% Выше, чем предусмотрено стандартом. 415 -516 к. Вт/год Стандартное энергопотребление. Соответствует стандарту. Машины потребляют избыточное, по сравнению со стандартом, количество энергии. ---- Удовлетворительное.

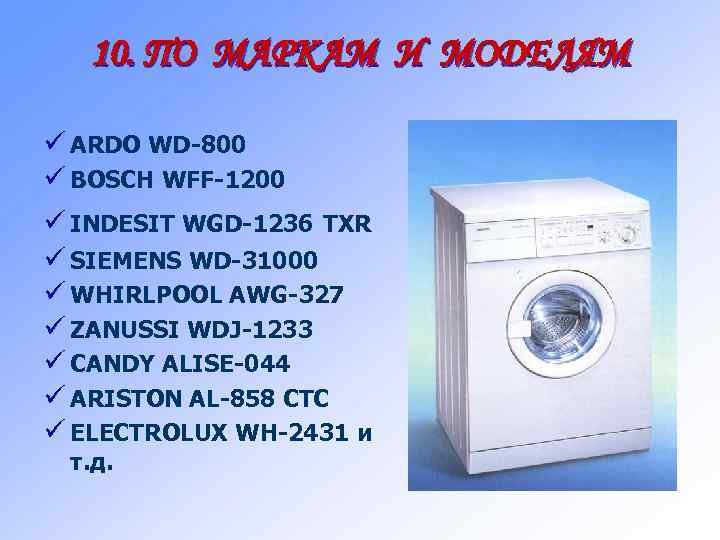

10. ПО МАРКАМ И МОДЕЛЯМ ü ARDO WD-800 ü BOSCH WFF-1200 ü INDESIT WGD-1236 TXR ü SIEMENS WD-31000 ü WHIRLPOOL AWG-327 ü ZANUSSI WDJ-1233 ü CANDY ALISE-044 ü ARISTON AL-858 CTC ü ELECTROLUX WH-2431 и т. д.

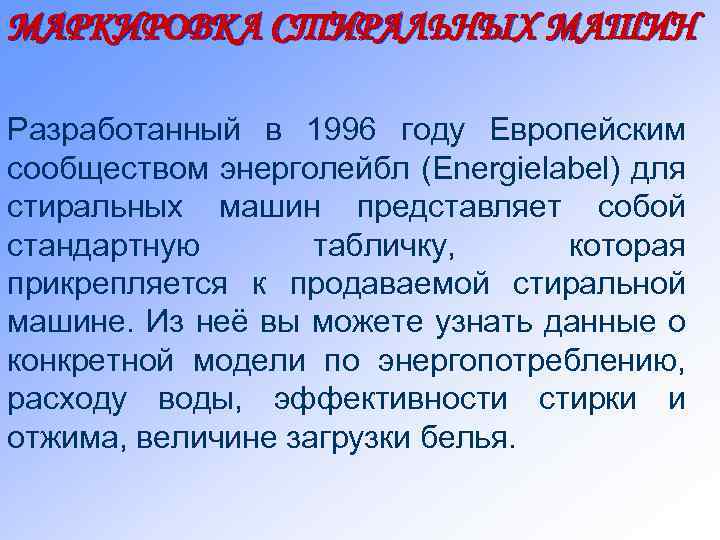

МАРКИРОВКА СТИРАЛЬНЫХ МАШИН Разработанный в 1996 году Европейским сообществом энерголейбл (Energielabel) для стиральных машин представляет собой стандартную табличку, которая прикрепляется к продаваемой стиральной машине. Из неё вы можете узнать данные о конкретной модели по энергопотреблению, расходу воды, эффективности стирки и отжима, величине загрузки белья.

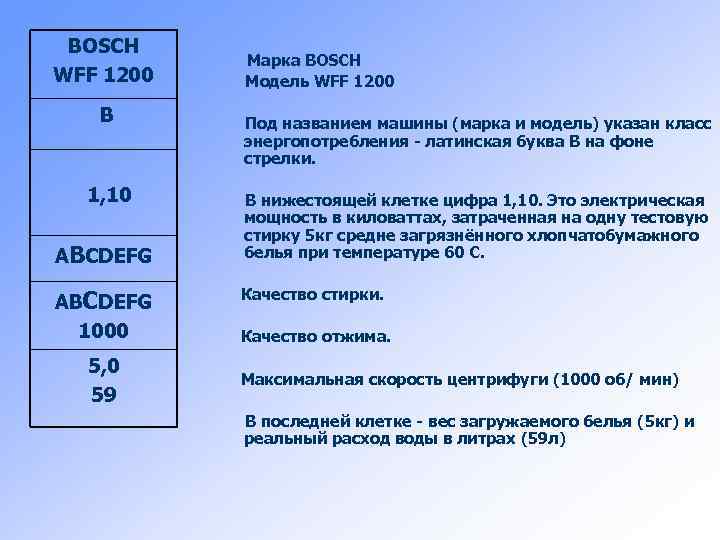

BOSCH WFF 1200 B 1, 10 ABCDEFG 1000 5, 0 59 Марка BOSCH Модель WFF 1200 Под названием машины (марка и модель) указан класс энергопотребления - латинская буква В на фоне стрелки. В нижестоящей клетке цифра 1, 10. Это электрическая мощность в киловаттах, затраченная на одну тестовую стирку 5 кг средне загрязнённого хлопчатобумажного белья при температуре 60 С. Качество стирки. Качество отжима. Максимальная скорость центрифуги (1000 об/ мин) В последней клетке - вес загружаемого белья (5 кг) и реальный расход воды в литрах (59 л)
