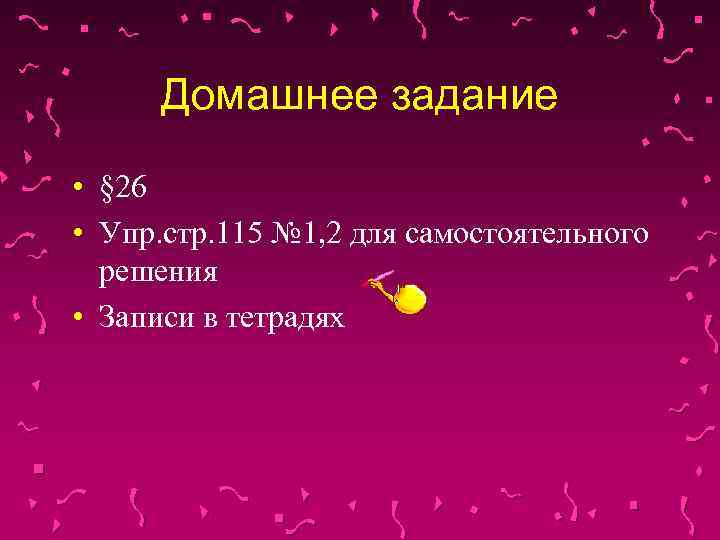

Домашнее задание • § 26 • Упр. стр. 115 № 1, 2 для самостоятельного решения • Записи в тетрадях
Из истории изобретений В 1848 году французский механик Г. Румкорф изобрёл индукционную катушку особой конструкции. Она явилась прообразом трансформатора. 30 ноября 1876 года, дата получения патента Яблочковым Павлом Николаевичем, считается датой рождения первого трансформатора. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки.

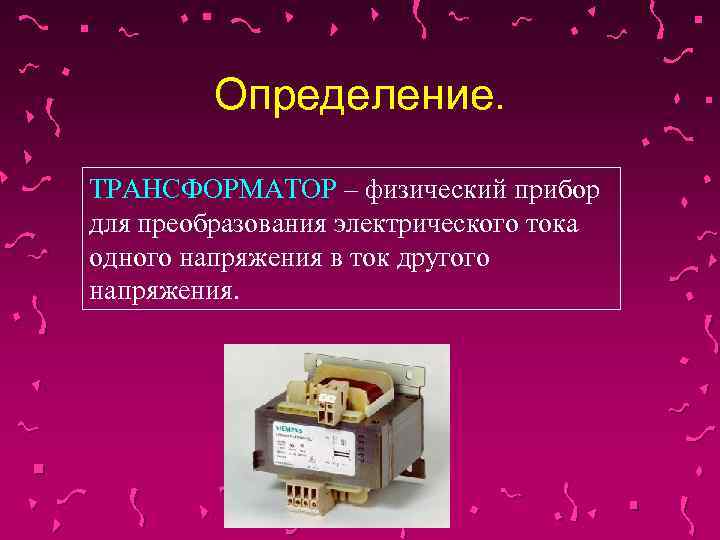

Определение. ТРАНСФОРМАТОР – физический прибор для преобразования электрического тока одного напряжения в ток другого напряжения.
Ø Ø Ø Трансформатором называется статический электромагнитный аппарат, преобразующий переменный ток одного напряжения в переменный ток той же частоты, но другого напряжения. В основе работы трансформатора лежит явление электромагнитной индукции. Обычно напряжения первичной и вторичной обмоток неодинаковы. Если первичное напряжение меньше вторичного, трансформатор называется повышающим, если больше вторичного – понижающим.

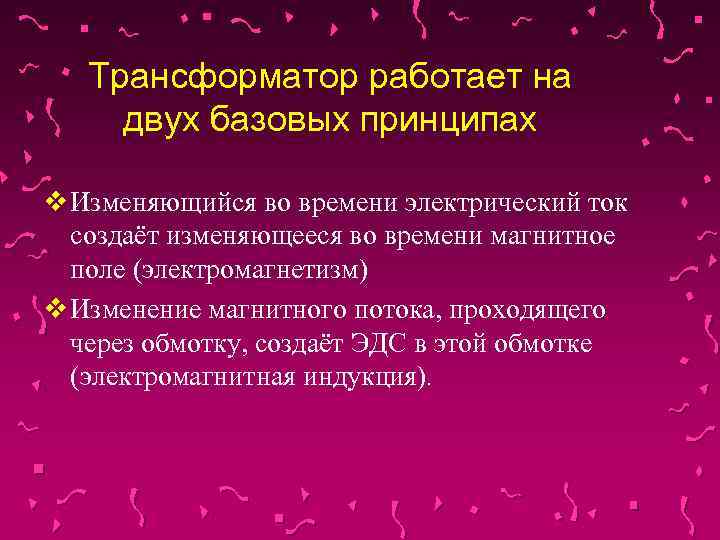

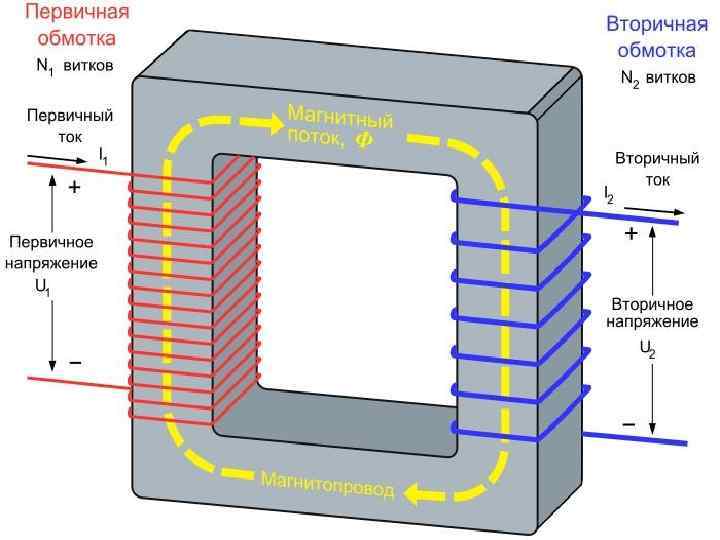

Трансформатор работает на двух базовых принципах v Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм) v Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция).
По конструкции магнитопровода различают виды трансформаторов: стержневые, броневые, тороидальные Броневой тип – магнитопровод, как «броней» , охватывает обмотки трансформатора. Особенность: В случае неисправности в обмотке броневого трансформатора её неудобно осматривать и трудно ремонтировать! Стержневой тип – обмотки трансформатора охватывают стержни магнитопровода Особенность: получили наибольшее распространение, т. к. просты в эксплуатации и ремонте.
Отношение ЭДС обмоток трансформатора, равное отношению числа витков, называется коэффициентом трансформации K При К>1 трансформатор понижающий, При К<1 - повышающий

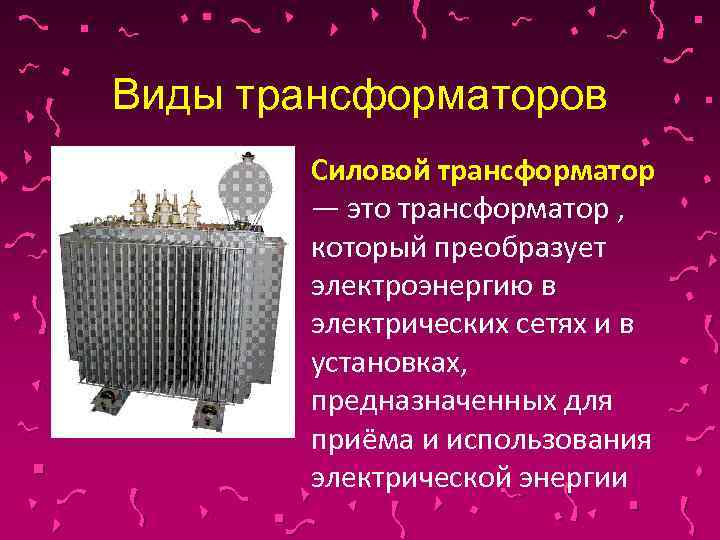

Виды трансформаторов Силовой трансформатор — это трансформатор , который преобразует электроэнергию в электрических сетях и в установках, предназначенных для приёма и использования электрической энергии

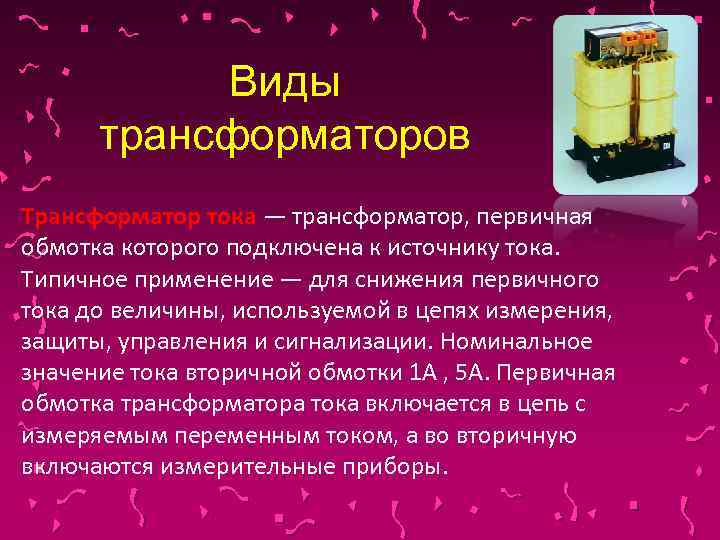

Виды трансформаторов Трансформатор тока — трансформатор, первичная обмотка которого подключена к источнику тока. Типичное применение — для снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации. Номинальное значение тока вторичной обмотки 1 А , 5 А. Первичная обмотка трансформатора тока включается в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы.
Виды трансформаторов Трансформатор напряжения — трансформатор, питающийся от источника напряжения. Типичное применение — преобразование высокого напряжения в низкое в цепях, в измерительных цепях и цепях РЗи. А (релейная защита и автоматика). Применение трансформатора напряжения позволяет изолировать логические цепи защиты и цепи измерения от цепи высокого напряжения.

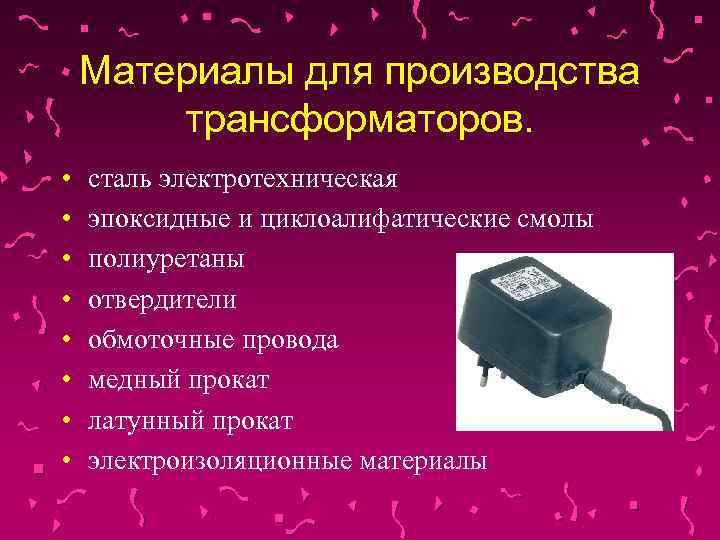

Материалы для производства трансформаторов. • • сталь электротехническая эпоксидные и циклоалифатические смолы полиуретаны отвердители обмоточные провода медный прокат латунный прокат электроизоляционные материалы

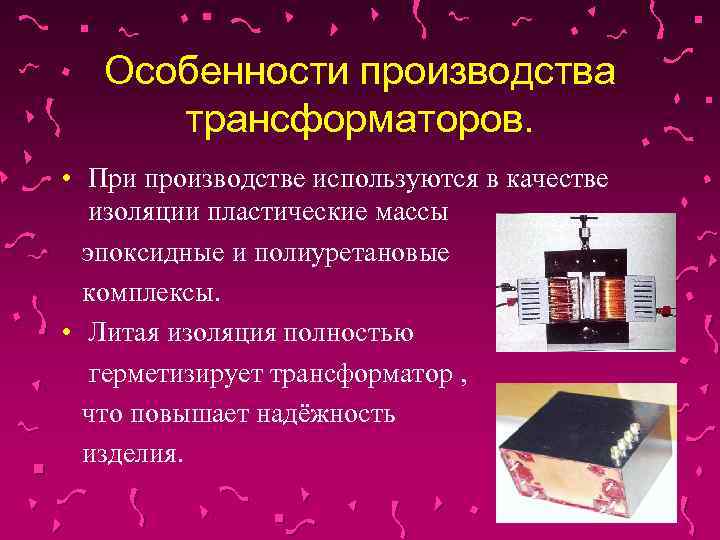

Особенности производства трансформаторов. • При производстве используются в качестве изоляции пластические массы эпоксидные и полиуретановые комплексы. • Литая изоляция полностью герметизирует трансформатор , что повышает надёжность изделия.
Применение трансформаторов: • • • Практически во всех отраслях народного хозяйства. энергетика электротехника электрификация транспорт машиностроение
Незаземляемые трансформаторы напряжения. • Трансформаторы предназначены для установки в открытые распределительные устройства и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.

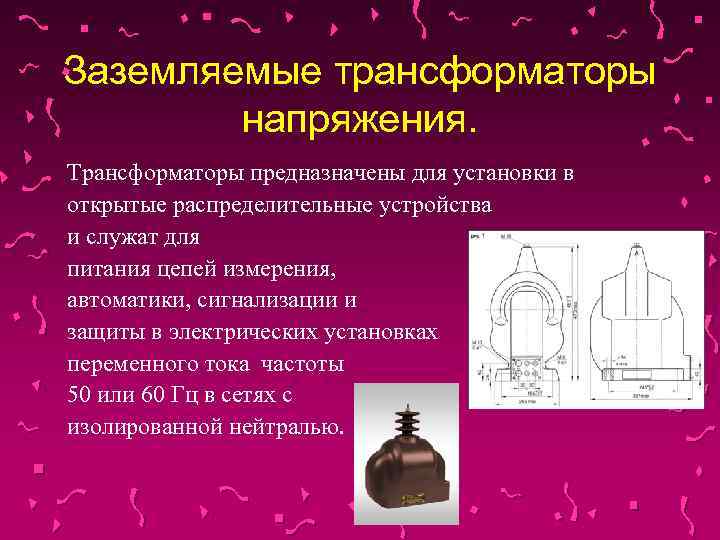

Заземляемые трансформаторы напряжения. Трансформаторы предназначены для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Опорные трансформаторы тока. Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0, 66 к. В включительно.
Применение трансформаторов: Наиболее часто трансформаторы применяются в электросетях и в источниках питания различных приборов ЛЭП Трансформаторная подстанция В схемах питания современных радиотехнических и электронных устройств (например в блоках питания персональных компьютеров) широко применяются высокочастотные импульсные трансформаторы Сетевой трансформатор малой мощности Компактный сетевой трансформатор. Применяется в электросетях
Спасибо за работу на уроке!
