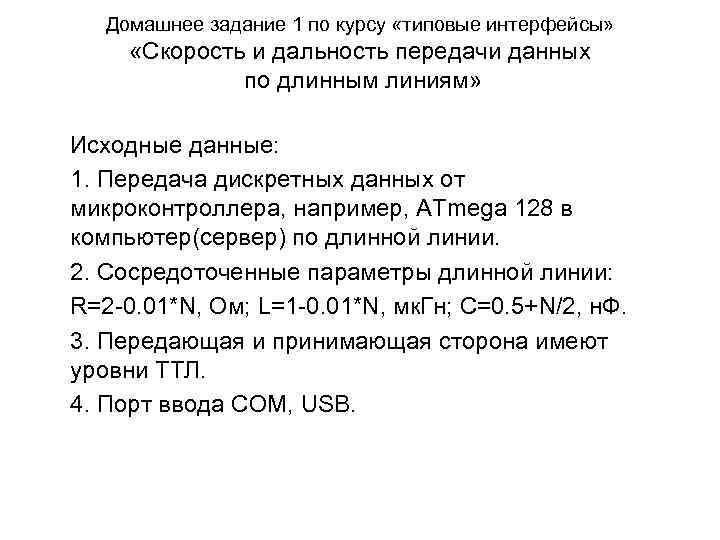

Домашнее задание 1 по курсу «типовые интерфейсы» «Скорость и дальность передачи данных по длинным Домашнее задание 1 по курсу «типовые интерфейсы» «Скорость и дальность передачи данных по длинным линиям» Исходные данные: 1. Передача дискретных данных от микроконтроллера, например, ATmega 128 в компьютер(сервер) по длинной линии. 2. Сосредоточенные параметры длинной линии: R=2 -0. 01*N, Ом; L=1 -0. 01*N, мк. Гн; C=0. 5+N/2, н. Ф. 3. Передающая и принимающая сторона имеют уровни ТТЛ. 4. Порт ввода COM, USB.

Блок –схема системы передачи данных Блок –схема системы передачи данных

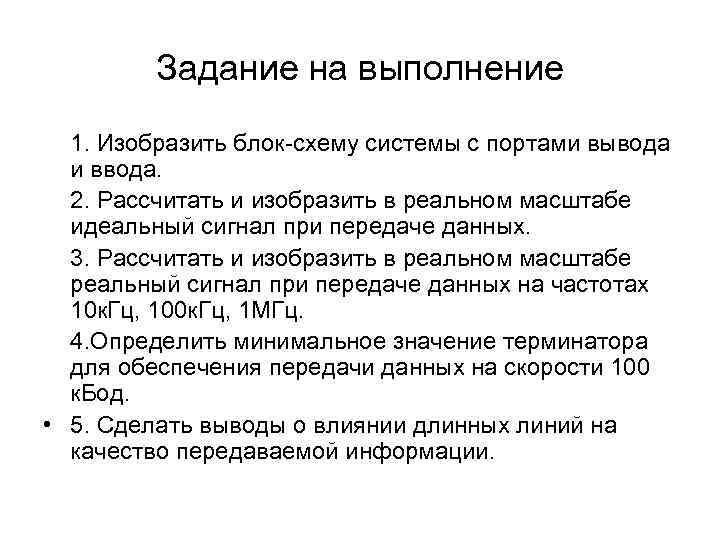

Задание на выполнение 1. Изобразить блок-схему системы с портами вывода и ввода. 2. Рассчитать Задание на выполнение 1. Изобразить блок-схему системы с портами вывода и ввода. 2. Рассчитать и изобразить в реальном масштабе идеальный сигнал при передаче данных. 3. Рассчитать и изобразить в реальном масштабе реальный сигнал при передаче данных на частотах 10 к. Гц, 100 к. Гц, 1 МГц. 4. Определить минимальное значение терминатора для обеспечения передачи данных на скорости 100 к. Бод. • 5. Сделать выводы о влиянии длинных линий на качество передаваемой информации.
