Дом из газобетона

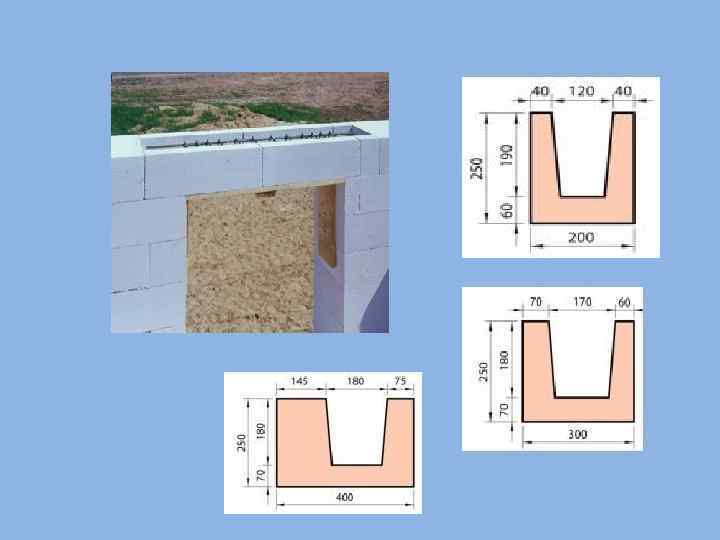

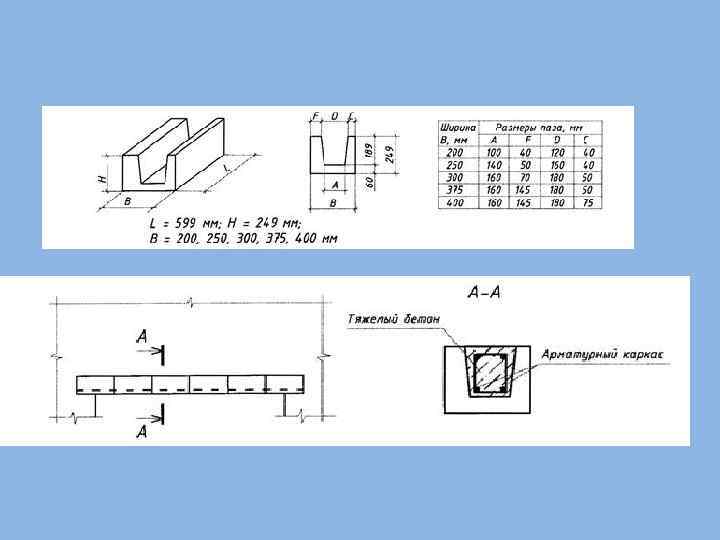

U-образные блоки для армированного пояса и перемычек

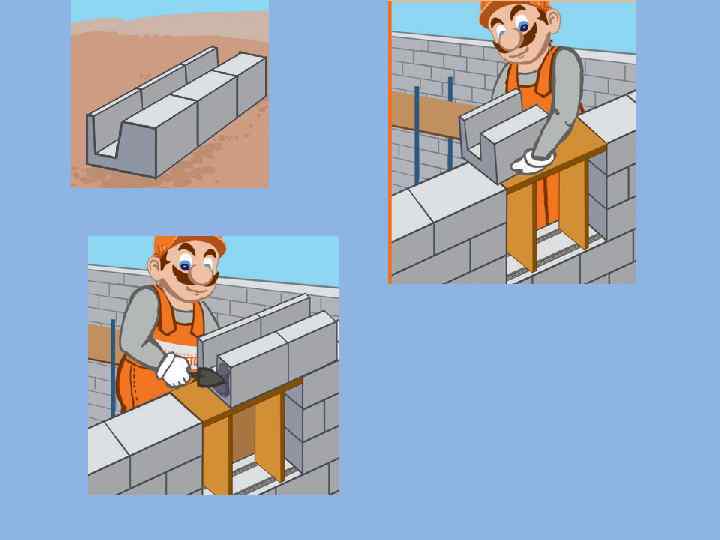

Перемычка из U-образных армированных блоков

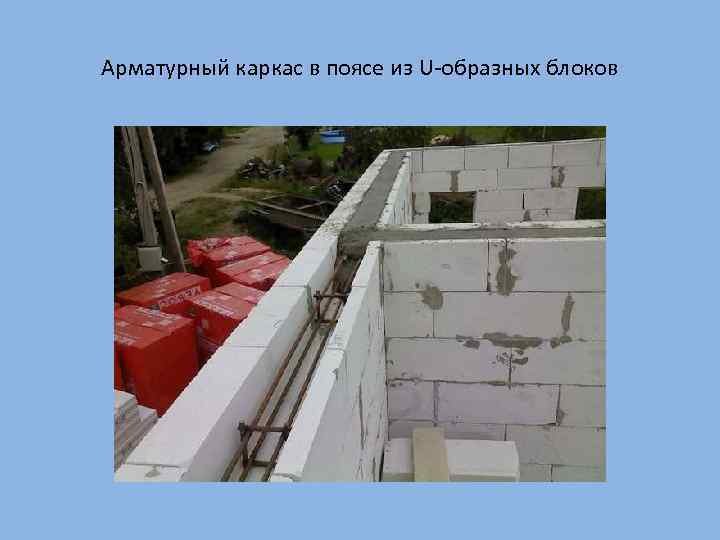

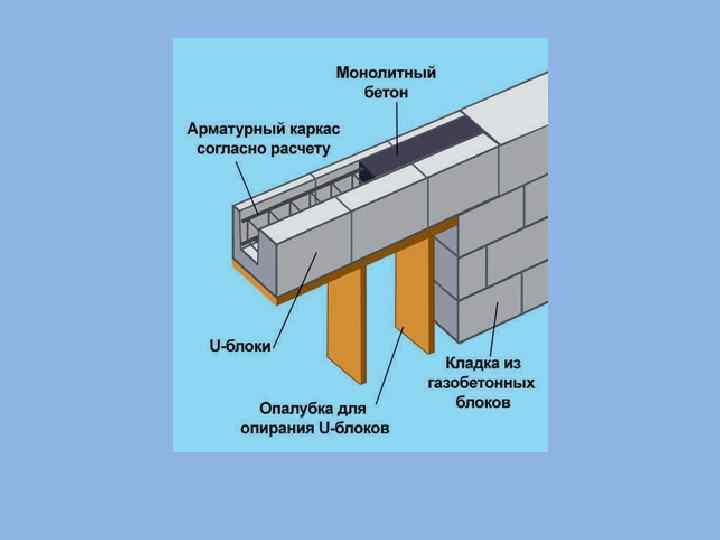

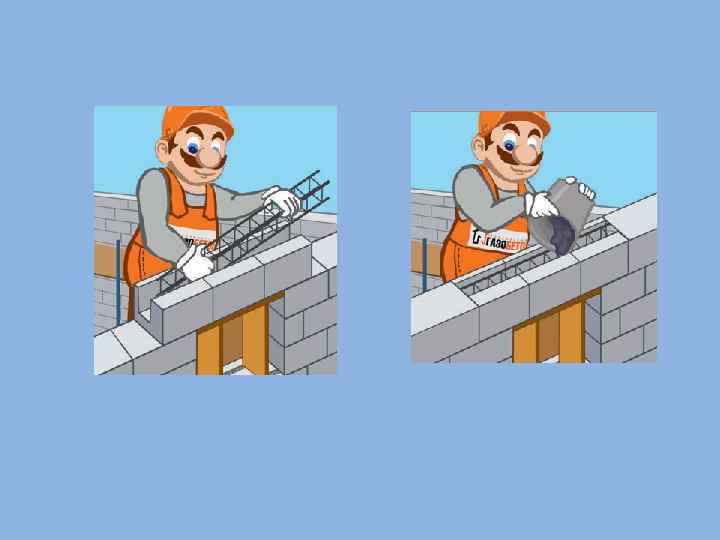

Арматурный каркас в поясе из U-образных блоков

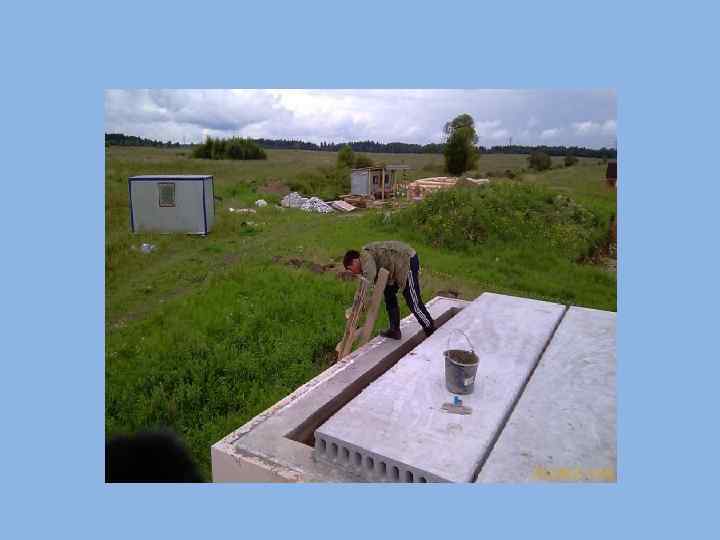

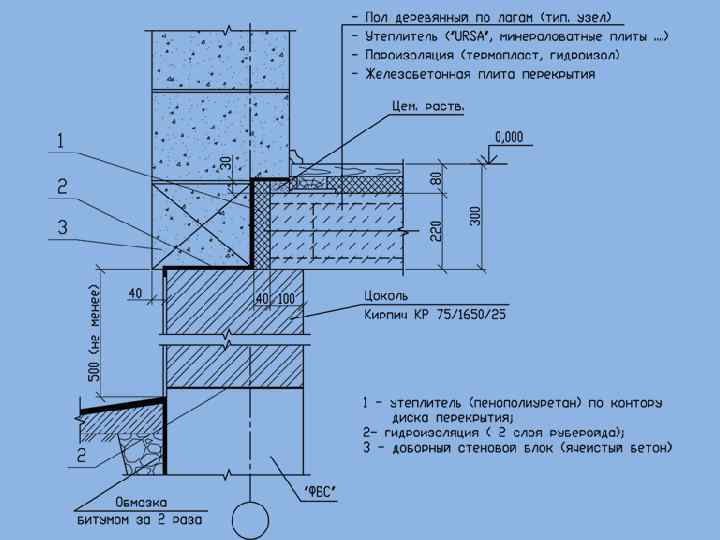

Опирание многопустотных плит перекрытий на арматурный пояс

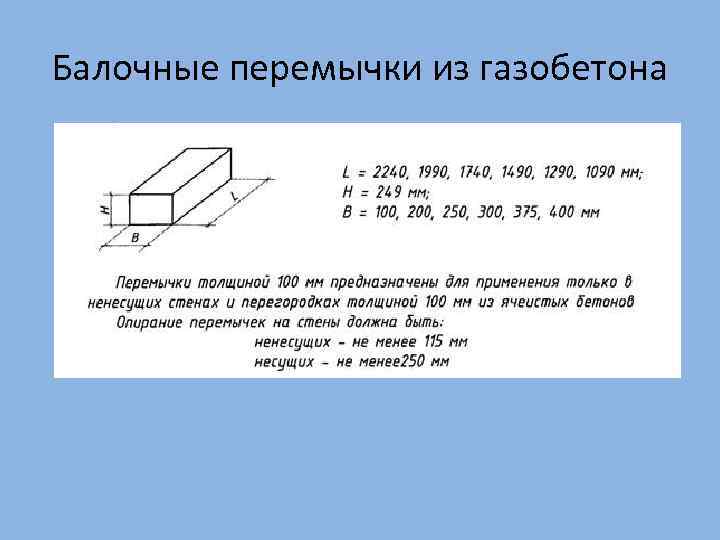

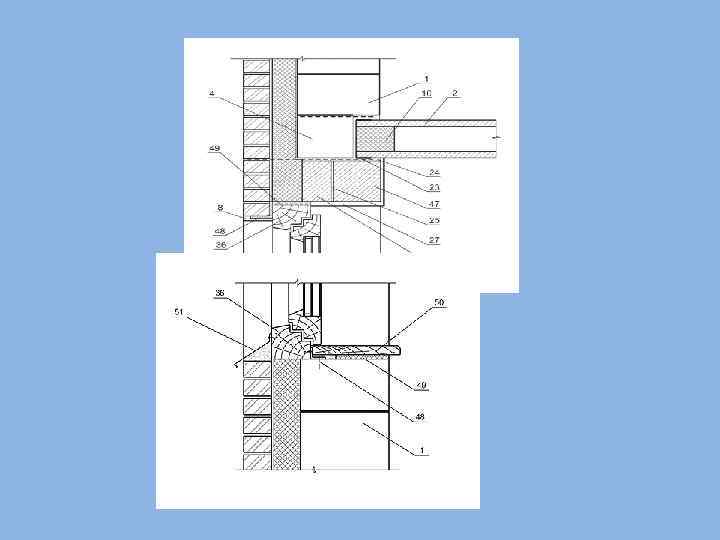

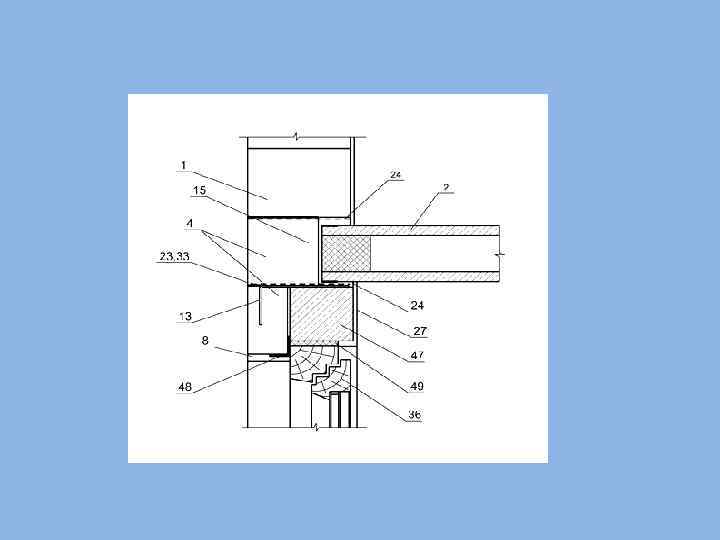

Балочные перемычки из газобетона

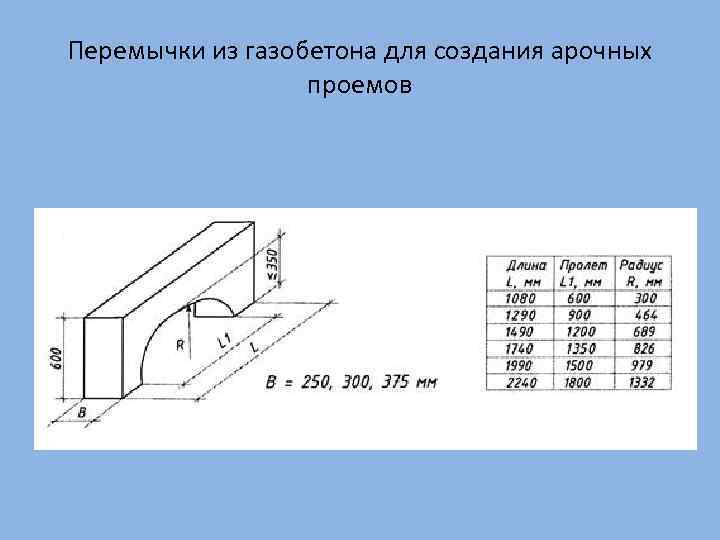

Перемычки из газобетона для создания арочных проемов

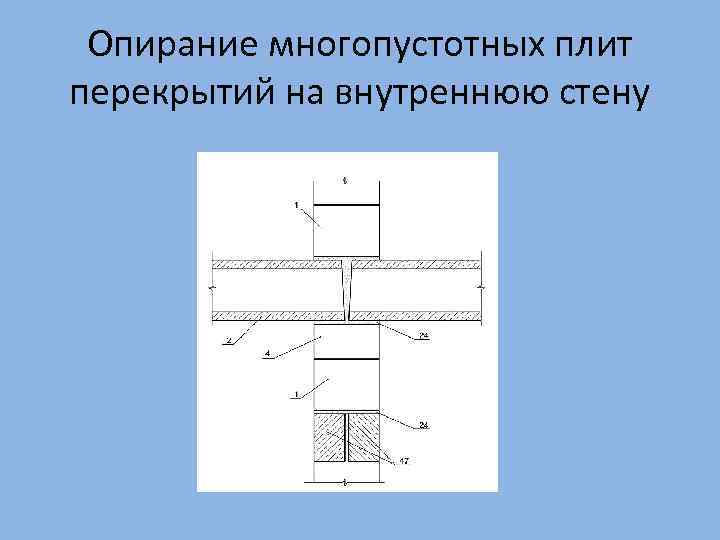

Опирание многопустотных плит перекрытий на внутреннюю стену

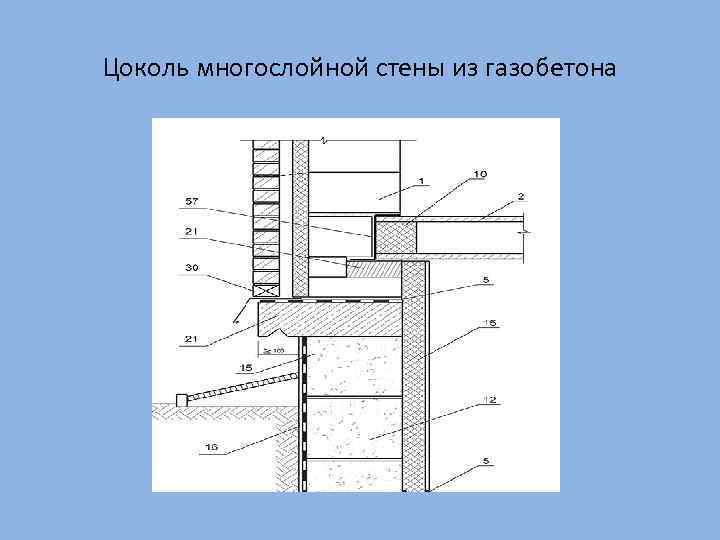

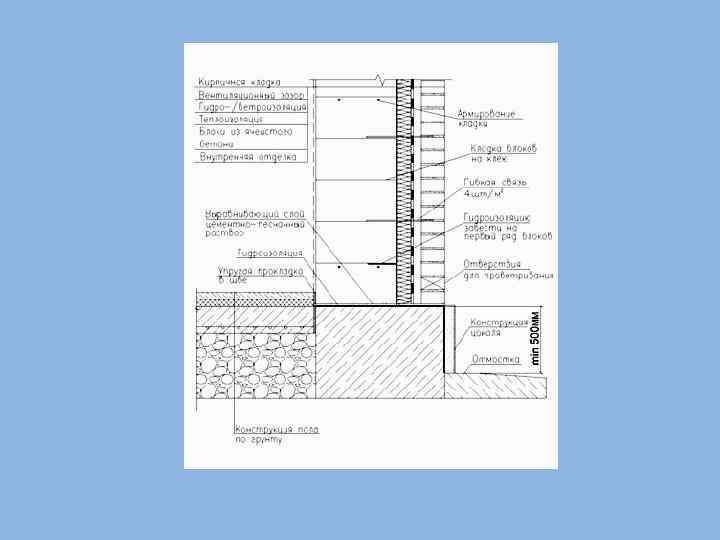

Цоколь многослойной стены из газобетона

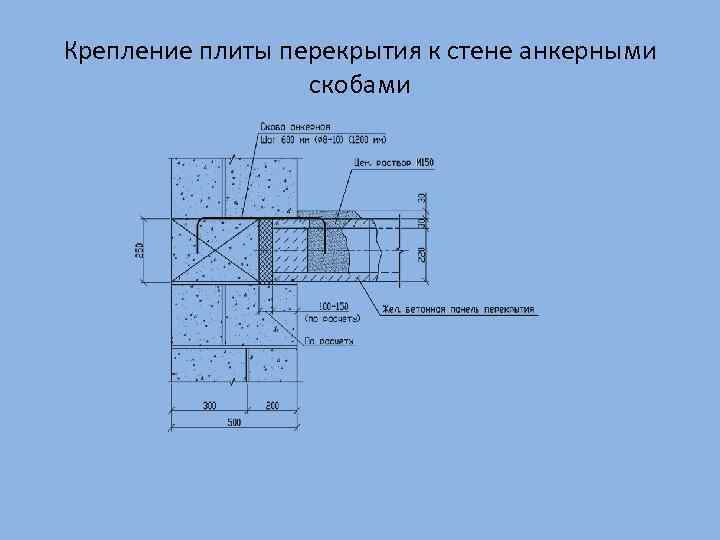

Крепление плиты перекрытия к стене анкерными скобами

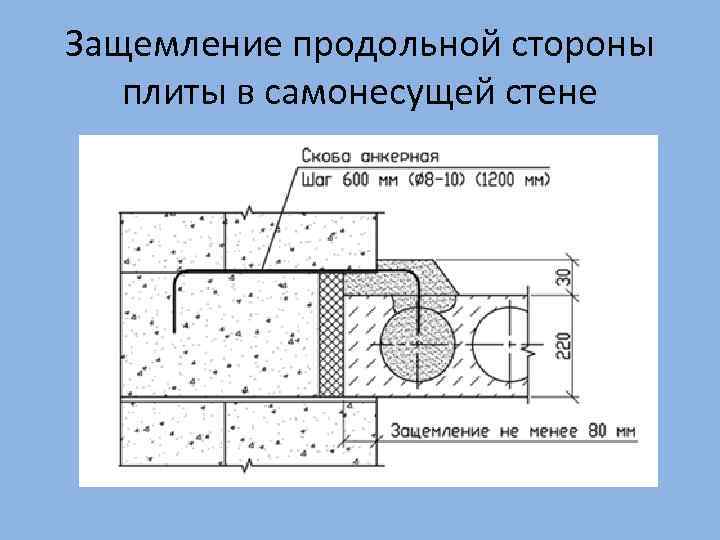

Защемление продольной стороны плиты в самонесущей стене
СЕЧЕНИЯ ДЕРЕВЯННЫХ БАЛОК Нагрузка от собственного веса 190 -220 кг/кв. м; временная эксплуатационная нагрузка 200 кг/кв. м ( общая -400 кг/кв. м) пролёт (м)/ шаг установки (м) 2, 0 2, 5 3, 0 4, 5 5, 0 5, 5 6, 0 6, 5 7, 0 0, 6 75 х100 75 х150 75 х200 100 х200 125 х200 150 х225 150 х250 150 х300 1, 0 75 х150 100 х175 25 х200 150 х225 150 х250 175 х250 200 х275
