Докладчики: Буймов Антон Сергеевич - директор Телефон: +7 922 7000 210 E-mail: abuymov@akademsp. ru Баль Татьяна Николаевна - главный архитектор проекта Телефон: +7 932 231 02 47 E-mail: baltn@akademsp. ru Сайт: www. akademsp. ru Опыт проектировщиков проектного института «Академ. Строй. Проект» в использовании Revit Conceptual Energy Analysis для проведения комплексных исследований энергоэффективности будущего здания на стадии эскизного проектирования 2012

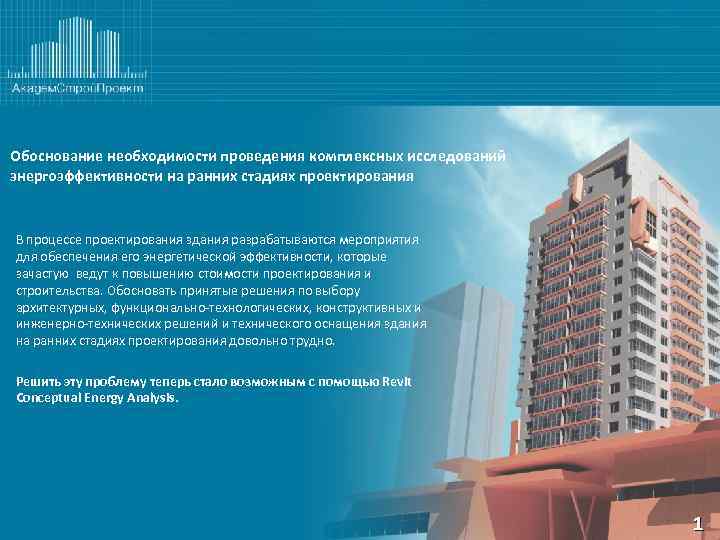

Обоснование необходимости проведения комплексных исследований энергоэффективности на ранних стадиях проектирования В процессе проектирования здания разрабатываются мероприятия для обеспечения его энергетической эффективности, которые зачастую ведут к повышению стоимости проектирования и строительства. Обосновать принятые решения по выбору архитектурных, функционально-технологических, конструктивных и инженерно-технических решений и технического оснащения здания на ранних стадиях проектирования довольно трудно. Решить эту проблему теперь стало возможным с помощью Revit Conceptual Energy Analysis. 1

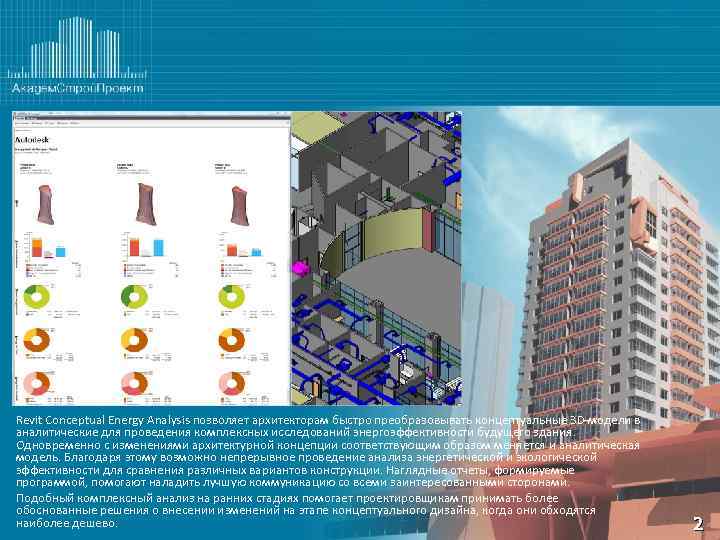

Revit Conceptual Energy Analysis позволяет архитекторам быстро преобразовывать концептуальные 3 D-модели в аналитические для проведения комплексных исследований энергоэффективности будущего здания. Одновременно с изменениями архитектурной концепции соответствующим образом меняется и аналитическая модель. Благодаря этому возможно непрерывное проведение анализа энергетической и экологической эффективности для сравнения различных вариантов конструкции. Наглядные отчеты, формируемые программой, помогают наладить лучшую коммуникацию со всеми заинтересованными сторонами. Подобный комплексный анализ на ранних стадиях помогает проектировщикам принимать более обоснованные решения о внесении изменений на этапе концептуального дизайна, когда они обходятся наиболее дешево. 2
Построение упрощённой модели Архитекторами института «Академ. Строй. Проект» был исследован Концептуальный проект на предмет энергоэффективности и экологической безопасности. Для построения объёмной модели на этой стадии использовался Autodesk 3 ds Max Design 2012 На следующем этапе модель была сконвертирована и перенесена в Autodesk Revit Architecture. 3

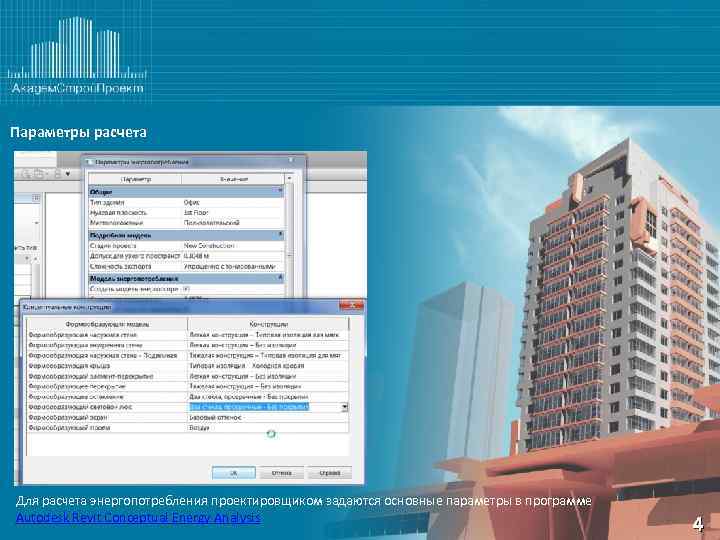

Параметры расчета Для расчета энергопотребления проектировщиком задаются основные параметры в программе Autodesk Revit Conceptual Energy Analysis 4

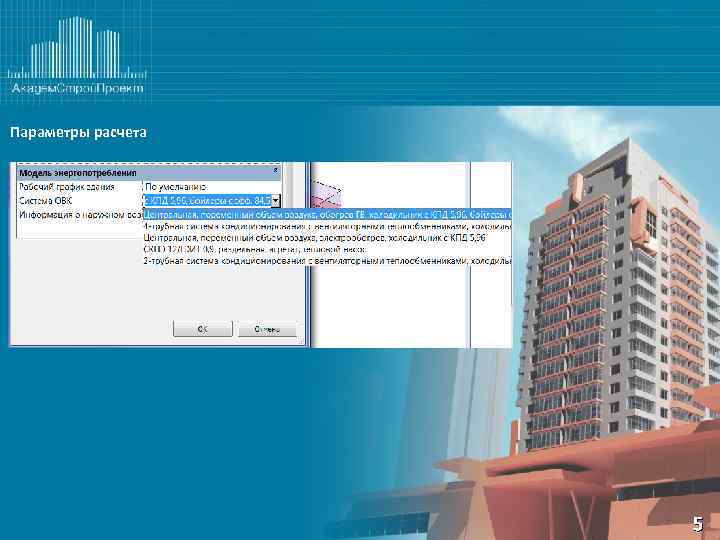

Параметры расчета 5

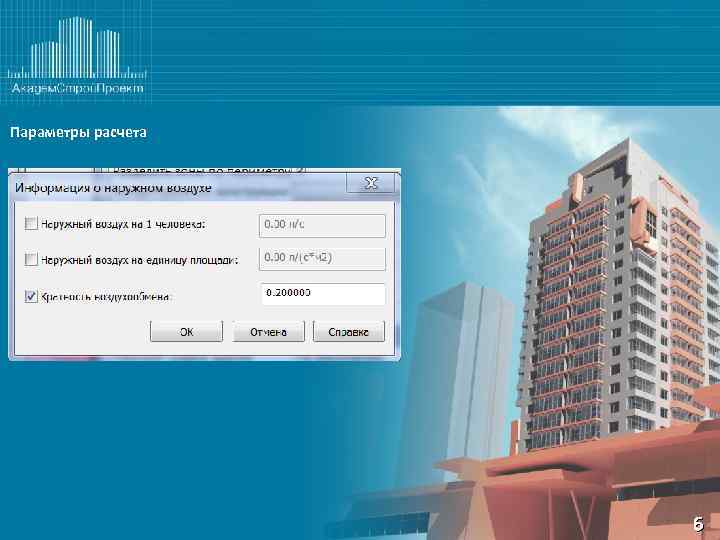

Параметры расчета 6

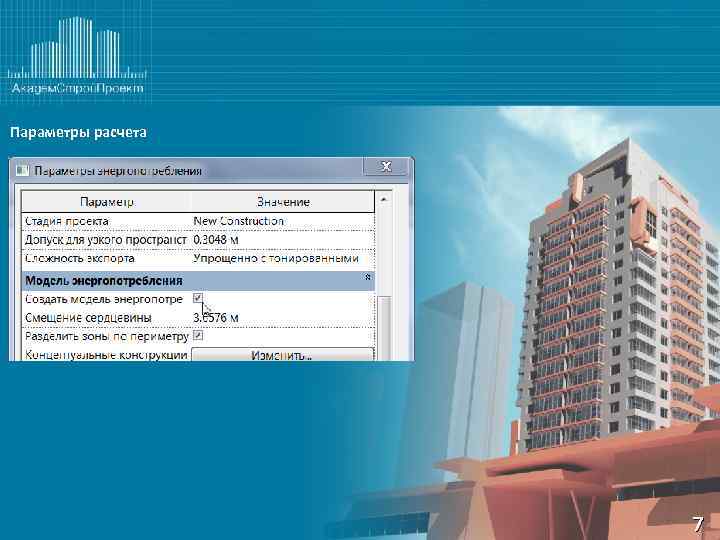

Параметры расчета 7
Программа выполняет анализ удалённо, при помощи облачных вычислений, позволяя вносить на локальном компьютере изменения в проект или выполнять другие работы. Используя данную возможность в процессе разработки концепции были внесены изменения, учитывающие пожелания заказчика и изменяющиеся архитектурные тенденции. 8

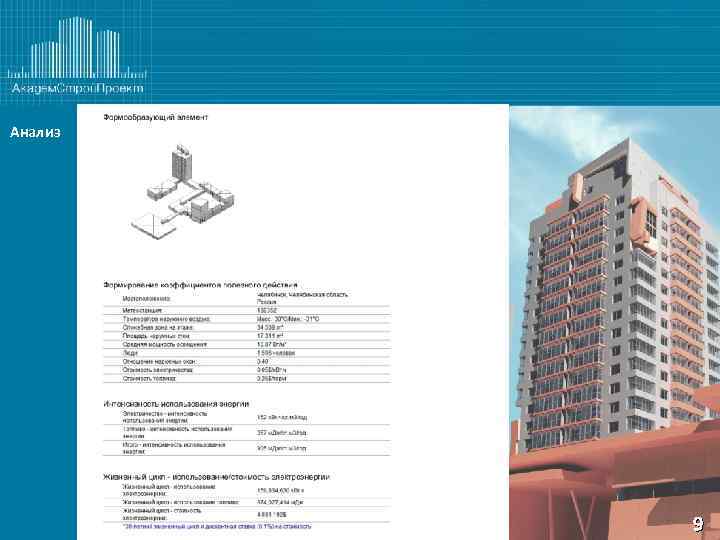

Анализ 9

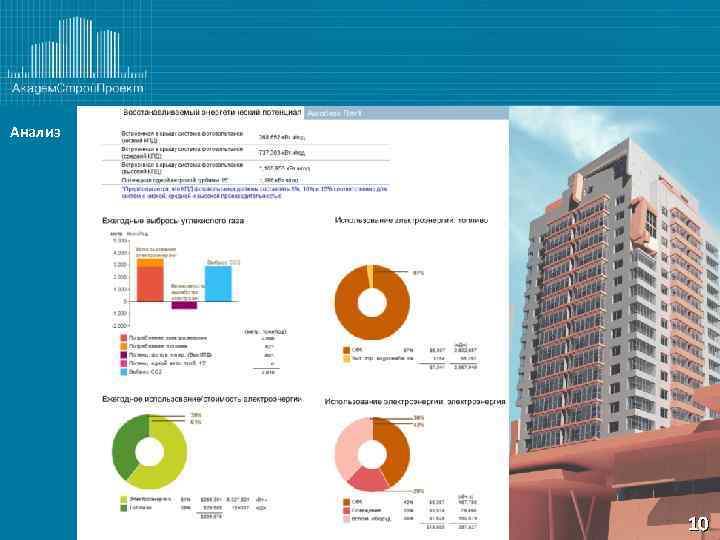

Анализ 10

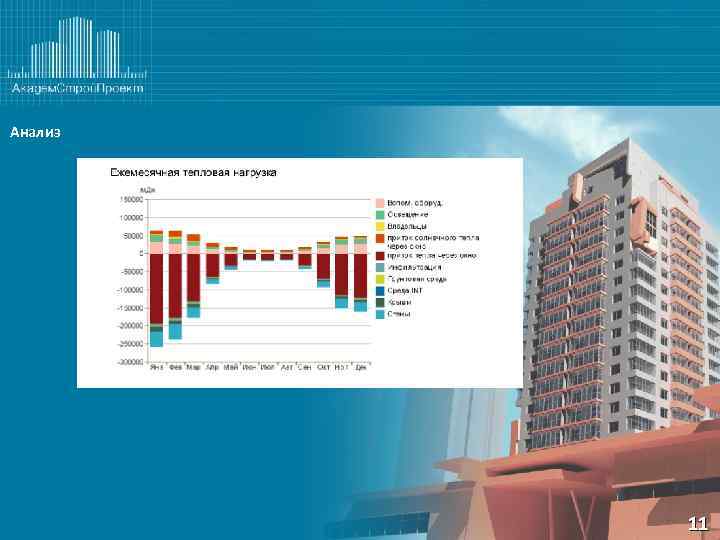

Анализ 11

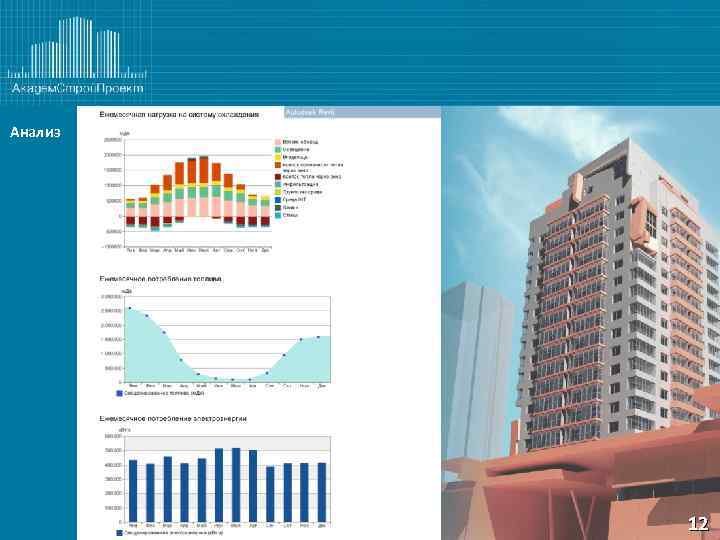

Анализ 12

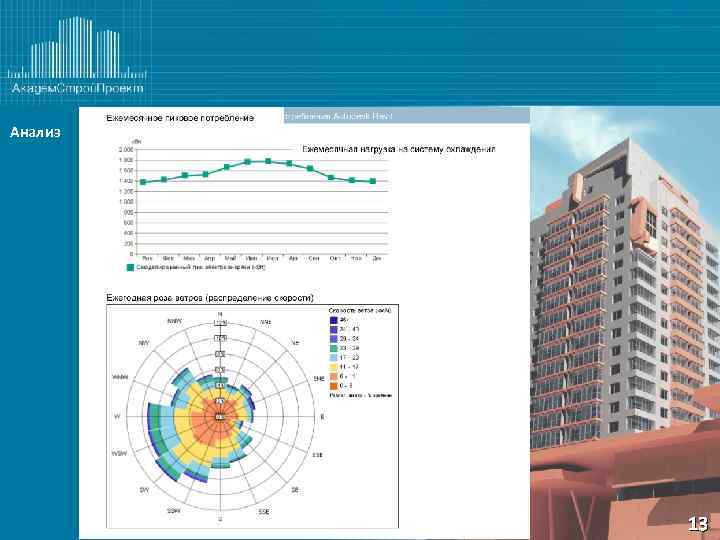

Анализ 13

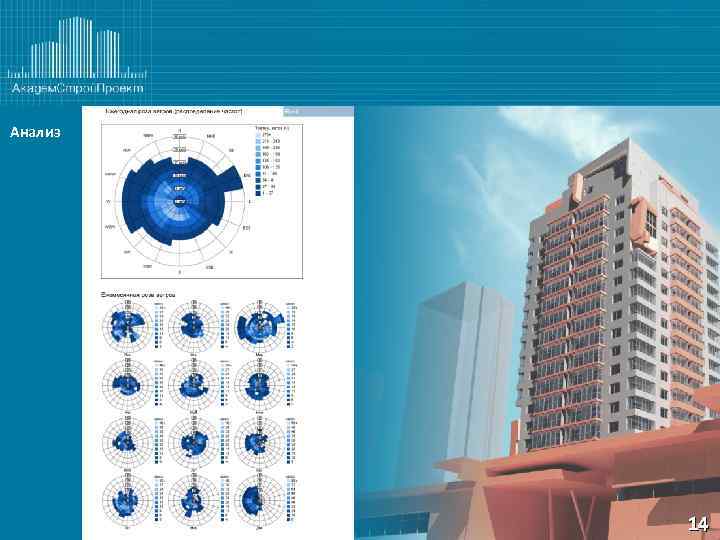

Анализ 14

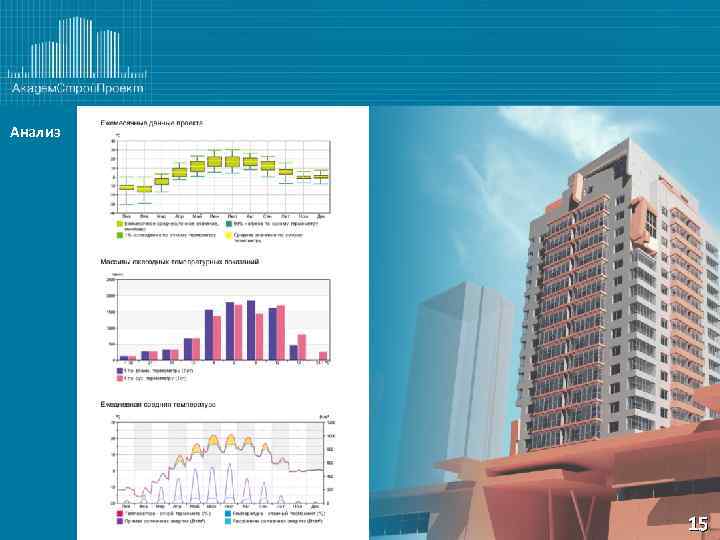

Анализ 15

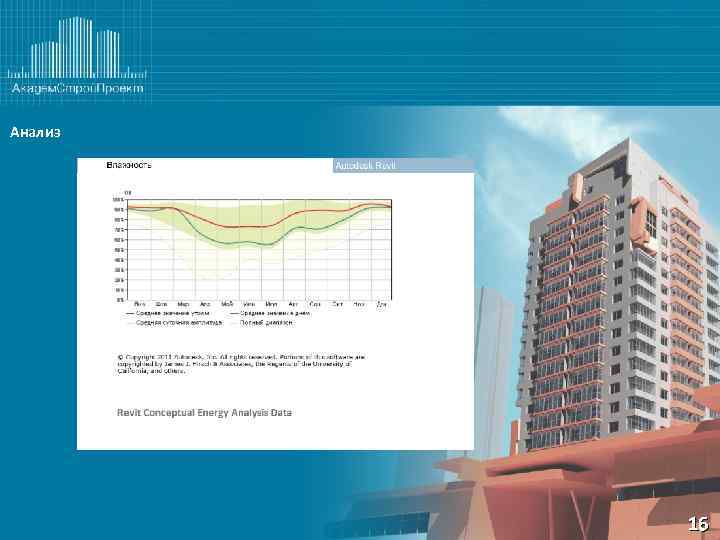

Анализ 16

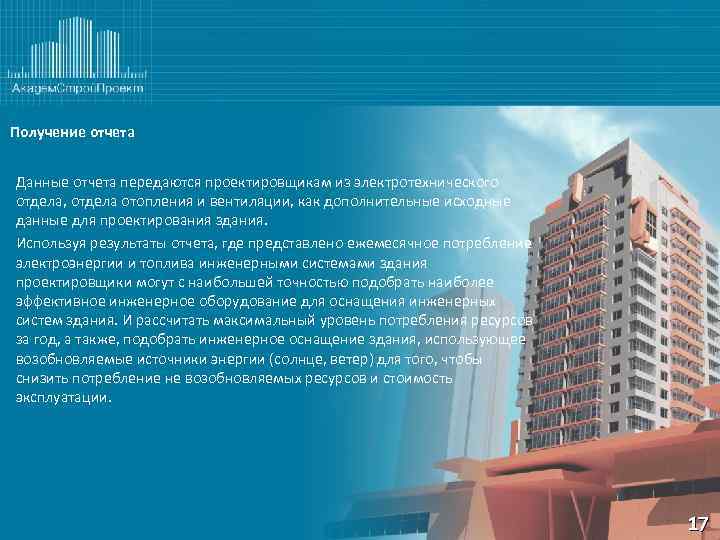

Получение отчета Данные отчета передаются проектировщикам из электротехнического отдела, отдела отопления и вентиляции, как дополнительные исходные данные для проектирования здания. Используя результаты отчета, где представлено ежемесячное потребление электроэнергии и топлива инженерными системами здания проектировщики могут с наибольшей точностью подобрать наиболее эффективное инженерное оборудование для оснащения инженерных систем здания. И рассчитать максимальный уровень потребления ресурсов за год, а также, подобрать инженерное оснащение здания, использующее возобновляемые источники энергии (солнце, ветер) для того, чтобы снизить потребление не возобновляемых ресурсов и стоимость эксплуатации. 17

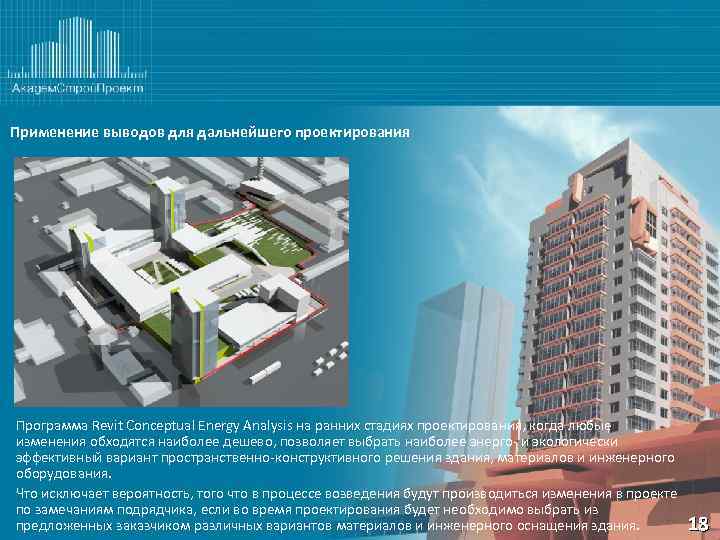

Применение выводов для дальнейшего проектирования Программа Revit Conceptual Energy Analysis на ранних стадиях проектирования, когда любые изменения обходятся наиболее дешево, позволяет выбрать наиболее энерго- и экологически эффективный вариант пространственно-конструктивного решения здания, материалов и инженерного оборудования. Что исключает вероятность, того что в процессе возведения будут производиться изменения в проекте по замечаниям подрядчика, если во время проектирования будет необходимо выбрать из предложенных заказчиком различных вариантов материалов и инженерного оснащения здания. 18
