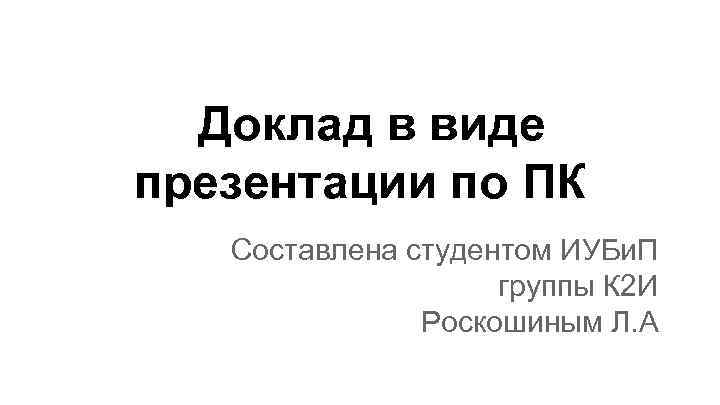

Доклад в виде презентации по ПК Составлена студентом

Доклад в виде презентации по ПК Составлена студентом ИУБи. П группы К 2 И Роскошиным Л. А

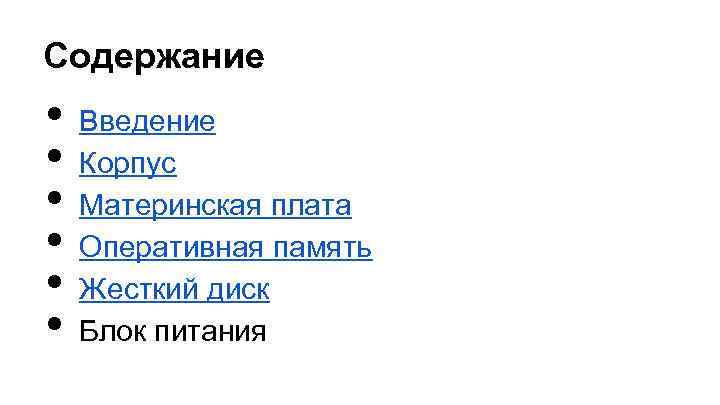

Содержание • • • Введение Корпус Материнская плата Оперативная память Жесткий диск Блок питания

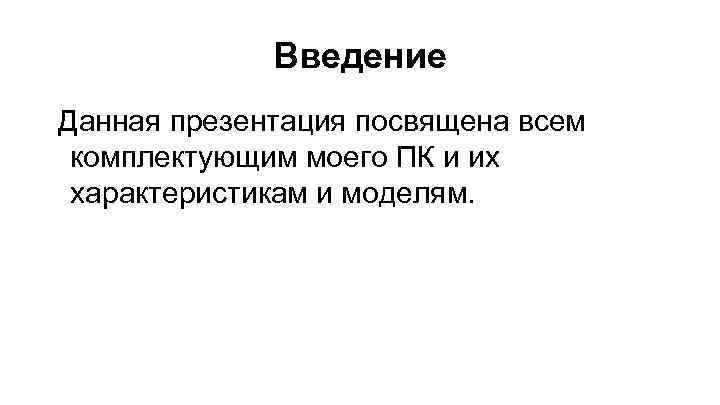

Введение Данная презентация посвящена всем комплектующим моего ПК и их характеристикам и моделям.

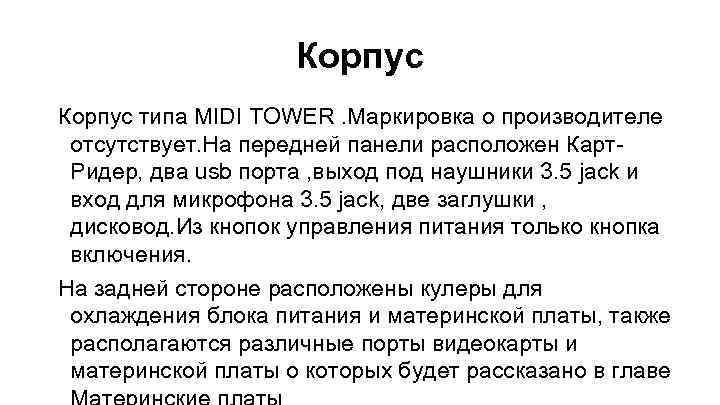

Корпус типа MIDI TOWER. Маркировка о производителе отсутствует. На передней панели расположен Карт. Ридер, два usb порта , выход под наушники 3. 5 jack и вход для микрофона 3. 5 jack, две заглушки , дисковод. Из кнопок управления питания только кнопка включения. На задней стороне расположены кулеры для охлаждения блока питания и материнской платы, также располагаются различные порты видеокарты и материнской платы о которых будет рассказано в главе

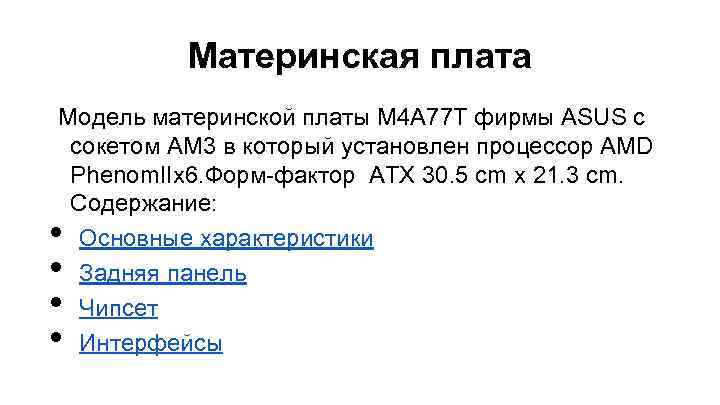

Материнская плата Модель материнской платы M 4 A 77 T фирмы ASUS с сокетом AM 3 в который установлен процессор AMD Phenom. IIx 6. Форм-фактор ATX 30. 5 cm x 21. 3 cm. Содержание: Основные характеристики Задняя панель Чипсет Интерфейсы • •

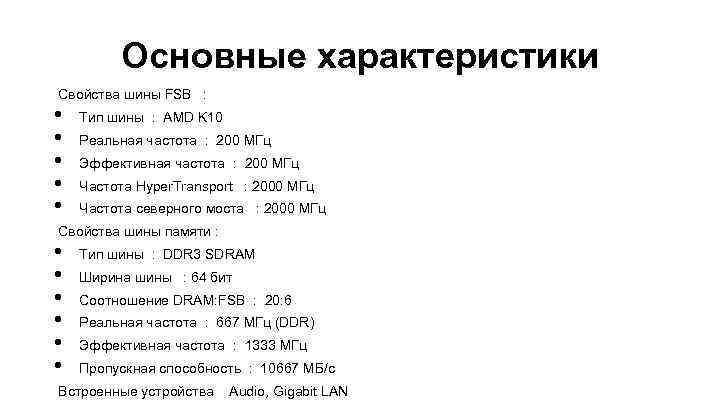

Основные характеристики Свойства шины FSB : • • • Тип шины : AMD K 10 Реальная частота : 200 МГц Эффективная частота : 200 МГц Частота Hyper. Transport : 2000 МГц Частота северного моста : 2000 МГц Свойства шины памяти : • • • Тип шины : DDR 3 SDRAM Ширина шины : 64 бит Соотношение DRAM: FSB : 20: 6 Реальная частота : 667 МГц (DDR) Эффективная частота : 1333 МГц Пропускная способность : 10667 МБ/с Встроенные устройства Audio, Gigabit LAN

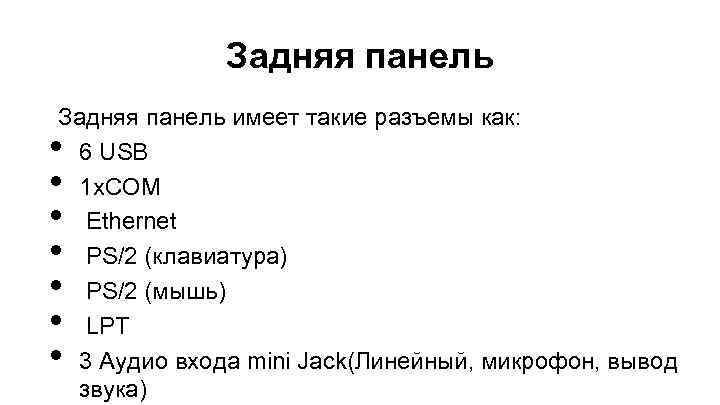

Задняя панель имеет такие разъемы как: 6 USB 1 x. COM Ethernet PS/2 (клавиатура) PS/2 (мышь) LPT 3 Аудио входа mini Jack(Линейный, микрофон, вывод звука) • •

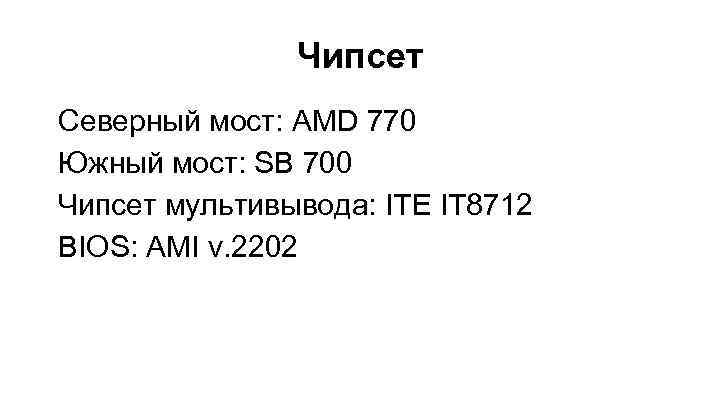

Чипсет Северный мост: AMD 770 Южный мост: SB 700 Чипсет мультивывода: ITE IT 8712 BIOS: AMI v. 2202

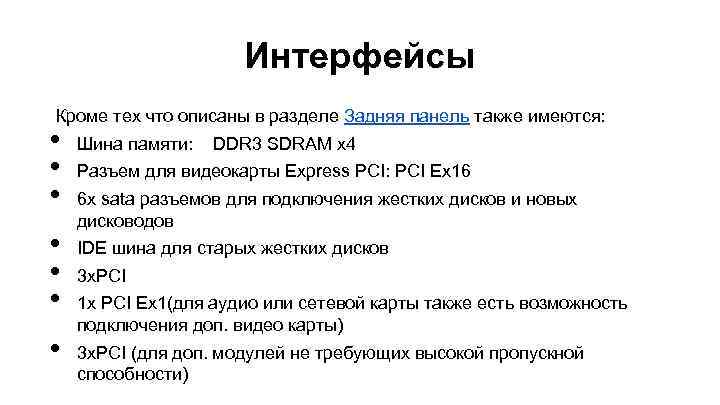

Интерфейсы Кроме тех что описаны в разделе Задняя панель также имеются: • • Шина памяти: DDR 3 SDRAM х4 Разъем для видеокарты Express PCI: PCI Ex 16 6 x sata разъемов для подключения жестких дисков и новых дисководов IDE шина для старых жестких дисков 3 x. PCI 1 x PCI Ex 1(для аудио или сетевой карты также есть возможность подключения доп. видео карты) 3 x. PCI (для доп. модулей не требующих высокой пропускной способности)

Оперативная память завод выпускающий данную планку называется patriot memory сама же технология ясна имени модели AMD AE 34 G 1339 U 2. Основные характеристики: • • объем памяти модуля Тип памяти 4 ГБ (2 ranks, 8 banks) DDR 3 SDRAM Скорость памяти Ширина модуля DDR 3 -1333 (667 МГц) 64 bit Тайминги памяти • • 666 МГц FAW) 9 -9 -9 -24 (CL-RCD-RP-RAS) / 33 -107 -4 -10 -5 -5 -20 (RC-RFC-RRD-WR-WTR-RTP- 609 МГц FAW) 8 -8 -8 -22 (CL-RCD-RP-RAS) / 30 -98 -4 -10 -5 -5 -19 (RC-RFC-RRD-WR-WTR-RTP- 533 МГц FAW) 7 -7 -7 -20 (CL-RCD-RP-RAS) / 27 -86 -4 -8 -4 -4 -16 (RC-RFC-RRD-WR-WTR-RTP- 457 МГц FAW) 6 -6 -6 -17 (CL-RCD-RP-RAS) / 23 -74 -3 -7 -4 -4 -14 (RC-RFC-RRD-WR-WTR-RTP-

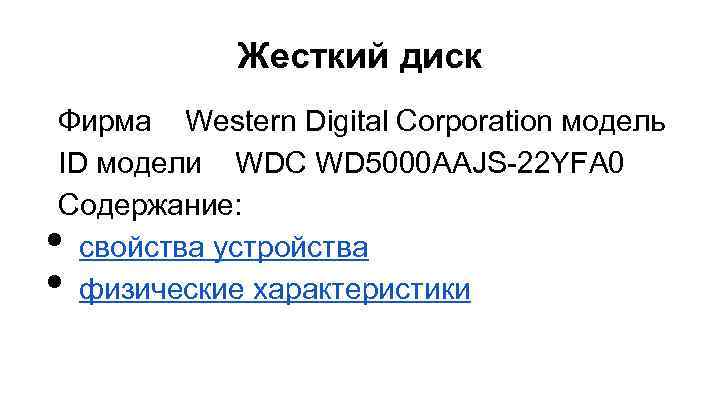

Жесткий диск Фирма Western Digital Corporation модель ID модели WDC WD 5000 AAJS-22 YFA 0 Содержание: свойства устройства физические характеристики • •

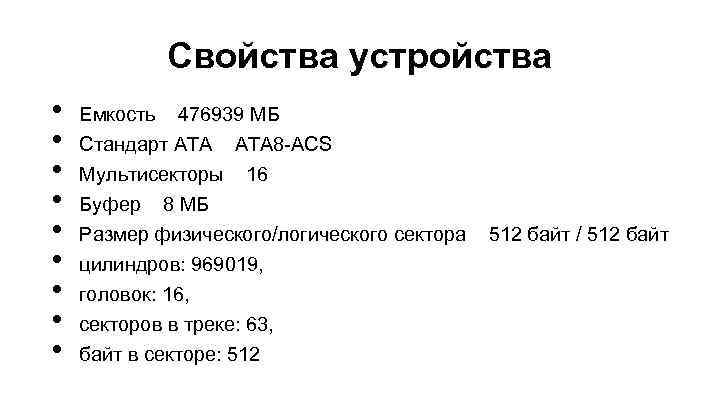

Свойства устройства • • • Емкость 476939 МБ Стандарт ATA 8 -ACS Мультисекторы 16 Буфер 8 МБ Размер физического/логического сектора цилиндров: 969019, головок: 16, секторов в треке: 63, байт в секторе: 512 байт / 512 байт

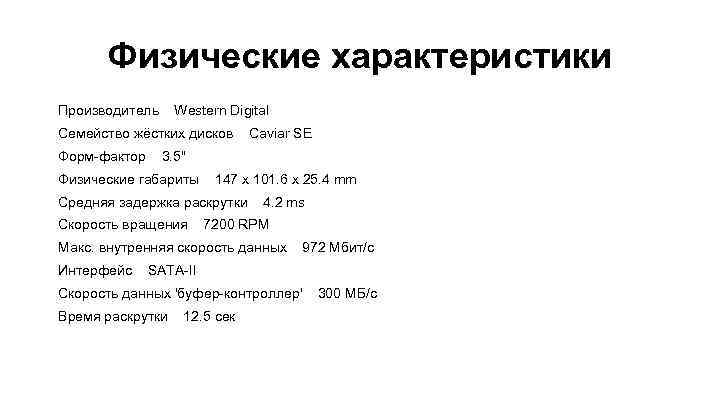

Физические характеристики Производитель Western Digital Семейство жёстких дисков Форм-фактор Caviar SE 3. 5" Физические габариты 147 x 101. 6 x 25. 4 mm Средняя задержка раскрутки Скорость вращения 4. 2 ms 7200 RPM Макс. внутренняя скорость данных Интерфейс 972 Мбит/с SATA-II Скорость данных 'буфер-контроллер' Время раскрутки 12. 5 сек 300 МБ/с

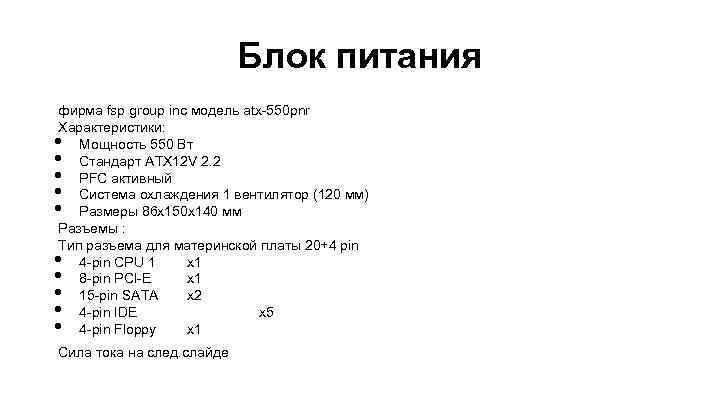

Блок питания фирма fsp group inc модель atx-550 pnr Характеристики: Мощность 550 Вт Стандарт ATX 12 V 2. 2 PFC активный Система охлаждения 1 вентилятор (120 мм) Размеры 86 x 150 x 140 мм Разъемы : Тип разъема для материнской платы 20+4 pin 4 -pin CPU 1 x 1 8 -pin PCI-E x 1 15 -pin SATA x 2 4 -pin IDE x 5 4 -pin Floppy x 1 • • • Сила тока на след. слайде

Сила тока: Ток по линии +3. 3 В 24 A Ток по линии +5 В 20 A Ток по линии +12 В 1 25 A Ток по линии +12 В 2 25 A Ток по линии -12 В 0. 3 A Ток по линии +5 В Standby 2. 5 A • • •
