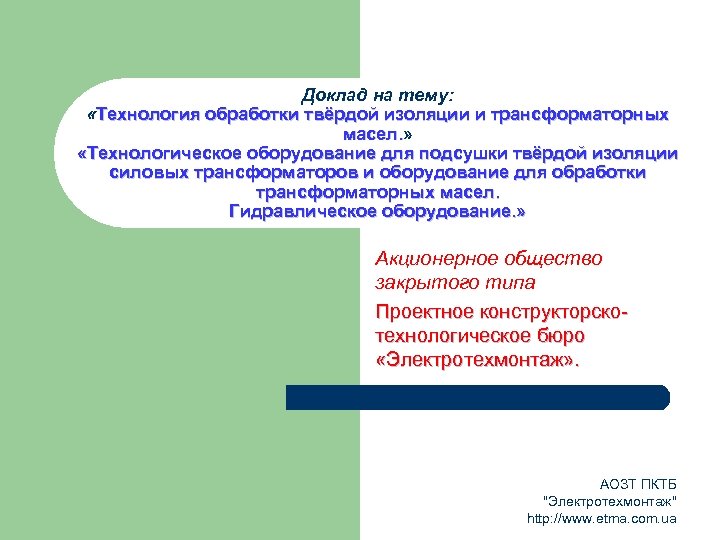

Доклад на тему: «Технология обработки твёрдой изоляции и трансформаторных масел. » масел. «Технологическое оборудование Доклад на тему: «Технология обработки твёрдой изоляции и трансформаторных масел. » масел. «Технологическое оборудование для подсушки твёрдой изоляции силовых трансформаторов и оборудование для обработки трансформаторных масел. Гидравлическое оборудование. » Акционерное общество закрытого типа Проектное конструкторскотехнологическое бюро «Электротехмонтаж» . АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

АОЗТ ПКТБ «Электротехмонтаж» уже более 30 лет в электроэнергетике. 1978 -1990 год – это АОЗТ ПКТБ «Электротехмонтаж» уже более 30 лет в электроэнергетике. 1978 -1990 год – это СКТБ ВО «Союзэлектромонтаж» . l с 1990 и по настоящее время – это АОЗТ ПКТБ «Электротехмонтаж» в настоящее время научно-производственная инжениренговая фирма, которая разрабатывает, изготавливает и поставляет следующее оборудование: l установки для монтажа, эксплуатации и ремонта силовых трансформаторов; Ø гидравлическое оборудования для подъёма и перемещения тяжеловесного электрооборудования, в том числе изготовление устройств для подпрессовки обмоток трансформаторов и реакторов; Ø насосы центробежные герметичные типа ЦГЭ Ø фторопластовых фильтрующих элементов с НТФ 3, 5, 20 и 40 мкм; А также выполняет работы по: Ø разработке и технологическому сопровождению при изготовлении модулей герметичных электрических вводов, устанавливаемых в проходки типа ПГКК, которые эксплуатируются на АЭС; Ø разработке ППР и технологических карт на все виды электромонтажных работ. Ø 2 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Нормативная документация. В настоящее время действуют следующие отраслевые документы, которые определяют требования к технологическому Нормативная документация. В настоящее время действуют следующие отраслевые документы, которые определяют требования к технологическому обеспечению при монтаже и вводе в эксплуатацию трансформаторов и реакторов напряжением до 1150 к. В включительно, в том числе и требования трансформаторным маслам, заливаемых в маслонаполненные аппараты: l l Российская Федерация . СО 34. 45 -51. 300 -97 (РД 34. 45 -51. 300 -97). Объём и нормы испытаний электрооборудования. Москва. «Издательство НЦ ЭНАС» . 2001 год. l РД 16 363 -87. Трансформаторы силовые. Транспортирование, разгрузка, хранение, монтаж и ввод в эксплуатацию; l СО 153 -34. 43. 105 -89 (РД 34. 43. 105 -89). Методические указания по эксплуатации трансформаторных масел; l СО 34. 46. 605 -2005 (РДИ 34 -38 -058 -91). Типовая технологическая инструкция. Трансформаторы классов напряжения 110 -1150 к. В мощностью 80 МВ А и выше. Капитальный ремонт. l СО 34. 46. 604 -2005 (И 34 -70 -019 -84). Типовая технологическая инструкция. Трансформаторы классов напряжения 35 -220 к. В мощностью до 80 МВ А. Капитальный ремонт; l СО 34. 46. 613 -2005, СО 34. 46. 614 -2005 (Э 665). Типовые технологические инструкции на ремонт силовых трансформаторов классов напряжения 110 -750 к. В; l ТУ 34 -38 -20217 -92. Трансформаторы силовые масляные общего назначения. Общие технические условия на капитальный ремонт; l 3 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Требования к качеству трансформаторного масла. Основные показатели трансформаторных масел, которые необходимо обеспечивать при монтаже, Требования к качеству трансформаторного масла. Основные показатели трансформаторных масел, которые необходимо обеспечивать при монтаже, эксплуатации и ремонте маслонаполненных электрических аппаратов, в том числе силовых трансформаторов следующие: l Ø Ø Ø Ø 4 остаточное газосодержание до 0, 1% и содержание азота до 8± 0, 5%; влагосодержание до 10 ppm; массовое содержание механических примесей 8 г/т; касс чистоты по ГОСТ 17216 не хуже 9; пробивное напряжение по ГОСТ 6581 70 к. В; кислотное число по ГОСТ 5985 от 0, 01 мг КОН/г; тангенс угла диэлектрических потерь при 90 0 С 0, 5 %; АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Установки для монтажа, эксплуатации и ремонта силовых трансформаторов. Основные технологические процессы, которые необходимо обеспечивать Установки для монтажа, эксплуатации и ремонта силовых трансформаторов. Основные технологические процессы, которые необходимо обеспечивать при монтаже, эксплуатации и ремонте маслонаполненных электрических аппаратов, в том числе силовых трансформаторов. l Для трансформаторных масел: Ø Ø Ø обезгаживание (дегазация) и азотирование; сушка термовакуумная или абсорбционная; нагрев регенерация; фильтрация. Для трансформаторов: Ø Ø Ø 5 вакуумирование; сушка твёрдой изоляции; нагрев твёрдой изоляции; продувка трансформаторов сухим воздухом; подъём и перемещение, опрессовка обмоток. АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Схема сушки, промывки и регенерации твёрдой изоляции в соответствии с ВБИЕ. 672834. 025 ИМ Схема сушки, промывки и регенерации твёрдой изоляции в соответствии с ВБИЕ. 672834. 025 ИМ 2 3 8 7 а 11 9 1 b Суховей 4 c 5 12 Уровень технологического масла d 6 10 13 1 - вакуумная установка Иней-4 М (блок БВ-500 и БПР) 2 - прибор контроля остаточного давления типа ВТ-13 -03, 3. - стрелочный мановакуумметр 4 - фильтр типа ФТО, ФУМ-П 5 - маслонасос ЦГМ 50 -50 Установка Суховей-4 6 – маслонагреватель НТМЛ-160 7 –коллектор 8 –система Ol-sprey 9 – гибкие трубопроводы Ф 80 -100 мм 10 –гибкие трубопроводы Ф 80 мм 11 -прибор контроля l температуры 12 -термометр ( 0 – 1000 С ) 6 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Установки для адсорбционной сушки, регенерации, нагрева и фильтрации масел. 7 АОЗТ ПКТБ Установки для адсорбционной сушки, регенерации, нагрева и фильтрации масел. 7 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

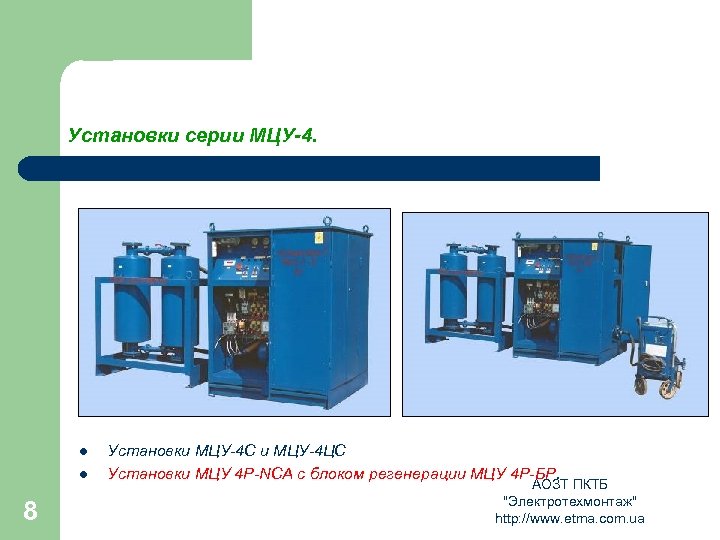

Установки серии МЦУ-4. l l 8 Установки МЦУ-4 С и МЦУ-4 ЦС Установки МЦУ Установки серии МЦУ-4. l l 8 Установки МЦУ-4 С и МЦУ-4 ЦС Установки МЦУ 4 Р-NCA с блоком регенерации МЦУ 4 Р-БР. АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Установки серии УВМ 10. Характеристики. 9 АОЗТ ПКТБ Установки серии УВМ 10. Характеристики. 9 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Установки серии УВМ. Установка для обработки трансформаторных масел типа УВМ-10 -3 (УВМ-10 -10) l Установки серии УВМ. Установка для обработки трансформаторных масел типа УВМ-10 -3 (УВМ-10 -10) l Установка, в зависимости от влагосодержания трансформаторного масла, обеспечивает производительность до 3 (10) м 3/час; Ø Габаритные размеры 2640 х1600 х2000 мм; Ø Масса установки не более 1600 (2900) кг. Ø 10 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Установки серии «Иней» . Установки для подсушки твёрдой изоляции силовых трансформаторов, баки которых выдерживают Установки серии «Иней» . Установки для подсушки твёрдой изоляции силовых трансформаторов, баки которых выдерживают давление 26, 6 Па. l установка для низкотемпературной подсушки типа Иней-4 М, Иней-4. 1 М; Ø установка для адсорбционной подсушки типа Иней-5 М. Эти установки используются совместно с блоком предварительного разряжения типа БПР или БВ-1. Установки типа Иней обеспечивают: Ø остаточное давление в баке трансформатора не более 26, 6 Па; быстроту откачки паро-газовой смеси из бака трансформатора не менее 500 л/с; температуру точки россы не менее минус 70 0 С (минус 120 0 С). 11 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Установки серии «Иней 4» . l На фотографиях представлены предварительного разряжения БВ-500 -Н 12 Установки серии «Иней 4» . l На фотографиях представлены предварительного разряжения БВ-500 -Н 12 блок вакуумный БПР и блок АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Установка осушки воздуха серии «Суховей-4» . Установки для подготовки сухого воздуха, используемого при разгерметизации Установка осушки воздуха серии «Суховей-4» . Установки для подготовки сухого воздуха, используемого при разгерметизации трансформаторов. l Ø установка осушки воздуха типа Суховей-4. Установки типа Суховей-4, Суховей-5 обеспечивает: производительность по сухому воздуху не мене 150 180 м 3/час; избыточное давление не менее 0, 08 МПа; температуру точки россы не менее минус 50 0 С. Суховей -5 комплектуется ИВГ-1 КП 13 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Нагреватели электроизоляционных жидкостей. l Нагреватель трансформаторного масла ленточный типа НТМЛ, НТМЛ 150 Е. производительность Нагреватели электроизоляционных жидкостей. l Нагреватель трансформаторного масла ленточный типа НТМЛ, НТМЛ 150 Е. производительность в режиме нагрева и фильтрации 10 -30 м 3/час; Ø производительность в режиме перекачки до 50 м 3/час; Ø мощность маслонагревателя 80, 160, 200 и 240 к. Вт; Ø тонкость фильтрации 5 мкм; Ø класс чистоты масла на выходе по ГОСТ 17216 – не хуже 9; Ø габаритные размеры 1200 х1100 х1600 мм; Ø масса установки не более 400 (480 и 575) кг. Ø 14 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Гидравлическое оборудование. Гидравлическое оборудование для подъёма и перемещения тяжеловесного электрооборудования, в том числе устройства Гидравлическое оборудование. Гидравлическое оборудование для подъёма и перемещения тяжеловесного электрооборудования, в том числе устройства для подпрессовки обмоток трансформаторов. l Устройство для монтажа тяжеловесного оборудования; Ø Устройство для подпрессовки обмоток силовых трансформаторов типа ГМ-17 х4/35. Ø 15 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Гидравлическое оборудование. Устройство для монтажа тяжеловесного оборудования. l НСП-400 М-ДГ-100 М. l НСП 400: Гидравлическое оборудование. Устройство для монтажа тяжеловесного оборудования. l НСП-400 М-ДГ-100 М. l НСП 400: 160/3, 5: 16–ДГ 70 В– 4 ТГ 16/400, НСП 500: 160/3, 5: 16–ДГ 90 В– 4 ТГ 16/400 l Ø Ø общая грузоподъёмность 4000 к. Н (400 тс). номинальное давление 40 МПа; Насосная станция. производительность 1, 6 л/мин; габаритные размеры 710 х550 х850 мм; масса 130 кг. Эксцентриковый насос с 1 плунжером (пружинным возвратом), одноступенчатый Ø Ø Ø Ø 16 Гидравлические домкраты грузоподъёмность 1000 к. Н (100 тс); ход поршня 135 мм; габаритные размеры 250 х190 х300 мм; масса 55 кг. АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Гидравлическое оборудование. l Устройство для подпрессовки обмоток силовых трансформаторов типа ГМ 17 х4/35. грузоподъёмность Гидравлическое оборудование. l Устройство для подпрессовки обмоток силовых трансформаторов типа ГМ 17 х4/35. грузоподъёмность одного цилиндра 170 к. Н (17 тс); Ø номинальное давление: в напорной линии низкого давления 4 МПа; в напорной линии высокого давления 50 МПа; Ø производительность в напорной линии низкого давления 5 л/мин; в напорной линии высокого давления 0, 5 л/мин; Ø масса 55 кг. Ø 17 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Насосы центробежные герметичные ЦГЭ. l Предназначены для перекачивания жидкостей с плотностью не более 1200 Насосы центробежные герметичные ЦГЭ. l Предназначены для перекачивания жидкостей с плотностью не более 1200 кг/м 3, в том числе трансформаторных масел, с кинематической вязкостью до 300 с. Ст и температурой от -25 до 90 0 С. Типоисполнение насосов следующее: Ø ЦГЭ 1 -20 -0, 37, массой 34 кг; Ø ЦГЭ 1 -20 -0, 55 , массой 38 кг; Ø ЦГЭ 2 -20 -0, 55 , массой 42 кг; Ø ЦГЭ 2 -20 -1, 1 , массой 45 кг; Ø ЦГЭ -3, 2 -40 -2, 2 (3), массой 60 кг; Ø ЦГЭ -6, 3 -40 -3 (4), массой 60 кг; Ø ЦГЭ -8 -40 -4 (5), массой 67 кг; Ø ЦГЭ -12, 5 -50 -5, 5 (7, 5), массой 105 кг; Ø ЦГЭ -25 -32 -7, 5, массой 118 кг; Ø ЦГЭ -25 -50 -11, массой 120 кг; Ø ЦГЭ -50 -30 -11, массой 206 кг; Ø ЦГЭ -50 -50 -15, массой 220 кг; 18 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установки серии «Иней 4. 1» . Схема комбинированная принципиальная. 19 АОЗТ ПКТБ Новые разработки. Установки серии «Иней 4. 1» . Схема комбинированная принципиальная. 19 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установки серии «Иней 4. 1» . l l l 20 l Испытания Новые разработки. Установки серии «Иней 4. 1» . l l l 20 l Испытания прошла установка Иней 4. 1 М (Винница-0, 29%) Температура на поверхности вымораживания Т охл = минус 70 0 С; Площадь поверхности вымораживания S= 6, 1 кв. м (спирально – витвевая поверхность); АОЗТ ПКТБ Автоматический режим размораживания Отсутствие хладагентов "Электротехмонтаж" http: //www. etma. com. ua

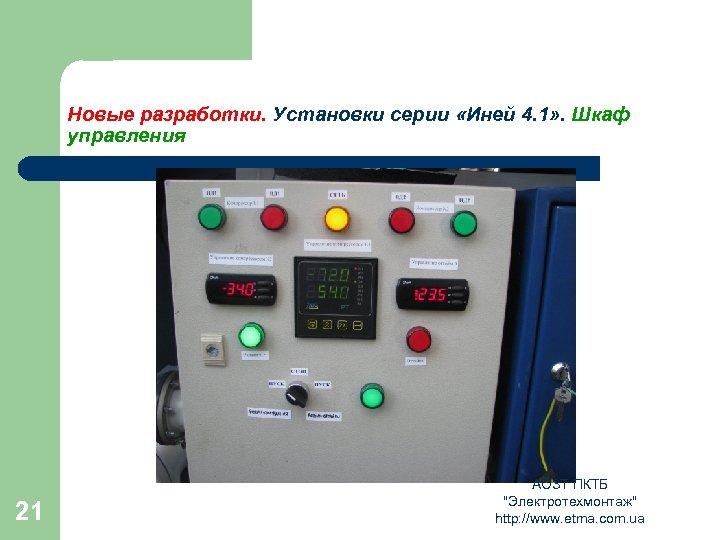

Новые разработки. Установки серии «Иней 4. 1» . Шкаф управления 21 АОЗТ ПКТБ Новые разработки. Установки серии «Иней 4. 1» . Шкаф управления 21 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установка УВМ 10 -10/20(-70)Л. 22 АОЗТ ПКТБ Новые разработки. Установка УВМ 10 -10/20(-70)Л. 22 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установка УВМ 10 -10/20(-70)М. 23 АОЗТ ПКТБ Новые разработки. Установка УВМ 10 -10/20(-70)М. 23 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установка УВМ 10 -3 А. 24 АОЗТ ПКТБ Новые разработки. Установка УВМ 10 -3 А. 24 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установка УВМ 10 -3 А. 25 АОЗТ ПКТБ Новые разработки. Установка УВМ 10 -3 А. 25 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установка УВМ 10 -3 А. 26 АОЗТ ПКТБ Новые разработки. Установка УВМ 10 -3 А. 26 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установка УВМ 10 -3 А. 27 АОЗТ ПКТБ Новые разработки. Установка УВМ 10 -3 А. 27 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установка УВМ 10 -3 А. 28 АОЗТ ПКТБ Новые разработки. Установка УВМ 10 -3 А. 28 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Новые разработки. Установка УВМ 10 -3 А. 29 АОЗТ ПКТБ Новые разработки. Установка УВМ 10 -3 А. 29 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Установка осушки воздуха серии «Суховей-6» . Установки для подготовки сухого воздуха, используемого при разгерметизации Установка осушки воздуха серии «Суховей-6» . Установки для подготовки сухого воздуха, используемого при разгерметизации трансформаторов. l Ø установка осушки воздуха типа Суховей-6. Установки типа Суховей-6: производительность по сухому воздуху не мене 150 м 3/час (-50 0 С) - непрерывный режим ; производительность по сухому воздуху не мене 250 м 3/час (-65 0 С) циклический режим ; Уровень шума – 72 д. Б; избыточное давление не менее 0, 02 МПа; температуру точки россы не менее минус 70 0 С. Суховей -6 комплектуется ИВГ-1 КП 30 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Обеспечение качества изготавливаемого оборудования и изделий обеспечивается наличием: l Сертифицированной системы обеспечения качества; Ø Обеспечение качества изготавливаемого оборудования и изделий обеспечивается наличием: l Сертифицированной системы обеспечения качества; Ø документации по контролю (технические условия, программы и методики приёмо-сдаточных испытаний); Ø лаборатории контроля качества и проведением испытаний каждой единицы оборудования; Ø приборов для определения соответствия технических характеристик оборудования и изделий Техническим условиям; Ø полигона для испытания оборудования и изделий. Ø Всё оборудование сертифицировано с системе сертификации ГОСТ Р Госстандарта России и имеет сертификаты соответствия органа по сертификации РОСТЕСТ-МОСКВА. 31 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

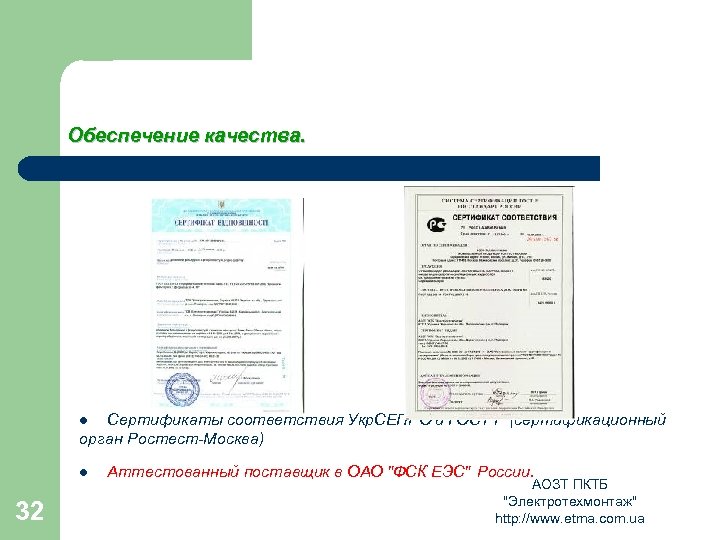

Обеспечение качества. Сертификаты соответствия Укр. СЕПРО и ГОСТ Р (сертификационный орган Ростест-Москва) l l Обеспечение качества. Сертификаты соответствия Укр. СЕПРО и ГОСТ Р (сертификационный орган Ростест-Москва) l l 32 Аттестованный поставщик в ОАО "ФСК ЕЭС" России. АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Обеспечение качества. Лаборатория контроля качества выполняет контроль при испытании каждой единицы оборудования и изделий Обеспечение качества. Лаборатория контроля качества выполняет контроль при испытании каждой единицы оборудования и изделий по программе и методике приёмо-сдаточных испытаний на соответствие Техническим условиям. Лаборатория оснащена следующим оборудованием для испытаний: Ø хроматограф, модель 3700 с дополнительно установленным программным обеспечение для обработки результатов на ПК (для измерения влагосодержания и общего газосодержания); Ø анализатор механических примесей ФС-151 (обеспечивает измерение в диапазоне класса чистоты жидкостей по ГОСТ 17216); Ø установка для определения Tg δ; Ø установка для определения пробивного напряжения АИМ-80; Ø приборов для контроля прочности и сопротивления изоляции, определения омического сопротивления, а так же измерительного инструмента для выполнения операционного контроля при изготовлении; Всё оборудование проходит периодическую аттестацию и поверку. Лаборатория аккредитована в системе Укр. Сепро (№ 100 -1974/2009, со сроком до 18. 10. 20012 года) l 33 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

Обеспечение качества. l Полигон 34 для испытания технологического оборудования. АОЗТ ПКТБ Обеспечение качества. l Полигон 34 для испытания технологического оборудования. АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

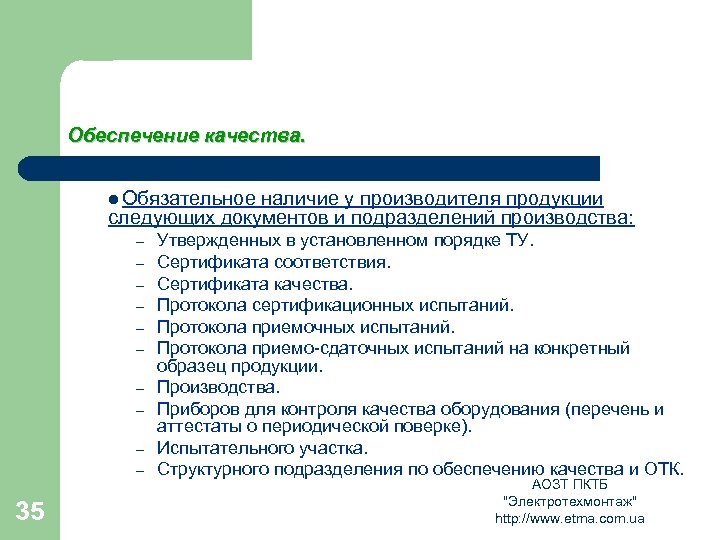

Обеспечение качества. l Обязательное наличие у производителя продукции следующих документов и подразделений производства: – Обеспечение качества. l Обязательное наличие у производителя продукции следующих документов и подразделений производства: – – – – – 35 Утвержденных в установленном порядке ТУ. Сертификата соответствия. Сертификата качества. Протокола сертификационных испытаний. Протокола приемочных испытаний. Протокола приемо-сдаточных испытаний на конкретный образец продукции. Производства. Приборов для контроля качества оборудования (перечень и аттестаты о периодической поверке). Испытательного участка. Структурного подразделения по обеспечению качества и ОТК. АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua

АОЗТ ПКТБ «Электротехмонтаж» уже более 30 лет в электроэнергетике. Представительство в Москве: 127051, г. АОЗТ ПКТБ «Электротехмонтаж» уже более 30 лет в электроэнергетике. Представительство в Москве: 127051, г. Москва, Большой Сухаревский пер. д. 13 стр. 1. т. /ф. (495) 632 -94 -38 тел. (495) 608 -87 -48 E-mail: [email protected] ru etma [email protected] ru www. etma. com. ua l F 12 36 АОЗТ ПКТБ "Электротехмонтаж" http: //www. etma. com. ua
