Доклад на тему Сравнительная оценка анализа электронных компонентов

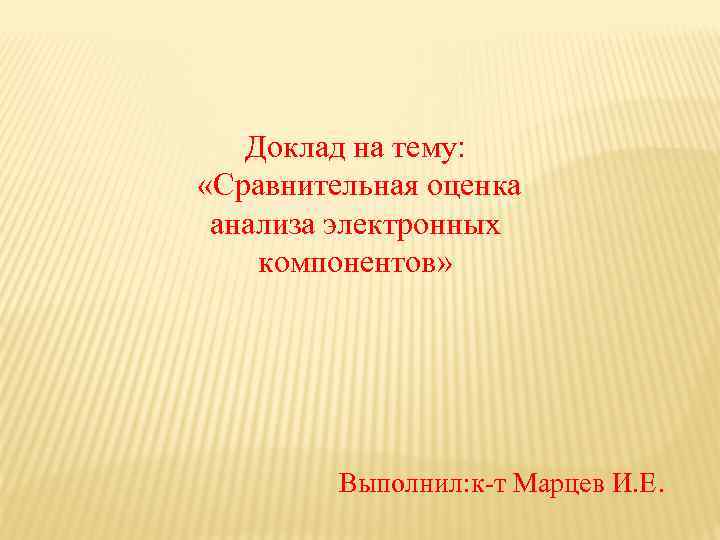

Доклад на тему: «Сравнительная оценка анализа электронных компонентов» Выполнил: к-т Марцев И. Е.

Электронные компоненты — составляющие части электронных схем. Просторечное название электронных компонентов — радиодетали. На появление названия повлиял тот исторический факт, что в начале XX века первым повсеместно распространённым, и при этом технически сложным для неспециалиста электронным устройством, стало радио. Изначально термин радиодетали означал электронные компоненты, применяемые для производства радиоприёмников; затем обиходное, с некоторой долей иронии, название распространилось и на остальные радиоэлектронные компоненты и устройства, уже не имеющие прямой связи с радио.

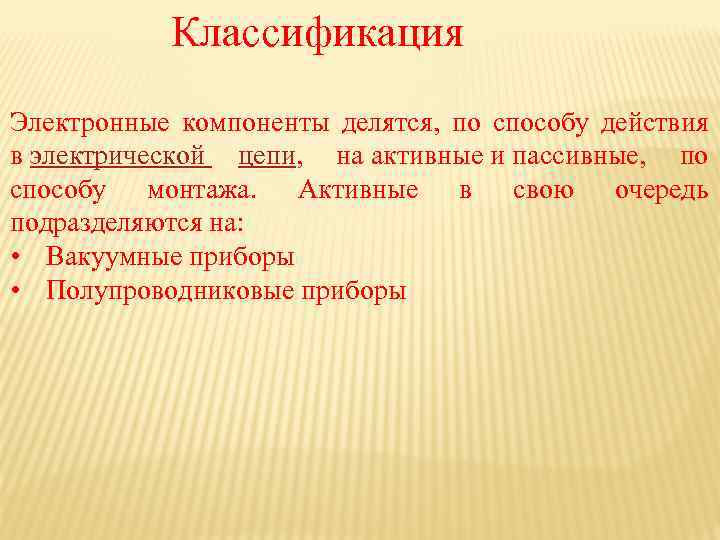

Классификация Электронные компоненты делятся, по способу действия в электрической цепи, на активные и пассивные, по способу монтажа. Активные в свою очередь подразделяются на: • Вакуумные приборы • Полупроводниковые приборы

Пассивные У пассивного радиоэлектронного компонента вольт-амперная характеристика имеет линейный характер. Базовыми элементами, имеющимися практически во всех электронных схемах радиоэлектронной аппаратуры (РЭА), являются: • сопротивления, реализованные в виде резисторов • ёмкости, в виде конденсаторов. С использованием электромагнитной индукции • Трансформатор • дроссель (катушка индуктивности) На базе электромагнитов: • Соленоид • Реле Пьезоэлектрические: • Кварцевый резонатор К пассивным компонентам относятся и применяемые в радиоэлектронике линии задержки.

Резисторы Резистор – это определенный компонент радиоэлектронного устройства, которые используются в качестве перераспределения или регулирования энергии между всеми элементами любой схемы. Резисторы в основном используют для формирования заранее заданных величин напряжений и токов в электрической цепи всех радиоэлектронных устройств. Так же возможно использование при создании необходимых электрических режимов определенных активных компонентов, а так же при согласовании электрических цепей. Наблюдаются случаи, когда резисторы необходимы для поглощения электрической мощности или для применения в часто задающих цепях генераторов.

Конденсаторы Конденсатор – это двухполюсное устройство с малой проводимостью и определенной емкостью, для накопления энергии и заряда электрического поля Выполняя данную функцию, конденсатор является пассивным компонентом состоящим из двух пластин-электродов, между которыми проходит очень тонкий диэлектрик. Используются для построения цепей обратной связи, фильтров колебательных контуров и так далее. Посредством конденсаторов работают фотовспышки, электромагнитные ускорители, лазеры, элементы памяти аккумуляторы энергии, фильтры высших гармоник и многое другое.

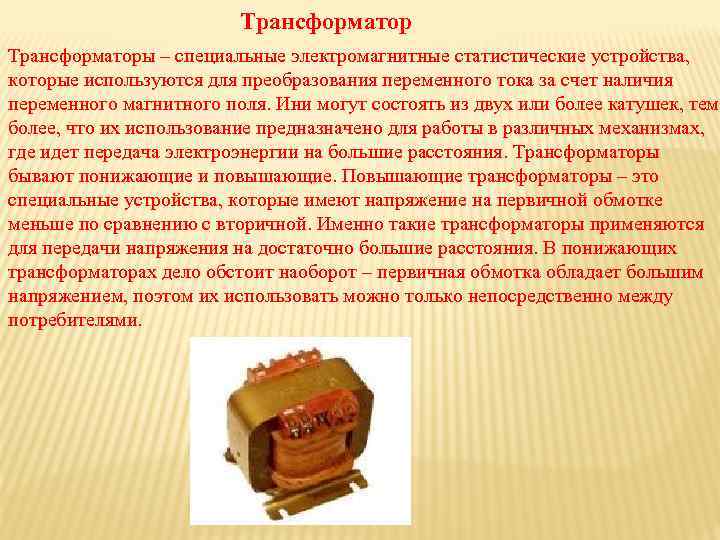

Трансформаторы – специальные электромагнитные статистические устройства, которые используются для преобразования переменного тока за счет наличия переменного магнитного поля. Ини могут состоять из двух или более катушек, тем более, что их использование предназначено для работы в различных механизмах, где идет передача электроэнергии на большие расстояния. Трансформаторы бывают понижающие и повышающие. Повышающие трансформаторы – это специальные устройства, которые имеют напряжение на первичной обмотке меньше по сравнению с вторичной. Именно такие трансформаторы применяются для передачи напряжения на достаточно большие расстояния. В понижающих трансформаторах дело обстоит наоборот – первичная обмотка обладает большим напряжением, поэтом их использовать можно только непосредственно между потребителями.

Реле Слово «реле» имеет англо-французское происхождение и знакомо оно, прежде всего, тем, кто так или иначе имеет дело с электроникой. Реле – это устройство, предназначенное для замыкания или размыкания электрических цепей в участках, предусмотренных технологией конкретного устройства.

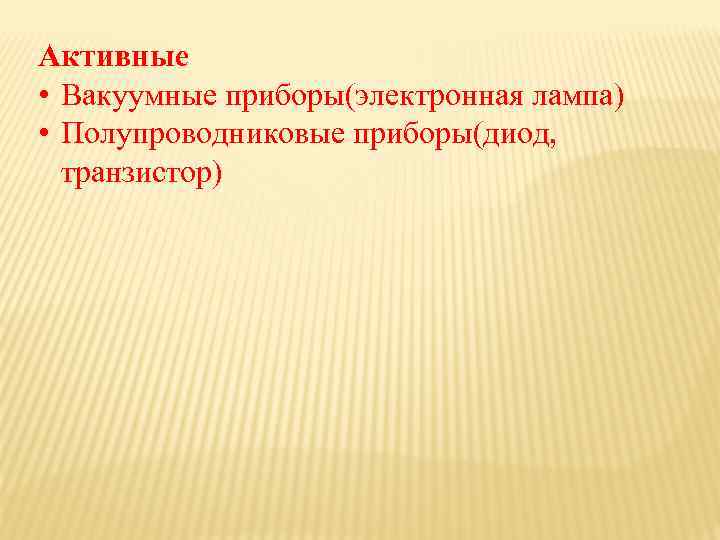

Активные • Вакуумные приборы(электронная лампа) • Полупроводниковые приборы(диод, транзистор)

Диодами называют полупроводниковые приборы, обладающие односторонней проводимостью тока и одним p-n переходом. На сегодняшний момент человеком изобретено множество видов диодов, отличающихся по конструкции, материалам из которых изготовлены и назначению. В современной электронике наиболее распространены полупроводниковые диоды. Чаще всего их изготавливают из кремния. Этот материал обладает рядом достоинств, делающих его практически идеальным при изготовлении полупроводниковых элементов. Во-первых, кремний один из самых распространенных в природе элементов, поэтому продукция, из него изготовленная стоит относительно не дорого. Во-вторых, кремний обладает высокой рабочей температурой, способен выдерживать больше плотности тока и обратные напряжения. Однако к недостаткам кремниевых диодов можно отнести заметное падение напряжения при протекании через них прямого тока.

Транзистор – электронный полупроводниковый прибор, предназначенный для усиления, генерирования и преобразования электрических сигналов. Если быть точнее, то транзистор позволяет регулировать силу электрического тока подобно тому, как водяной кран регулирует поток воды. Отсюда следуют две основные функции прибора в электрической цепи - это усилитель и переключатель. Существует бесконечное множество разных типов транзисторов – от огромных усилителей высокой мощности размером с кулак, до миниатюрных переключателей на кристалле процессора размером в считанные десятки нанометров (в одном метре 109 нанометров).

Электронная лампа Электро нная ла мпа, радиола мпа — электровакуумный прибор (точнее, вакуумный электронный прибор), работающий за счёт управления интенсивностью потока электронов, движущихся в вакууме или разрежённом газе между электродами. Радиолампы массово использовались в ХХ веке как активные элементы электронной аппаратуры (усилители, генераторы, детекторы, переключатели и т. п. ). В настоящее время практически полностью вытеснены полупроводниковыми приборами. Иногда ещё применяются в мощных высокочастотных передатчиках и аудиотехнике.

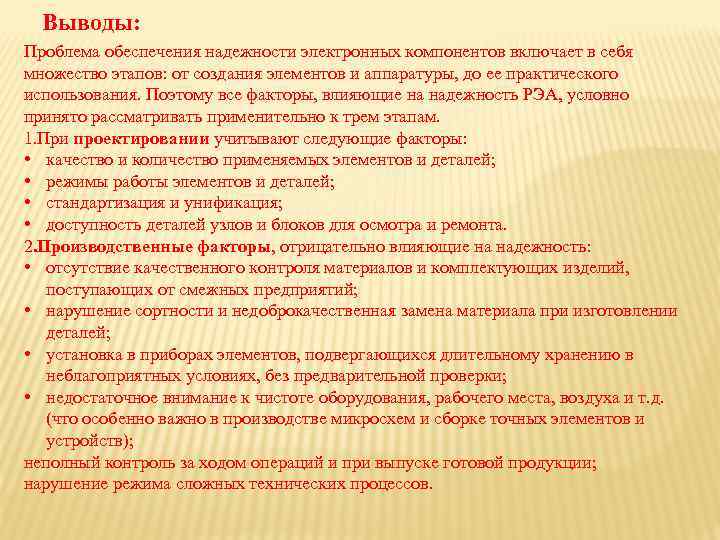

Выводы: Проблема обеспечения надежности электронных компонентов включает в себя множество этапов: от создания элементов и аппаратуры, до ее практического использования. Поэтому все факторы, влияющие на надежность РЭА, условно принято рассматривать применительно к трем этапам. 1. При проектировании учитывают следующие факторы: • качество и количество применяемых элементов и деталей; • режимы работы элементов и деталей; • стандартизация и унификация; • доступность деталей узлов и блоков для осмотра и ремонта. 2. Производственные факторы, отрицательно влияющие на надежность: • отсутствие качественного контроля материалов и комплектующих изделий, поступающих от смежных предприятий; • нарушение сортности и недоброкачественная замена материала при изготовлении деталей; • установка в приборах элементов, подвергающихся длительному хранению в неблагоприятных условиях, без предварительной проверки; • недостаточное внимание к чистоте оборудования, рабочего места, воздуха и т. д. (что особенно важно в производстве микросхем и сборке точных элементов и устройств); неполный контроль за ходом операций и при выпуске готовой продукции; нарушение режима сложных технических процессов.
