Доклад на тему: «Организация повышения грозоупорности ВЛ ПАО «ФСК ЕЭС» Доклад заместителя главного инженера по эксплуатации основного оборудования Епифанова А. М. Санкт Петербург, 2016 год

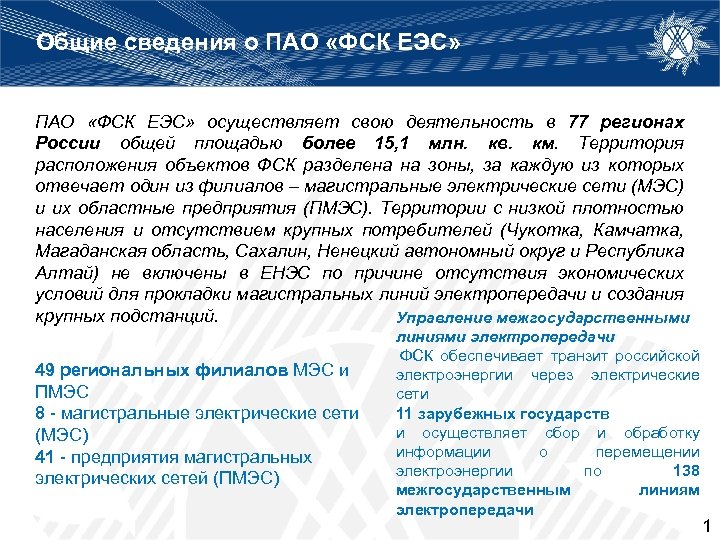

Общие сведения о ПАО «ФСК ЕЭС» осуществляет свою деятельность в 77 регионах России общей площадью более 15, 1 млн. кв. км. Территория расположения объектов ФСК разделена на зоны, за каждую из которых отвечает один из филиалов – магистральные электрические сети (МЭС) и их областные предприятия (ПМЭС). Территории с низкой плотностью населения и отсутствием крупных потребителей (Чукотка, Камчатка, Магаданская область, Сахалин, Ненецкий автономный округ и Республика Алтай) не включены в ЕНЭС по причине отсутствия экономических условий для прокладки магистральных линий электропередачи и создания крупных подстанций. Управление межгосударственными 49 региональных филиалов МЭС и ПМЭС 8 - магистральные электрические сети (МЭС) 41 - предприятия магистральных электрических сетей (ПМЭС) линиями электропередачи ФСК обеспечивает транзит российской электроэнергии через электрические сети 11 зарубежных государств и осуществляет сбор и обработку информации о перемещении электроэнергии по 138 межгосударственным линиям электропередачи 1

Зоны эксплуатационного обслуживания ВЛ ПАО «ФСК ЕЭС» 2

Общая протяжённость ВЛ ПАО «ФСК ЕЭС» 3

Статистика отключений ВЛ ПАО «ФСК ЕЭС» в 2011 – 2015 г. по рискам Наибольшее количество отключений ВЛ происходит по риску «Гроза» 4

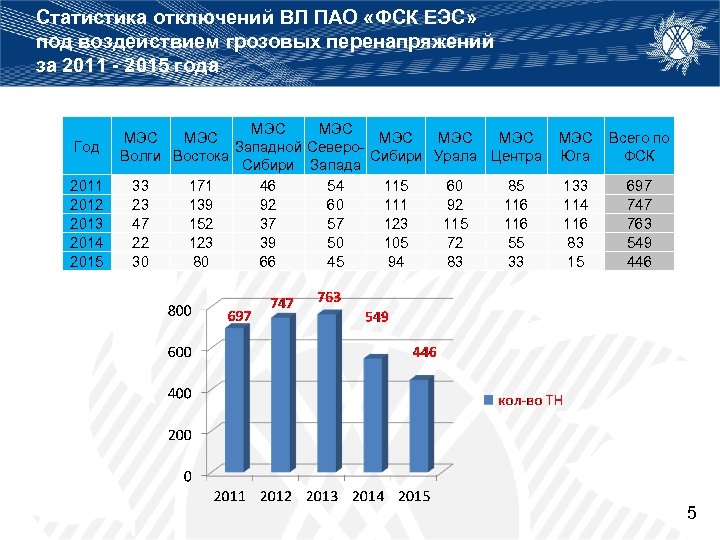

Статистика отключений ВЛ ПАО «ФСК ЕЭС» под воздействием грозовых перенапряжений за 2011 - 2015 года Год 2011 2012 2013 2014 2015 МЭС МЭС Западной Северо. Волги Востока Сибири Урала Центра Сибири Запада 33 171 46 54 115 60 85 23 139 92 60 111 92 116 47 152 37 57 123 115 116 22 123 39 50 105 72 55 30 80 66 45 94 83 33 МЭС Всего по Юга ФСК 133 114 116 83 15 697 747 763 549 446 5

Организация повышения грозоупорности ВЛ ПАО «ФСК ЕЭС» Строительство новых объектов Технические решения по грозоупорности ВЛ на этапе проектирования и обеспечения их выполнения при строительстве новых и реконструкции существующих объектов. Эксплуатация существующих объектов Реализация мероприятий по поддержанию устойчивости ВЛ к воздействию грозовых перенапряжений в процессе эксплуатации: • Контроль значений сопротивления контуров заземления и грунтов; • Ремонт контуров заземлений и заземляющих спусков; • Замена и ремонт грозотроса; • Замена и усиление изоляции, контроль состояния разрядных рогов. В ПАО «ФСК ЕЭС» разработана и реализуется централизованная Программа повышения грозоупорности ВЛ. 6

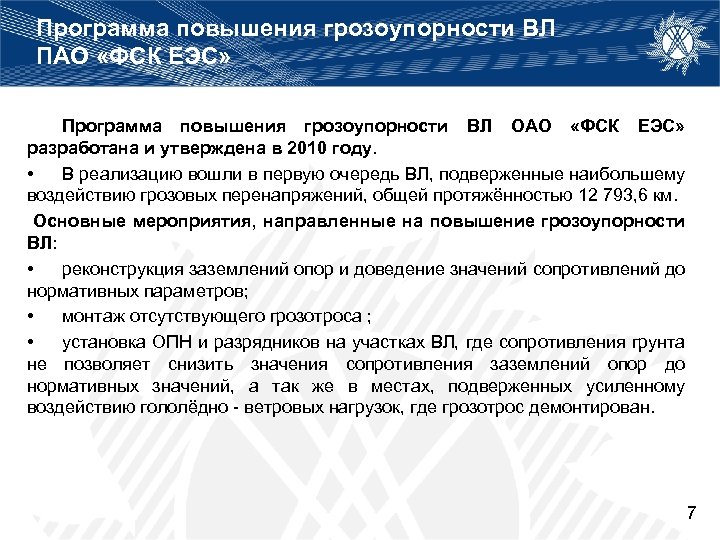

Программа повышения грозоупорности ВЛ ПАО «ФСК ЕЭС» Программа повышения грозоупорности ВЛ ОАО «ФСК ЕЭС» разработана и утверждена в 2010 году. • В реализацию вошли в первую очередь ВЛ, подверженные наибольшему воздействию грозовых перенапряжений, общей протяжённостью 12 793, 6 км. Основные мероприятия, направленные на повышение грозоупорности ВЛ: • реконструкция заземлений опор и доведение значений сопротивлений до нормативных параметров; • монтаж отсутствующего грозотроса ; • установка ОПН и разрядников на участках ВЛ, где сопротивления грунта не позволяет снизить значения сопротивления заземлений опор до нормативных значений, а так же в местах, подверженных усиленному воздействию гололёдно - ветровых нагрузок, где грозотрос демонтирован. 7

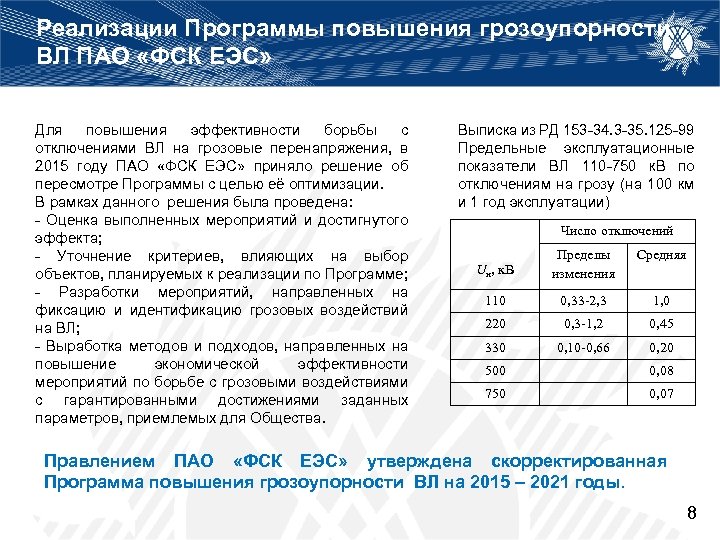

Реализации Программы повышения грозоупорности ВЛ ПАО «ФСК ЕЭС» Для повышения эффективности борьбы с отключениями ВЛ на грозовые перенапряжения, в 2015 году ПАО «ФСК ЕЭС» приняло решение об пересмотре Программы с целью её оптимизации. В рамках данного решения была проведена: - Оценка выполненных мероприятий и достигнутого эффекта; - Уточнение критериев, влияющих на выбор объектов, планируемых к реализации по Программе; - Разработки мероприятий, направленных на фиксацию и идентификацию грозовых воздействий на ВЛ; - Выработка методов и подходов, направленных на повышение экономической эффективности мероприятий по борьбе с грозовыми воздействиями с гарантированными достижениями заданных параметров, приемлемых для Общества. Выписка из РД 153 -34. 3 -35. 125 -99 Предельные эксплуатационные показатели ВЛ 110 -750 к. В по отключениям на грозу (на 100 км и 1 год эксплуатации) Число отключений Uн, к. В Пределы изменения Средняя 110 0, 33 -2, 3 1, 0 220 0, 3 -1, 2 0, 45 330 0, 10 -0, 66 0, 20 500 0, 08 750 0, 07 Правлением ПАО «ФСК ЕЭС» утверждена скорректированная Программа повышения грозоупорности ВЛ на 2015 – 2021 годы. 8

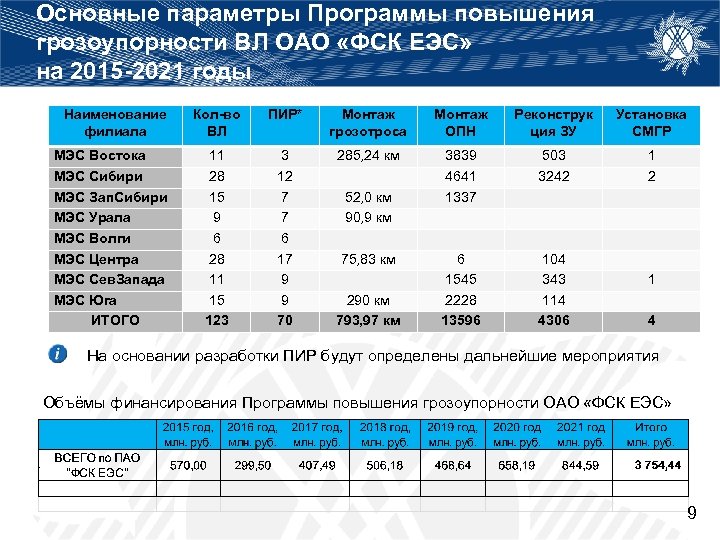

Основные параметры Программы повышения грозоупорности ВЛ ОАО «ФСК ЕЭС» на 2015 -2021 годы Наименование филиала МЭС Востока МЭС Сибири МЭС Зап. Сибири МЭС Урала МЭС Волги МЭС Центра МЭС Сев. Запада МЭС Юга ИТОГО Кол-во ВЛ ПИР* Монтаж грозотроса Монтаж ОПН Реконструк ция ЗУ Установка СМГР 11 28 15 9 6 28 11 15 123 3 12 7 7 6 17 9 9 70 285, 24 км 52, 0 км 90, 9 км 75, 83 км 290 км 793, 97 км 3839 4641 1337 6 1545 2228 13596 503 3242 104 343 114 4306 1 2 1 4 На основании разработки ПИР будут определены дальнейшие мероприятия Объёмы финансирования Программы повышения грозоупорности ОАО «ФСК ЕЭС» . 9

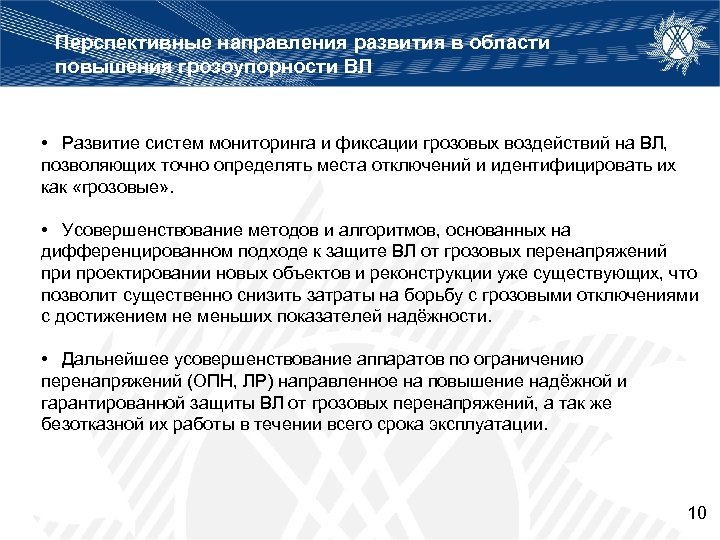

Перспективные направления развития в области повышения грозоупорности ВЛ • Развитие систем мониторинга и фиксации грозовых воздействий на ВЛ, позволяющих точно определять места отключений и идентифицировать их как «грозовые» . • Усовершенствование методов и алгоритмов, основанных на дифференцированном подходе к защите ВЛ от грозовых перенапряжений при проектировании новых объектов и реконструкции уже существующих, что позволит существенно снизить затраты на борьбу с грозовыми отключениями с достижением не меньших показателей надёжности. • Дальнейшее усовершенствование аппаратов по ограничению перенапряжений (ОПН, ЛР) направленное на повышение надёжной и гарантированной защиты ВЛ от грозовых перенапряжений, а так же безотказной их работы в течении всего срока эксплуатации. 10
