Доклад Автоматизированная система ИДК внешнего облучения персонала на предприятиях ядерного топливного цикла А. В. Доклад Автоматизированная система ИДК внешнего облучения персонала на предприятиях ядерного топливного цикла А. В. Бойко Аспирант: Московский инженерно-физический институт Инженер-разработчик: ФГУП научно-инженерный центр «СНИИП»

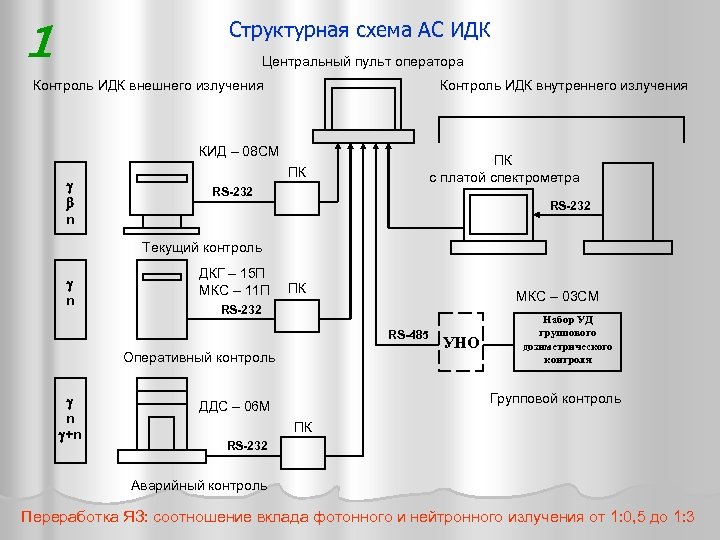

Структурная схема АС ИДК 1 Центральный пульт оператора Контроль ИДК внешнего излучения Контроль ИДК Структурная схема АС ИДК 1 Центральный пульт оператора Контроль ИДК внешнего излучения Контроль ИДК внутреннего излучения КИД – 08 СМ n ПК с платой спектрометра ПК RS-232 Текущий контроль n ДКГ – 15 П МКС – 11 П ПК МКС – 03 СМ RS-232 RS-485 Оперативный контроль n +n УНО Набор УД группового дозиметрического контроля Групповой контроль ДДС – 06 М ПК RS-232 Аварийный контроль Переработка ЯЗ: соотношение вклада фотонного и нейтронного излучения от 1: 0, 5 до 1: 3

2 ПАРАМЕТРЫ ТЛД СИСТЕМ Параметры 2 ПАРАМЕТРЫ ТЛД СИСТЕМ Параметры "Дозакус" КИД – 08 CM АКИДК – 301 Измеряемое излучение Диапазон измеряемого излучения Диапазон измеряемых эквивалентных доз Энергетическая зависимость измерения эквивалентной дозы Скорость считывания Бета, фотоны, тепловые и альбедо нейтроны : 0, 015 – 7 Мэ. В : 1 – 3 Мэ. В n: 2, 5· 10 -8 – 14 Мэ. В Нр(10) : 0, 05 м. Зв – 10 Зв Нр(0, 07) : 3 м. Зв – 10 Зв Нр(10)n: 0, 1 м. Зв – 10 Зв Бета, фотоны, альбедо нейтроны : 0, 08 – 1, 3 Мэ. В : 0, 3 – 3, 5 Мэ. В n: 2, 5· 10 -8 – 14 Мэ. В : 0, 05 – 1500 с. Гр : (0, 65) 10 – 3000 с. Гр n: 0, 005 – 1500 с. Гр Фотонное и бета не более ± 15 % нейтронное ± 15 % Фотонное ± 20 % Фотонное не более 15% Нейтроны с различными спектрами не более 50% 50 дозиметров (4 детектора) в час 40 дозиметров (2 детектора) в час Нагрев детектора потоком разогретого азота Нагрев контактным методом в воздушной среде Фотоны, альбедо нейтроны : 15 Кэ. В – 10 Мэ. В n: 2, 5· 10 -8 – 14 Мэ. В : 0, 05 м. Зв – 10 Зв n: 0, 05 м. Зв – 10 Зв ДВГН – 01(4 детектора) – 25 дозиметров в час ДВГ – 01 (3 детектора) – 30 дозиметров в час Токами высокой частоты в воздушной среде

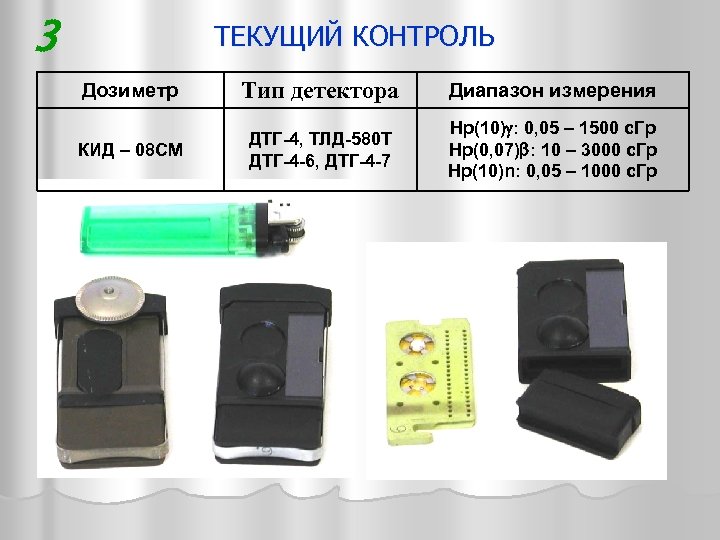

3 ТЕКУЩИЙ КОНТРОЛЬ Дозиметр Тип детектора Диапазон измерения КИД – 08 CМ ДТГ-4, ТЛД-580 3 ТЕКУЩИЙ КОНТРОЛЬ Дозиметр Тип детектора Диапазон измерения КИД – 08 CМ ДТГ-4, ТЛД-580 Т ДТГ-4 -6, ДТГ-4 -7 Нр(10) : 0, 05 – 1500 с. Гр Нр(0, 07) : 10 – 3000 с. Гр Нр(10)n: 0, 05 – 1000 с. Гр

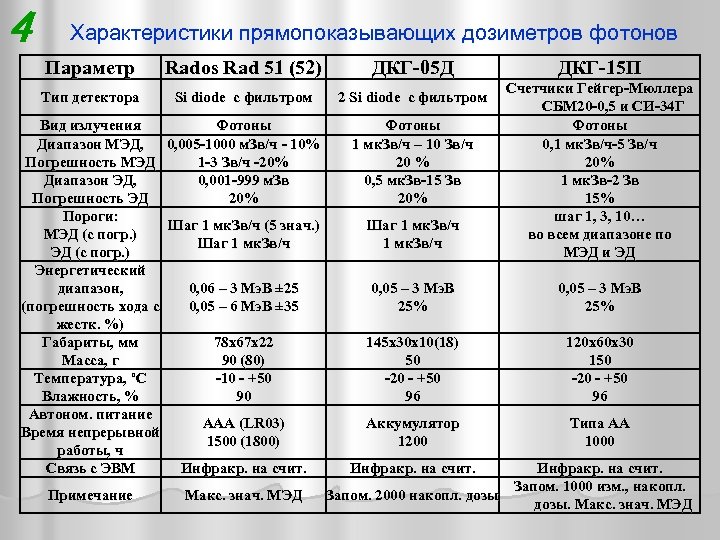

4 Характеристики прямопоказывающих дозиметров фотонов Параметр Rados Rad 51 (52) ДКГ-05 Д Тип детектора 4 Характеристики прямопоказывающих дозиметров фотонов Параметр Rados Rad 51 (52) ДКГ-05 Д Тип детектора Si diode с фильтром 2 Si diode с фильтром Вид излучения Фотоны Диапазон МЭД, 0, 005 -1000 м. Зв/ч - 10% Погрешность МЭД 1 -3 Зв/ч -20% Диапазон ЭД, 0, 001 -999 м. Зв Погрешность ЭД 20% Пороги: Шаг 1 мк. Зв/ч (5 знач. ) МЭД (с погр. ) Шаг 1 мк. Зв/ч ЭД (с погр. ) Энергетический диапазон, 0, 06 – 3 Мэ. В ± 25 (погрешность хода с 0, 05 – 6 Мэ. В ± 35 жестк. %) Габариты, мм 78 х67 х22 Масса, г 90 (80) Температура, ºС -10 - +50 Влажность, % 90 Автоном. питание ААА (LR 03) Время непрерывной 1500 (1800) работы, ч Связь с ЭВМ Инфракр. на счит. Примечание Макс. знач. МЭД Фотоны 1 мк. Зв/ч – 10 Зв/ч 20 % 0, 5 мк. Зв-15 Зв 20% Шаг 1 мк. Зв/ч ДКГ-15 П Счетчики Гейгер-Мюллера СБМ 20 -0, 5 и СИ-34 Г Фотоны 0, 1 мк. Зв/ч-5 Зв/ч 20% 1 мк. Зв-2 Зв 15% шаг 1, 3, 10… во всем диапазоне по МЭД и ЭД 0, 05 – 3 Мэ. В 25% 145 х30 х10(18) 50 -20 - +50 96 120 х60 х30 150 -20 - +50 96 Аккумулятор 1200 Типа АА 1000 Инфракр. на счит. Запом. 1000 изм. , накопл. Запом. 2000 накопл. дозы. Макс. знач. МЭД

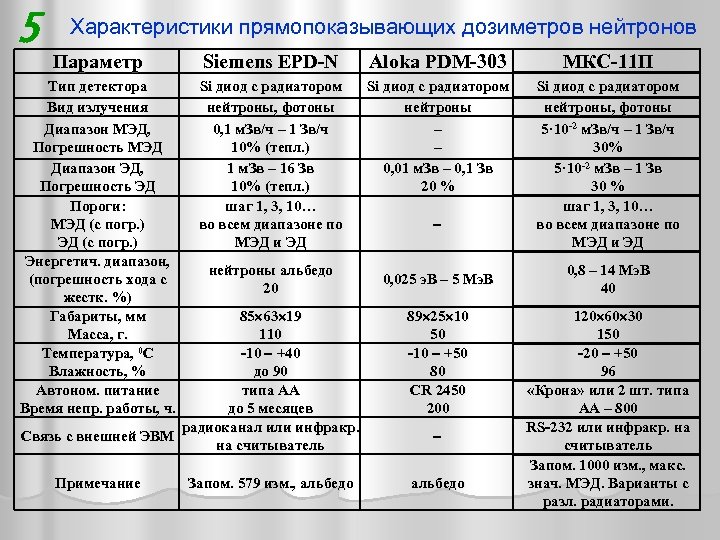

5 Характеристики прямопоказывающих дозиметров нейтронов Параметр Siemens ЕPD-N Aloka PDM-303 МКС-11 П Тип детектора 5 Характеристики прямопоказывающих дозиметров нейтронов Параметр Siemens ЕPD-N Aloka PDM-303 МКС-11 П Тип детектора Вид излучения Диапазон МЭД, Погрешность МЭД Диапазон ЭД, Погрешность ЭД Пороги: МЭД (с погр. ) Энергетич. диапазон, (погрешность хода с жестк. %) Габариты, мм Масса, г. Температура, 0 С Влажность, % Автоном. питание Время непр. работы, ч. Si диод с радиатором нейтроны, фотоны 0, 1 м. Зв/ч – 1 Зв/ч 10% (тепл. ) 1 м. Зв – 16 Зв 10% (тепл. ) шаг 1, 3, 10… во всем диапазоне по МЭД и ЭД Si диод с радиатором нейтроны – – 0, 01 м. Зв – 0, 1 Зв 20 % Si диод с радиатором нейтроны, фотоны 5· 10 -2 м. Зв/ч – 1 Зв/ч 30% 5· 10 -2 м. Зв – 1 Зв 30 % шаг 1, 3, 10… во всем диапазоне по МЭД и ЭД нейтроны альбедо 20 85 63 19 110 -10 +40 до 90 типа АА до 5 месяцев радиоканал или инфракр. Связь с внешней ЭВМ на считыватель Примечание Запом. 579 изм. , альбедо 0, 025 э. В – 5 Мэ. В 89 25 10 50 -10 +50 80 СR 2450 200 альбедо 0, 8 – 14 Мэ. В 40 120 60 30 150 -20 +50 96 «Крона» или 2 шт. типа АА – 800 RS-232 или инфракр. на считыватель Запом. 1000 изм. , макс. знач. МЭД. Варианты с разл. радиаторами.

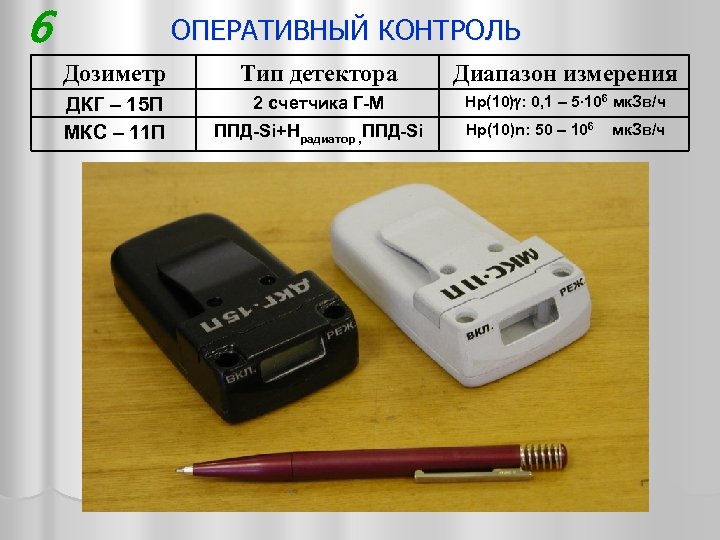

6 ОПЕРАТИВНЫЙ КОНТРОЛЬ Дозиметр Тип детектора Диапазон измерения ДКГ – 15 П МКС – 6 ОПЕРАТИВНЫЙ КОНТРОЛЬ Дозиметр Тип детектора Диапазон измерения ДКГ – 15 П МКС – 11 П 2 счетчика Г-М Hp(10) : 0, 1 – 5∙ 106 мк. Зв/ч ППД-Si+Hрадиатор , ППД-Si Hp(10)n: 50 – 106 мк. Зв/ч

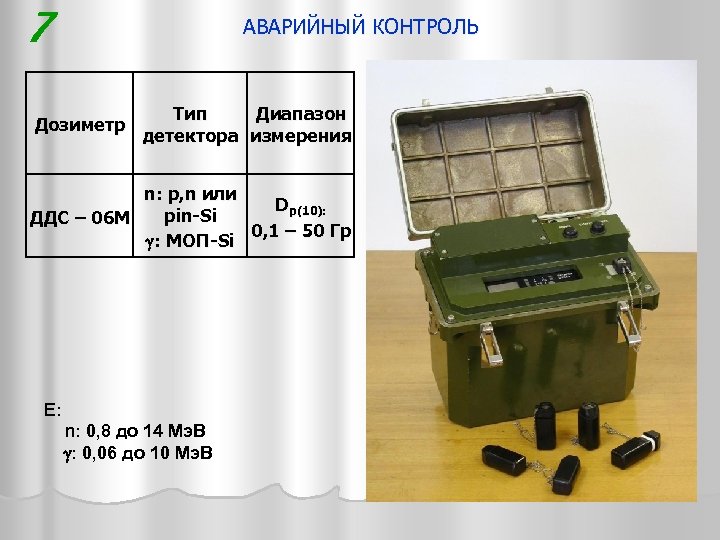

7 АВАРИЙНЫЙ КОНТРОЛЬ Дозиметр Тип Диапазон детектора измерения n: p, n или Dp(10): pin-Si 7 АВАРИЙНЫЙ КОНТРОЛЬ Дозиметр Тип Диапазон детектора измерения n: p, n или Dp(10): pin-Si ДДС – 06 М 0, 1 – 50 Гр : МОП-Si Е: n: 0, 8 до 14 Мэ. В : 0, 06 до 10 Мэ. В

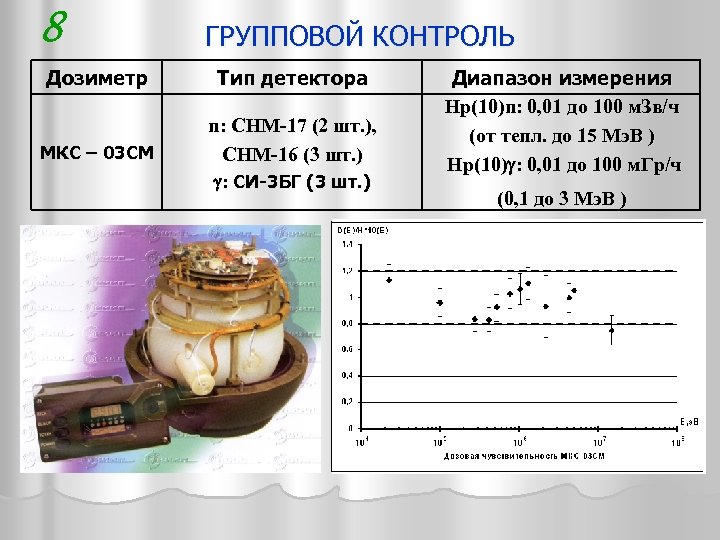

8 ГРУППОВОЙ КОНТРОЛЬ Дозиметр Тип детектора МКС – 03 СМ n: СНМ-17 (2 шт. 8 ГРУППОВОЙ КОНТРОЛЬ Дозиметр Тип детектора МКС – 03 СМ n: СНМ-17 (2 шт. ), СНМ-16 (3 шт. ) : СИ-3 БГ (3 шт. ) Диапазон измерения Нр(10)n: 0, 01 до 100 м. Зв/ч (от тепл. до 15 Мэ. В ) Нр(10) : 0, 01 до 100 м. Гр/ч (0, 1 до 3 Мэ. В )
