ДОЦ Д-Р ИНЖ Н МИХАЙЛОВ СТРОИТЕЛСТВО НА АВТОМОБИЛНИ

ДОЦ. Д-Р ИНЖ. Н. МИХАЙЛОВ СТРОИТЕЛСТВО НА АВТОМОБИЛНИ ПЪТИЩА Тема Основни правила за изпълнение на земните работи

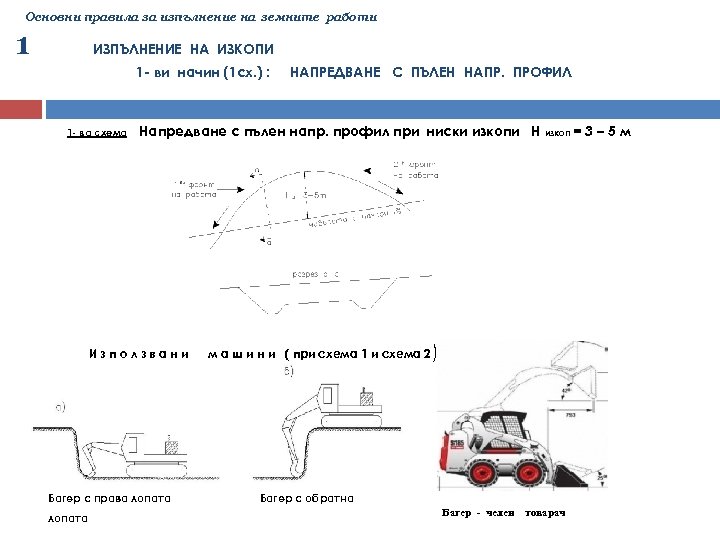

Основни правила за изпълнение на земните работи 1 ИЗПЪЛНЕНИЕ НА ИЗКОПИ 1 - ви начин (1 сх. ) : 1 - ва схема Напредване с пълен напр. профил при ниски изкопи Н изкоп = 3 – 5 м Използвани Багер с права лопата НАПРЕДВАНЕ С ПЪЛЕН НАПР. ПРОФИЛ м а ш и н и ( при схема 1 и схема 2 ) Багер с обратна Багер - челен товарач

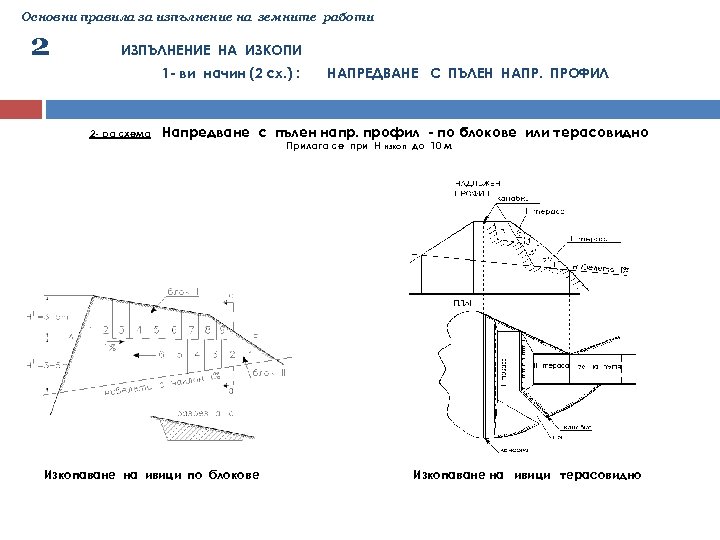

Основни правила за изпълнение на земните работи 2 ИЗПЪЛНЕНИЕ НА ИЗКОПИ 1 - ви начин (2 сх. ) : 2 - ра схема НАПРЕДВАНЕ С ПЪЛЕН НАПР. ПРОФИЛ Напредване с пълен напр. профил - по блокове или терасовидно Изкопаване на ивици по блокове Прилага се при Н изкоп до 10 м Изкопаване на ивици терасовидно

Основни правила за изпълнение на земните работи 3 ИЗПЪЛНЕНИЕ НА ИЗКОПИ 2 - ри начин : НАПРЕДВАНЕ С ПЪЛЕН НАПР. ПРОФИЛ НА ПЛАСТОВЕ ( в дълбочина ) Напредване по цялата ширина на напр. профил на пластове Прилага се при широки профили в ниски изкопи

Основни правила за изпълнение на земните работи 4 ИЗПЪЛНЕНИЕ НА ИЗКОПИ 2 - ри начин : НАПРЕДВАНЕ С ПЪЛЕН НАПР. ПРОФИЛ НА ПЛАСТОВЕ ( в дълбочина ) Технологична схема на изпълнение с булдозер. Прилага се при къси изкопи – до 50 м

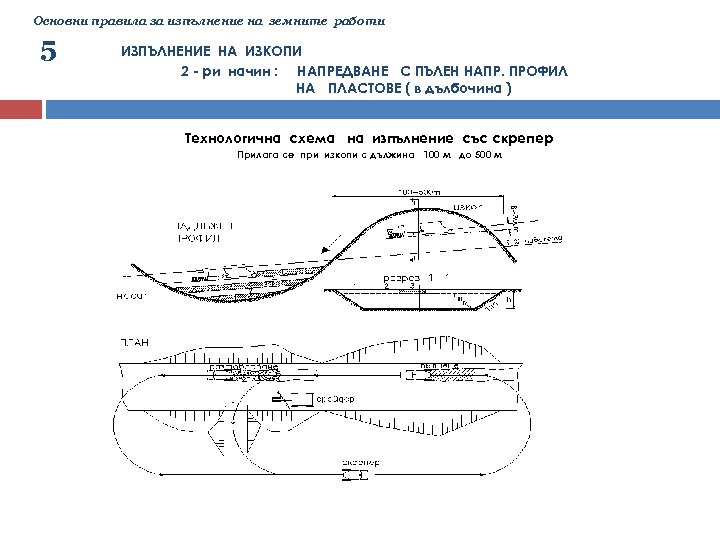

Основни правила за изпълнение на земните работи 5 ИЗПЪЛНЕНИЕ НА ИЗКОПИ 2 - ри начин : НАПРЕДВАНЕ С ПЪЛЕН НАПР. ПРОФИЛ НА ПЛАСТОВЕ ( в дълбочина ) Технологична схема на изпълнение със скрепер Прилага се при изкопи с дължина 100 м до 500 м

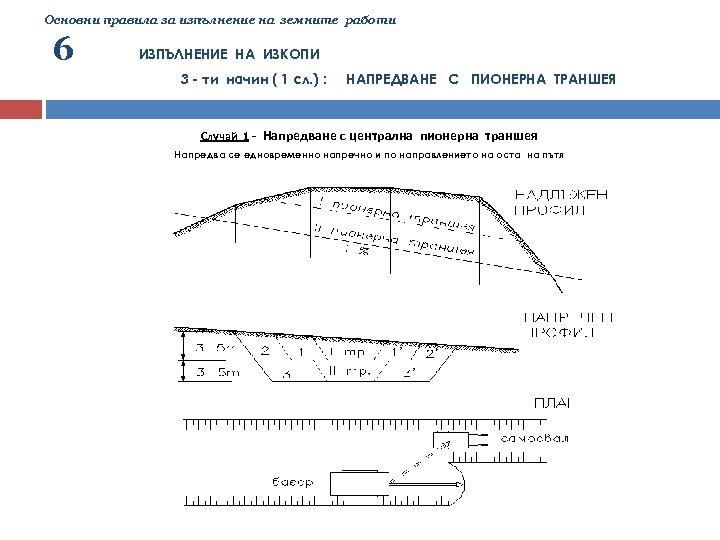

Основни правила за изпълнение на земните работи 6 ИЗПЪЛНЕНИЕ НА ИЗКОПИ 3 - ти начин ( 1 сл. ) : НАПРЕДВАНЕ С ПИОНЕРНА ТРАНШЕЯ Случай 1 - Напредване с централна пионерна траншея Напредва се едновременно напречно и по направлението на оста на пътя

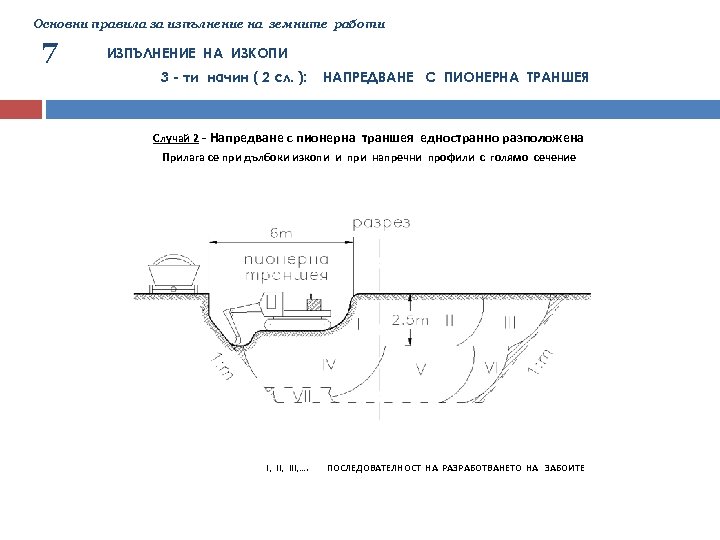

Основни правила за изпълнение на земните работи 7 ИЗПЪЛНЕНИЕ НА ИЗКОПИ 3 - ти начин ( 2 сл. ): НАПРЕДВАНЕ С ПИОНЕРНА ТРАНШЕЯ Случай 2 - Напредване с пионерна траншея едностранно разположена Прилага се при дълбоки изкопи и при напречни профили с голямо сечение I, III, …. ПОСЛЕДОВАТЕЛНОСТ НА РАЗРАБОТВАНЕТО НА ЗАБОИТЕ

Основни правила за изпълнение на земните работи 8 ИЗПЪЛНЕНИЕ НА ИЗКОПИ 4 - ти начин : НАПРЕДВАНЕ С ГЛАВНА НАДЛЪЖНА И НАПРЕЧНИ ТРАНШЕИ Прилага се при много големи по обем изкопи

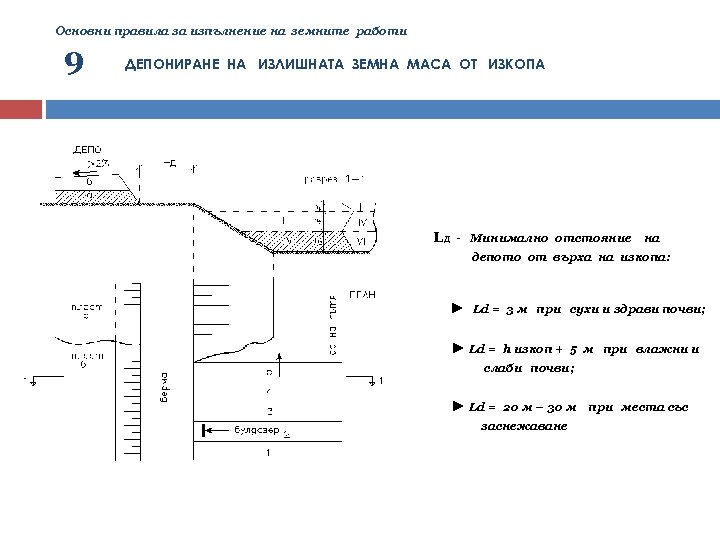

Основни правила за изпълнение на земните работи 9 ДЕПОНИРАНЕ НА ИЗЛИШНАТА ЗЕМНА МАСА ОТ ИЗКОПА LД - Минимално отстояние на депото от върха на изкопа: ► Ld = 3 м при сухи и здрави почви; ► Ld = h изкоп + 5 м при влажни и слаби почви; ► Ld = 20 м – 30 м заснежаване при места със

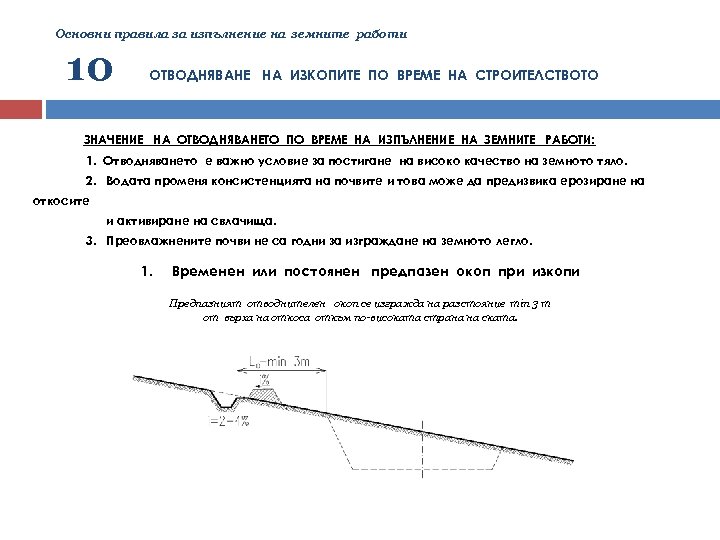

Основни правила за изпълнение на земните работи 10 ОТВОДНЯВАНЕ НА ИЗКОПИТЕ ПО ВРЕМЕ НА СТРОИТЕЛСТВОТО ЗНАЧЕНИЕ НА ОТВОДНЯВАНЕТО ПО ВРЕМЕ НА ИЗПЪЛНЕНИЕ НА ЗЕМНИТЕ РАБОТИ: 1. Отводняването е важно условие за постигане на високо качество на земното тяло. 2. Водата променя консистенцията на почвите и това може да предизвика ерозиране на откосите и активиране на свлачища. 3. Преовлажнените почви не са годни за изграждане на земното легло. 1. Временен или постоянен предпазен окоп при изкопи Предпазният отводнителен окоп се изгражда на разстояние min 3 m от върха на откоса откъм по-високата страна на ската.

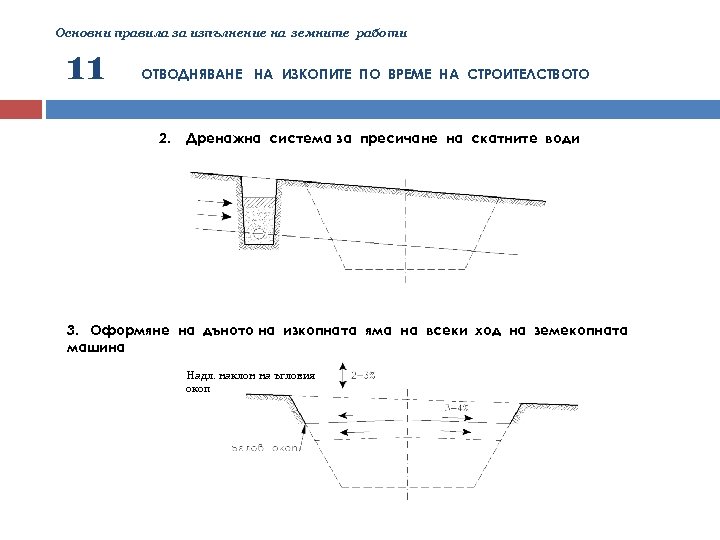

Основни правила за изпълнение на земните работи 11 ОТВОДНЯВАНЕ НА ИЗКОПИТЕ ПО ВРЕМЕ НА СТРОИТЕЛСТВОТО 2. Дренажна система за пресичане на скатните води 3. Оформяне на дъното на изкопната яма на всеки ход на земекопната машина Надл. наклон на ъгловия окоп

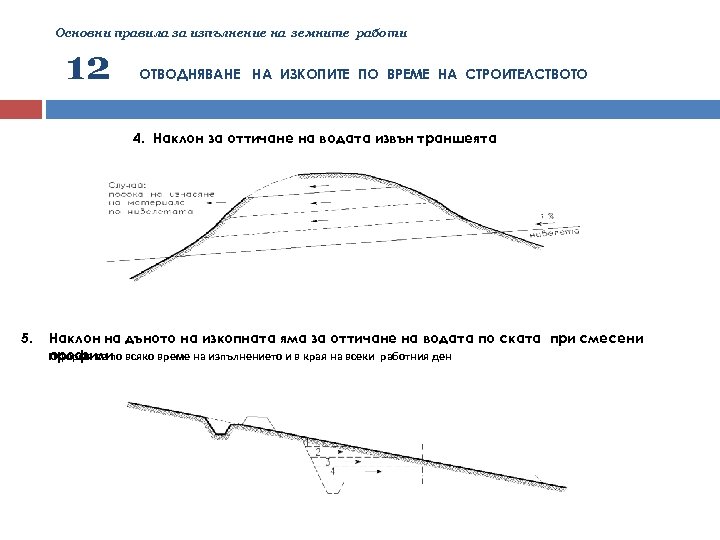

Основни правила за изпълнение на земните работи 12 ОТВОДНЯВАНЕ НА ИЗКОПИТЕ ПО ВРЕМЕ НА СТРОИТЕЛСТВОТО 4. Наклон за оттичане на водата извън траншеята 5. Наклон на дъното на изкопната яма за оттичане на водата по ската при смесени профили всяко време на изпълнението и в края на всеки работния ден Оформя се по

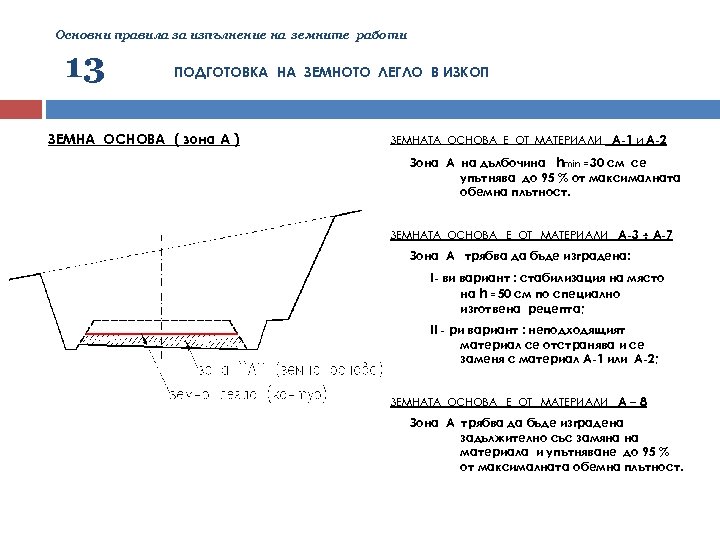

Основни правила за изпълнение на земните работи 13 ПОДГОТОВКА НА ЗЕМНОТО ЛЕГЛО В ИЗКОП ЗЕМНА ОСНОВА ( зона А ) ЗЕМНАТА ОСНОВА Е ОТ МАТЕРИАЛИ А-1 и А-2 Зона А на дълбочина hmin = 30 см се упътнява до 95 % от максималната обемна плътност. ЗЕМНАТА ОСНОВА Е ОТ МАТЕРИАЛИ А-3 ÷ А-7 Зона А трябва да бъде изградена: I- ви вариант : стабилизация на място на h = 50 см по специално изготвена рецепта; II - ри вариант : неподходящият материал се отстранява и се заменя с материал А-1 или А-2; ЗЕМНАТА ОСНОВА Е ОТ МАТЕРИАЛИ А – 8 Зона А трябва да бъде изградена задължително със замяна на материала и упътняване до 95 % от максималната обемна плътност.

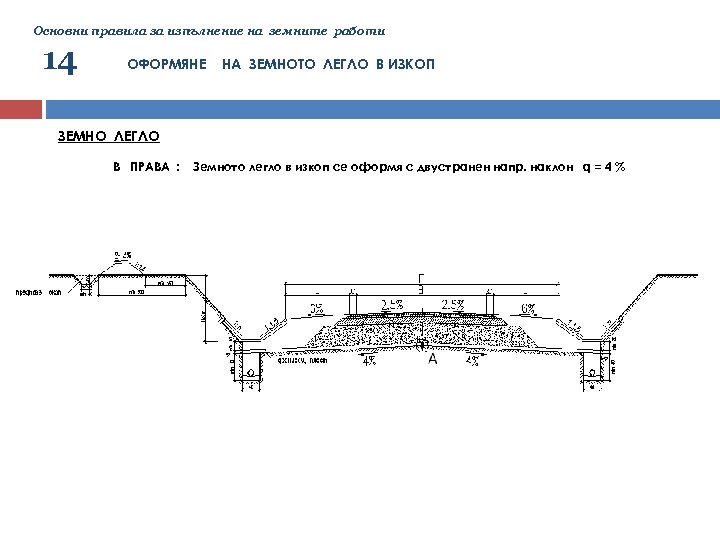

Основни правила за изпълнение на земните работи 14 ОФОРМЯНЕ НА ЗЕМНОТО ЛЕГЛО В ИЗКОП ЗЕМНО ЛЕГЛО В ПРАВА : Земното легло в изкоп се оформя с двустранен напр. наклон q = 4 %

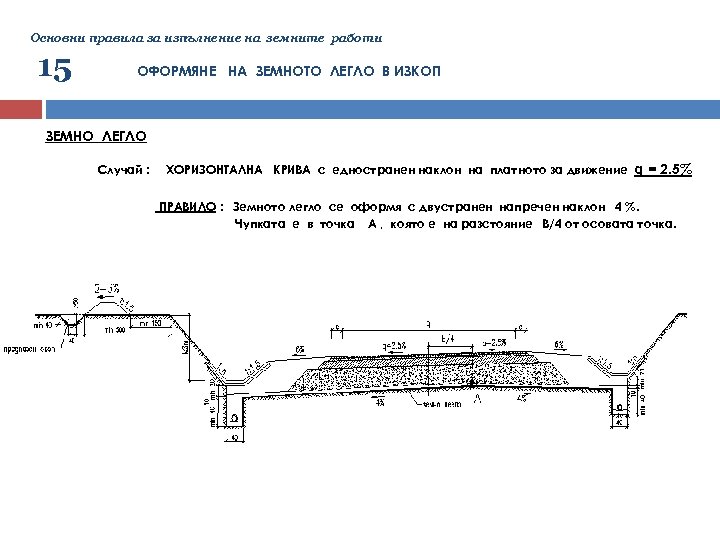

Основни правила за изпълнение на земните работи 15 ОФОРМЯНЕ НА ЗЕМНОТО ЛЕГЛО В ИЗКОП ЗЕМНО ЛЕГЛО Случай : ХОРИЗОНТАЛНА КРИВА с едностранен наклон на платното за движение q = 2. 5% . ПРАВИЛО : Земното легло се оформя с двустранен напречен наклон 4 % Чупката е в точка А , която е на разстояние В/4 от осовата точка.

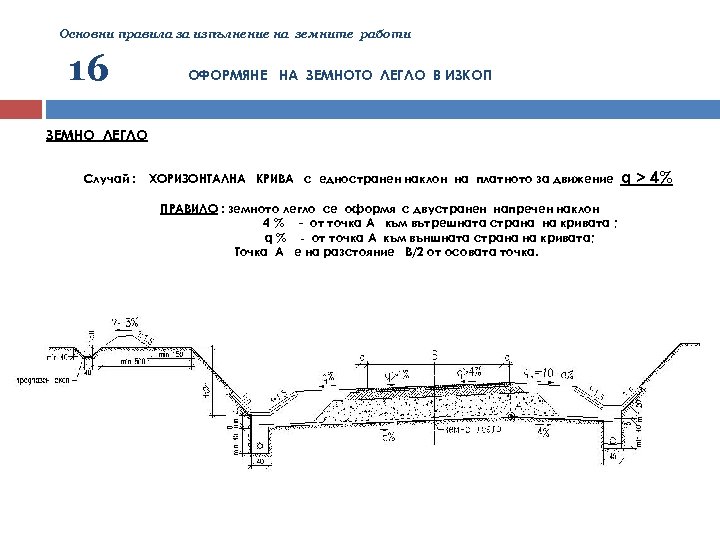

Основни правила за изпълнение на земните работи 16 ОФОРМЯНЕ НА ЗЕМНОТО ЛЕГЛО В ИЗКОП ЗЕМНО ЛЕГЛО Случай : ХОРИЗОНТАЛНА КРИВА с едностранен наклон на платното за движение ПРАВИЛО : земното легло се оформя с двустранен напречен наклон 4 % - от точка А към вътрешната страна на кривата ; q % - от точка А към външната страна на кривата; Tочка А е на разстояние В/2 от осовата точка. q > 4%

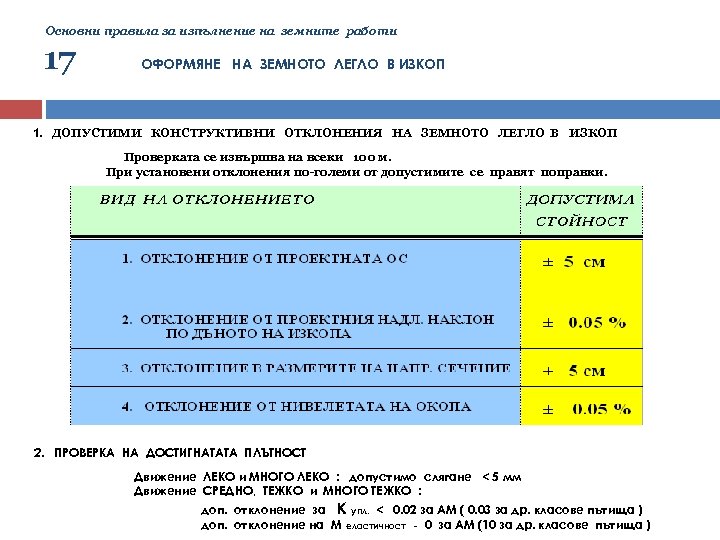

Основни правила за изпълнение на земните работи 17 ОФОРМЯНЕ НА ЗЕМНОТО ЛЕГЛО В ИЗКОП 1. ДОПУСТИМИ КОНСТРУКТИВНИ ОТКЛОНЕНИЯ НА ЗЕМНОТО ЛЕГЛО В ИЗКОП Проверката се извършва на всеки 100 м. При установени отклонения по-големи от допустимите се правят поправки. 2. ПРОВЕРКА НА ДОСТИГНАТАТА ПЛЪТНОСТ Движение ЛЕКО и МНОГО ЛЕКО : допустимо слягане < 5 мм Движение СРЕДНО, ТЕЖКО и МНОГО ТЕЖКО : доп. отклонение за К упл. < 0. 02 за АМ ( 0. 03 за др. класове пътища ) доп. отклонение на М еластичност - 0 за АМ (10 за др. класове пътища )

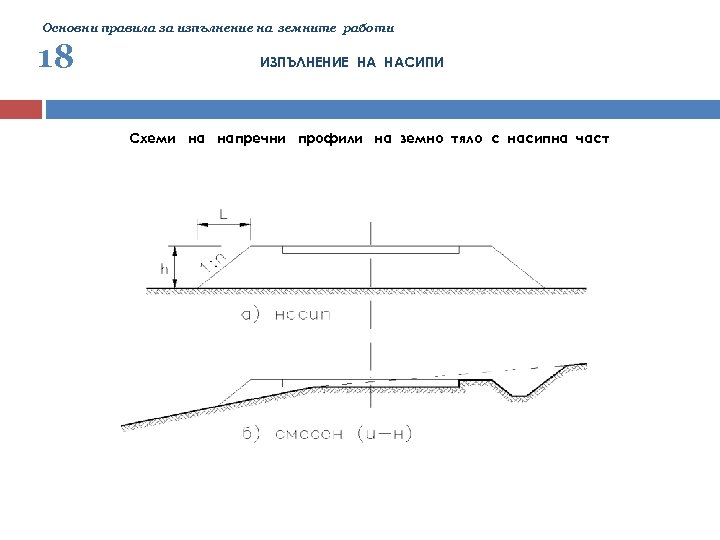

Основни правила за изпълнение на земните работи 18 ИЗПЪЛНЕНИЕ НА НАСИПИ Схеми на напречни профили на земно тяло с насипна част

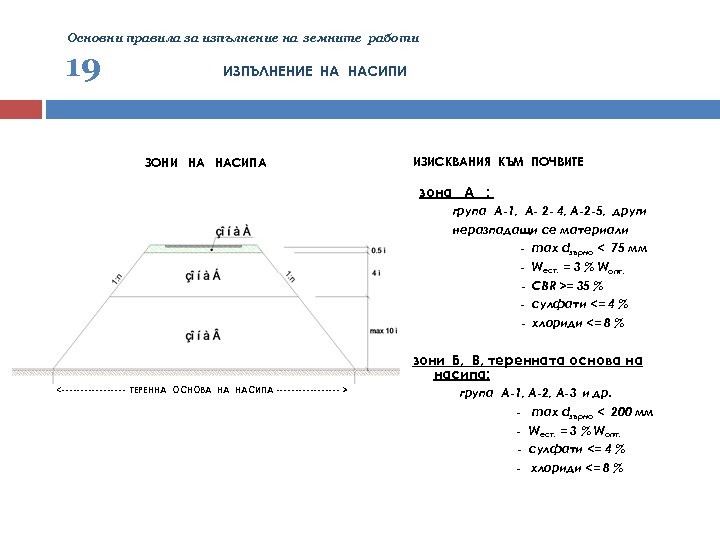

Основни правила за изпълнение на земните работи 19 ИЗПЪЛНЕНИЕ НА НАСИПИ ЗОНИ НА НАСИПА ИЗИСКВАНИЯ КЪМ ПОЧВИТЕ зона А : група А-1, А- 2 - 4, А-2 -5, други неразпадащи се материали - max dзърно < 75 мм - Wест. = 3 % Wопт. - CBR >= 35 % - сулфати <= 4 % - хлориди <= 8 % зони Б, В, теренната основа на насипа: <--------- ТЕРЕННА ОСНОВА НА НАСИПА --------- > група А-1, А-2, А-3 и др. - max dзърно < 200 мм - Wест. = 3 % Wопт. - сулфати <= 4 % - хлориди <= 8 %

Основни правила за изпълнение на земните работи 20 ПОДГОТОВКА НА ТЕРЕННАТА ОСНОВАТА НА НАСИПА 1. Деформациите се ремонтират. 2. Ако теренът е с наклон > 20 % , зоната на теренната основа се оформя на стъпала. Наклон на терена < 20 % 3. Ако теренната основа е от почви А – 7 или А – 8, се извършва стабилизация според предвиденото в проекта. 4. Подравняване и уплътняване на дълбочина 25 см : ► h > 50 sm - до 93 % от максималната обемна плътност; ► h ≤ 50 sm - до 95 % от максималната обемна плътност; Наклон на терена > 20 %

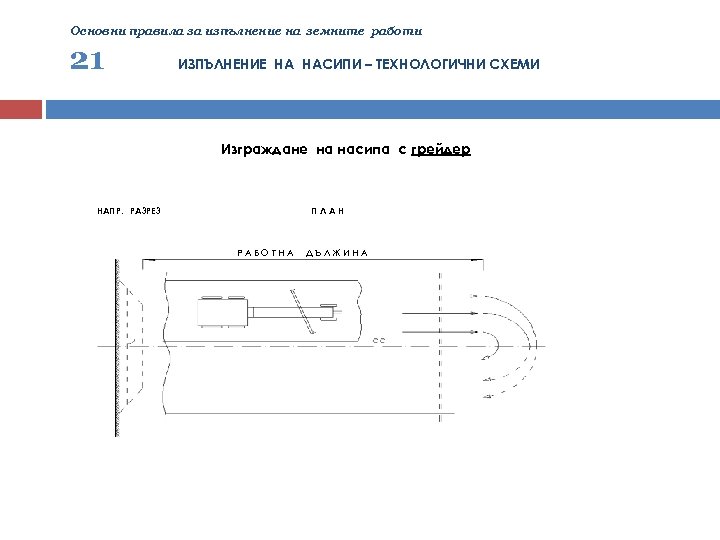

Основни правила за изпълнение на земните работи 21 ИЗПЪЛНЕНИЕ НА НАСИПИ – ТЕХНОЛОГИЧНИ СХЕМИ Изграждане на насипа с грейдер НАПР. РАЗРЕЗ ПЛАН РАБОТНА ДЪЛЖИНА

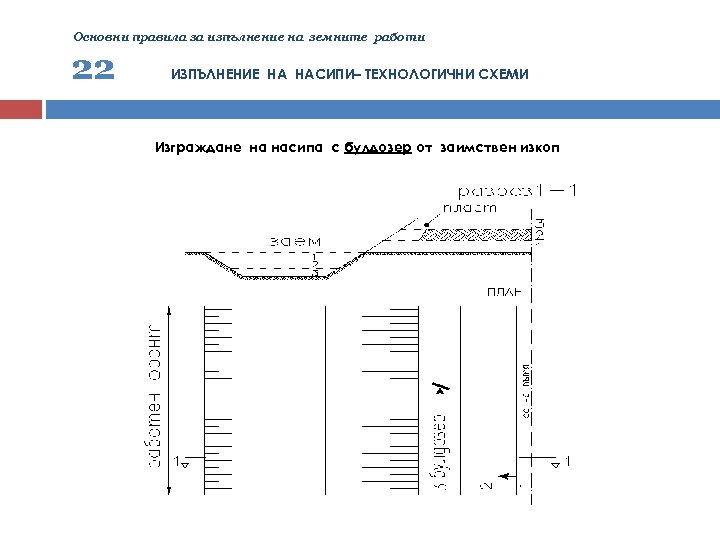

Основни правила за изпълнение на земните работи 22 ИЗПЪЛНЕНИЕ НА НАСИПИ– ТЕХНОЛОГИЧНИ СХЕМИ Изграждане на насипа с булдозер от заимствен изкоп

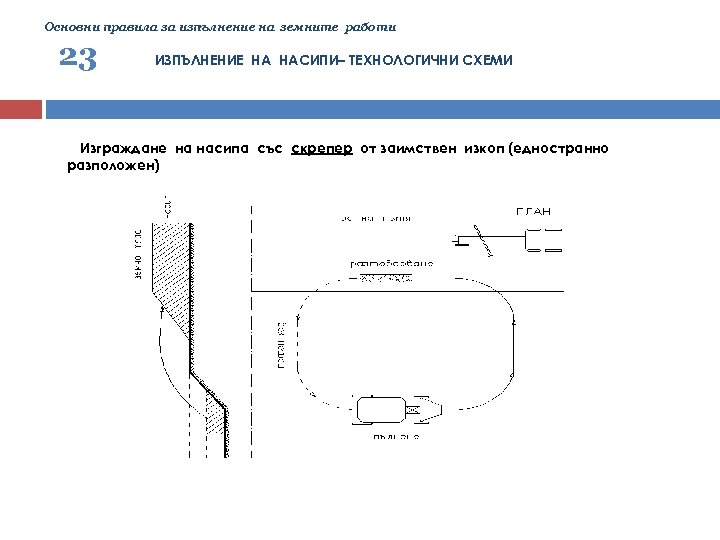

Основни правила за изпълнение на земните работи 23 ИЗПЪЛНЕНИЕ НА НАСИПИ– ТЕХНОЛОГИЧНИ СХЕМИ Изграждане на насипа със скрепер от заимствен изкоп (едностранно разположен)

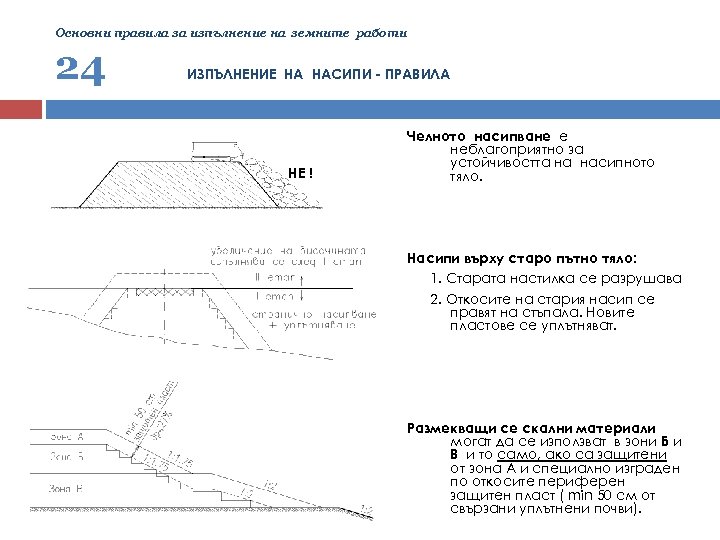

Основни правила за изпълнение на земните работи 24 ИЗПЪЛНЕНИЕ НА НАСИПИ - ПРАВИЛА НЕ ! Челното насипване е неблагоприятно за устойчивостта на насипното тяло. Насипи върху старо пътно тяло: 1. Старата настилка се разрушава 2. Откосите на стария насип се правят на стъпала. Новите пластове се уплътняват. Размекващи се скални материали могат да се използват в зони Б и В и то само, ако са защитени от зона А и специално изграден по откосите периферен защитен пласт ( min 50 см от свързани уплътнени почви).

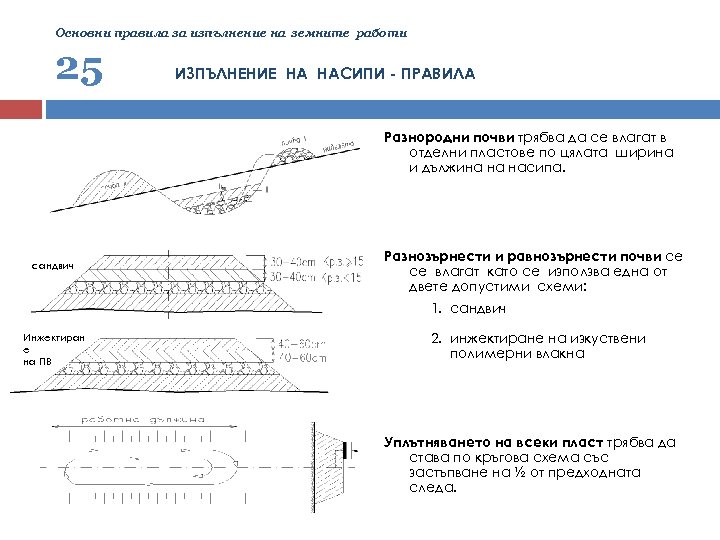

Основни правила за изпълнение на земните работи 25 ИЗПЪЛНЕНИЕ НА НАСИПИ - ПРАВИЛА Разнородни почви трябва да се влагат в отделни пластове по цялата ширина и дължина на насипа. сандвич Разнозърнести и равнозърнести почви се се влагат като се използва една от двете допустими схеми: 1. сандвич Инжектиран е на ПВ 2. инжектиране на изкуствени полимерни влакна Уплътняването на всеки пласт трябва да става по кръгова схема със застъпване на ½ от предходната следа.

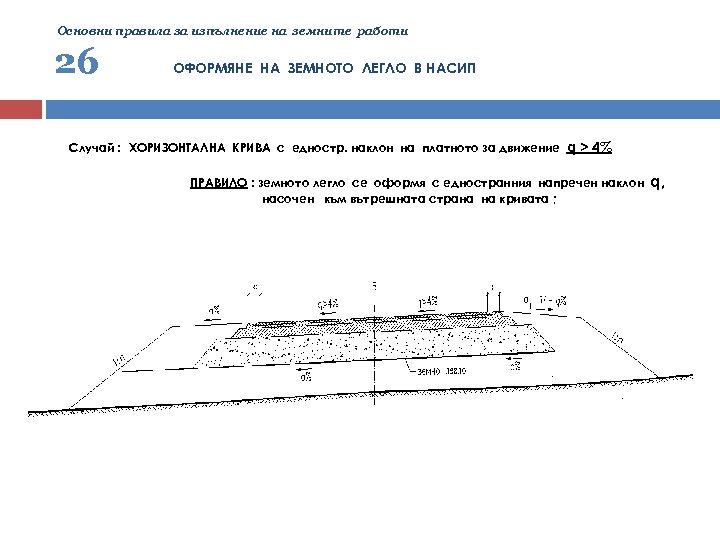

Основни правила за изпълнение на земните работи 26 ОФОРМЯНЕ НА ЗЕМНОТО ЛЕГЛО В НАСИП Случай : ХОРИЗОНТАЛНА КРИВА с едностр. наклон на платното за движение q > 4% ПРАВИЛО : земното легло се оформя с едностранния напречен наклон насочен към вътрешната страна на кривата ; q,

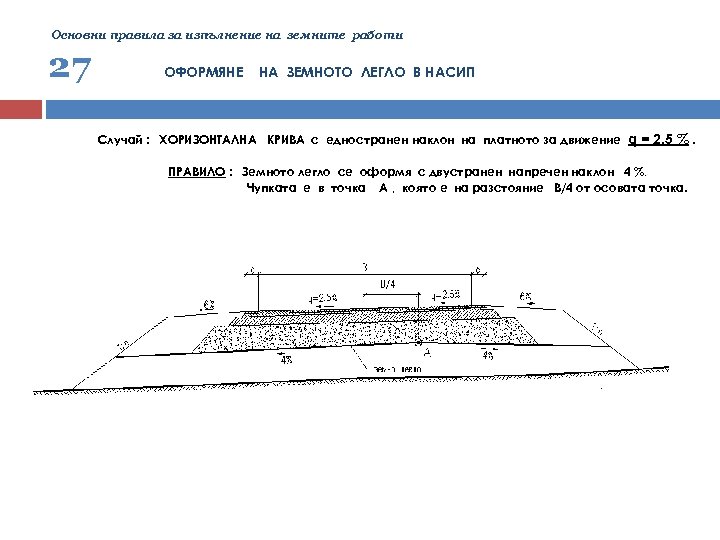

Основни правила за изпълнение на земните работи 27 ОФОРМЯНЕ НА ЗЕМНОТО ЛЕГЛО В НАСИП Случай : ХОРИЗОНТАЛНА КРИВА с едностранен наклон на платното за движение q = 2. 5 %. ПРАВИЛО : Земното легло се оформя с двустранен напречен наклон 4 %. Чупката е в точка А , която е на разстояние В/4 от осовата точка.

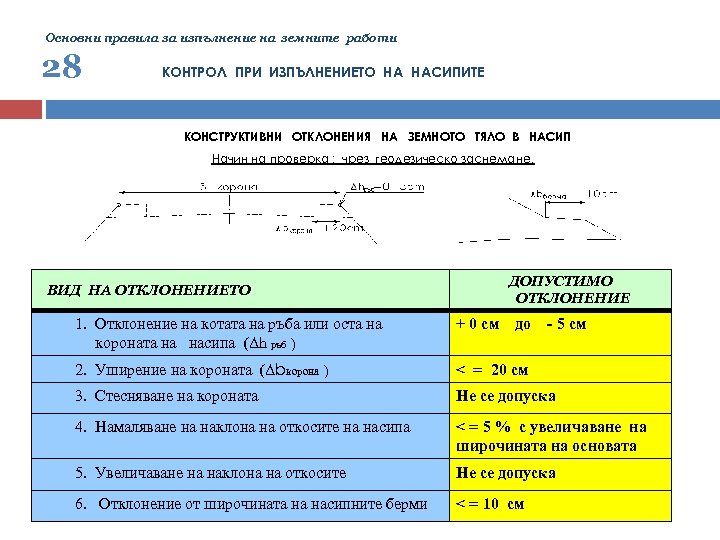

Основни правила за изпълнение на земните работи 28 КОНТРОЛ ПРИ ИЗПЪЛНЕНИЕТО НА НАСИПИТЕ КОНСТРУКТИВНИ ОТКЛОНЕНИЯ НА ЗЕМНОТО ТЯЛО В НАСИП Начин на проверка : чрез геодезическо заснемане. ВИД НА ОТКЛОНЕНИЕТО ДОПУСТИМО ОТКЛОНЕНИЕ 1. Отклонение на котата на ръба или оста на короната на насипа (Δh ръб ) + 0 см до - 5 см 2. Уширение на короната (Δbкорона ) < = 20 см 3. Стесняване на короната Не се допуска 4. Намаляване на наклона на откосите на насипа < = 5 % с увеличаване на широчината на основата 5. Увеличаване на наклона на откосите Не се допуска 6. Отклонение от широчината на насипните берми < = 10 см

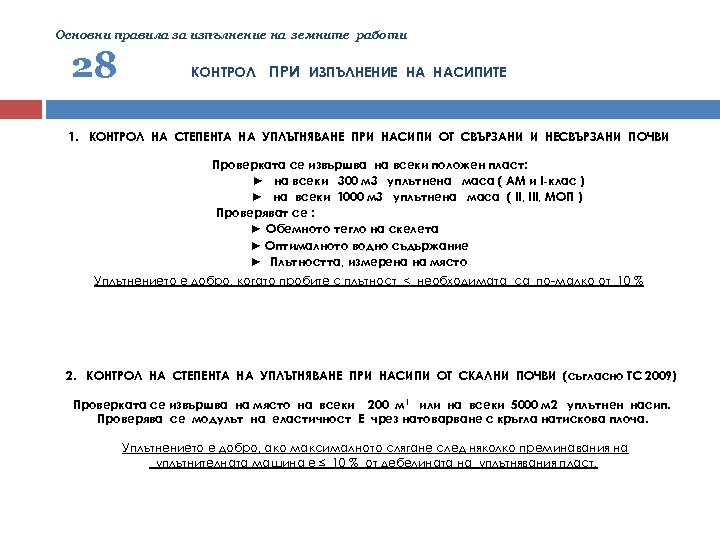

Основни правила за изпълнение на земните работи 28 КОНТРОЛ ПРИ ИЗПЪЛНЕНИЕ НА НАСИПИТЕ 1. КОНТРОЛ НА СТЕПЕНТА НА УПЛЪТНЯВАНЕ ПРИ НАСИПИ ОТ СВЪРЗАНИ И НЕСВЪРЗАНИ ПОЧВИ Проверката се извършва на всеки положен пласт: ► на всеки 300 м 3 уплътнена маса ( АМ и I-клас ) ► на всеки 1000 м 3 уплътнена маса ( II, III, МОП ) Проверяват се : ► Обемното тегло на скелета ► Оптималното водно съдържание ► Плътността, измерена на място Уплътнението е добро, когато пробите с плътност < необходимата са по-малко от 10 % 2. КОНТРОЛ НА СТЕПЕНТА НА УПЛЪТНЯВАНЕ ПРИ НАСИПИ ОТ СКАЛНИ ПОЧВИ (съгласно ТС 2009) Проверката се извършва на място на всеки 200 м l или на всеки 5000 м 2 уплътнен насип. Проверява се модулът на еластичност Е чрез натоварване с кръгла натискова плоча. Уплътнението е добро, ако максималното слягане след няколко преминавания на уплътнителната машина е ≤ 10 % от дебелината на уплътнявания пласт.

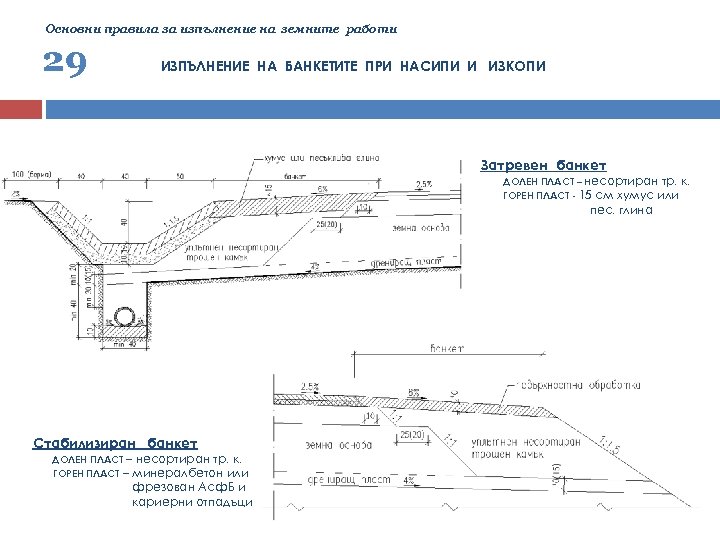

Основни правила за изпълнение на земните работи 29 ИЗПЪЛНЕНИЕ НА БАНКЕТИТЕ ПРИ НАСИПИ И ИЗКОПИ Затревен банкет ДОЛЕН ПЛАСТ – несортиран тр. к. ГОРЕН ПЛАСТ - 15 см хумус или пес. глина Стабилизиран банкет ДОЛЕН ПЛАСТ – несортиран тр. к. ГОРЕН ПЛАСТ – минералбетон или фрезован Асф. Б и кариерни отпадъци

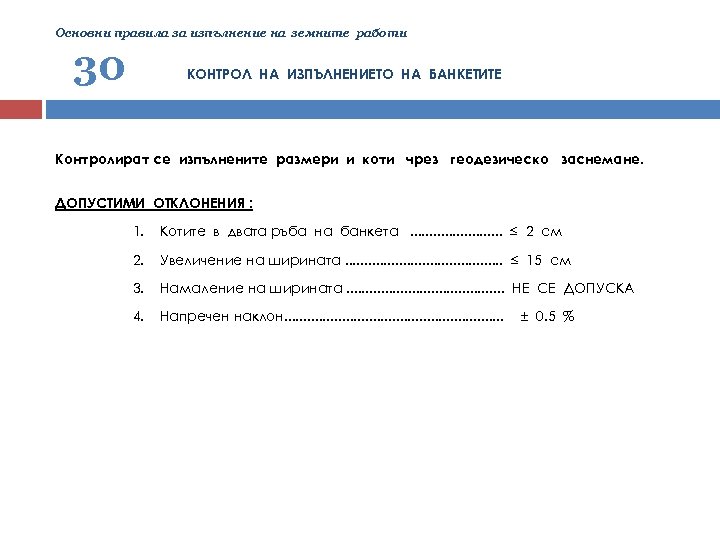

Основни правила за изпълнение на земните работи 30 КОНТРОЛ НА ИЗПЪЛНЕНИЕТО НА БАНКЕТИТЕ Контролират се изпълнените размери и коти чрез геодезическо заснемане. ДОПУСТИМИ ОТКЛОНЕНИЯ : 1. Котите в двата ръба на банкета. . . ≤ 2 см 2. Увеличение на ширината. . . . . ≤ 15 см 3. Намаление на ширината. . . . . НЕ СЕ ДОПУСКА 4. Напречен наклон. . . . ± 0. 5 %

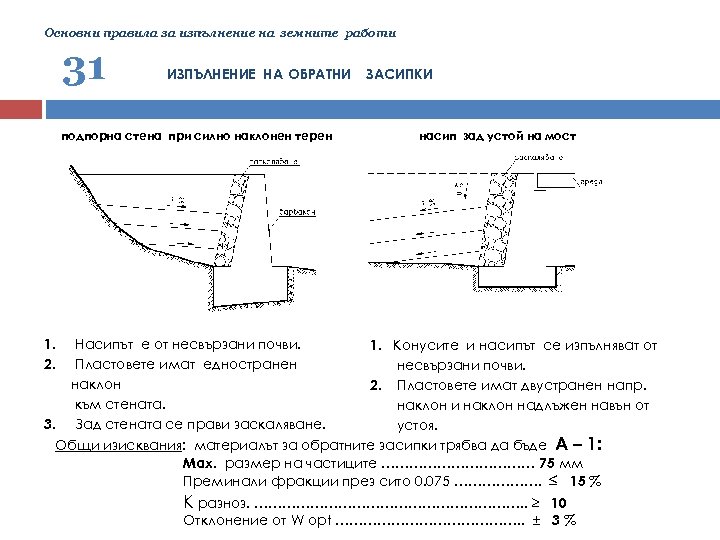

Основни правила за изпълнение на земните работи 31 ИЗПЪЛНЕНИЕ НА ОБРАТНИ подпорна стена при силно наклонен терен ЗАСИПКИ насип зад устой на мост 1. 2. Насипът е от несвързани почви. 1. Конусите и насипът се изпълняват от Пластовете имат едностранен несвързани почви. наклон 2. Пластовете имат двустранен напр. към стената. наклон и наклон надлъжен навън от 3. Зад стената се прави заскаляване. устоя. Общи изисквания: материалът за обратните засипки трябва да бъде А – 1: Max. размер на частиците ……………… 75 мм Преминали фракции през сито 0. 075 ………………. ≤ 15 % К разноз. …………………………. . ≥ 10 Отклонение от W opt …………………. . ± 3 %
