ДОЦ. Д-Р ИНЖ. Н. МИХАЙЛОВ СТРОИТЕЛСТВО НА АВТОМОБИЛНИ ПЪТИЩА Тема НЕОБХОДИМА ПЛЪТНОСТ МЕТОДИ ЗА КОНТРОЛ НА ПЛЪТНОСТТА

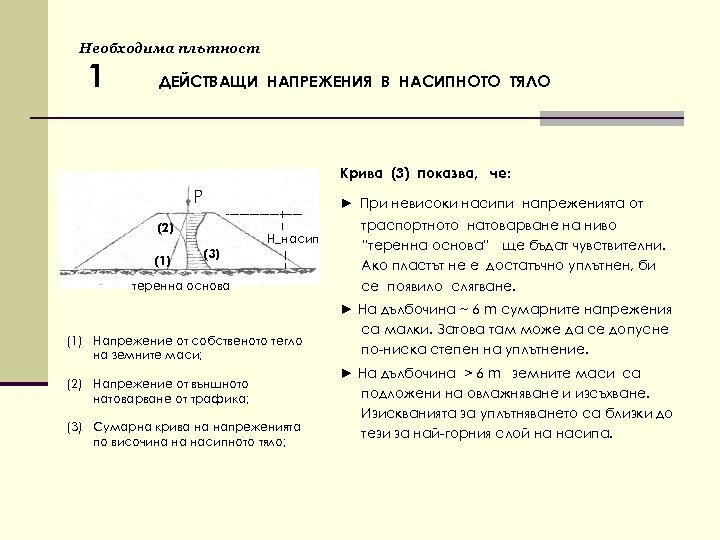

Необходима плътност 1 ДЕЙСТВАЩИ НАПРЕЖЕНИЯ В НАСИПНОТО ТЯЛО Крива (3) показва, че: Р -----------І І (2) (1) Н_насип (3) | І теренна основа (1) Напрежение от собственото тегло на земните маси; (2) Напрежение от външното натоварване от трафика; (3) Сумарна крива на напреженията по височина на насипното тяло; ► При невисоки насипи напреженията от траспортното натоварване на ниво “теренна основа” ще бъдат чувствителни. Ако пластът не е достатъчно уплътнен, би се появило слягване. ► На дълбочина ~ 6 m сумарните напрежения са малки. Затова там може да се допусне по-ниска степен на уплътнение. ► На дълбочина > 6 m земните маси са подложени на овлажняване и изсъхване. Изискванията за уплътняването са близки до тези за най-горния слой на насипа.

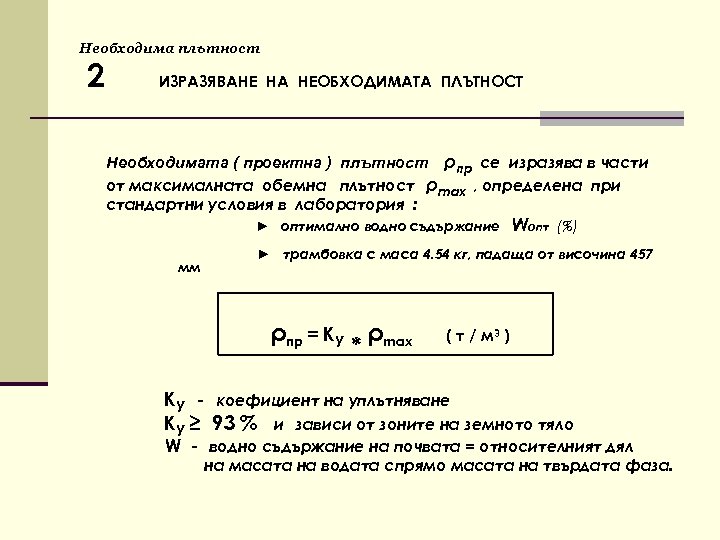

Необходима плътност 2 ИЗРАЗЯВАНЕ НА НЕОБХОДИМАТА ПЛЪТНОСТ Необходимата ( проектна ) плътност ρпр се изразява в части от максималната обемна плътност ρmax , определена при стандартни условия в лаборатория : ► оптимално водно съдържание мм Wопт (%) ► трамбовка с маса 4. 54 кг, падаща от височина 457 ρпр = Ку ρmax * ( т / м 3 ) Ку - коефициент на уплътняване Ку ≥ 93 % и зависи от зоните на земното тяло W - водно съдържание на почвата = относителният дял на масата на водата спрямо масата на твърдата фаза.

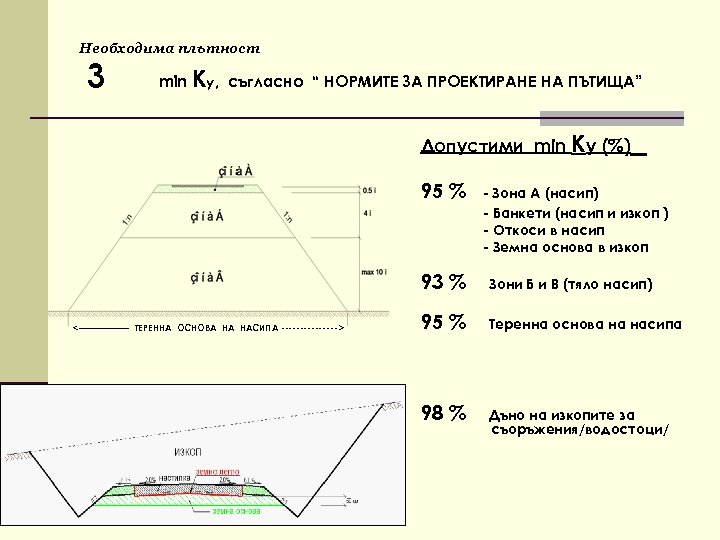

Необходима плътност 3 min Kу, съгласно “ НОРМИТЕ ЗА ПРОЕКТИРАНЕ НА ПЪТИЩА” Допустими min Kу (%) 95 % - Зона А (насип) - Банкети (насип и изкоп ) - Откоси в насип - Земна основа в изкоп 93 % <--------- ТЕРЕННА ОСНОВА НА НАСИПА -------- > Зони Б и В (тяло насип) 95 % Теренна основа на насипа 98 % Дъно на изкопите за съоръжения/водостоци/

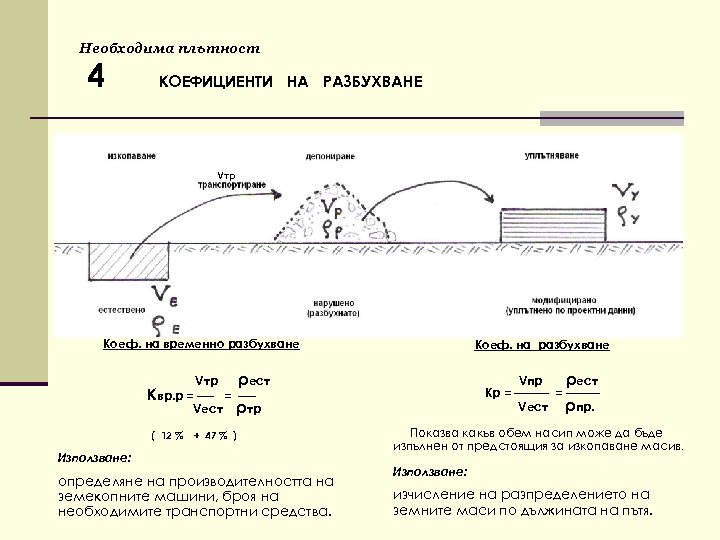

Необходима плътност 4 КОЕФИЦИЕНТИ НА РАЗБУХВАНЕ Vтр Коеф. на временно разбухване Коеф. на разбухване ρест = ── Vест ρтр Vпр ρест Кр = ──── Vест ρпр. Vтр Квр. р = ── ( 12 % ÷ 47 % ) Използване: определяне на производителността на земекопните машини, броя на необходимите транспортни средства. Показва какъв обем насип може да бъде изпълнен от предстоящия за изкопаване масив. Използване: изчисление на разпределението на земните маси по дължината на пътя.

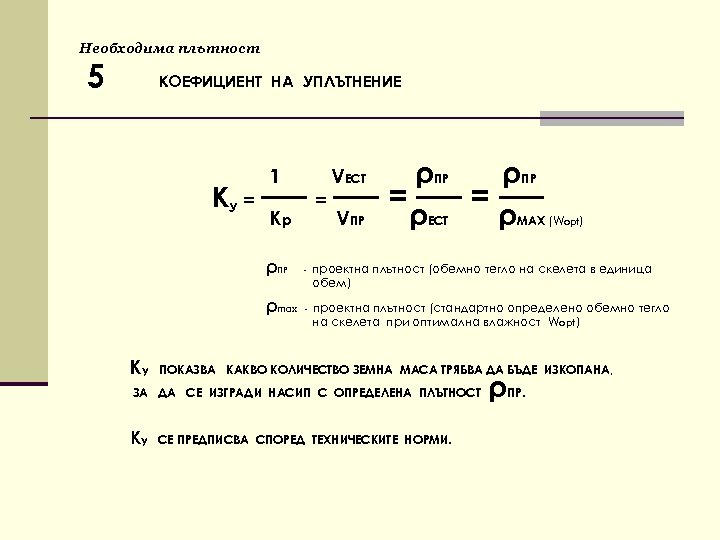

Необходима плътност 5 КОЕФИЦИЕНТ НА УПЛЪТНЕНИЕ 1 VЕСТ ρПР КУ = ── Кр VПР ρЕСТ ρMAX (W opt) ρПР проектна плътност (обемно тегло на скелета в единица обем) ρmax Kу - - проектна плътност (стандартно определено обемно тегло на скелета при оптимална влажност Wopt) ПОКАЗВА КАКВО КОЛИЧЕСТВО ЗЕМНА МАСА ТРЯБВА ДА БЪДЕ ИЗКОПАНА, ЗА ДА СЕ ИЗГРАДИ НАСИП С ОПРЕДЕЛЕНА ПЛЪТНОСТ Ку СЕ ПРЕДПИСВА СПОРЕД ТЕХНИЧЕСКИТЕ НОРМИ. ρПР.

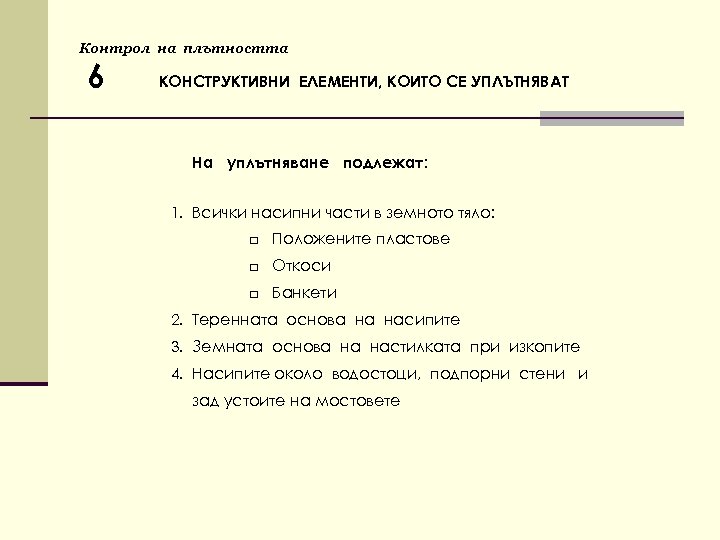

Контрол на плътността 6 КОНСТРУКТИВНИ ЕЛЕМЕНТИ, КОИТО СЕ УПЛЪТНЯВАТ На уплътняване подлежат: 1. Всички насипни части в земното тяло: □ Положените пластове □ Откоси □ Банкети 2. Теренната основа на насипите 3. Земната основа на настилката при изкопите 4. Насипите около водостоци, подпорни стени и зад устоите на мостовете

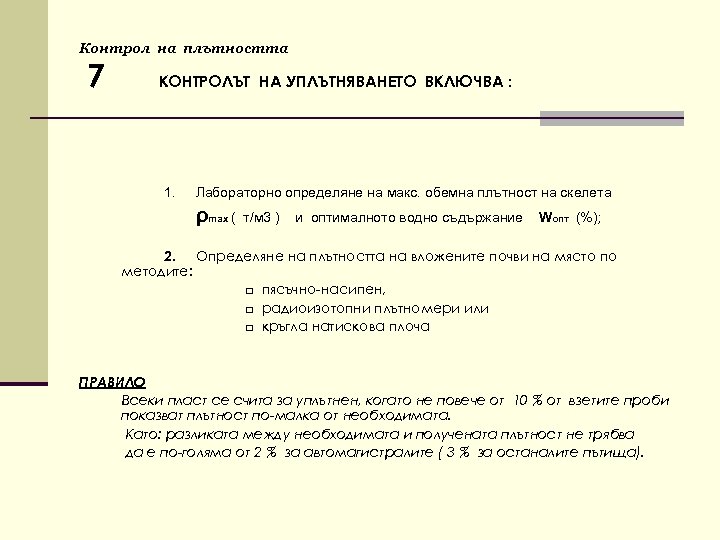

Контрол на плътността 7 КОНТРОЛЪТ НА УПЛЪТНЯВАНЕТО ВКЛЮЧВА : 1. Лабораторно определяне на макс. обемна плътност на скелета ρmax ( т/м 3 ) и оптималното водно съдържание Wопт (%); 2. Определяне на плътността на вложените почви на място по методите: □ пясъчно-насипен, □ радиоизотопни плътномери или □ кръгла натискова плоча ПРАВИЛО Всеки пласт се счита за уплътнен, когато не повече от 10 % от взетите проби показват плътност по-малка от необходимата. Като: разликата между необходимата и получената плътност не трябва да е по-голяма от 2 % за автомагистралите ( 3 % за останалите пътища).
Контрол на плътността 8 ОПРЕДЕЛЯНЕ НА ДОСТИГНАТАТА ПЛЪТНОСТ ПО МЕТОДА “ РЕЖЕЩ ПРЪСТЕН ” ПЛЪТНОСТ ρ 0 , д - ДЕЙСТВИТЕЛНА ПЛЪТНОСТ ρвл. п. - ОБЕМНО ТЕГЛО НА ВЛАЖНАТА ПОЧВА Водещ цилиндър Р 1 – Р 2 ρвл. п = ───── ( g/sm 3 ) V Режещ пръстен Р 1 - ТЕГЛО ПРЪСТЕН + ПРОБА Р 2 - ТЕГЛО ПРЪСТЕН V - ОБЕМ НА ПОЧВАТА В W ρвл. п ρ0 , д = ──── 1+ W/100. - ПРЪСТЕНА ( СМ 3 ) ВОДНО СЪДЪРЖАНИЕ НА ПОЧВАТА ( % ) g 1 – g 2 ───── * 100 ( % ) M 0 g 1 – g 2 - МАСАТА НА W= ( g/sm 3 ) M 0 - ВОДАТА В ПОЧВ. ПОРИ МАСАТА НА АБСОЛЮТНО СУХАТА ПОЧВА

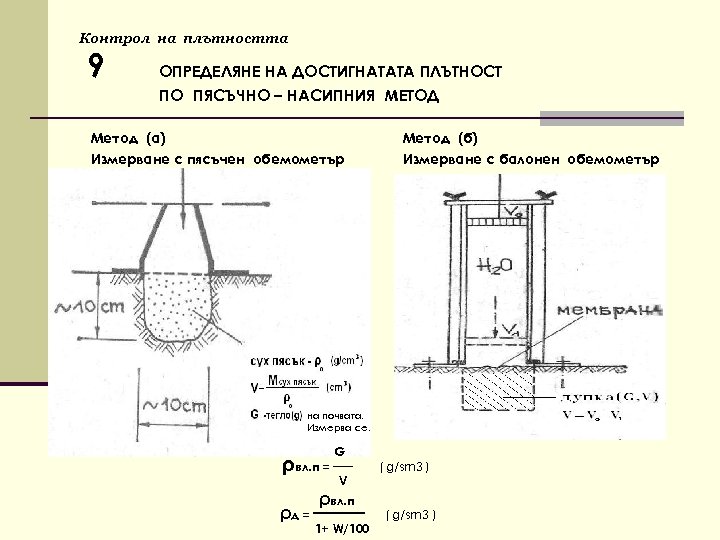

Контрол на плътността 9 ОПРЕДЕЛЯНЕ НА ДОСТИГНАТАТА ПЛЪТНОСТ ПО ПЯСЪЧНО – НАСИПНИЯ МЕТОД Метод (а) Измерване с пясъчен обемометър Метод (б) Измерване с балонен обемометър на почвата. Измерва се. G ρвл. п = ── V ρвл. п ρд = ──── 1+ W/100 ( g/sm 3 )

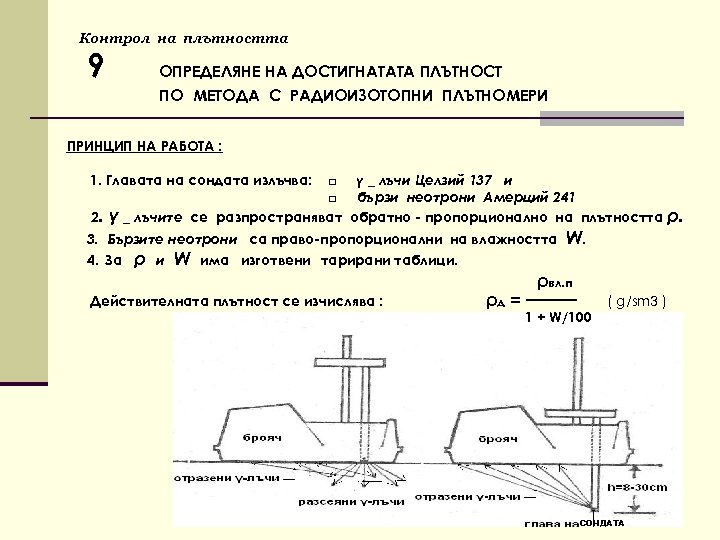

Контрол на плътността 9 ОПРЕДЕЛЯНЕ НА ДОСТИГНАТАТА ПЛЪТНОСТ ПО МЕТОДА С РАДИОИЗОТОПНИ ПЛЪТНОМЕРИ ПРИНЦИП НА РАБОТА : □ γ _ лъчи Целзий 137 и □ бързи неотрони Амерций 241 2. γ _ лъчите се разпространяват обратно - пропорционално на плътността 1. Главата на сондата излъчва: 3. Бързите неотрони са право-пропорционални на влажността 4. За ρ и W W. има изготвени тарирани таблици. Действителната плътност се изчислява : ρвл. п ρд = ──── 1 + W/100 ( g/sm 3 ) СОНДАТА ρ.
Контрол на плътността 10 ОПРЕДЕЛЯНЕ НА ПЛЪТНОСТТА В СКАЛНИ НАСИПИ ПО МЕТОДА С КРЪГЛА НАТИСКОВА ПЛОЧА ПРАВИЛО За достатъчен брой минавания и подходяща дебелина на пласта за уплътняване се приемат тези, които са показали относително слягане 8 % - 10 % от h пласт. При скални насипи , вместо степента на уплътняване, като условен (непряк) показател за постигнатата плътност се проверяват: □ Модулът на линейна деформация Ео или □ Модулът на еластичност Еd Р Ео = 0. 75 ▬▬ λе λе = Δh /D > 80 MN/m 2 - КРИВА НА ОБЩАТА ДЕФОРМА ЦИЯ

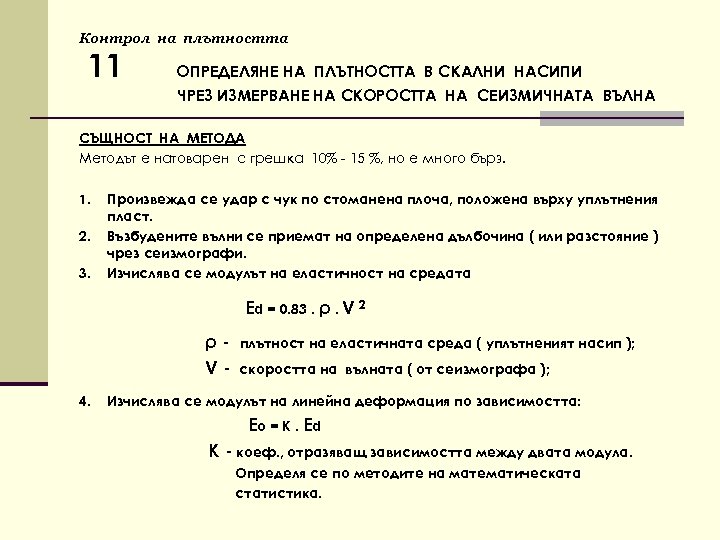

Контрол на плътността 11 ОПРЕДЕЛЯНЕ НА ПЛЪТНОСТТА В СКАЛНИ НАСИПИ ЧРЕЗ ИЗМЕРВАНЕ НА СКОРОСТТА НА СЕИЗМИЧНАТА ВЪЛНА СЪЩНОСТ НА МЕТОДА Методът е натоварен с грешка 10% - 15 %, но е много бърз. 1. 2. 3. Произвежда се удар с чук по стоманена плоча, положена върху уплътнения пласт. Възбудените вълни се приемат на определена дълбочина ( или разстояние ) чрез сеизмографи. Изчислява се модулът на еластичност на средата Еd = 0. 83. ρ. V 2 ρV 4. плътност на еластичната среда ( уплътненият насип ); скоростта на вълната ( от сеизмографа ); Изчислява се модулът на линейна деформация по зависимостта: Ео = К. Еd К - коеф. , отразяващ зависимостта между двата модула. Определя се по методите на математическата статистика.
