Дніпропетровська державна фінансова академія Захисні споруди цивільного захисту

Дніпропетровська державна фінансова академія Захисні споруди цивільного захисту Старший викладач Чернета Валерій Миколайович

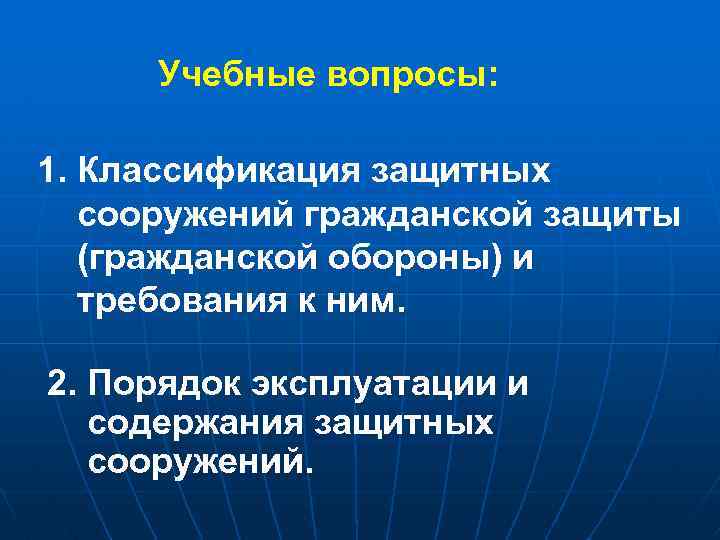

Учебные вопросы: 1. Классификация защитных сооружений гражданской защиты (гражданской обороны) и требования к ним. 2. Порядок эксплуатации и содержания защитных сооружений.

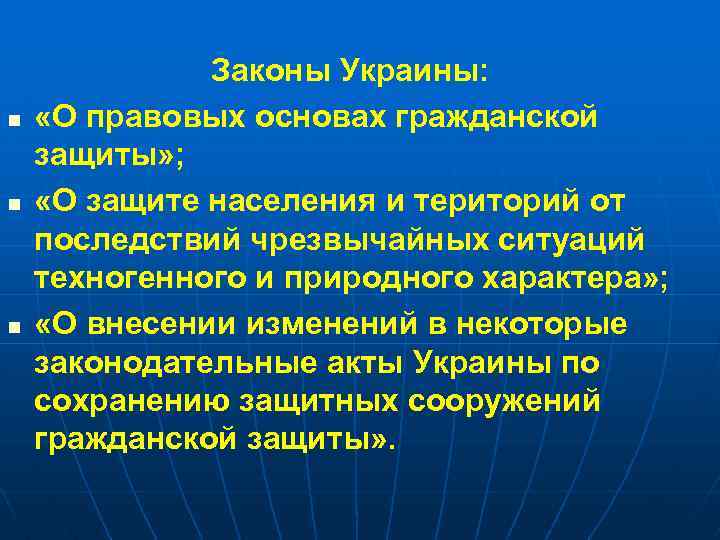

n n n Законы Украины: «О правовых основах гражданской защиты» ; «О защите населения и територий от последствий чрезвычайных ситуаций техногенного и природного характера» ; «О внесении изменений в некоторые законодательные акты Украины по сохранению защитных сооружений гражданской защиты» .

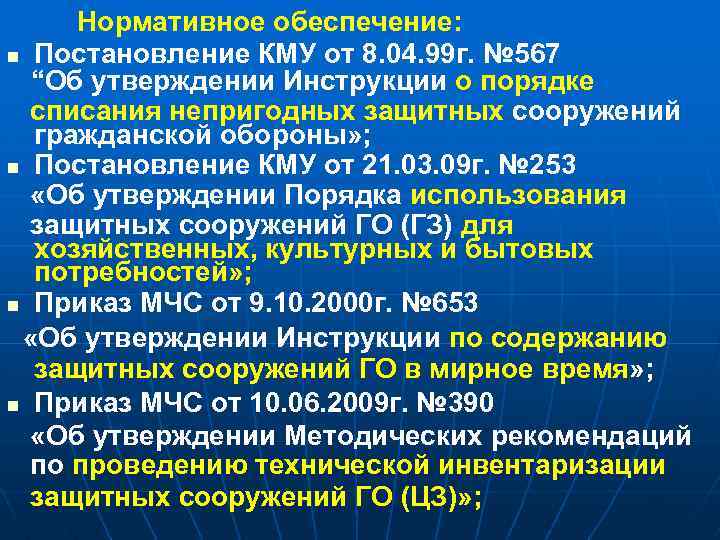

Нормативное обеспечение: n Постановление КМУ от 8. 04. 99 г. № 567 “Об утверждении Инструкции о порядке списания непригодных защитных сооружений гражданской обороны» ; n Постановление КМУ от 21. 03. 09 г. № 253 «Об утверждении Порядка использования защитных сооружений ГО (ГЗ) для хозяйственных, культурных и бытовых потребностей» ; n Приказ МЧС от 9. 10. 2000 г. № 653 «Об утверждении Инструкции по содержанию защитных сооружений ГО в мирное время» ; n Приказ МЧС от 10. 06. 2009 г. № 390 «Об утверждении Методических рекомендаций по проведению технической инвентаризации защитных сооружений ГО (ЦЗ)» ;

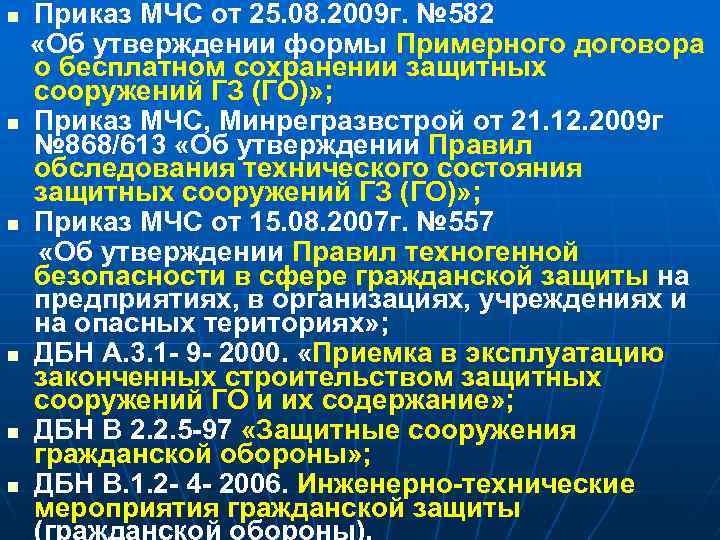

n n n Приказ МЧС от 25. 08. 2009 г. № 582 «Об утверждении формы Примерного договора о бесплатном сохранении защитных сооружений ГЗ (ГО)» ; Приказ МЧС, Минрегразвстрой от 21. 12. 2009 г № 868/613 «Об утверждении Правил обследования технического состояния защитных сооружений ГЗ (ГО)» ; Приказ МЧС от 15. 08. 2007 г. № 557 «Об утверждении Правил техногенной безопасности в сфере гражданской защиты на предприятиях, в организациях, учреждениях и на опасных териториях» ; ДБН А. 3. 1 - 9 - 2000. «Приемка в эксплуатацию законченных строительством защитных сооружений ГО и их содержание» ; ДБН В 2. 2. 5 -97 «Защитные сооружения гражданской обороны» ; ДБН В. 1. 2 - 4 - 2006. Инженерно-технические мероприятия гражданской защиты

Литература 1. ”Основи цивільного захисту” (під редакцією М. В. Болотських), ІДУ сфері ЦЗ, 2008 р. Стр. 73 -75. 2. "Защита от оружия массового поражения" (под редакцией МЯСНИКОВА В. В. ), издание 2 -ое. Военное издательство, 1989 г. Стр. 197 -199, 271274. 3. "Гражданская оборона", АТАМАНЮК В. Г. и др. издание 2 -ое, Высшая школа, 1987 г. стр. 111131. 4. Ю. Кешерер. «Защитные сооружения гражданской обороны. Энергоатомиздат, 1985 г. 5. Инструкция по эксплуатации защитных сооружений гражданской обороны в военное время. Военное издательство, 1985 г. 6. Гражданская оборона (под редакцией Е. П. Шубина), 1991 г. , стр. 134 -141.

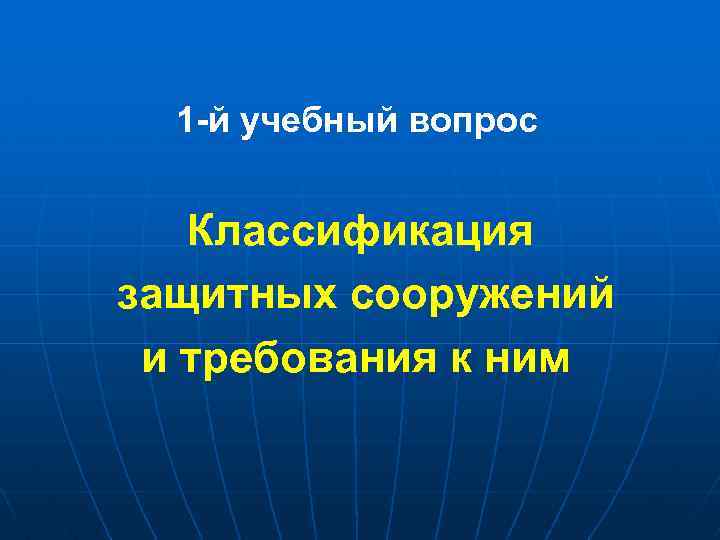

1 -й учебный вопрос Классификация защитных сооружений и требования к ним

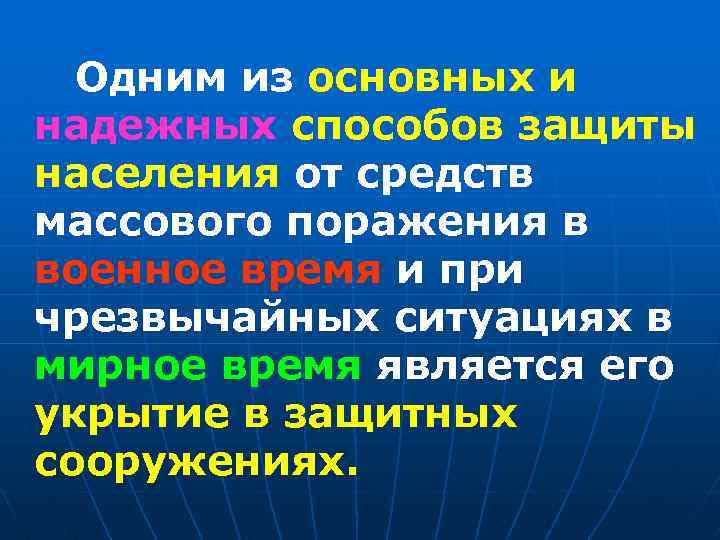

Одним из основных и надежных способов защиты населения от средств массового поражения в военное время и при чрезвычайных ситуациях в мирное время является его укрытие в защитных сооружениях.

Защитные сооружения гражданской защиты (далее – ЗС ГЗ) – это инженерные сооружения, предназначенные для защиты в мирное время персонала объектов экономики и населения, укрывающегося от последствий аварий, катастроф и стихийных бедствий, а также в военное время – от современных средств поражения.

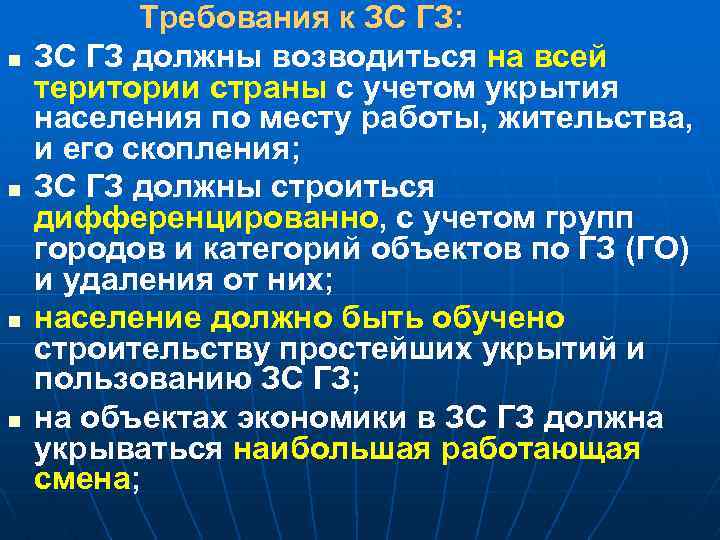

n n Требования к ЗС ГЗ: ЗС ГЗ должны возводиться на всей територии страны с учетом укрытия населения по месту работы, жительства, и его скопления; ЗС ГЗ должны строиться дифференцированно, с учетом групп городов и категорий объектов по ГЗ (ГО) и удаления от них; население должно быть обучено строительству простейших укрытий и пользованию ЗС ГЗ; на объектах экономики в ЗС ГЗ должна укрываться наибольшая работающая смена;

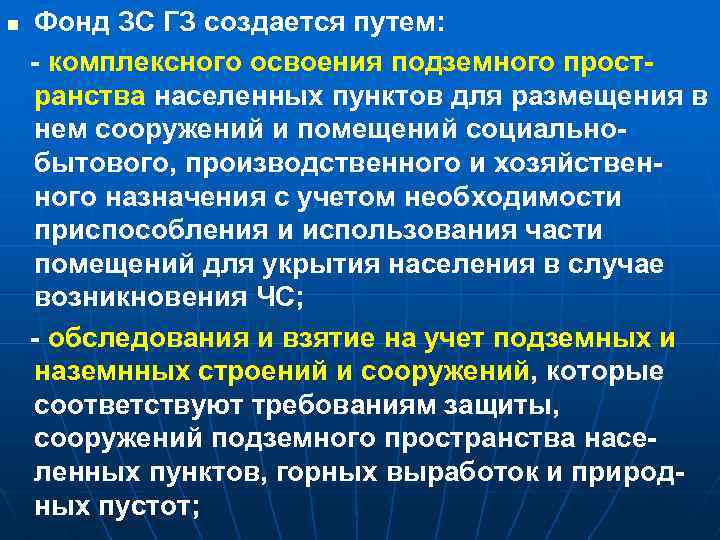

n Фонд ЗС ГЗ создается путем: - комплексного освоения подземного пространства населенных пунктов для размещения в нем сооружений и помещений социальнобытового, производственного и хозяйственного назначения с учетом необходимости приспособления и использования части помещений для укрытия населения в случае возникновения ЧС; - обследования и взятие на учет подземных и наземнных строений и сооружений, которые соответствуют требованиям защиты, сооружений подземного пространства населенных пунктов, горных выработок и природных пустот;

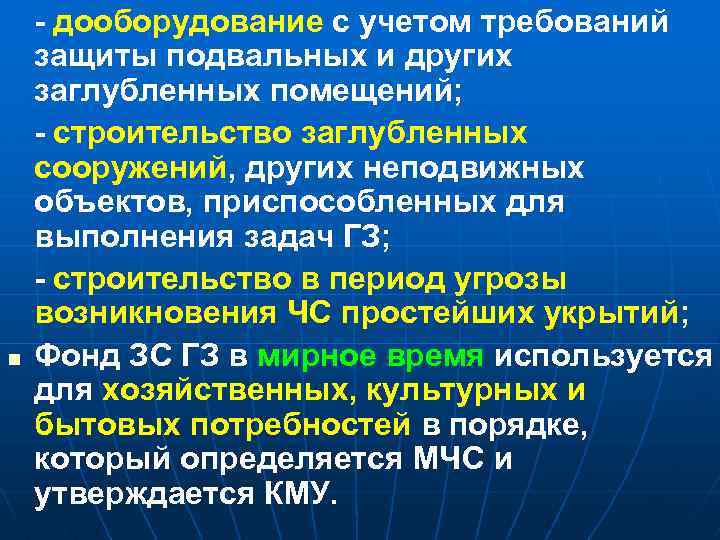

n - дооборудование с учетом требований защиты подвальных и других заглубленных помещений; - строительство заглубленных сооружений, других неподвижных объектов, приспособленных для выполнения задач ГЗ; - строительство в период угрозы возникновения ЧС простейших укрытий; Фонд ЗС ГЗ в мирное время используется для хозяйственных, культурных и бытовых потребностей в порядке, который определяется МЧС и утверждается КМУ.

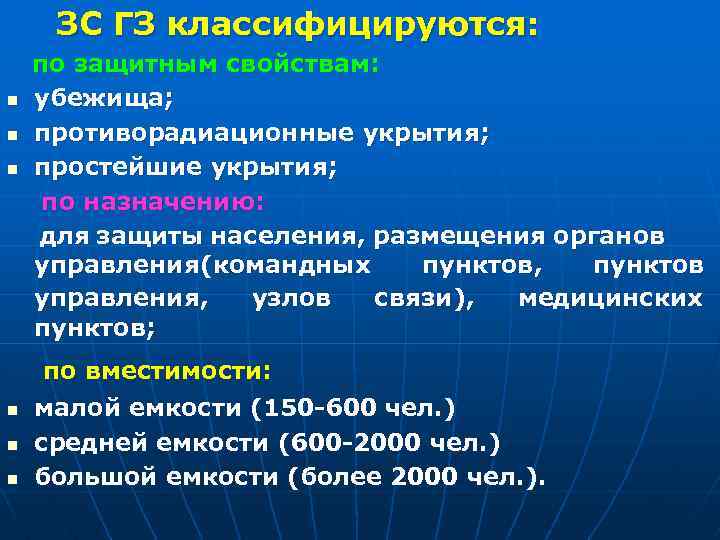

ЗС ГЗ классифицируются: n n n по защитным свойствам: убежища; противорадиационные укрытия; простейшие укрытия; по назначению: для защиты населения, размещения органов управления(командных пунктов, пунктов управления, узлов связи), медицинских пунктов; по вместимости: малой емкости (150 -600 чел. ) средней емкости (600 -2000 чел. ) большой емкости (более 2000 чел. ).

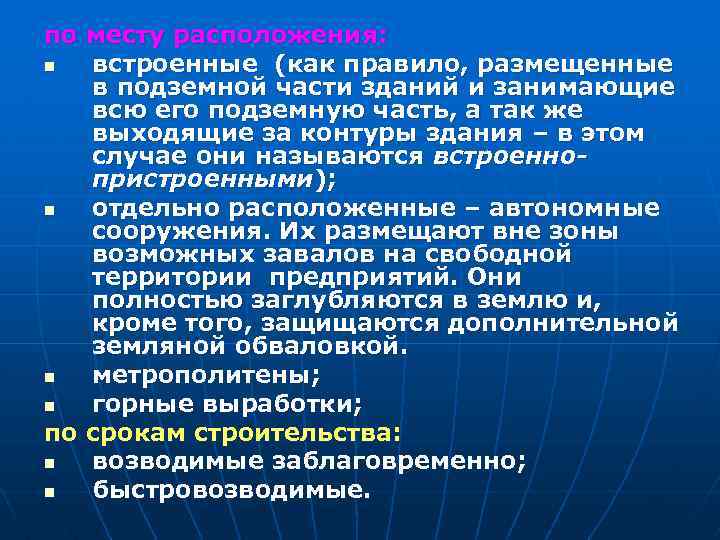

по месту расположения: n встроенные (как правило, размещенные в подземной части зданий и занимающие всю его подземную часть, а так же выходящие за контуры здания – в этом случае они называются встроеннопристроенными); n отдельно расположенные – автономные сооружения. Их размещают вне зоны возможных завалов на свободной территории предприятий. Они полностью заглубляются в землю и, кроме того, защищаются дополнительной земляной обваловкой. n метрополитены; n горные выработки; по срокам строительства: n возводимые заблаговременно; n быстровозводимые.

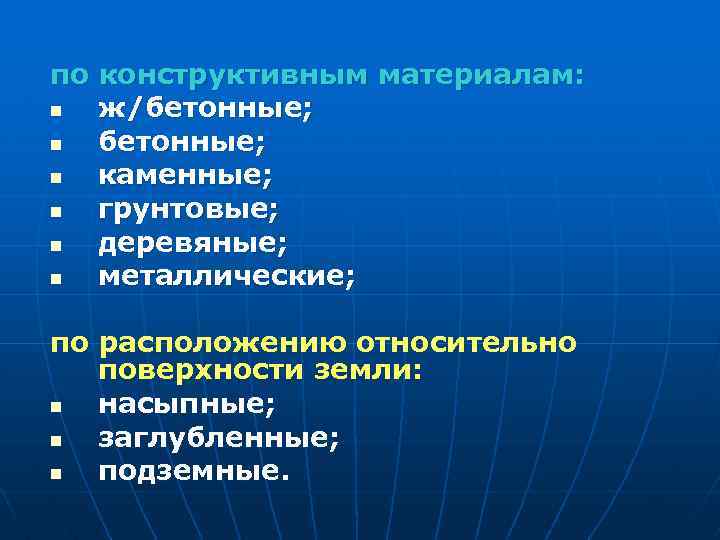

по конструктивным материалам: n ж/бетонные; n каменные; n грунтовые; n деревяные; n металлические; по расположению относительно поверхности земли: n насыпные; n заглубленные; n подземные.

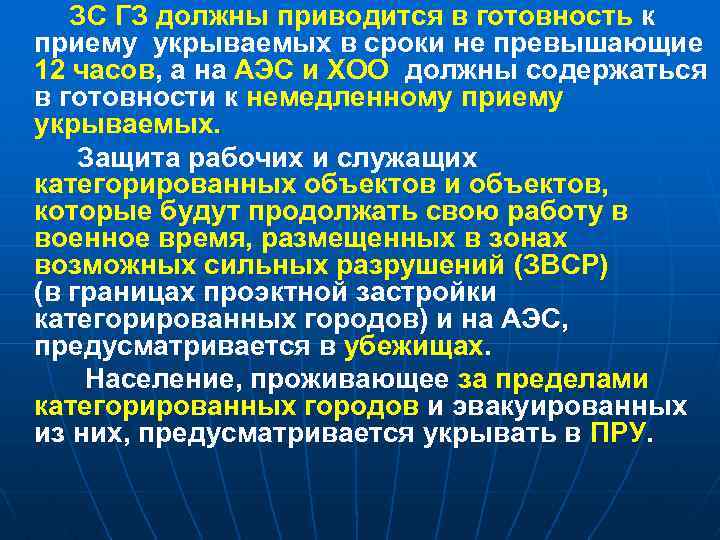

ЗС ГЗ должны приводится в готовность к приему укрываемых в сроки не превышающие 12 часов, а на АЭС и ХОО должны содержаться в готовности к немедленному приему укрываемых. Защита рабочих и служащих категорированных объектов и объектов, которые будут продолжать свою работу в военное время, размещенных в зонах возможных сильных разрушений (ЗВСР) (в границах проэктной застройки категорированных городов) и на АЭС, предусматривается в убежищах. Население, проживающее за пределами категорированных городов и эвакуированных из них, предусматривается укрывать в ПРУ.

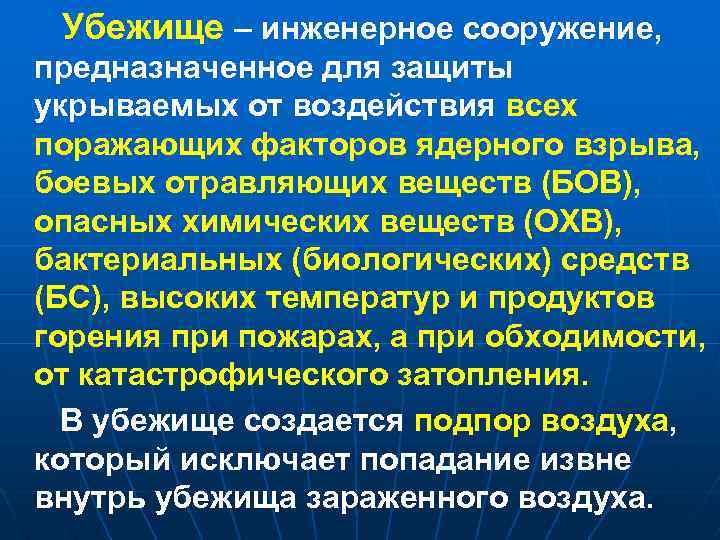

Убежище – инженерное сооружение, предназначенное для защиты укрываемых от воздействия всех поражающих факторов ядерного взрыва, боевых отравляющих веществ (БОВ), опасных химических веществ (ОХВ), бактериальных (биологических) средств (БС), высоких температур и продуктов горения при пожарах, а при обходимости, от катастрофического затопления. В убежище создается подпор воздуха, который исключает попадание извне внутрь убежища зараженного воздуха.

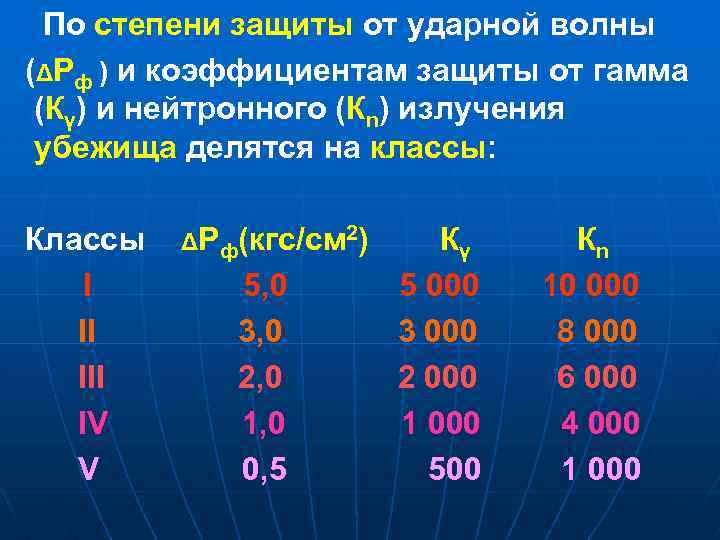

По степени защиты от ударной волны (ΔРф ) и коэффициентам защиты от гамма (Кγ) и нейтронного (Кn) излучения убежища делятся на классы: Классы І ІІ ІV V ΔРф(кгс/см 2) 5, 0 3, 0 2, 0 1, 0 0, 5 Кγ 5 000 3 000 2 000 1 000 500 Кn 10 000 8 000 6 000 4 000 1 000

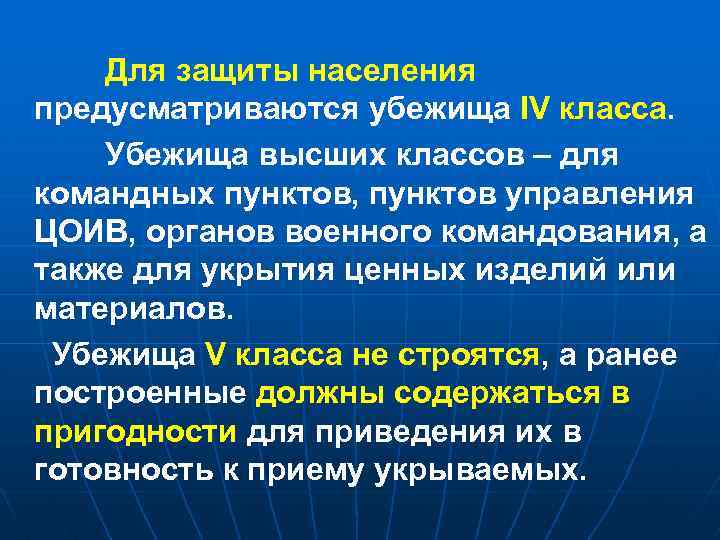

Для защиты населения предусматриваются убежища ІV класса. Убежища высших классов – для командных пунктов, пунктов управления ЦОИВ, органов военного командования, а также для укрытия ценных изделий или материалов. Убежища V класса не строятся, а ранее построенные должны содержаться в пригодности для приведения их в готовность к приему укрываемых.

Радиус сбора укрываемых в убежищах следует принимать при застройке территории одноэтажными зданиями – 500 м и многоэтажными – 400 м. При размещении убежищ в зоне возможного затопления или воздействия вторичных факторов ядерного взрыва допускается увеличение радиуса сбора для отдельных групп укрываемых до 1000 м, предусматривая при этом во входах убежища устройство тамбуров-шлюзов.

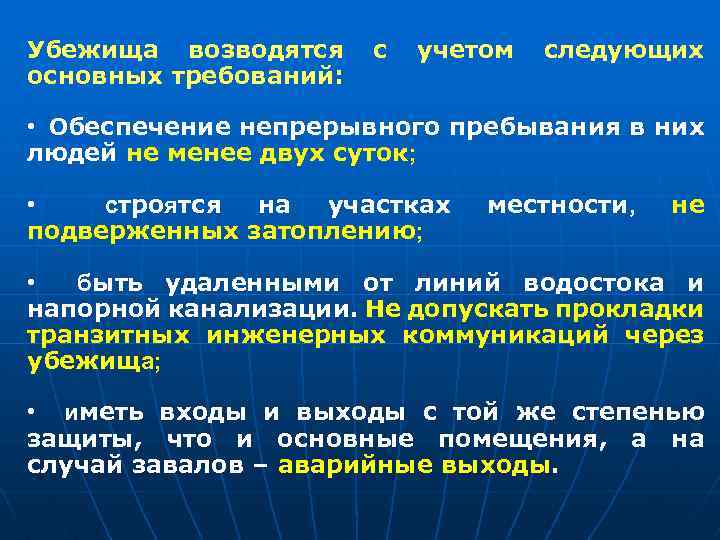

Убежища возводятся основных требований: с учетом следующих • Обеспечение непрерывного пребывания в них людей не менее двух суток; • строятся на участках подверженных затоплению; местности, не • быть удаленными от линий водостока и напорной канализации. Не допускать прокладки транзитных инженерных коммуникаций через убежища; • иметь входы и выходы с той же степенью защиты, что и основные помещения, а на случай завалов – аварийные выходы.

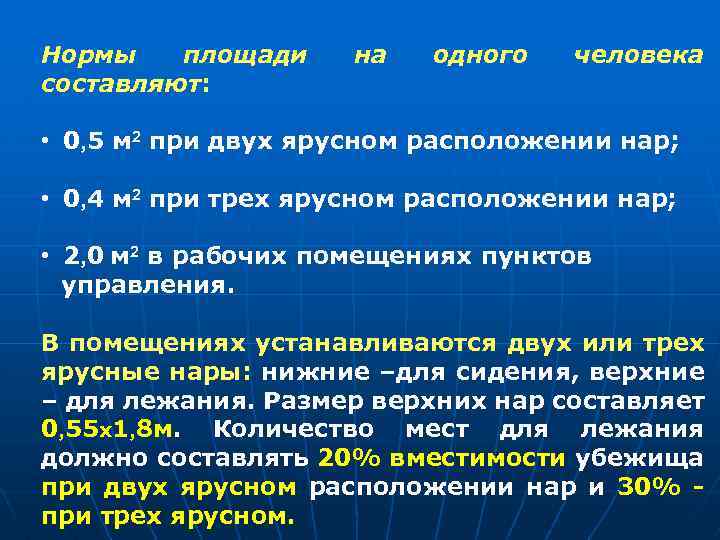

Нормы площади составляют: на одного человека • 0, 5 м 2 при двух ярусном расположении нар; • 0, 4 м 2 при трех ярусном расположении нар; • 2, 0 м 2 в рабочих помещениях пунктов управления. В помещениях устанавливаются двух или трех ярусные нары: нижние –для сидения, верхние – для лежания. Размер верхних нар составляет 0, 55 х1, 8 м. Количество мест для лежания должно составлять 20% вместимости убежища при двух ярусном расположении нар и 30% при трех ярусном.

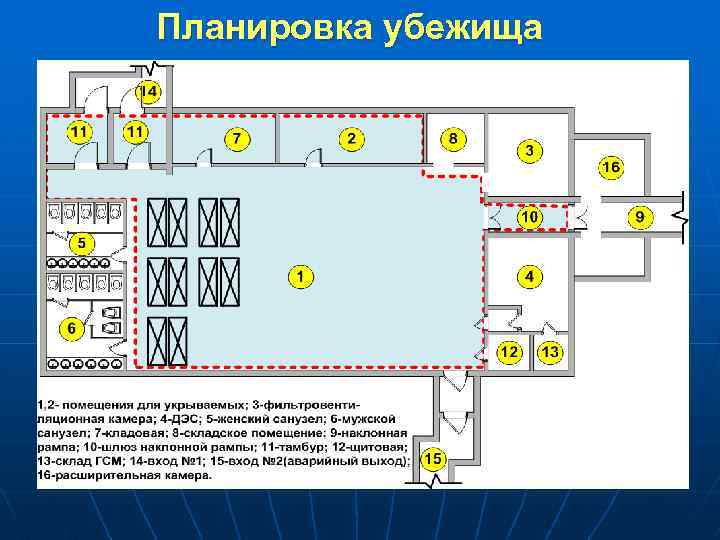

Планировка убежища

Убежища состоят из основных вспомогательных помещений. К основным относятся: • помещения для размещения укрываемых; • пунктов управления; • медицинских пунктов. К вспомогательным относятся: • помещения с ФВУ; • санитарные узлы; • кладовые для продуктов питания; • помещения для размещения ДЭС; • тамбур-шлюзы; • помещения для кислородных баллонов. и

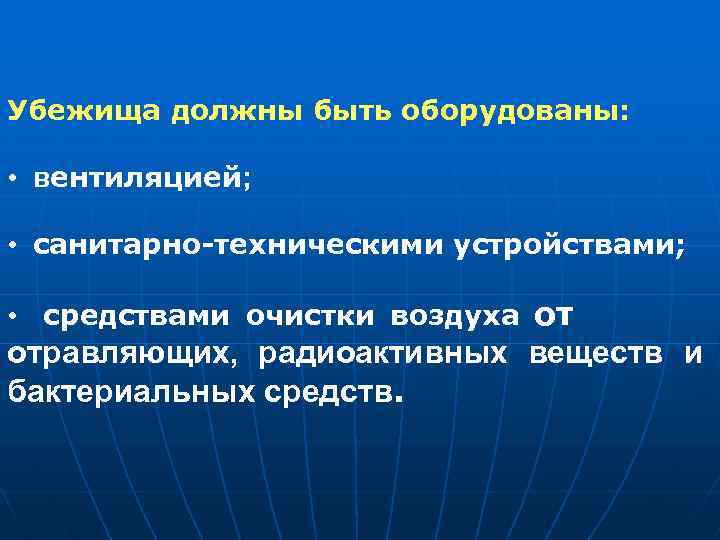

Убежища должны быть оборудованы: • вентиляцией; • санитарно-техническими устройствами; • средствами очистки воздуха от отравляющих, радиоактивных веществ и бактериальных средств.

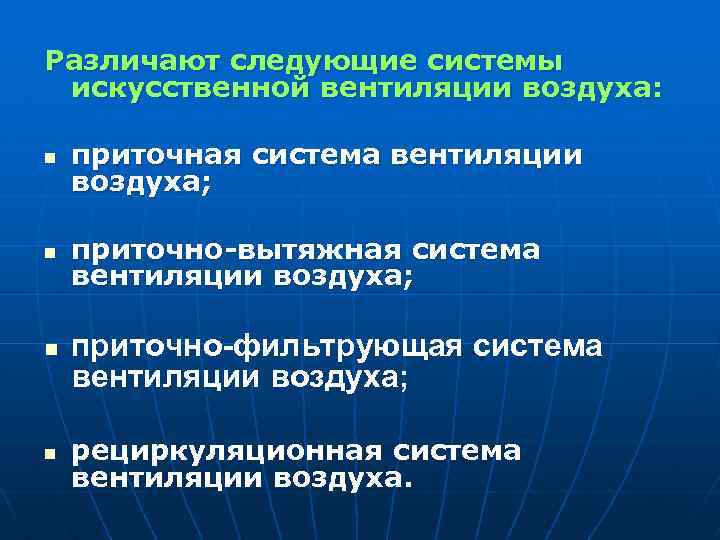

Различают следующие системы искусственной вентиляции воздуха: n приточная система вентиляции воздуха; n приточно-вытяжная система вентиляции воздуха; n n приточно-фильтрующая система вентиляции воздуха; рециркуляционная система вентиляции воздуха.

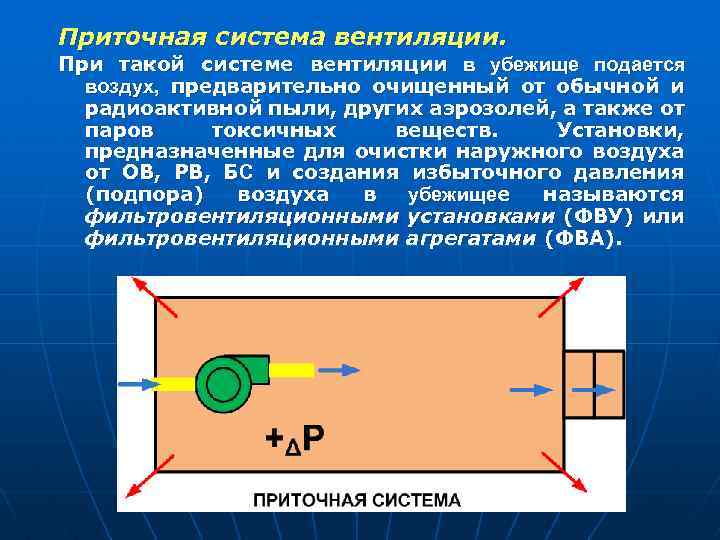

Приточная система вентиляции. При такой системе вентиляции в убежище подается воздух, предварительно очищенный от обычной и радиоактивной пыли, других аэрозолей, а также от паров токсичных веществ. Установки, предназначенные для очистки наружного воздуха от ОВ, РВ, БС и создания избыточного давления (подпора) воздуха в убежищее называются фильтровентиляционными установками (ФВУ) или фильтровентиляционными агрегатами (ФВА).

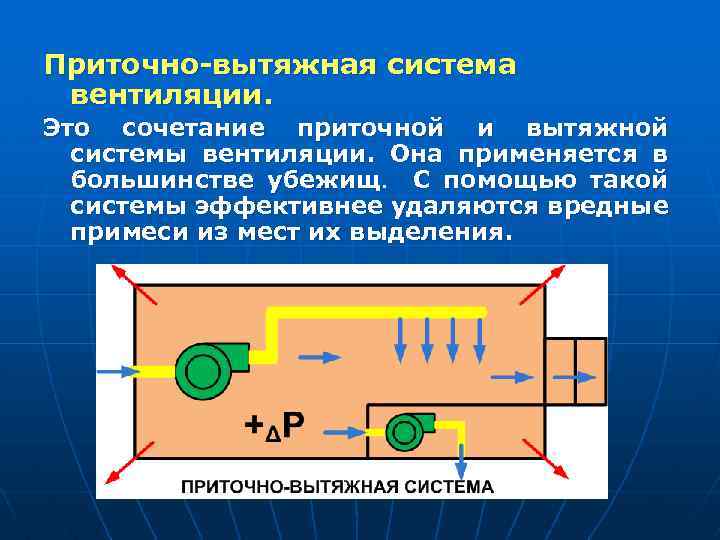

Приточно-вытяжная система вентиляции. Это сочетание приточной и вытяжной системы вентиляции. Она применяется в большинстве убежищ. С помощью такой системы эффективнее удаляются вредные примеси из мест их выделения.

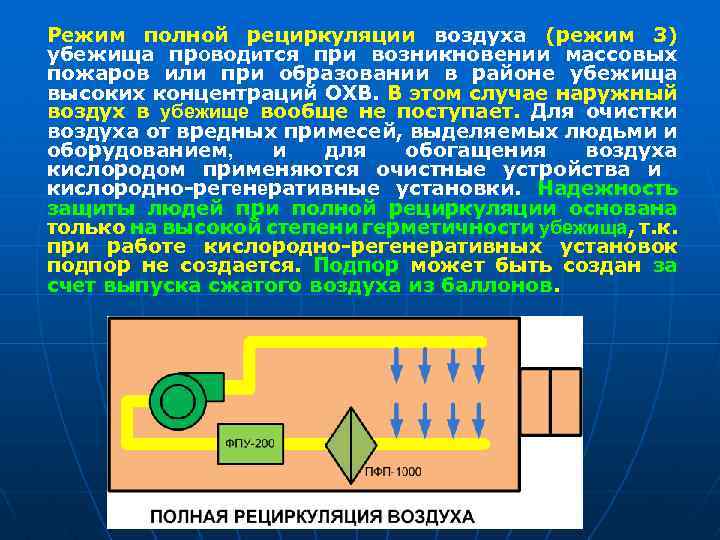

Режим полной рециркуляции воздуха (режим 3) убежища проводится при возникновении массовых пожаров или при образовании в районе убежища высоких концентраций ОХВ. В этом случае наружный воздух в убежище вообще не поступает. Для очистки воздуха от вредных примесей, выделяемых людьми и оборудованием, и для обогащения воздуха кислородом применяются очистные устройства и кислородно-регенеративные установки. Надежность защиты людей при полной рециркуляции основана только на высокой степени герметичности убежища, т. к. при работе кислородно-регенеративных установок подпор не создается. Подпор может быть создан за счет выпуска сжатого воздуха из баллонов.

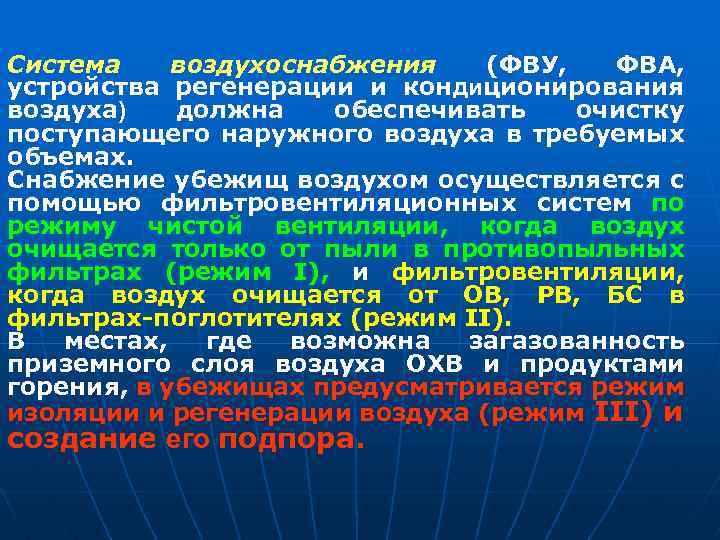

Система воздухоснабжения (ФВУ, ФВА, устройства регенерации и кондиционирования воздуха) должна обеспечивать очистку поступающего наружного воздуха в требуемых объемах. Снабжение убежищ воздухом осуществляется с помощью фильтровентиляционных систем по режиму чистой вентиляции, когда воздух очищается только от пыли в противопыльных фильтрах (режим I), и фильтровентиляции, когда воздух очищается от ОВ, РВ, БС в фильтрах-поглотителях (режим II). В местах, где возможна загазованность приземного слоя воздуха ОХВ и продуктами горения, в убежищах предусматривается режим изоляции и регенерации воздуха (режим III) и создание его подпора.

Количество наружного воздуха, подаваемого в убежище, принимается: n при режиме I - от 8 до 13 м 3/чел. в час; n при режиме II – 2 м 3/чел. в час. В климатических зонах, где средняя температура самого жаркого месяца составляет 25300 С, для режима II в убежищах допускается увеличение количества подаваемого воздуха до 10 м 3/чел. в час.

Водоснабжение и канализация убежища осуществляется на базе городских и объектовых водопроводных и канализационных сетей. На случай их отключения создаются аварийные запасы воды (из расчета 3 литра на 1 человека в сутки) и аварийные резервуары для сбора стоков. Запас продуктов питания создается из расчета не менее чем на двое суток для каждого укрываемого. Отопление убежищ осуществляется от отопительной сети предприятия (сооружения) по самостоятельным ответвлениям, отключаемым при заполнении убежища людьми.

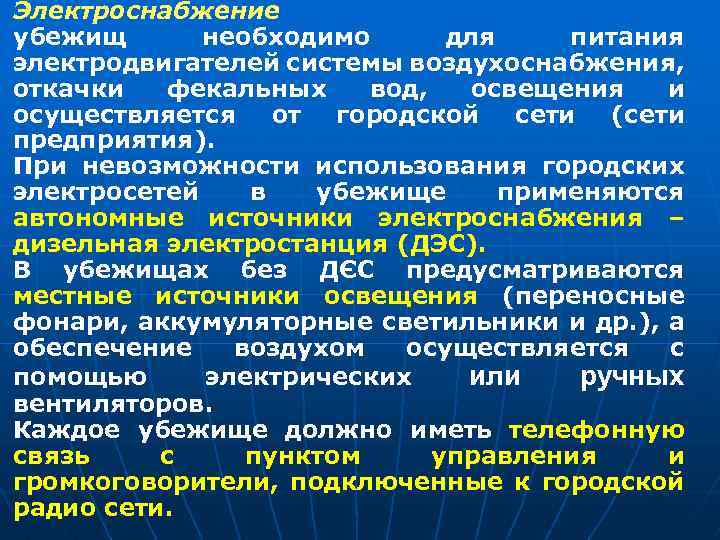

Электроснабжение убежищ необходимо для питания электродвигателей системы воздухоснабжения, откачки фекальных вод, освещения и осуществляется от городской сети (сети предприятия). При невозможности использования городских электросетей в убежище применяются автономные источники электроснабжения – дизельная электростанция (ДЭС). В убежищах без ДЄС предусматриваются местные источники освещения (переносные фонари, аккумуляторные светильники и др. ), а обеспечение воздухом осуществляется с помощью электрических или ручных вентиляторов. Каждое убежище должно иметь телефонную связь с пунктом управления и громкоговорители, подключенные к городской радио сети.

Маркировка трубопроводов в защитном сооружении -воздуховоды режима чистой вентиляции; -воздуховоды режима фильтровентиляции; -воздуховоды режима изоляции(регенерации) и трубы системы пожаротушения; -трубопроводы электропроводки; -водопроводные трубы; -трубы отопления и маслопроводы ДЭС;

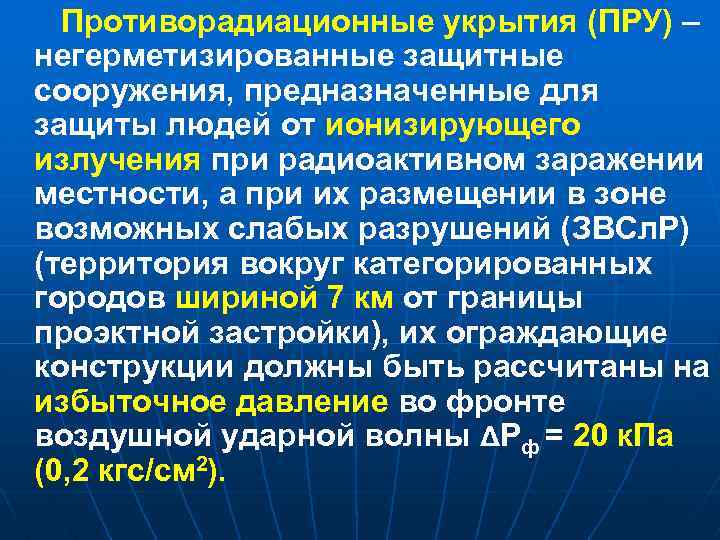

Противорадиационные укрытия (ПРУ) – негерметизированные защитные сооружения, предназначенные для защиты людей от ионизирующего излучения при радиоактивном заражении местности, а при их размещении в зоне возможных слабых разрушений (ЗВСл. Р) (территория вокруг категорированных городов шириной 7 км от границы проэктной застройки), их ограждающие конструкции должны быть рассчитаны на избыточное давление во фронте воздушной ударной волны ΔРф = 20 к. Па (0, 2 кгс/см 2).

Коэффициент защиты по гамма излучению (Кγ) для ПРУ, размещенных вне ЗВСР, должен быть Кγ = 200 – для работающих смен предприятий 1 -й и 2 -й категории по ГЗ (ГО). В зонах возможного опасного р/а заражения (ЗВОРЗ) (зона территории шириной 20 км, прилегающая к ЗВСл. Р): Кγ = 200 – для работающих смен некатегорированных объектов и лечебных учреждений, разварачиваемых в особый период; n К = 100 – для остального n

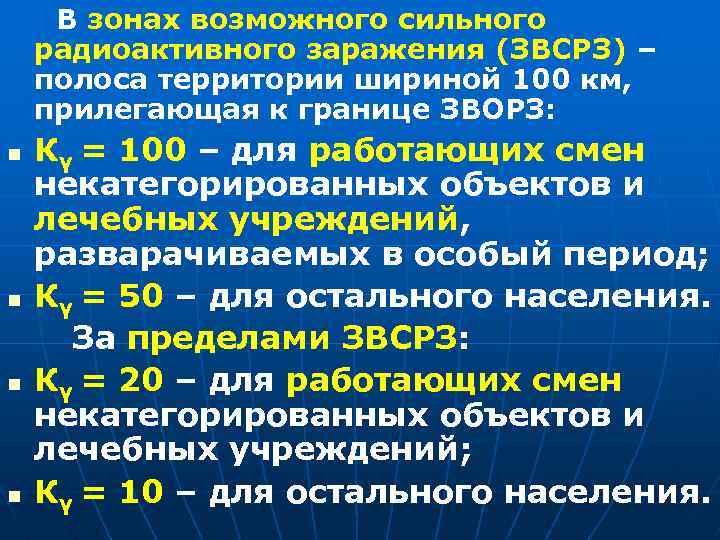

В зонах возможного сильного радиоактивного заражения (ЗВСРЗ) – полоса территории шириной 100 км, прилегающая к границе ЗВОРЗ: n n Кγ = 100 – для работающих смен некатегорированных объектов и лечебных учреждений, разварачиваемых в особый период; Кγ = 50 – для остального населения. За пределами ЗВСРЗ: Кγ = 20 – для работающих смен некатегорированных объектов и лечебных учреждений; Кγ = 10 – для остального населения.

Инженерно-технические мероприятия гражданской защиты (ДБН В. 1. 2 -4 -2006) ЗВС РЗ 10 0 к м ЗВО км 20 К=20 РЗ м 7 к ЗВС л. Р ЗВС Р К=200 ΔРф = 20 к. Па К=100 К=50 К=10 Условные обозначения: Убежище ПРУ

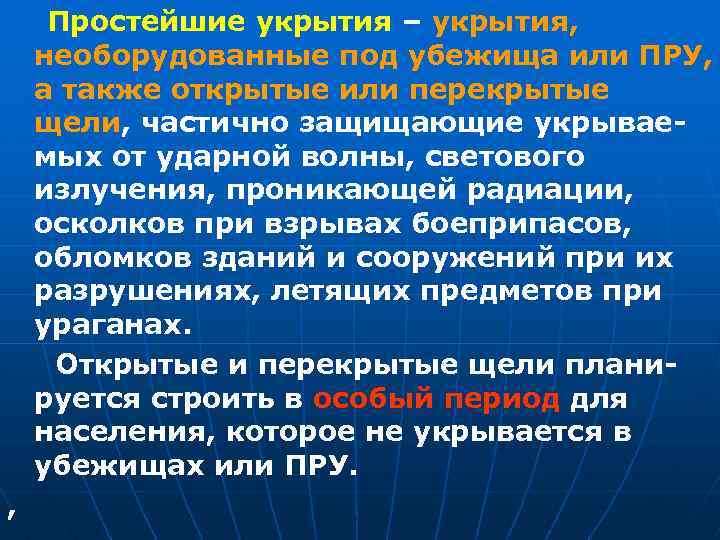

Простейшие укрытия – укрытия, необорудованные под убежища или ПРУ, а также открытые или перекрытые щели, частично защищающие укрываемых от ударной волны, светового излучения, проникающей радиации, осколков при взрывах боеприпасов, обломков зданий и сооружений при их разрушениях, летящих предметов при ураганах. Открытые и перекрытые щели планируется строить в особый период для населения, которое не укрывается в убежищах или ПРУ. ,

2 -й учебный вопрос Порядок эксплуатации и содержания защитных сооружений

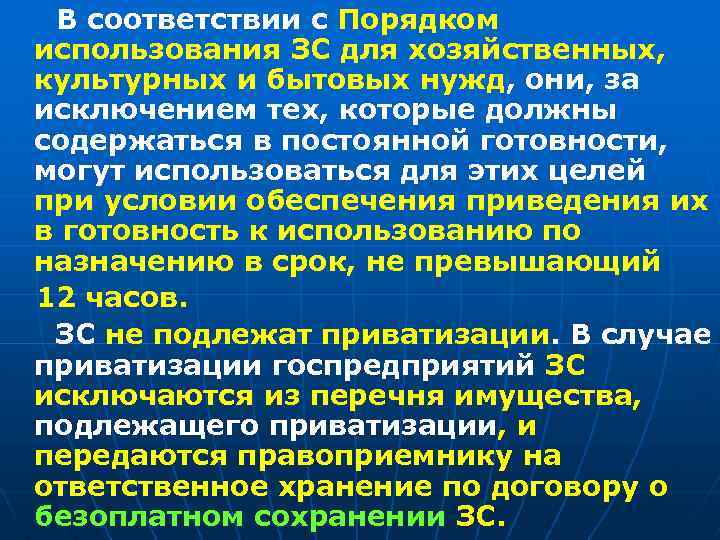

В соответствии с Порядком использования ЗС для хозяйственных, культурных и бытовых нужд, они, за исключением тех, которые должны содержаться в постоянной готовности, могут использоваться для этих целей при условии обеспечения приведения их в готовность к использованию по назначению в срок, не превышающий 12 часов. ЗС не подлежат приватизации. В случае приватизации госпредприятий ЗС исключаются из перечня имущества, подлежащего приватизации, и передаются правоприемнику на ответственное хранение по договору о безоплатном сохранении ЗС.

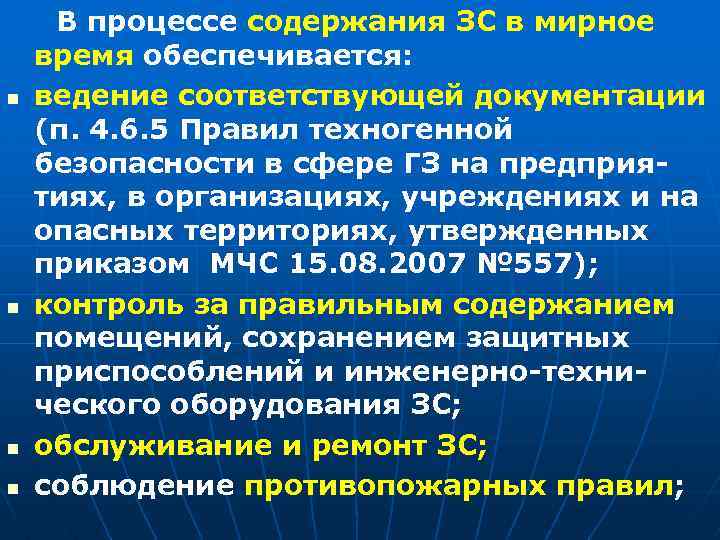

n n В процессе содержания ЗС в мирное время обеспечивается: ведение соответствующей документации (п. 4. 6. 5 Правил техногенной безопасности в сфере ГЗ на предприятиях, в организациях, учреждениях и на опасных территориях, утвержденных приказом МЧС 15. 08. 2007 № 557); контроль за правильным содержанием помещений, сохранением защитных приспособлений и инженерно-технического оборудования ЗС; обслуживание и ремонт ЗС; соблюдение противопожарных правил;

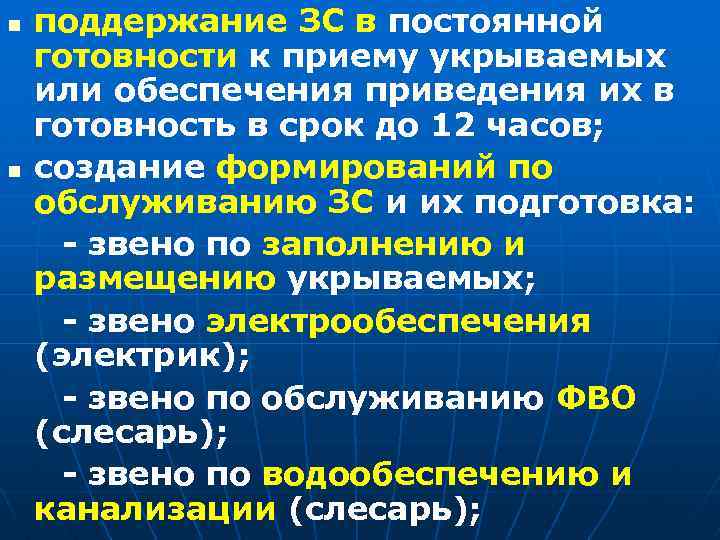

n n поддержание ЗС в постоянной готовности к приему укрываемых или обеспечения приведения их в готовность в срок до 12 часов; создание формирований по обслуживанию ЗС и их подготовка: - звено по заполнению и размещению укрываемых; - звено электрообеспечения (электрик); - звено по обслуживанию ФВО (слесарь); - звено по водообеспечению и канализации (слесарь);

n n - звено связи и разведки (телефонист, разведчик-химик, разведчикдозиметрист); - медицинское звено (врач, фельдшер, сандружинница); - звено организации питания. Звенья назначаются в каждом убежище, а в ПРУ – при вместимости более 50 чел. При меньшей вместимости назначаются старшие из числа укрываемых. разработка функциональных обязанностей для персонала формирований по обслуживанию ЗС; комплексные проверки, специальные и плановые осмотры ЗС.

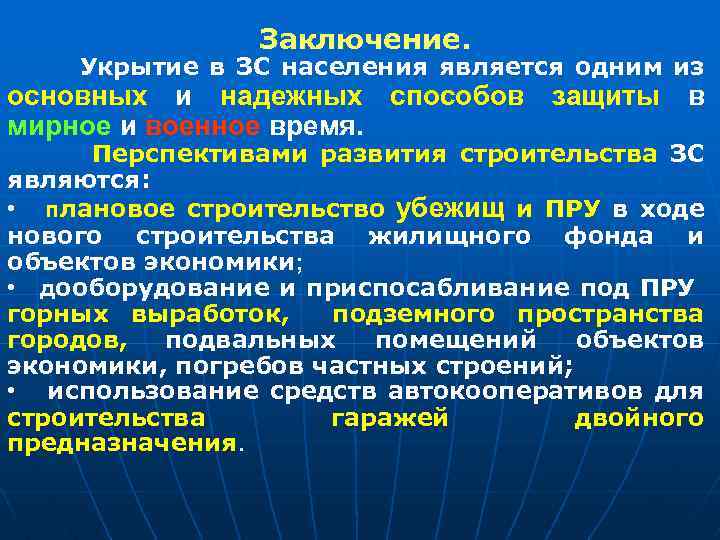

Заключение. Укрытие в ЗС населения является одним из основных и надежных способов защиты в мирное и военное время. Перспективами развития строительства ЗС являются: • плановое строительство убежищ и ПРУ в ходе нового строительства жилищного фонда и объектов экономики; • дооборудование и приспосабливание под ПРУ горных выработок, подземного пространства городов, подвальных помещений объектов экономики, погребов частных строений; • использование средств автокооперативов для строительства гаражей двойного предназначения.
