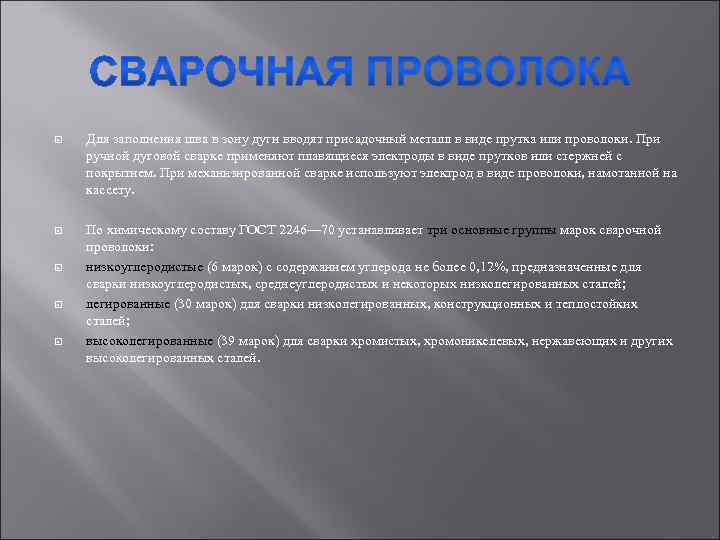

Для заполнения шва в зону дуги вводят присадочный металл в виде прутка или проволоки. При ручной дуговой сварке применяют плавящиеся электроды в виде прутков или стержней с покрытием. При механизированной сварке используют электрод в виде проволоки, намотанной на кассету. По химическому составу ГОСТ 2246— 70 устанавливает три основные группы марок сварочной проволоки: низкоуглеродистые (6 марок) с содержанием углерода не более 0, 12%, предназначенные для сварки низкоуглеродистых, среднеуглеродистых и некоторых низколегированных сталей; легированные (30 марок) для сварки низколегированных, конструкционных и теплостойких сталей; высоколегированные (39 марок) для сварки хромистых, хромоникелевых, нержавеющих и других высоколегированных сталей.

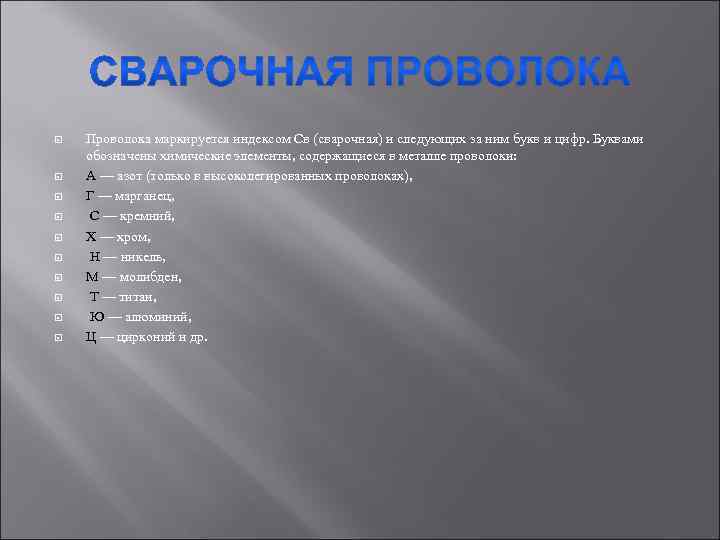

Проволока маркируется индексом Св (сварочная) и следующих за ним букв и цифр. Буквами обозначены химические элементы, содержащиеся в металле проволоки: А — азот (только в высоколегированных проволоках), Г — марганец, С — кремний, X — хром, Н — никель, М — молибден, Т — титан, Ю — алюминий, Ц — цирконий и др.

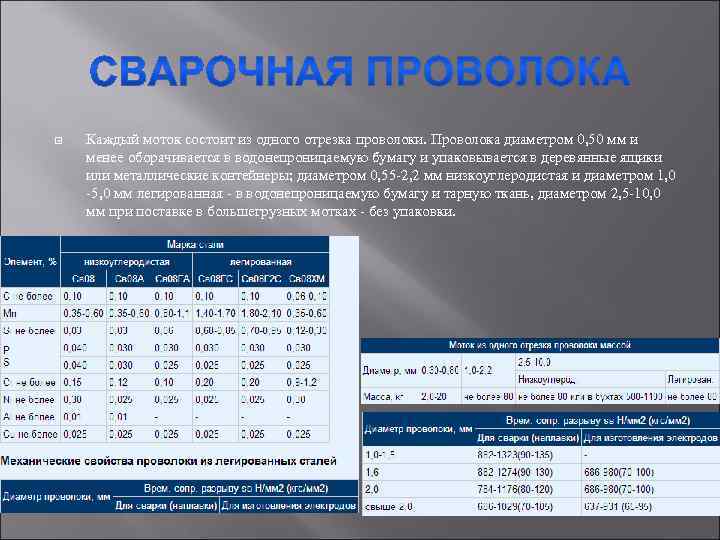

Каждый моток состоит из одного отрезка проволоки. Проволока диаметром 0, 50 мм и менее оборачивается в водонепроницаемую бумагу и упаковывается в деревянные ящики или металлические контейнеры; диаметром 0, 55 -2, 2 мм низкоуглеродистая и диаметром 1, 0 -5, 0 мм легированная - в водонепроницаемую бумагу и тарную ткань, диаметром 2, 5 -10, 0 мм при поставке в большегрузных мотках - без упаковки.

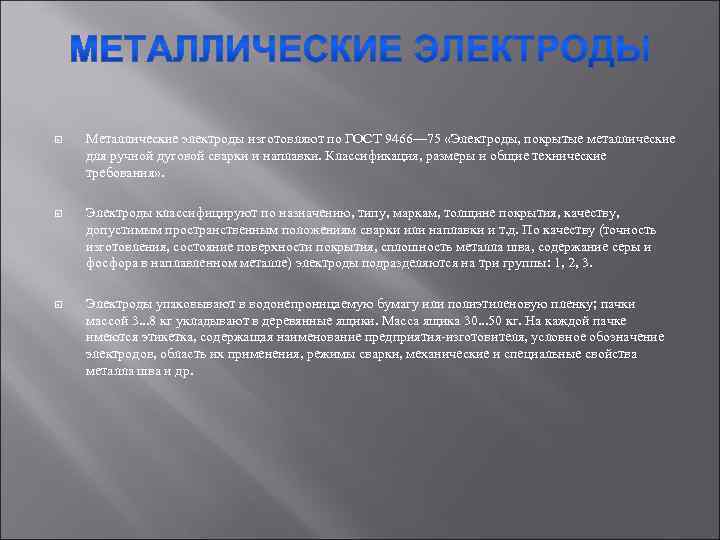

Металлические электроды изготовляют по ГОСТ 9466— 75 «Электроды, покрытые металлические для ручной дуговой сварки и наплавки. Классификация, размеры и общие технические требования» . Электроды классифицируют по назначению, типу, маркам, толщине покрытия, качеству, допустимым пространственным положениям сварки или наплавки и т. д. По качеству (точность изготовления, состояние поверхности покрытия, сплошность металла шва, содержание серы и фосфора в наплавленном металле) электроды подразделяются на три группы: 1, 2, 3. Электроды упаковывают в водонепроницаемую бумагу или полиэтиленовую пленку; пачки массой 3. . . 8 кг укладывают в деревянные ящики. Масса ящика 30. . . 50 кг. На каждой пачке имеются этикетка, содержащая наименование предприятия-изготовителя, условное обозначение электродов, область их применения, режимы сварки, механические и специальные свойства металла шва и др.

Электроды, изготовленные по ГОСТу, обеспечивают устойчивое горение дуги и спокойное равномерное плавление покрытия. Шлак ровным слоем покрывает наплавляемый металл и легко удаляется после остывания. Трещины, газовые поры и шлаковые включения в сварном шве не образуются. Содержание серы и фосфора в металле сварного шва при сварке низкоуглеродистых и низколегированных конструкционных сталей не превышает 0, 05%, а при сварке легированных сталей повышенной прочности — 0, 04%. Сварные швы высоколегированных сталей содержат серы не более 0, 025% и фосфора не более 0, 03% ВРМ-12, ОЗС-4, МР-3, АНО-4, предназначенные для сварки низкоуглеродистых и низко тегированных сталей. В конструкциях, к которым предъявляются повышенные требования пластичности и вязкости сварных швов, для сварки применяют электроды УОНИИ-13/45, СМ-11, УОНИИ-13/55, СК 2 -50 и другие этих же типов в зависимости от требований к электродам, указанным в проекте. Электроды ОЗС-18 и КД-П предназначены для сваркн низколегированной атмосфернокоррозионностойкой стали. электроды ВСФ-65 У — для сварки конструкций из высокопрочной низколегированной стали. Для сварки высоколегированных сталей используют электроды ОЗЛ-6, ЦЛ-11, 03 Л-8.

Выполнил: Дергунов Сергей Александрович
