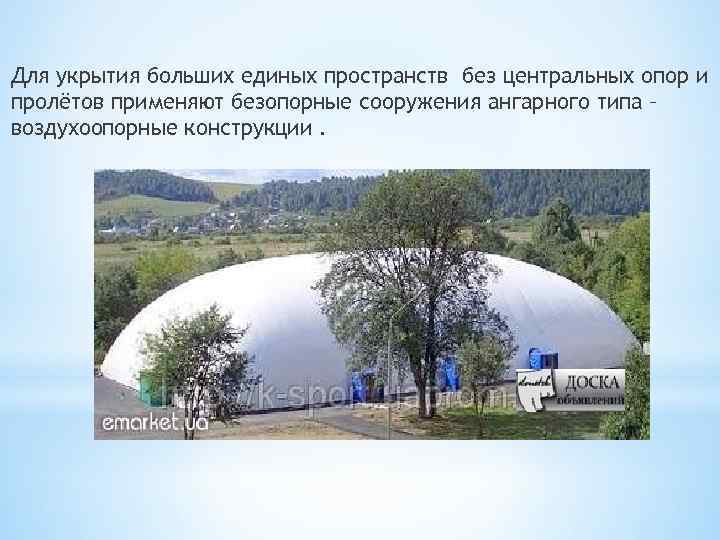

Для укрытия больших единых пространств без центральных опор и пролётов применяют безопорные сооружения ангарного типа – воздухоопорные конструкции.

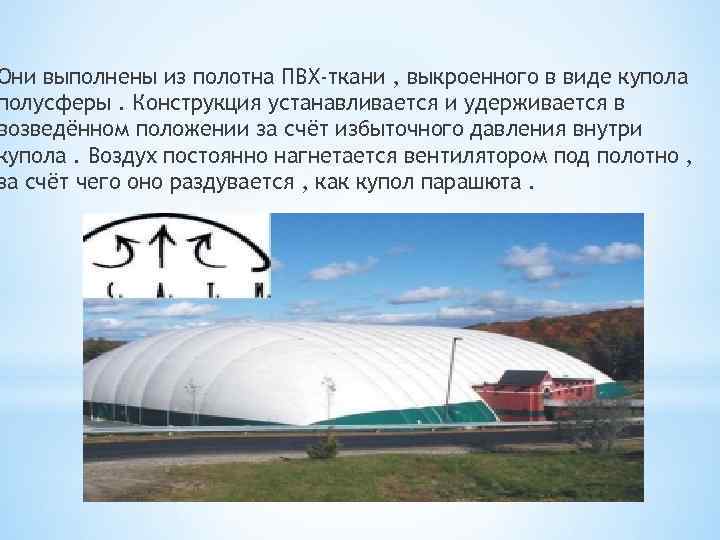

Они выполнены из полотна ПВХ-ткани , выкроенного в виде купола полусферы. Конструкция устанавливается и удерживается в возведённом положении за счёт избыточного давления внутри купола. Воздух постоянно нагнетается вентилятором под полотно , за счёт чего оно раздувается , как купол парашюта.

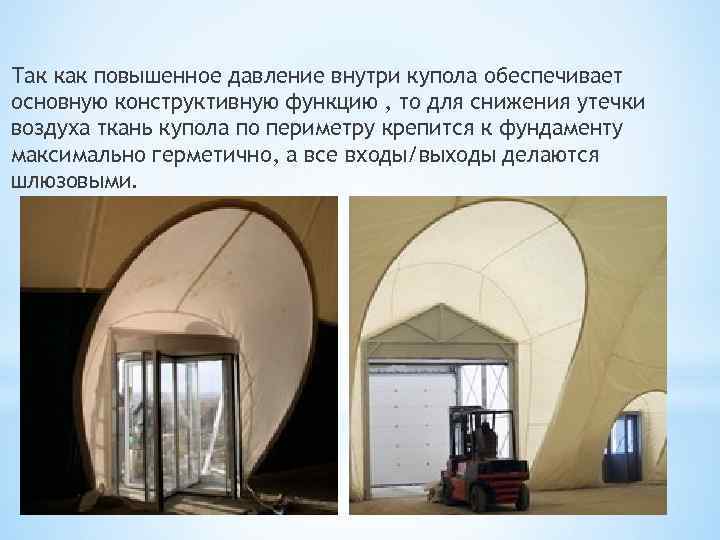

Так как повышенное давление внутри купола обеспечивает основную конструктивную функцию , то для снижения утечки воздуха ткань купола по периметру крепится к фундаменту максимально герметично, а все входы/выходы делаются шлюзовыми.

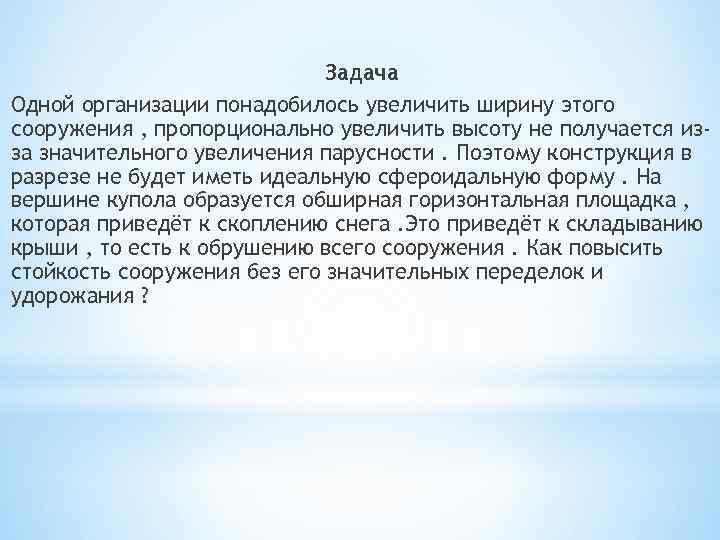

Задача Одной организации понадобилось увеличить ширину этого сооружения , пропорционально увеличить высоту не получается изза значительного увеличения парусности. Поэтому конструкция в разрезе не будет иметь идеальную сфероидальную форму. На вершине купола образуется обширная горизонтальная площадка , которая приведёт к скоплению снега. Это приведёт к складыванию крыши , то есть к обрушению всего сооружения. Как повысить стойкость сооружения без его значительных переделок и удорожания ?

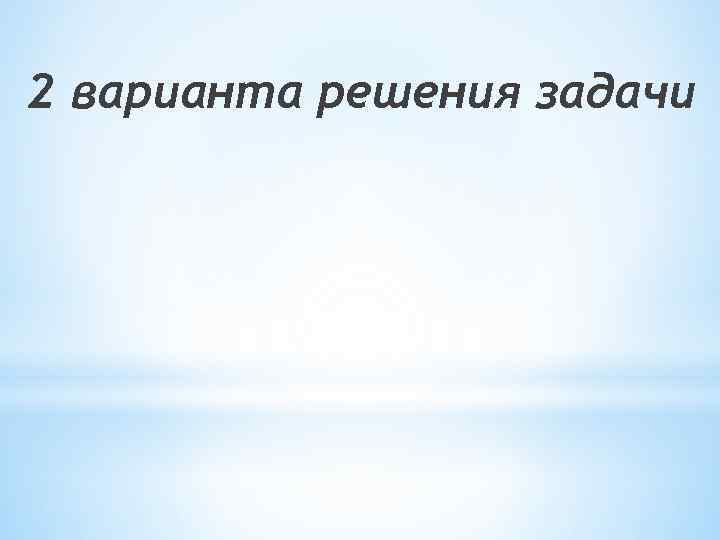

2 варианта решения задачи

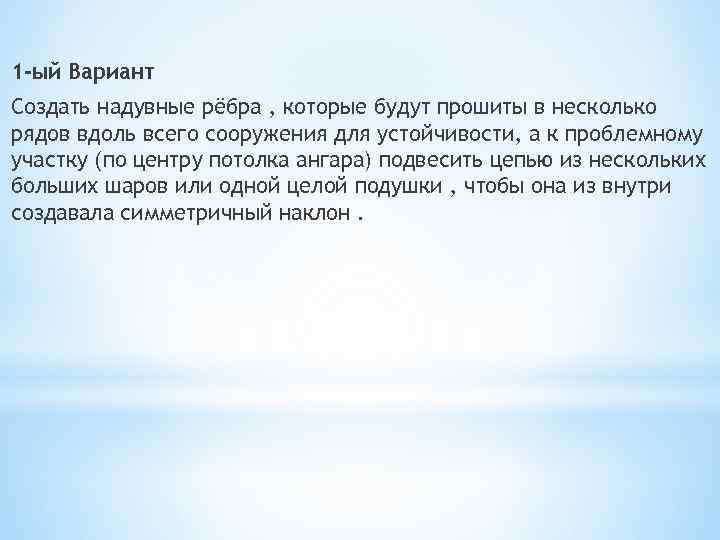

1 -ый Вариант Создать надувные рёбра , которые будут прошиты в несколько рядов вдоль всего сооружения для устойчивости, а к проблемному участку (по центру потолка ангара) подвесить цепью из нескольких больших шаров или одной целой подушки , чтобы она из внутри создавала симметричный наклон.

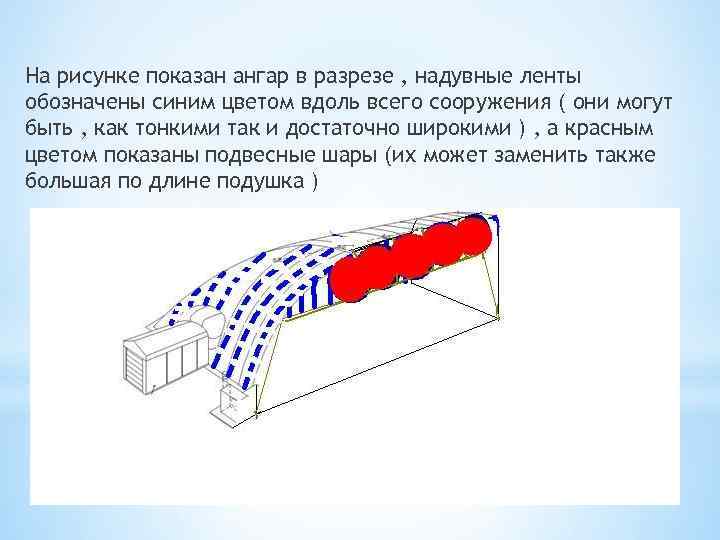

На рисунке показан ангар в разрезе , надувные ленты обозначены синим цветом вдоль всего сооружения ( они могут быть , как тонкими так и достаточно широкими ) , а красным цветом показаны подвесные шары (их может заменить также большая по длине подушка )

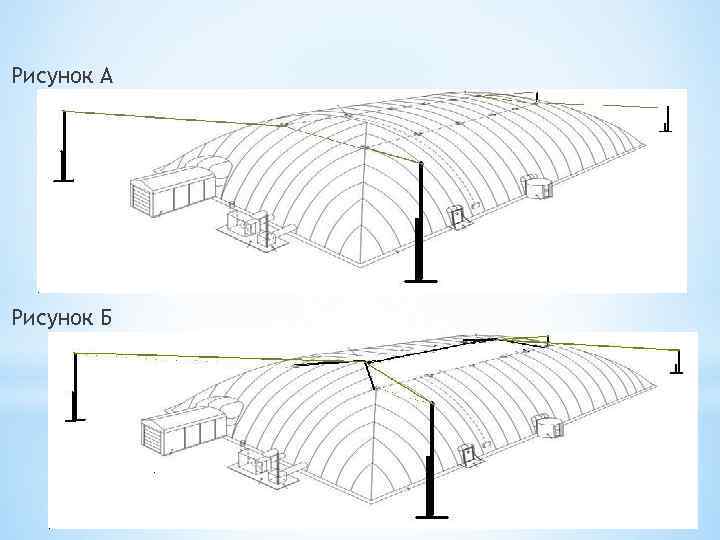

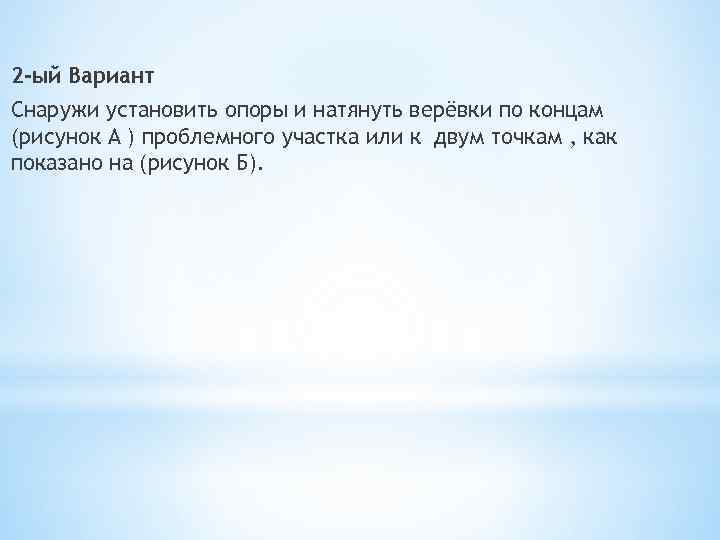

2 -ый Вариант Снаружи установить опоры и натянуть верёвки по концам (рисунок А ) проблемного участка или к двум точкам , как показано на (рисунок Б).
Рисунок А Рисунок Б
