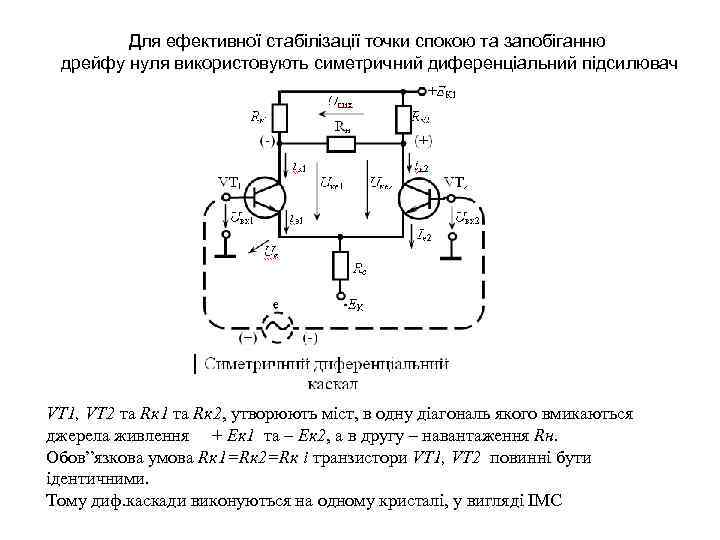

Для ефективної стабілізації точки спокою та запобіганню дрейфу нуля використовують симетричний диференціальний підсилювач VТ 1, VТ 2 та Rк 1 та Rк 2, утворюють міст, в одну діагональ якого вмикаються джерела живлення + Eк 1 та – Eк 2, а в другу – навантаження Rн. Обов”язкова умова Rк 1=Rк 2=Rк і транзистори VТ 1, VТ 2 повинні бути ідентичними. Тому диф. каскади виконуються на одному кристалі, у вигляді ІМС

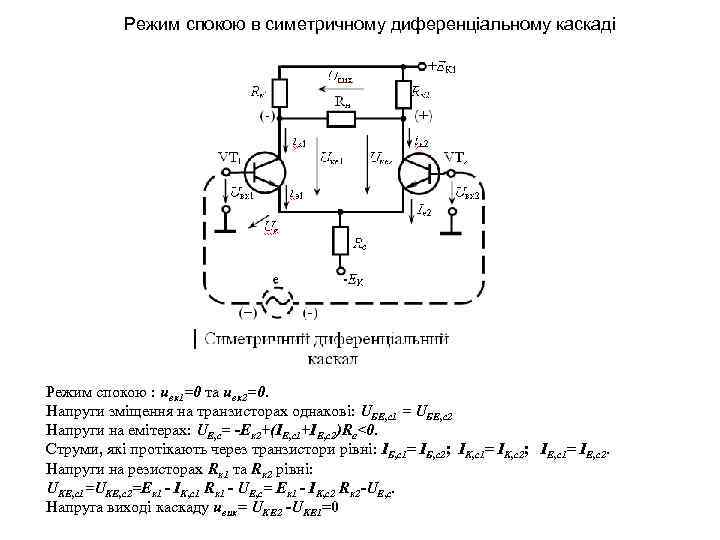

Режим спокою в симетричному диференціальному каскаді Режим спокою : uвх1=0 та uвх2=0. Напруги зміщення на транзисторах однакові: UБЕ, с1 = UБЕ, с2 Напруги на емітерах: UЕ, с= -Eк 2+(IЕ, с1+IЕ, с2)Re<0. Струми, які протікають через транзистори рівні: IБ, с1= IБ, с2; IК, с1= IК, с2; IЕ, с1= IЕ, с2. Напруги на резисторах Rк 1 та Rк 2 рівні: UКЕ, с1=UКЕ, с2=Eк 1 - IК, с1 Rк 1 - UЕ, с= Eк 1 - IК, с2 Rк 2 -UЕ, с. Напруга виході каскаду uвих= UКЕ 2 -UКЕ 1=0

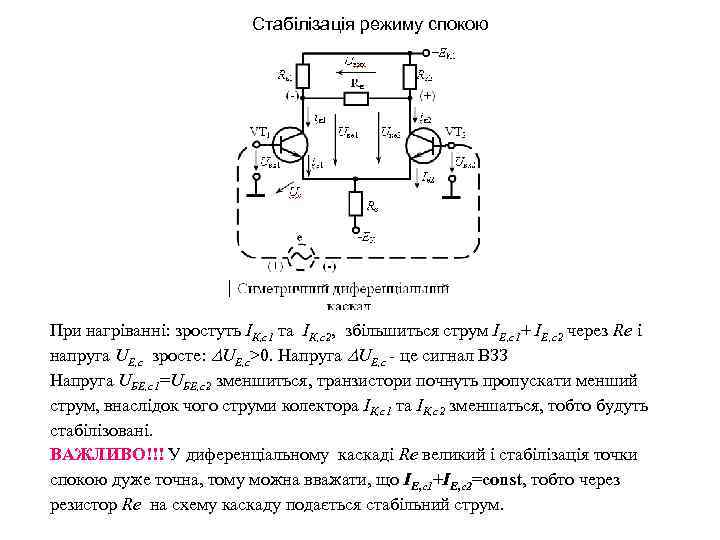

Стабілізація режиму спокою При нагріванні: зростуть IК, с1 та IК, с2, збільшиться струм IЕ, с1+ IЕ, с2 через Re і напруга UЕ, с зросте: UЕ, с>0. Напруга UЕ, с - це сигнал ВЗЗ Напруга UБЕ, с1=UБЕ, с2 зменшиться, транзистори почнуть пропускати менший струм, внаслідок чого струми колектора IК, с1 та IК, с2 зменшаться, тобто будуть стабілізовані. ВАЖЛИВО!!! У диференціальному каскаді Re великий і стабілізація точки спокою дуже точна, тому можна вважати, що IЕ, с1+IЕ, с2=const, тобто через резистор Re на схему каскаду подається стабільний струм.

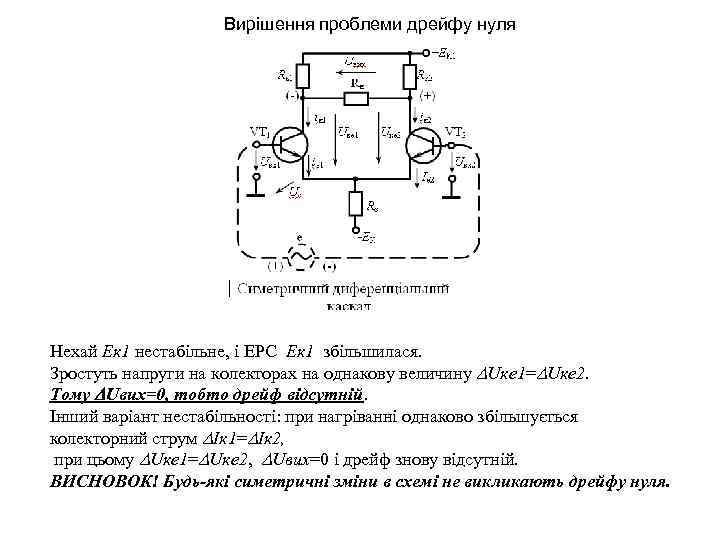

Вирішення проблеми дрейфу нуля Нехай Eк 1 нестабільне, і ЕРС Eк 1 збільшилася. Зростуть напруги на колекторах на однакову величину Uке 1= Uке 2. Тому Uвих=0, тобто дрейф відсутній. Інший варіант нестабільності: при нагріванні однаково збільшується колекторний струм Iк 1= Iк 2, при цьому Uке 1= Uке 2, Uвих=0 і дрейф знову відсутній. ВИСНОВОК! Будь-які симетричні зміни в схемі не викликають дрейфу нуля.
Підсилювальні властивості каскаду Джерело сигналу вмикається між базами транзисторів На базу VТ 1 прикладена uвх1=e/2. Нехай e>0, тоді отримуєм приріст Iб 1 та Iк 1=( +1) Iб 1 Збільшення струму iк 1, що протікає через Rк 1, знижує напругу uке 1: Uке 1<0. До входу VТ 2 прикладена uвх2= -е/2, що викликає зменшення струму бази - Iб 2 та зменшення струму колектора VТ 2 на значення Iк 2= -( +1) Iб 2. Напруга uке 2 збільшується: Uке>0. На навантаженні uвих= Uке 2 - Uке 1=2 Uке 2. ВАЖЛИВО!!! При uвх1= – uвх2, Iе 1= - Iе 2, тому iе 1+ iе 2=const, тобто сигнал ЗЗ Uе =0 і падіння напруги на Re не впливає на коефіцієнт підсилення.
