ДИЗАЙН СРЕДЫ ОСНОВЫ ХУДОЖЕСТВЕННОГО КОНСТРУКТИВНОГО И ФУНКЦИОНАЛЬНОГО ПРОЕКТИРОВАНИЯ

ДИЗАЙН СРЕДЫ ОСНОВЫ ХУДОЖЕСТВЕННОГО, КОНСТРУКТИВНОГО И ФУНКЦИОНАЛЬНОГО ПРОЕКТИРОВАНИЯ

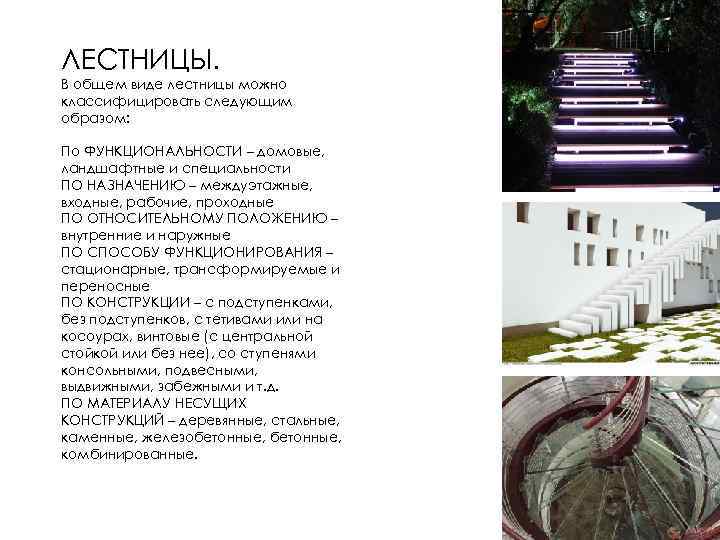

ЛЕСТНИЦЫ. В общем виде лестницы можно классифицировать следующим образом: По ФУНКЦИОНАЛЬНОСТИ – домовые, ландшафтные и специальности ПО НАЗНАЧЕНИЮ – междуэтажные, входные, рабочие, проходные ПО ОТНОСИТЕЛЬНОМУ ПОЛОЖЕНИЮ – внутренние и наружные ПО СПОСОБУ ФУНКЦИОНИРОВАНИЯ – стационарные, трансформируемые и переносные ПО КОНСТРУКЦИИ – с подступенками, без подступенков, с тетивами или на косоурах, винтовые (с центральной стойкой или без нее), со ступенями консольными, подвесными, выдвижными, забежными и т. д. ПО МАТЕРИАЛУ НЕСУЩИХ КОНСТРУКЦИЙ – деревянные, стальные, каменные, железобетонные, комбинированные.

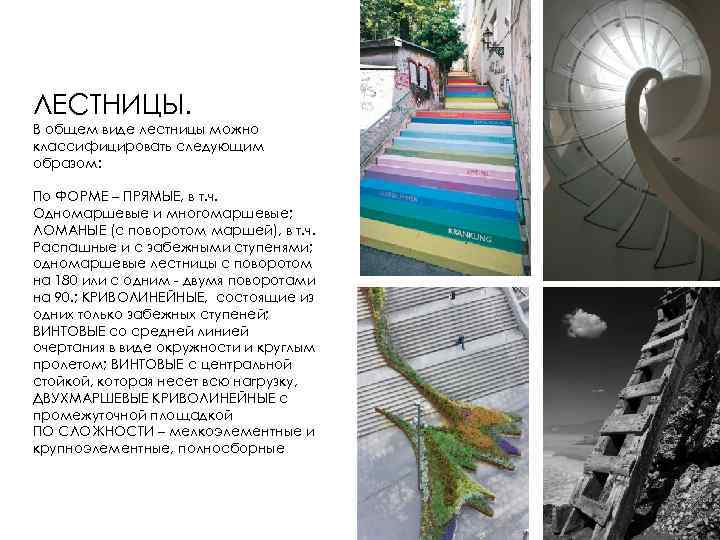

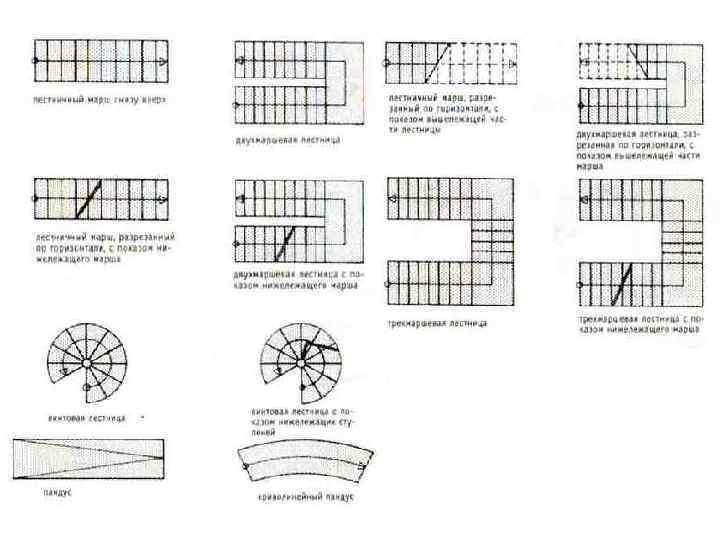

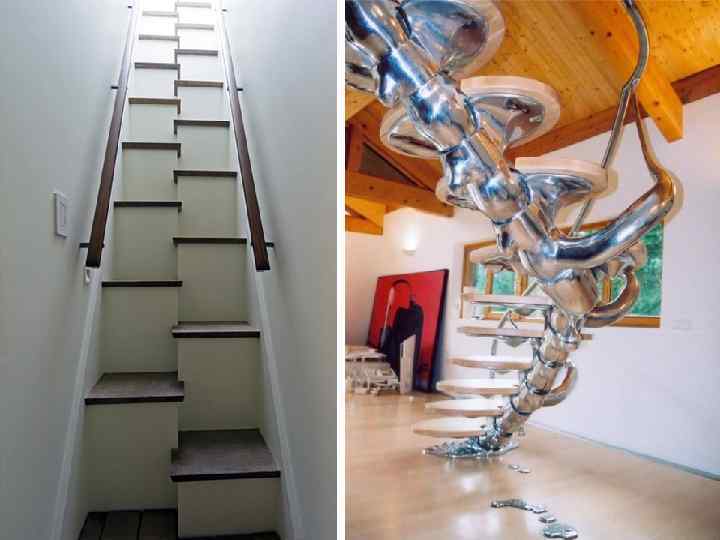

ЛЕСТНИЦЫ. В общем виде лестницы можно классифицировать следующим образом: По ФОРМЕ – ПРЯМЫЕ, в т. ч. Одномаршевые и многомаршевые; ЛОМАНЫЕ (с поворотом маршей), в т. ч. Распашные и с забежными ступенями; одномаршевые лестницы с поворотом на 180 или с одним - двумя поворотами на 90. ; КРИВОЛИНЕЙНЫЕ, состоящие из одних только забежных ступеней; ВИНТОВЫЕ со средней линией очертания в виде окружности и круглым пролетом; ВИНТОВЫЕ с центральной стойкой, которая несет всю нагрузку, ДВУХМАРШЕВЫЕ КРИВОЛИНЕЙНЫЕ с промежуточной площадкой ПО СЛОЖНОСТИ – мелкоэлементные и крупноэлементные, полносборные

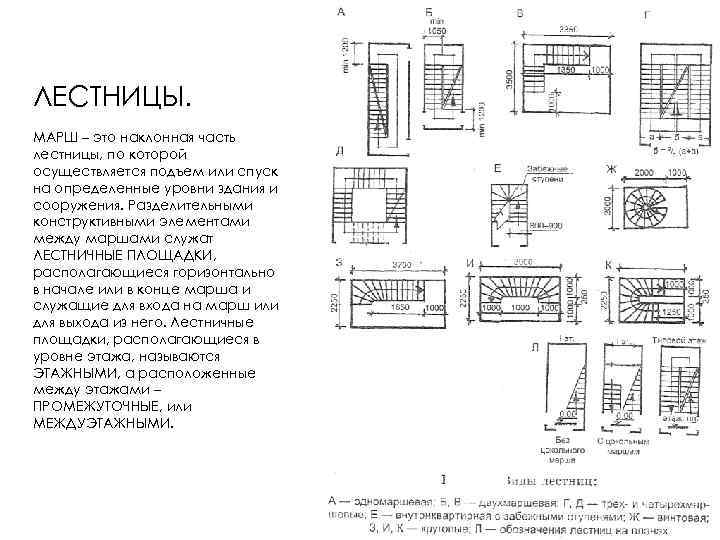

ЛЕСТНИЦЫ. МАРШ – это наклонная часть лестницы, по которой осуществляется подъем или спуск на определенные уровни здания и сооружения. Разделительными конструктивными элементами между маршами служат ЛЕСТНИЧНЫЕ ПЛОЩАДКИ, располагающиеся горизонтально в начале или в конце марша и служащие для входа на марш или для выхода из него. Лестничные площадки, располагающиеся в уровне этажа, называются ЭТАЖНЫМИ, а расположенные между этажами – ПРОМЕЖУТОЧНЫЕ, или МЕЖДУЭТАЖНЫМИ.

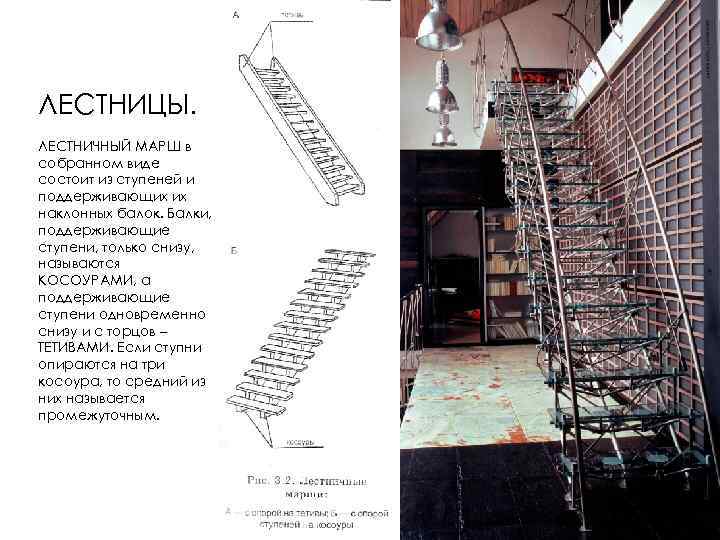

ЛЕСТНИЦЫ. ЛЕСТНИЧНЫЙ МАРШ в собранном виде состоит из ступеней и поддерживающих их наклонных балок. Балки, поддерживающие ступени, только снизу, называются КОСОУРАМИ, а поддерживающие ступени одновременно снизу и с торцов – ТЕТИВАМИ. Если ступни опираются на три косоура, то средний из них называется промежуточным.

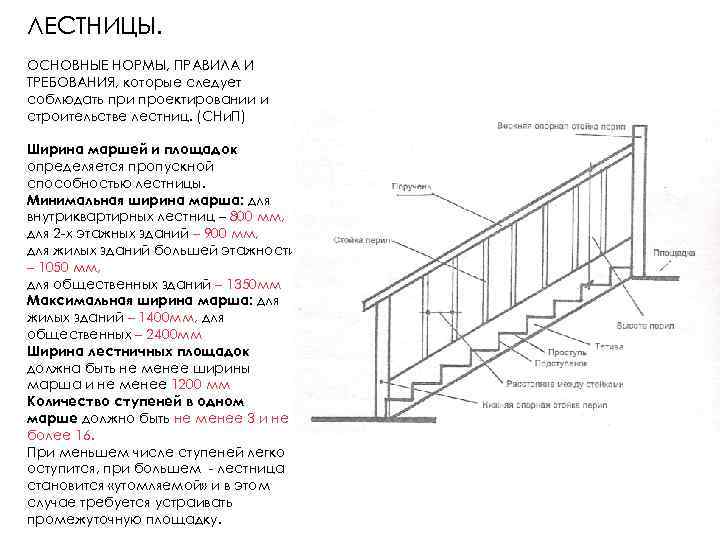

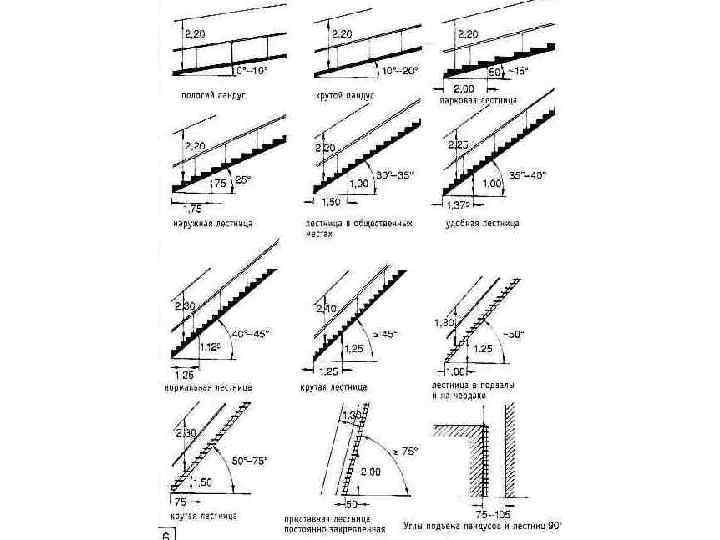

ЛЕСТНИЦЫ. ОСНОВНЫЕ НОРМЫ, ПРАВИЛА И ТРЕБОВАНИЯ, которые следует соблюдать при проектировании и строительстве лестниц. (СНи. П) Ширина маршей и площадок определяется пропускной способностью лестницы. Минимальная ширина марша: для внутриквартирных лестниц – 800 мм, для 2 -х этажных зданий – 900 мм, для жилых зданий большей этажности – 1050 мм, для общественных зданий – 1350 мм Максимальная ширина марша: для жилых зданий – 1400 мм, для общественных – 2400 мм Ширина лестничных площадок должна быть не менее ширины марша и не менее 1200 мм Количество ступеней в одном марше должно быть не менее 3 и не более 16. При меньшем числе ступеней легко оступится, при большем - лестница становится «утомляемой» и в этом случае требуется устраивать промежуточную площадку.

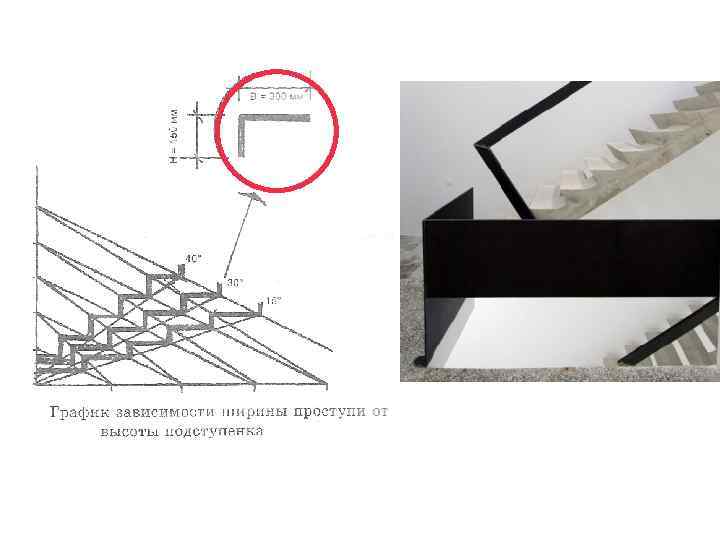

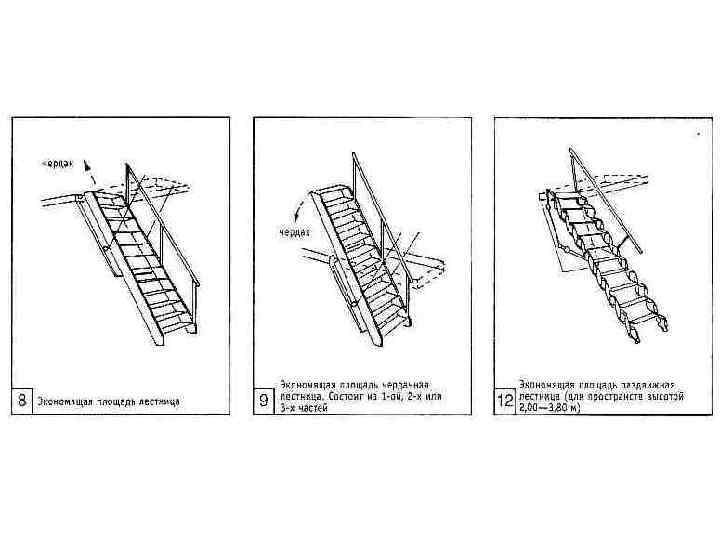

ЛЕСТНИЦЫ. ОСНОВНЫЕ НОРМЫ, ПРАВИЛА И ТРЕБОВАНИЯ, которые следует соблюдать при проектировании и строительстве лестниц. (СНи. П) Размеры ступеней лестниц в жилых и общественных зданиях: высота – 190 мм, длина – не менее 260 мм Для внутриквартирных лестниц соответственно 200 и 230 мм. Для подвальных и чердачных лестниц – 210 и 210 мм Высота ступеней в пределах одного марша не должна различаться более чем на 5 мм, сто обеспечивает равномерный уклон по всему маршу Ширина ступени основных лестниц должна быть не менее 250 мм. Для лестниц ведущих в нежилые помещения, высота и ширина ступеней может быть 200 мм

ЛЕСТНИЦЫ. ОСНОВНЫЕ НОРМЫ, ПРАВИЛА И ТРЕБОВАНИЯ, еоторые следует соблюдать при проектировании и строительстве лестниц. (СНи. П) Забежные (клиновидные ступени) на внутренней грани полезной ширины должны иметь проступь шириной не менее 100 мм, а на средней линии марша – не менее 260 мм Радиус кривизны средней марша с забежными ступенями должен быть не менее 30 град. Длина лестничных площадок, находящихся между маршами должна быть не менее 2 величины длины среднего шага человека, т. е. не менее 1300 -1400 мм. Длина лестничных площадок у входных дверей должна быть не менее 1000 мм, в том случае если дверь раздвижная или открывается в противоположную от лестницы сторону

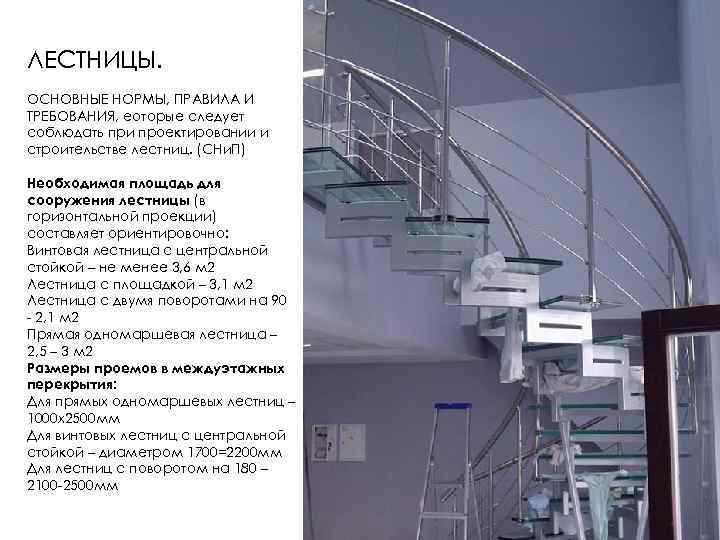

ЛЕСТНИЦЫ. ОСНОВНЫЕ НОРМЫ, ПРАВИЛА И ТРЕБОВАНИЯ, еоторые следует соблюдать при проектировании и строительстве лестниц. (СНи. П) Необходимая площадь для сооружения лестницы (в горизонтальной проекции) составляет ориентировочно: Винтовая лестница с центральной стойкой – не менее 3, 6 м 2 Лестница с площадкой – 3, 1 м 2 Лестница с двумя поворотами на 90 - 2, 1 м 2 Прямая одномаршевая лестница – 2, 5 – 3 м 2 Размеры проемов в междуэтажных перекрытия: Для прямых одномаршевых лестниц – 1000 х2500 мм Для винтовых лестниц с центральной стойкой – диаметром 1700=2200 мм Для лестниц с поворотом на 180 – 2100 -2500 мм

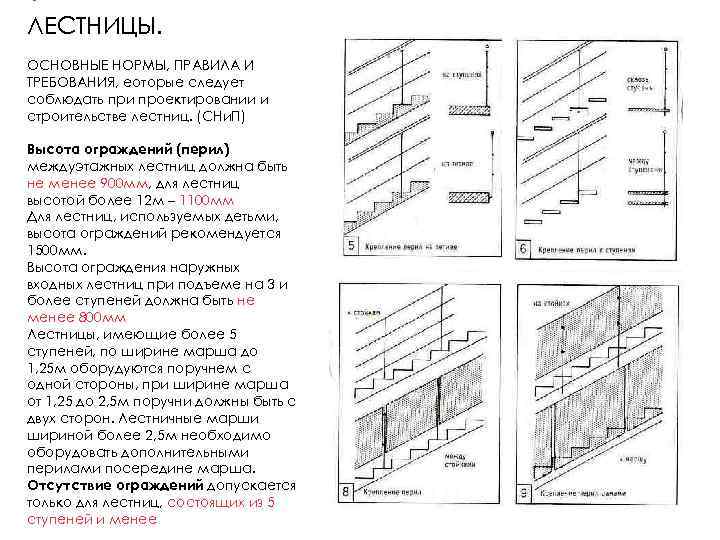

• ЛЕСТНИЦЫ. ОСНОВНЫЕ НОРМЫ, ПРАВИЛА И ТРЕБОВАНИЯ, еоторые следует соблюдать при проектировании и строительстве лестниц. (СНи. П) Высота ограждений (перил) междуэтажных лестниц должна быть не менее 900 мм, для лестниц высотой более 12 м – 1100 мм Для лестниц, используемых детьми, высота ограждений рекомендуется 1500 мм. Высота ограждения наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 800 мм Лестницы, имеющие более 5 ступеней, по ширине марша до 1, 25 м оборудуются поручнем с одной стороны, при ширине марша от 1, 25 до 2, 5 м поручни должны быть с двух сторон. Лестничные марши шириной более 2, 5 м необходимо оборудовать дополнительными перилами посередине марша. Отсутствие ограждений допускается только для лестниц, состоящих из 5 ступеней и менее

СТУПЕНИ, ЛЕСТНИЦЫ, ПАНДУСЫ В БЛАГОУСТРОЙСТВЕ ГОРОДСКИХ УЛИЦ При уклонах пешеходных коммуникаций более 60%о следует предусматриватьустройстволестниц. На основных пешеходных коммуникациях в местах размещения учреждений здравоохранения и других объектов массового посещения, домов инвалидов и престарелых ступени и лестницы следует предусматривать при уклонах более 50%о, обязательно сопровождая их пандусом. При пересечении основных пешеходных коммуникаций с проездами или в иных случаях, оговоренных в задании на проектирование, следует предусматривать бордюрный пандус для обеспечения спуска с покрытия тротуара на уровень дорожного покрытия.

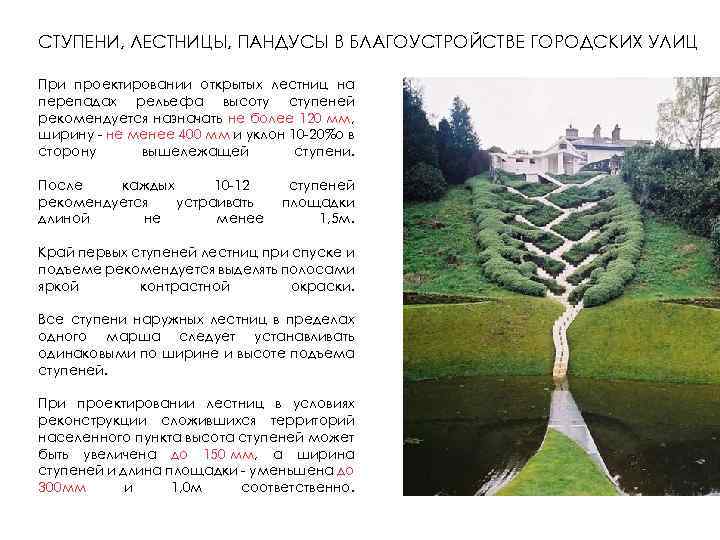

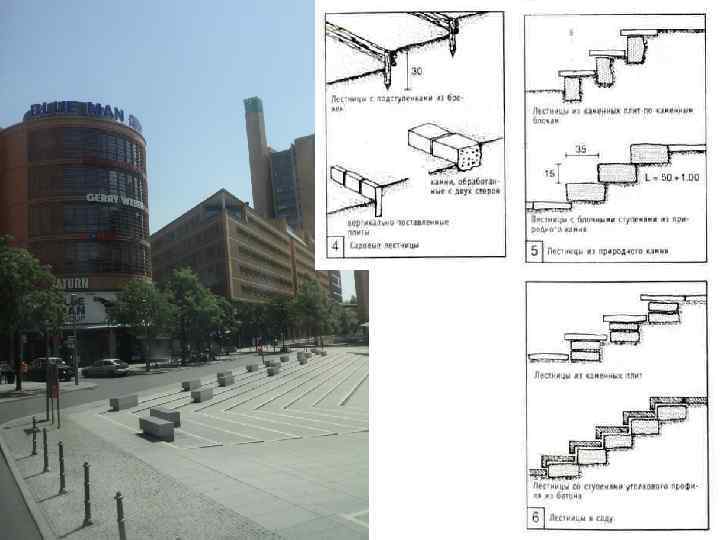

СТУПЕНИ, ЛЕСТНИЦЫ, ПАНДУСЫ В БЛАГОУСТРОЙСТВЕ ГОРОДСКИХ УЛИЦ При проектировании открытых лестниц на перепадах рельефа высоту ступеней рекомендуется назначать не более 120 мм, ширину - не менее 400 мм и уклон 10 -20%о в сторону вышележащей ступени. После каждых 10 -12 рекомендуется устраивать длиной не менее ступеней площадки 1, 5 м. Край первых ступеней лестниц при спуске и подъеме рекомендуется выделять полосами яркой контрастной окраски. Все ступени наружных лестниц в пределах одного марша следует устанавливать одинаковыми по ширине и высоте подъема ступеней. При проектировании лестниц в условиях реконструкции сложившихся территорий населенного пункта высота ступеней может быть увеличена до 150 мм, а ширина ступеней и длина площадки - уменьшена до 300 мм и 1, 0 м соответственно.

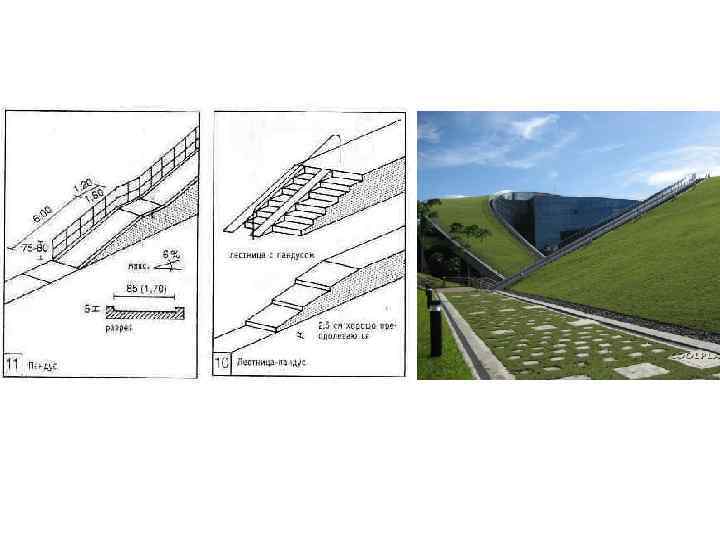

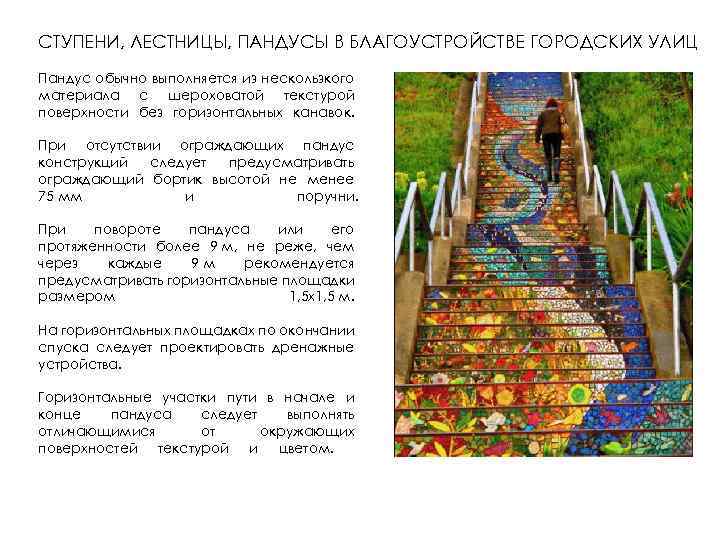

СТУПЕНИ, ЛЕСТНИЦЫ, ПАНДУСЫ В БЛАГОУСТРОЙСТВЕ ГОРОДСКИХ УЛИЦ Пандус обычно выполняется из нескользкого материала с шероховатой текстурой поверхности без горизонтальных канавок. При отсутствии ограждающих пандус конструкций следует предусматривать ограждающий бортик высотой не менее 75 мм и поручни. При повороте пандуса или его протяженности более 9 м, не реже, чем через каждые 9 м рекомендуется предусматривать горизонтальные площадки размером 1, 5 x 1, 5 м. На горизонтальных площадках по окончании спуска следует проектировать дренажные устройства. Горизонтальные участки пути в начале и конце пандуса следует выполнять отличающимися от окружающих поверхностей текстурой и цветом.

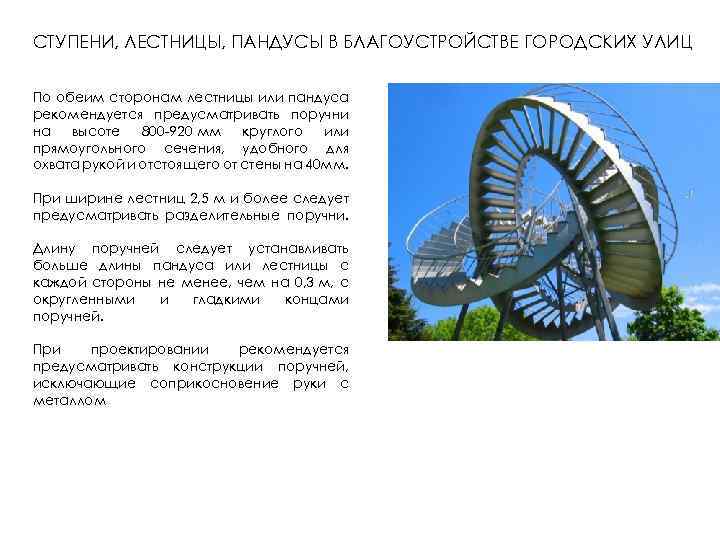

СТУПЕНИ, ЛЕСТНИЦЫ, ПАНДУСЫ В БЛАГОУСТРОЙСТВЕ ГОРОДСКИХ УЛИЦ По обеим сторонам лестницы или пандуса рекомендуется предусматривать поручни на высоте 800 -920 мм круглого или прямоугольного сечения, удобного для охвата рукой и отстоящего от стены на 40 мм. При ширине лестниц 2, 5 м и более следует предусматривать разделительные поручни. Длину поручней следует устанавливать больше длины пандуса или лестницы с каждой стороны не менее, чем на 0, 3 м, с округленными и гладкими концами поручней. При проектировании рекомендуется предусматривать конструкции поручней, исключающие соприкосновение руки с металлом

СТУПЕНИ, ЛЕСТНИЦЫ, ПАНДУСЫ В БЛАГОУСТРОЙСТВЕ ГОРОДСКИХ УЛИЦ Зависимость уклона пандуса от высоты подъема В миллиметрах Уклон пандуса (соотношение) Высота подъема От 1: 8 до 1: 10 75 От 1: 10, 1 до 1: 12 150 От 1: 12, 1 до 1: 15 600 От 1: 15, 1 до 1: 20 760
