Дизайн-проект научно-технического парка «Открытия в дороге» Команда «Гаджет» учащихся 8 «А» класса МАОУ СШ № 19 им. И. П. Мытарева города Димитровграда Исакова Карина, Матвеева Анастасия, Панюшкина Екатерина, Слинько Мария Руководитель: Хайруллова Елена Владимировна, учитель физики высшей категории МАОУ СШ № 19

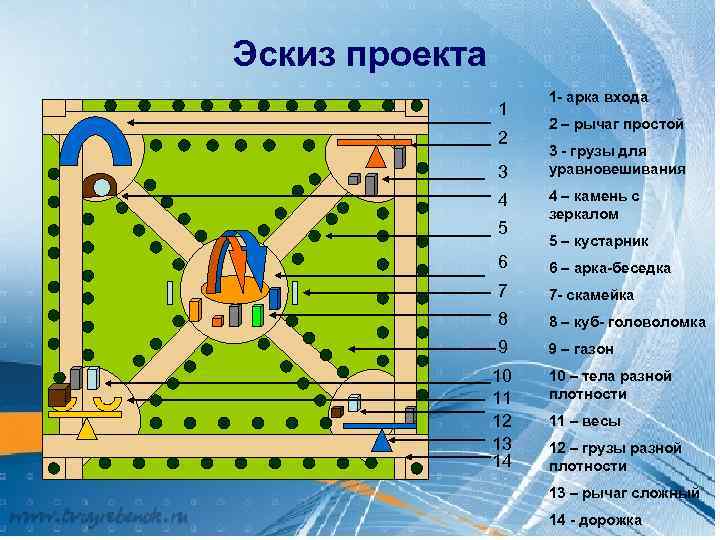

Эскиз проекта 1 2 3 4 5 1 - арка входа 2 – рычаг простой 3 - грузы для уравновешивания 4 – камень с зеркалом 5 – кустарник 6 6 – арка-беседка 7 7 - скамейка 8 8 – куб- головоломка 9 9 – газон 10 11 12 13 14 10 – тела разной плотности 11 – весы 12 – грузы разной плотности 13 – рычаг сложный 14 - дорожка

Основа макета Чертеж Покрытие дорожек Покраска дорожек Проба рельефного покрытия Покраска газонов Покрытие газонов

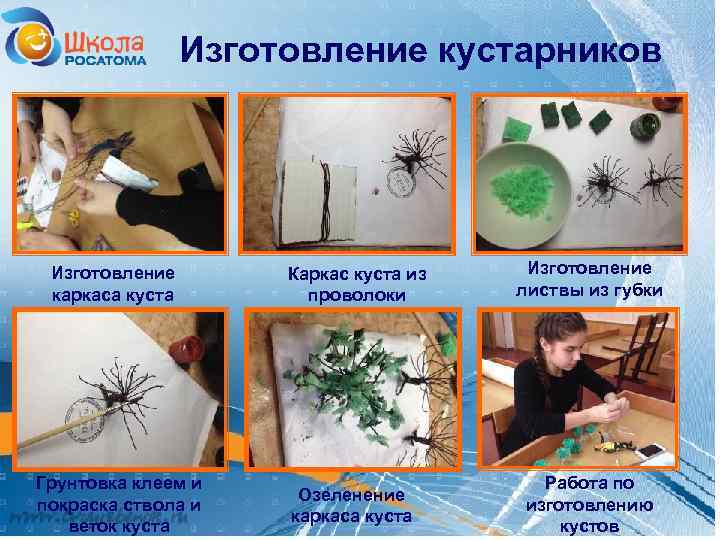

Изготовление кустарников Изготовление каркаса куста Грунтовка клеем и покраска ствола и веток куста Каркас куста из проволоки Озеленение каркаса куста Изготовление листвы из губки Работа по изготовлению кустов

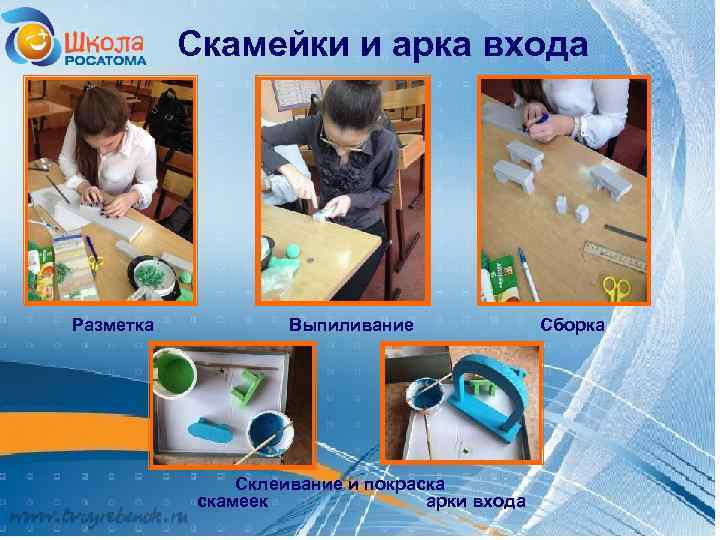

Скамейки и арка входа Разметка Выпиливание Склеивание и покраска скамеек арки входа Сборка

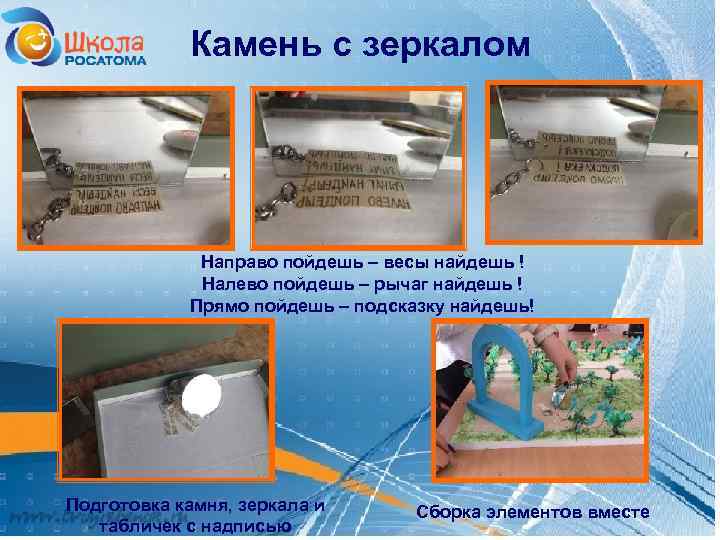

Камень с зеркалом Направо пойдешь – весы найдешь ! Налево пойдешь – рычаг найдешь ! Прямо пойдешь – подсказку найдешь! Подготовка камня, зеркала и табличек с надписью Сборка элементов вместе

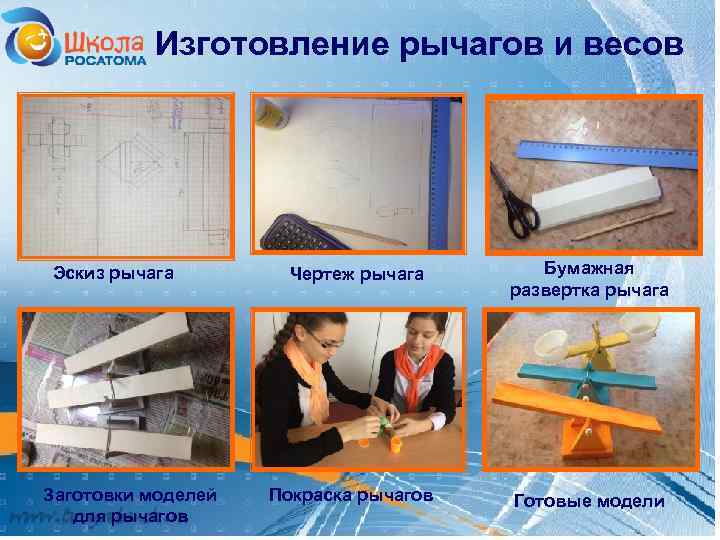

Изготовление рычагов и весов Эскиз рычага Заготовки моделей для рычагов Чертеж рычага Покраска рычагов Бумажная развертка рычага Готовые модели

Задача с простым рычагом Рычаг находится в равновесии, если момент сил вращающих его по часовой стрелке равен моменту сил, вращающих его против часовой стрелки Момент силы равен произведению силы на ее плечо На одном плече рычага на расстоянии 0, 2 м от оси его вращения подвешен параллелепипед со сторонами 0, 1*0, 3 м 3. Он создает момент М 1. Другой конец рычага поднят и не позволяет людям пройти по тропинке парка. Чтобы пройти дальше, они должны взять куб в три раза меньший объёмом и подвесить его на поднятом конце на расстоянии большем, чем 0, 6 м, дальше, чем в три раза от оси вращения рычага. Так как момент этого груза будет больше М 1, то рычаг опустится и его можно будет перешагнуть. Более легкий груз не опустит рычаг и перешагнуть его не удастся.

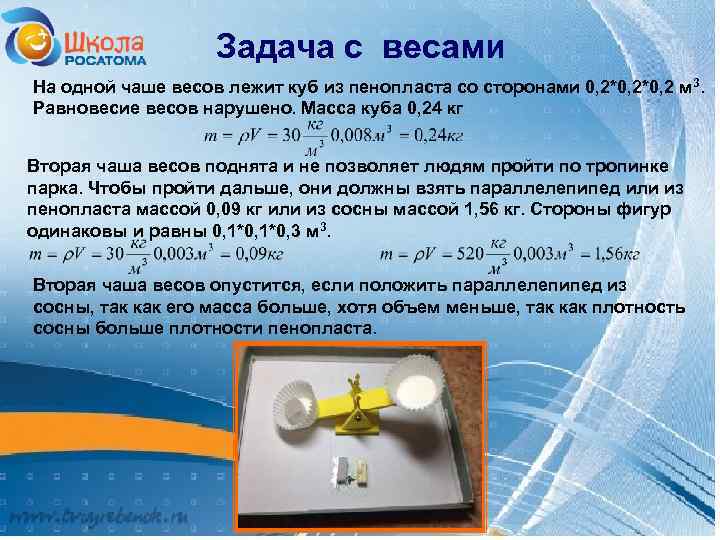

Задача с весами На одной чаше весов лежит куб из пенопласта со сторонами 0, 2*0, 2 м 3. Равновесие весов нарушено. Масса куба 0, 24 кг Вторая чаша весов поднята и не позволяет людям пройти по тропинке парка. Чтобы пройти дальше, они должны взять параллелепипед или из пенопласта массой 0, 09 кг или из сосны массой 1, 56 кг. Стороны фигур одинаковы и равны 0, 1*0, 3 м 3. Вторая чаша весов опустится, если положить параллелепипед из сосны, так как его масса больше, хотя объем меньше, так как плотность сосны больше плотности пенопласта.

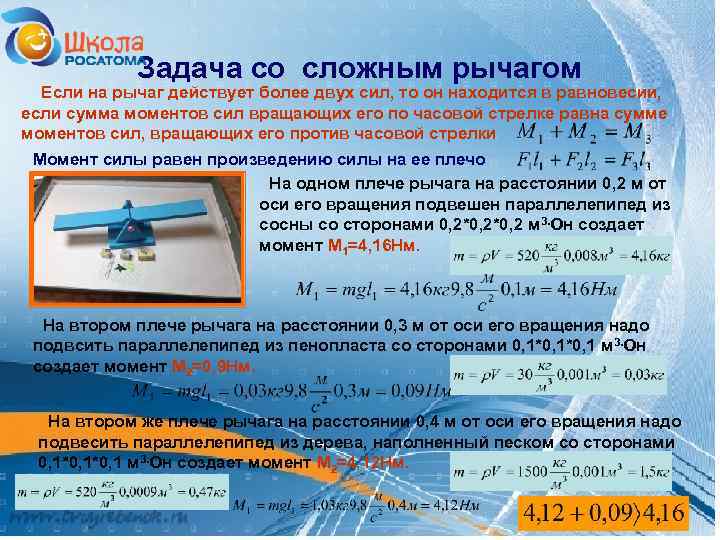

Задача со сложным рычагом Если на рычаг действует более двух сил, то он находится в равновесии, если сумма моментов сил вращающих его по часовой стрелке равна сумме моментов сил, вращающих его против часовой стрелки Момент силы равен произведению силы на ее плечо На одном плече рычага на расстоянии 0, 2 м от оси его вращения подвешен параллелепипед из сосны со сторонами 0, 2*0, 2 м 3. Он создает момент М 1=4, 16 Нм. На втором плече рычага на расстоянии 0, 3 м от оси его вращения надо подвсить параллелепипед из пенопласта со сторонами 0, 1*0, 1 м 3. Он создает момент М 2=0, 9 Нм. На втором же плече рычага на расстоянии 0, 4 м от оси его вращения надо подвесить параллелепипед из дерева, наполненный песком со сторонами 0, 1*0, 1 м 3. Он создает момент М 2=4, 12 Нм.

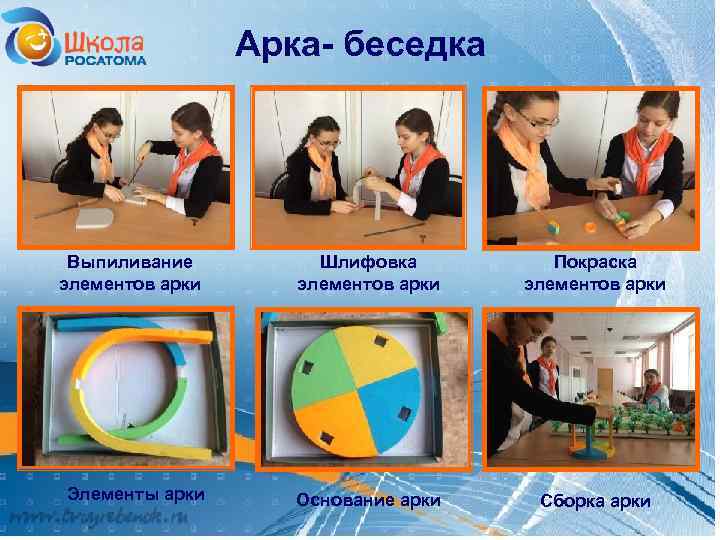

Арка- беседка Выпиливание элементов арки Шлифовка элементов арки Покраска элементов арки Элементы арки Основание арки Сборка арки

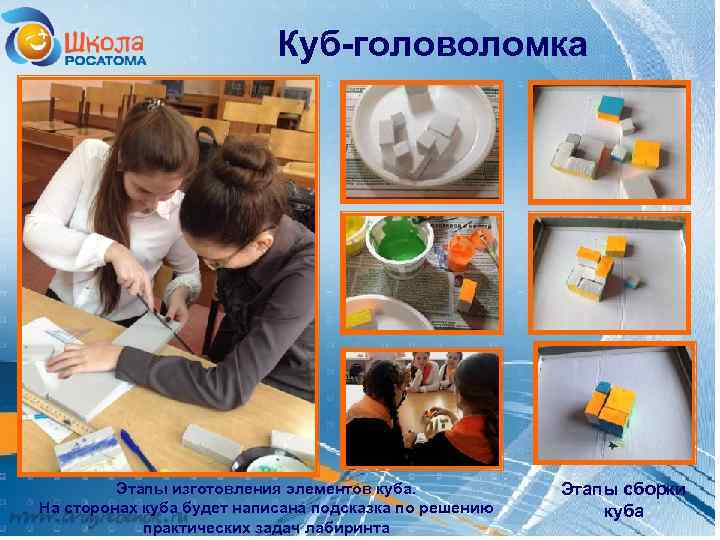

Куб-головоломка Чертеж Этапы изготовления элементов куба. На сторонах куба будет написана подсказка по решению практических задач лабиринта Этапы сборки куба

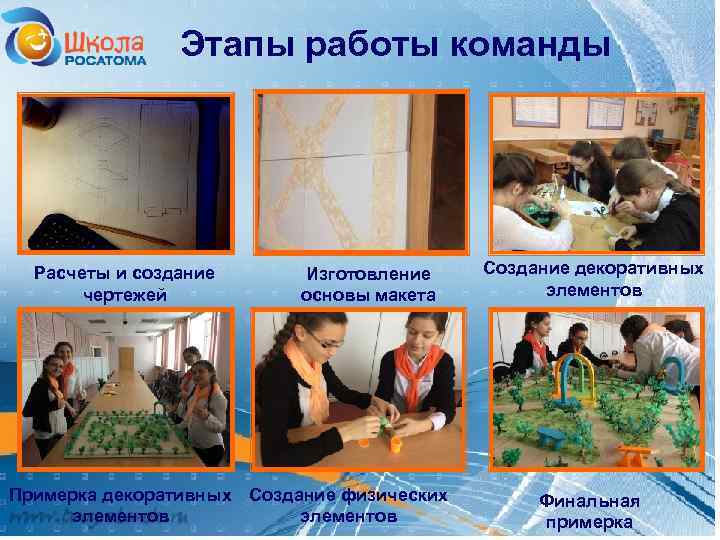

Этапы работы команды Расчеты и создание чертежей Изготовление основы макета Примерка декоративных Создание физических элементов Создание декоративных элементов Финальная примерка

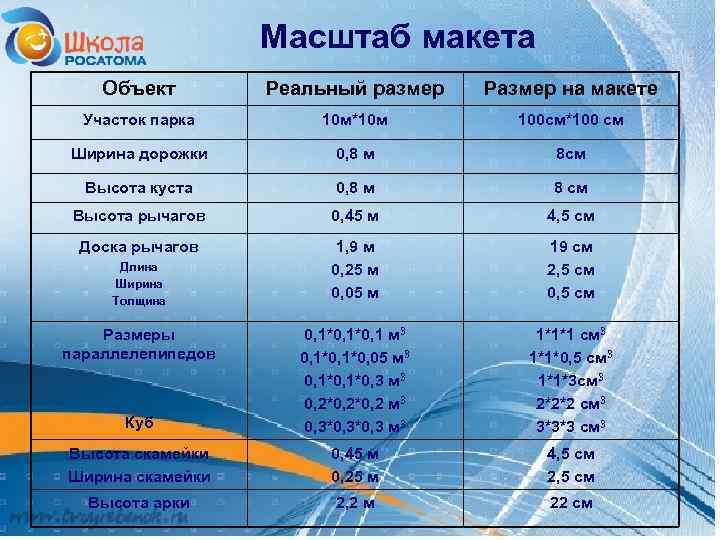

Масштаб макета Объект Реальный размер Размер на макете Участок парка 10 м*10 м 100 см*100 см Ширина дорожки 0, 8 м 8 см Высота куста 0, 8 м 8 см Высота рычагов 0, 45 м 4, 5 см Доска рычагов 1, 9 м 0, 25 м 0, 05 м 19 см 2, 5 см 0, 5 см Куб 0, 1*0, 1 м 3 0, 1*0, 05 м 3 0, 1*0, 3 м 3 0, 2*0, 2 м 3 0, 3*0, 3 м 3 1*1*1 см 3 1*1*0, 5 см 3 1*1*3 см 3 2*2*2 см 3 3*3*3 см 3 Высота скамейки Ширина скамейки 0, 45 м 0, 25 м 4, 5 см 2, 5 см Высота арки 2, 2 м 22 см Длина Ширина Толщина Размеры параллелепипедов
