«Дистанционный контроль и автоматическое регулирование частоты вращения лопастей вентилятора, контроль анормальных режимов и защита от них, контроль температуры нагрева двигателя» Выполнили студент группы ЗКС-471 Абраменко В. Беликов П Таганрог 2014

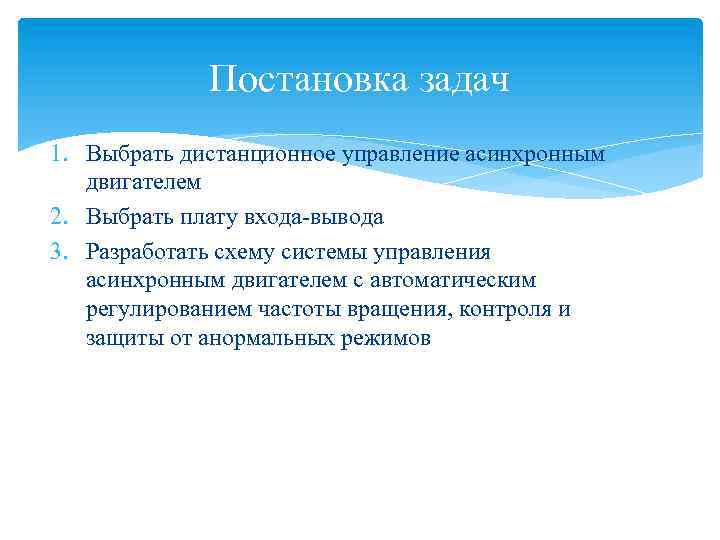

Постановка задач 1. Выбрать дистанционное управление асинхронным двигателем 2. Выбрать плату входа-вывода 3. Разработать схему системы управления асинхронным двигателем с автоматическим регулированием частоты вращения, контроля и защиты от анормальных режимов

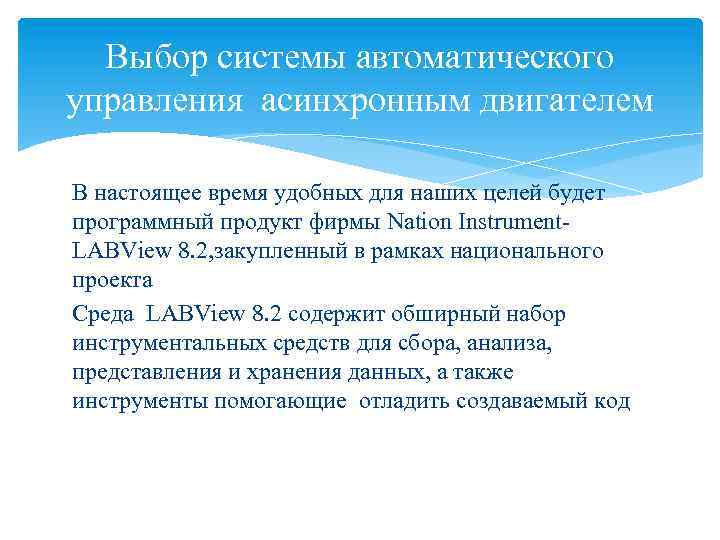

Выбор системы автоматического управления асинхронным двигателем В настоящее время удобных для наших целей будет программный продукт фирмы Nation Instrument. LABView 8. 2, закупленный в рамках национального проекта Среда LABView 8. 2 содержит обширный набор инструментальных средств для сбора, анализа, представления и хранения данных, а также инструменты помогающие отладить создаваемый код

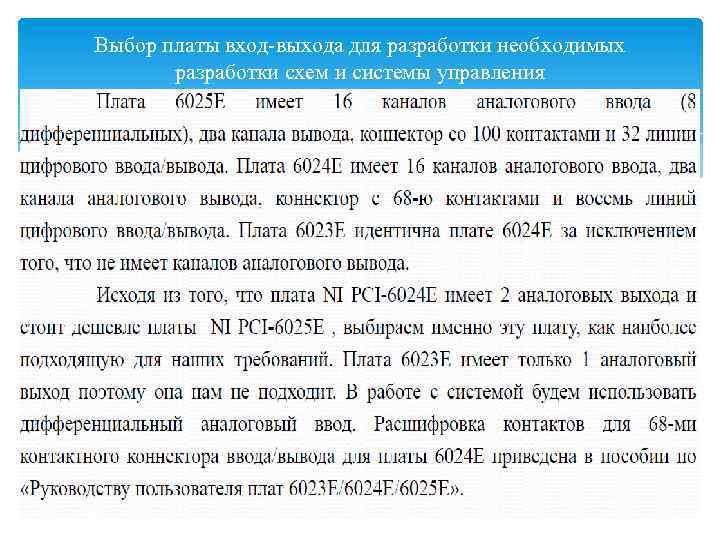

Выбор платы вход-выхода для разработки необходимых разработки схем и системы управления

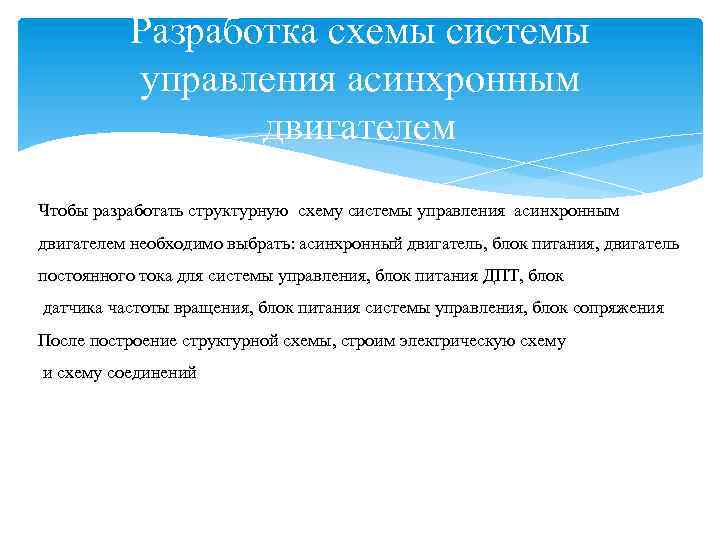

Разработка схемы системы управления асинхронным двигателем Чтобы разработать структурную схему системы управления асинхронным двигателем необходимо выбрать: асинхронный двигатель, блок питания, двигатель постоянного тока для системы управления, блок питания ДПТ, блок датчика частоты вращения, блок питания системы управления, блок сопряжения После построение структурной схемы, строим электрическую схему и схему соединений
Структурная Схема Структурная Схемса

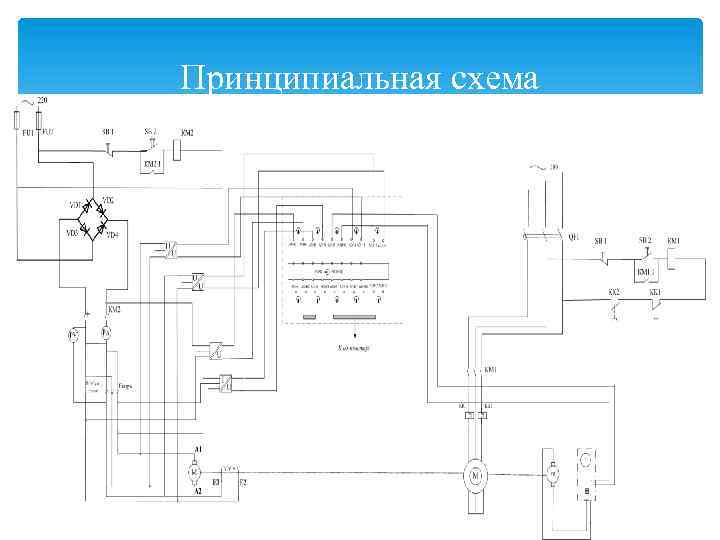

Принципиальная схема

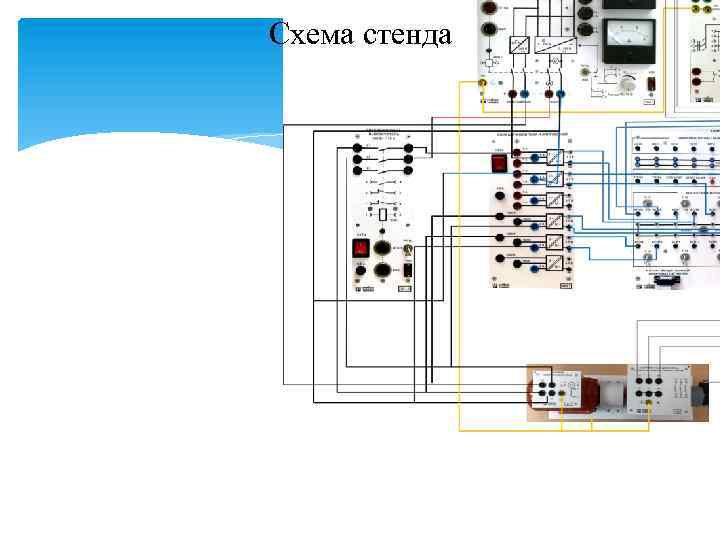

Схема стенда
