Дисковые погружные биофильтры (биодиски) представляют собой вращающиеся диски или гофрированные трубы, насаженные на одну ось паралельно другу и погруженные почти до оси в сточную воду. Очистка осуществляется биологической пленкой, равивающейся на поверхности дисков или труб. Диски, сформированные в барабаны, располагаются в корыте с полукруглым днищем. Очищаемая вода поступает в корыто с одной стороны перпендикулярно дискам, а отводится с противоположной стороны. Дисковые биофильтры используются в виде полносборных установок заводского изготовления для очистки небольших количеств бытовых сточных вод с расходом до 300 -500 м 3/сут. Преимущества погружных биофильтров - незначительные гидравлические потери и малая потребность в энергии для насыщения сточных вод кислородом.

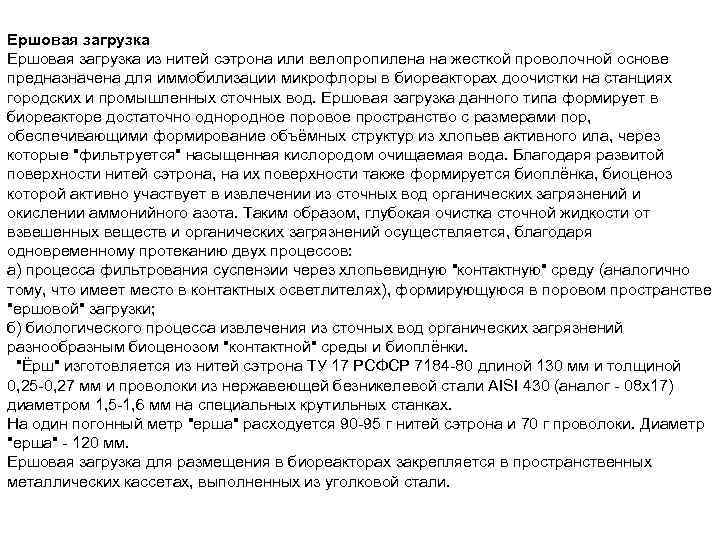

Ершовая загрузка из нитей сэтрона или велопропилена на жесткой проволочной основе предназначена для иммобилизации микрофлоры в биореакторах доочистки на станциях городских и промышленных сточных вод. Ершовая загрузка данного типа формирует в биореакторе достаточно однородное поровое пространство с размерами пор, обеспечивающими формирование объёмных структур из хлопьев активного ила, через которые "фильтруется" насыщенная кислородом очищаемая вода. Благодаря развитой поверхности нитей сэтрона, на их поверхности также формируется биоплёнка, биоценоз которой активно участвует в извлечении из сточных вод органических загрязнений и окислении аммонийного азота. Таким образом, глубокая очистка сточной жидкости от взвешенных веществ и органических загрязнений осуществляется, благодаря одновременному протеканию двух процессов: а) процесса фильтрования суспензии через хлопьевидную "контактную" среду (аналогично тому, что имеет место в контактных осветлителях), формирующуюся в поровом пространстве "ершовой" загрузки; б) биологического процесса извлечения из сточных вод органических загрязнений разнообразным биоценозом "контактной" среды и биоплёнки. "Ёрш" изготовляется из нитей сэтрона ТУ 17 РСФСР 7184 -80 длиной 130 мм и толщиной 0, 25 -0, 27 мм и проволоки из нержавеющей безникелевой стали AISI 430 (аналог - 08 х17) диаметром 1, 5 -1, 6 мм на специальных крутильных станках. На один погонный метр "ерша" расходуется 90 -95 г нитей сэтрона и 70 г проволоки. Диаметр "ерша" - 120 мм. Ершовая загрузка для размещения в биореакторах закрепляется в пространственных металлических кассетах, выполненных из уголковой стали.
Ершовая загрузка

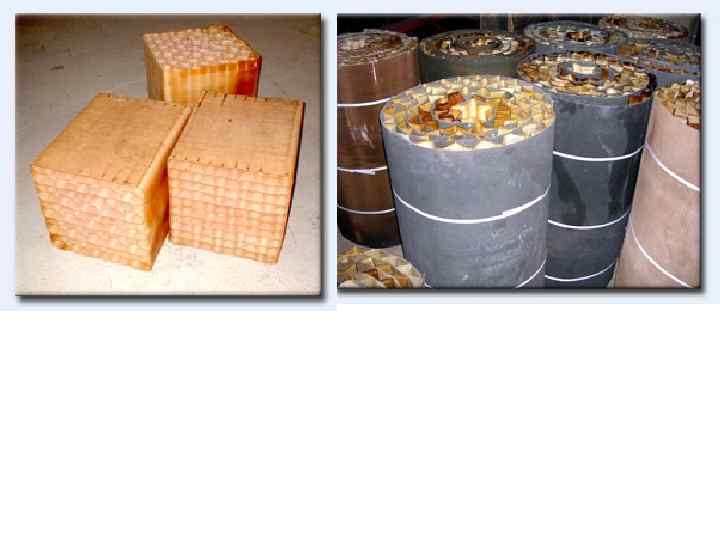

Блок биологической загрузки ББЗ-65, ББЗ-45 и их модификации

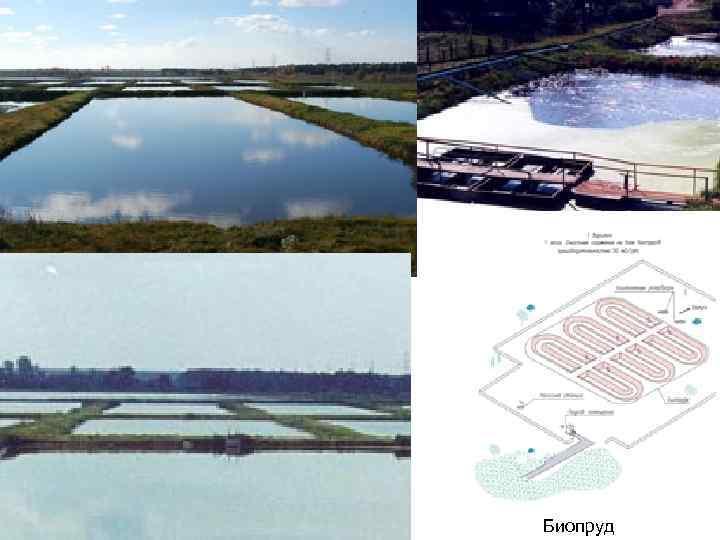

Биопруд

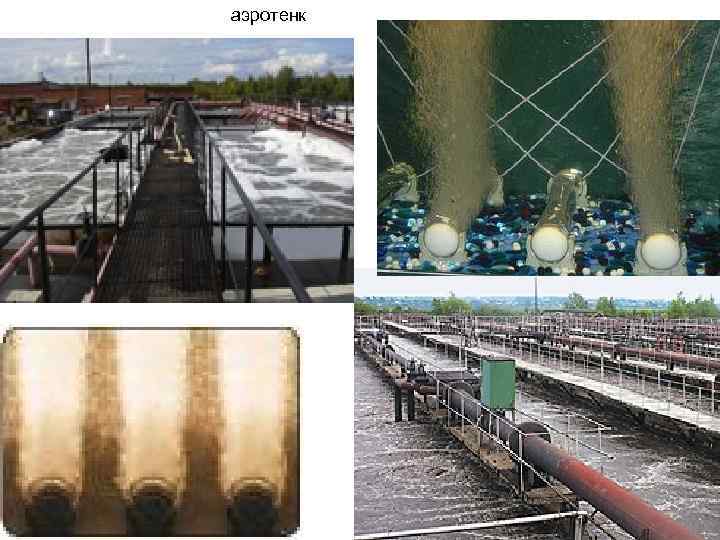

аэротенк

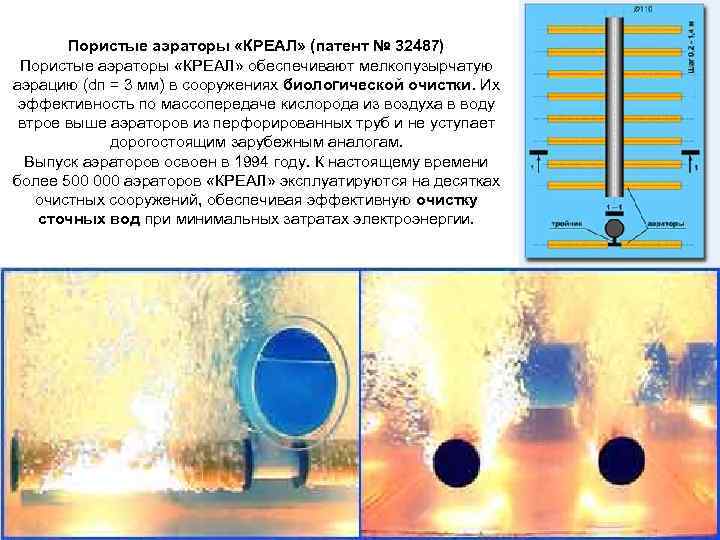

Пористые аэраторы «КРЕАЛ» (патент № 32487) Пористые аэраторы «КРЕАЛ» обеспечивают мелкопузырчатую аэрацию (dп = 3 мм) в сооружениях биологической очистки. Их эффективность по массопередаче кислорода из воздуха в воду втрое выше аэраторов из перфорированных труб и не уступает дорогостоящим зарубежным аналогам. Выпуск аэраторов освоен в 1994 году. К настоящему времени более 500 000 аэраторов «КРЕАЛ» эксплуатируются на десятках очистных сооружений, обеспечивая эффективную очистку сточных вод при минимальных затратах электроэнергии.

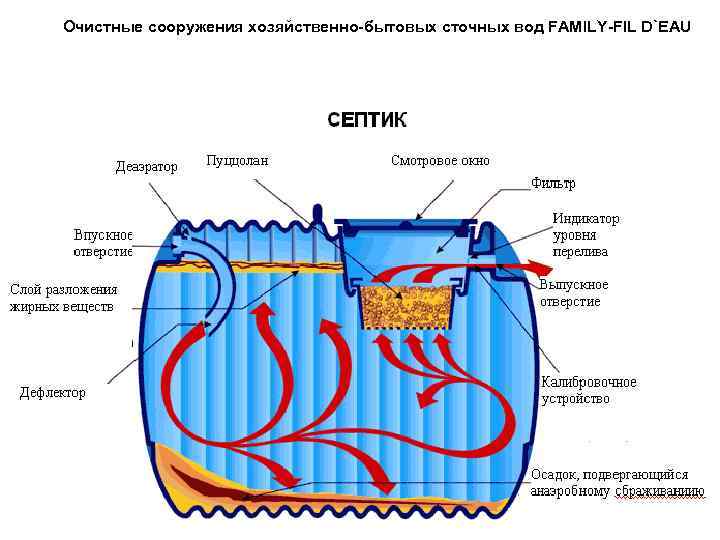

Очистные сооружения хозяйственно-бытовых сточных вод FAMILY-FIL D`EAU

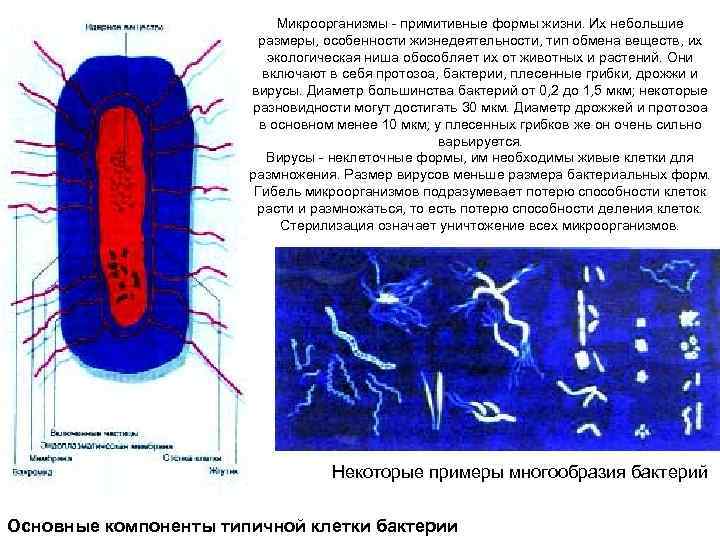

Микроорганизмы - примитивные формы жизни. Их небольшие размеры, особенности жизнедеятельности, тип обмена веществ, их экологическая ниша обособляет их от животных и растений. Они включают в себя протозоа, бактерии, плесенные грибки, дрожжи и вирусы. Диаметр большинства бактерий от 0, 2 до 1, 5 мкм; некоторые разновидности могут достигать 30 мкм. Диаметр дрожжей и протозоа в основном менее 10 мкм; у плесенных грибков же он очень сильно варьируется. Вирусы - неклеточные формы, им необходимы живые клетки для размножения. Размер вирусов меньше размера бактериальных форм. Гибель микроорганизмов подразумевает потерю способности клеток расти и размножаться, то есть потерю способности деления клеток. Стерилизация означает уничтожение всех микроорганизмов. Некоторые примеры многообразия бактерий Основные компоненты типичной клетки бактерии

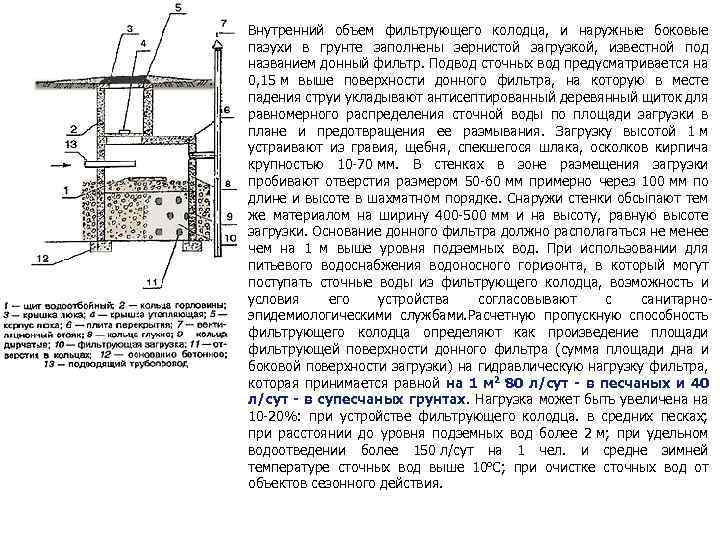

Внутренний объем фильтрующего колодца, и наружные боковые пазухи в грунте заполнены зернистой загрузкой, известной под названием донный фильтр. Подвод сточных вод предусматривается на 0, 15 м выше поверхности донного фильтра, на которую в месте падения струи укладывают антисептированный деревянный щиток для равномерного распределения сточной воды по площади загрузки в плане и предотвращения ее размывания. Загрузку высотой 1 м устраивают из гравия, щебня, спекшегося шлака, осколков кирпича крупностью 10 -70 мм. В стенках в зоне размещения загрузки пробивают отверстия размером 50 -60 мм примерно через 100 мм по длине и высоте в шахматном порядке. Снаружи стенки обсыпают тем же материалом на ширину 400 -500 мм и на высоту, равную высоте загрузки. Основание донного фильтра должно располагаться не менее чем на 1 м выше уровня подземных вод. При использовании для питьевого водоснабжения водоносного горизонта, в который могут поступать сточные воды из фильтрующего колодца, возможность и условия его устройства согласовывают с санитарноэпидемиологическими службами. Расчетную пропускную способность фильтрующего колодца определяют как произведение площади фильтрующей поверхности донного фильтра (сумма площади дна и боковой поверхности загрузки) на гидравлическую нагрузку фильтра, которая принимается равной на 1 м 2 80 л/сут - в песчаных и 40 л/сут - в супесчаных грунтах. Нагрузка может быть увеличена на 10 -20%: при устройстве фильтрующего колодца. в средних песках; при расстоянии до уровня подземных вод более 2 м; при удельном водоотведении более 150 л/сут на 1 чел. и средне зимней температуре сточных вод выше 10 о. С; при очистке сточных вод от объектов сезонного действия.

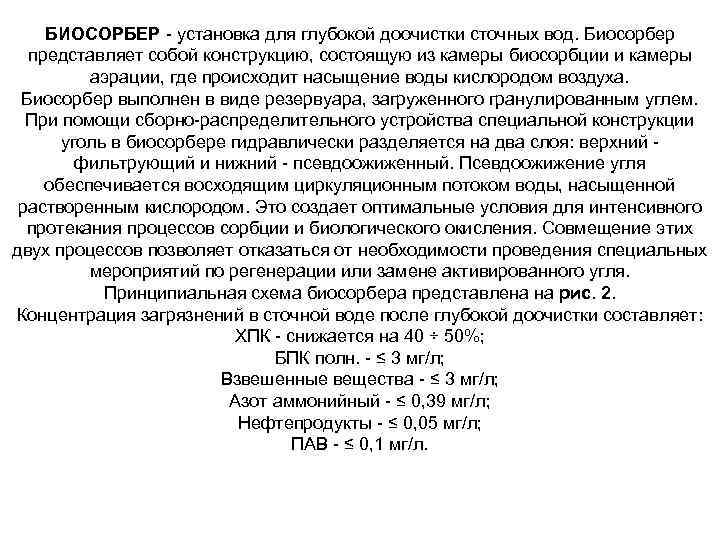

БИОСОРБЕР - установка для глубокой доочистки сточных вод. Биосорбер представляет собой конструкцию, состоящую из камеры биосорбции и камеры аэрации, где происходит насыщение воды кислородом воздуха. Биосорбер выполнен в виде резервуара, загруженного гранулированным углем. При помощи сборно-распределительного устройства специальной конструкции уголь в биосорбере гидравлически разделяется на два слоя: верхний - фильтрующий и нижний - псевдоожиженный. Псевдоожижение угля обеспечивается восходящим циркуляционным потоком воды, насыщенной растворенным кислородом. Это создает оптимальные условия для интенсивного протекания процессов сорбции и биологического окисления. Совмещение этих двух процессов позволяет отказаться от необходимости проведения специальных мероприятий по регенерации или замене активированного угля. Принципиальная схема биосорбера представлена на рис. 2. Концентрация загрязнений в сточной воде после глубокой доочистки составляет: ХПК - снижается на 40 ÷ 50%; БПК полн. - ≤ 3 мг/л; Взвешенные вещества - ≤ 3 мг/л; Азот аммонийный - ≤ 0, 39 мг/л; Нефтепродукты - ≤ 0, 05 мг/л; ПАВ - ≤ 0, 1 мг/л.
1. Биосорбер 2. Аэрационная колонна 3. Водораспределительный коллектор 4. Водосборное устройство (средний коллектор) 5. Циркуляционный насос 6. Псевдоожиженный (взвешенный) слой угля 7. Плотный фильтрующий слой 8. Коническое сужающее устройство 9. Эжектор 10. Подача биологически очищенной воды на доочистку 11. Отвод очищенной воды

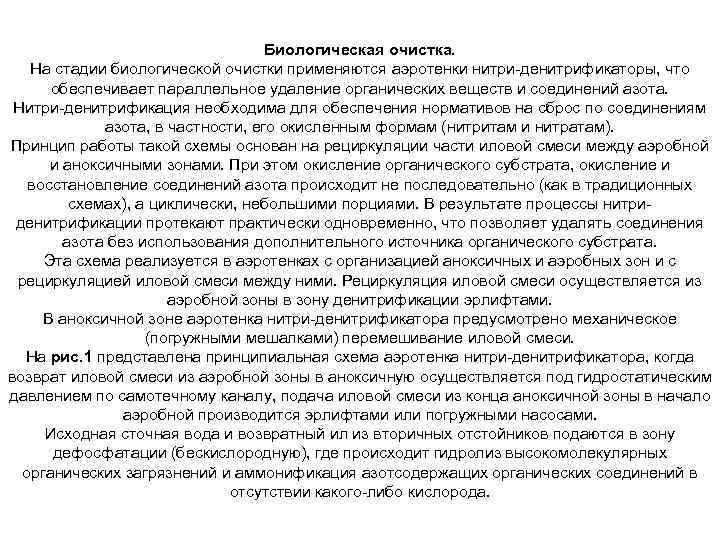

Биологическая очистка. На стадии биологической очистки применяются аэротенки нитри-денитрификаторы, что обеспечивает параллельное удаление органических веществ и соединений азота. Нитри-денитрификация необходима для обеспечения нормативов на сброс по соединениям азота, в частности, его окисленным формам (нитритам и нитратам). Принцип работы такой схемы основан на рециркуляции части иловой смеси между аэробной и аноксичными зонами. При этом окисление органического субстрата, окисление и восстановление соединений азота происходит не последовательно (как в традиционных схемах), а циклически, небольшими порциями. В результате процессы нитриденитрификации протекают практически одновременно, что позволяет удалять соединения азота без использования дополнительного источника органического субстрата. Эта схема реализуется в аэротенках с организацией аноксичных и аэробных зон и с рециркуляцией иловой смеси между ними. Рециркуляция иловой смеси осуществляется из аэробной зоны в зону денитрификации эрлифтами. В аноксичной зоне аэротенка нитри-денитрификатора предусмотрено механическое (погружными мешалками) перемешивание иловой смеси. На рис. 1 представлена принципиальная схема аэротенка нитри-денитрификатора, когда возврат иловой смеси из аэробной зоны в аноксичную осуществляется под гидростатическим давлением по самотечному каналу, подача иловой смеси из конца аноксичной зоны в начало аэробной производится эрлифтами или погружными насосами. Исходная сточная вода и возвратный ил из вторичных отстойников подаются в зону дефосфатации (бескислородную), где происходит гидролиз высокомолекулярных органических загрязнений и аммонификация азотсодержащих органических соединений в отсутствии какого-либо кислорода.
Рис. 1. Принципиальная схема аэротенка нитри-денитрификатора с зоной дефосфатации I - зона дефосфатации; II - зона денитрификации; III - зона нитрификации, IV- зона отстаивания 1 - сточная вода; 2 - возвратный ил; 3 -воздух; 4 - эрлифт; 5 - загрузка; 6 - иловая смесь; 7 - канал циркуляционной иловой смеси, 8 - очищенная вода.

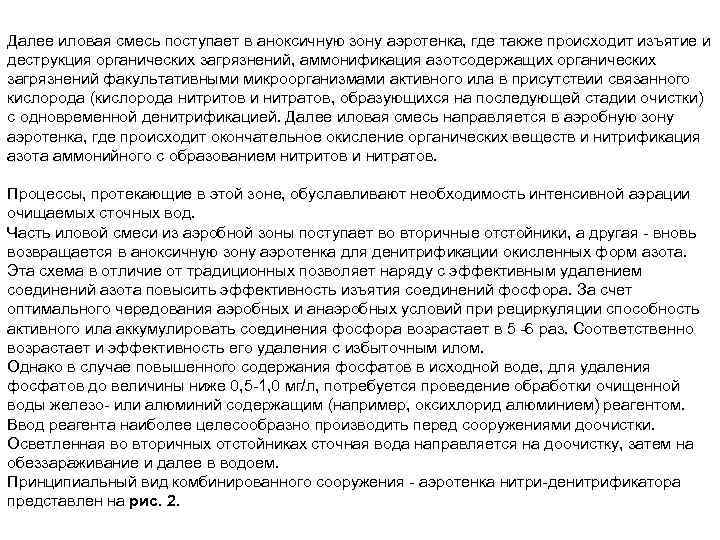

Далее иловая смесь поступает в аноксичную зону аэротенка, где также происходит изъятие и деструкция органических загрязнений, аммонификация азотсодержащих органических загрязнений факультативными микроорганизмами активного ила в присутствии связанного кислорода (кислорода нитритов и нитратов, образующихся на последующей стадии очистки) с одновременной денитрификацией. Далее иловая смесь направляется в аэробную зону аэротенка, где происходит окончательное окисление органических веществ и нитрификация азота аммонийного с образованием нитритов и нитратов. Процессы, протекающие в этой зоне, обуславливают необходимость интенсивной аэрации очищаемых сточных вод. Часть иловой смеси из аэробной зоны поступает во вторичные отстойники, а другая - вновь возвращается в аноксичную зону аэротенка для денитрификации окисленных форм азота. Эта схема в отличие от традиционных позволяет наряду с эффективным удалением соединений азота повысить эффективность изъятия соединений фосфора. За счет оптимального чередования аэробных и анаэробных условий при рециркуляции способность активного ила аккумулировать соединения фосфора возрастает в 5 -6 раз. Соответственно возрастает и эффективность его удаления с избыточным илом. Однако в случае повышенного содержания фосфатов в исходной воде, для удаления фосфатов до величины ниже 0, 5 -1, 0 мг/л, потребуется проведение обработки очищенной воды железо- или алюминий содержащим (например, оксихлорид алюминием) реагентом. Ввод реагента наиболее целесообразно производить перед сооружениями доочистки. Осветленная во вторичных отстойниках сточная вода направляется на доочистку, затем на обеззараживание и далее в водоем. Принципиальный вид комбинированного сооружения - аэротенка нитри-денитрификатора представлен на рис. 2.

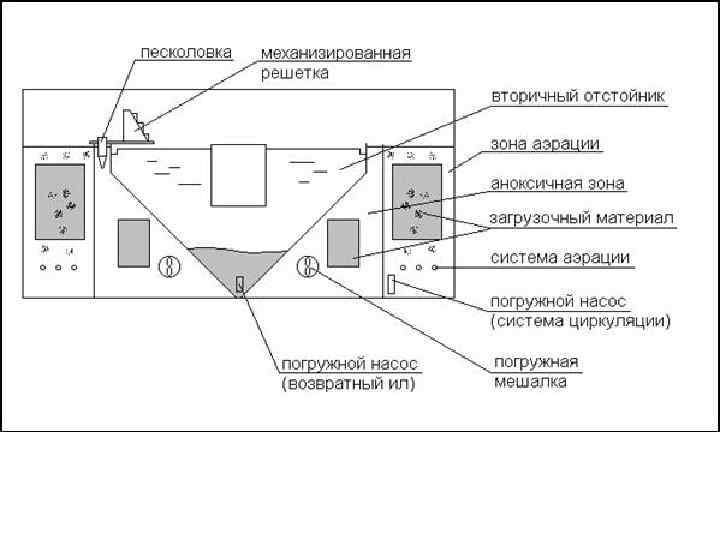

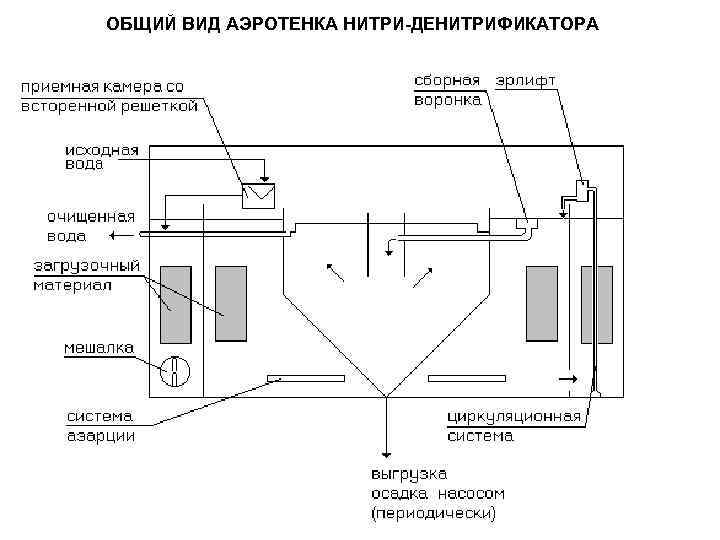

ОБЩИЙ ВИД АЭРОТЕНКА НИТРИ-ДЕНИТРИФИКАТОРА

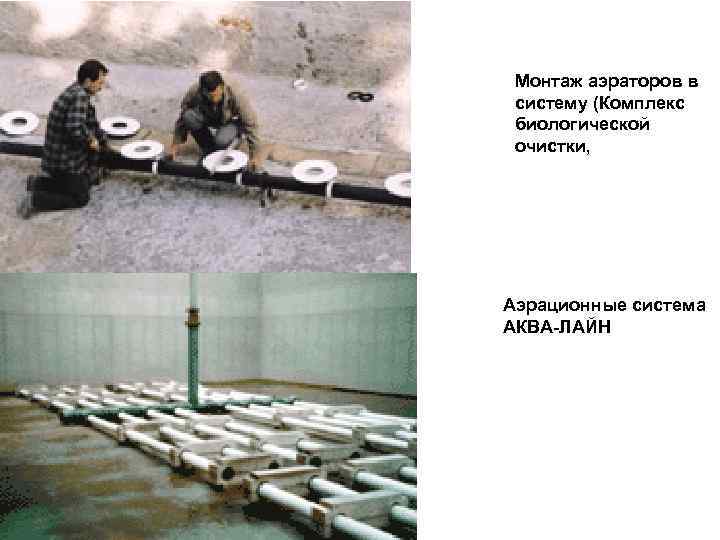

Монтаж аэраторов в систему (Комплекс биологической очистки, Аэрационные система АКВА-ЛАЙН

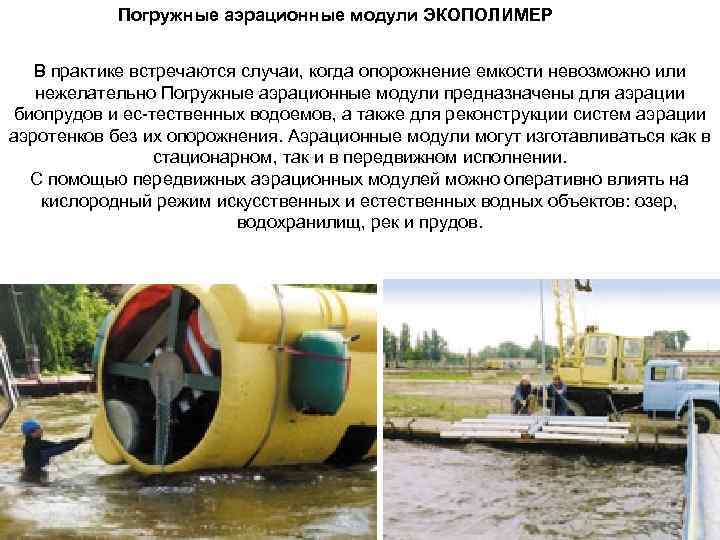

Погружные аэрационные модули ЭКОПОЛИМЕР В практике встречаются случаи, когда опорожнение емкости невозможно или нежелательно Погружные аэрационные модули предназначены для аэрации биопрудов и ес-тественных водоемов, а также для реконструкции систем аэрации аэротенков без их опорожнения. Аэрационные модули могут изготавливаться как в стационарном, так и в передвижном исполнении. С помощью передвижных аэрационных модулей можно оперативно влиять на кислородный режим искусственных и естественных водных объектов: озер, водохранилищ, рек и прудов.

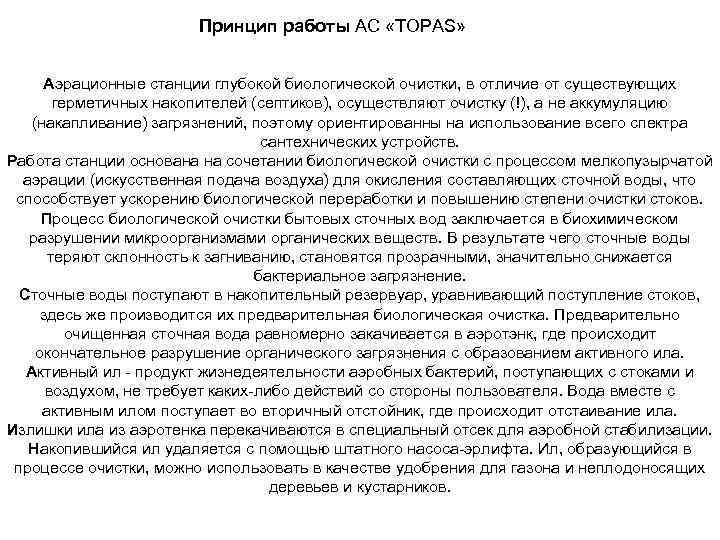

Принцип работы АС «TOPAS» Аэрационные станции глубокой биологической очистки, в отличие от существующих герметичных накопителей (септиков), осуществляют очистку (!), а не аккумуляцию (накапливание) загрязнений, поэтому ориентированны на использование всего спектра сантехнических устройств. Работа станции основана на сочетании биологической очистки с процессом мелкопузырчатой аэрации (искусственная подача воздуха) для окисления составляющих сточной воды, что способствует ускорению биологической переработки и повышению степени очистки стоков. Процесс биологической очистки бытовых сточных вод заключается в биохимическом разрушении микроорганизмами органических веществ. В результате чего сточные воды теряют склонность к загниванию, становятся прозрачными, значительно снижается бактериальное загрязнение. Сточные воды поступают в накопительный резервуар, уравнивающий поступление стоков, здесь же производится их предварительная биологическая очистка. Предварительно очищенная сточная вода равномерно закачивается в аэротэнк, где происходит окончательное разрушение органического загрязнения с образованием активного ила. Активный ил - продукт жизнедеятельности аэробных бактерий, поступающих с стоками и воздухом, не требует каких-либо действий со стороны пользователя. Вода вместе с активным илом поступает во вторичный отстойник, где происходит отстаивание ила. Излишки ила из аэротенка перекачиваются в специальный отсек для аэробной стабилизации. Накопившийся ил удаляется с помощью штатного насоса-эрлифта. Ил, образующийся в процессе очистки, можно использовать в качестве удобрения для газона и неплодоносящих деревьев и кустарников.

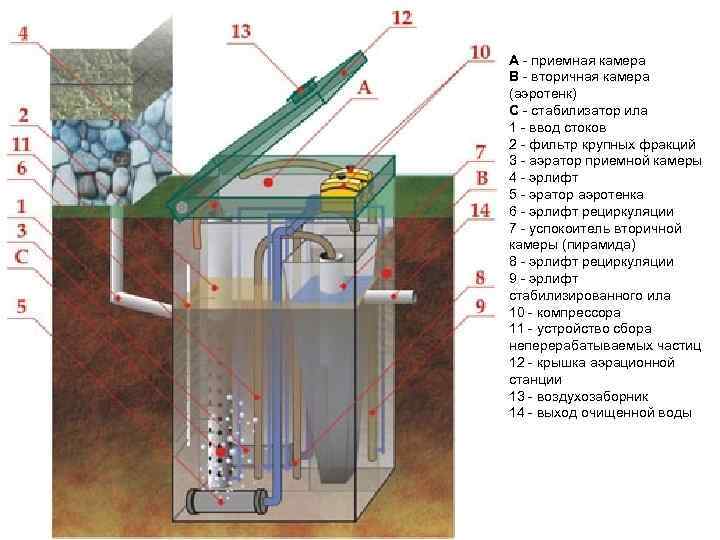

A - приемная камера B - вторичная камера (аэротенк) C - стабилизатор ила 1 - ввод стоков 2 - фильтр крупных фракций 3 - аэратор приемной камеры 4 - эрлифт 5 - эратор аэротенка 6 - эрлифт рециркуляции 7 - успокоитель вторичной камеры (пирамида) 8 - эрлифт рециркуляции 9 - эрлифт стабилизированного ила 10 - компрессора 11 - устройство сбора неперерабатываемых частиц 12 - крышка аэрационной станции 13 - воздухозаборник 14 - выход очищенной воды
Поля фильтрации Трубопроводы для полей фильтрации и поглощения, в системах очистки сточных вод - ТРУБОПРОВОДЫ, которые имеют специальную схему расположения отверстий на инфильтрационных трубах, обеспечивающую равномерное распределение стоков и благоприятные условия для развития микроорганизмов, что гарантирует: эффективность очистки и долгий срок службы поля фильтрации, которое монтируется в фильтрующих траншеях. Фильтрующие траншеи работают как механические, биологические и химические очистные сооружения. При фильтрации стоков в землю, органические вещества распадаются под воздействием микроорганизмов, в так называемом биослое, образующемся в слое фильтрационной загрузки. Система инфильтрации обрабатывает только обычные бытовые стоки. При планировании установки системы инфильтрации учитываются: состав грунта, санитарные зоны, муниципальные требования и доступность для техобслуживания. Применение гибких трубопроводов в системах фильтрации и инфильтрации КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО! Применение гибких трубопроводов в системах фильтрационных полей приводит к нарушению норм и требований природопользования, а так же к выводу из строя системы очистки сточных вод на базе септиков. Тонкостенная труба не может применятся, в данных случаях, из-за того, что недостаточная жесткость трубы не позволяет равномерно распределить очищенный сток в поле фильтрации. На сегодняшний день ни один производитель систем очистки сточных вод не использует в полях фильтрации гибкие и тонкостенные трубопроводы

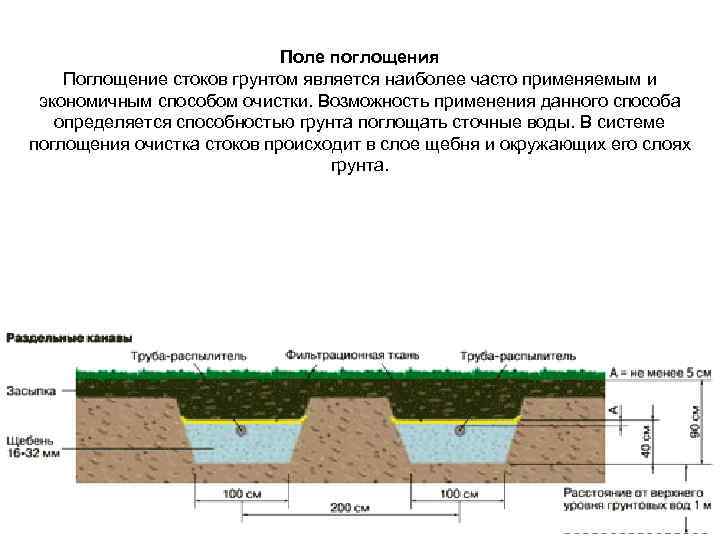

Поле поглощения Поглощение стоков грунтом является наиболее часто применяемым и экономичным способом очистки. Возможность применения данного способа определяется способностью грунта поглощать сточные воды. В системе поглощения очистка стоков происходит в слое щебня и окружающих его слоях грунта.

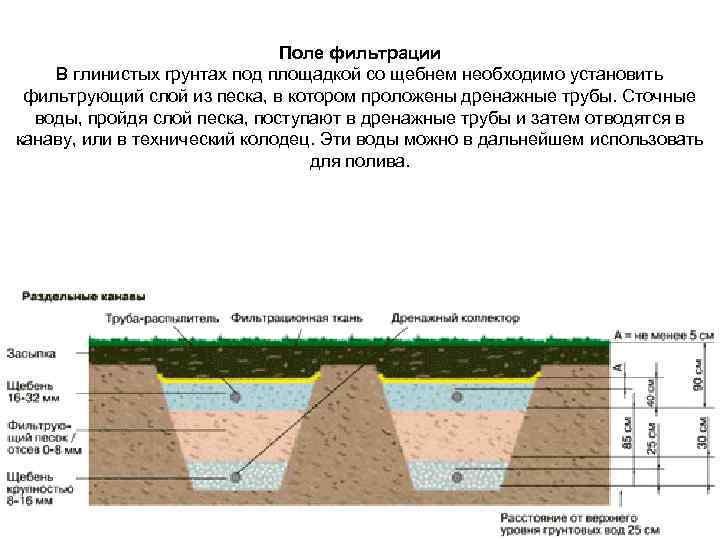

Поле фильтрации В глинистых грунтах под площадкой со щебнем необходимо установить фильтрующий слой из песка, в котором проложены дренажные трубы. Сточные воды, пройдя слой песка, поступают в дренажные трубы и затем отводятся в канаву, или в технический колодец. Эти воды можно в дальнейшем использовать для полива.

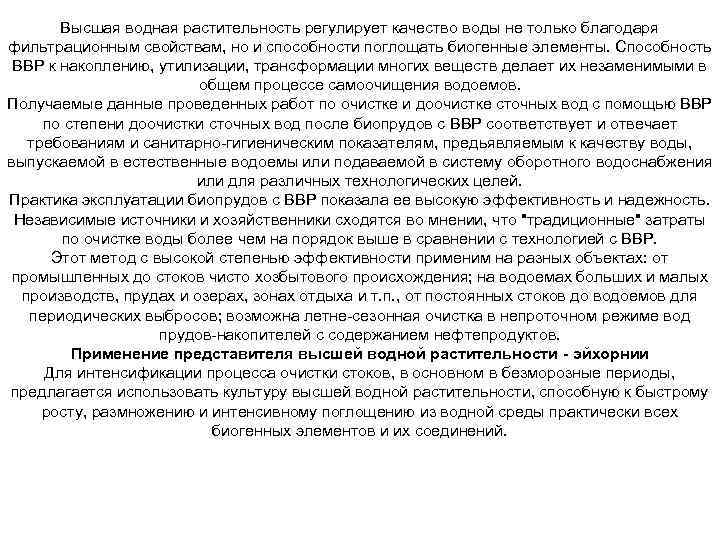

Высшая водная растительность регулирует качество воды не только благодаря фильтрационным свойствам, но и способности поглощать биогенные элементы. Способность ВВР к накоплению, утилизации, трансформации многих веществ делает их незаменимыми в общем процессе самоочищения водоемов. Получаемые данные проведенных работ по очистке и доочистке сточных вод с помощью ВВР по степени доочистки сточных вод после биопрудов с ВВР соответствует и отвечает требованиям и санитарно-гигиеническим показателям, предьявляемым к качеству воды, выпускаемой в естественные водоемы или подаваемой в систему оборотного водоснабжения или для различных технологических целей. Практика эксплуатации биопрудов с ВВР показала ее высокую эффективность и надежность. Независимые источники и хозяйственники сходятся во мнении, что "традиционные" затраты по очистке воды более чем на порядок выше в сравнении с технологией с ВВР. Этот метод с высокой степенью эффективности применим на разных объектах: от промышленных до стоков чисто хозбытового происхождения; на водоемах больших и малых производств, прудах и озерах, зонах отдыха и т. п. , от постоянных стоков до водоемов для периодических выбросов; возможна летне-сезонная очистка в непроточном режиме вод прудов-накопителей с содержанием нефтепродуктов. Применение представителя высшей водной растительности - эйхорнии Для интенсификации процесса очистки стоков, в основном в безморозные периоды, предлагается использовать культуру высшей водной растительности, способную к быстрому росту, размножению и интенсивному поглощению из водной среды практически всех биогенных элементов и их соединений.

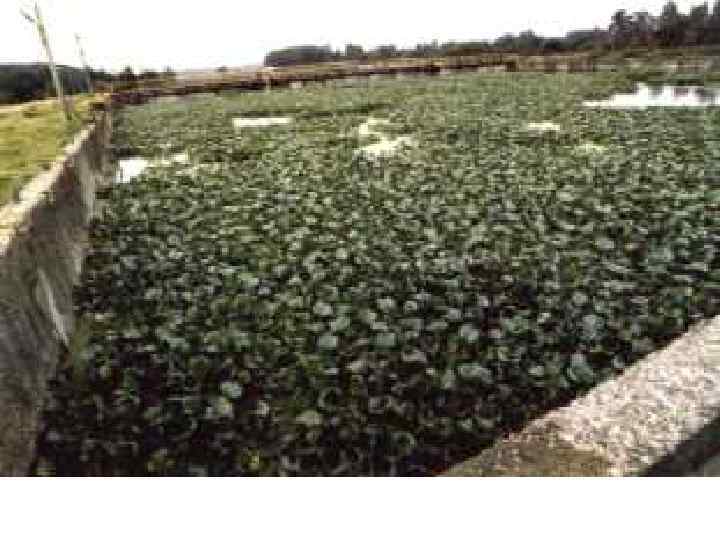

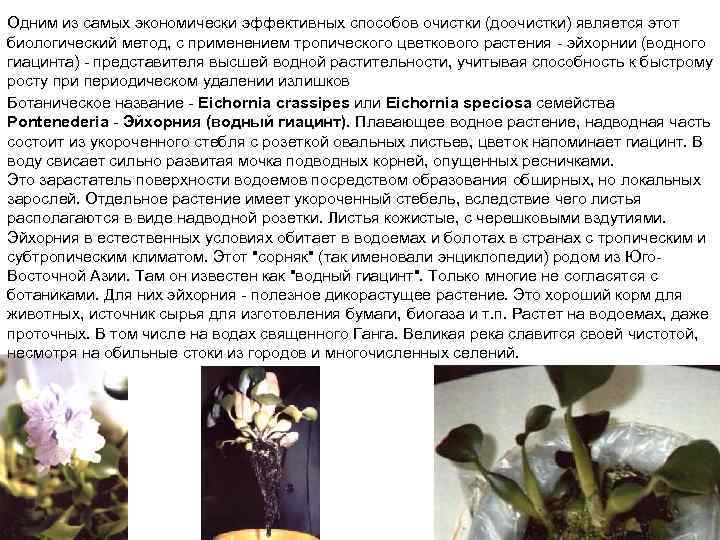

Одним из самых экономически эффективных способов очистки (доочистки) является этот биологический метод, с применением тропического цветкового растения - эйхорнии (водного гиацинта) - представителя высшей водной растительности, учитывая способность к быстрому росту при периодическом удалении излишков Ботаническое название - Eichornia crassipes или Eichornia speciosa семейства Pontenederia - Эйхорния (водный гиацинт). Плавающее водное растение, надводная часть состоит из укороченного стебля с розеткой овальных листьев, цветок напоминает гиацинт. В воду свисает сильно развитая мочка подводных корней, опущенных ресничками. Это зарастатель поверхности водоемов посредством образования обширных, но локальных зарослей. Отдельное растение имеет укороченный стебель, вследствие чего листья располагаются в виде надводной розетки. Листья кожистые, с черешковыми вздутиями. Эйхорния в естественных условиях обитает в водоемах и болотах в странах с тропическим и субтропическим климатом. Этот "сорняк" (так именовали энциклопедии) родом из Юго- Восточной Азии. Там он известен как "водный гиацинт". Только многие не согласятся с ботаниками. Для них эйхорния - полезное дикорастущее растение. Это хороший корм для животных, источник сырья для изготовления бумаги, биогаза и т. п. Растет на водоемах, даже проточных. В том числе на водах священного Ганга. Великая река славится своей чистотой, несмотря на обильные стоки из городов и многочисленных селений.

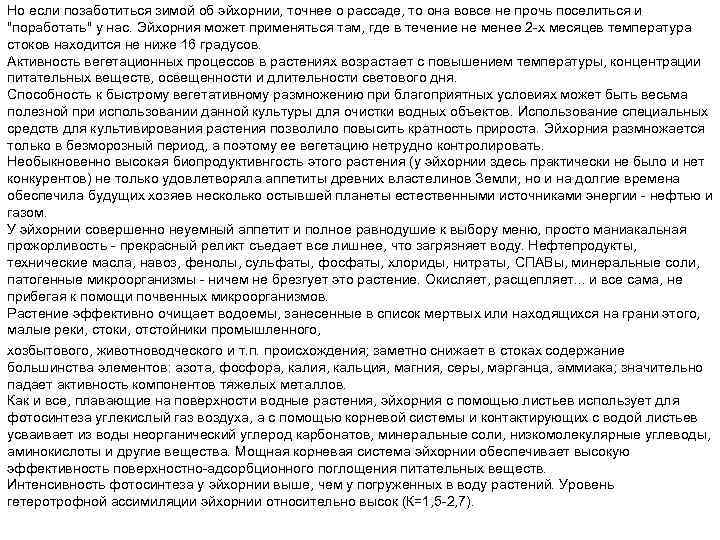

Но если позаботиться зимой об эйхорнии, точнее о рассаде, то она вовсе не прочь поселиться и "поработать" у нас. Эйхорния может применяться там, где в течение не менее 2 -x месяцев температура стоков находится не ниже 16 градусов. Активность вегетационных процессов в растениях возрастает с повышением температуры, концентрации питательных веществ, освещенности и длительности светового дня. Способность к быстрому вегетативному размножению при благоприятных условиях может быть весьма полезной при использовании данной культуры для очистки водных объектов. Использование специальных средств для культивирования растения позволило повысить кратность прироста. Эйхорния размножается только в безморозный период, а поэтому ее вегетацию нетрудно контролировать. Необыкновенно высокая биопродуктивнгость этого растения (у эйхорнии здесь практически не было и нет конкурентов) не только удовлетворяла аппетиты древних властелинов Земли, но и на долгие времена обеспечила будущих хозяев несколько остывшей планеты естественными источниками энергии - нефтью и газом. У эйхорнии совершенно неуемный аппетит и полное равнодушие к выбору меню, просто маниакальная прожорливость - прекрасный реликт съедает все лишнее, что загрязняет воду. Нефтепродукты, технические масла, навоз, фенолы, сульфаты, фосфаты, хлориды, нитраты, СПАВы, минеральные соли, патогенные микроорганизмы - ничем не брезгует это растение. Окисляет, расщепляет. . . и все сама, не прибегая к помощи почвенных микроорганизмов. Растение эффективно очищает водоемы, занесенные в список мертвых или находящихся на грани этого, малые реки, стоки, отстойники промышленного, хозбытового, животноводческого и т. п. происхождения; заметно снижает в стоках содержание большинства элементов: азота, фосфора, калия, кальция, магния, серы, марганца, аммиака; значительно падает активность компонентов тяжелых металлов. Как и все, плавающие на поверхности водные растения, эйхорния с помощью листьев использует для фотосинтеза углекислый газ воздуха, а с помощью корневой системы и контактирующих с водой листьев усваивает из воды неорганический углерод карбонатов, минеральные соли, низкомолекулярные углеводы, аминокислоты и другие вещества. Мощная корневая система эйхорнии обеспечивает высокую эффективность поверхностно-адсорбционного поглощения питательных веществ. Интенсивность фотосинтеза у эйхорнии выше, чем у погруженных в воду растений. Уровень гетеротрофной ассимиляции эйхорнии относительно высок (К=1, 5 -2, 7).
Присутствие в воде низкомолекулярных органических веществ, что является характерной особенностью сточных вод, повышает продуктивность до 30% и ускоряет наращивание ее биомассы. Эйхорния ускоряет процесс бактериального разложения нефтепродуктов и детоксикации органических ядов (фенолов, хитонов и др. ) за счет выделения корневой системой стимуляторов и ингибиторов роста углеродоокисляющих бактерий. Эйхорния, как и все высшие водные растения, способна в значительных количествах накапливать тяжелые металлы (свинец, ртуть, медь, кадмий, никель, кобальт, олово, марганец, железо, цинк, хром), а также радионуклиды (цезия, стронция, церия, кобальта и др. ). При этом их концентрации в растительной ткани могут быть в сотни (железо, стронций), тысячи (ртуть, медь, кадмий, цезий), сотни тысяч раз (цинк, марганец) выше их содержания в воде. На поверхности корней, которые особенно мощно развиты у эйхорнии, формируются селективные При благоприятном температурном режиме в водах, богатых органическими веществами, эйхорния микробиоценозы (бактерии, водоросли, простейшие, микробеспозвоночные), способствующие более проявляет высокую скорость вегетативного роста с продуцированием биомассы более 250 тонн с одного активной биодеструкции и поглощению органических и минеральных веществ. гектара водной поверхности за сезон. Размножение эйхорнии в естественных условиях России вегетативное. Вегетация происходит при температуре стоков выше 16 о. С. На юге страны период вегетации на открытых площадях может продолжаться до 9 месяцев. В водах средней полосы и северных районах - от 4 до 7 месяцев. В осенний период, при достижении средней температуры воды ниже 14 о. С, водный гиацинт, защищенный от ветра может переносить кратковременные понижения температуры до 6 о. С в ночные часы и при этом выглядит вполне жизнеспособным, без признаков отмирания. Однако прирост массы растения прекращается. В водоеме, полностью открытом со всех сторон, растения начинали отмирать в большом количестве уже при температуре воздуха около 6 о. С. В период вегетации, наращивая зеленую массу, эйхорния извлекает из раствора многочисленные ингредиенты. Очень активно извлекаются азот, фосфор и их соединения, разрушаются фенол, нефтепродукты, т. е. применение эйхорнии в очистке стоков очень широкое. Поведение растения во время очистки стоков меняется в зависимости от многих факторов - таких как концентрация различных ингредиентов, температура воды и воздуха, кислородная обеспеченность, освещенность, долгота дня. В процессе вегетации эйхорнии возможно решать задачи по переработке иловых отложений органического происхождения, за счет чего в течение одного сезона дно водоема может быть углублено на 30 -50 см. Для нормального процесса очистки стоков с помощью культуры эйхорнии на практике определены требования не превышения начальных концентраций загрязняющих веществ в очищаемой

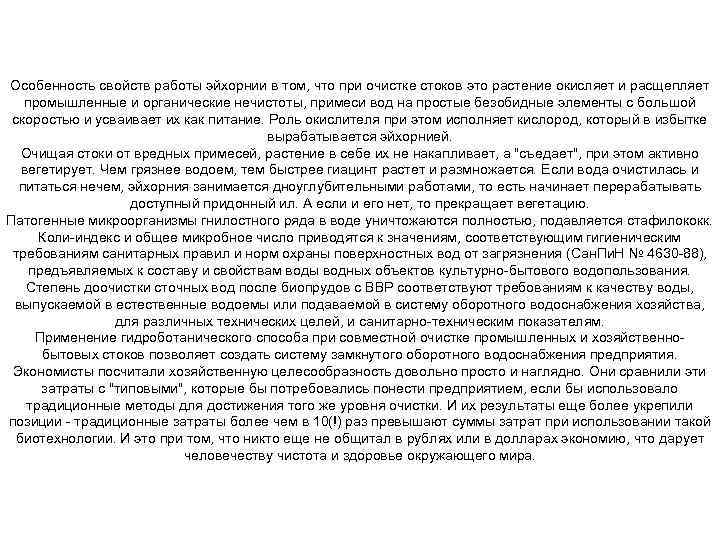

Особенность свойств работы эйхорнии в том, что при очистке стоков это растение окисляет и расщепляет промышленные и органические нечистоты, примеси вод на простые безобидные элементы с большой скоростью и усваивает их как питание. Роль окислителя при этом исполняет кислород, который в избытке вырабатывается эйхорнией. Очищая стоки от вредных примесей, растение в себе их не накапливает, а "съедает", при этом активно вегетирует. Чем грязнее водоем, тем быстрее гиацинт растет и размножается. Если вода очистилась и питаться нечем, эйхорния занимается дноуглубительными работами, то есть начинает перерабатывать доступный придонный ил. А если и его нет, то прекращает вегетацию. Патогенные микроорганизмы гнилостного ряда в воде уничтожаются полностью, подавляется стафилококк. Коли-индекс и общее микробное число приводятся к значениям, соответствующим гигиеническим требованиям санитарных правил и норм охраны поверхностных вод от загрязнения (Сан. Пи. Н № 4630 -88), предъявляемых к составу и свойствам воды водных объектов культурно-бытового водопользования. Степень доочистки сточных вод после биопрудов с ВВР соответствуют требованиям к качеству воды, выпускаемой в естественные водоемы или подаваемой в систему оборотного водоснабжения хозяйства, для различных технических целей, и санитарно-техническим показателям. Применение гидроботанического способа при совместной очистке промышленных и хозяйственнобытовых стоков позволяет создать систему замкнутого оборотного водоснабжения предприятия. Экономисты посчитали хозяйственную целесообразность довольно просто и наглядно. Они сравнили эти затраты с "типовыми", которые бы потребовались понести предприятием, если бы использовало традиционные методы для достижения того же уровня очистки. И их результаты еще более укрепили позиции - традиционные затраты более чем в 10(!) раз превышают суммы затрат при использовании такой биотехнологии. И это при том, что никто еще не общитал в рублях или в долларах экономию, что дарует человечеству чистота и здоровье окружающего мира.

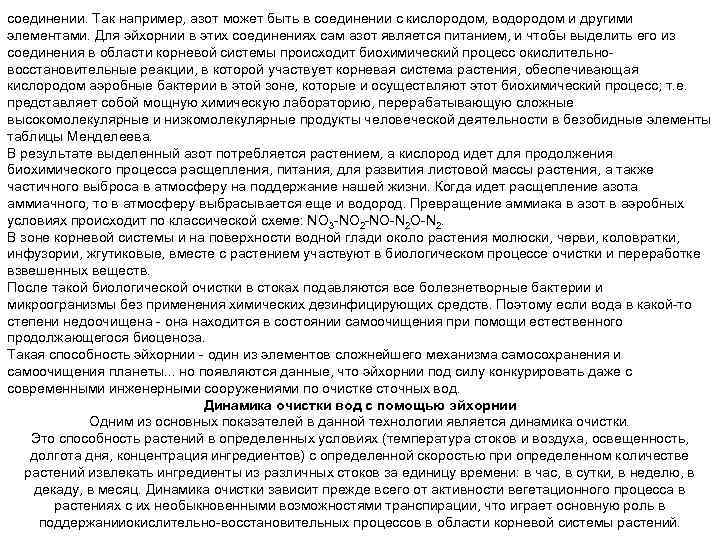

соединении. Так например, азот может быть в соединении с кислородом, водородом и другими элементами. Для эйхорнии в этих соединениях сам азот является питанием, и чтобы выделить его из соединения в области корневой системы происходит биохимический процесс окислительновосстановительные реакции, в которой участвует корневая система растения, обеспечивающая кислородом аэробные бактерии в этой зоне, которые и осуществляют этот биохимический процесс; т. е. представляет собой мощную химическую лабораторию, перерабатывающую сложные высокомолекулярные и низкомолекулярные продукты человеческой деятельности в безобидные элементы таблицы Менделеева. В результате выделенный азот потребляется растением, а кислород идет для продолжения биохимического процесса расщепления, питания, для развития листовой массы растения, а также частичного выброса в атмосферу на поддержание нашей жизни. Когда идет расщепление азота аммиачного, то в атмосферу выбрасывается еще и водород. Превращение аммиака в азот в аэробных условиях происходит по классической схеме: NO 3 -NO 2 -NO-N 2. В зоне корневой системы и на поверхности водной глади около растения молюски, черви, коловратки, инфузории, жгутиковые, вместе с растением участвуют в биологическом процессе очистки и переработке взвешенных веществ. После такой биологической очистки в стоках подавляются все болезнетворные бактерии и микроогранизмы без применения химических дезинфицирующих средств. Поэтому если вода в какой-то степени недоочищена - она находится в состоянии самоочищения при помощи естественного продолжающегося биоценоза. Такая способность эйхорнии - один из элементов сложнейшего механизма самосохранения и самоочищения планеты. . . но появляются данные, что эйхорнии под силу конкурировать даже с современными инженерными сооружениями по очистке сточных вод. Динамика очистки вод с помощью эйхорнии Одним из основных показателей в данной технологии является динамика очистки. Это способность растений в определенных условиях (температура стоков и воздуха, освещенность, долгота дня, концентрация ингредиентов) с определенной скоростью при определенном количестве растений извлекать ингредиенты из различных стоков за единицу времени: в час, в сутки, в неделю, в декаду, в месяц. Динамика очистки зависит прежде всего от активности вегетационного процесса в растениях с их необыкновенными возможностями транспирации, что играет основную роль в поддержанииокислительно-восстановительных процессов в области корневой системы растений.

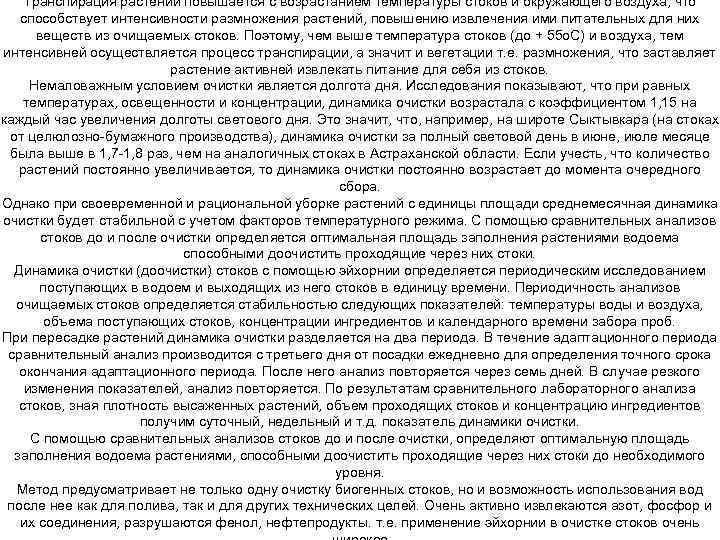

Транспирация растений повышается с возрастанием температуры стоков и окружающего воздуха, что способствует интенсивности размножения растений, повышению извлечения ими питательных для них веществ из очищаемых стоков. Поэтому, чем выше температура стоков (до + 55 о. С) и воздуха, тем интенсивней осуществляется процесс транспирации, а значит и вегетации т. е. размножения, что заставляет растение активней извлекать питание для себя из стоков. Немаловажным условием очистки является долгота дня. Исследования показывают, что при равных температурах, освещенности и концентрации, динамика очистки возрастала с коэффициентом 1, 15 на каждый час увеличения долготы светового дня. Это значит, что, например, на широте Сыктывкара (на стоках от целюлозно-бумажного производства), динамика очистки за полный световой день в июне, июле месяце была выше в 1, 7 -1, 8 раз, чем на аналогичных стоках в Астраханской области. Если учесть, что количество растений постоянно увеличивается, то динамика очистки постоянно возрастает до момента очередного сбора. Однако при своевременной и рациональной уборке растений с единицы площади среднемесячная динамика очистки будет стабильной с учетом факторов температурного режима. С помощью сравнительных анализов стоков до и после очистки определяется оптимальная площадь заполнения растениями водоема способными доочистить проходящие через них стоки. Динамика очистки (доочистки) стоков с помощью эйхорнии определяется периодическим исследованием поступающих в водоем и выходящих из него стоков в единицу времени. Периодичность анализов очищаемых стоков определяется стабильностью следующих показателей: температуры воды и воздуха, объема поступающих стоков, концентрации ингредиентов и календарного времени забора проб. При пересадке растений динамика очистки разделяется на два периода. В течение адаптационного периода сравнительный анализ производится с третьего дня от посадки ежедневно для определения точного срока окончания адаптационного периода. После него анализ повторяется через семь дней. В случае резкого изменения показателей, анализ повторяется. По результатам сравнительного лабораторного анализа стоков, зная плотность высаженных растений, объем проходящих стоков и концентрацию ингредиентов получим суточный, недельный и т. д. показатель динамики очистки. С помощью сравнительных анализов стоков до и после очистки, определяют оптимальную площадь заполнения водоема растениями, способными доочистить проходящие через них стоки до необходимого уровня. Метод предусматривает не только одну очистку биогенных стоков, но и возможность использования вод после нее как для полива, так и для других технических целей. Очень активно извлекаются азот, фосфор и их соединения, разрушаются фенол, нефтепродукты. т. е. применение эйхорнии в очистке стоков очень

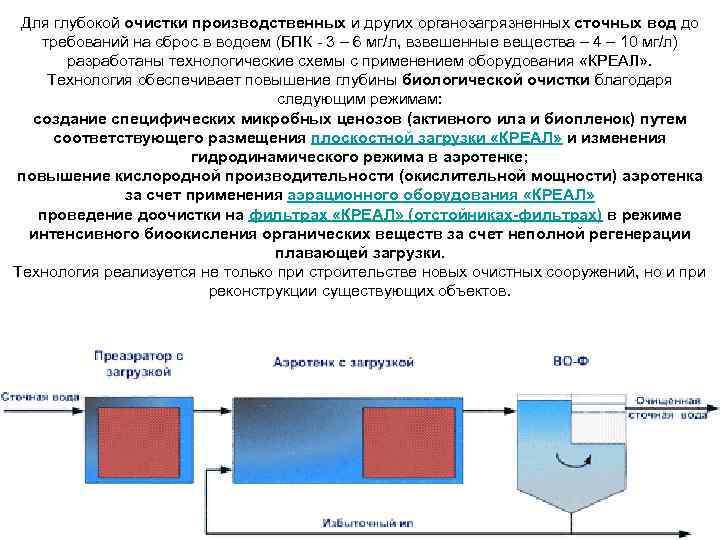

Для глубокой очистки производственных и других органозагрязненных сточных вод до требований на сброс в водоем (БПК - 3 – 6 мг/л, взвешенные вещества – 4 – 10 мг/л) разработаны технологические схемы с применением оборудования «КРЕАЛ» . Технология обеспечивает повышение глубины биологической очистки благодаря следующим режимам: создание специфических микробных ценозов (активного ила и биопленок) путем соответствующего размещения плоскостной загрузки «КРЕАЛ» и изменения гидродинамического режима в аэротенке; повышение кислородной производительности (окислительной мощности) аэротенка за счет применения аэрационного оборудования «КРЕАЛ» проведение доочистки на фильтрах «КРЕАЛ» (отстойниках-фильтрах) в режиме интенсивного биоокисления органических веществ за счет неполной регенерации плавающей загрузки. Технология реализуется не только при строительстве новых очистных сооружений, но и при реконструкции существующих объектов.

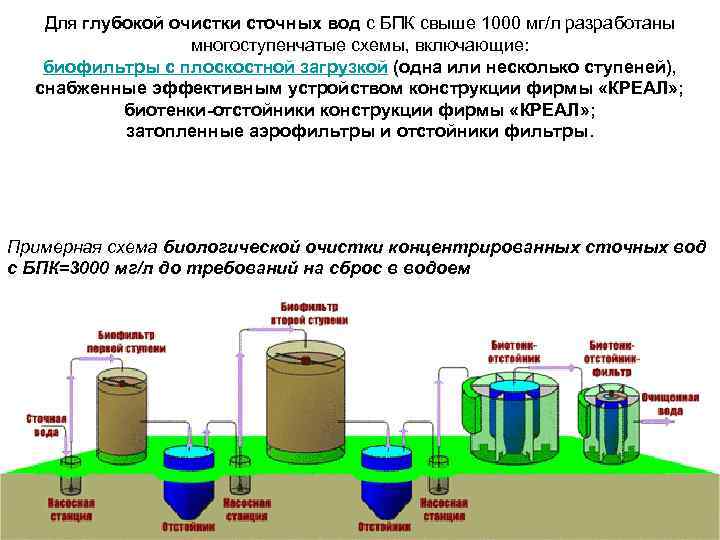

Для глубокой очистки сточных вод с БПК свыше 1000 мг/л разработаны многоступенчатые схемы, включающие: биофильтры с плоскостной загрузкой (одна или несколько ступеней), снабженные эффективным устройством конструкции фирмы «КРЕАЛ» ; биотенки-отстойники конструкции фирмы «КРЕАЛ» ; затопленные аэрофильтры и отстойники фильтры. Примерная схема биологической очистки концентрированных сточных вод с БПК=3000 мг/л до требований на сброс в водоем

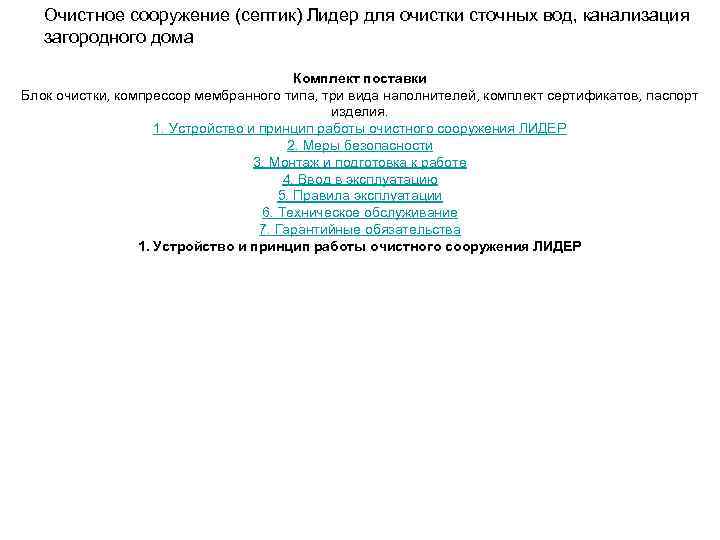

Очистное сооружение (септик) Лидер для очистки сточных вод, канализация загородного дома Комплект поставки Блок очистки, компрессор мембранного типа, три вида наполнителей, комплект сертификатов, паспорт изделия. 1. Устройство и принцип работы очистного сооружения ЛИДЕР 2. Меры безопасности 3. Монтаж и подготовка к работе 4. Ввод в эксплуатацию 5. Правила эксплуатации 6. Техническое обслуживание 7. Гарантийные обязательства 1. Устройство и принцип работы очистного сооружения ЛИДЕР

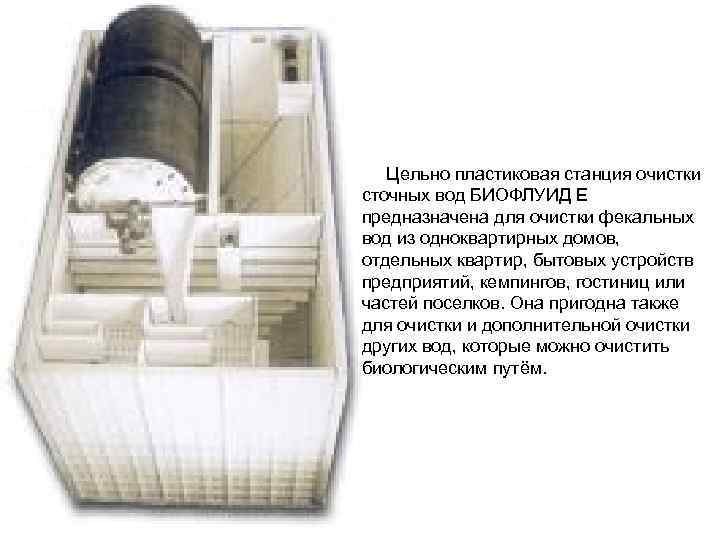

Цельно пластиковая станция очистки сточных вод БИОФЛУИД Е предназначена для очистки фекальных вод из одноквартирных домов, отдельных квартир, бытовых устройств предприятий, кемпингов, гостиниц или частей поселков. Она пригодна также для очистки и дополнительной очистки других вод, которые можно очистить биологическим путём.

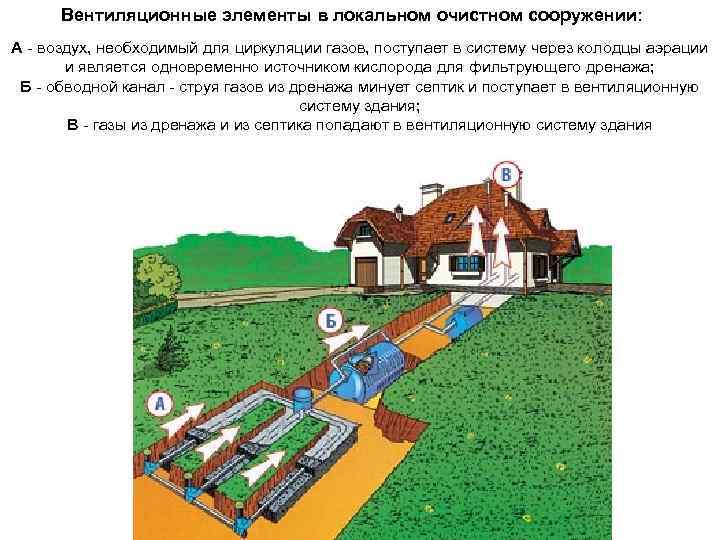

Вентиляционные элементы в локальном очистном сооружении: А - воздух, необходимый для циркуляции газов, поступает в систему через колодцы аэрации и является одновременно источником кислорода для фильтрующего дренажа; Б - обводной канал - струя газов из дренажа минует септик и поступает в вентиляционную систему здания; В - газы из дренажа и из септика попадают в вентиляционную систему здания

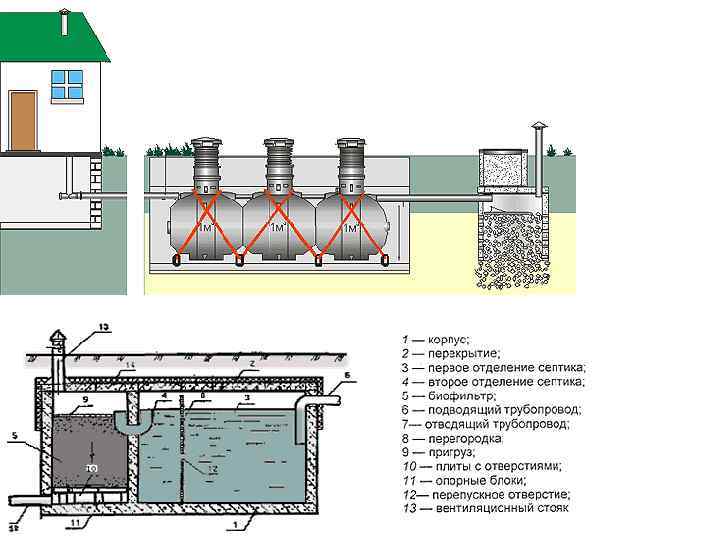

Устройство, в котором вода очищается, проходя через фильтр с бактериями. Иногда биофильтр находится в одной емкости с септиком, но в разных отсеках. Биофильтр состоит из фильтрующего наполнителя, спрятанного внутри емкости (фильтрующий наполнитель - это прослойка твердых, не гниющих частиц - мелких камушков, пенополиуретана, пенопласта и др. ). На поверхности частиц образуется биопленка - колонии микроорганизмов, поедающих органические вещества, растворенные в воде. В биофильтр вода поступает из отстойника дозированно (иначе большой напор может закрыть доступ кислорода к наполнителю биофильтра и погубить аэробные бактерии). Устройство канализационной системы <Осина>
