Дисциплина «Теплотехника и ТУ» Барабанные сушилки строительных материалов Байсариева Анара Мырзакуловна
План

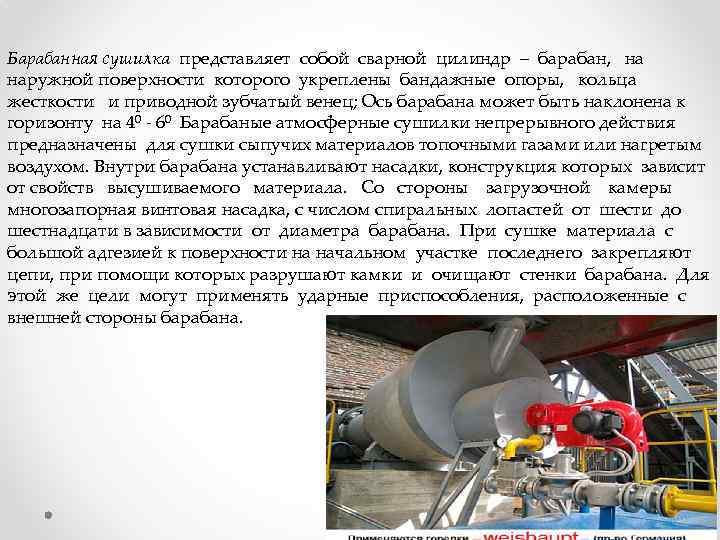

Барабанная сушилка представляет собой сварной цилиндр – барабан, наружной поверхности которого укреплены бандажные опоры, кольца жесткости и приводной зубчатый венец; Ось барабана может быть наклонена к горизонту на 40 - 60 Барабаные атмосферные сушилки непрерывного действия предназначены для сушки сыпучих материалов топочными газами или нагретым воздухом. Внутри барабана устанавливают насадки, конструкция которых зависит от свойств высушиваемого материала. Со стороны загрузочной камеры многозапорная винтовая насадка, с числом спиральных лопастей от шести до шестнадцати в зависимости от диаметра барабана. При сушке материала с большой адгезией к поверхности на начальном участке последнего закрепляют цепи, при помощи которых разрушают камки и очищают стенки барабана. Для этой же цели могут применять ударные приспособления, расположенные с внешней стороны барабана.
Барабанная сушильная установка: 1—металлический барабан; 2 — течка для загрузки материала; 3 — приемная камера; 4—газовая топка; 5 — смесительная камера; 6' — окно для подачи холодного воздуха; 7—циклон; 8 — вентилятор; 9 — стальные бандажи; 10— опорные ролики; 11 — венцовое колесо; 12 — подвенцовая шестерня; 13 — редуктор; 14 — электродвигатель

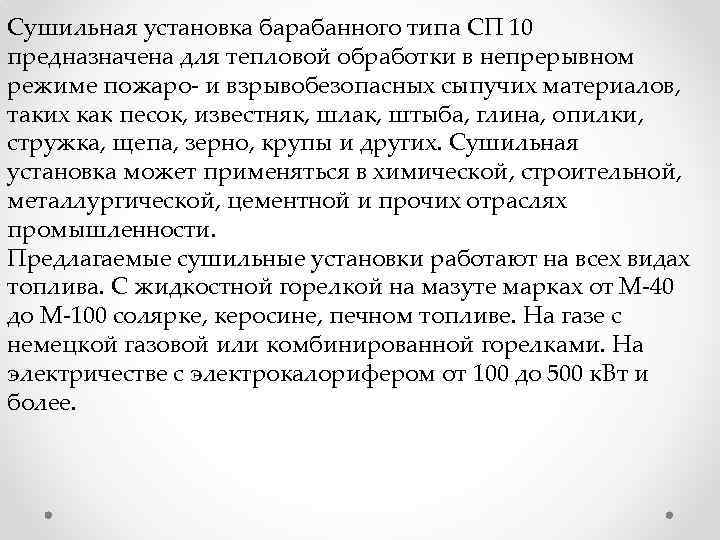

Сушильная установка барабанного типа СП 10 предназначена для тепловой обработки в непрерывном режиме пожаро- и взрывобезопасных сыпучих материалов, таких как песок, известняк, шлак, штыба, глина, опилки, стружка, щепа, зерно, крупы и других. Сушильная установка может применяться в химической, строительной, металлургической, цементной и прочих отраслях промышленности. Предлагаемые сушильные установки работают на всех видах топлива. С жидкостной горелкой на мазуте марках от М-40 до М-100 солярке, керосине, печном топливе. На газе с немецкой газовой или комбинированной горелками. На электричестве с электрокалорифером от 100 до 500 к. Вт и более.

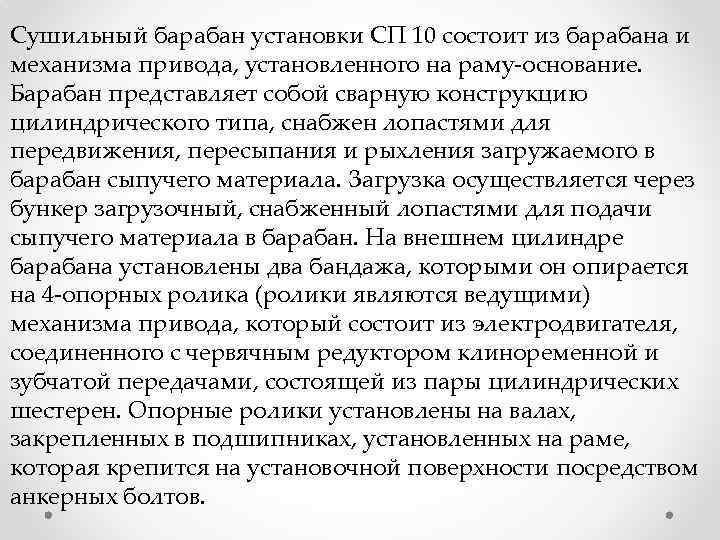

Сушильный барабан установки СП 10 состоит из барабана и механизма привода, установленного на раму-основание. Барабан представляет собой сварную конструкцию цилиндрического типа, снабжен лопастями для передвижения, пересыпания и рыхления загружаемого в барабан сыпучего материала. Загрузка осуществляется через бункер загрузочный, снабженный лопастями для подачи сыпучего материала в барабан. На внешнем цилиндре барабана установлены два бандажа, которыми он опирается на 4 -опорных ролика (ролики являются ведущими) механизма привода, который состоит из электродвигателя, соединенного с червячным редуктором клиноременной и зубчатой передачами, состоящей из пары цилиндрических шестерен. Опорные ролики установлены на валах, закрепленных в подшипниках, установленных на раме, которая крепится на установочной поверхности посредством анкерных болтов.

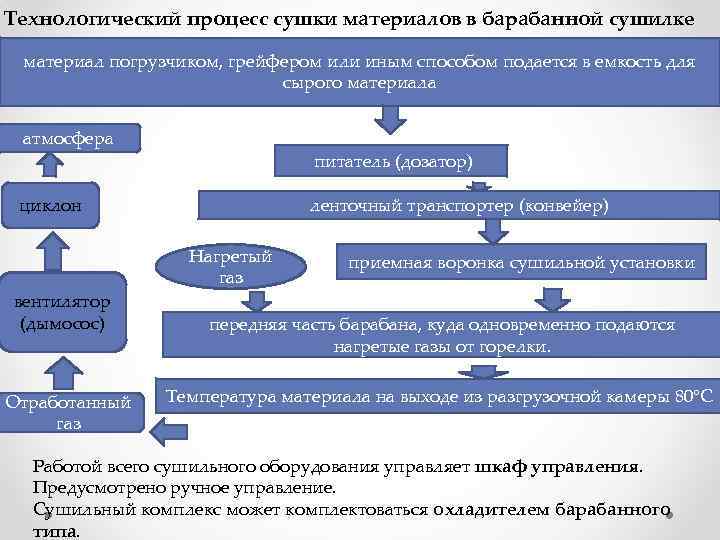

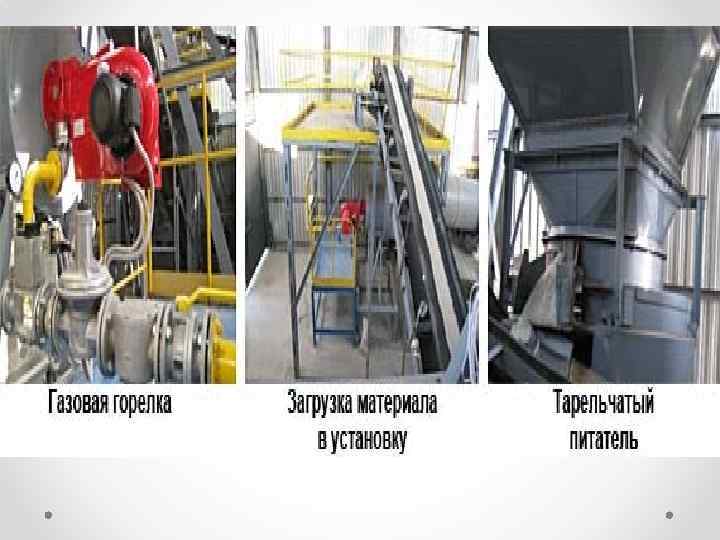

Технологический процесс сушки материалов в барабанной сушилке материал погрузчиком, грейфером или иным способом подается в емкость для сырого материала атмосфера питатель (дозатор) циклон вентилятор (дымосос) Отработанный газ ленточный транспортер (конвейер) Нагретый газ приемная воронка сушильной установки передняя часть барабана, куда одновременно подаются нагретые газы от горелки. Температура материала на выходе из разгрузочной камеры 80°С Работой всего сушильного оборудования управляет шкаф управления. Предусмотрено ручное управление. Сушильный комплекс может комплектоваться охладителем барабанного типа.

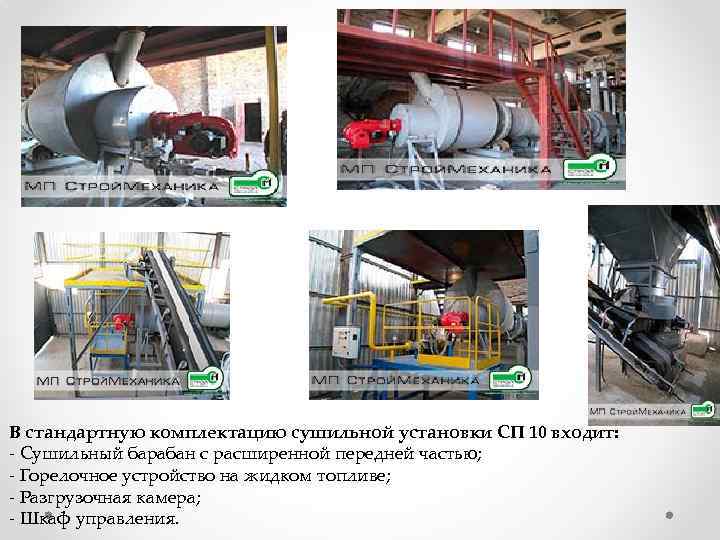

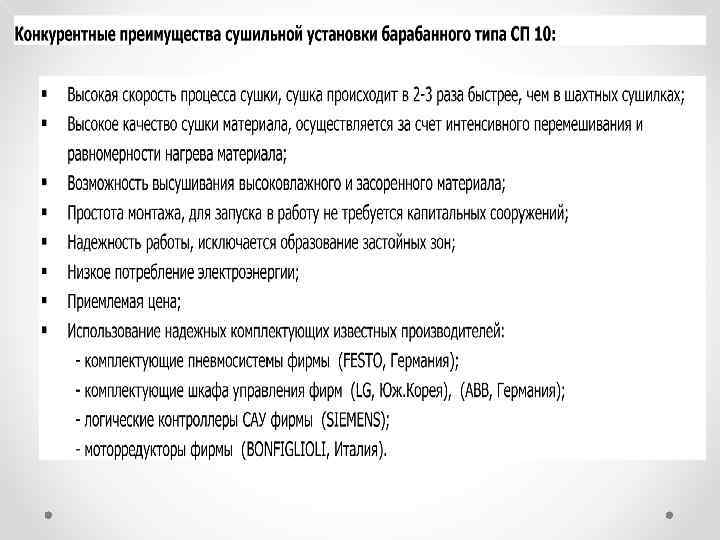

В стандартную комплектацию сушильной установки СП 10 входит: - Сушильный барабан с расширенной передней частью; - Горелочное устройство на жидком топливе; - Разгрузочная камера; - Шкаф управления.

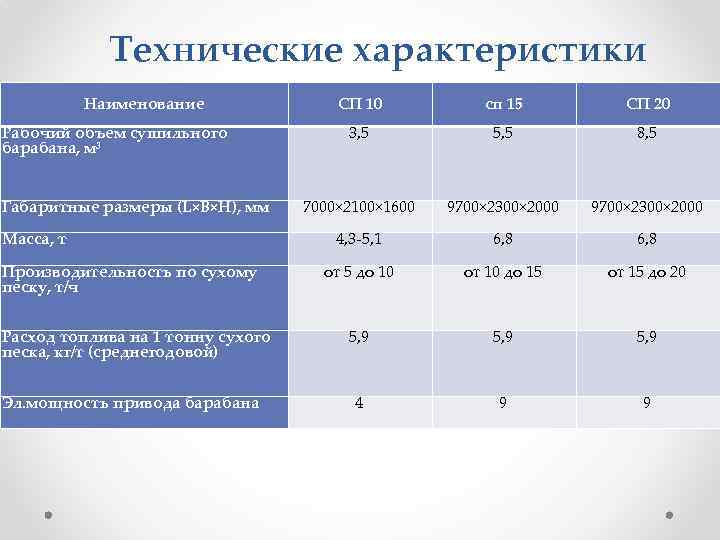

Технические характеристики Наименование Рабочий объем сушильного барабана, м³ Габаритные размеры (L×B×H), мм Масса, т Производительность по сухому песку, т/ч Расход топлива на 1 тонну сухого песка, кг/т (среднегодовой) Эл. мощность привода барабана СП 10 сп 15 СП 20 3, 5 5, 5 8, 5 7000× 2100× 1600 9700× 2300× 2000 4, 3 -5, 1 6, 8 от 5 до 10 от 10 до 15 от 15 до 20 5, 9 4 9 9
