Дисципліна: Теоретичні основи побудови озброєння РТВ ПС Тема

Дисципліна: Теоретичні основи побудови озброєння РТВ ПС Тема № 1: Організаційнотехнічні основи інформаційного забезпечення та управління у військах ПС Заняття № 3: Основи радіолокації

Література: Довідник з протиповітряної оборони / А. В. Торопчин, І. О. Романенко, Ю. Г. Даник, Р. Е. Пащенко та ін. - К. : МО Украіни, Х: ХВУ, 2003. - 368 с.

1. Принципи побудови систем виявлення засобів повітряного нападу. Дальність виявлення РЛС у вільному просторі. 2. Вплив атмосфери на дальність виявлення РЛС. Вплив кривизни земної поверхні на дальність виявлення РЛС. 3. Види радіоперешкод і способи захисту від них.

Фізичні принципи, що покладені в основу отримання інформації про ПО Відбиття або розсіяння електромагнітних хвиль - фізичне явище, що забезпечує виявлення за рахунок різноманітних властивостей ПО і середовища, що його оточує.

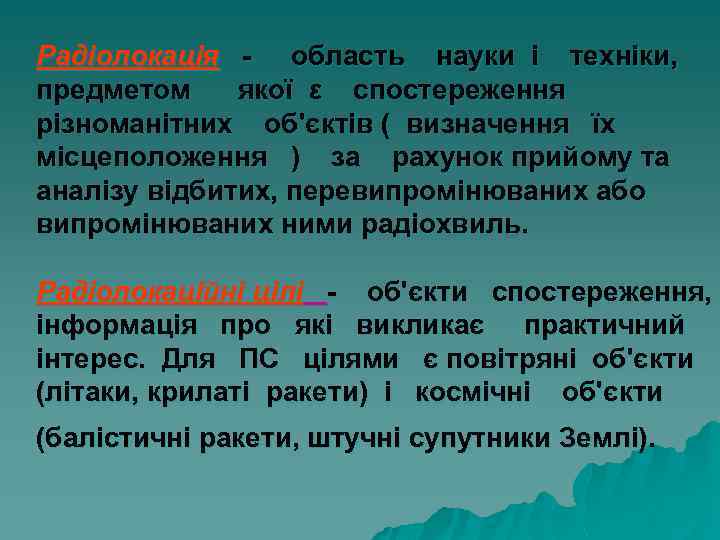

Радіолокація - область науки і техніки, предметом якої ε спостереження різноманітних об'єктів ( визначення їх місцеположення ) за рахунок прийому та аналізу відбитих, перевипромінюваних або випромінюваних ними радіохвиль. Радіолокаційні цілі - об'єкти спостереження, інформація про які викликає практичний інтерес. Для ПC цілями є повітряні об'єкти (літаки, крилаті ракети) і космічні об'єкти (балістичні ракети, штучні супутники Землі).

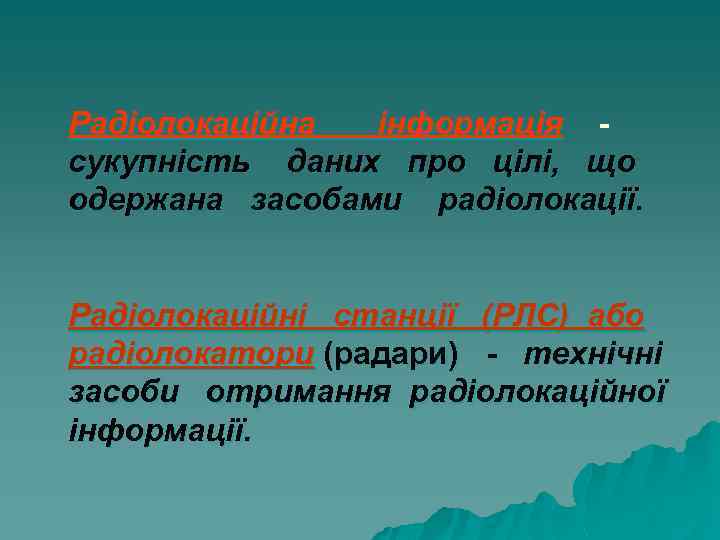

Радіолокаційна інформація сукупність даних про цілі, що одержана засобами радіолокації. Радіолокаційні станції (РЛС) або радіолокатори (радари) - технічні засоби отримання радіолокаційної інформації.

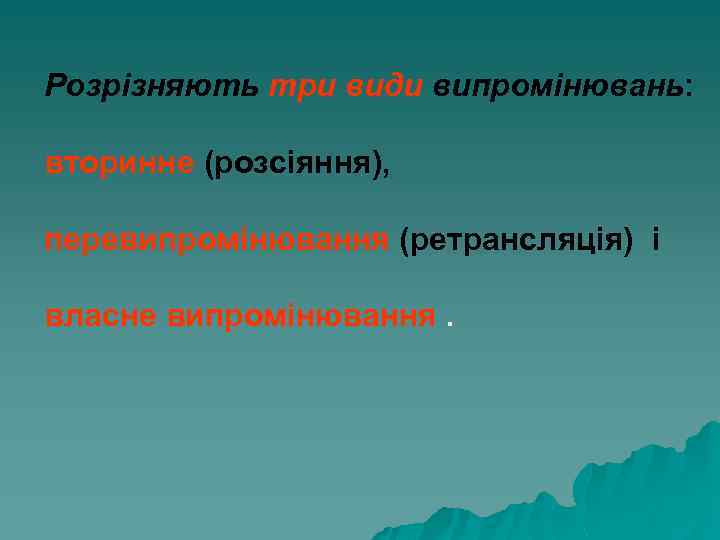

Розрізняють три види випромінювань: вторинне (розсіяння), перевипромінювання (ретрансляція) і власне випромінювання.

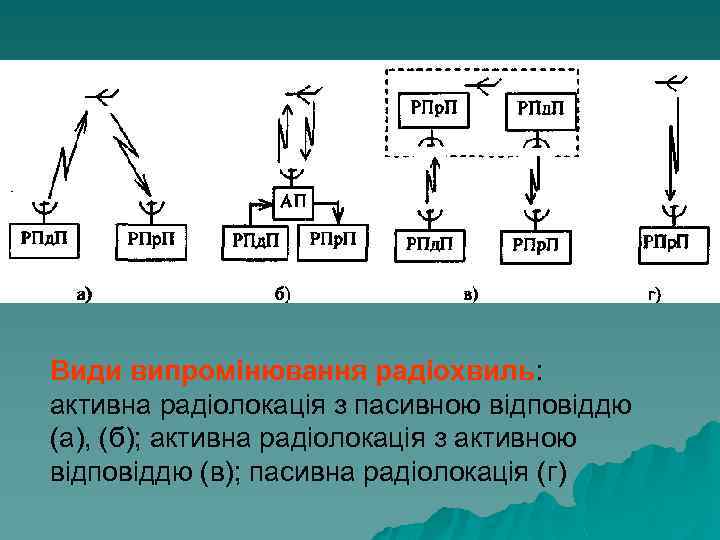

Види випромінювання радіохвиль: активна радіолокація з пасивною відповіддю (а), (б); активна радіолокація з активною відповіддю (в); пасивна радіолокація (г)

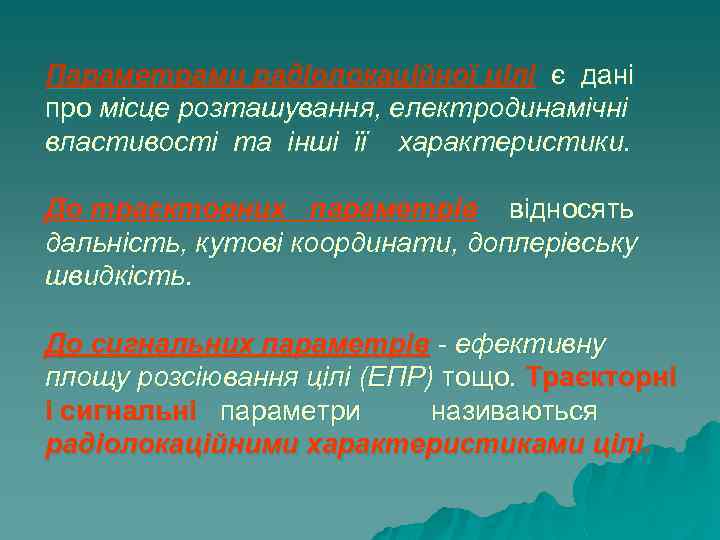

Параметрами радіолокаційної цілі є дані про місце розташування, електродинамічні властивості та інші її характеристики. До траєкторних параметрів відносять дальність, кутові координати, доплерівську швидкість. До сигнальних параметрів - ефективну площу розсіювання цілі (ЕПР) тощо. Траєкторні і сигнальні параметри називаються радіолокаційними характеристиками цілі.

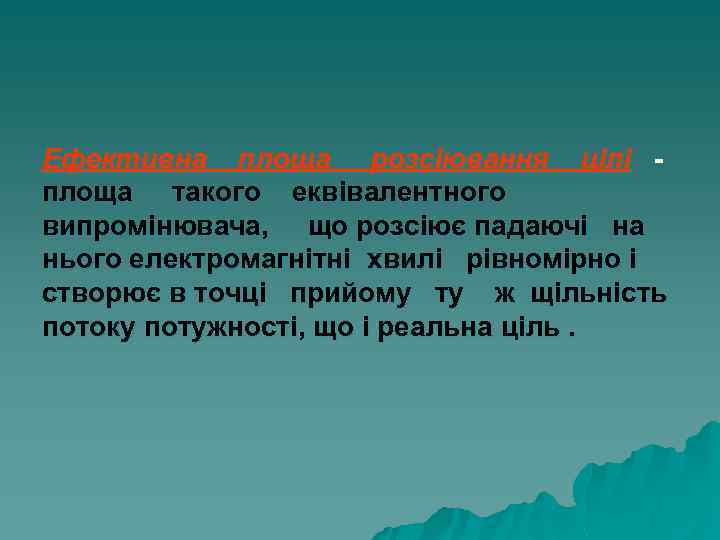

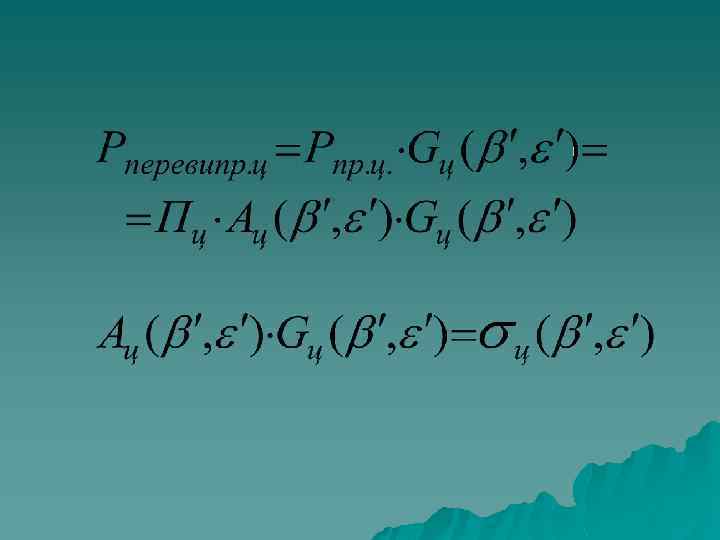

Ефективна площа розсіювання цілі площа такого еквівалентного випромінювача, що розсіює падаючі на нього електромагнітні хвилі рівномірно і створює в точці прийому ту ж щільність потоку потужності, що і реальна ціль.

Тип засобу повітряного нападу Діапазон хвиль, що випромінюються РЛС, см 5 -10 10 -100 100 -200 6 -10 10 -15 15 -20 Тактичний винищувач 2 -3 3 5 Гелікоптер 0, 5 -1 0, 1 -0, 4 1 -1, 5 0, 5 -0, 8 2 -3 1 -2 0, 01 -0, 1 -0, 3 -0, 5 Стратегічний бомбардувальник Крилата ракета Безпілотний літальний апарат

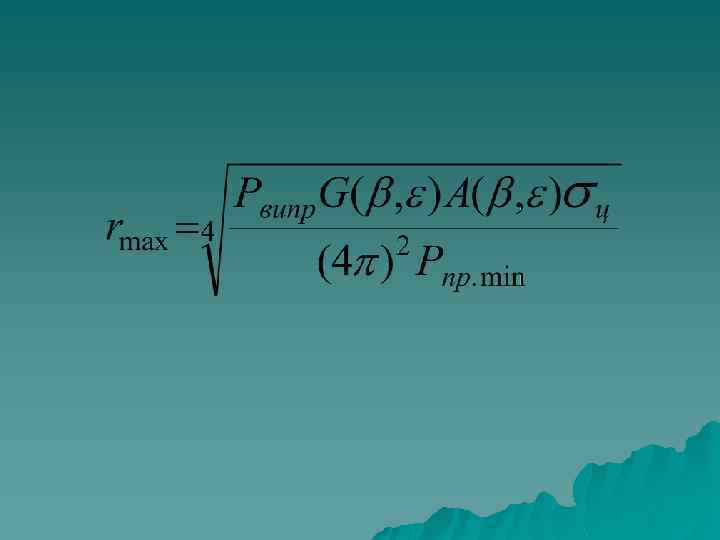

ДАЛЬНІСТЬ ВИЯВЛЕННЯ РЛС У ВІЛЬНОМУ ПРОСТОРІ

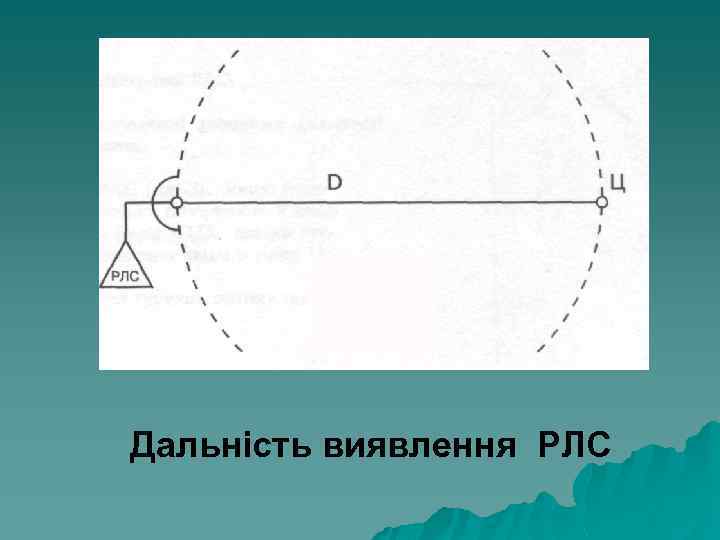

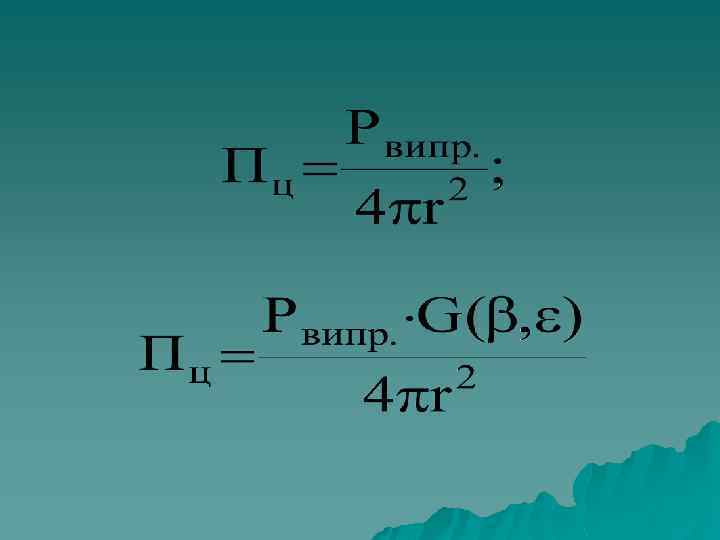

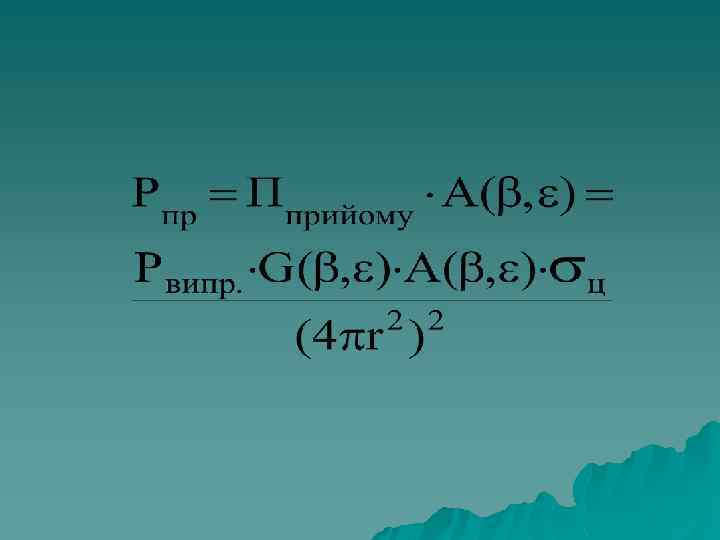

Дальність виявлення РЛС

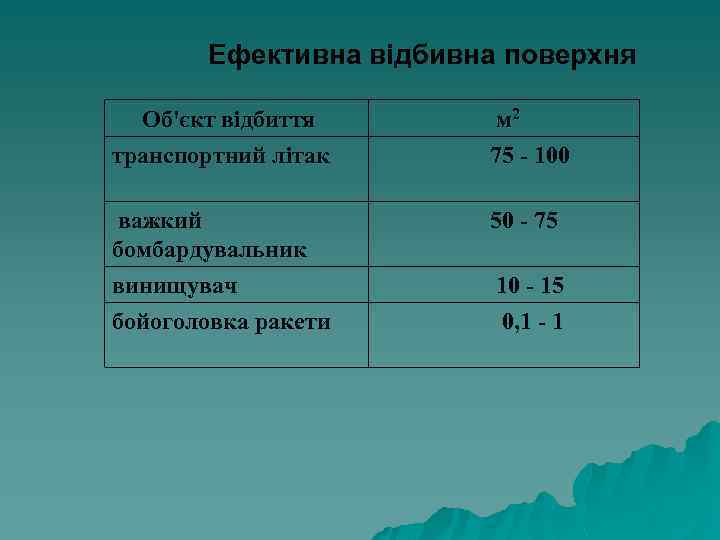

Ефективна відбивна поверхня Об'єкт відбиття транспортний літак м 2 75 - 100 важкий бомбардувальник винищувач 50 - 75 бойоголовка ракети 10 - 15 0, 1 - 1

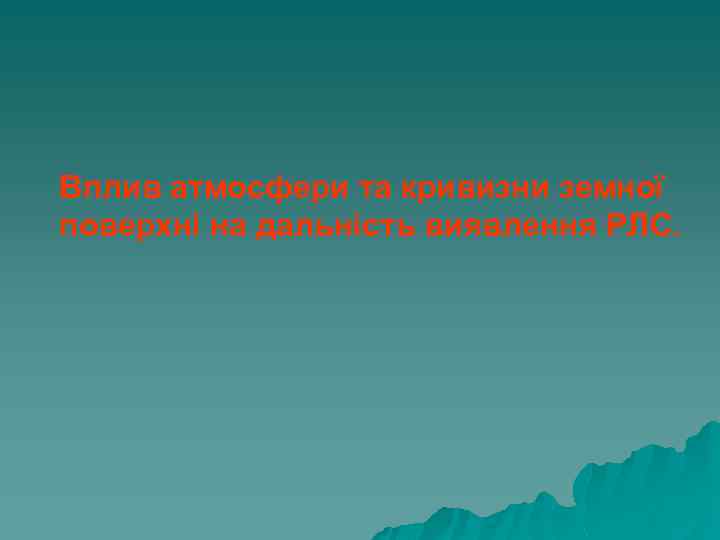

Вплив атмосфери та кривизни земної поверхні на дальність виявлення РЛС.

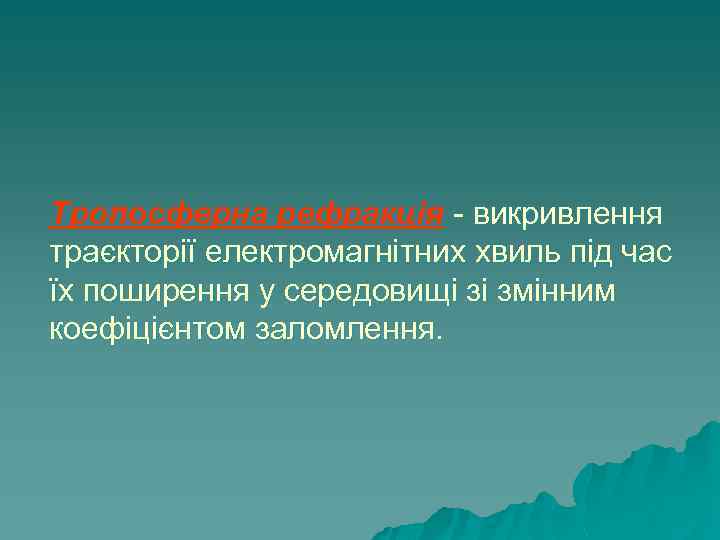

Тропосферна рефракція - викривлення траєкторії електромагнітних хвиль під час їх поширення у середовищі зі змінним коефіцієнтом заломлення.

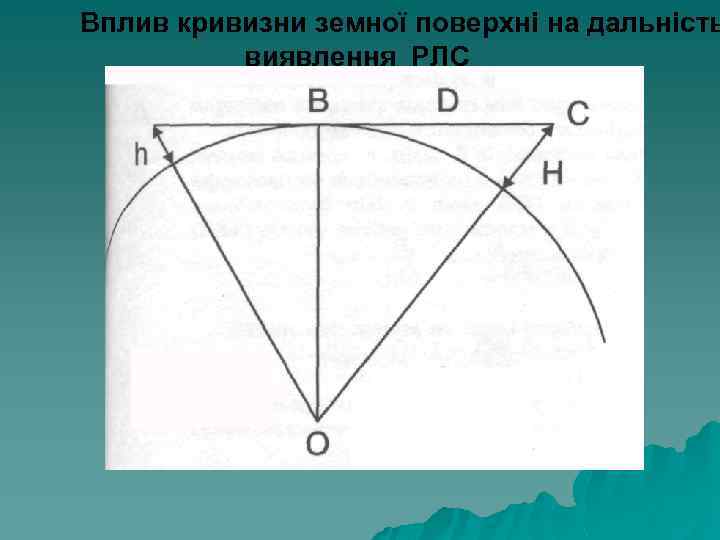

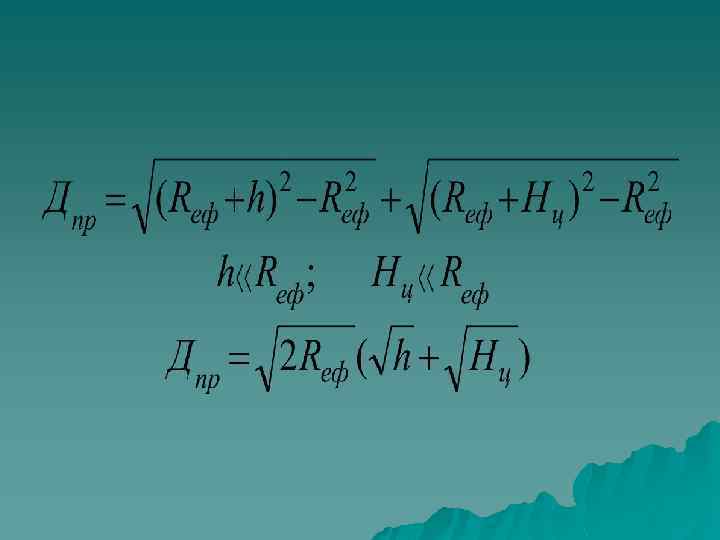

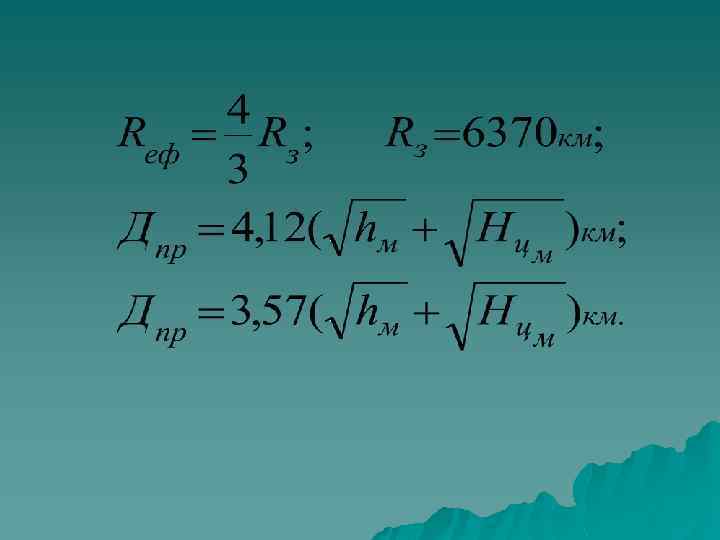

Вплив кривизни земної поверхні на дальність виявлення РЛС А

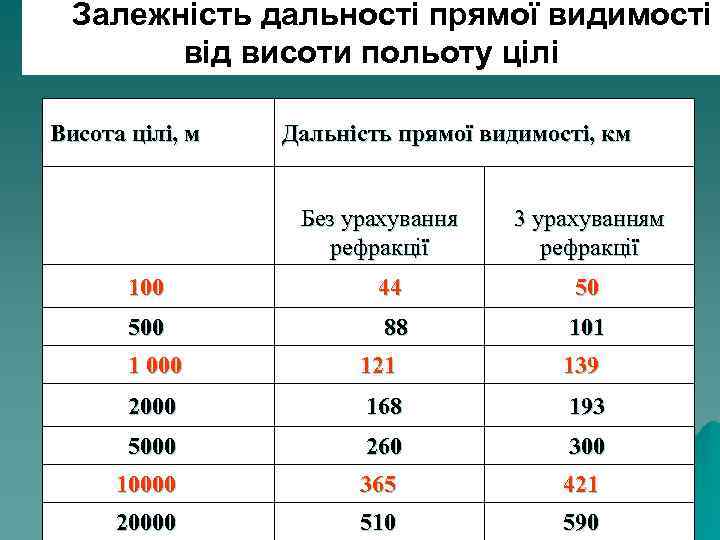

Залежність дальності прямої видимості від висоти польоту цілі Висота цілі, м Дальність прямої видимості, км Без урахування рефракції 3 урахуванням рефракції 100 44 50 500 88 101 1 000 121 139 2000 168 193 5000 260 300 10000 365 421 20000 510 590

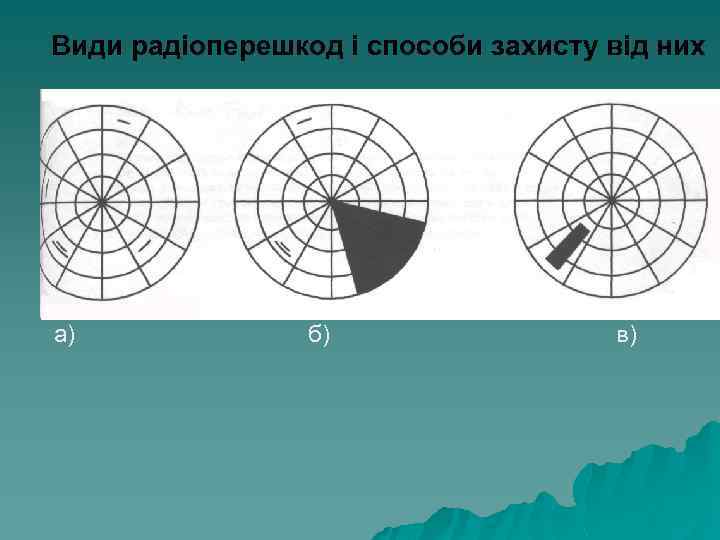

Види радіоперешкод і способи захисту від них а) б) в)

Література: Довідник з протиповітряної оборони/ А. В. Торопчин, І. О. Романенко, Ю. Г. Даник, Р. Е. Пащенко та ін. - К. : МО Украіни, Х: ХВУ, 2003. - (c. 40 -60).
