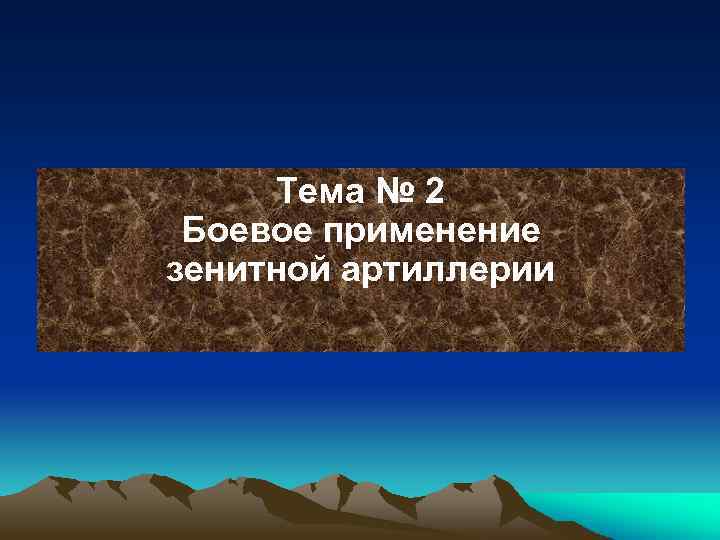

Тема № 2 Боевое применение зенитной артиллерии

ЗАНЯТИЕ № 1 Боевые возможности подразделений войсковой ПВО

УЧЕБНЫЕ ВОПРОСЫ: 1. Основы боевого применения подразделений войсковой ПВО. 2. Назначение, состав и боевые возможности подразделений войсковой ПВО. 3. Боевое применение подразделений войсковой ПВО в бою.

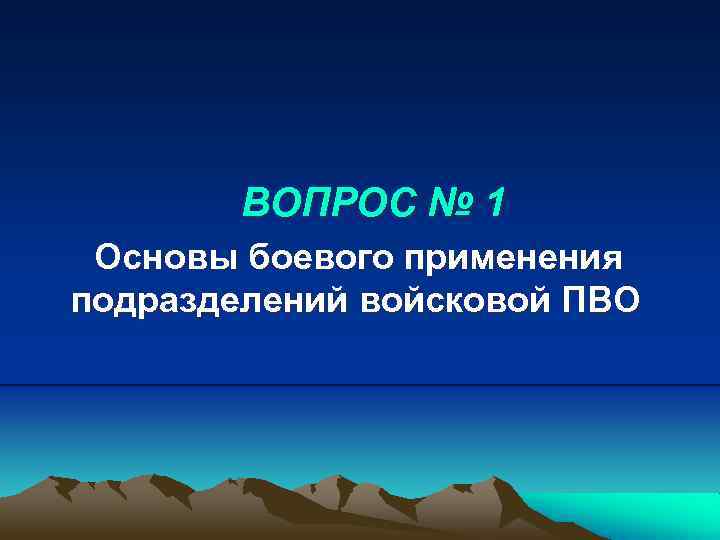

ВОПРОС № 1 Основы боевого применения подразделений войсковой ПВО

• Противовоздушная оборона войск осуществляется подразделениями войсковой ПВО во взаимодействии с истребительной авиацией, подразделениями ПВО Вооруженных Сил Республики Беларусь, средствами радиоэлектронной борьбы и прикрываемыми войсками в сложной наземной и воздушной обстановке в условиях непрерывного огневого воздействия и радиоэлектронного подавления их противником.

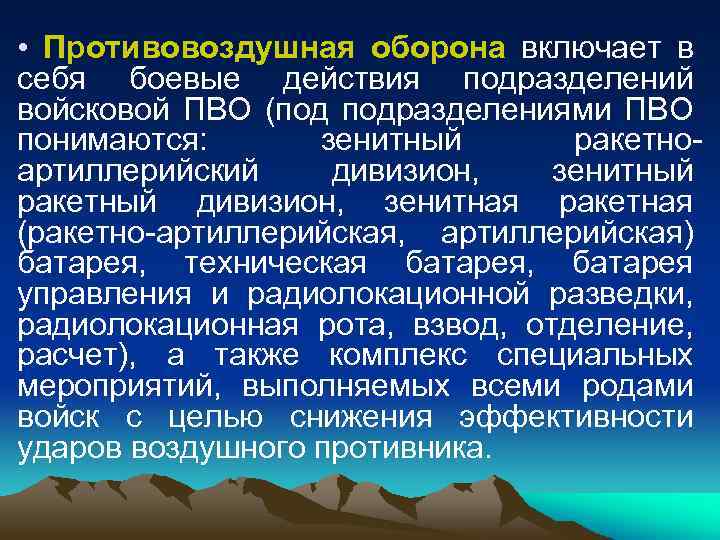

• Противовоздушная оборона включает в себя боевые действия подразделений войсковой ПВО (под подразделениями ПВО понимаются: зенитный ракетноартиллерийский дивизион, зенитный ракетный дивизион, зенитная ракетная (ракетно-артиллерийская, артиллерийская) батарея, техническая батарея, батарея управления и радиолокационной разведки, радиолокационная рота, взвод, отделение, расчет), а также комплекс специальных мероприятий, выполняемых всеми родами войск с целью снижения эффективности ударов воздушного противника.

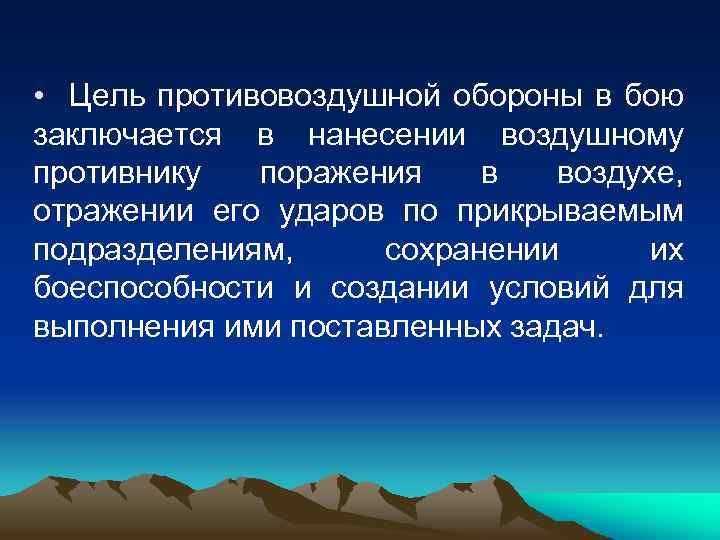

• Цель противовоздушной обороны в бою заключается в нанесении воздушному противнику поражения в воздухе, отражении его ударов по прикрываемым подразделениям, сохранении их боеспособности и создании условий для выполнения ими поставленных задач.

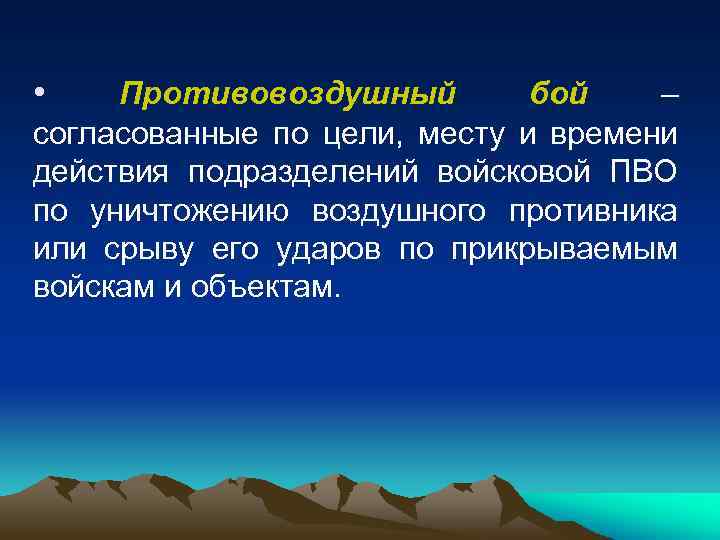

• Противовоздушный бой – согласованные по цели, месту и времени действия подразделений войсковой ПВО по уничтожению воздушного противника или срыву его ударов по прикрываемым войскам и объектам.

Подразделения войсковой ПВО в зависимости от боевой задачи, наличия сил и средств, характера действий воздушного противника могут применять следующие способы ведения противовоздушного боя: ü сосредоточение огня по наиболее важным целям для их надежного поражения; ü рассредоточение огня для нанесения воздушному противнику максимальных потерь; ü самостоятельное поражение противника батареями, взводами, установками.

В основу боевого применения подразделений ПВО положены следующие принципы: ü боевая готовность к отражению ударов воздушного постоянная противника в любых условиях обстановки; ü максимальное использование боевых возможностей подразделений; ü своевременный маневр подразделениями и огнем; ü согласованность действий с прикрываемыми войсками, соседями и своей авиацией; ü решительное сосредоточение усилий на главном направлении действий подразделений; ü активность, непрерывность, внезапность и нестандартность действий, применение военной хитрости; ü устойчивость от огневого поражения и радиоэлектронного подавления противника, способность к ведению длительных и напряженных боевых действий, полное напряжение моральных и физических сил; ü твердость и непрерывность управления, настойчивость в выполнении поставленных задач; ü всестороннее обеспечение боевых действий.

Постоянная боевая готовность подразделений войсковой ПВО означает их способность организованно, в установленные сроки вступить в бой и успешно выполнить поставленные задачи.

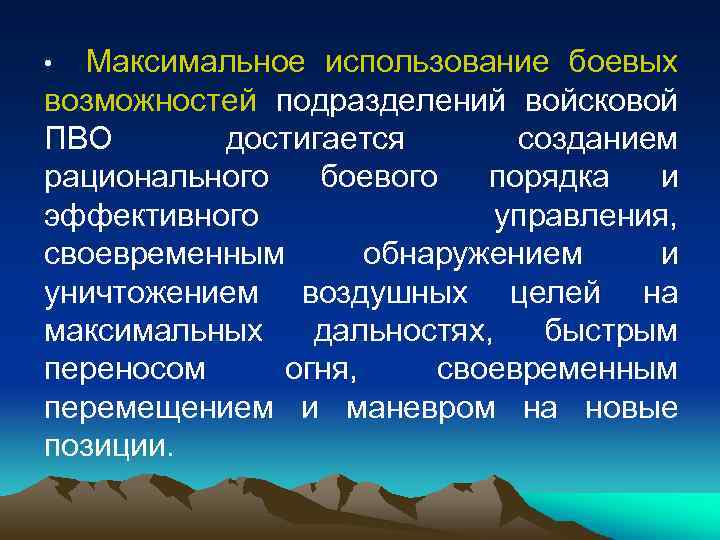

Максимальное использование боевых возможностей подразделений войсковой ПВО достигается созданием рационального боевого порядка и эффективного управления, своевременным обнаружением и уничтожением воздушных целей на максимальных дальностях, быстрым переносом огня, своевременным перемещением и маневром на новые позиции. •

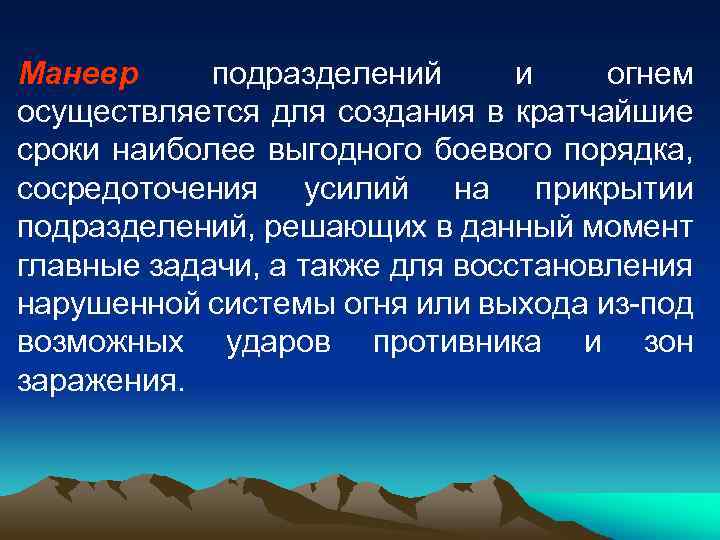

Маневр подразделений и огнем осуществляется для создания в кратчайшие сроки наиболее выгодного боевого порядка, сосредоточения усилий на прикрытии подразделений, решающих в данный момент главные задачи, а также для восстановления нарушенной системы огня или выхода из-под возможных ударов противника и зон заражения.

Взаимодействие (согласованность действий) с прикрываемыми войсками и соседями – одно из основных условий достижения успеха в противовоздушном бою, оно достигается организацией и поддержанием непрерывного и четкого взаимодействия между ними путем согласования их действий по задачам.

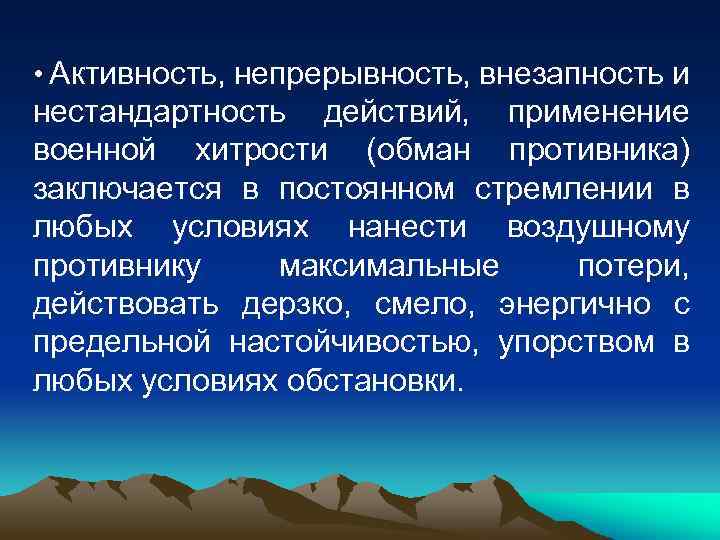

• Активность, непрерывность, внезапность и нестандартность действий, применение военной хитрости (обман противника) заключается в постоянном стремлении в любых условиях нанести воздушному противнику максимальные потери, действовать дерзко, смело, энергично с предельной настойчивостью, упорством в любых условиях обстановки.

Устойчивость от огневого поражения и радиоэлектронного подавления противника, способность к ведению длительных и напряженных боевых действий достигаются: ü установлением и соблюдением режимов работы средств связи на излучение; ü проведением комплекса технических мероприятий по противодействию техническим средствам разведки противника и радиоэлектронной защите своих радиоэлектронных средств; ü периодической сменой позиций, их инженерным оборудованием и маскировкой; ü подготовкой запасных и ложных позиций.

Полное напряжение моральных и физических сил, использование морально-психологического фактора в интересах выполнения боевой задачи являются важнейшим условием достижения успеха в бою.

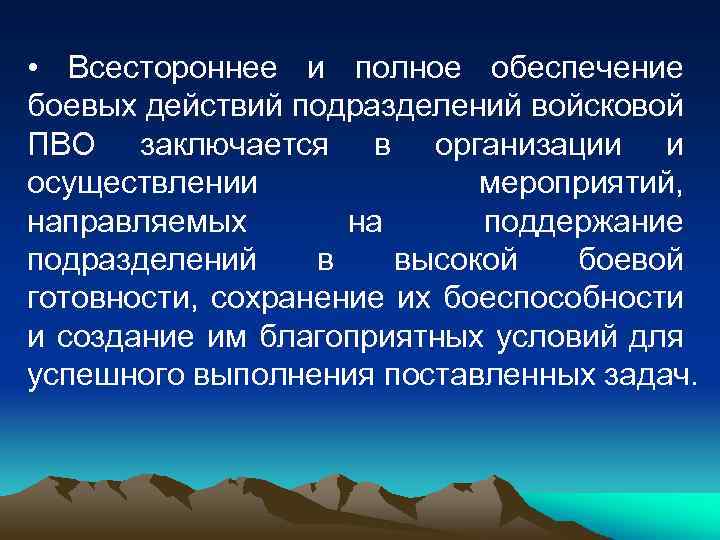

• Всестороннее и полное обеспечение боевых действий подразделений войсковой ПВО заключается в организации и осуществлении мероприятий, направляемых на поддержание подразделений в высокой боевой готовности, сохранение их боеспособности и создание им благоприятных условий для успешного выполнения поставленных задач.

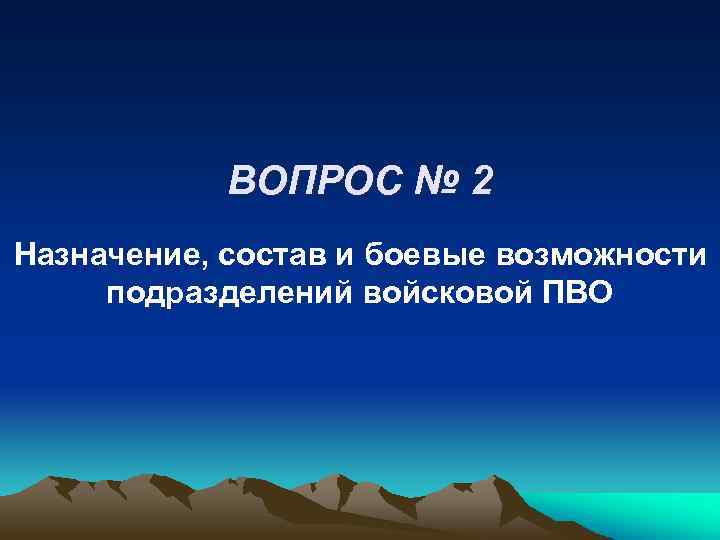

ВОПРОС № 2 Назначение, состав и боевые возможности подразделений войсковой ПВО

Основными задачами подразделений войсковой ПВО в бою являются: ü своевременное обнаружение средств воздушного нападения противника и оповещение о них прикрываемых подразделений; ü ведение разведки и прикрытие от ударов с воздуха общевойсковых подразделений путем уничтожения самолетов, вертолетов, крылатых ракет, беспилотных летательных аппаратов и других средств поражения в воздухе; ü борьба с воздушными десантами и аэромобильными войсками противника в полете и при десантировании.

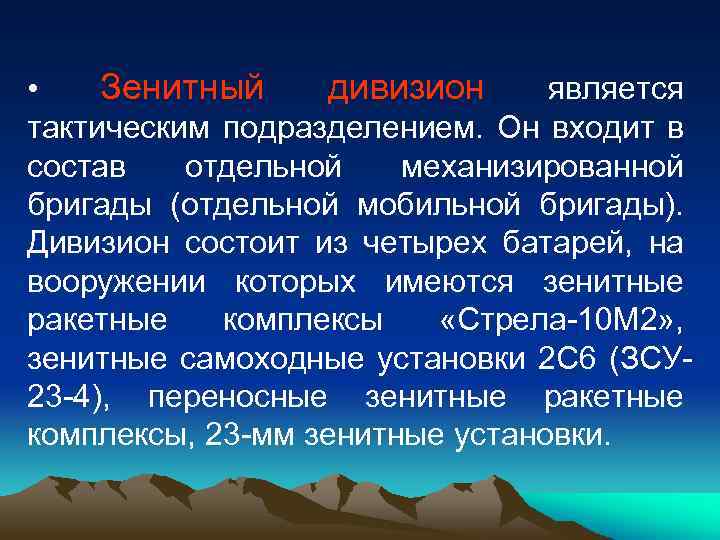

• Зенитный дивизион является тактическим подразделением. Он входит в состав отдельной механизированной бригады (отдельной мобильной бригады). Дивизион состоит из четырех батарей, на вооружении которых имеются зенитные ракетные комплексы «Стрела-10 М 2» , зенитные самоходные установки 2 С 6 (ЗСУ 23 -4), переносные зенитные ракетные комплексы, 23 -мм зенитные установки.

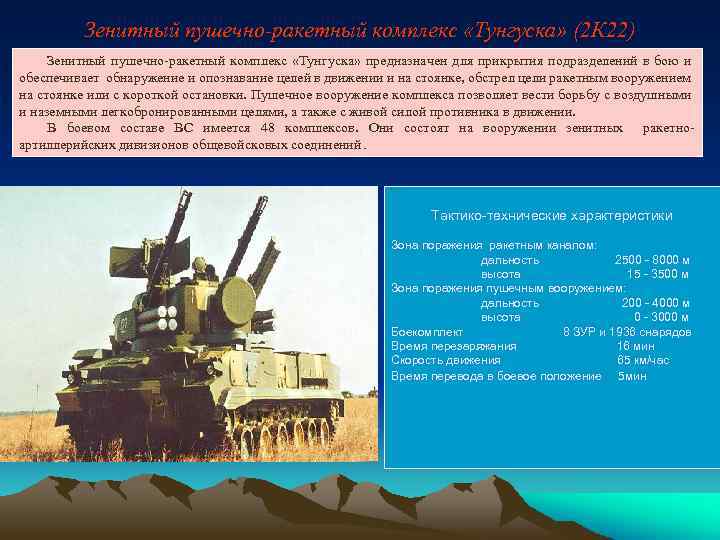

Зенитный пушечно-ракетный комплекс «Тунгуска» (2 К 22) Зенитный пушечно-ракетный комплекс «Тунгуска» предназначен для прикрытия подразделений в бою и обеспечивает обнаружение и опознавание целей в движении и на стоянке, обстрел цели ракетным вооружением на стоянке или с короткой остановки. Пушечное вооружение комплекса позволяет вести борьбу с воздушными и наземными легкобронированными целями, а также с живой силой противника в движении. В боевом составе ВС имеется 48 комплексов. Они состоят на вооружении зенитных ракетноартиллерийских дивизионов общевойсковых соединений. Тактико-технические характеристики Зона поражения ракетным каналом: дальность 2500 - 8000 м высота 15 - 3500 м Зона поражения пушечным вооружением: дальность 200 - 4000 м высота 0 - 3000 м Боекомплект 8 ЗУР и 1936 снарядов Время перезаряжания 16 мин Скорость движения 65 км/час Время перевода в боевое положение 5 мин

Зенитный ракетный комплекс «Стрела-10 М 2» (9 К 35 М 2) Войсковой зенитный ракетный комплекс «Стрела-10 М 2» предназначен для прикрытия подразделений в бою и обеспечивает высокую маневренность, визуальное обнаружение и опознавание целей в движении и на стоянке, обстрел цели одной или двумя ракетами на стоянке или с короткой остановки. В боевом составе ВС имеется 120 зенитных ракетных комплексов. Они состоят на вооружении зенитных ракетно-артиллерийских дивизионов общевойсковых соединений и зенитных ракетно-артиллерийских дивизионов мобильных бригад. Тактико-технические характеристики: Дальность поражения 5000 м Высота поражения 25 -3500 м Время перевода в боевое положение 5 сек Время перезаряжания 3 мин. Боекомплект 4 ЗУР Перевозимый боекомплект 8 ЗУР Скорость движения 61, 5 км/час Скорость на плаву 5 -6 км/час

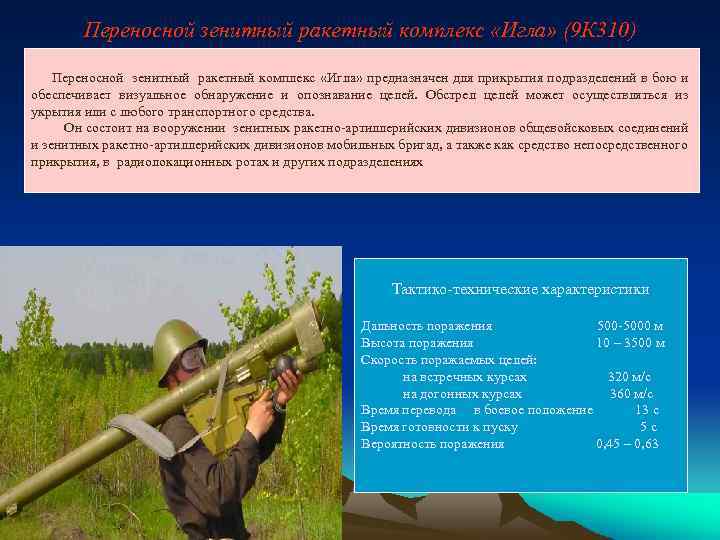

Переносной зенитный ракетный комплекс «Игла» (9 К 310) Переносной зенитный ракетный комплекс «Игла» предназначен для прикрытия подразделений в бою и обеспечивает визуальное обнаружение и опознавание целей. Обстрел целей может осуществляться из укрытия или с любого транспортного средства. Он состоит на вооружении зенитных ракетно-артиллерийских дивизионов общевойсковых соединений и зенитных ракетно-артиллерийских дивизионов мобильных бригад, а также как средство непосредственного прикрытия, в радиолокационных ротах и других подразделениях Тактико-технические характеристики Дальность поражения 500 -5000 м Высота поражения 10 – 3500 м Скорость поражаемых целей: на встречных курсах 320 м/с на догонных курсах 360 м/с Время перевода в боевое положение 13 с Время готовности к пуску 5 с Вероятность поражения 0, 45 – 0, 63

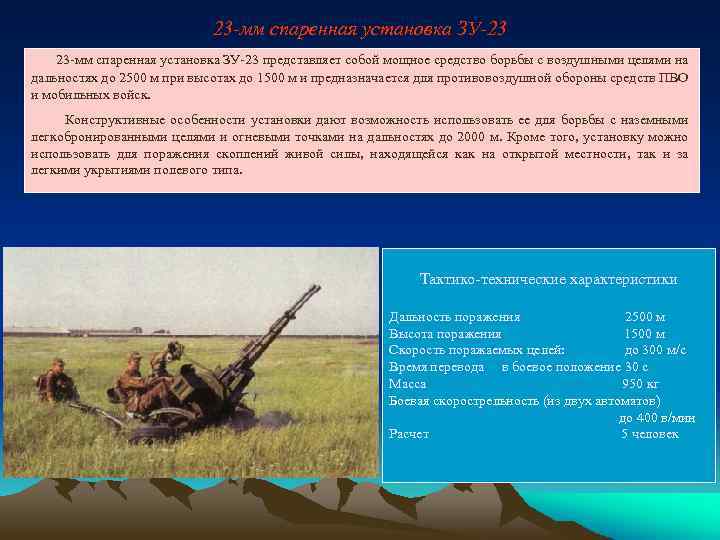

23 -мм спаренная установка ЗУ-23 представляет собой мощное средство борьбы с воздушными целями на дальностях до 2500 м при высотах до 1500 м и предназначается для противовоздушной обороны средств ПВО и мобильных войск. Конструктивные особенности установки дают возможность использовать ее для борьбы с наземными легкобронированными целями и огневыми точками на дальностях до 2000 м. Кроме того, установку можно использовать для поражения скоплений живой силы, находящейся как на открытой местности, так и за легкими укрытиями полевого типа. Тактико-технические характеристики Дальность поражения 2500 м Высота поражения 1500 м Скорость поражаемых целей: до 300 м/с Время перевода в боевое положение 30 с Масса 950 кг Боевая скорострельность (из двух автоматов) до 400 в/мин Расчет 5 человек

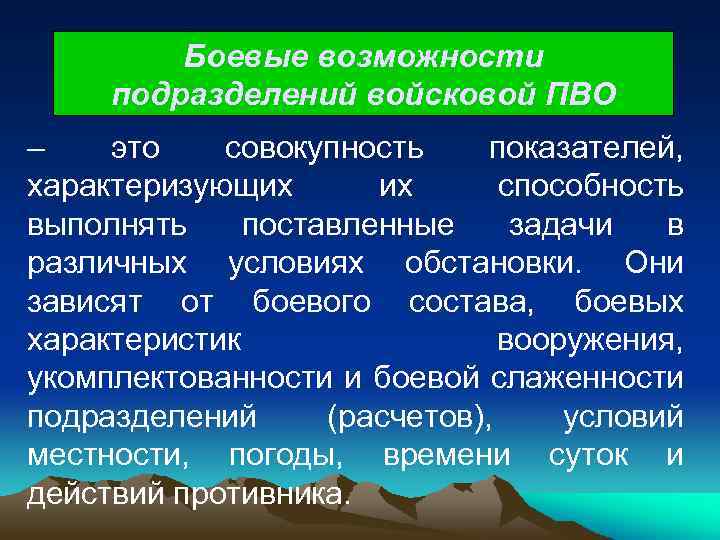

Боевые возможности подразделений войсковой ПВО – это совокупность показателей, характеризующих их способность выполнять поставленные задачи в различных условиях обстановки. Они зависят от боевого состава, боевых характеристик вооружения, укомплектованности и боевой слаженности подразделений (расчетов), условий местности, погоды, времени суток и действий противника.

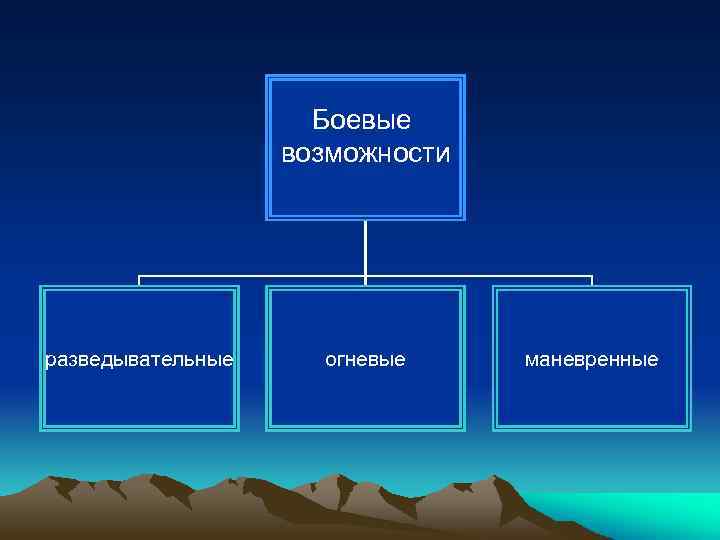

Боевые возможности разведывательные огневые маневренные

Разведывательные возможности характеризуются дальностями обнаружения и опознавания воздушных целей на различных высотах с заданной вероятностью, количеством одновременно сопровождаемых и выдаваемых на командный пункт (пункт управления) целей, возможностью ведения разведки в движении. •

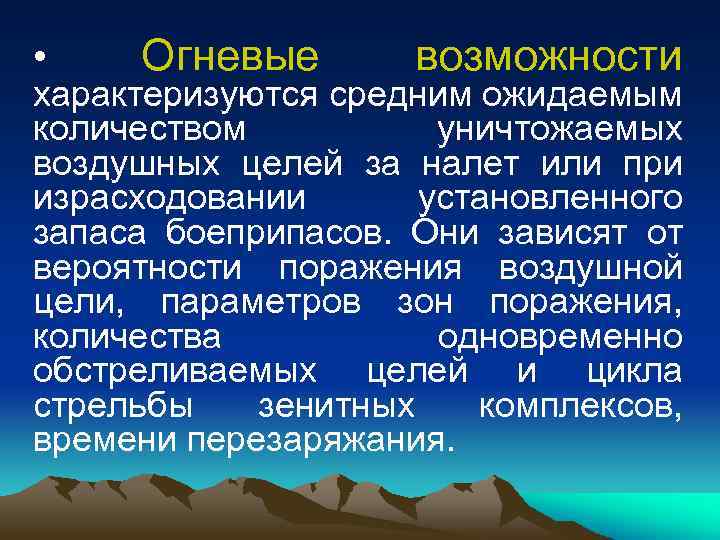

• Огневые возможности характеризуются средним ожидаемым количеством уничтожаемых воздушных целей за налет или при израсходовании установленного запаса боеприпасов. Они зависят от вероятности поражения воздушной цели, параметров зон поражения, количества одновременно обстреливаемых целей и цикла стрельбы зенитных комплексов, времени перезаряжания.

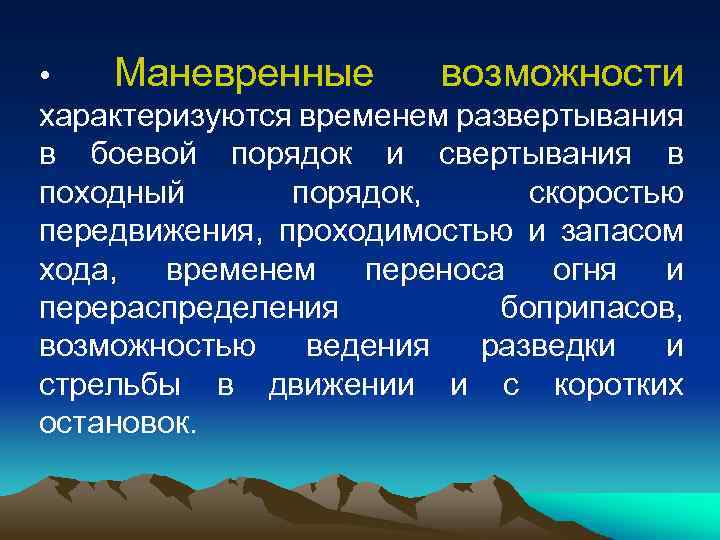

• Маневренные возможности характеризуются временем развертывания в боевой порядок и свертывания в походный порядок, скоростью передвижения, проходимостью и запасом хода, временем переноса огня и перераспределения боприпасов, возможностью ведения разведки и стрельбы в движении и с коротких остановок.

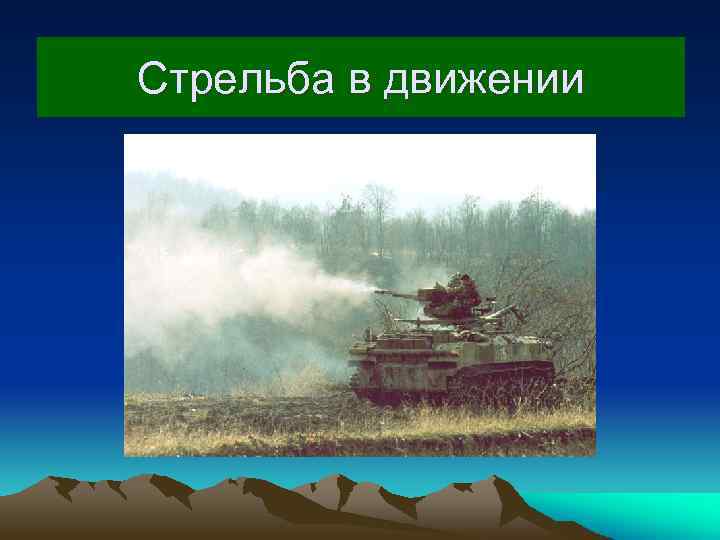

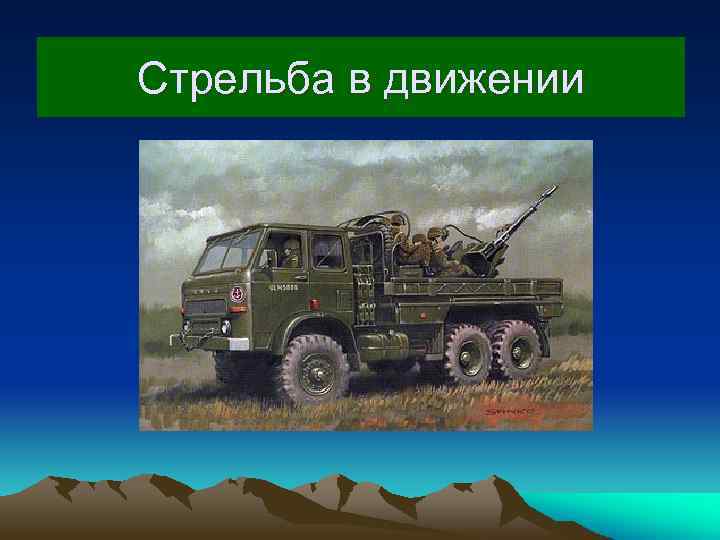

Стрельба в движении

Стрельба в движении

• Подразделения войсковой ПВО в зависимости от обстановки и выполняемых задач могут действовать в походных и боевых порядках. • Походный порядок – построение подразделения для передвижений в колонне самостоятельно или в колоннах прикрываемых войск. • Боевой порядок – размещение подразделения ПВО на местности для ведения боя с воздушным противником, а на самооборону – и с наземным противником. Он может быть линейным и групповым, в одну – две линии или колонну подразделений (установок), может строиться для боевых действий при расположении на месте или в движении.

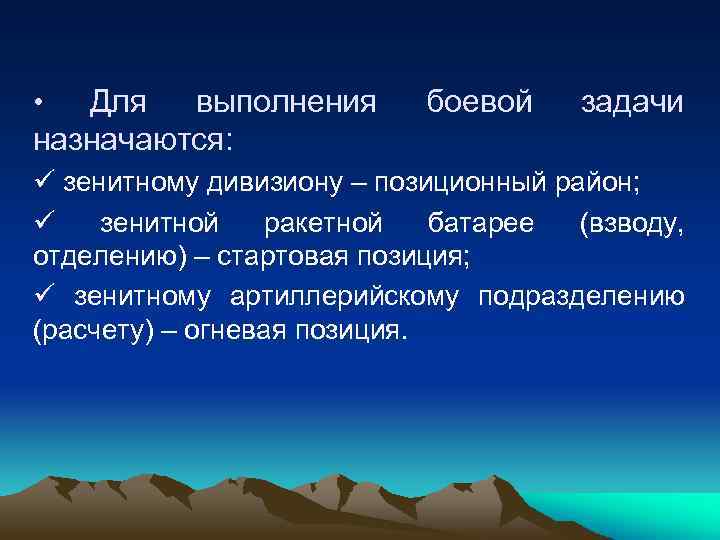

Для выполнения назначаются: • боевой задачи ü зенитному дивизиону – позиционный район; ü зенитной ракетной батарее (взводу, отделению) – стартовая позиция; ü зенитному артиллерийскому подразделению (расчету) – огневая позиция.

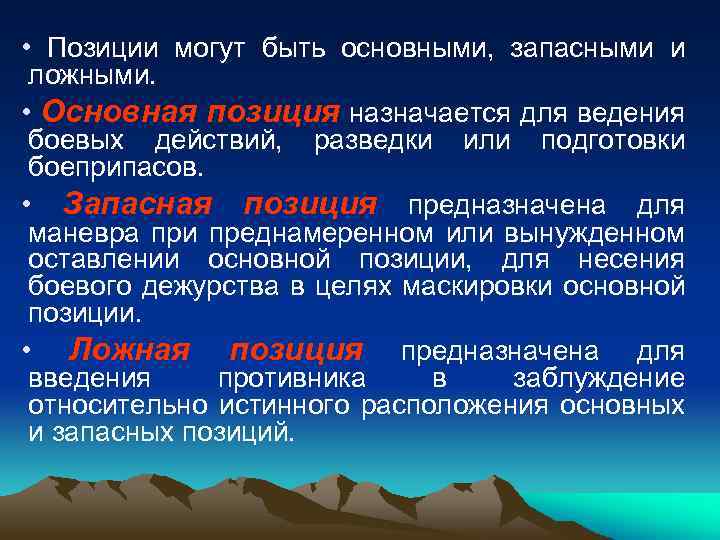

• Позиции могут быть основными, запасными и ложными. • Основная позиция назначается для ведения боевых действий, разведки или подготовки боеприпасов. • Запасная позиция предназначена для маневра при преднамеренном или вынужденном оставлении основной позиции, для несения боевого дежурства в целях маскировки основной позиции. • Ложная позиция предназначена для введения противника в заблуждение относительно истинного расположения основных и запасных позиций.

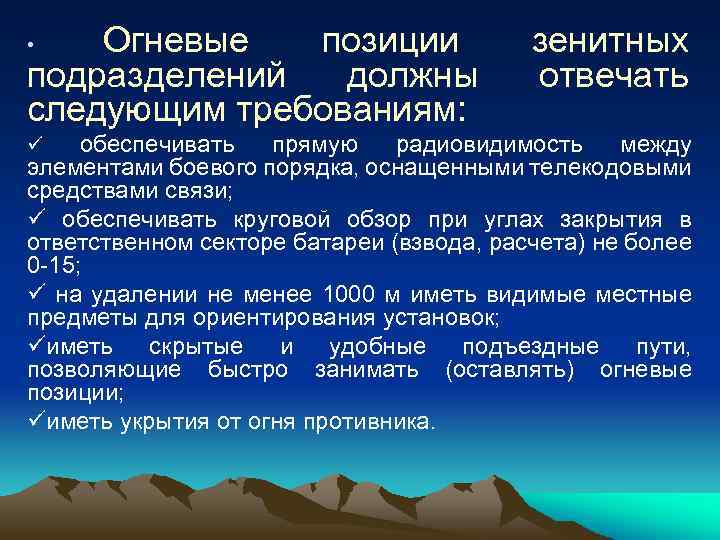

Огневые позиции подразделений должны следующим требованиям: • зенитных отвечать обеспечивать прямую радиовидимость между элементами боевого порядка, оснащенными телекодовыми средствами связи; ü обеспечивать круговой обзор при углах закрытия в ответственном секторе батареи (взвода, расчета) не более 0 -15; ü на удалении не менее 1000 м иметь видимые местные предметы для ориентирования установок; üиметь скрытые и удобные подъездные пути, позволяющие быстро занимать (оставлять) огневые позиции; üиметь укрытия от огня противника. ü

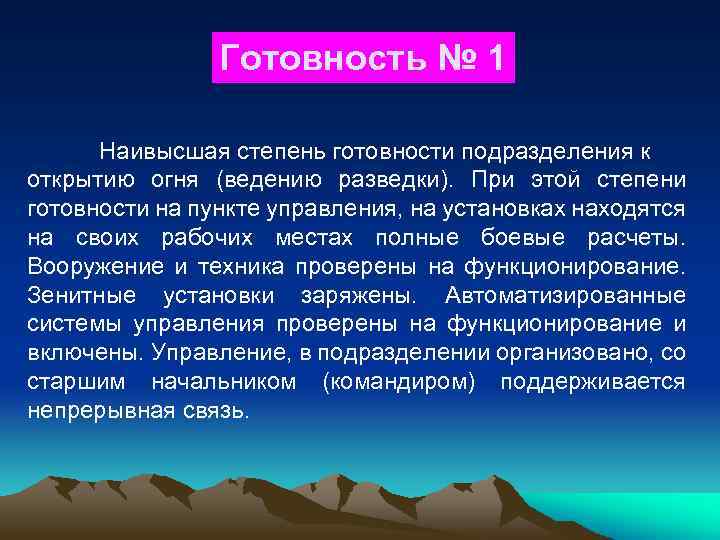

Готовность № 1 Наивысшая степень готовности подразделения к открытию огня (ведению разведки). При этой степени готовности на пункте управления, на установках находятся на своих рабочих местах полные боевые расчеты. Вооружение и техника проверены на функционирование. Зенитные установки заряжены. Автоматизированные системы управления проверены на функционирование и включены. Управление, в подразделении организовано, со старшим начальником (командиром) поддерживается непрерывная связь.

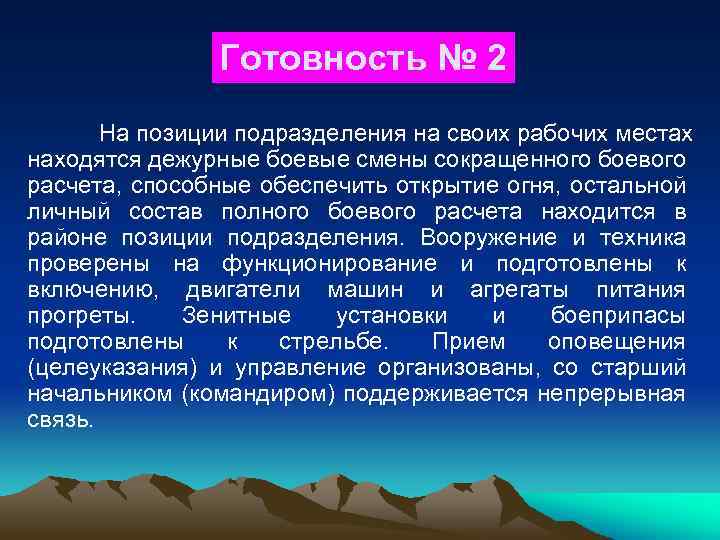

Готовность № 2 На позиции подразделения на своих рабочих местах находятся дежурные боевые смены сокращенного боевого расчета, способные обеспечить открытие огня, остальной личный состав полного боевого расчета находится в районе позиции подразделения. Вооружение и техника проверены на функционирование и подготовлены к включению, двигатели машин и агрегаты питания прогреты. Зенитные установки и боеприпасы подготовлены к стрельбе. Прием оповещения (целеуказания) и управление организованы, со старший начальником (командиром) поддерживается непрерывная связь.

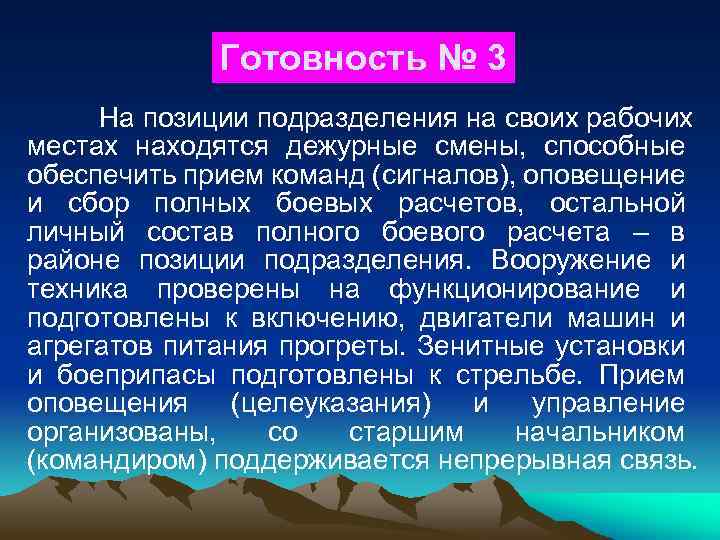

Готовность № 3 На позиции подразделения на своих рабочих местах находятся дежурные смены, способные обеспечить прием команд (сигналов), оповещение и сбор полных боевых расчетов, остальной личный состав полного боевого расчета – в районе позиции подразделения. Вооружение и техника проверены на функционирование и подготовлены к включению, двигатели машин и агрегатов питания прогреты. Зенитные установки и боеприпасы подготовлены к стрельбе. Прием оповещения (целеуказания) и управление организованы, со старшим начальником (командиром) поддерживается непрерывная связь.

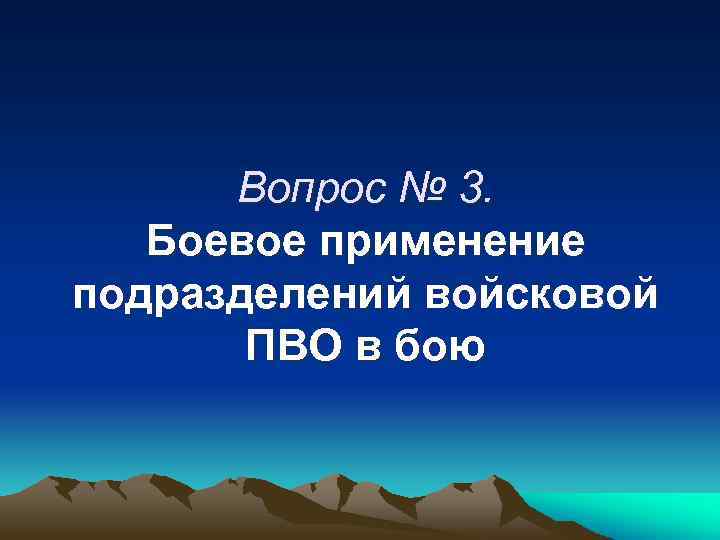

Вопрос № 3. Боевое применение подразделений войсковой ПВО в бою

Зенитный дивизион общевойскового (мобильного) подразделения состоит из зенитной артиллерийской батареи, вооруженной зенитными установками ЗУ -23, зенитной ракетной батареи, вооруженной ЗРК «Стрела-10» , одной зенитной ракетной батарей, вооруженных ПЗРК, отделения управления, отделения регламента и ремонта, взвода обеспечения.

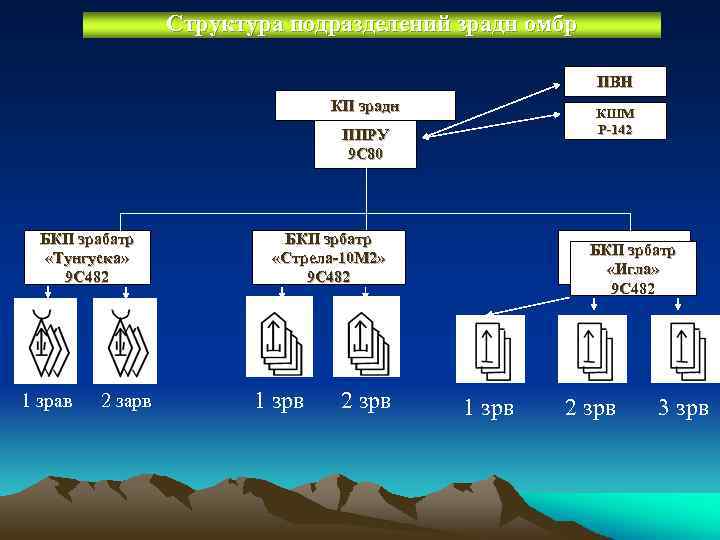

Структура подразделений зрадн омбр ПВН КП зрадн КШМ Р-142 ППРУ 9 С 80 БКП зрабатр «Тунгуска» 9 С 482 1 зрав 2 зарв БКП зрбатр «Стрела-10 М 2» 9 С 482 1 зрв 2 зрв БКП зрбатр «Игла» 9 С 482 1 зрв 2 зрв 3 зрв

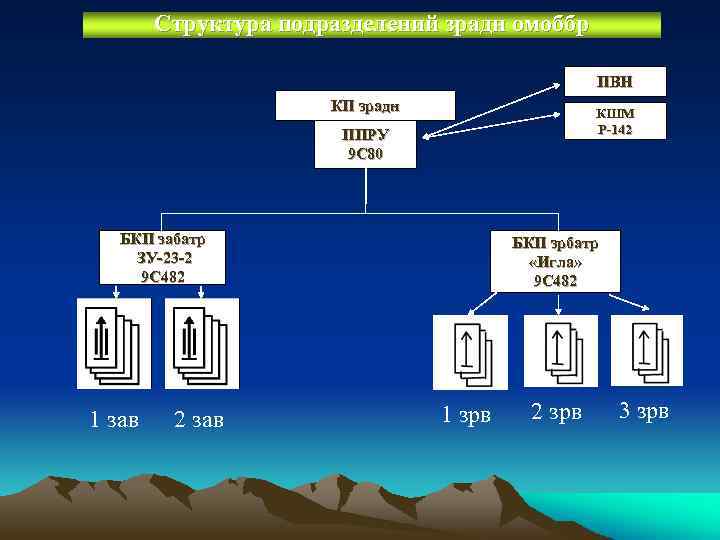

Структура подразделений зрадн омоббр ПВН КП зрадн КШМ Р-142 ППРУ 9 С 80 БКП забатр ЗУ-23 -2 9 С 482 1 зав 2 зав БКП зрбатр «Игла» 9 С 482 1 зрв 2 зрв 3 зрв

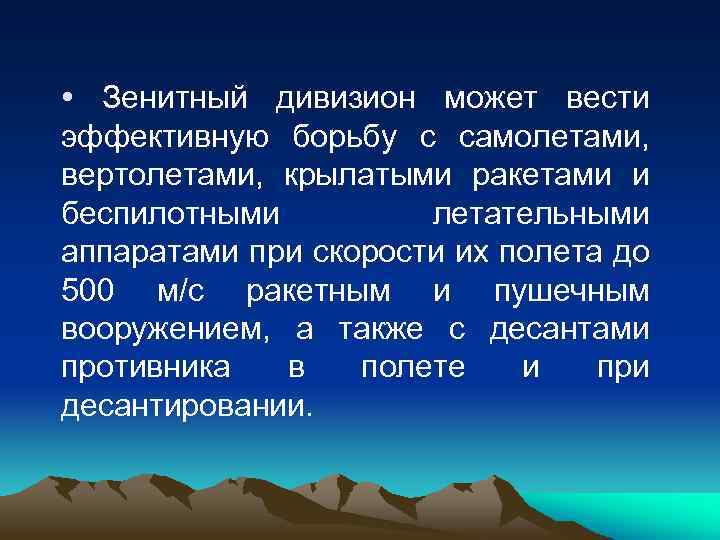

• Зенитный дивизион может вести эффективную борьбу с самолетами, вертолетами, крылатыми ракетами и беспилотными летательными аппаратами при скорости их полета до 500 м/с ракетным и пушечным вооружением, а также с десантами противника в полете и при десантировании.

• Боевой порядок зенитного дивизиона состоит из боевых порядков зенитных ракетных и зенитной ракетноартиллерийской батареи, мест расположения командного пункта и подразделений обеспечения. Зенитный дивизион строит боевой порядок, как правило, в две линии батарей.

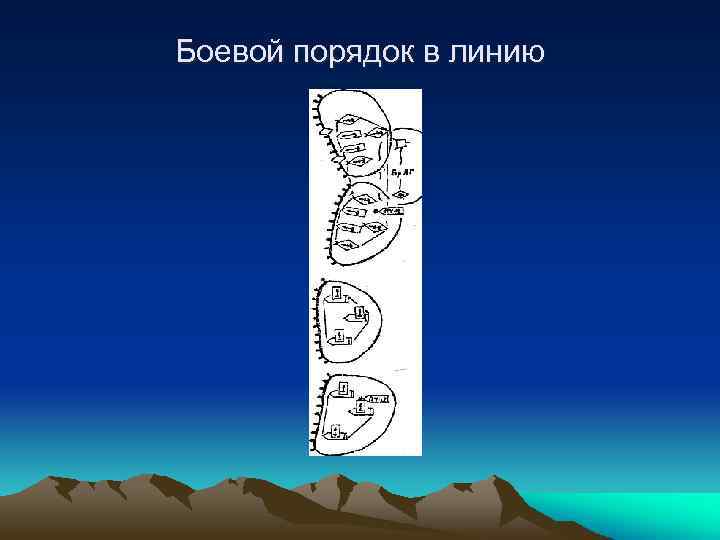

Боевой порядок в линию

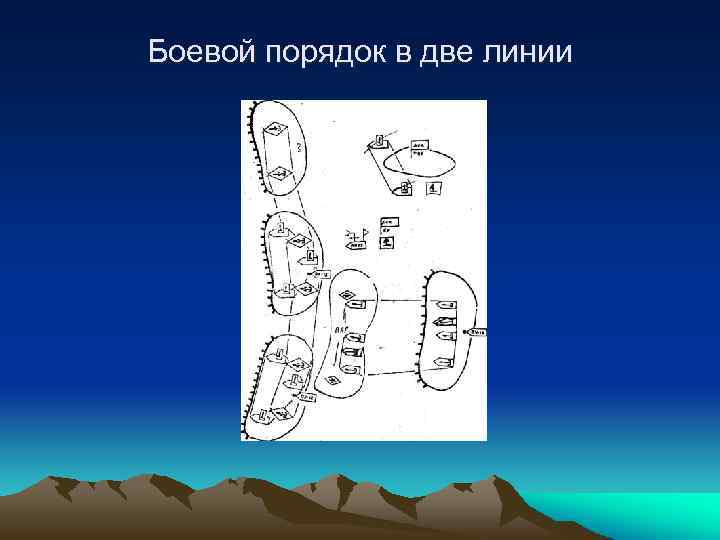

Боевой порядок в две линии

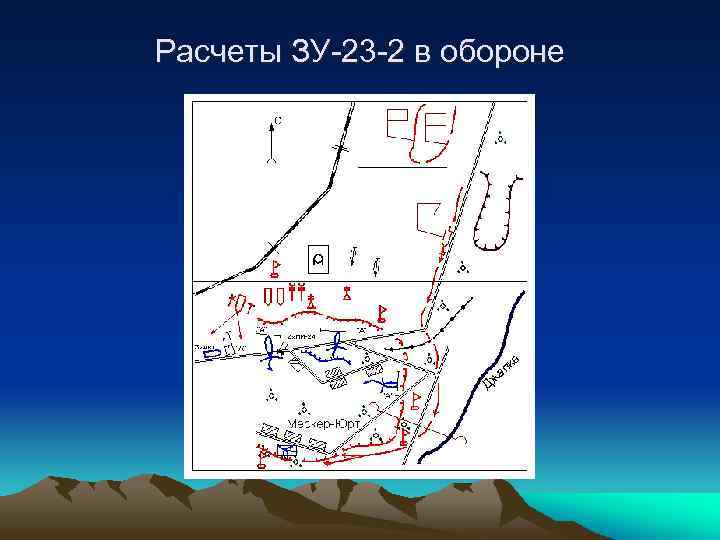

Расчеты ЗУ-23 -2 в обороне

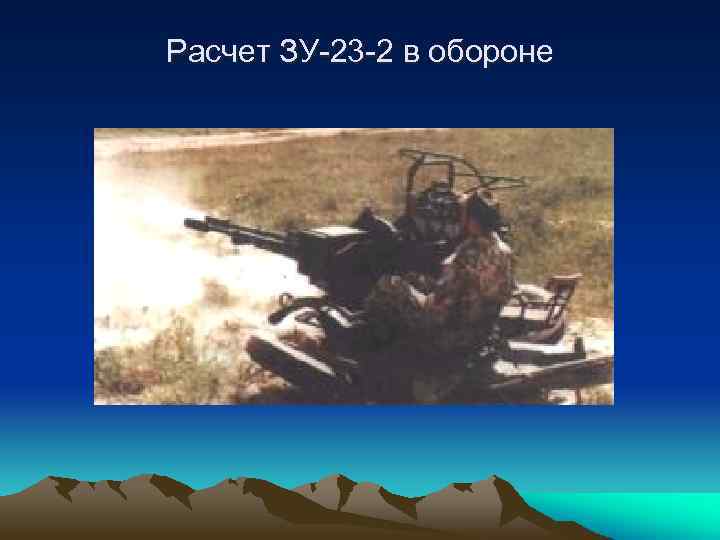

Расчет ЗУ-23 -2 в обороне

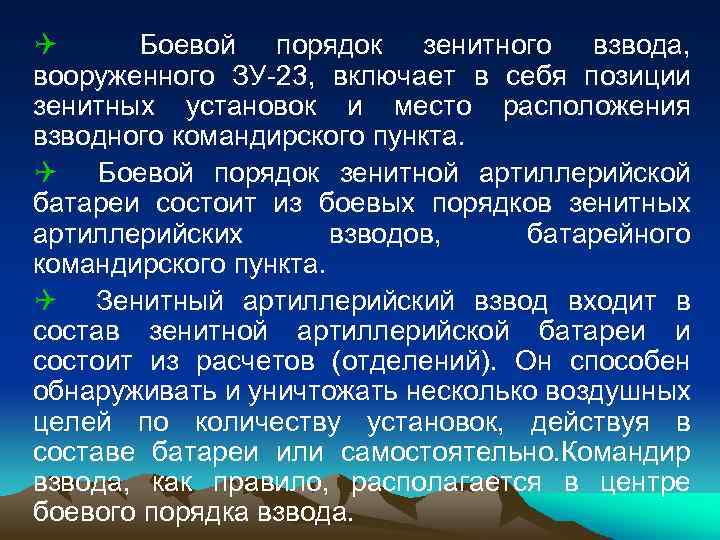

Q Боевой порядок зенитного взвода, вооруженного ЗУ-23, включает в себя позиции зенитных установок и место расположения взводного командирского пункта. Q Боевой порядок зенитной артиллерийской батареи состоит из боевых порядков зенитных артиллерийских взводов, батарейного командирского пункта. Q Зенитный артиллерийский взвод входит в состав зенитной артиллерийской батареи и состоит из расчетов (отделений). Он способен обнаруживать и уничтожать несколько воздушных целей по количеству установок, действуя в составе батареи или самостоятельно. Командир взвода, как правило, располагается в центре боевого порядка взвода.

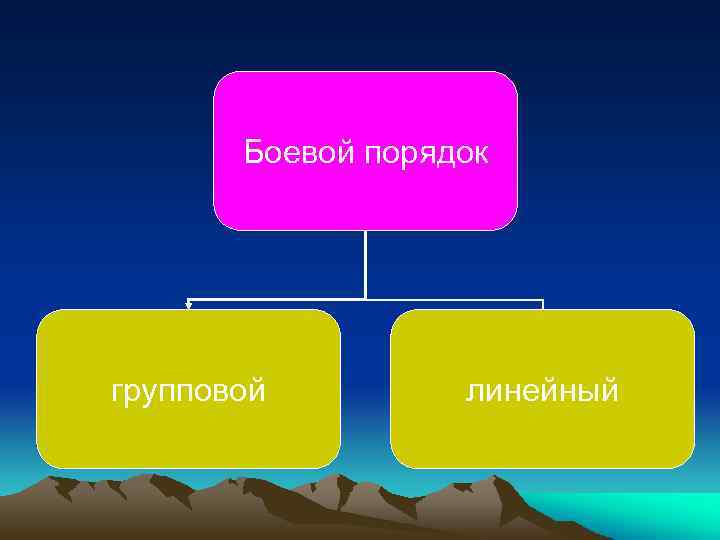

Боевой порядок групповой линейный

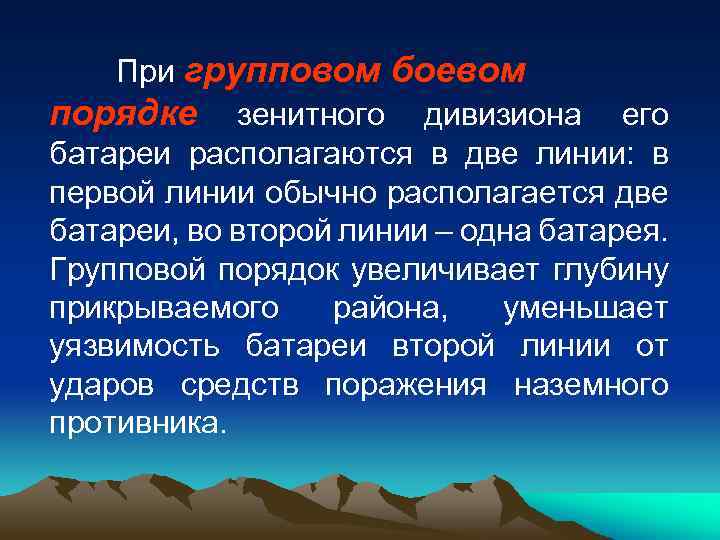

При групповом боевом порядке зенитного дивизиона его батареи располагаются в две линии: в первой линии обычно располагается две батареи, во второй линии – одна батарея. Групповой порядок увеличивает глубину прикрываемого района, уменьшает уязвимость батареи второй линии от ударов средств поражения наземного противника.

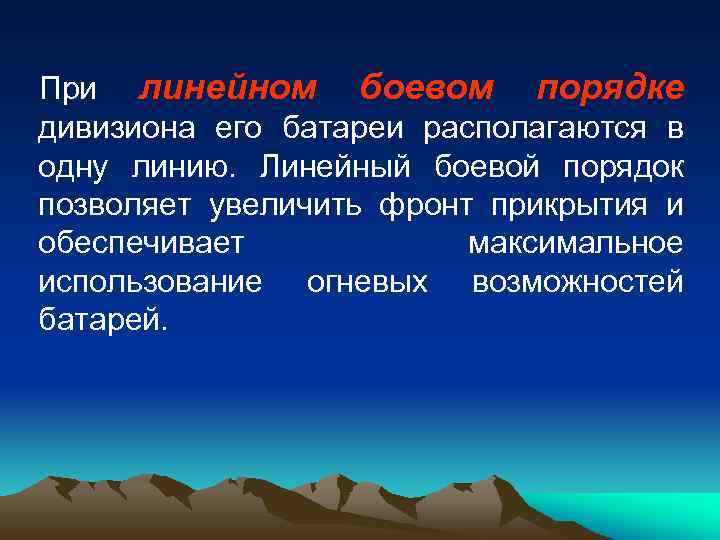

При линейном боевом порядке дивизиона его батареи располагаются в одну линию. Линейный боевой порядок позволяет увеличить фронт прикрытия и обеспечивает максимальное использование огневых возможностей батарей.

У КОГО ЕСТЬ КО МНЕ ВОПРОСЫ? ЗАНЯТИЕ ЗАКОНЧЕНО.
