Дисциплина Структурная геология

Дисциплина Структурная геология Бекботаева Алма Анарбековна, ст. преподаватель кафедры ГСПи. РМПИ a. bekbotaeva@mail. ru

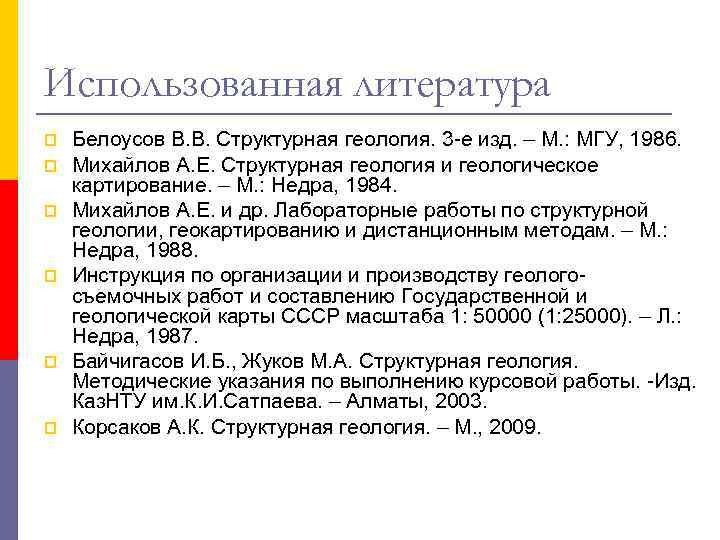

Использованная литература p Белоусов В. В. Структурная геология. 3 -е изд. – М. : МГУ, 1986. p Михайлов А. Е. Структурная геология и геологическое картирование. – М. : Недра, 1984. p Михайлов А. Е. и др. Лабораторные работы по структурной геологии, геокартированию и дистанционным методам. – М. : Недра, 1988. p Инструкция по организации и производству геолого- съемочных работ и составлению Государственной и геологической карты СССР масштаба 1: 50000 (1: 25000). – Л. : Недра, 1987. p Байчигасов И. Б. , Жуков М. А. Структурная геология. Методические указания по выполнению курсовой работы. -Изд. Каз. НТУ им. К. И. Сатпаева. – Алматы, 2003. p Корсаков А. К. Структурная геология. – М. , 2009.

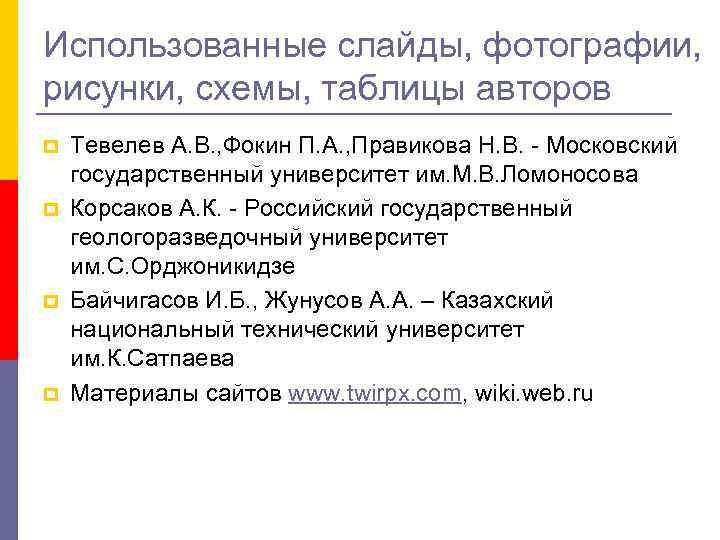

Использованные слайды, фотографии, рисунки, схемы, таблицы авторов p Тевелев А. В. , Фокин П. А. , Правикова Н. В. - Московский государственный университет им. М. В. Ломоносова p Корсаков А. К. - Российский государственный геологоразведочный университет им. С. Орджоникидзе p Байчигасов И. Б. , Жунусов А. А. – Казахский национальный технический университет им. К. Сатпаева p Материалы сайтов www. twirpx. com, wiki. web. ru

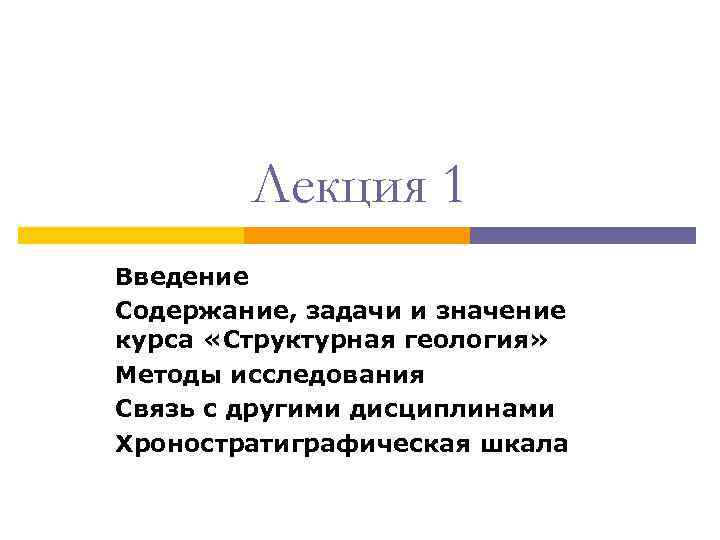

Лекция 1 Введение Содержание, задачи и значение курса «Структурная геология» Методы исследования Связь с другими дисциплинами Хроностратиграфическая шкала

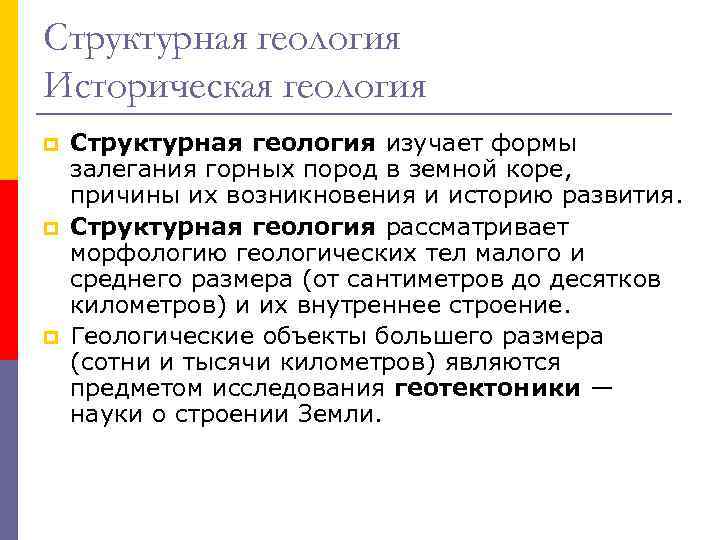

Структурная геология Историческая геология p Структурная геология изучает формы залегания горных пород в земной коре, причины их возникновения и историю развития. p Структурная геология рассматривает морфологию геологических тел малого и среднего размера (от сантиметров до десятков километров) и их внутреннее строение. p Геологические объекты большего размера (сотни и тысячи километров) являются предметом исследования геотектоники — науки о строении Земли.

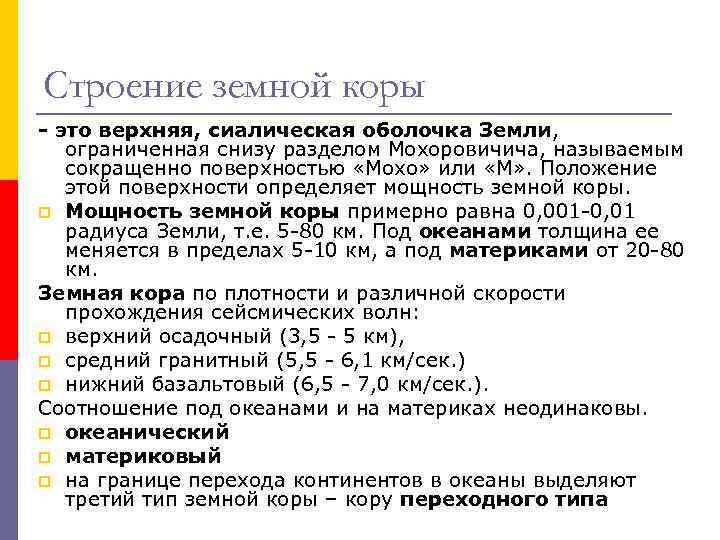

Строение земной коры - это верхняя, сиалическая оболочка Земли, ограниченная снизу разделом Мохоровичича, называемым сокращенно поверхностью «Мохо» или «М» . Положение этой поверхности определяет мощность земной коры. p Мощность земной коры примерно равна 0, 001 -0, 01 радиуса Земли, т. е. 5 -80 км. Под океанами толщина ее меняется в пределах 5 -10 км, а под материками от 20 -80 км. Земная кора по плотности и различной скорости прохождения сейсмических волн: p верхний осадочный (3, 5 - 5 км), p средний гранитный (5, 5 - 6, 1 км/сек. ) p нижний базальтовый (6, 5 - 7, 0 км/сек. ). Соотношение под океанами и на материках неодинаковы. p океанический p материковый p на границе перехода континентов в океаны выделяют третий тип земной коры – кору переходного типа

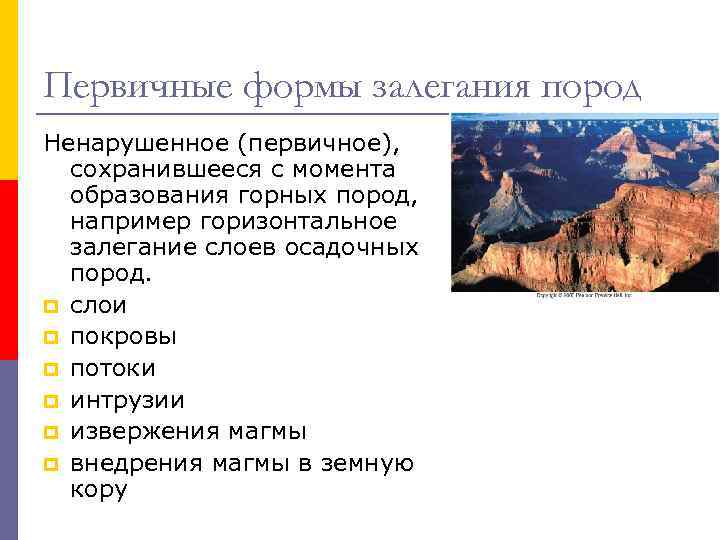

Первичные формы залегания пород Ненарушенное (первичное), сохранившееся с момента образования горных пород, например горизонтальное залегание слоев осадочных пород. p слои p покровы p потоки p интрузии p извержения магмы p внедрения магмы в земную кору

Вторичные формы залегания пород образующиеся в результате изменения первичных форм залегания пород: p наклонное, p складчатое, p трещины, p разрывы и т. д.

Движение земной коры p Отдельные структурные формы и крупные геологические структуры образуются в результате проявления тектонических движений. p Тектоническими движениями называются сложные пластично-глыбовые перемещения материала земной коры, приводящие к образованию определенных геологических структур, а также магматизма, метаморфизма и рудообразования. p Эти движения проявляются в землетрясениях, складкообразованиях, разрывах земной коры, колебательных движениях, в движениях магмы, вулканизме и т. д. p Все природные движения земной коры называют тектоническими (от греческого «тектонос» – созидательный).

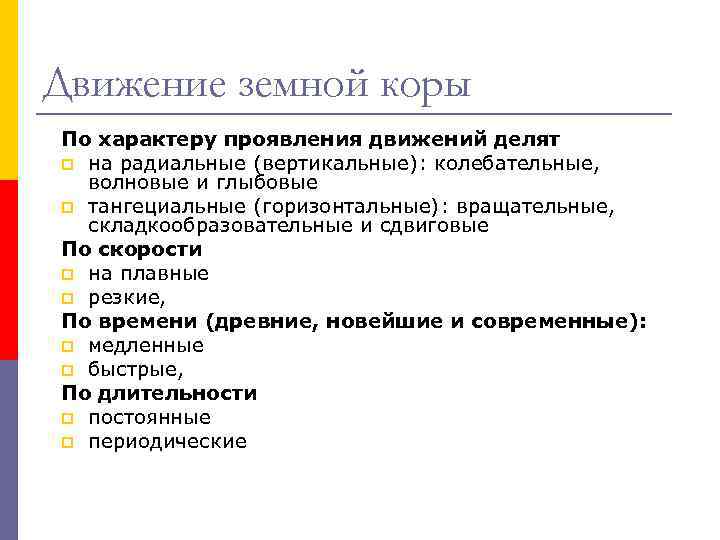

Движение земной коры По характеру проявления движений делят p на радиальные (вертикальные): колебательные, волновые и глыбовые p тангециальные (горизонтальные): вращательные, складкообразовательные и сдвиговые По скорости p на плавные p резкие, По времени (древние, новейшие и современные): p медленные p быстрые, По длительности p постоянные p периодические

Методы структурной геологии p метод геологического картирования - в ходе геологических маршрутов наблюдаемые объекты (границы тел, разрывные нарушения, складки и др. ) изучаются, зарисовываются и наносятся на геологическую карту. Позволяет выявлять геологические тела, изучать их форму, внутреннее строение и другие особенности.

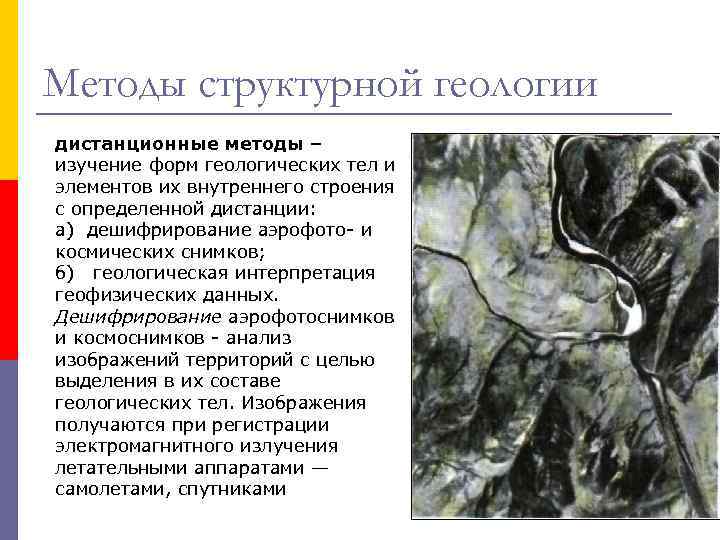

Методы структурной геологии дистанционные методы – изучение форм геологических тел и элементов их внутреннего строения с определенной дистанции: а) дешифрирование аэрофото- и космических снимков; б) геологическая интерпретация геофизических данных. Дешифрирование аэрофотоснимков и космоснимков - анализ изображений территорий с целью выделения в их составе геологических тел. Изображения получаются при регистрации электромагнитного излучения летательными аппаратами — самолетами, спутниками

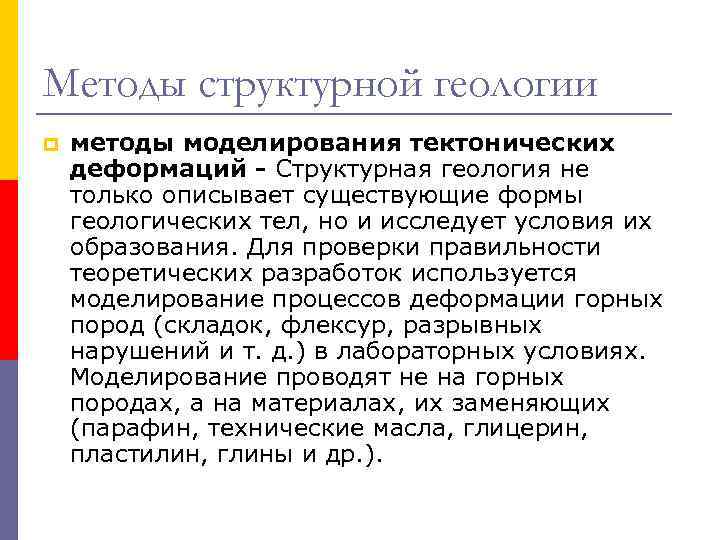

Методы структурной геологии p методы моделирования тектонических деформаций - Структурная геология не только описывает существующие формы геологических тел, но и исследует условия их образования. Для проверки правильности теоретических разработок используется моделирование процессов деформации горных пород (складок, флексур, разрывных нарушений и т. д. ) в лабораторных условиях. Моделирование проводят не на горных породах, а на материалах, их заменяющих (парафин, технические масла, глицерин, пластилин, глины и др. ).

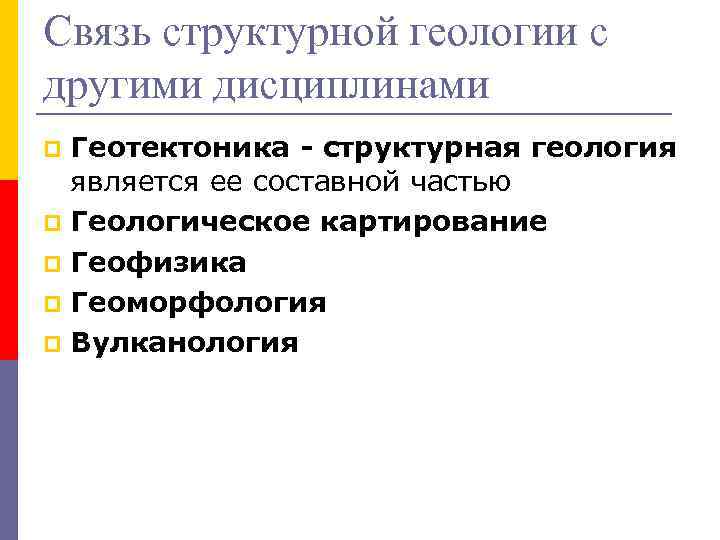

Связь структурной геологии с другими дисциплинами p Геотектоника - структурная геология является ее составной частью p Геологическое картирование p Геофизика p Геоморфология p Вулканология

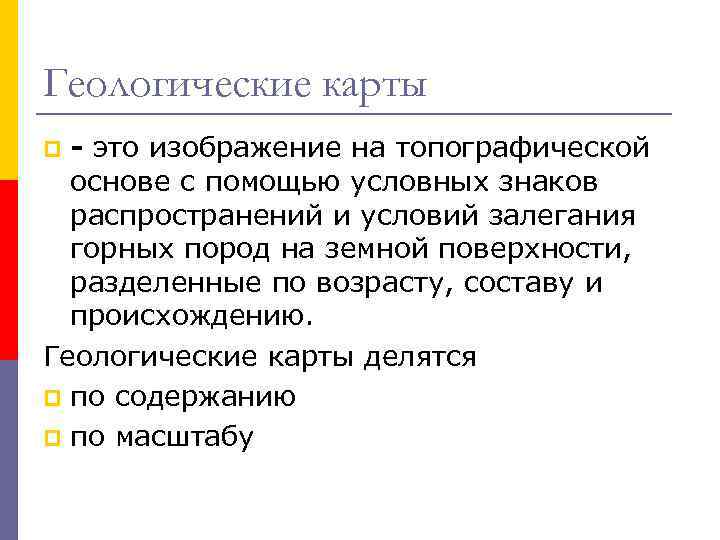

Геологические карты p - это изображение на топографической основе с помощью условных знаков распространений и условий залегания горных пород на земной поверхности, разделенные по возрасту, составу и происхождению. Геологические карты делятся p по содержанию p по масштабу

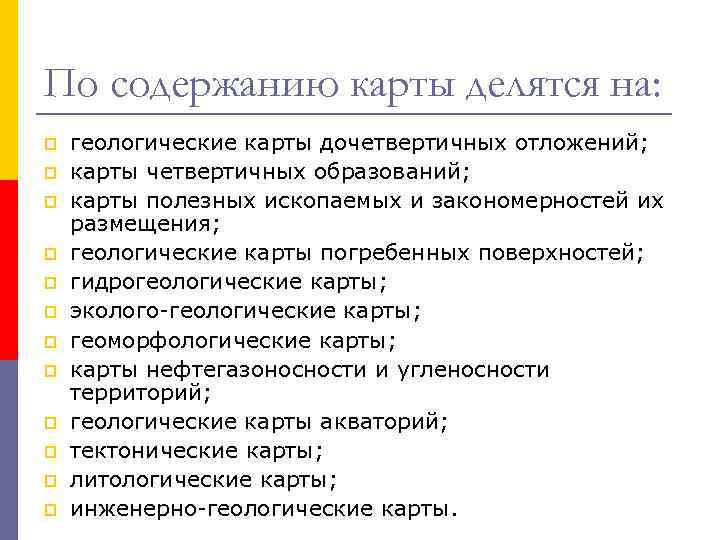

По содержанию карты делятся на: p геологические карты дочетвертичных отложений; p карты четвертичных образований; p карты полезных ископаемых и закономерностей их размещения; p геологические карты погребенных поверхностей; p гидрогеологические карты; p эколого-геологические карты; p геоморфологические карты; p карты нефтегазоносности и угленосности территорий; p геологические карты акваторий; p тектонические карты; p литологические карты; p инженерно-геологические карты.

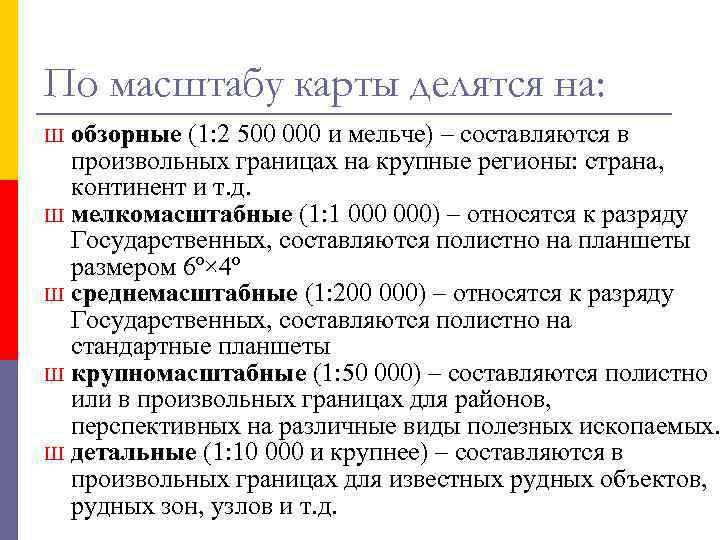

По масштабу карты делятся на: Ш обзорные (1: 2 500 000 и мельче) – составляются в произвольных границах на крупные регионы: страна, континент и т. д. Ш мелкомасштабные (1: 1 000) – относятся к разряду Государственных, составляются полистно на планшеты размером 6º× 4º Ш среднемасштабные (1: 200 000) – относятся к разряду Государственных, составляются полистно на стандартные планшеты Ш крупномасштабные (1: 50 000) – составляются полистно или в произвольных границах для районов, перспективных на различные виды полезных ископаемых. Ш детальные (1: 10 000 и крупнее) – составляются в произвольных границах для известных рудных объектов, рудных зон, узлов и т. д.

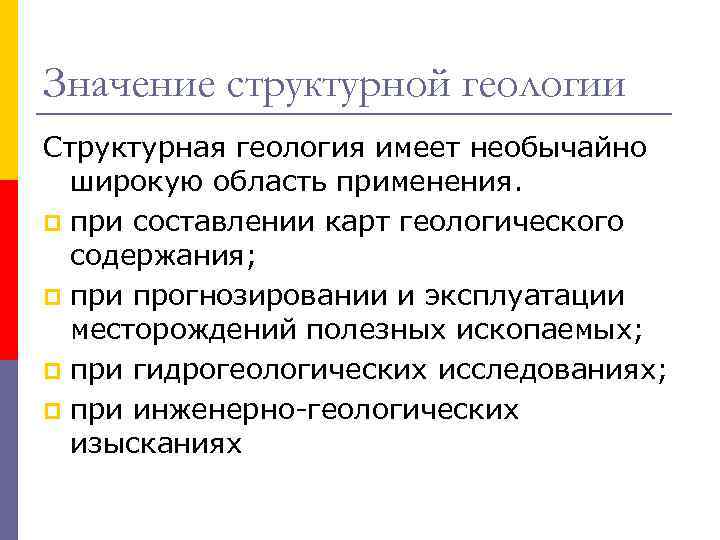

Значение структурной геологии Структурная геология имеет необычайно широкую область применения. p при составлении карт геологического содержания; p при прогнозировании и эксплуатации месторождений полезных ископаемых; p при гидрогеологических исследованиях; p при инженерно-геологических изысканиях

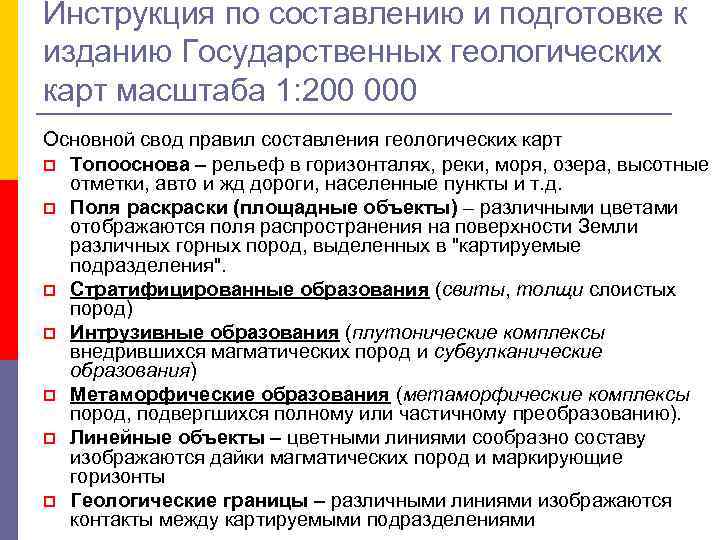

Инструкция по составлению и подготовке к изданию Государственных геологических карт масштаба 1: 200 000 Основной свод правил составления геологических карт p Топооснова – рельеф в горизонталях, реки, моря, озера, высотные отметки, авто и жд дороги, населенные пункты и т. д. p Поля раски (площадные объекты) – различными цветами отображаются поля распространения на поверхности Земли различных горных пород, выделенных в "картируемые подразделения". p Стратифицированные образования (свиты, толщи слоистых пород) p Интрузивные образования (плутонические комплексы внедрившихся магматических пород и субвулканические образования) p Метаморфические образования (метаморфические комплексы пород, подвергшихся полному или частичному преобразованию). p Линейные объекты – цветными линиями сообразно составу изображаются дайки магматических пород и маркирующие горизонты p Геологические границы – различными линиями изображаются контакты между картируемыми подразделениями

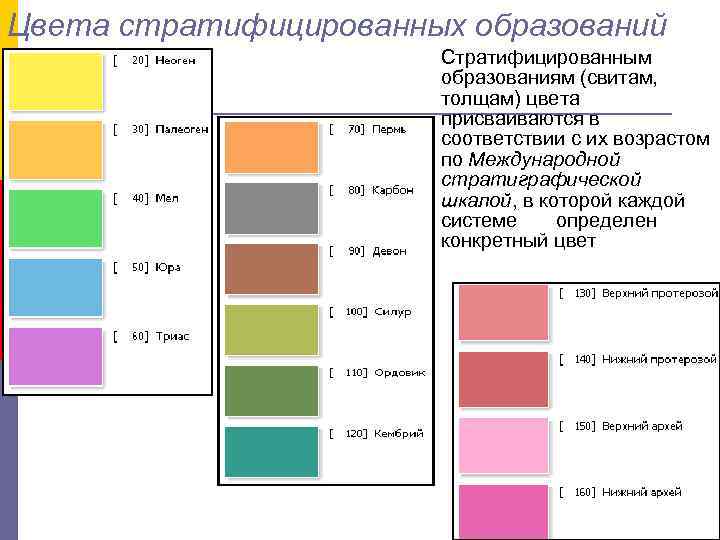

Цвета стратифицированных образований Стратифицированным образованиям (свитам, толщам) цвета присваиваются в соответствии с их возрастом по Международной стратиграфической шкалой, в которой каждой системе определен конкретный цвет

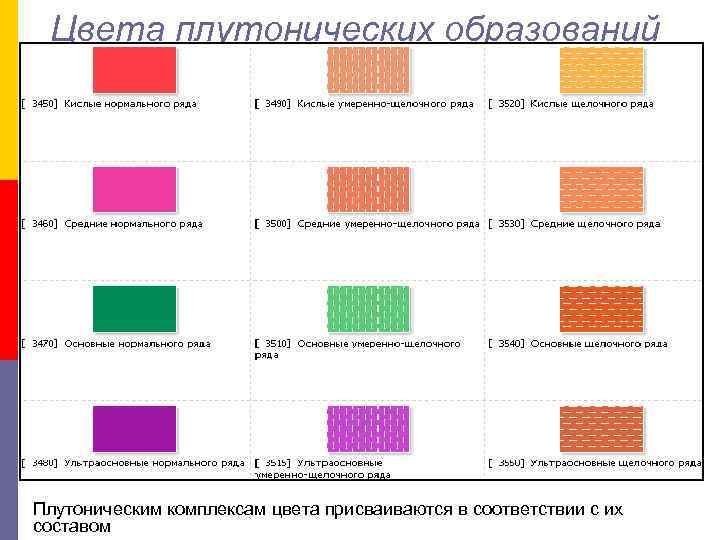

Цвета плутонических образований Плутоническим комплексам цвета присваиваются в соответствии с их составом

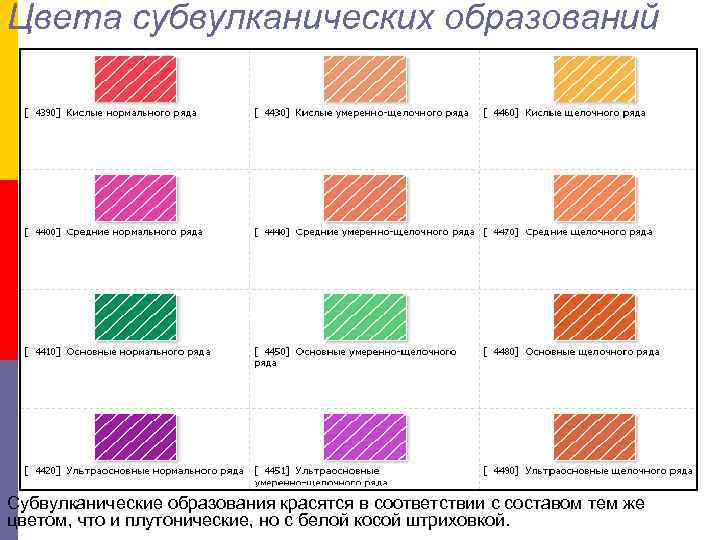

Цвета субвулканических образований Субвулканические образования красятся в соответствии с составом тем же цветом, что и плутонические, но с белой косой штриховкой.

В отношении возраста пород стиль раски стратифицированных и интрузивных образований противоположный: – более молодые стратифицированные образования красятся светлее более древних; – более молодые интрузивные образования красятся ярче более древних. Стратифицированные Интрузивные образования Молодые Светлее Ярче Древние

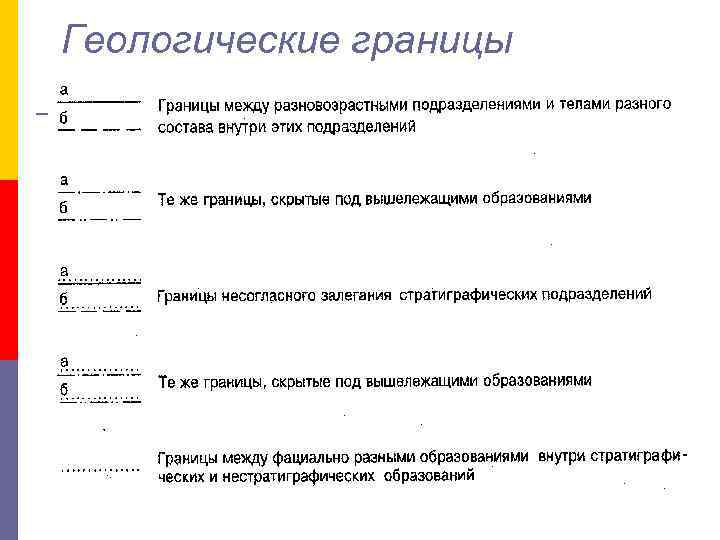

Геологические границы

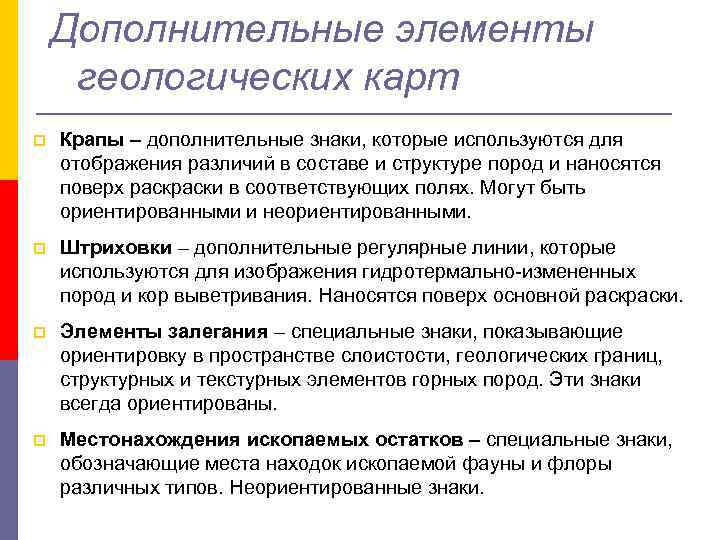

Дополнительные элементы геологических карт p Крапы – дополнительные знаки, которые используются для отображения различий в составе и структуре пород и наносятся поверх раски в соответствующих полях. Могут быть ориентированными и неориентированными. p Штриховки – дополнительные регулярные линии, которые используются для изображения гидротермально-измененных пород и кор выветривания. Наносятся поверх основной раски. p Элементы залегания – специальные знаки, показывающие ориентировку в пространстве слоистости, геологических границ, структурных и текстурных элементов горных пород. Эти знаки всегда ориентированы. p Местонахождения ископаемых остатков – специальные знаки, обозначающие места находок ископаемой фауны и флоры различных типов. Неориентированные знаки.

Крапы вулканических пород На полях распространения вулканических пород крап наносится всегда

Крапы плутонических пород На полях распространения плутонических пород крап наносится только в тех случаях, когда надо показать различия в составе или структуре пород внутри единого подразделения

Крапы измененных пород Особым крапом отображаются породы, претерпевшие значительные изменения состава (метаморфиты и метасоматиты) и структуры (тектониты)

Фрагмент геологической карты м-ба 1: 200 000
