Дисциплина: СПАСАТЕЛЬНАЯ ТЕХНИКА И БАЗОВЫЕ МАШИНЫ Тема 2: ТЕХНИКА АВАРИЙНО-СПАСАТЕЛЬНЫХ ФОРМИРОВАНИЙ И ЛАБОРАТОРНЫЕ КОМПЛЕКСЫ ЛЕКЦИЯ Занятие 2. 2. : СОВРЕМЕННОЕ СОСТОЯНИЕ И ПЕРСПЕКТИВЫ СОВЕРШЕНСТВОВАНИЯ ОБОРУДОВАНИЯ И ИНСТРУМЕНТА АВАРИЙНО-СПАСАТЕЛЬНЫХ МАШИН Руководитель занятия: Козлито Константин Пантелеевич

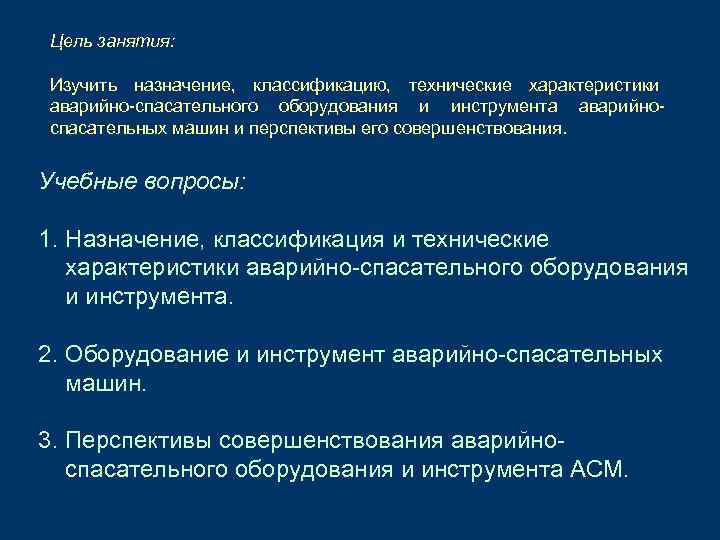

Цель занятия: Изучить назначение, классификацию, технические характеристики аварийно-спасательного оборудования и инструмента аварийноспасательных машин и перспективы его совершенствования. Учебные вопросы: 1. Назначение, классификация и технические характеристики аварийно-спасательного оборудования и инструмента. 2. Оборудование и инструмент аварийно-спасательных машин. 3. Перспективы совершенствования аварийноспасательного оборудования и инструмента АСМ.

Литература : 1. ГОСТ Р 22. 9. 01 -95 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ Безопасность в чрезвычайных ситуациях АВАРИЙНО-СПАСАТЕЛЬНЫЙ ИНСТРУМЕНТ И ОБОРУДОВАНИЕ Общие технические требования; *** 2. Федорук В. С. , Павлов Л. В. Организация и ведение аварийноспасательных работ. Учебник, Ч. 3, кн. 1, Химки: АГЗ, 2006; 3. В. С. Федорук, Павлов Л. В. Организация и ведение аварийноспасательных работ. Учебник, Ч. 3, кн. 2, Химки: АГЗ, 2006; 4. Свищев В. В. , Федорук В. С. , Мармузов В. В. Средства механизации СДНР. Курс лекций. Новогорск, АГЗ, 1996; 5. Приказ МЧС от 13. 11. 97 г. № 685 «Об утверждении норм обеспечения региональных поисково-спасательных отрядов, поисково-спасательных служб и поисково-спасательных отрядов МЧС России аварийно-спасательными средствами, имуществом и техникой» ; 6. Аварийно-спасательная и противопожарная техника, оборудование и снаряжение для борьбы с авариями, катастрофами и стихийными бедствиями. М. : НПЦ «Средства спасения» 1997 -2006.

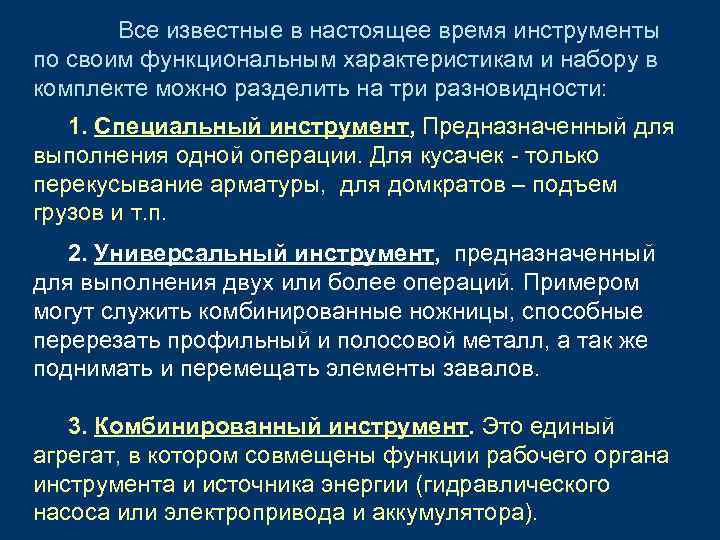

Все известные в настоящее время инструменты по своим функциональным характеристикам и набору в комплекте можно разделить на три разновидности: 1. Специальный инструмент, Предназначенный для выполнения одной операции. Для кусачек - только перекусывание арматуры, для домкратов – подъем грузов и т. п. 2. Универсальный инструмент, предназначенный для выполнения двух или более операций. Примером могут служить комбинированные ножницы, способные перерезать профильный и полосовой металл, а так же поднимать и перемещать элементы завалов. 3. Комбинированный инструмент. Это единый агрегат, в котором совмещены функции рабочего органа инструмента и источника энергии (гидравлического насоса или электропривода и аккумулятора).

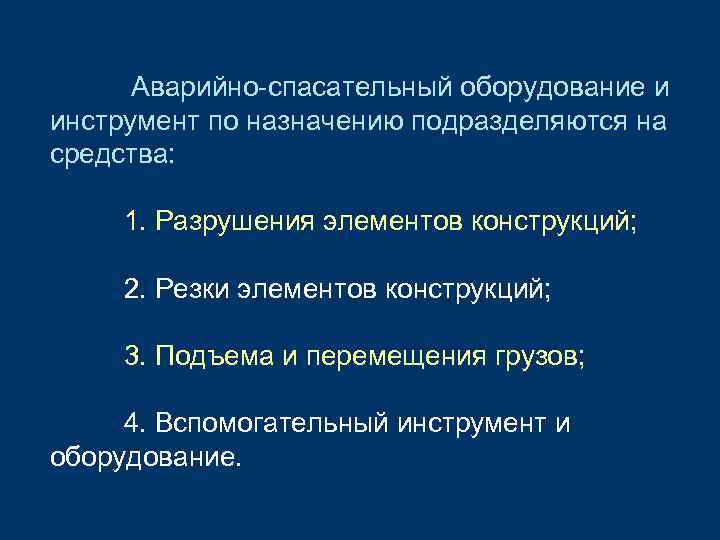

Аварийно-спасательный оборудование и инструмент по назначению подразделяются на средства: 1. Разрушения элементов конструкций; 2. Резки элементов конструкций; 3. Подъема и перемещения грузов; 4. Вспомогательный инструмент и оборудование.

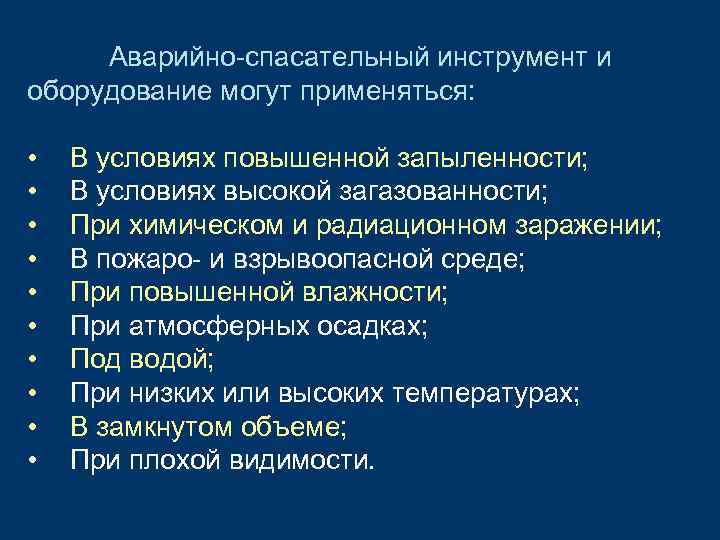

Аварийно-спасательный инструмент и оборудование могут применяться: • • • В условиях повышенной запыленности; В условиях высокой загазованности; При химическом и радиационном заражении; В пожаро- и взрывоопасной среде; При повышенной влажности; При атмосферных осадках; Под водой; При низких или высоких температурах; В замкнутом объеме; При плохой видимости.

Конструктивное исполнение аварийноспасательного инструмента и оборудования определяется типом привода. АСИ имеет приводы: 1. Ручной (ножной); 2. Пневматический; 3. Гидравлический; 4. Электрический; 5. Пиротехнический; 6. Моторный привод (от двигателя внутреннего сгорания).

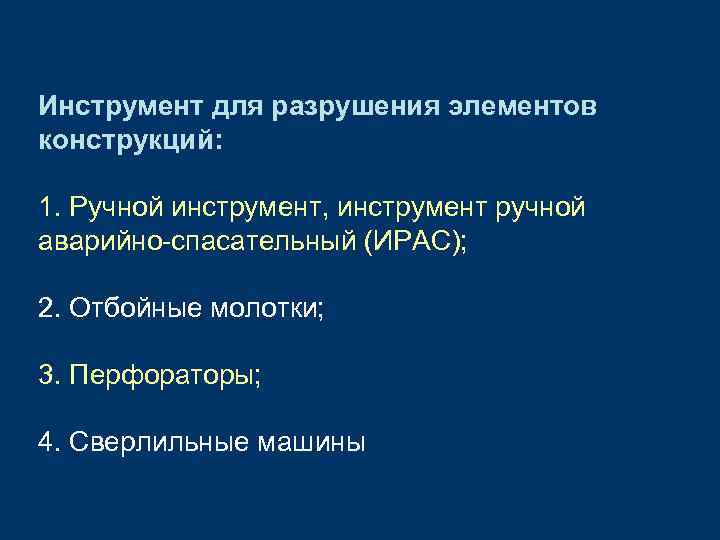

Инструмент для разрушения элементов конструкций: 1. Ручной инструмент, инструмент ручной аварийно-спасательный (ИРАС); 2. Отбойные молотки; 3. Перфораторы; 4. Сверлильные машины

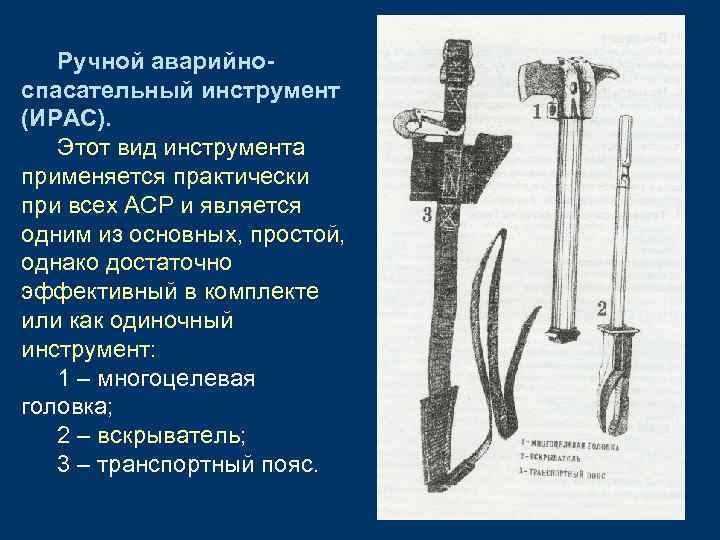

Ручной аварийноспасательный инструмент (ИРАС). Этот вид инструмента применяется практически при всех АСР и является одним из основных, простой, однако достаточно эффективный в комплекте или как одиночный инструмент: 1 – многоцелевая головка; 2 – вскрыватель; 3 – транспортный пояс.

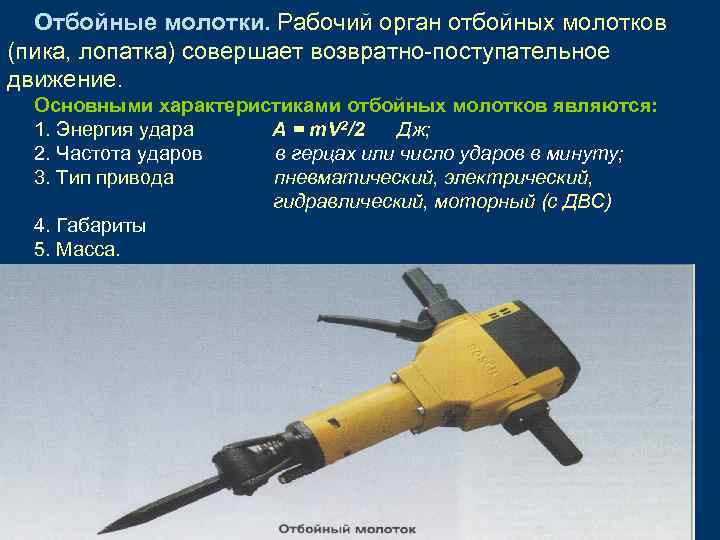

Отбойные молотки. Рабочий орган отбойных молотков (пика, лопатка) совершает возвратно-поступательное движение. Основными характеристиками отбойных молотков являются: 1. Энергия удара А = m. V 2/2 Дж; 2. Частота ударов в герцах или число ударов в минуту; 3. Тип привода пневматический, электрический, гидравлический, моторный (с ДВС) 4. Габариты 5. Масса.

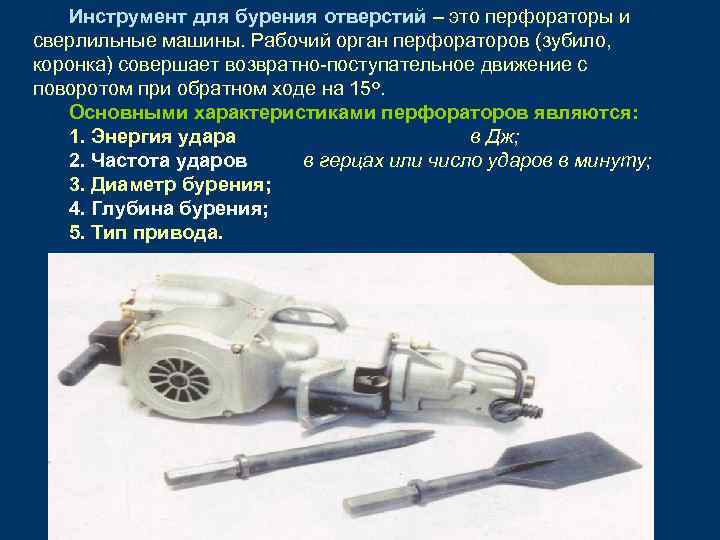

Инструмент для бурения отверстий – это перфораторы и сверлильные машины. Рабочий орган перфораторов (зубило, коронка) совершает возвратно-поступательное движение с поворотом при обратном ходе на 15 о. Основными характеристиками перфораторов являются: 1. Энергия удара в Дж; 2. Частота ударов в герцах или число ударов в минуту; 3. Диаметр бурения; 4. Глубина бурения; 5. Тип привода.

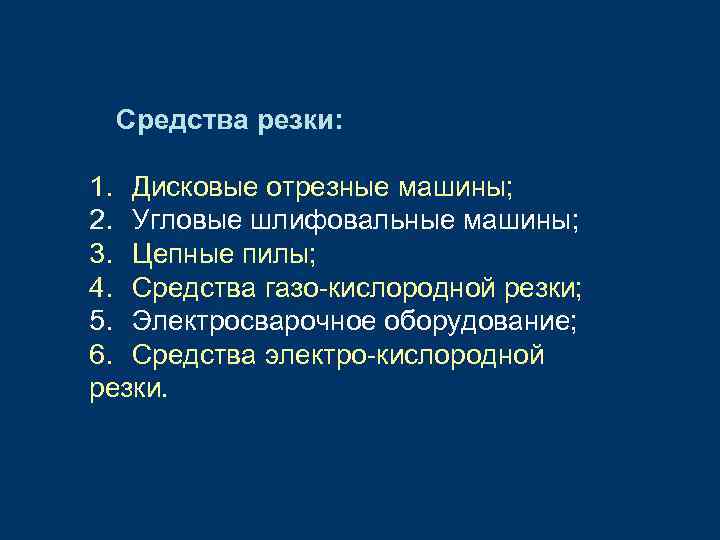

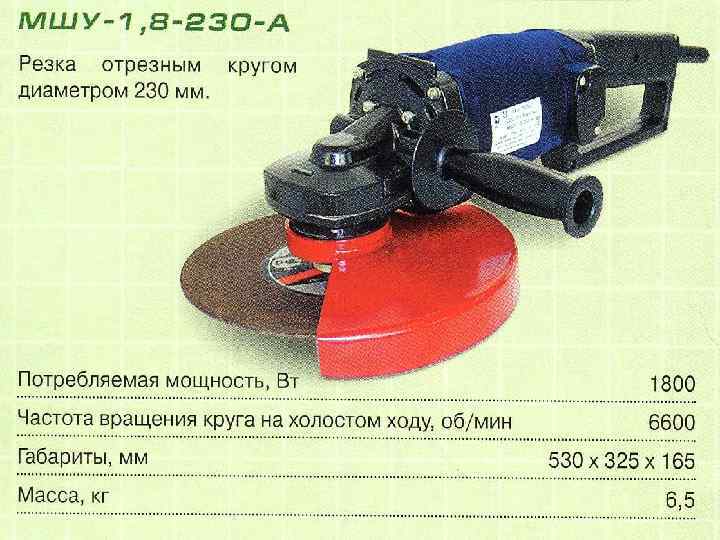

Средства резки: 1. Дисковые отрезные машины; 2. Угловые шлифовальные машины; 3. Цепные пилы; 4. Средства газо-кислородной резки; 5. Электросварочное оборудование; 6. Средства электро-кислородной резки.

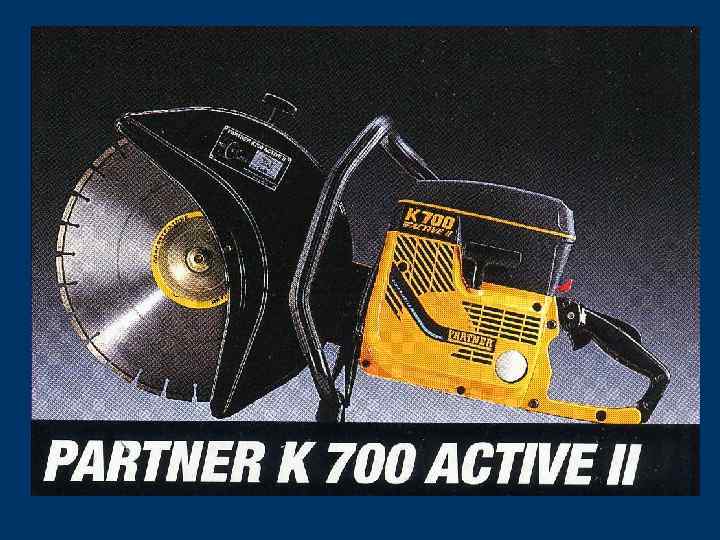

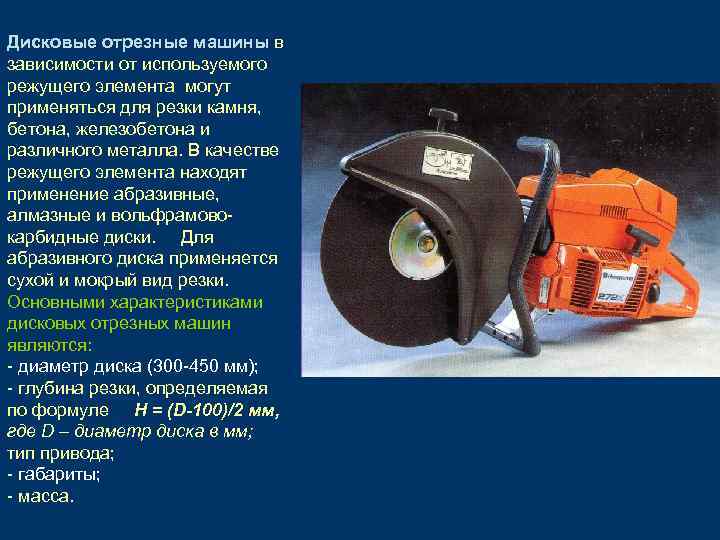

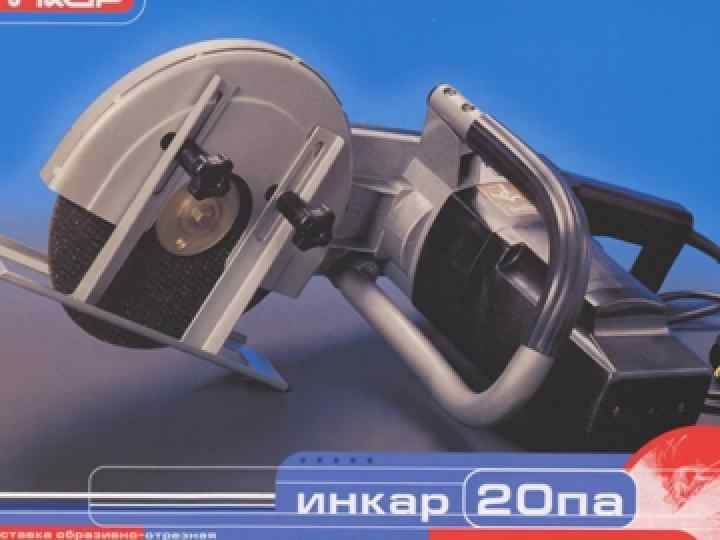

Дисковые отрезные машины в зависимости от используемого режущего элемента могут применяться для резки камня, бетона, железобетона и различного металла. В качестве режущего элемента находят применение абразивные, алмазные и вольфрамовокарбидные диски. Для абразивного диска применяется сухой и мокрый вид резки. Основными характеристиками дисковых отрезных машин являются: - диаметр диска (300 -450 мм); - глубина резки, определяемая по формуле H = (D-100)/2 мм, где D – диаметр диска в мм; тип привода; - габариты; - масса.

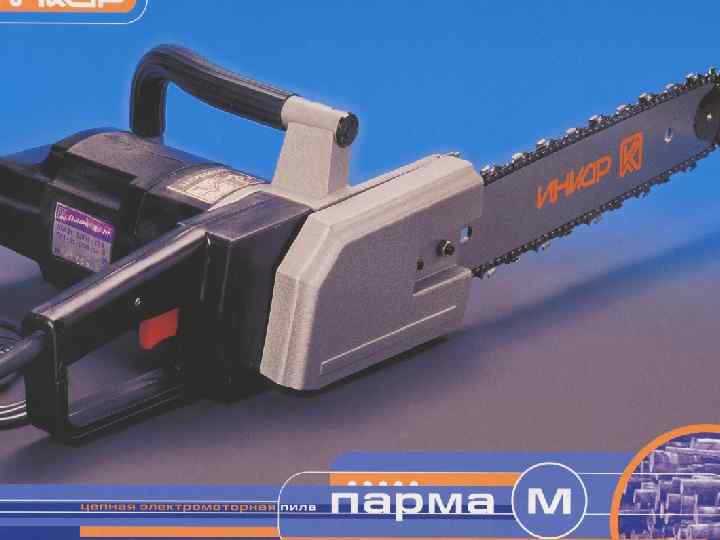

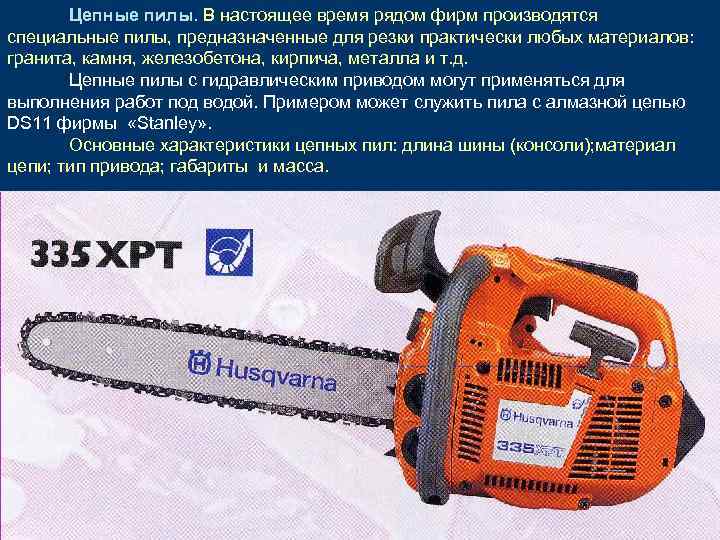

Цепные пилы. В настоящее время рядом фирм производятся специальные пилы, предназначенные для резки практически любых материалов: гранита, камня, железобетона, кирпича, металла и т. д. Цепные пилы с гидравлическим приводом могут применяться для выполнения работ под водой. Примером может служить пила с алмазной цепью DS 11 фирмы «Stanley» . Основные характеристики цепных пил: длина шины (консоли); материал цепи; тип привода; габариты и масса.

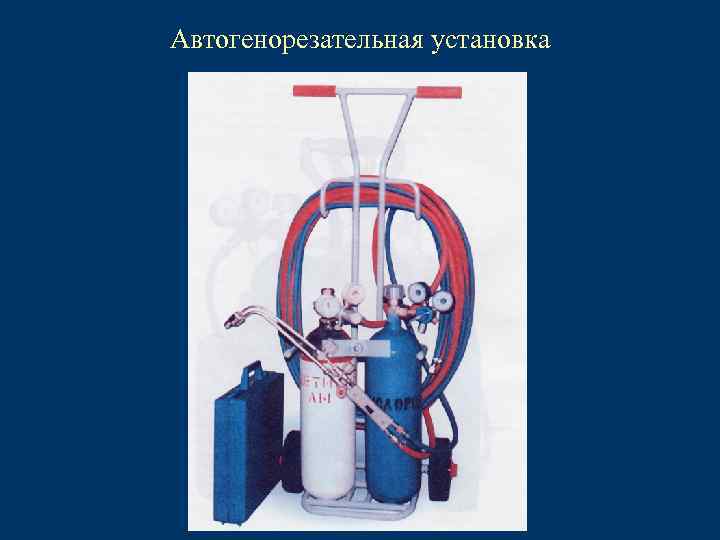

Автогенорезательная установка

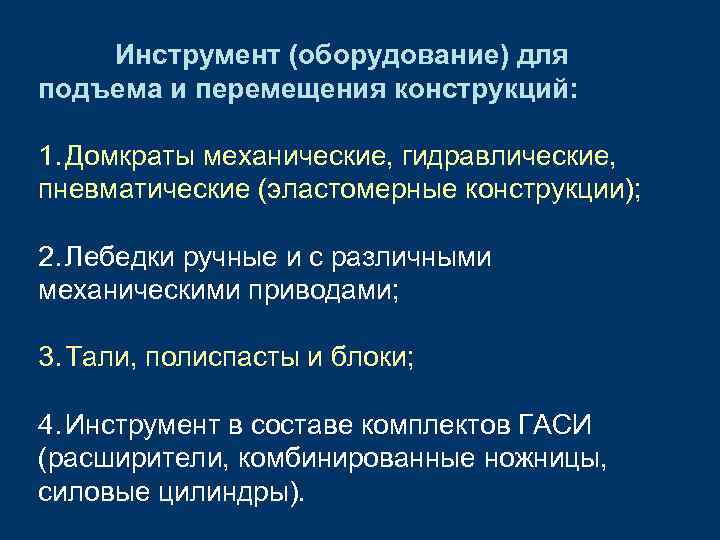

Инструмент (оборудование) для подъема и перемещения конструкций: 1. Домкраты механические, гидравлические, пневматические (эластомерные конструкции); 2. Лебедки ручные и с различными механическими приводами; 3. Тали, полиспасты и блоки; 4. Инструмент в составе комплектов ГАСИ (расширители, комбинированные ножницы, силовые цилиндры).

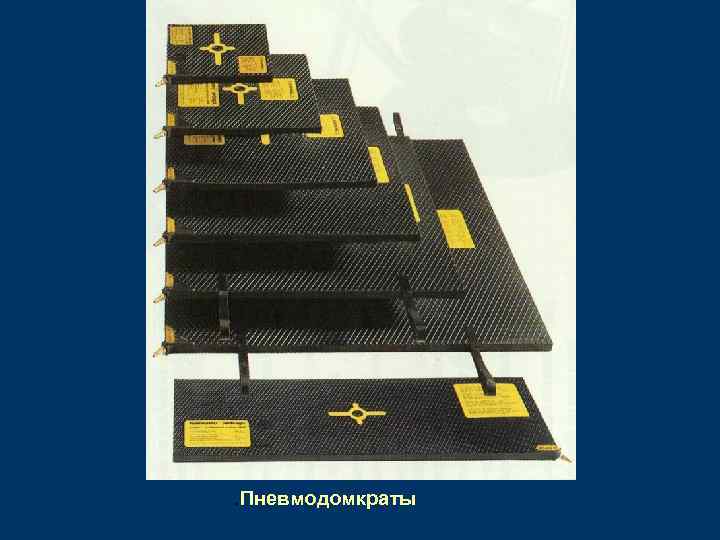

. Пневмодомкраты

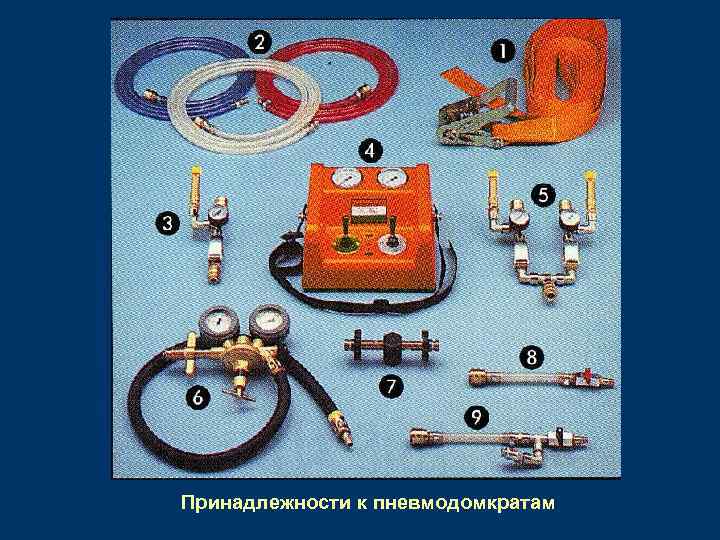

Принадлежности к пневмодомкратам

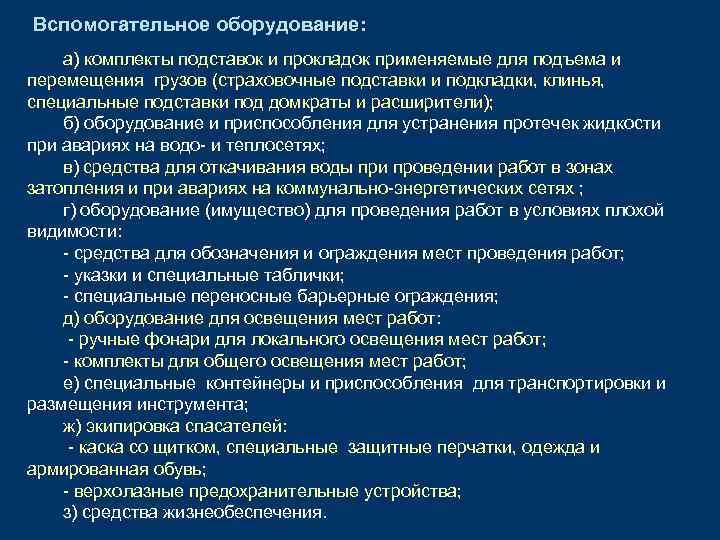

Вспомогательное оборудование: а) комплекты подставок и прокладок применяемые для подъема и перемещения грузов (страховочные подставки и подкладки, клинья, специальные подставки под домкраты и расширители); б) оборудование и приспособления для устранения протечек жидкости при авариях на водо- и теплосетях; в) средства для откачивания воды при проведении работ в зонах затопления и при авариях на коммунально-энергетических сетях ; г) оборудование (имущество) для проведения работ в условиях плохой видимости: - средства для обозначения и ограждения мест проведения работ; - указки и специальные таблички; - специальные переносные барьерные ограждения; д) оборудование для освещения мест работ: - ручные фонари для локального освещения мест работ; - комплекты для общего освещения мест работ; е) специальные контейнеры и приспособления для транспортировки и размещения инструмента; ж) экипировка спасателей: - каска со щитком, специальные защитные перчатки, одежда и армированная обувь; - верхолазные предохранительные устройства; з) средства жизнеобеспечения.

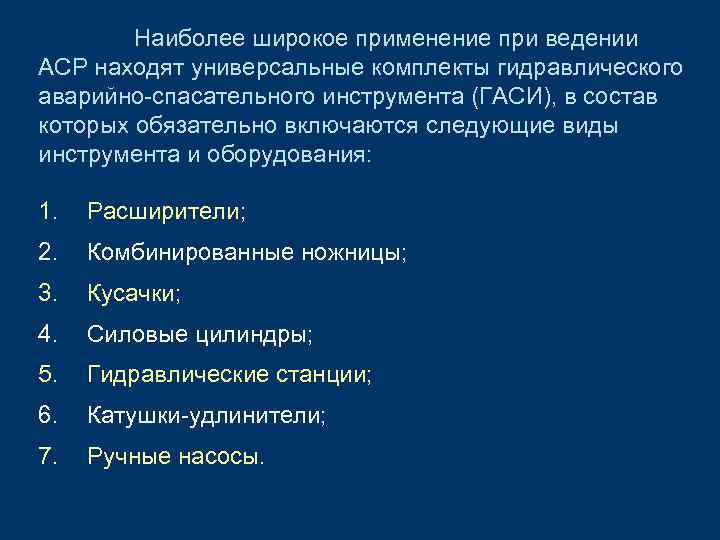

Наиболее широкое применение при ведении АСР находят универсальные комплекты гидравлического аварийно-спасательного инструмента (ГАСИ), в состав которых обязательно включаются следующие виды инструмента и оборудования: 1. Расширители; 2. Комбинированные ножницы; 3. Кусачки; 4. Силовые цилиндры; 5. Гидравлические станции; 6. Катушки-удлинители; 7. Ручные насосы.

Д Н П К И Р Ф Принципиальная схема гидравлической системы ГАСИ: Д – двигатель; Н – насос; Ф – фильтр; ПК – перепускной клапан; Р – резервуар рабочей жидкости; И – инструмент.

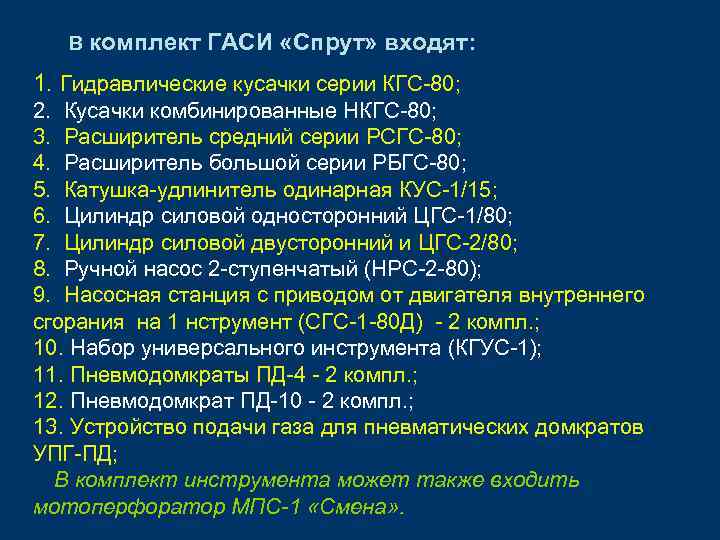

В комплект ГАСИ «Спрут» входят: 1. Гидравлические кусачки серии КГС-80; 2. Кусачки комбинированные НКГС-80; 3. Расширитель средний серии РСГС-80; 4. Расширитель большой серии РБГС-80; 5. Катушка-удлинитель одинарная КУС-1/15; 6. Цилиндр силовой односторонний ЦГС-1/80; 7. Цилиндр силовой двусторонний и ЦГС-2/80; 8. Ручной насос 2 -ступенчатый (НРС-2 -80); 9. Насосная станция с приводом от двигателя внутреннего сгорания на 1 нструмент (СГС-1 -80 Д) - 2 компл. ; 10. Набор универсального инструмента (КГУС-1); 11. Пневмодомкраты ПД-4 - 2 компл. ; 12. Пневмодомкрат ПД-10 - 2 компл. ; 13. Устройство подачи газа для пневматических домкратов УПГ-ПД; В комплект инструмента может также входить мотоперфоратор МПС-1 «Смена» .

Кусачки КГС-80 Технические характеристики КГС-80 Максимальное усилие в режиме резания (стягивания): -на концах ножей изделия -у основания ножей (в месте перекусывания прутка), к. Н 80 360 Максимальное раскрытие концов лезвий, не менее мм 135 Максимальный диаметр перекусываемой арматуры мм. 30 кг 13. 5 Масса

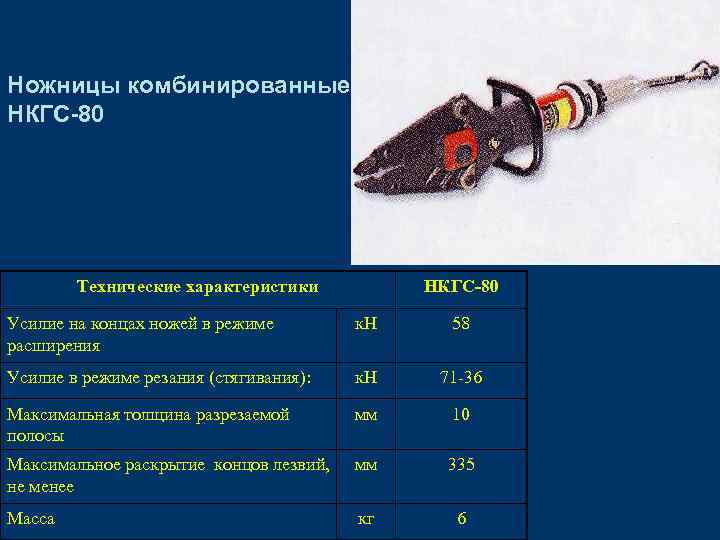

Ножницы комбинированные НКГС-80 Технические характеристики НКГС-80 Усилие на концах ножей в режиме расширения к. Н 58 Усилие в режиме резания (стягивания): к. Н 71 -36 Максимальная толщина разрезаемой полосы мм 10 Максимальное раскрытие концов лезвий, не менее мм 335 Масса кг 6

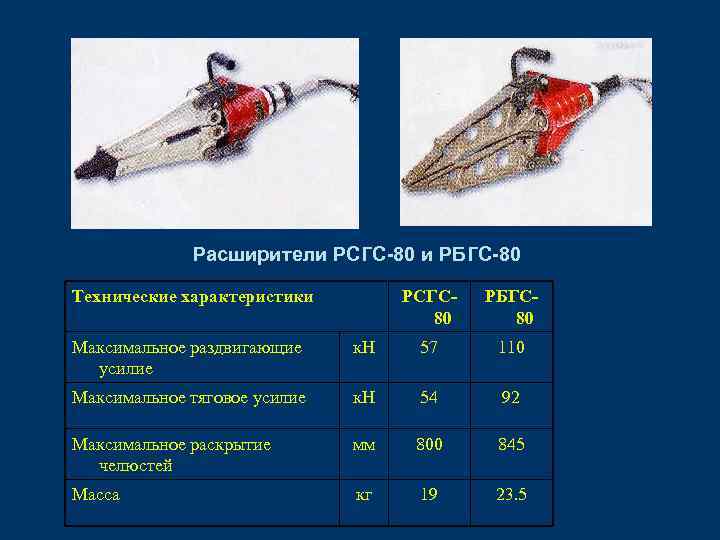

Расширители РСГС-80 и РБГС-80 Технические характеристики РСГС 80 РБГС 80 Максимальное раздвигающие усилие к. Н 57 110 Максимальное тяговое усилие к. Н 54 92 Максимальное раскрытие челюстей мм 800 845 Масса кг 19 23. 5

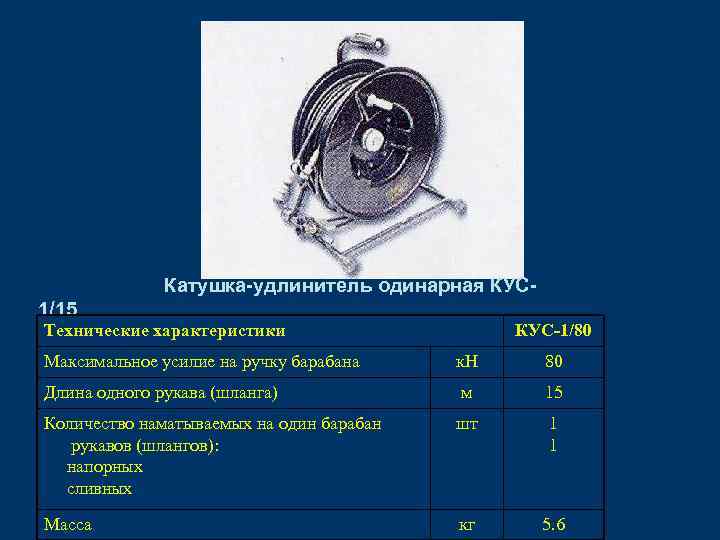

Катушка-удлинитель одинарная КУС 1/15 Технические характеристики КУС-1/80 Максимальное усилие на ручку барабана к. Н 80 Длина одного рукава (шланга) м 15 Количество наматываемых на один барабан рукавов (шлангов): напорных сливных шт 1 1 Масса кг 5. 6

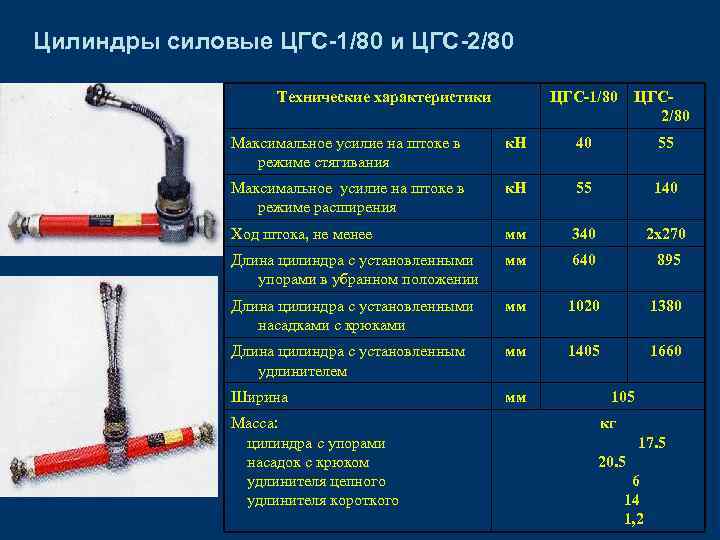

Цилиндры силовые ЦГС-1/80 и ЦГС-2/80 Технические характеристики ЦГС-1/80 ЦГС 2/80 Максимальное усилие на штоке в режиме стягивания к. Н 40 55 Максимальное усилие на штоке в режиме расширения к. Н 55 140 Ход штока, не менее мм 340 2 х270 Длина цилиндра с установленными упорами в убранном положении мм 640 895 Длина цилиндра с установленными насадками с крюками мм 1020 1380 Длина цилиндра с установленным удлинителем мм 1405 1660 Ширина мм Масса: цилиндра с упорами насадок с крюком удлинителя цепного удлинителя короткого 105 кг 17. 5 20. 5 6 14 1, 2

Насос ручной двухступенчатый НРС-2/80 Технические характеристики НРС— 2/80 Рабочее давление первой ступени МПа 12. 0 Рабочее давление второй ступени МПа 80. 0 Н 270. 0 см 3. 1100 см 3/ход 11. 0 1. 8 кг 8. 0 Усилие на рукоятке при максимальном давлении рабочей жидкости на выходе из насоса Объем рабочей жидкости заливаемой в бак Производительность насоса, плунжера при давлении рабочей жидкости на выходе: до 12 МПа (1 ступень) свыше 12 МПа (2 ступень) Масса

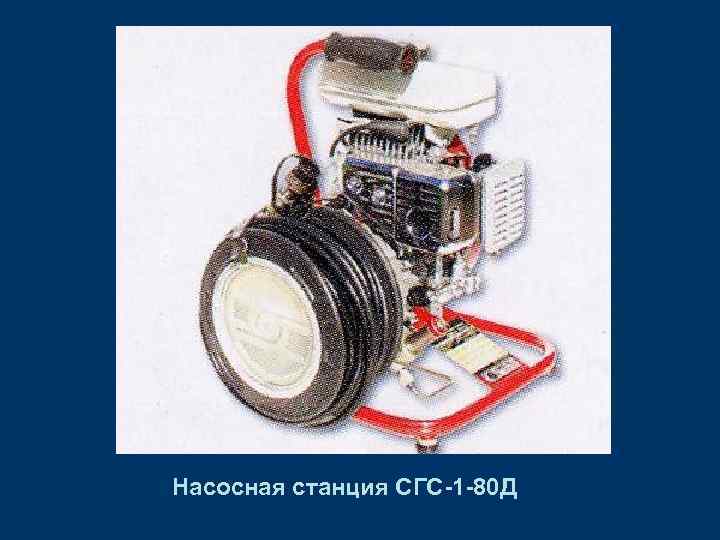

Насосная станция СГС-1 -80 Д

Технические характеристики СГС -1 - 80 Д Производительность при давлении на выходе из станции 10 МПа см 3/мин не менее 2200 Производительность при давлении на выходе из станции 76 МПа см 3/мин не менее 800 Объем рабочей жидкости в баке: по отметке «min» по отметке «max» л л 500 1600 Габаритные размеры, не более: длина ширина высота мм мм мм 410 320 340 Длина раздаточного и приемного рукавов не менее мм 6300 Привод: двигатель внутреннего сгорания, одноцилиндровый, двухтактный: рабочий объем (расчетный) диаметр цилиндра мощность при частоте вращения вала 7000 мин -1 см 3 мм к. Вт 75 50 2. 6 Топливо: смесь автомобильного бензина А-76 с моторным маслом М-8 ГОСТ-10541 или маслом АС-95 ТУ 38 -101. 511 -74 в пропорции 20: 1 по объему. Удельный расход топлива при максимальной мощности, с карбюратором КДД-16 с карбюратором КМП-100 УС г/к. Вт. ч 585 600 Емкость топливного бака л 0. 7 - 0. 8 Масса кг 16. 0

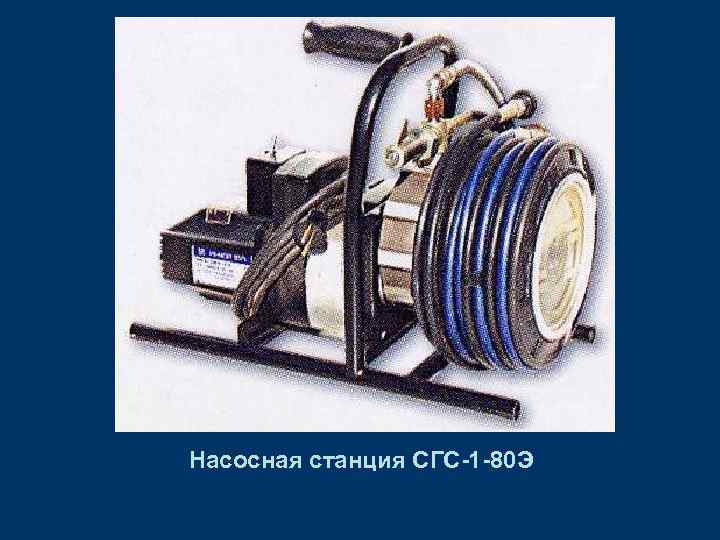

Насосная станция СГС-1 -80 Э

Технические характеристики СГС -1 - 80 Э Производительность см 3/мин не менее -1000 Производительность при давлении на выходе из станции 76 МПа см 3/мин не менее -300 Объем рабочей жидкости в баке: см 3 1600 Габаритные размеры мм 470 х240 х340 Длина раздаточного и приемного рукавов мм 6300 Привод: привод электрический «ИНКАР 6 П» : напряжение ток переменный с частотой мощность номинальная, ток при номинальной мощности В Гц Вт А 220 50 1600 8 Масса кг 14. 0

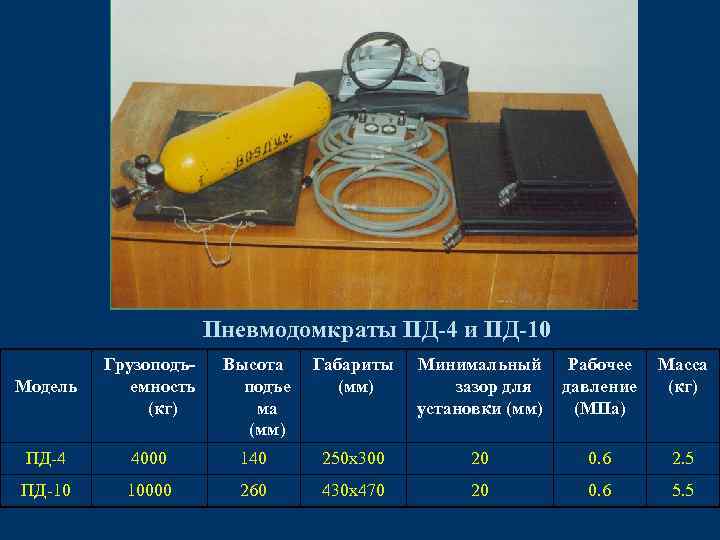

Пневмодомкраты ПД-4 и ПД-10 Модель Грузоподъемность (кг) Высота подъе ма (мм) Габариты (мм) Минимальный зазор для установки (мм) Рабочее давление (МПа) Масса (кг) ПД-4 4000 140 250 х300 20 0. 6 2. 5 ПД-10 10000 260 430 х470 20 0. 6 5. 5

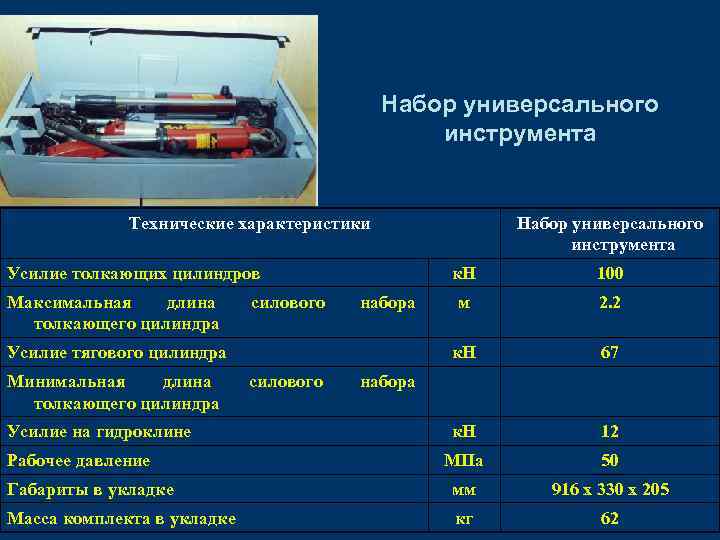

Набор универсального инструмента Технические характеристики Усилие толкающих цилиндров Набор универсального инструмента к. Н 100 м 2. 2 к. Н 67 к. Н 12 МПа 50 Габариты в укладке мм 916 х 330 х 205 Масса комплекта в укладке кг 62 Максимальная длина толкающего цилиндра силового набора Усилие тягового цилиндра Минимальная длина толкающего цилиндра Усилие на гидроклине Рабочее давление силового набора

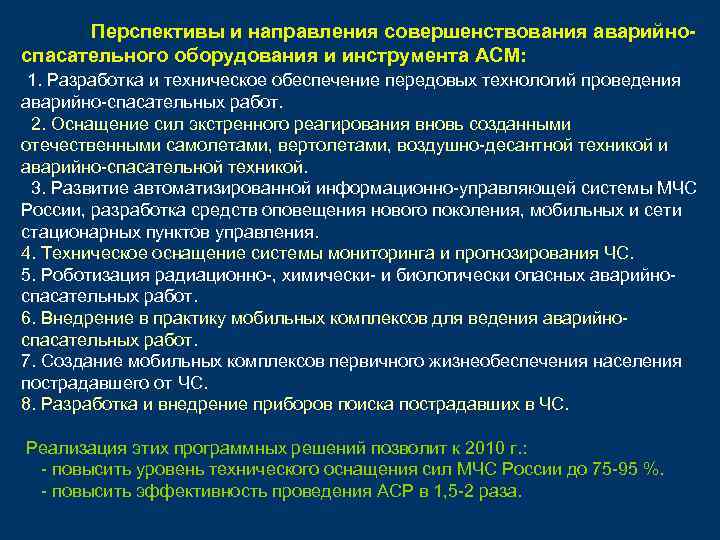

Перспективы и направления совершенствования аварийноспасательного оборудования и инструмента АСМ: 1. Разработка и техническое обеспечение передовых технологий проведения аварийно-спасательных работ. 2. Оснащение сил экстренного реагирования вновь созданными отечественными самолетами, вертолетами, воздушно-десантной техникой и аварийно-спасательной техникой. 3. Развитие автоматизированной информационно-управляющей системы МЧС России, разработка средств оповещения нового поколения, мобильных и сети стационарных пунктов управления. 4. Техническое оснащение системы мониторинга и прогнозирования ЧС. 5. Роботизация радиационно-, химически- и биологически опасных аварийноспасательных работ. 6. Внедрение в практику мобильных комплексов для ведения аварийноспасательных работ. 7. Создание мобильных комплексов первичного жизнеобеспечения населения пострадавшего от ЧС. 8. Разработка и внедрение приборов поиска пострадавших в ЧС. Реализация этих программных решений позволит к 2010 г. : - повысить уровень технического оснащения сил МЧС России до 75 -95 %. - повысить эффективность проведения АСР в 1, 5 -2 раза.

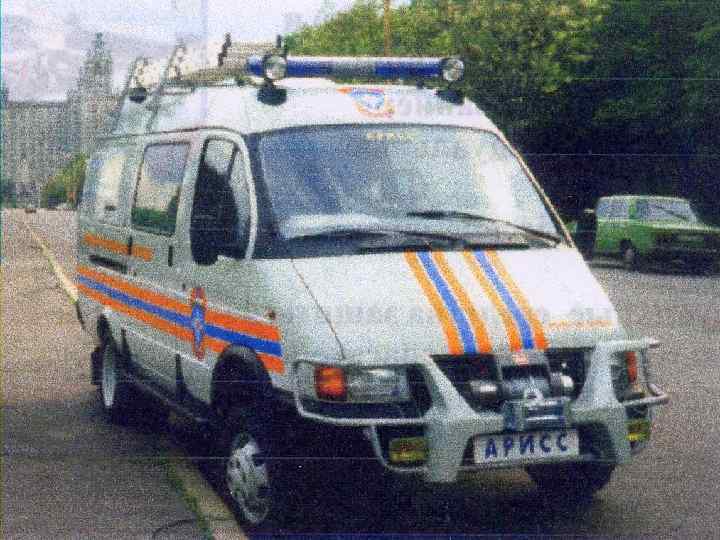

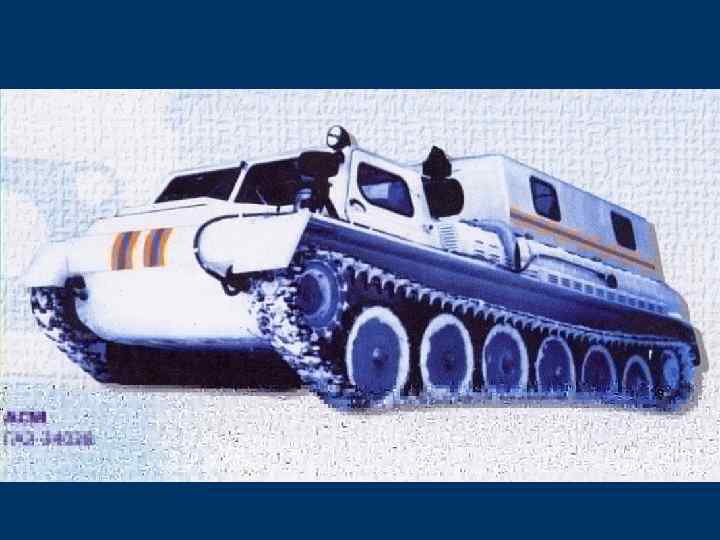

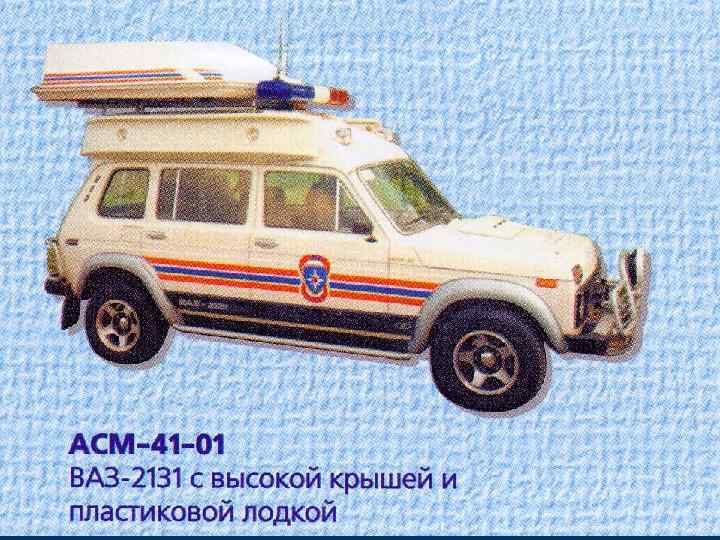

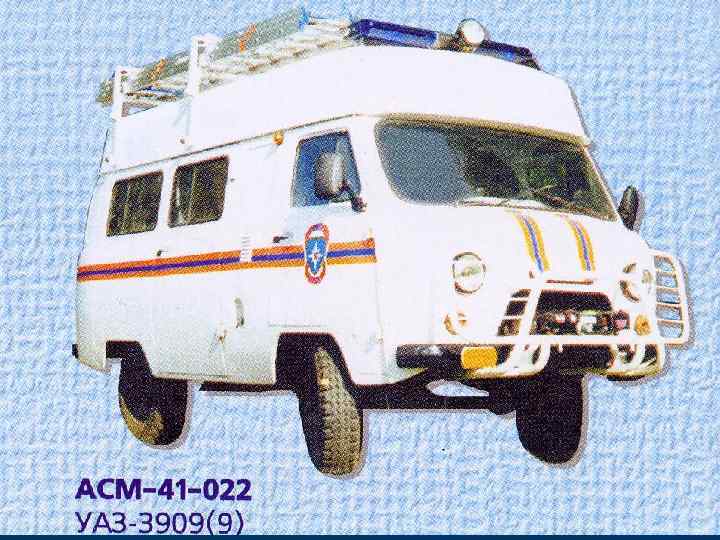

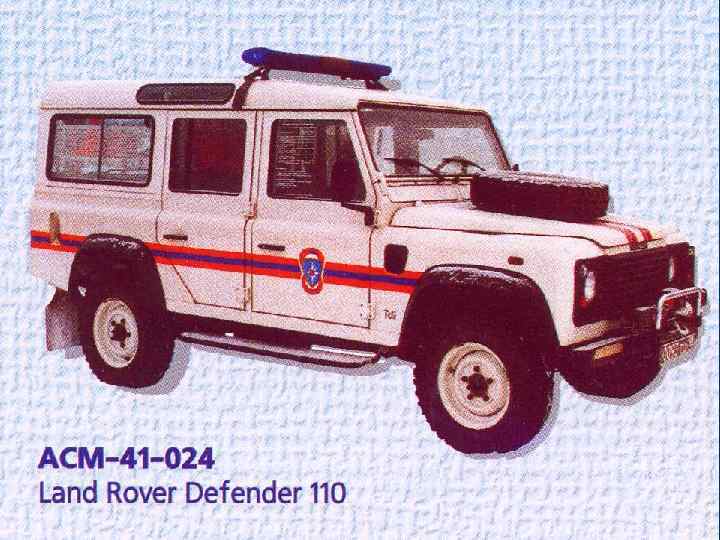

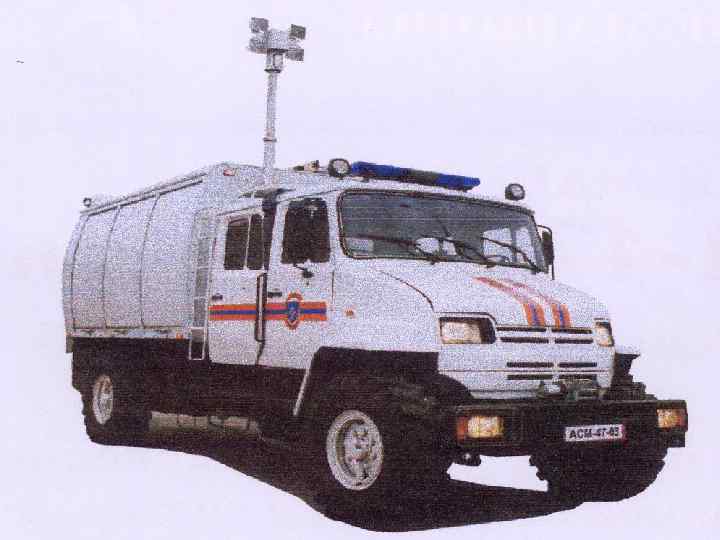

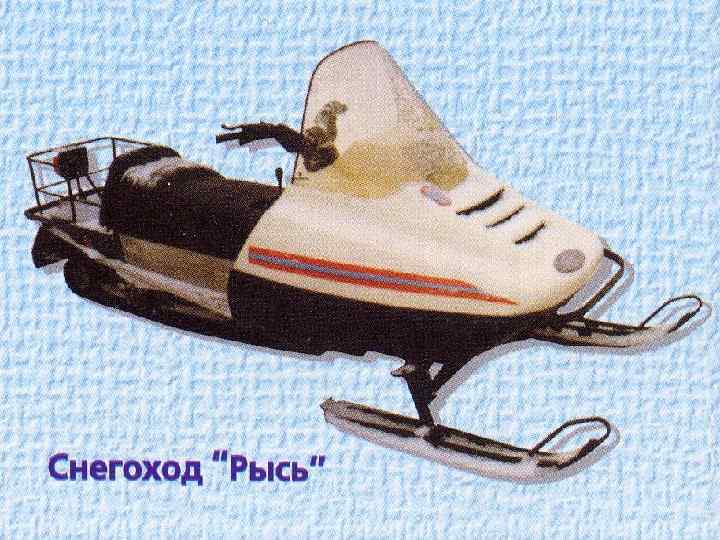

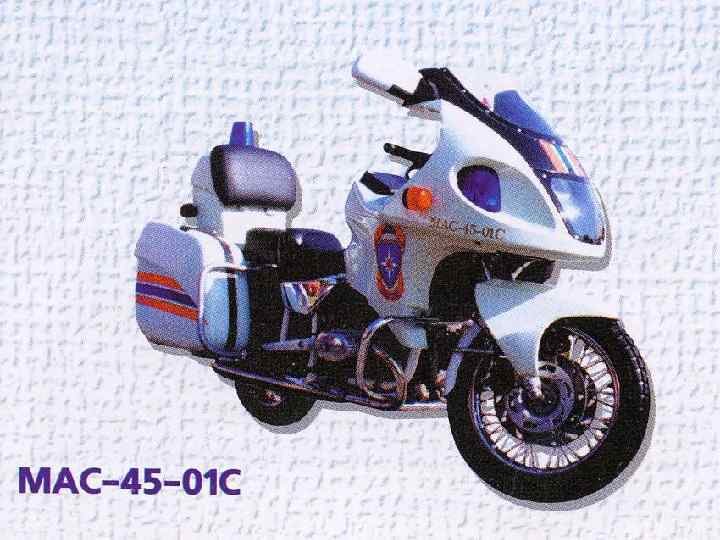

АВАРИЙНО-СПАСАТЕЛЬНЫЕ МАШИНЫ 1. Аварийно-спасательные машины: - тяжелого класса (АСМ-48 -03 «Спасатель» на базе КАМАЗ-43118, ЗИЛ 4906, 49061, 497200, 497202, АСМ 47 -03 «Бизон» на шасси АС 3848 000001 ; - среднего класса (АСМ-41 -02 на шасси ГАЗ 2705, УАЗ-3962, Land Rover Dtfender 110); - легкого класса (АСМ-41 -01 на шасси ВАЗ-2131, Шевроле); 2. Машины специального назначения: - подвижные пункты управления; - оперативно-штабные; - специальной связи и оповещения; - разведывательно-спасательные; - химические; - пиротехнические; - водолазные; 3. Мотоциклы специального назначения; 4. Специальные транспортные средства; 5. Прицепные транспортные средства; 6. Аварийные машины коммунальных служб.

Аварийно-спасательный плавающий автомобиль высокой проходимости ЗИЛ– 49061 (“Cиняя птица”)

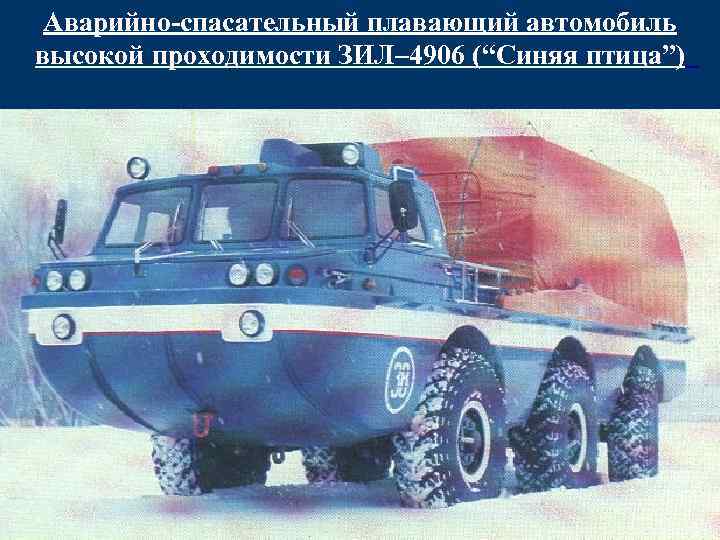

Аварийно-спасательный плавающий автомобиль высокой проходимости ЗИЛ– 4906 (“Cиняя птица”)

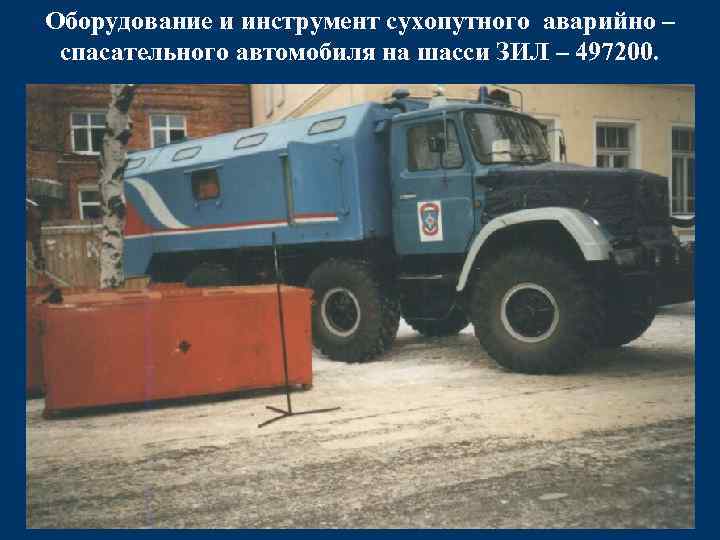

Оборудование и инструмент сухопутного аварийно – спасательного автомобиля на шасси ЗИЛ – 497200.

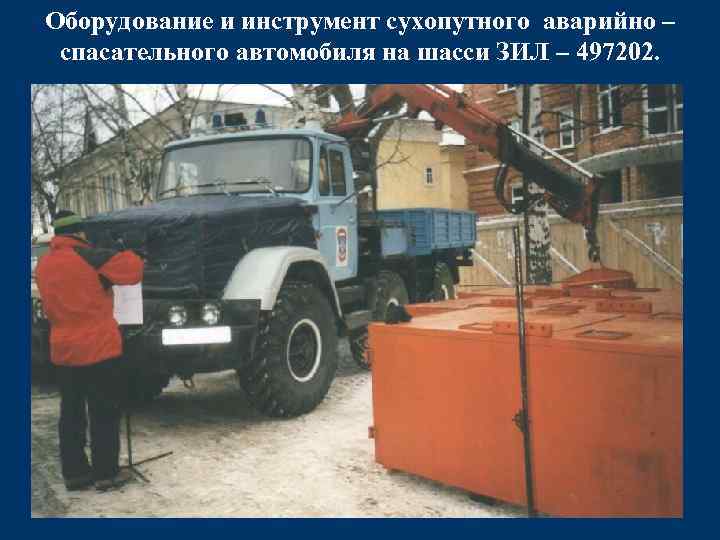

Оборудование и инструмент сухопутного аварийно – спасательного автомобиля на шасси ЗИЛ – 497202.

Многоцелевой контейнерный автомобиль АСА-МК 382 -27

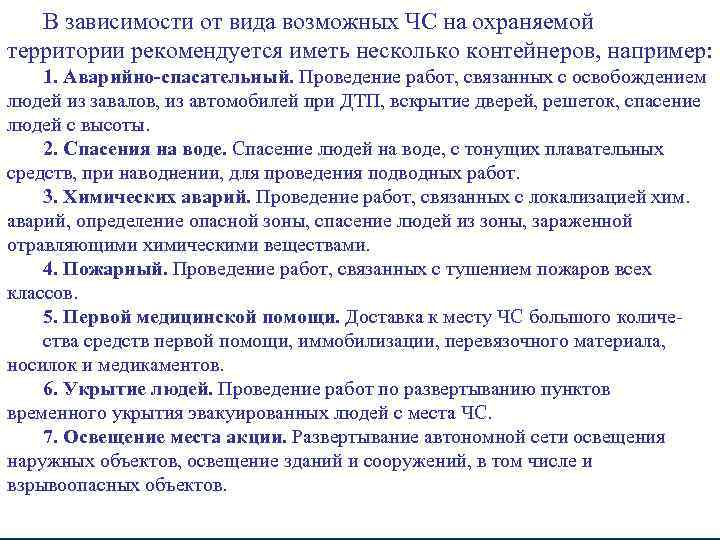

В зависимости от вида возможных ЧС на охраняемой территории рекомендуется иметь несколько контейнеров, например: 1. Аварийно-спасательный. Проведение работ, связанных с освобождением людей из завалов, из автомобилей при ДТП, вскрытие дверей, решеток, спасение людей с высоты. 2. Спасения на воде. Спасение людей на воде, с тонущих плавательных средств, при наводнении, для проведения подводных работ. 3. Химических аварий. Проведение работ, связанных с локализацией хим. аварий, определение опасной зоны, спасение людей из зоны, зараженной отравляющими химическими веществами. 4. Пожарный. Проведение работ, связанных с тушением пожаров всех классов. 5. Первой медицинской помощи. Доставка к месту ЧС большого количества средств первой помощи, иммобилизации, перевязочного материала, носилок и медикаментов. 6. Укрытие людей. Проведение работ по развертыванию пунктов временного укрытия эвакуированных людей с места ЧС. 7. Освещение места акции. Развертывание автономной сети освещения наружных объектов, освещение зданий и сооружений, в том числе и взрывоопасных объектов.
