Дисциплина Системы электронных тахеометров Лекция 1 Строительство геодезия

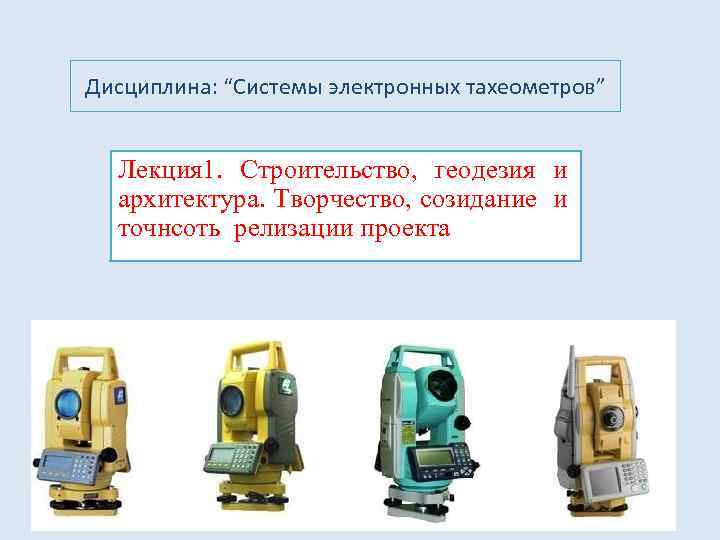

Дисциплина: “Системы электронных тахеометров” Лекция 1. Строительство, геодезия и архитектура. Творчество, созидание и точнсоть релизации проекта

Дисциплина: “Системы электронных тахеометров” Лекция 1. Строительство, геодезия и архитектура. Творчество, созидание и точнсоть релизации проекта

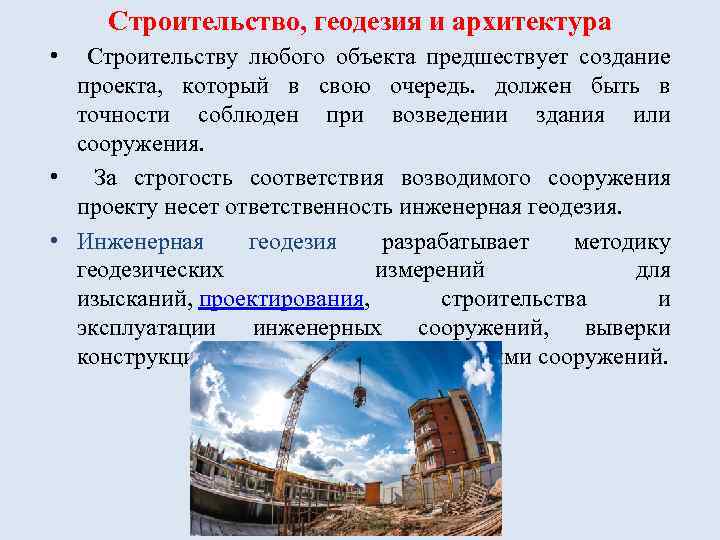

Строительство, геодезия и архитектура • Строительству любого объекта предшествует создание проекта, который в свою очередь. должен быть в точности соблюден при возведении здания или сооружения. • За строгость соответствия возводимого сооружения проекту несет ответственность инженерная геодезия. • Инженерная геодезия разрабатывает методику геодезических измерений для изысканий, проектирования, строительства и эксплуатации инженерных сооружений, выверки конструкций, наблюдений за деформациями сооружений.

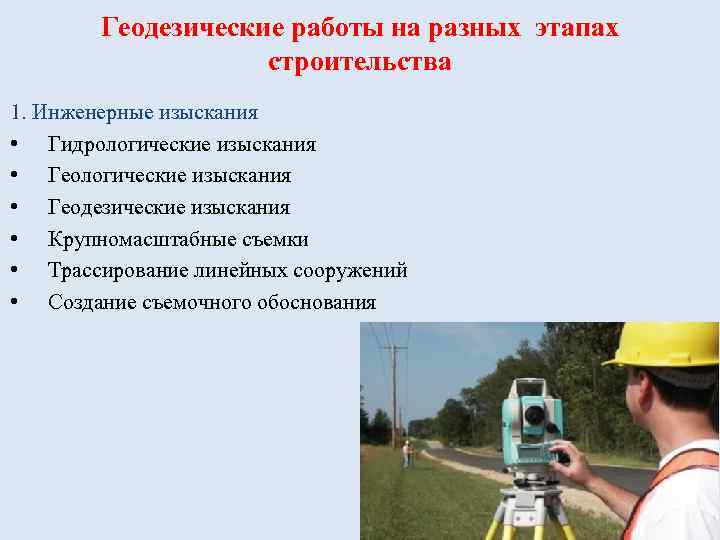

Геодезические работы на разных этапах строительства 1. Инженерные изыскания • Гидрологические изыскания • Геодезические изыскания • Крупномасштабные съемки • Трассирование линейных сооружений • Создание съемочного обоснования

Геодезические работы на разных этапах строительства 2. Инженерно-геодезическое проектирование • Проект и его содержание • Геодезическая подготовка проекта для выноса его в натуру в плане и по высоте • Решение задач вертикальной планировки • ППГР

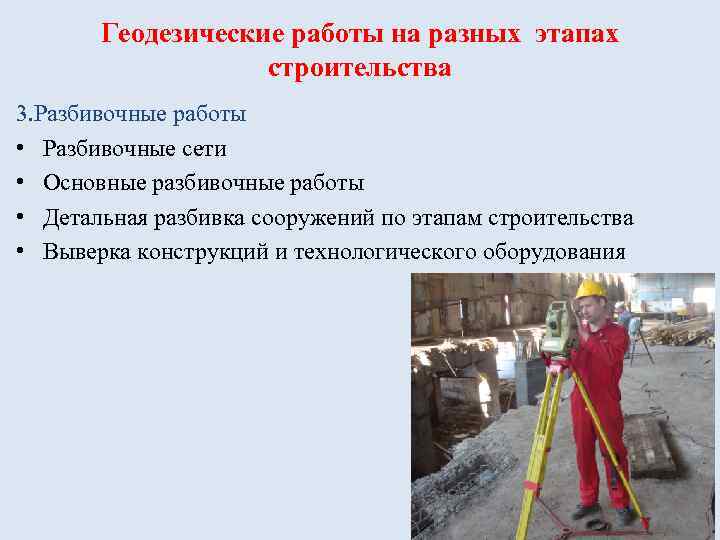

Геодезические работы на разных этапах строительства 3. Разбивочные работы • Разбивочные сети • Основные разбивочные работы • Детальная разбивка сооружений по этапам строительства • Выверка конструкций и технологического оборудования

Геодезические работы на разных этапах строительства 4. Наблюдения за деформациями зданий и сооружений • оседание оснований и фундаментов • горизонтальное смещение • крен сооружений башенного типа.

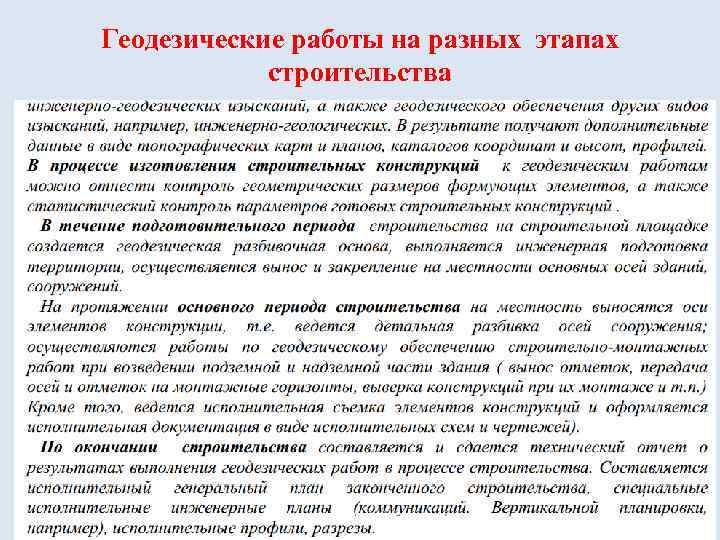

Геодезические работы на разных этапах строительства

Геодезические работы на разных этапах строительства

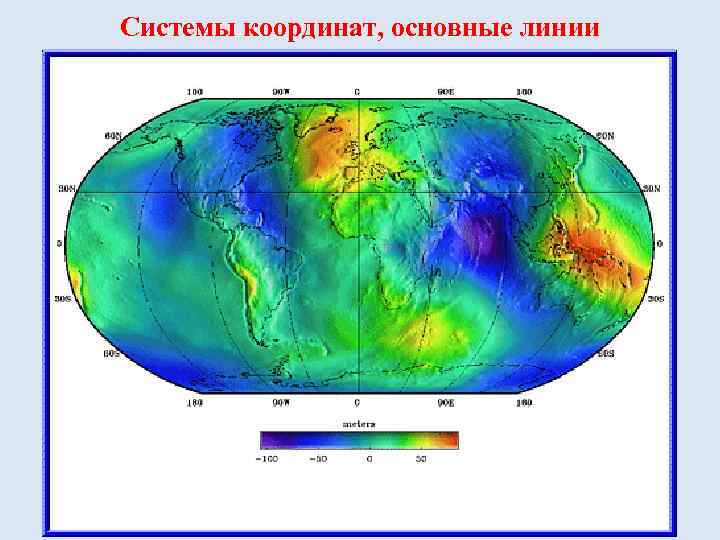

Системы координат, основные линии

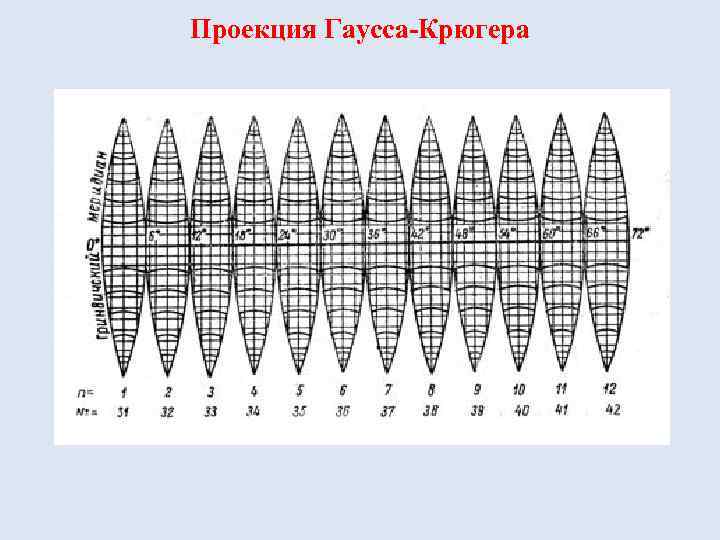

Проекция Гаусса-Крюгера

Основные системы координат • Основные системы координат, применяемые в геодезии, геоинформатике и навигации: слевапрямоугольная; справа- геодезическая

Система координат 1942 года (СК– 42)

Система координат WGS 84 • WGS 84 определяет координаты относительно центра масс Земли, погрешность составляет менее 2 см. В WGS 84 нулевым меридианом считается IERS Reference Meridian. • Он расположен в 5, 31″ к востоку от Гринвичского меридиана. За основу взят эллипсоид с большим радиусом — 6 378 137 м (экваториальный) и меньшим — 6 356 752, 3142 м (полярный). Отличается от геоида менее чем на 200 м.

Геодезические сети • Геодезическая сеть – система точек земной поверхности, взаимное положение которых определено в некоторой единой системе координат и высот над уровнем моря на основании геодезических измерений. • Пункты геодезической сети закрепляются на местности геодезическими знаками и являются исходной основой при картографировании земной поверхности и для выполнения геодезических измерений на местности.

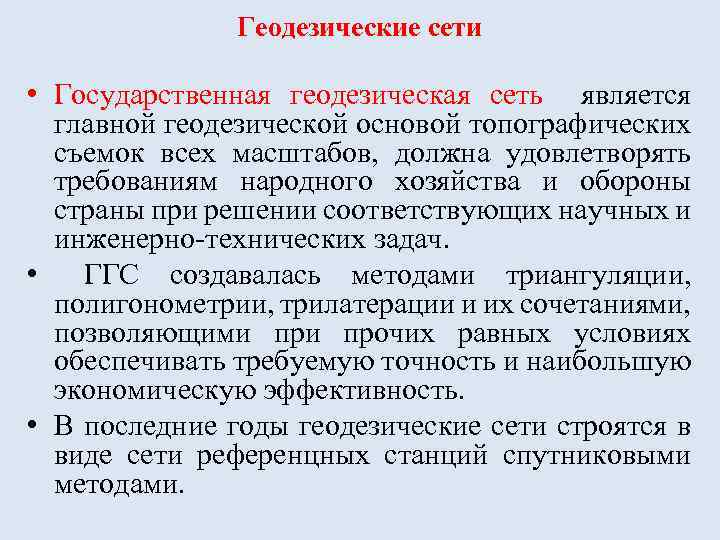

Геодезические сети • Государственная геодезическая сеть является главной геодезической основой топографических съемок всех масштабов, должна удовлетворять требованиям народного хозяйства и обороны страны при решении соответствующих научных и инженерно-технических задач. • ГГС создавалась методами триангуляции, полигонометрии, трилатерации и их сочетаниями, позволяющими прочих равных условиях обеспечивать требуемую точность и наибольшую экономическую эффективность. • В последние годы геодезические сети строятся в виде сети референцных станций спутниковыми методами.

Сеть трингуляции по схеме Ф. Н. Красовского Схема государственной триангуляции: 1 — пункт Лапласа; 2— промежуточный астропункт; 3 — базис.

Закрепление геодезических пунктов • Каждый пункт геодезической сети закрепляют на местности заложенным в грунт центром, несущим металлическую марку с указанием точки, к которой, относятся координаты пункта. • Над центром пункта сооружают геодезический знак требуемой высоты, несущий визирный цилиндр и имеющий столик для установки измерительных приборов, а также площадку для наблюдателя.
