Скачать презентацию Дисциплина ОСНОВЫ КОМПОЗИЦИИ в дизайне среды Виды композиции Скачать презентацию Дисциплина ОСНОВЫ КОМПОЗИЦИИ в дизайне среды Виды композиции

05_Frontal_Composition.pptx

  • Количество слайдов: 143

Дисциплина «ОСНОВЫ КОМПОЗИЦИИ в дизайне среды» Виды композиции 1 Дисциплина «ОСНОВЫ КОМПОЗИЦИИ в дизайне среды» Виды композиции 1

Дисциплина «Основы композиции в дизайне среды» По признаку пространственного расположения форм различаются три вида Дисциплина «Основы композиции в дизайне среды» По признаку пространственного расположения форм различаются три вида композиции — фронтальная, объемная и глубиннопространственная, — в зависимости от трёх основных видов восприятия их зрителем: • при статическом положении зрителя; • при движении зрителя вокруг формы; • при движении в глубину. Виды композиции

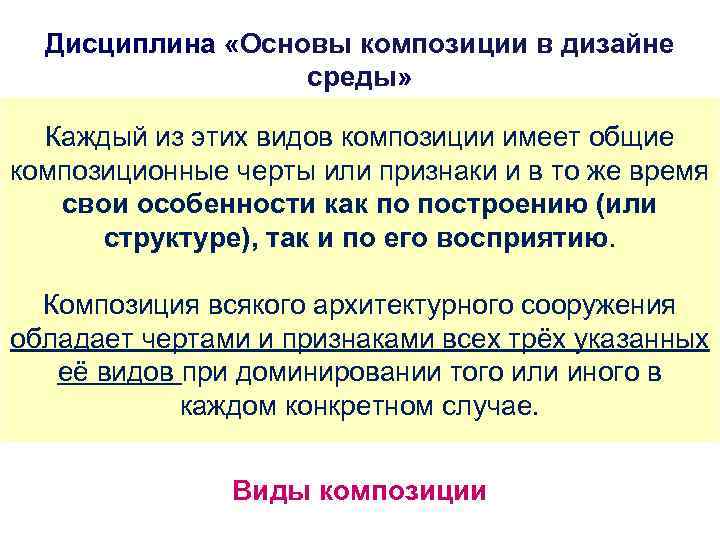

Дисциплина «Основы композиции в дизайне среды» Каждый из этих видов композиции имеет общие композиционные Дисциплина «Основы композиции в дизайне среды» Каждый из этих видов композиции имеет общие композиционные черты или признаки и в то же время свои особенности как по построению (или структуре), так и по его восприятию. Композиция всякого архитектурного сооружения обладает чертами и признаками всех трёх указанных её видов при доминировании того или иного в каждом конкретном случае. Виды композиции

Дисциплина «ОСНОВЫ КОМПОЗИЦИИ в дизайне среды» Лекция № 1 «Фронтальная композиция» 4 Дисциплина «ОСНОВЫ КОМПОЗИЦИИ в дизайне среды» Лекция № 1 «Фронтальная композиция» 4

Дисциплина «Основы композиции в дизайне среды» I. ФРОНТАЛЬНАЯ КОМПОЗИЦИЯ II. ОБЪЁМНАЯ КОМПОЗИЦИЯ III. ОБЪЁМНО-ПРОСТРАНСТВЕННАЯ Дисциплина «Основы композиции в дизайне среды» I. ФРОНТАЛЬНАЯ КОМПОЗИЦИЯ II. ОБЪЁМНАЯ КОМПОЗИЦИЯ III. ОБЪЁМНО-ПРОСТРАНСТВЕННАЯ КОМПОЗИЦИЯ Лекция «Фронтальная композиция» в структуре дисциплины

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Введение 1. 1 Условия фронтальности формы Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Введение 1. 1 Условия фронтальности формы 1. 2 Методы построения фронтальности формы 1. 3 Виды фронтальной композиции План лекции «Фронтальная композиция»

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Характерный признак фронтальной композиции — построение Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Характерный признак фронтальной композиции — построение элементов архитектурнопространственной формы в их композиционной связи по двум фронтальным координатам: по вертикальной и горизонтальной. Построение элементов по глубинной координате имеет во фронтальной композиции подчиненное значение. Введение к лекции «Фронтальная композиция»

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Принципы построения фронтальной композиции могут быть Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Принципы построения фронтальной композиции могут быть вскрыты при рассмотрении простейшего ее вида. Такой вид фронтальной композиции представляет собой плоская прямоугольная поверхность, фронтально расположенная к главной точке зрения. Элементы такой композиции в своём взаимном расположении не развиваются по глубинной координате, а являются только рельефом, членящим поверхность. Введение к лекции «Фронтальная композиция»

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Примерами фронтальной композиции могут служить фасады Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Примерами фронтальной композиции могут служить фасады палаццо Вальмарана арх. Палладио и жилого дома Корбюзье. Палаццо Вальмарана в Виченце, Италия, арх. Палладио (1508 -1580)

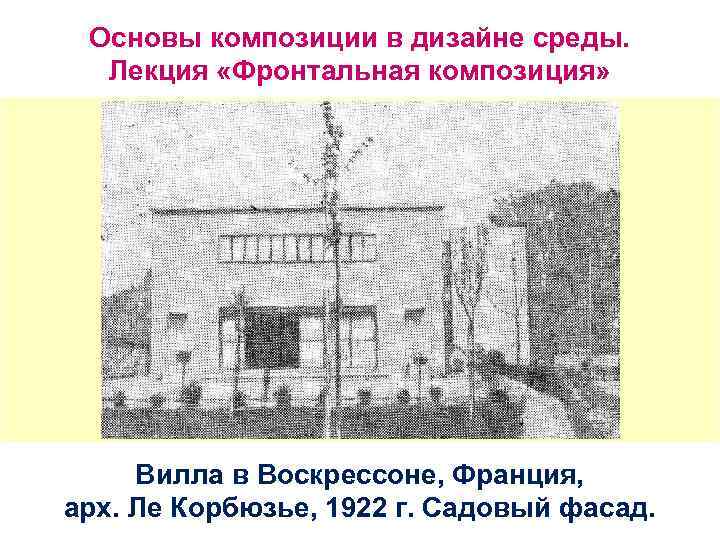

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Вилла в Воскрессоне, Франция, арх. Ле Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Вилла в Воскрессоне, Франция, арх. Ле Корбюзье, 1922 г. Садовый фасад.

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Далее приводятся примеры построения сложной фронтальной Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Далее приводятся примеры построения сложной фронтальной композиции на основе уравновешивания пространственных элементов по фронтальным координатам. Фронтальность композиции обусловливается ориентацией на главные точки зрения с одной стороны; фасады в приведенных примерах зданий обращены к площади или к главным направлениям движения. Введение к лекции «Фронтальная композиция»

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Фронтальная композиция на основе уравновешивания пространственных Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Фронтальная композиция на основе уравновешивания пространственных элементов по фронтальным координатам: сложный рельеф и силуэт. Реймский собор (1212…, фасад 1251).

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Фронтальная композиция на основе уравновешивания пространственных Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Фронтальная композиция на основе уравновешивания пространственных элементов по фронтальным координатам: расчлененность массы и включение интервалов. Вилла Пизани в Баньоло. Италия, арх. Палладио

Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Заглубленность центральной массы по отношению к Основы композиции в дизайне среды. Лекция «Фронтальная композиция» Заглубленность центральной массы по отношению к боковым при сохранении фронтальности. Проект Центросоюза в Москве, перспектива. Арх. Ле Корбюзье, 1928 г.

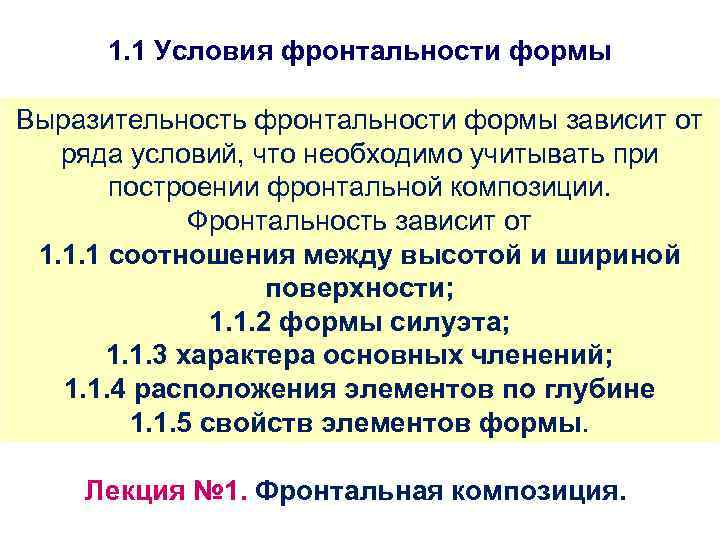

1. 1 Условия фронтальности формы Выразительность фронтальности формы зависит от ряда условий, что необходимо 1. 1 Условия фронтальности формы Выразительность фронтальности формы зависит от ряда условий, что необходимо учитывать при построении фронтальной композиции. Фронтальность зависит от 1. 1. 1 соотношения между высотой и шириной поверхности; 1. 1. 2 формы силуэта; 1. 1. 3 характера основных членений; 1. 1. 4 расположения элементов по глубине 1. 1. 5 свойств элементов формы. Лекция № 1. Фронтальная композиция.

1. 1 Условия фронтальности формы 1. 1. 1 Фронтальность в зависимости от соотношения между 1. 1 Условия фронтальности формы 1. 1. 1 Фронтальность в зависимости от соотношения между высотой и шириной поверхности. Наиболее типично для фронтальной поверхности нюансное отношение между а и h, рис. А. На рис. Б форма приобретает линейный характер, протяжение по горизонтали носит подчиненный характер, что несвойственно фронтальной композиции. Фронтальность поверхности в зависимости от её протяжённости по горизонтали и вертикали.

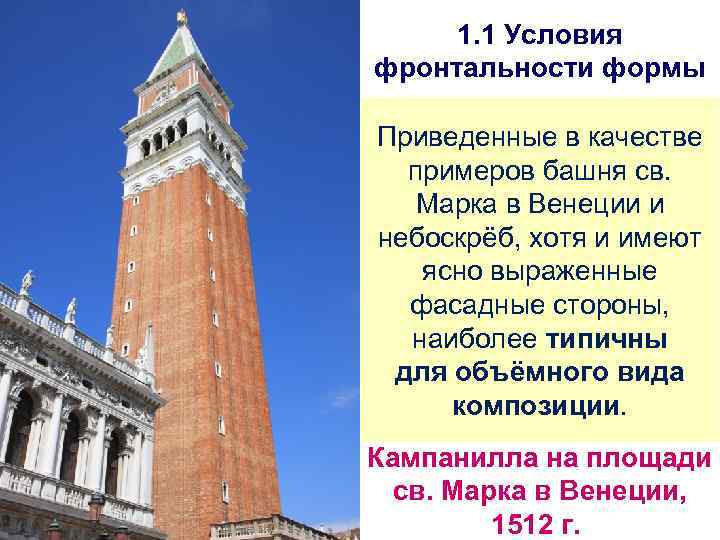

1. 1 Условия фронтальности формы Приведенные в качестве примеров башня св. Марка в Венеции 1. 1 Условия фронтальности формы Приведенные в качестве примеров башня св. Марка в Венеции и небоскрёб, хотя и имеют ясно выраженные фасадные стороны, наиболее типичны для объёмного вида композиции. Кампанилла на площади св. Марка в Венеции, 1512 г.

1. 1 Условия фронтальности формы Проект небоскрёба, мастерская Н. Ладовского, 1925 г. 1. 1 Условия фронтальности формы Проект небоскрёба, мастерская Н. Ладовского, 1925 г.

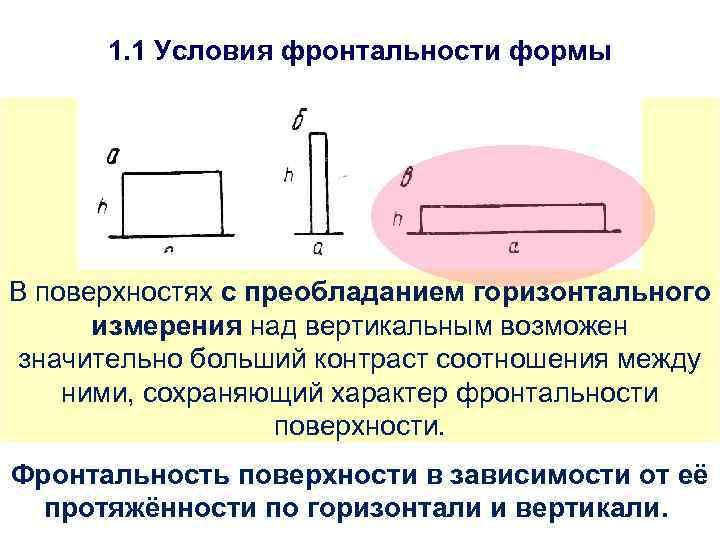

1. 1 Условия фронтальности формы В поверхностях с преобладанием горизонтального измерения над вертикальным возможен 1. 1 Условия фронтальности формы В поверхностях с преобладанием горизонтального измерения над вертикальным возможен значительно больший контраст соотношения между ними, сохраняющий характер фронтальности поверхности. Фронтальность поверхности в зависимости от её протяжённости по горизонтали и вертикали.

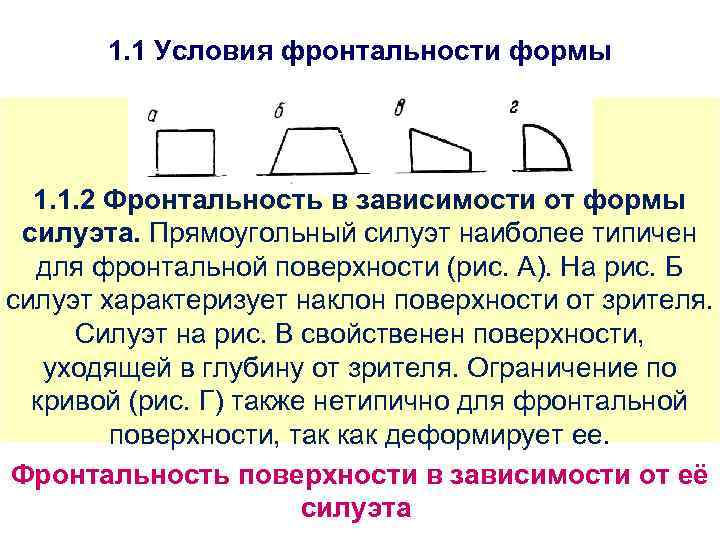

1. 1 Условия фронтальности формы 1. 1. 2 Фронтальность в зависимости от формы силуэта. 1. 1 Условия фронтальности формы 1. 1. 2 Фронтальность в зависимости от формы силуэта. Прямоугольный силуэт наиболее типичен для фронтальной поверхности (рис. А). На рис. Б силуэт характеризует наклон поверхности от зрителя. Силуэт на рис. В свойственен поверхности, уходящей в глубину от зрителя. Ограничение по кривой (рис. Г) также нетипично для фронтальной поверхности, так как деформирует ее. Фронтальность поверхности в зависимости от её силуэта

1. 1 Условия фронтальности формы 1. 1. 3 Фронтальность в зависимости от характера основных 1. 1 Условия фронтальности формы 1. 1. 3 Фронтальность в зависимости от характера основных членений. Наиболее типичны для фронтальной поверхности членения вертикальные и горизонтальные. Членения по кривой могут зрительно деформировать плоскую поверхность в кривую. Деформация также создается посредством вертикальных или горизонтальных ритмических членений при достаточно большом их числе и при отсутствии каких-либо других признаков, Фронтальность поверхности восстанавливающих фронтальность. в зависимости от характера её основных членений

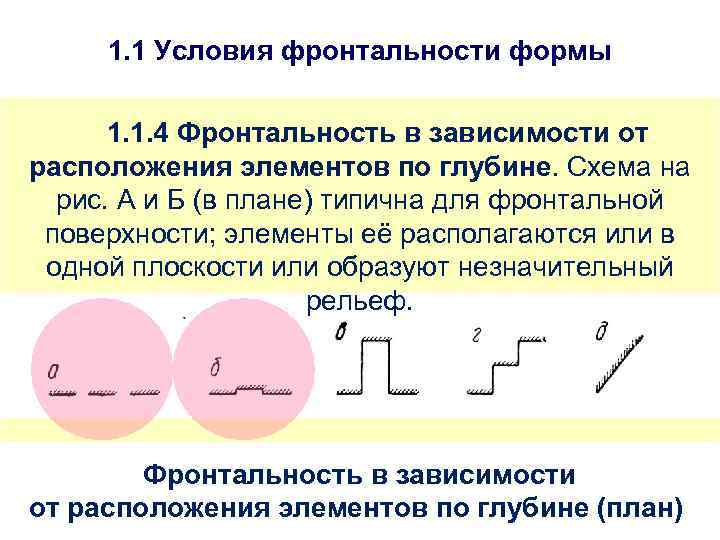

1. 1 Условия фронтальности формы 1. 1. 4 Фронтальность в зависимости от расположения элементов 1. 1 Условия фронтальности формы 1. 1. 4 Фронтальность в зависимости от расположения элементов по глубине. Схема на рис. А и Б (в плане) типична для фронтальной поверхности; элементы её располагаются или в одной плоскости или образуют незначительный рельеф. Фронтальность в зависимости от расположения элементов по глубине (план)

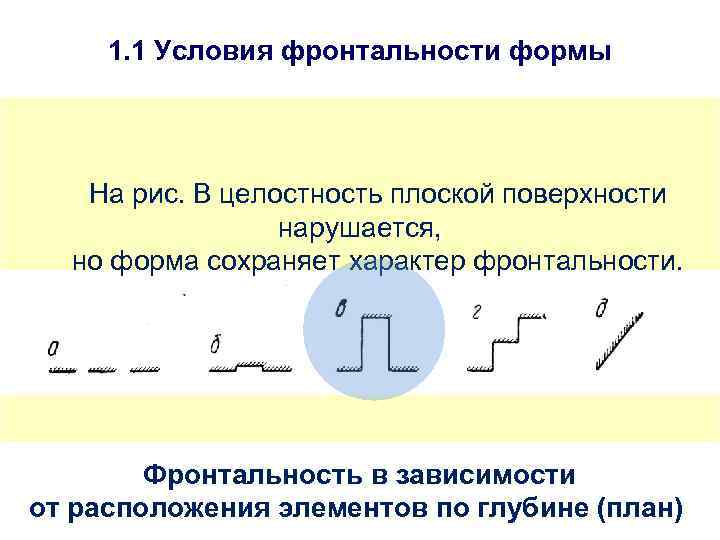

1. 1 Условия фронтальности формы На рис. В целостность плоской поверхности нарушается, но форма 1. 1 Условия фронтальности формы На рис. В целостность плоской поверхности нарушается, но форма сохраняет характер фронтальности. Фронтальность в зависимости от расположения элементов по глубине (план)

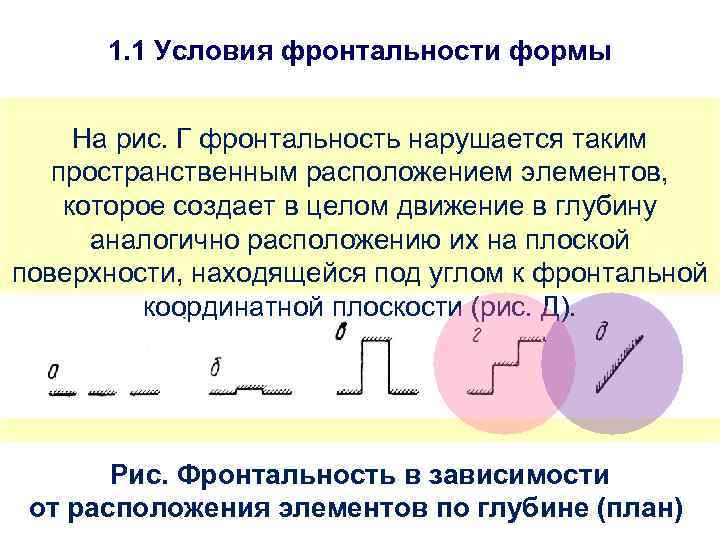

1. 1 Условия фронтальности формы На рис. Г фронтальность нарушается таким пространственным расположением элементов, 1. 1 Условия фронтальности формы На рис. Г фронтальность нарушается таким пространственным расположением элементов, которое создает в целом движение в глубину аналогично расположению их на плоской поверхности, находящейся под углом к фронтальной координатной плоскости (рис. Д). Рис. Фронтальность в зависимости от расположения элементов по глубине (план)

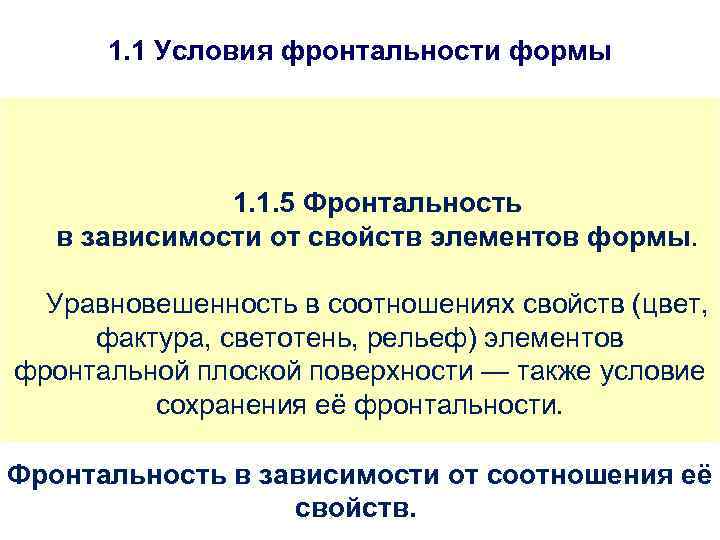

1. 1 Условия фронтальности формы 1. 1. 5 Фронтальность в зависимости от свойств элементов 1. 1 Условия фронтальности формы 1. 1. 5 Фронтальность в зависимости от свойств элементов формы. Уравновешенность в соотношениях свойств (цвет, фактура, светотень, рельеф) элементов фронтальной плоской поверхности — также условие сохранения её фронтальности. Фронтальность в зависимости от соотношения её свойств.

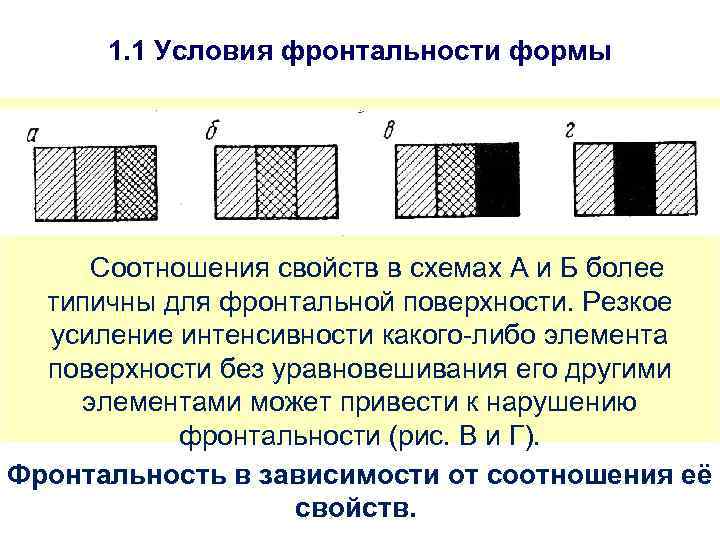

1. 1 Условия фронтальности формы Соотношения свойств в схемах А и Б более типичны 1. 1 Условия фронтальности формы Соотношения свойств в схемах А и Б более типичны для фронтальной поверхности. Резкое усиление интенсивности какого-либо элемента поверхности без уравновешивания его другими элементами может привести к нарушению фронтальности (рис. В и Г). Фронтальность в зависимости от соотношения её свойств.

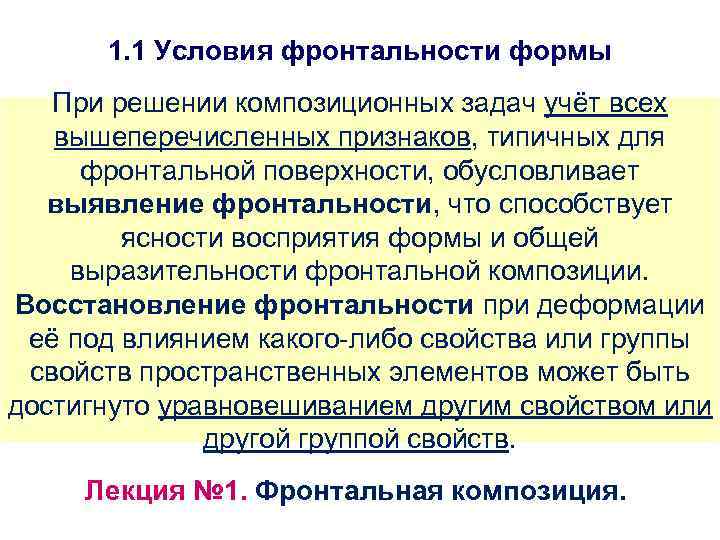

1. 1 Условия фронтальности формы При решении композиционных задач учёт всех вышеперечисленных признаков, типичных 1. 1 Условия фронтальности формы При решении композиционных задач учёт всех вышеперечисленных признаков, типичных для фронтальной поверхности, обусловливает выявление фронтальности, что способствует ясности восприятия формы и общей выразительности фронтальной композиции. Восстановление фронтальности при деформации её под влиянием какого-либо свойства или группы свойств пространственных элементов может быть достигнуто уравновешиванием другим свойством или другой группой свойств. Лекция № 1. Фронтальная композиция.

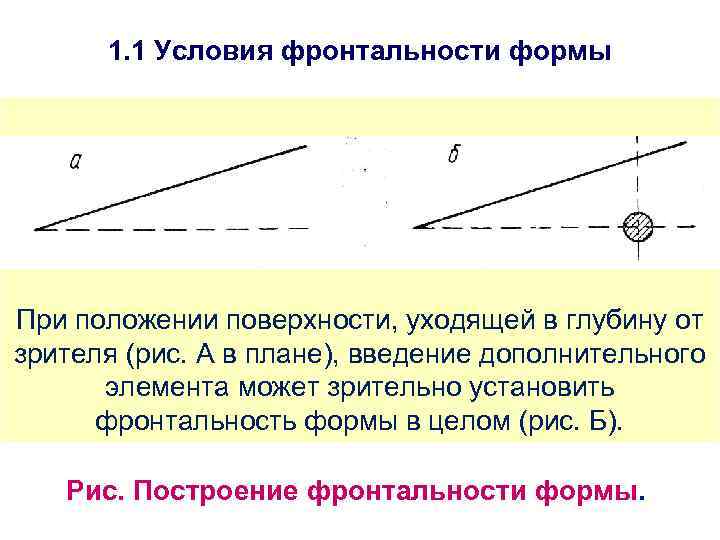

1. 1 Условия фронтальности формы При положении поверхности, уходящей в глубину от зрителя (рис. 1. 1 Условия фронтальности формы При положении поверхности, уходящей в глубину от зрителя (рис. А в плане), введение дополнительного элемента может зрительно установить фронтальность формы в целом (рис. Б). Рис. Построение фронтальности формы.

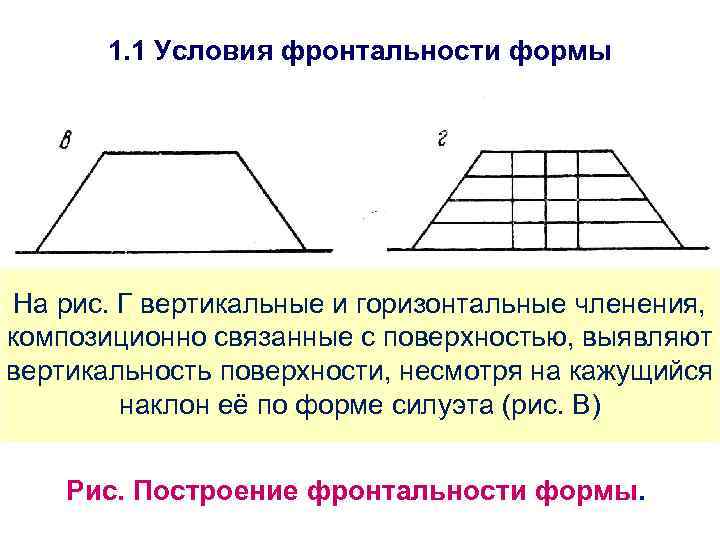

1. 1 Условия фронтальности формы На рис. Г вертикальные и горизонтальные членения, композиционно связанные 1. 1 Условия фронтальности формы На рис. Г вертикальные и горизонтальные членения, композиционно связанные с поверхностью, выявляют вертикальность поверхности, несмотря на кажущийся наклон её по форме силуэта (рис. В) Рис. Построение фронтальности формы.

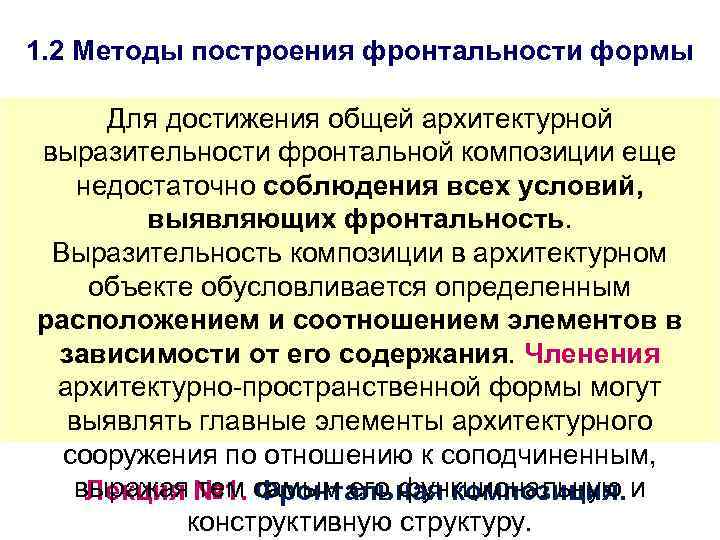

1. 2 Методы построения фронтальности формы Для достижения общей архитектурной выразительности фронтальной композиции еще 1. 2 Методы построения фронтальности формы Для достижения общей архитектурной выразительности фронтальной композиции еще недостаточно соблюдения всех условий, выявляющих фронтальность. Выразительность композиции в архитектурном объекте обусловливается определенным расположением и соотношением элементов в зависимости от его содержания. Членения архитектурно-пространственной формы могут выявлять главные элементы архитектурного сооружения по отношению к соподчиненным, выражая тем самым его функциональную и Лекция № 1. Фронтальная композиция. конструктивную структуру.

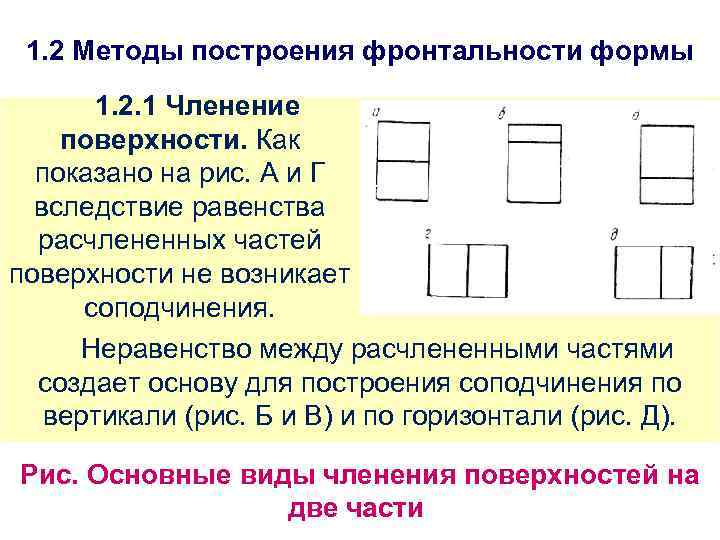

1. 2 Методы построения фронтальности формы 1. 2. 1 Членение поверхности. Как показано на 1. 2 Методы построения фронтальности формы 1. 2. 1 Членение поверхности. Как показано на рис. А и Г вследствие равенства расчлененных частей поверхности не возникает соподчинения. Неравенство между расчлененными частями создает основу для построения соподчинения по вертикали (рис. Б и В) и по горизонтали (рис. Д). Рис. Основные виды членения поверхностей на две части

1. 2 Методы построения фронтальности формы На рис. А, Б и Г показано, что 1. 2 Методы построения фронтальности формы На рис. А, Б и Г показано, что поверхность расчленена последовательно на три части в убывающем или возрастающем порядке: такой ритмический порядок членения при закономерной пропорциональной связи расчлененных частей способствует достижению единства и направленности поверхности. . Рис. Основные виды членения поверхностей на две части

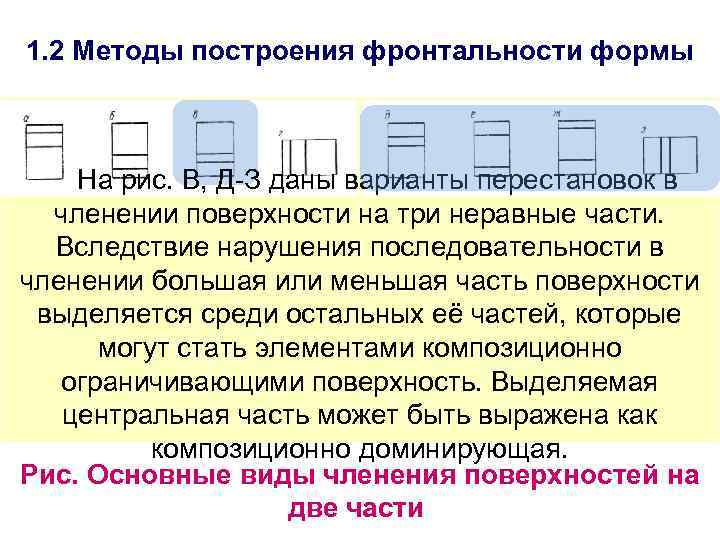

1. 2 Методы построения фронтальности формы На рис. В, Д-З даны варианты перестановок в 1. 2 Методы построения фронтальности формы На рис. В, Д-З даны варианты перестановок в членении поверхности на три неравные части. Вследствие нарушения последовательности в членении большая или меньшая часть поверхности выделяется среди остальных её частей, которые могут стать элементами композиционно ограничивающими поверхность. Выделяемая центральная часть может быть выражена как композиционно доминирующая. Рис. Основные виды членения поверхностей на две части

1. 2 Методы построения фронтальности формы В схеме фасада палаццо Вальмарана средняя часть доминирует, 1. 2 Методы построения фронтальности формы В схеме фасада палаццо Вальмарана средняя часть доминирует, а нижняя и верхняя части — композиционно ограничивают поверхность фасада. Палаццо Вальмарана в Виченце, Италия, арх. Палладио (1508 -1580). Схема фасада

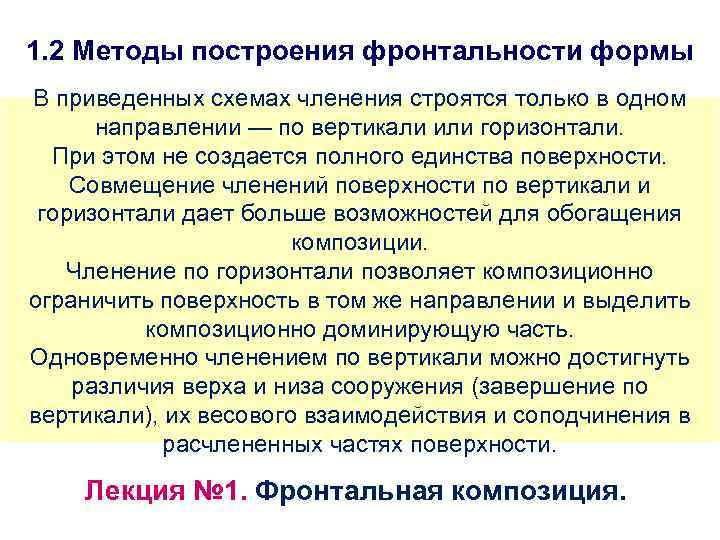

1. 2 Методы построения фронтальности формы В приведенных схемах членения строятся только в одном 1. 2 Методы построения фронтальности формы В приведенных схемах членения строятся только в одном направлении — по вертикали или горизонтали. При этом не создается полного единства поверхности. Совмещение членений поверхности по вертикали и горизонтали дает больше возможностей для обогащения композиции. Членение по горизонтали позволяет композиционно ограничить поверхность в том же направлении и выделить композиционно доминирующую часть. Одновременно членением по вертикали можно достигнуть различия верха и низа сооружения (завершение по вертикали), их весового взаимодействия и соподчинения в расчлененных частях поверхности. Лекция № 1. Фронтальная композиция.

1. 2 Методы построения фронтальности формы К другому виду членений поверхности надо отнести членение 1. 2 Методы построения фронтальности формы К другому виду членений поверхности надо отнести членение её включением замкнутой формы в пределы данной (рис. А, Б, В). В каждой из приведенных схем введенная форма последовательно расчленяет данную поверхность по вертикали и горизонтали на две и три части. Кроме того, в данном случае возникает определенное соотношение между введенной и основной формой. Рис. Членение поверхности замкнутой формой.

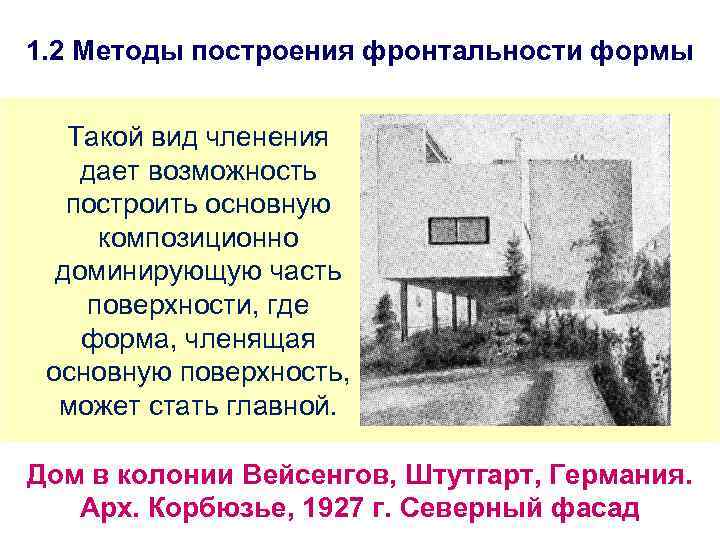

1. 2 Методы построения фронтальности формы Такой вид членения дает возможность построить основную композиционно 1. 2 Методы построения фронтальности формы Такой вид членения дает возможность построить основную композиционно доминирующую часть поверхности, где форма, членящая основную поверхность, может стать главной. Дом в колонии Вейсенгов, Штутгарт, Германия. Арх. Корбюзье, 1927 г. Северный фасад

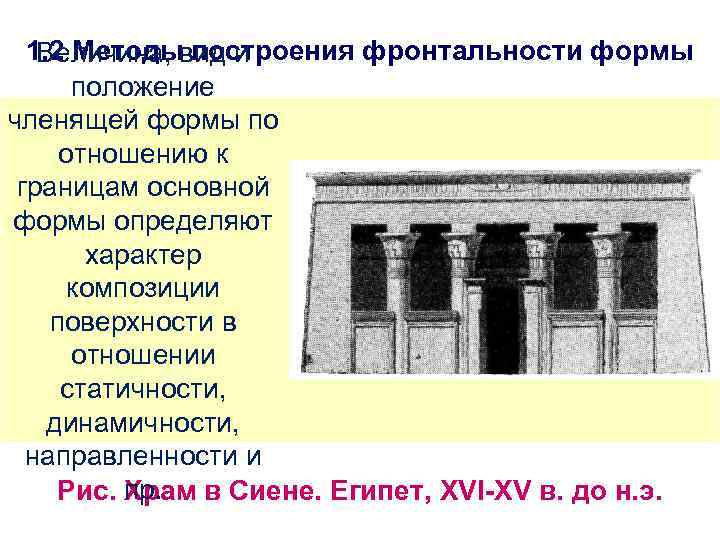

1. 2 Методы построения фронтальности формы Величина, вид и положение членящей формы по отношению 1. 2 Методы построения фронтальности формы Величина, вид и положение членящей формы по отношению к границам основной формы определяют характер композиции поверхности в отношении статичности, динамичности, направленности и пр. Рис. Храм в Сиене. Египет, XVI-XV в. до н. э.

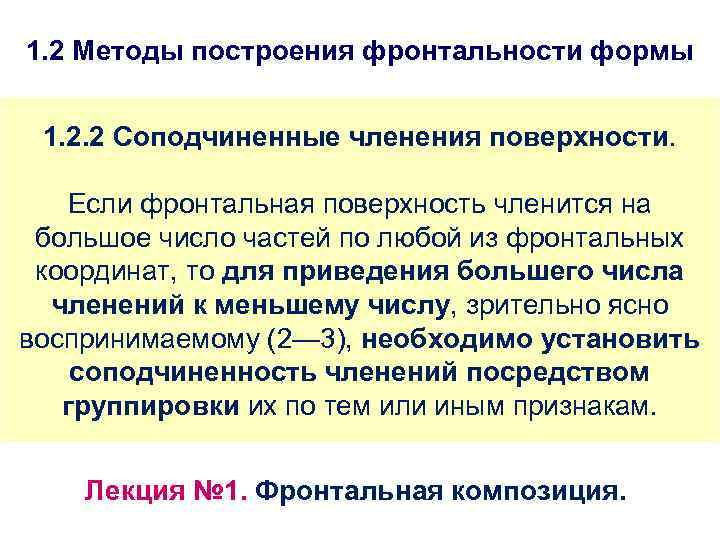

1. 2 Методы построения фронтальности формы 1. 2. 2 Соподчиненные членения поверхности. Если фронтальная 1. 2 Методы построения фронтальности формы 1. 2. 2 Соподчиненные членения поверхности. Если фронтальная поверхность членится на большое число частей по любой из фронтальных координат, то для приведения большего числа членений к меньшему числу, зрительно ясно воспринимаемому (2— 3), необходимо установить соподчиненность членений посредством группировки их по тем или иным признакам. Лекция № 1. Фронтальная композиция.

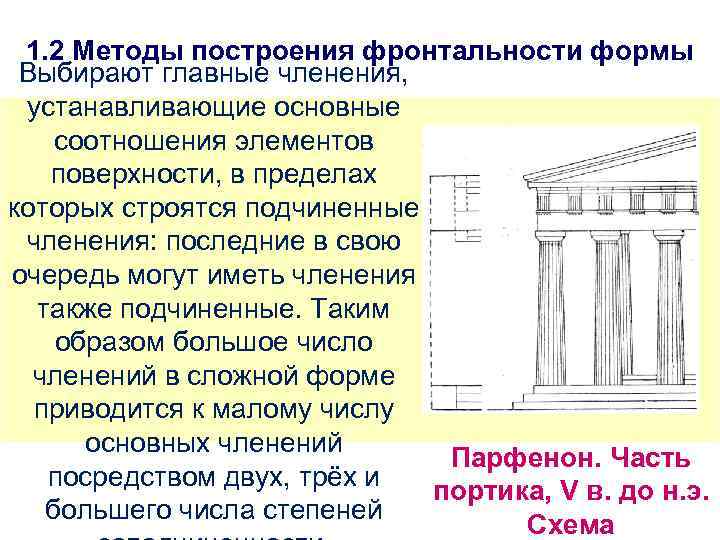

1. 2 Методы построения фронтальности формы Выбирают главные членения, устанавливающие основные соотношения элементов поверхности, 1. 2 Методы построения фронтальности формы Выбирают главные членения, устанавливающие основные соотношения элементов поверхности, в пределах которых строятся подчиненные членения: последние в свою очередь могут иметь членения также подчиненные. Таким образом большое число членений в сложной форме приводится к малому числу основных членений Парфенон. Часть посредством двух, трёх и портика, V в. до н. э. большего числа степеней Схема

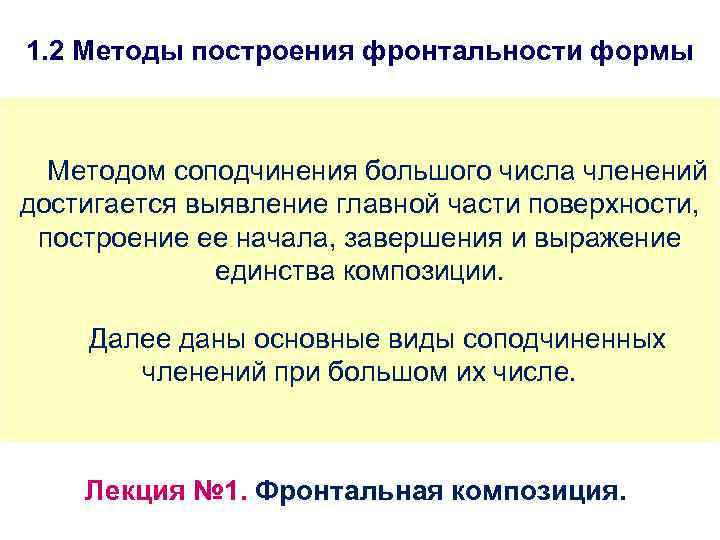

1. 2 Методы построения фронтальности формы Методом соподчинения большого числа членений достигается выявление главной 1. 2 Методы построения фронтальности формы Методом соподчинения большого числа членений достигается выявление главной части поверхности, построение ее начала, завершения и выражение единства композиции. Далее даны основные виды соподчиненных членений при большом их числе. Лекция № 1. Фронтальная композиция.

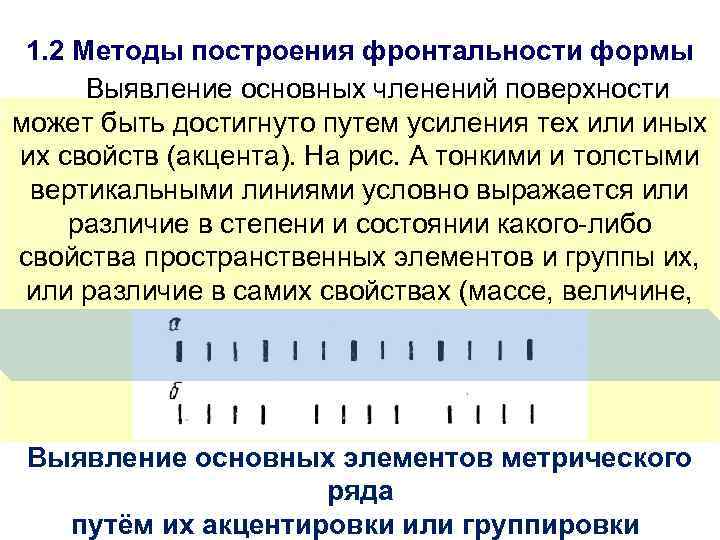

1. 2 Методы построения фронтальности формы Выявление основных членений поверхности может быть достигнуто путем 1. 2 Методы построения фронтальности формы Выявление основных членений поверхности может быть достигнуто путем усиления тех или иных их свойств (акцента). На рис. А тонкими и толстыми вертикальными линиями условно выражается или различие в степени и состоянии какого-либо свойства пространственных элементов и группы их, или различие в самих свойствах (массе, величине, фактуре и др. ). Выявление основных элементов метрического ряда путём их акцентировки или группировки

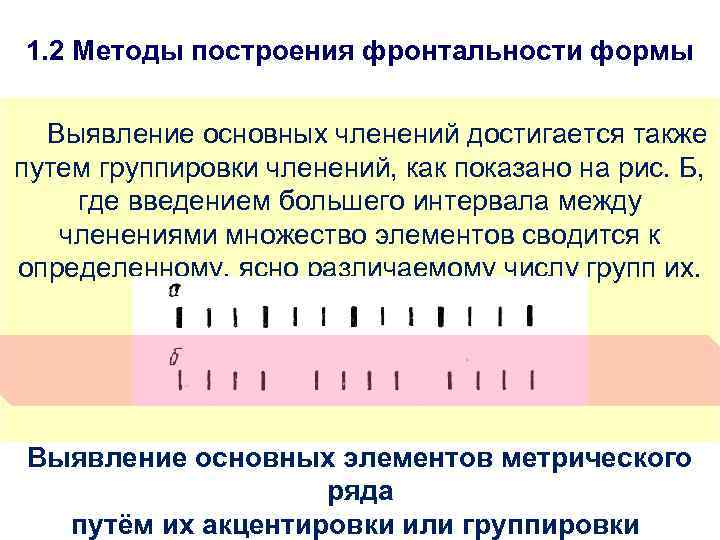

1. 2 Методы построения фронтальности формы Выявление основных членений достигается также путем группировки членений, 1. 2 Методы построения фронтальности формы Выявление основных членений достигается также путем группировки членений, как показано на рис. Б, где введением большего интервала между членениями множество элементов сводится к определенному, ясно различаемому числу групп их. Выявление основных элементов метрического ряда путём их акцентировки или группировки

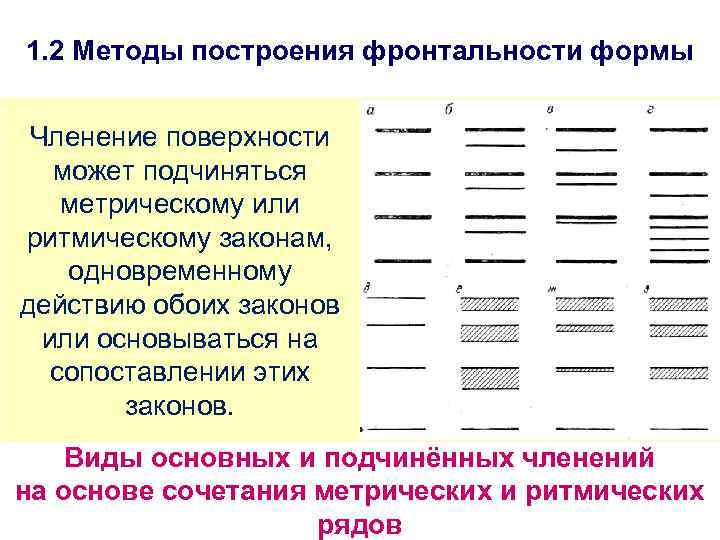

1. 2 Методы построения фронтальности формы Членение поверхности может подчиняться метрическому или ритмическому законам, 1. 2 Методы построения фронтальности формы Членение поверхности может подчиняться метрическому или ритмическому законам, одновременному действию обоих законов или основываться на сопоставлении этих законов. Виды основных и подчинённых членений на основе сочетания метрических и ритмических рядов

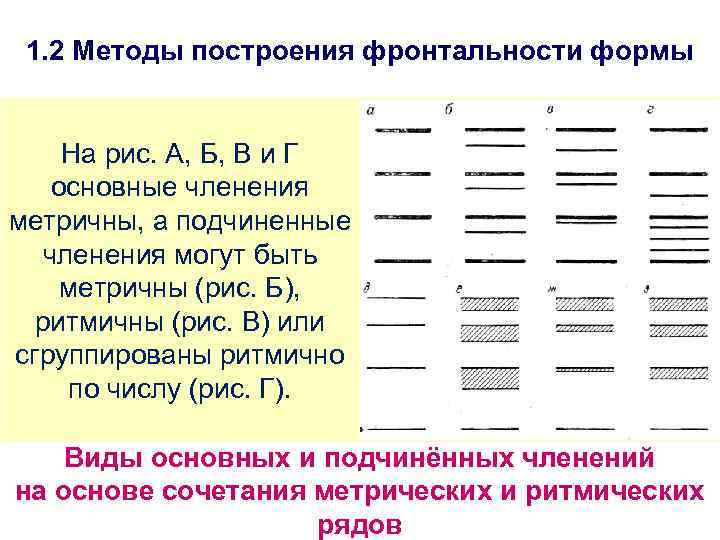

1. 2 Методы построения фронтальности формы На рис. А, Б, В и Г основные 1. 2 Методы построения фронтальности формы На рис. А, Б, В и Г основные членения метричны, а подчиненные членения могут быть метричны (рис. Б), ритмичны (рис. В) или сгруппированы ритмично по числу (рис. Г). Виды основных и подчинённых членений на основе сочетания метрических и ритмических рядов

1. 2 Методы построения фронтальности формы На рис. Д, Ж, З, Е основные членения 1. 2 Методы построения фронтальности формы На рис. Д, Ж, З, Е основные членения ритмичны. Подчиненные членения могут быть ритмичны (рис. Е) и отвечают ритму основных членений; противоположны ритму основных членений (рис. Ж) и метричны (рис. З). Виды основных и подчинённых членений на основе сочетания метрических и ритмических рядов

1. 2 Методы построения фронтальности формы Основные членения поверхности на две части строятся: а) 1. 2 Методы построения фронтальности формы Основные членения поверхности на две части строятся: а) путём акцентировки одной группы членений по отношению к другой (рис. А); б) путём противопоставления нерасчлененной части в) путём поверхности расчлененной (рис. Б); противопоставлен ия более разреженных членений более сгущенным (рис. В). Основные виды членения фронтальной поверхности на две части путём группировки их подчинённых членений

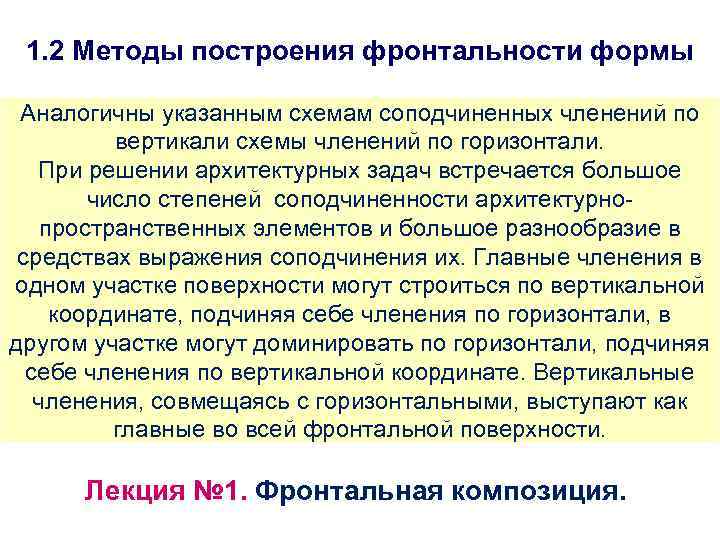

1. 2 Методы построения фронтальности формы Аналогичны указанным схемам соподчиненных членений по вертикали схемы 1. 2 Методы построения фронтальности формы Аналогичны указанным схемам соподчиненных членений по вертикали схемы членений по горизонтали. При решении архитектурных задач встречается большое число степеней соподчиненности архитектурнопространственных элементов и большое разнообразие в средствах выражения соподчинения их. Главные членения в одном участке поверхности могут строиться по вертикальной координате, подчиняя себе членения по горизонтали, в другом участке могут доминировать по горизонтали, подчиняя себе членения по вертикальной координате. Вертикальные членения, совмещаясь с горизонтальными, выступают как главные во всей фронтальной поверхности. Лекция № 1. Фронтальная композиция.

1. 2 Методы построения фронтальности формы На рисунке толстыми линиями условно обозначены главные членения, 1. 2 Методы построения фронтальности формы На рисунке толстыми линиями условно обозначены главные членения, что создает в зависимости от направления этих членений основной характер построения композиции, т. е. доминирующее развертывание композиции по вертикали или горизонтали. . Характер фронтальной композиции в зависимости от акцентировки вертикальных или горизонтальных членений поверхности.

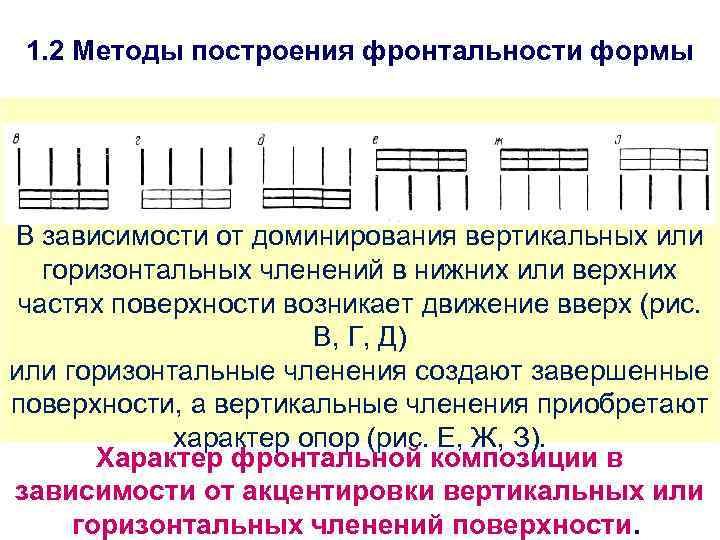

1. 2 Методы построения фронтальности формы В зависимости от доминирования вертикальных или горизонтальных членений 1. 2 Методы построения фронтальности формы В зависимости от доминирования вертикальных или горизонтальных членений в нижних или верхних частях поверхности возникает движение вверх (рис. В, Г, Д) или горизонтальные членения создают завершенные поверхности, а вертикальные членения приобретают характер опор (рис. Е, Ж, З). Характер фронтальной композиции в зависимости от акцентировки вертикальных или горизонтальных членений поверхности.

1. 2 Методы построения фронтальности формы В схемах и примерах соподчинение членений по вертикали 1. 2 Методы построения фронтальности формы В схемах и примерах соподчинение членений по вертикали и горизонтали представлено в более сложном виде и указанные соподчиненные Портик греческого членения храма (Парфенон), V в. подчёркивают до н. э. Схема значение тех или иных частей сооружения.

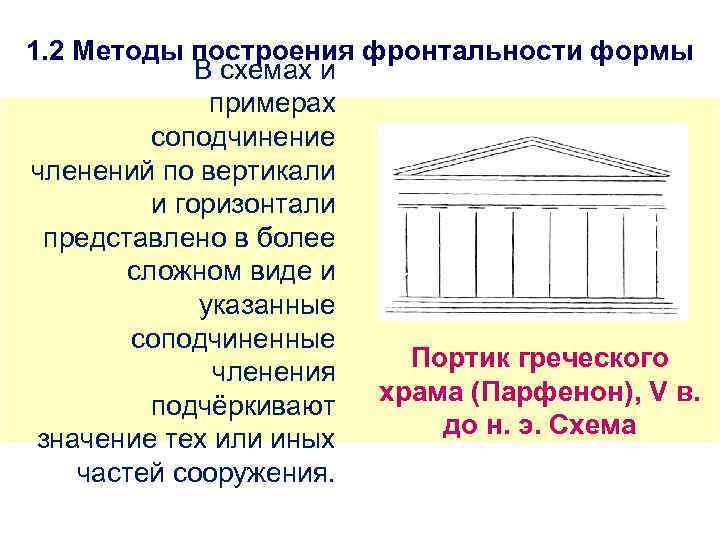

1. 2 Методы построения фронтальности формы В схемах и примерах соподчинение членений по вертикали 1. 2 Методы построения фронтальности формы В схемах и примерах соподчинение членений по вертикали и горизонтали представлено в более сложном виде и указанные соподчиненные членения подчёркивают значение тех или иных частей сооружения. Палаццо Гваданьи. Флоренция, арх. Симоне Поллайуоло (Кронака) (1454 -1508)

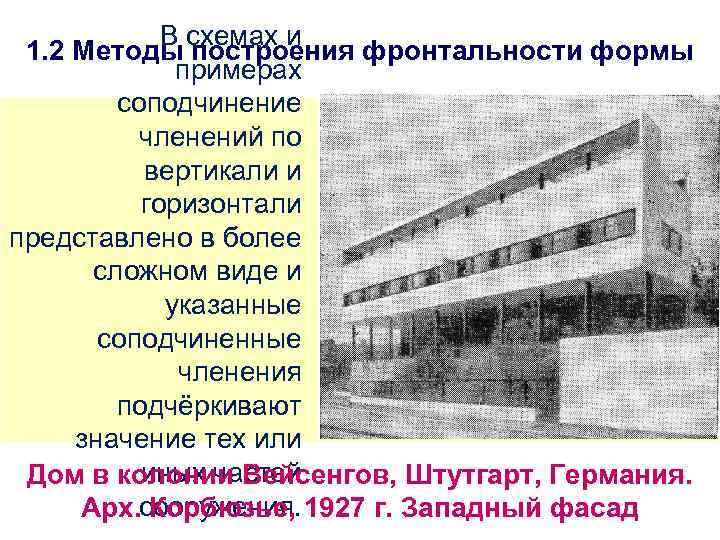

В схемах и 1. 2 Методы построения фронтальности формы примерах соподчинение членений по вертикали В схемах и 1. 2 Методы построения фронтальности формы примерах соподчинение членений по вертикали и горизонтали представлено в более сложном виде и указанные соподчиненные членения подчёркивают значение тех или иных частей Дом в колонии Вейсенгов, Штутгарт, Германия. сооружения. Арх. Корбюзье, 1927 г. Западный фасад

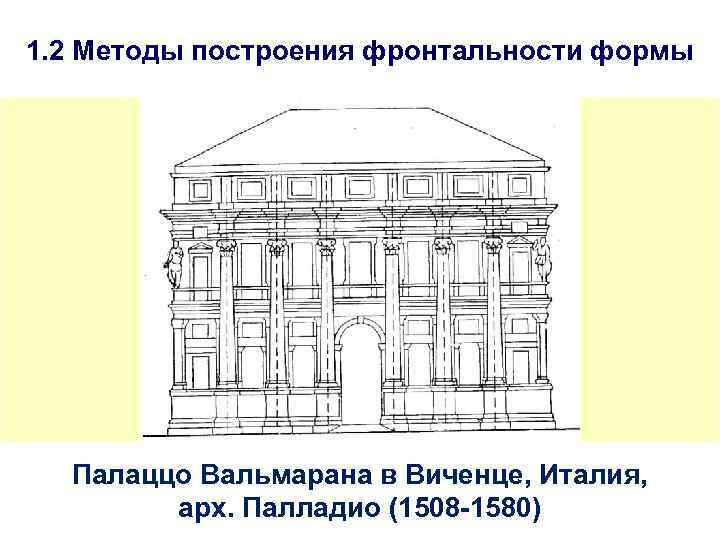

1. 2 Методы построения фронтальности формы Палаццо Вальмарана в Виченце, Италия, арх. Палладио (1508 1. 2 Методы построения фронтальности формы Палаццо Вальмарана в Виченце, Италия, арх. Палладио (1508 -1580)

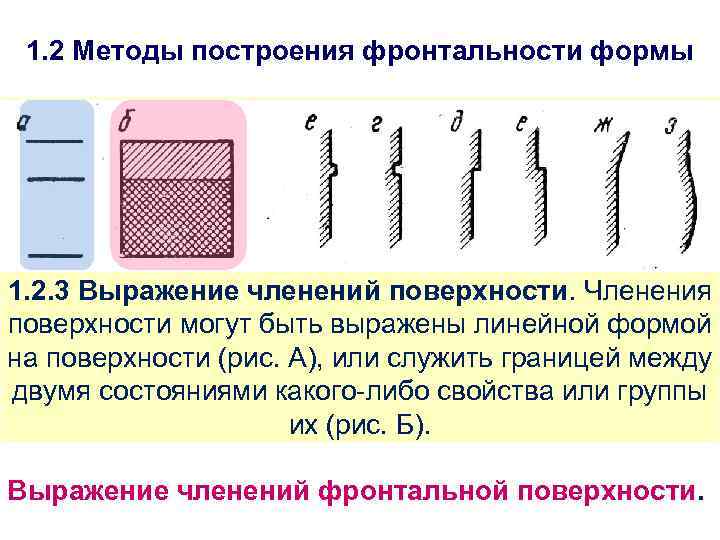

1. 2 Методы построения фронтальности формы 1. 2. 3 Выражение членений поверхности. Членения поверхности 1. 2 Методы построения фронтальности формы 1. 2. 3 Выражение членений поверхности. Членения поверхности могут быть выражены линейной формой на поверхности (рис. А), или служить границей между двумя состояниями какого-либо свойства или группы их (рис. Б). Выражение членений фронтальной поверхности.

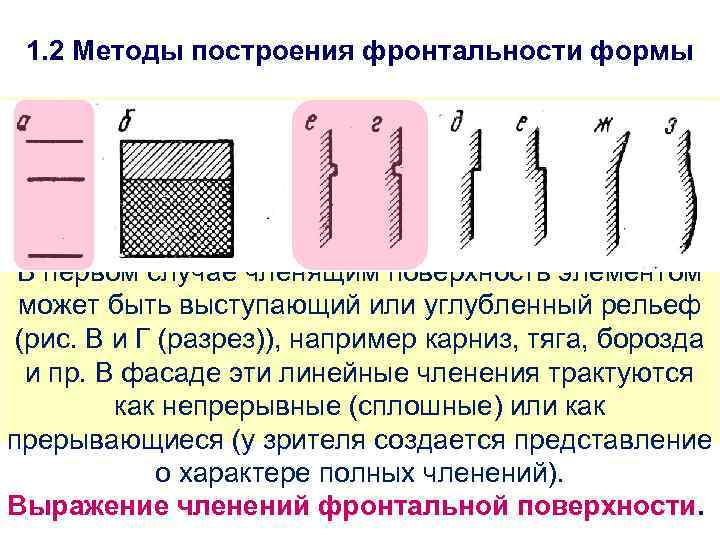

1. 2 Методы построения фронтальности формы В первом случае членящим поверхность элементом может быть 1. 2 Методы построения фронтальности формы В первом случае членящим поверхность элементом может быть выступающий или углубленный рельеф (рис. В и Г (разрез)), например карниз, тяга, борозда и пр. В фасаде эти линейные членения трактуются как непрерывные (сплошные) или как прерывающиеся (у зрителя создается представление о характере полных членений). Выражение членений фронтальной поверхности.

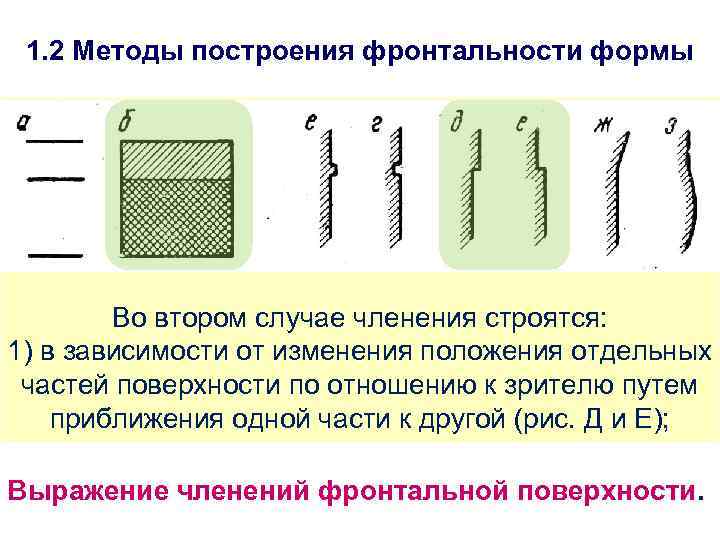

1. 2 Методы построения фронтальности формы Во втором случае членения строятся: 1) в зависимости 1. 2 Методы построения фронтальности формы Во втором случае членения строятся: 1) в зависимости от изменения положения отдельных частей поверхности по отношению к зрителю путем приближения одной части к другой (рис. Д и Е); Выражение членений фронтальной поверхности.

1. 2 Методы построения фронтальности формы Во втором случае членения строятся: 2) путем поворота 1. 2 Методы построения фронтальности формы Во втором случае членения строятся: 2) путем поворота отдельных частей поверхности в разрезе (рис. Ж), где верхняя часть — наклонна, нижняя часть — вертикальна; Выражение членений фронтальной поверхности.

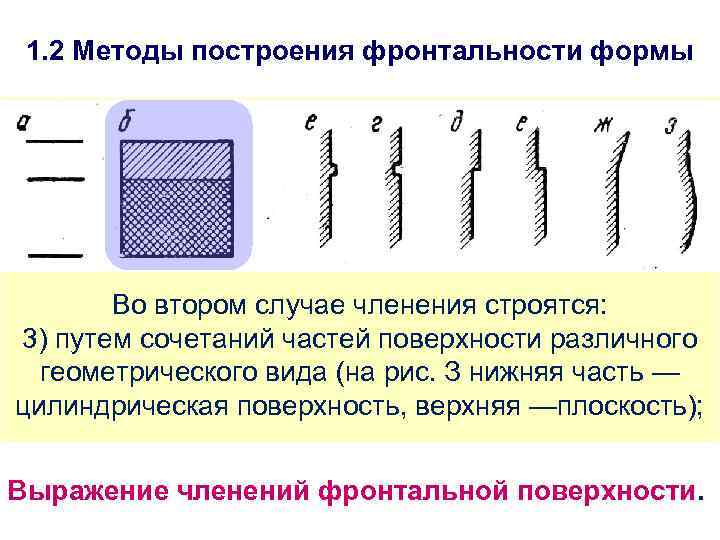

1. 2 Методы построения фронтальности формы Во втором случае членения строятся: 3) путем сочетаний 1. 2 Методы построения фронтальности формы Во втором случае членения строятся: 3) путем сочетаний частей поверхности различного геометрического вида (на рис. З нижняя часть — цилиндрическая поверхность, верхняя —плоскость); Выражение членений фронтальной поверхности.

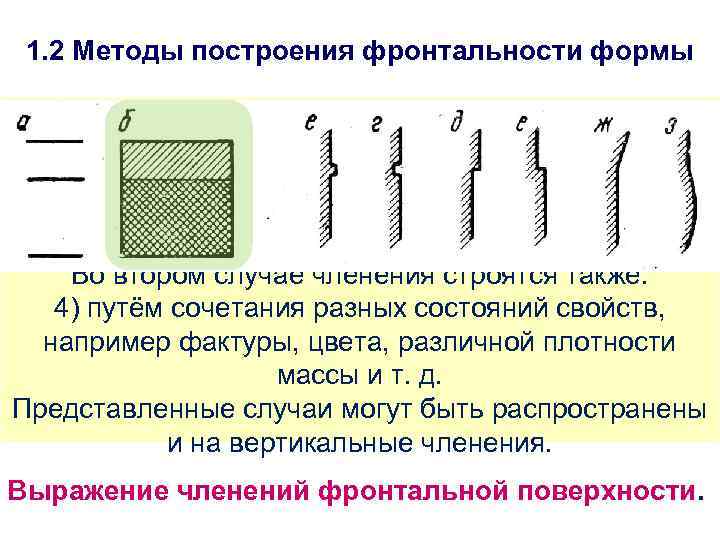

1. 2 Методы построения фронтальности формы Во втором случае членения строятся также: 4) путём 1. 2 Методы построения фронтальности формы Во втором случае членения строятся также: 4) путём сочетания разных состояний свойств, например фактуры, цвета, различной плотности массы и т. д. Представленные случаи могут быть распространены и на вертикальные членения. Выражение членений фронтальной поверхности.

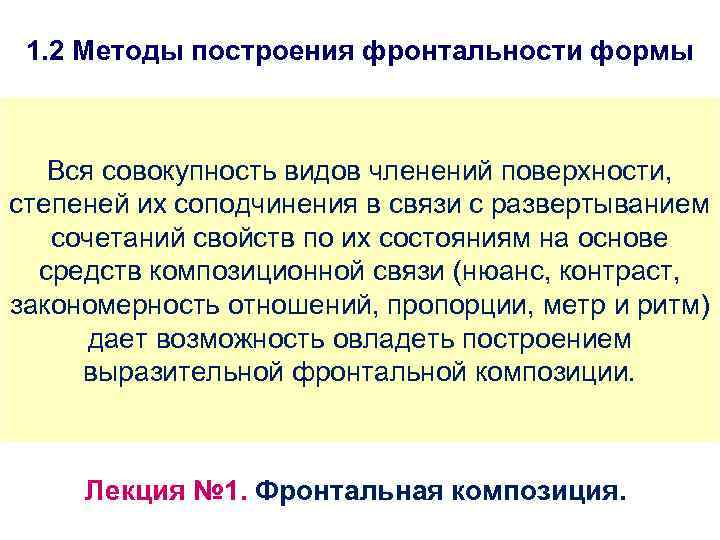

1. 2 Методы построения фронтальности формы Вся совокупность видов членений поверхности, степеней их соподчинения 1. 2 Методы построения фронтальности формы Вся совокупность видов членений поверхности, степеней их соподчинения в связи с развертыванием сочетаний свойств по их состояниям на основе средств композиционной связи (нюанс, контраст, закономерность отношений, пропорции, метр и ритм) дает возможность овладеть построением выразительной фронтальной композиции. Лекция № 1. Фронтальная композиция.

1. 3 ВИДЫ ФРОНТАЛЬНОЙ КОМПОЗИЦИИ Одним из признаков вида фронтальной композиции является: 1. Число 1. 3 ВИДЫ ФРОНТАЛЬНОЙ КОМПОЗИЦИИ Одним из признаков вида фронтальной композиции является: 1. Число отдельных основных форм, из которых строится фронтальная композиция, и их взаимное расположение по двум фронтальным координатам. Лекция № 1. Фронтальная композиция.

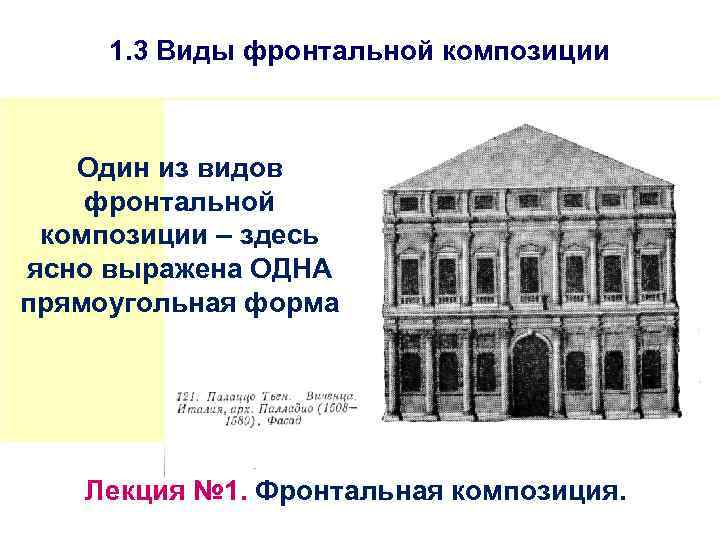

1. 3 Виды фронтальной композиции Один из видов фронтальной композиции – здесь ясно выражена 1. 3 Виды фронтальной композиции Один из видов фронтальной композиции – здесь ясно выражена ОДНА прямоугольная форма Лекция № 1. Фронтальная композиция.

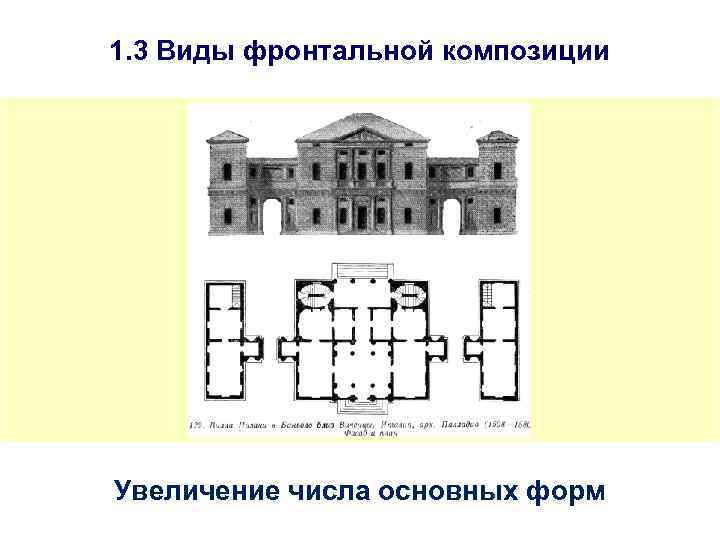

1. 3 Виды фронтальной композиции Увеличение числа основных форм 1. 3 Виды фронтальной композиции Увеличение числа основных форм

1. 3 Виды фронтальной композиции Наиболее типичные сочетания взаимного расположения двух форм при построении 1. 3 Виды фронтальной композиции Наиболее типичные сочетания взаимного расположения двух форм при построении фронтальной композиции; А — включение интервала между формами Б — примыкание форм В — наложение формы на форму (при условии сохранения фронтальности) Г — сопряжение форм по вертикали.

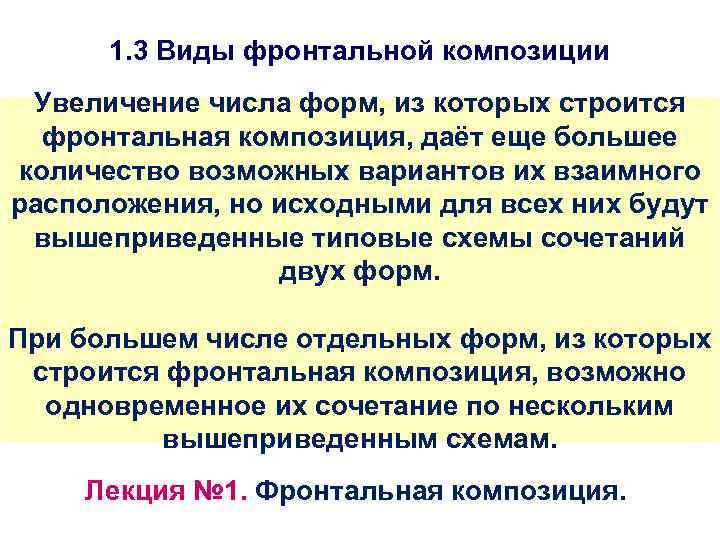

1. 3 Виды фронтальной композиции Увеличение числа форм, из которых строится фронтальная композиция, даёт 1. 3 Виды фронтальной композиции Увеличение числа форм, из которых строится фронтальная композиция, даёт еще большее количество возможных вариантов их взаимного расположения, но исходными для всех них будут вышеприведенные типовые схемы сочетаний двух форм. При большем числе отдельных форм, из которых строится фронтальная композиция, возможно одновременное их сочетание по нескольким вышеприведенным схемам. Лекция № 1. Фронтальная композиция.

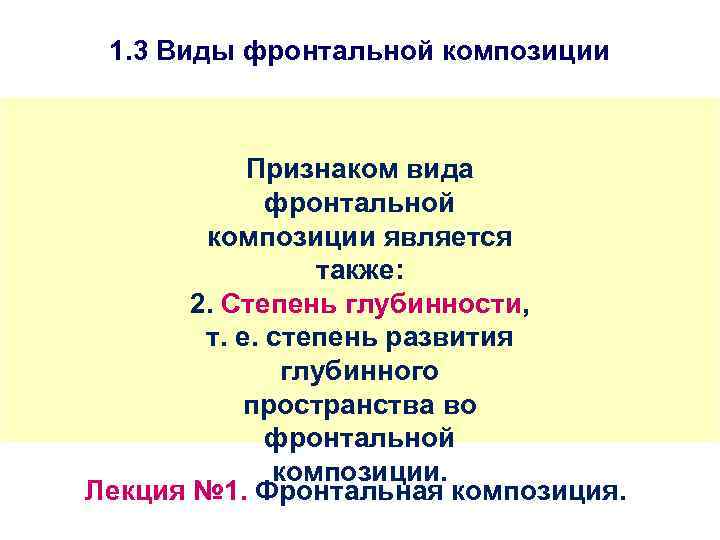

1. 3 Виды фронтальной композиции Признаком вида фронтальной композиции является также: 2. Степень глубинности, 1. 3 Виды фронтальной композиции Признаком вида фронтальной композиции является также: 2. Степень глубинности, т. е. степень развития глубинного пространства во фронтальной композиции. Лекция № 1. Фронтальная композиция.

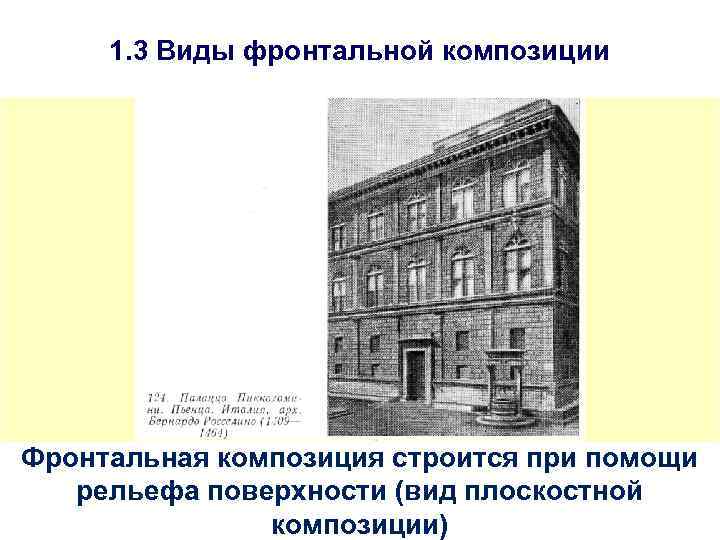

1. 3 Виды фронтальной композиции Фронтальная композиция строится при помощи рельефа поверхности (вид плоскостной 1. 3 Виды фронтальной композиции Фронтальная композиция строится при помощи рельефа поверхности (вид плоскостной композиции)

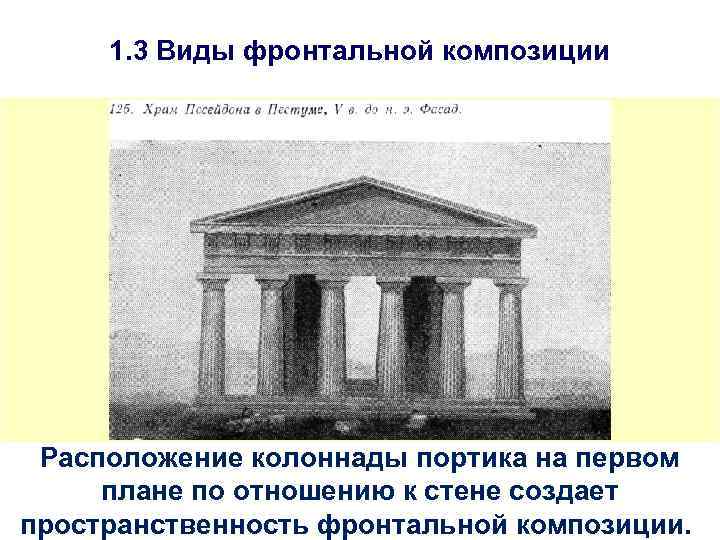

1. 3 Виды фронтальной композиции Расположение колоннады портика на первом плане по отношению к 1. 3 Виды фронтальной композиции Расположение колоннады портика на первом плане по отношению к стене создает пространственность фронтальной композиции.

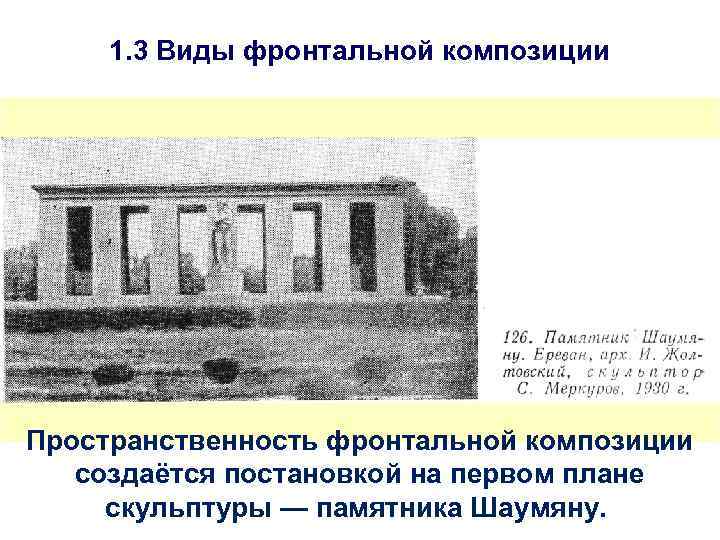

1. 3 Виды фронтальной композиции Пространственность фронтальной композиции создаётся постановкой на первом плане скульптуры 1. 3 Виды фронтальной композиции Пространственность фронтальной композиции создаётся постановкой на первом плане скульптуры — памятника Шаумяну.

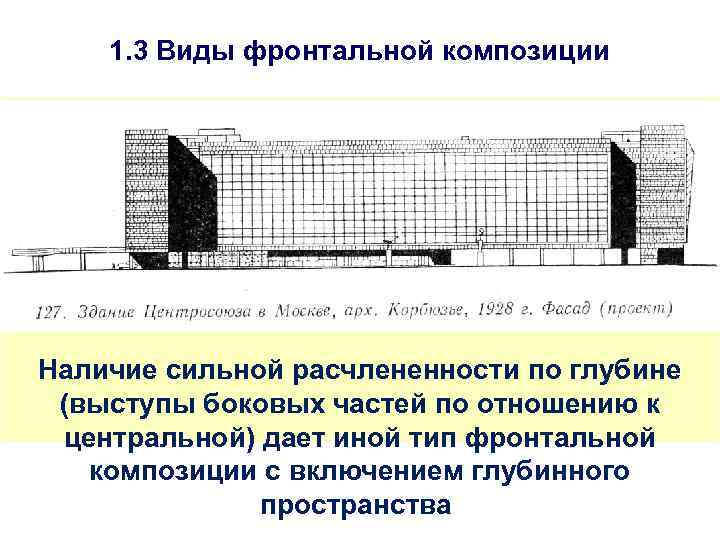

1. 3 Виды фронтальной композиции Наличие сильной расчлененности по глубине (выступы боковых частей по 1. 3 Виды фронтальной композиции Наличие сильной расчлененности по глубине (выступы боковых частей по отношению к центральной) дает иной тип фронтальной композиции с включением глубинного пространства

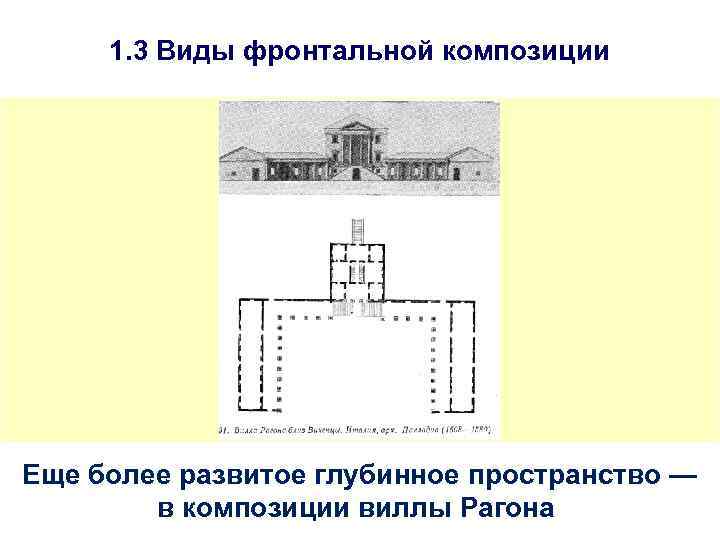

1. 3 Виды фронтальной композиции Еще более развитое глубинное пространство — в композиции виллы 1. 3 Виды фронтальной композиции Еще более развитое глубинное пространство — в композиции виллы Рагона

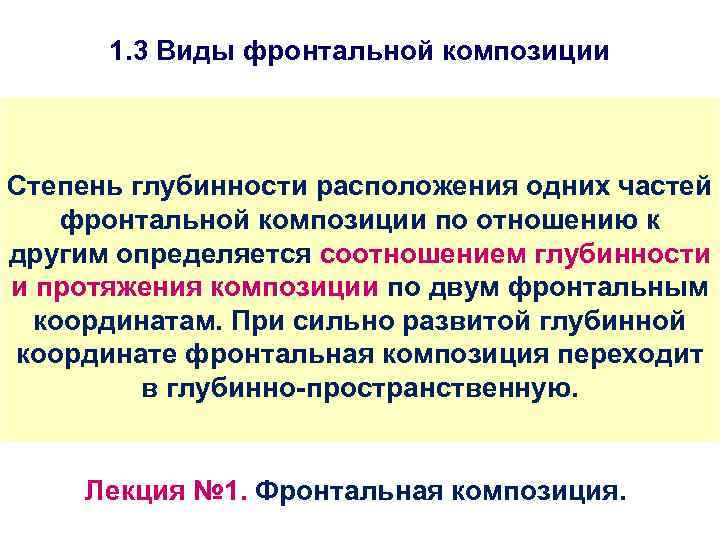

1. 3 Виды фронтальной композиции Степень глубинности расположения одних частей фронтальной композиции по отношению 1. 3 Виды фронтальной композиции Степень глубинности расположения одних частей фронтальной композиции по отношению к другим определяется соотношением глубинности и протяжения композиции по двум фронтальным координатам. При сильно развитой глубинной координате фронтальная композиция переходит в глубинно-пространственную. Лекция № 1. Фронтальная композиция.

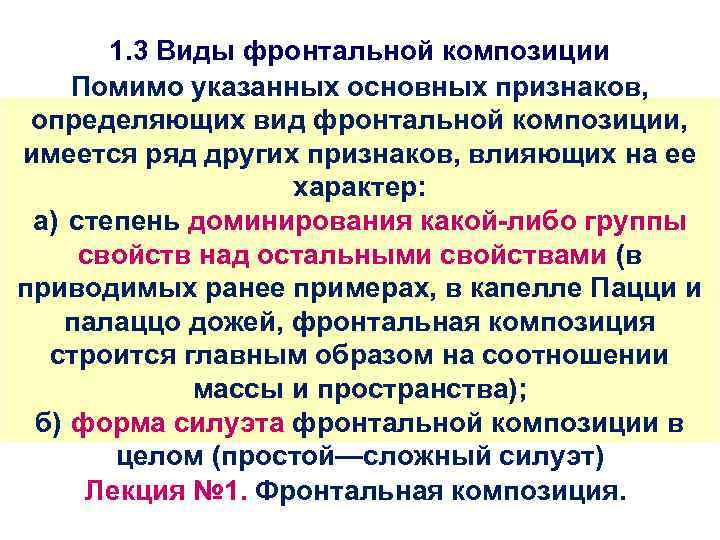

1. 3 Виды фронтальной композиции Помимо указанных основных признаков, определяющих вид фронтальной композиции, имеется 1. 3 Виды фронтальной композиции Помимо указанных основных признаков, определяющих вид фронтальной композиции, имеется ряд других признаков, влияющих на ее характер: а) степень доминирования какой-либо группы свойств над остальными свойствами (в приводимых ранее примерах, в капелле Пацци и палаццо дожей, фронтальная композиция строится главным образом на соотношении массы и пространства); б) форма силуэта фронтальной композиции в целом (простой—сложный силуэт) Лекция № 1. Фронтальная композиция.

1. 3 Виды фронтальной композиции в) соотношение элементов пространственных форм по двум фронтальным координатам 1. 3 Виды фронтальной композиции в) соотношение элементов пространственных форм по двум фронтальным координатам (при доминировании вертикальной координаты композиция приобретает характер вертикального строя, при доминировании горизонтальной координаты — характер горизонтального строя); г) доминирующее влияние закона построения элементов композиции, например ритма, контрастных или нюансных отношений. Лекция № 1. Фронтальная композиция.

1. 3 Виды фронтальной композиции Соотношение элементов пространственных форм по двум фронтальным координатам: при 1. 3 Виды фронтальной композиции Соотношение элементов пространственных форм по двум фронтальным координатам: при доминировании вертикальной координаты композиция приобретает характер вертикального строя

1. 3 Виды фронтальной композиции Соотношение элементов пространственных форм по двум фронтальным координатам: при 1. 3 Виды фронтальной композиции Соотношение элементов пространственных форм по двум фронтальным координатам: при доминировании горизонтальной координаты — характер горизонтального строя

1. 3 Виды фронтальной композиции Соотношение элементов пространственных форм по двум фронтальным координатам: при 1. 3 Виды фронтальной композиции Соотношение элементов пространственных форм по двум фронтальным координатам: при доминировании горизонтальной координаты — характер горизонтального строя

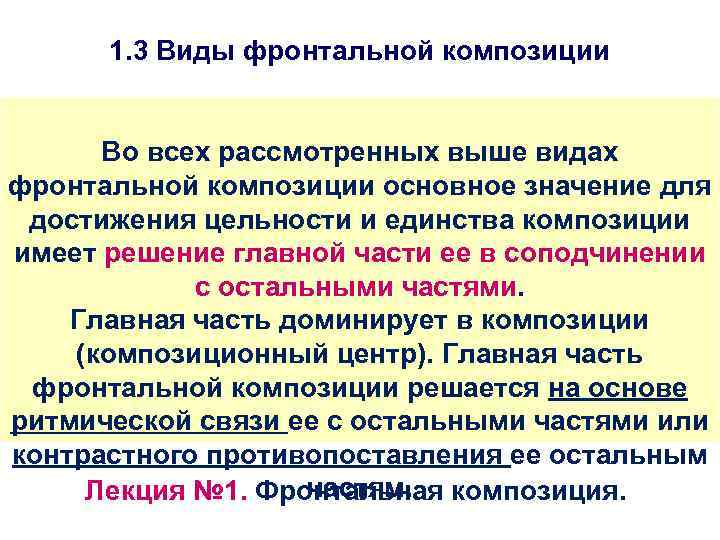

1. 3 Виды фронтальной композиции Во всех рассмотренных выше видах фронтальной композиции основное значение 1. 3 Виды фронтальной композиции Во всех рассмотренных выше видах фронтальной композиции основное значение для достижения цельности и единства композиции имеет решение главной части ее в соподчинении с остальными частями. Главная часть доминирует в композиции (композиционный центр). Главная часть фронтальной композиции решается на основе ритмической связи ее с остальными частями или контрастного противопоставления ее остальным частям. Лекция № 1. Фронтальная композиция.

1. 3 Виды фронтальной композиции Примером ритмической связи может служить Харьковский дом промышленности 1. 3 Виды фронтальной композиции Примером ритмической связи может служить Харьковский дом промышленности

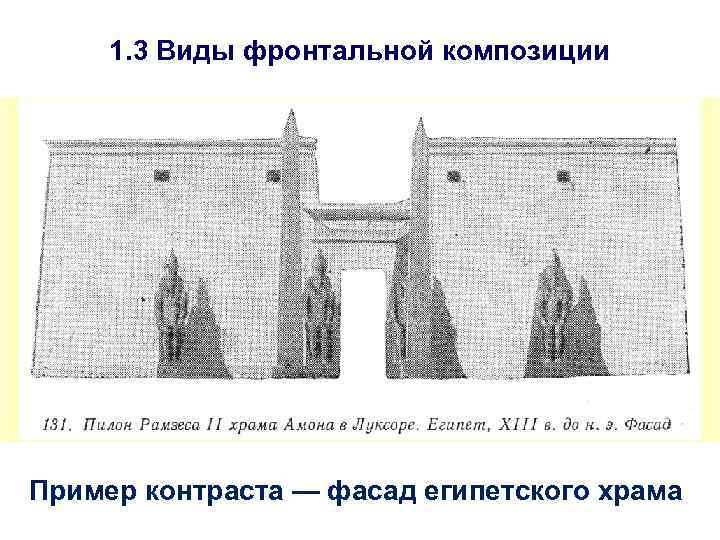

1. 3 Виды фронтальной композиции Пример контраста — фасад египетского храма 1. 3 Виды фронтальной композиции Пример контраста — фасад египетского храма

1. 3 Виды фронтальной композиции Другой необходимый признак выявления главной части — нарастание интенсивности 1. 3 Виды фронтальной композиции Другой необходимый признак выявления главной части — нарастание интенсивности одного свойства или группы свойств пространственных элементов и максимальная насыщенность их в главной части. Третий признак выявления главной части — положение ее в пространстве по отношению к подчиненным частям (относительно центральное место ее в композиции). Лекция № 2. Фронтальная композиция.

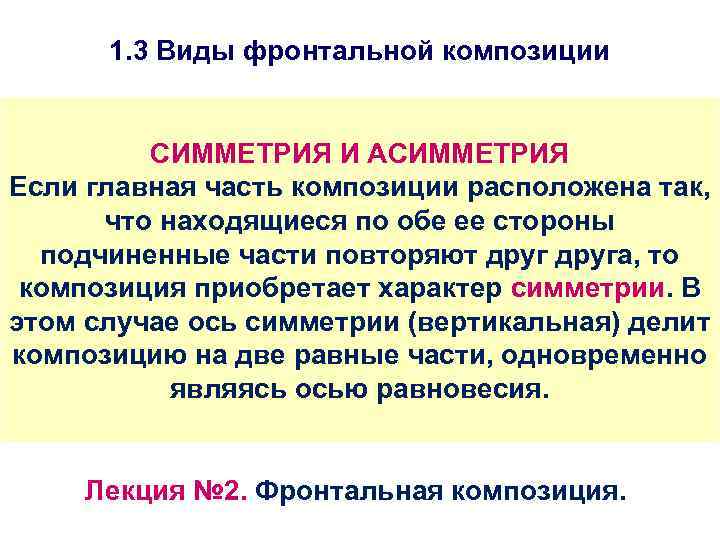

1. 3 Виды фронтальной композиции СИММЕТРИЯ И АСИММЕТРИЯ Если главная часть композиции расположена так, 1. 3 Виды фронтальной композиции СИММЕТРИЯ И АСИММЕТРИЯ Если главная часть композиции расположена так, что находящиеся по обе ее стороны подчиненные части повторяют друга, то композиция приобретает характер симметрии. В этом случае ось симметрии (вертикальная) делит композицию на две равные части, одновременно являясь осью равновесия. Лекция № 2. Фронтальная композиция.

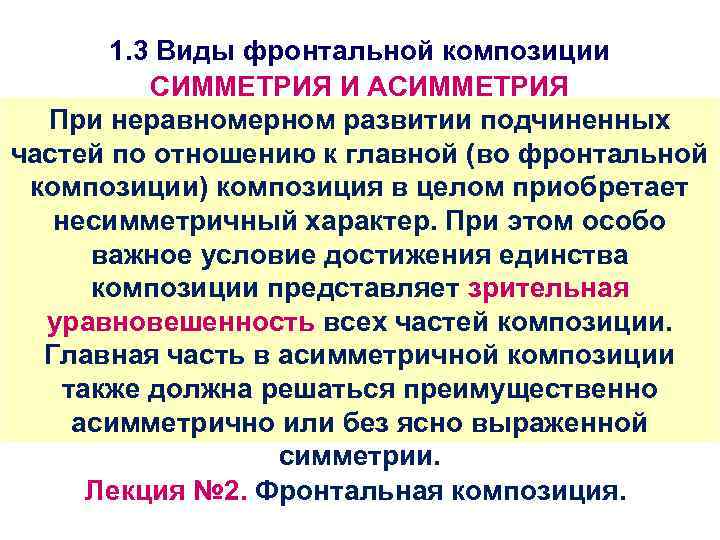

1. 3 Виды фронтальной композиции СИММЕТРИЯ И АСИММЕТРИЯ При неравномерном развитии подчиненных частей по 1. 3 Виды фронтальной композиции СИММЕТРИЯ И АСИММЕТРИЯ При неравномерном развитии подчиненных частей по отношению к главной (во фронтальной композиции) композиция в целом приобретает несимметричный характер. При этом особо важное условие достижения единства композиции представляет зрительная уравновешенность всех частей композиции. Главная часть в асимметричной композиции также должна решаться преимущественно асимметрично или без ясно выраженной симметрии. Лекция № 2. Фронтальная композиция.

1. 3 Виды фронтальной композиции В асимметричной композиции ось равновесия не будет занимать геометрического 1. 3 Виды фронтальной композиции В асимметричной композиции ось равновесия не будет занимать геометрического положения. Её положение определяется в каждом отдельном случае «зрительно» — в зависимости от условий равновесия всех частей композиции, но всегда ось равновесия располагается в

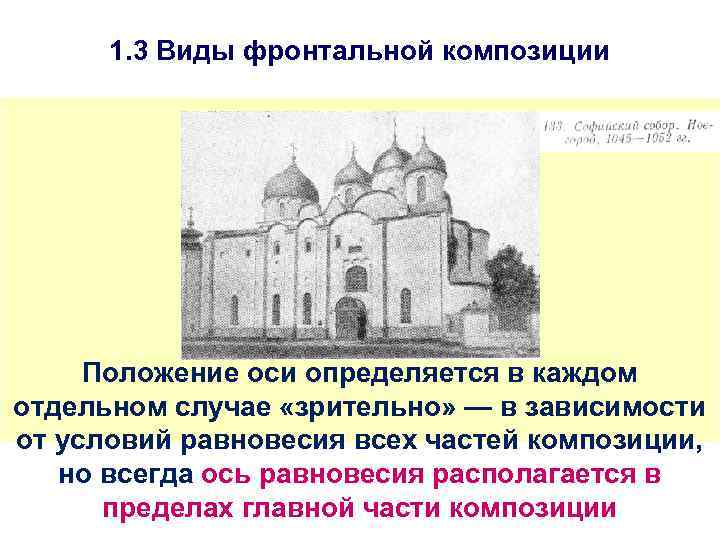

1. 3 Виды фронтальной композиции Положение оси определяется в каждом отдельном случае «зрительно» — 1. 3 Виды фронтальной композиции Положение оси определяется в каждом отдельном случае «зрительно» — в зависимости от условий равновесия всех частей композиции, но всегда ось равновесия располагается в пределах главной части композиции

1. 3 Виды фронтальной композиции Более сложная форма симметричной композиции — это такое взаимодействие 1. 3 Виды фронтальной композиции Более сложная форма симметричной композиции — это такое взаимодействие главной и подчиненных частей композиции, когда симметричность основных элементов композиции нарушается включением асимметричных элементов, но общее равновесие композиции сохраняется. Очевидно, такую форму композиции надо рассматривать как возможное сочетание

1. 3 Виды фронтальной композиции 1. 3 Виды фронтальной композиции

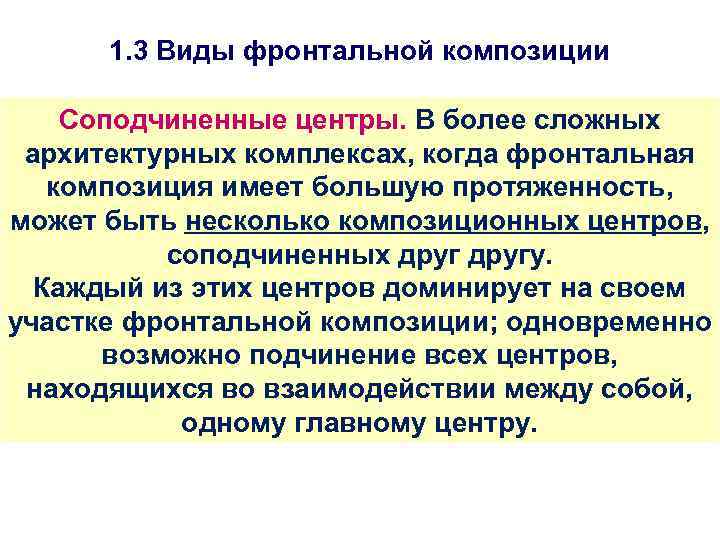

1. 3 Виды фронтальной композиции Соподчиненные центры. В более сложных архитектурных комплексах, когда фронтальная 1. 3 Виды фронтальной композиции Соподчиненные центры. В более сложных архитектурных комплексах, когда фронтальная композиция имеет большую протяженность, может быть несколько композиционных центров, соподчиненных другу. Каждый из этих центров доминирует на своем участке фронтальной композиции; одновременно возможно подчинение всех центров, находящихся во взаимодействии между собой, одному главному центру.

1. 3 Виды фронтальной композиции Наличие нескольких центров позволяет организовать пространство большой протяженности по 1. 3 Виды фронтальной композиции Наличие нескольких центров позволяет организовать пространство большой протяженности по горизонтали, связывая отдаленные друг от друга участки композиции в одно единое целое

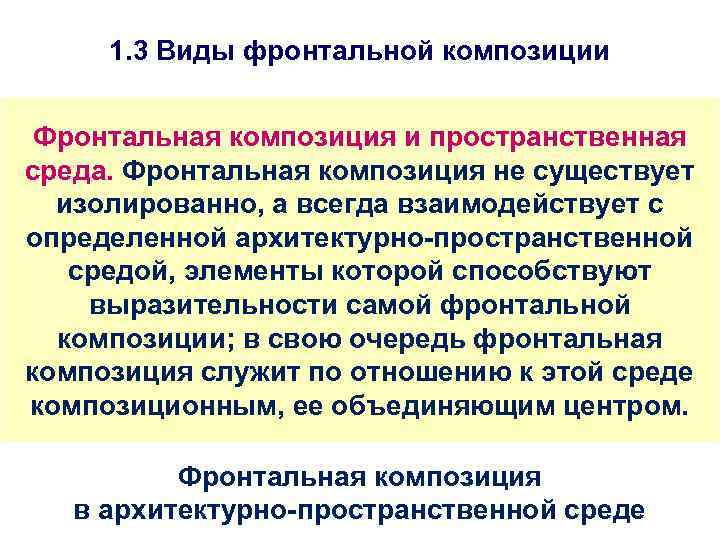

1. 3 Виды фронтальной композиции Фронтальная композиция и пространственная среда. Фронтальная композиция не существует 1. 3 Виды фронтальной композиции Фронтальная композиция и пространственная среда. Фронтальная композиция не существует изолированно, а всегда взаимодействует с определенной архитектурно-пространственной средой, элементы которой способствуют выразительности самой фронтальной композиции; в свою очередь фронтальная композиция служит по отношению к этой среде композиционным, ее объединяющим центром. Фронтальная композиция в архитектурно-пространственной среде

1. 3 Виды фронтальной композиции Фронтальная композиция и пространственная среда. Элементами пространственной среды могут 1. 3 Виды фронтальной композиции Фронтальная композиция и пространственная среда. Элементами пространственной среды могут быть отдельные объемные формы или группы их и примыкающие пространства (площадь, улица, аллея и т. д. ). Фронтальная композиция, кроме того, всегда представляет собой часть архитектурного объема, группы объемов или архитектурного пространства, где остальные части композиции имеют сильно подчиненное значение. Фронтальная композиция в архитектурно-пространственной среде

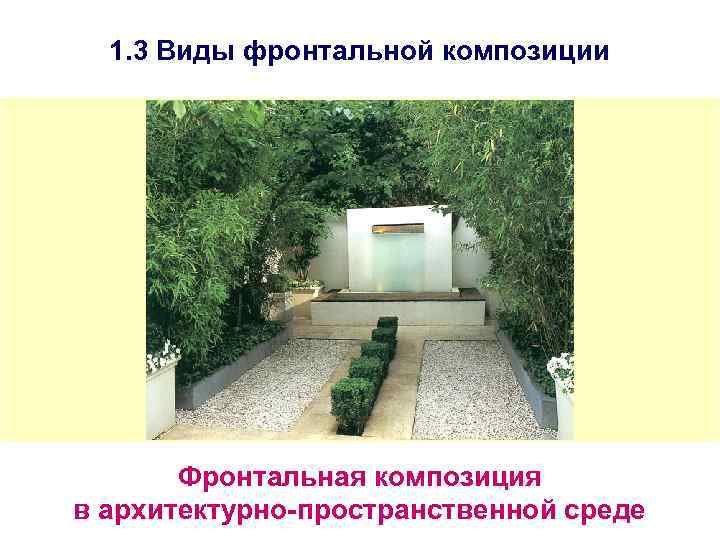

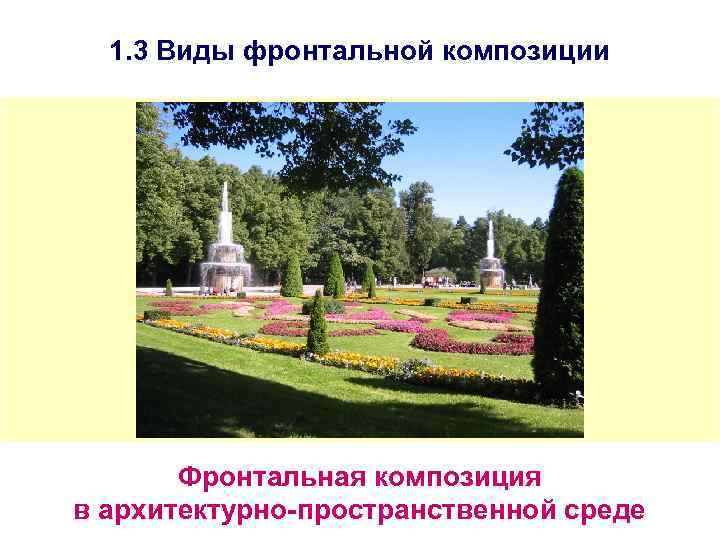

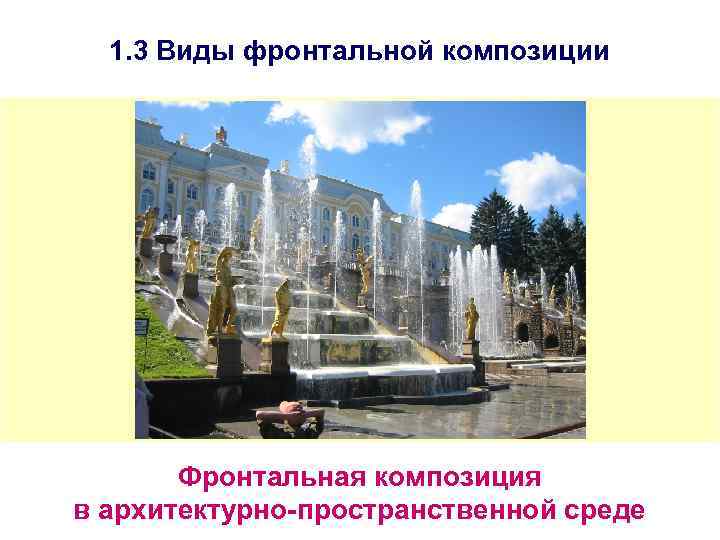

1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде 1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде

1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде 1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде

1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде 1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде

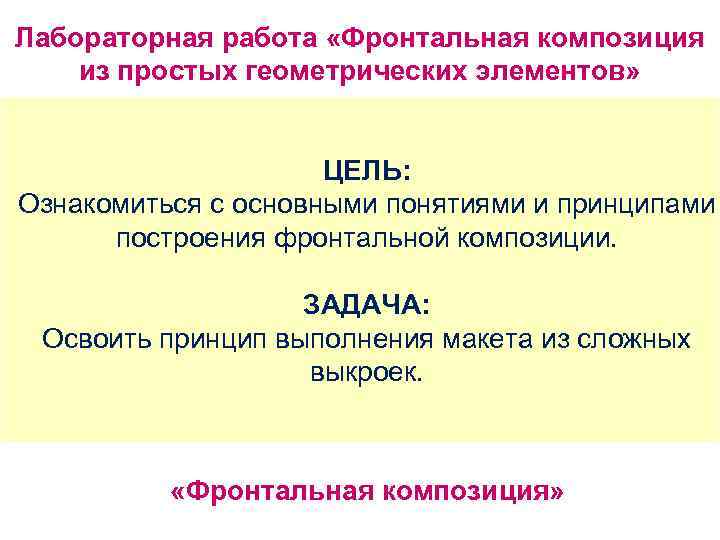

Лабораторная работа «Фронтальная композиция из простых геометрических элементов» ЦЕЛЬ: Ознакомиться с основными понятиями и Лабораторная работа «Фронтальная композиция из простых геометрических элементов» ЦЕЛЬ: Ознакомиться с основными понятиями и принципами построения фронтальной композиции. ЗАДАЧА: Освоить принцип выполнения макета из сложных выкроек. «Фронтальная композиция»

Лабораторная работа «Фронтальная композиция из простых геометрических элементов» ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сделать тоновые наброски Лабораторная работа «Фронтальная композиция из простых геометрических элементов» ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сделать тоновые наброски композиции. 2. Выполнить черновой (рабочий) макет, проверить правильность композиционного замысла и соединения элементов, исправить ошибки. 3. По рабочему макету выполнить выкройки отдельных элементов для основного макета. 4. Выполнить чистовой макет, предусматривающий врезку, стыковку, склеивание отдельных элементов и соединение их не только между собой, но и с поверхностью основания. «Фронтальная композиция»

Лабораторная работа «Фронтальная композиция ПРИМЕЧАНИЯ: из простых геометрических элементов» 1. Композиция должна быть уравновешенной, Лабораторная работа «Фронтальная композиция ПРИМЕЧАНИЯ: из простых геометрических элементов» 1. Композиция должна быть уравновешенной, в ней должна передаваться пространственная очередность расположения фигур и прослеживаться первоначальная форма каждого элемента. 2. Высота рельефа задается автором. 3. Фронтальная композиция должна быть выполнена в виде макета-рельефа на вертикальной плоскости из простых геометрических фигур (куб, призма, цилиндр, конус и т. д. ), врезанных друг в друга. «Фронтальная композиция»

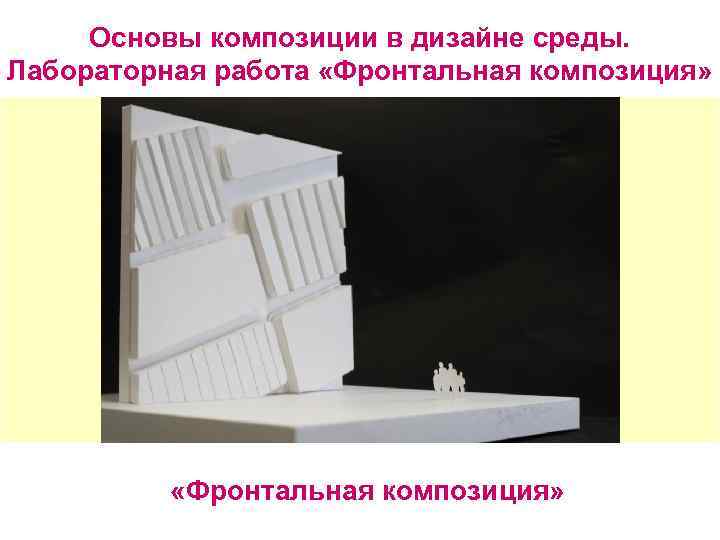

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

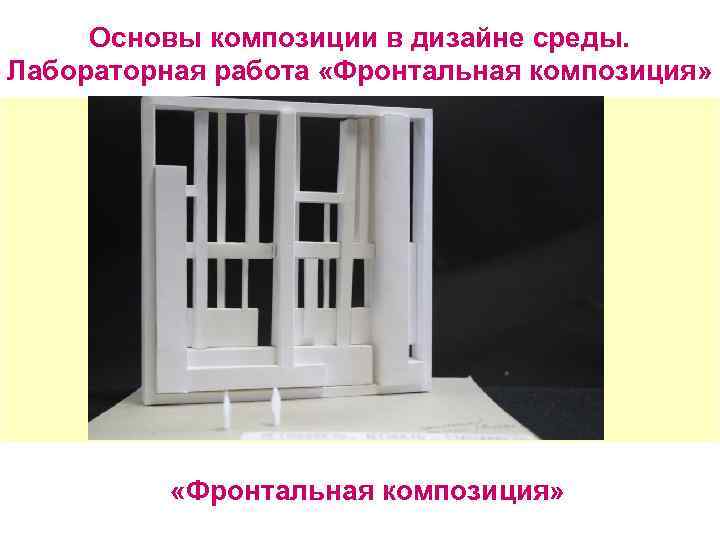

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Лабораторная работа «Фронтальная композиция из простых геометрических элементов» «Фронтальная композиция» Лабораторная работа «Фронтальная композиция из простых геометрических элементов» «Фронтальная композиция»

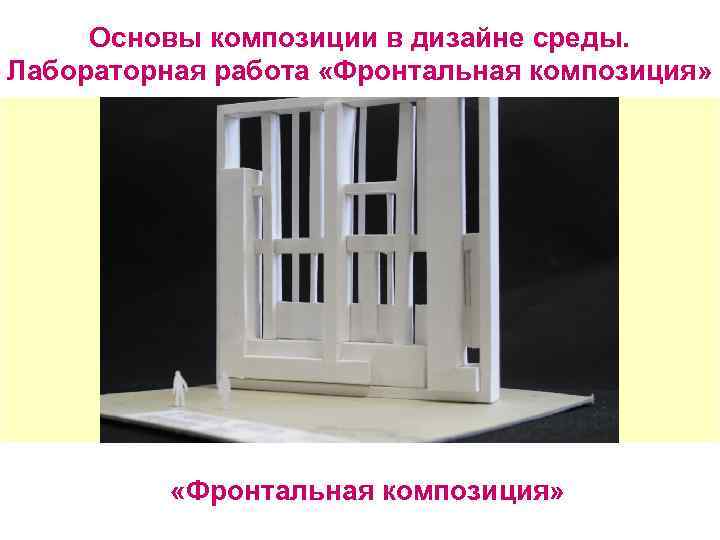

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

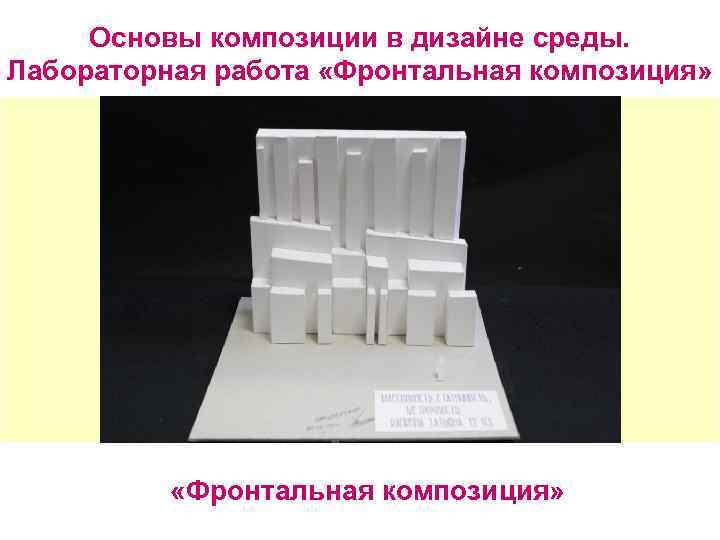

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция» Основы композиции в дизайне среды. Лабораторная работа «Фронтальная композиция»

1. 3 Виды фронтальной композиции Лекция № 1. Фронтальная композиция. 1. 3 Виды фронтальной композиции Лекция № 1. Фронтальная композиция.

1. 3 Виды фронтальной композиции Лекция № 1. Фронтальная композиция. 1. 3 Виды фронтальной композиции Лекция № 1. Фронтальная композиция.

1. 3 Виды фронтальной композиции Лекция № 1. Фронтальная композиция. 1. 3 Виды фронтальной композиции Лекция № 1. Фронтальная композиция.

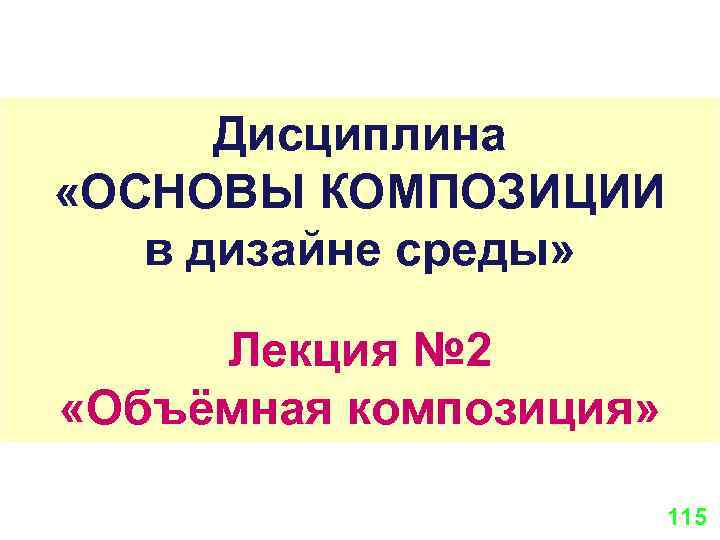

Дисциплина «ОСНОВЫ КОМПОЗИЦИИ в дизайне среды» Лекция № 2 «Объёмная композиция» 115 Дисциплина «ОСНОВЫ КОМПОЗИЦИИ в дизайне среды» Лекция № 2 «Объёмная композиция» 115

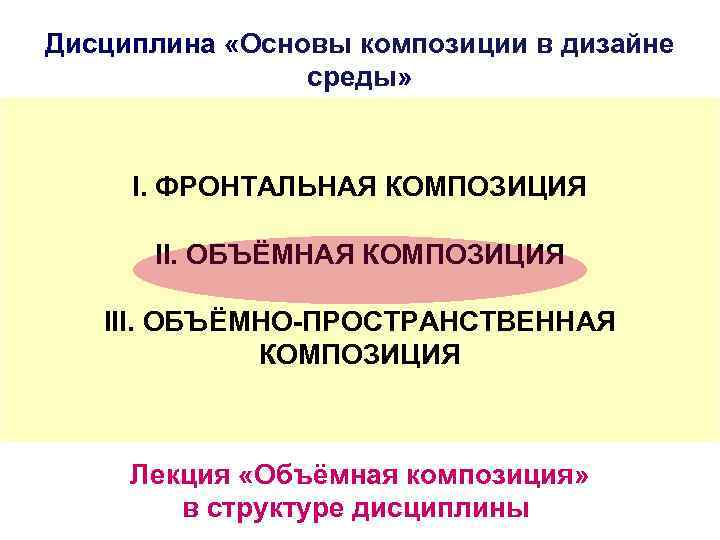

Дисциплина «Основы композиции в дизайне среды» I. ФРОНТАЛЬНАЯ КОМПОЗИЦИЯ II. ОБЪЁМНАЯ КОМПОЗИЦИЯ III. ОБЪЁМНО-ПРОСТРАНСТВЕННАЯ Дисциплина «Основы композиции в дизайне среды» I. ФРОНТАЛЬНАЯ КОМПОЗИЦИЯ II. ОБЪЁМНАЯ КОМПОЗИЦИЯ III. ОБЪЁМНО-ПРОСТРАНСТВЕННАЯ КОМПОЗИЦИЯ Лекция «Объёмная композиция» в структуре дисциплины

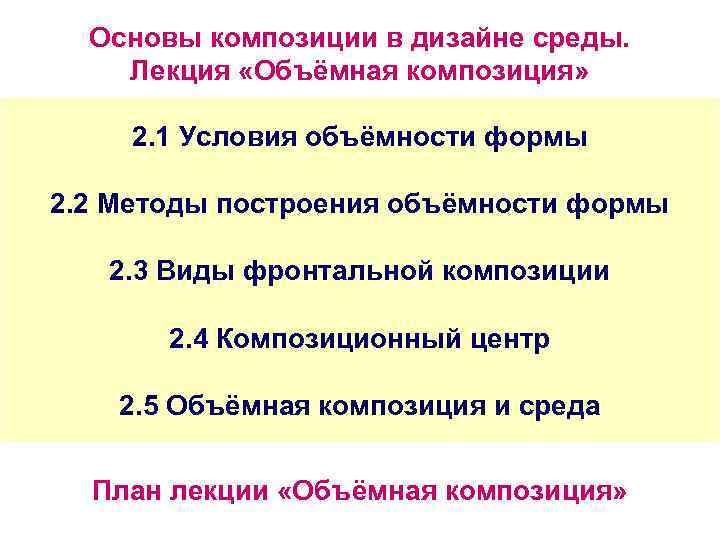

Основы композиции в дизайне среды. Лекция «Объёмная композиция» 2. 1 Условия объёмности формы 2. Основы композиции в дизайне среды. Лекция «Объёмная композиция» 2. 1 Условия объёмности формы 2. 2 Методы построения объёмности формы 2. 3 Виды фронтальной композиции 2. 4 Композиционный центр 2. 5 Объёмная композиция и среда План лекции «Объёмная композиция»

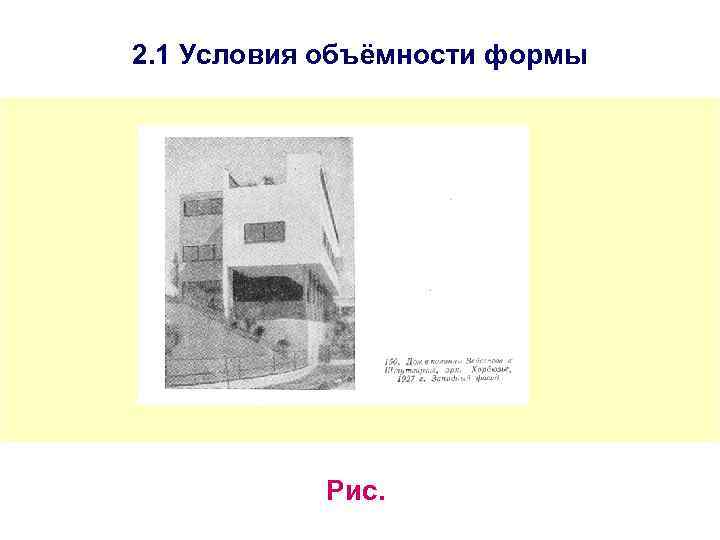

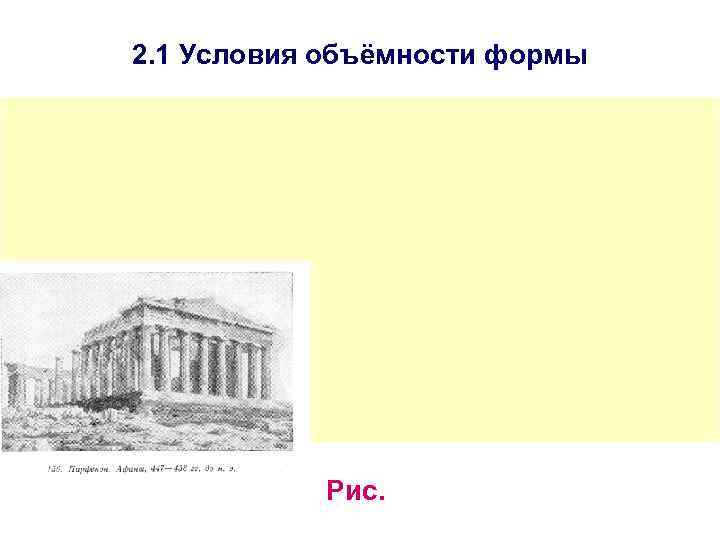

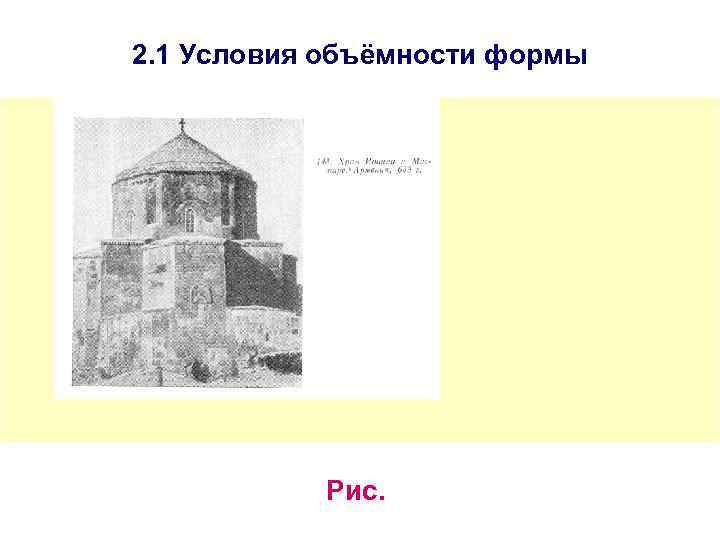

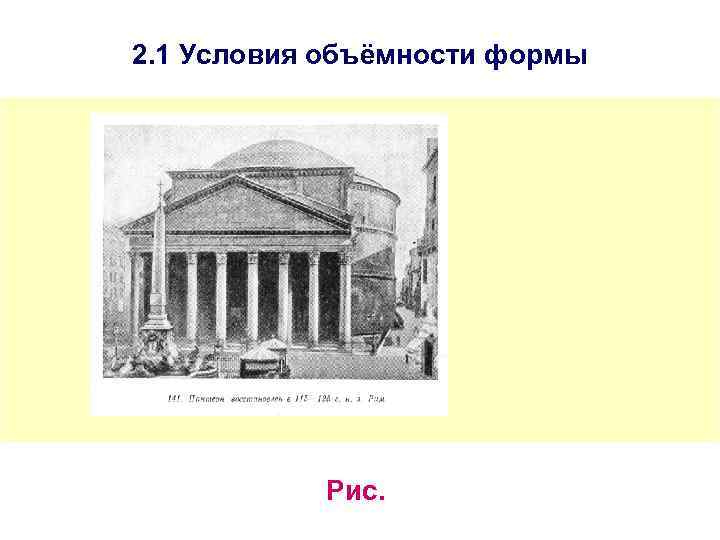

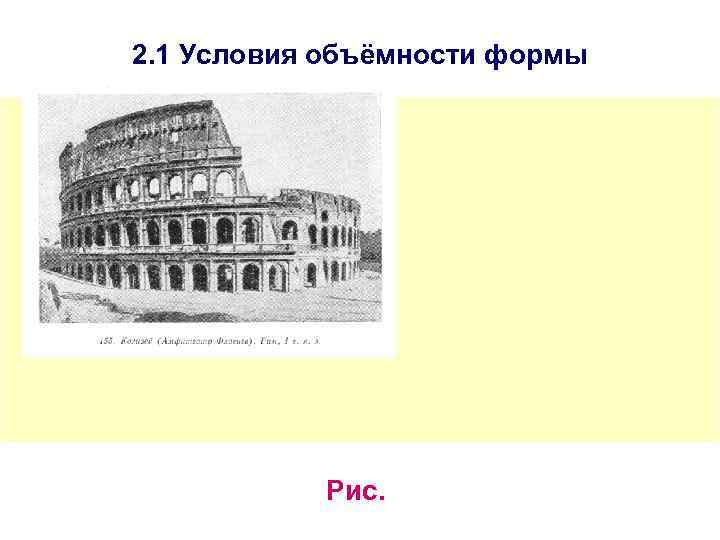

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

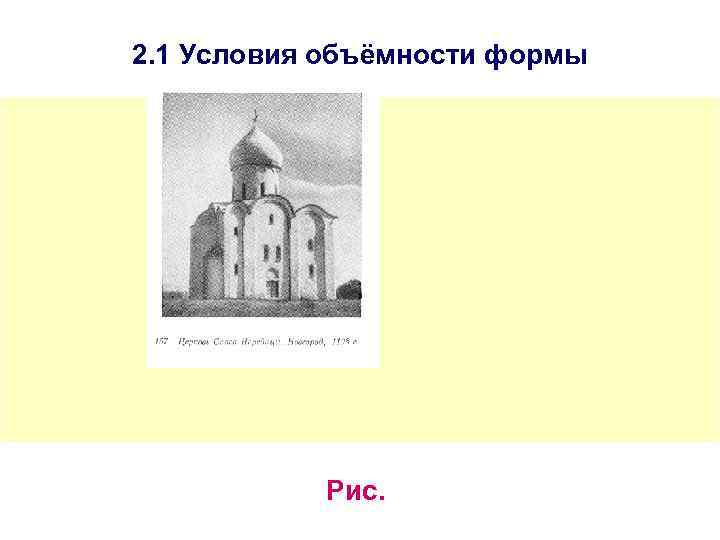

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

2. 1 Условия объёмности формы Рис. 2. 1 Условия объёмности формы Рис.

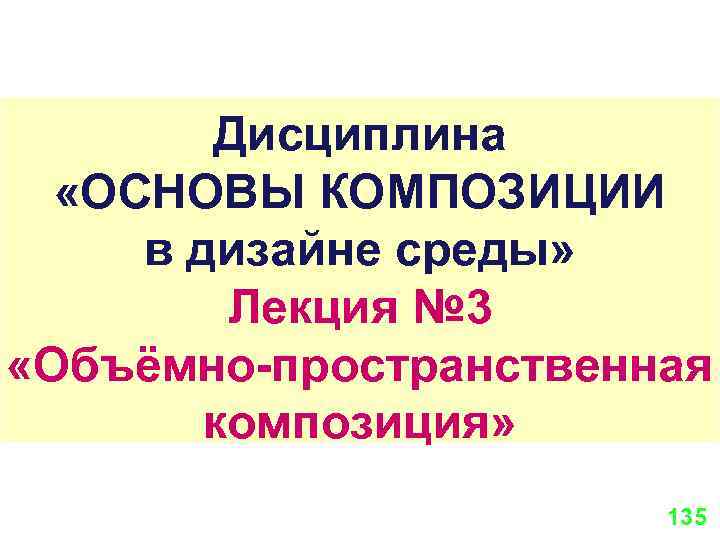

Дисциплина «ОСНОВЫ КОМПОЗИЦИИ в дизайне среды» Лекция № 3 «Объёмно-пространственная композиция» 135 Дисциплина «ОСНОВЫ КОМПОЗИЦИИ в дизайне среды» Лекция № 3 «Объёмно-пространственная композиция» 135

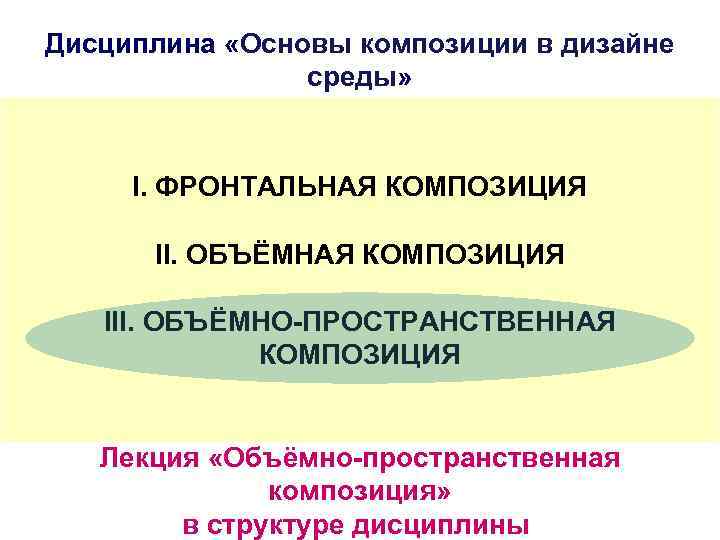

Дисциплина «Основы композиции в дизайне среды» I. ФРОНТАЛЬНАЯ КОМПОЗИЦИЯ II. ОБЪЁМНАЯ КОМПОЗИЦИЯ III. ОБЪЁМНО-ПРОСТРАНСТВЕННАЯ Дисциплина «Основы композиции в дизайне среды» I. ФРОНТАЛЬНАЯ КОМПОЗИЦИЯ II. ОБЪЁМНАЯ КОМПОЗИЦИЯ III. ОБЪЁМНО-ПРОСТРАНСТВЕННАЯ КОМПОЗИЦИЯ Лекция «Объёмно-пространственная композиция» в структуре дисциплины

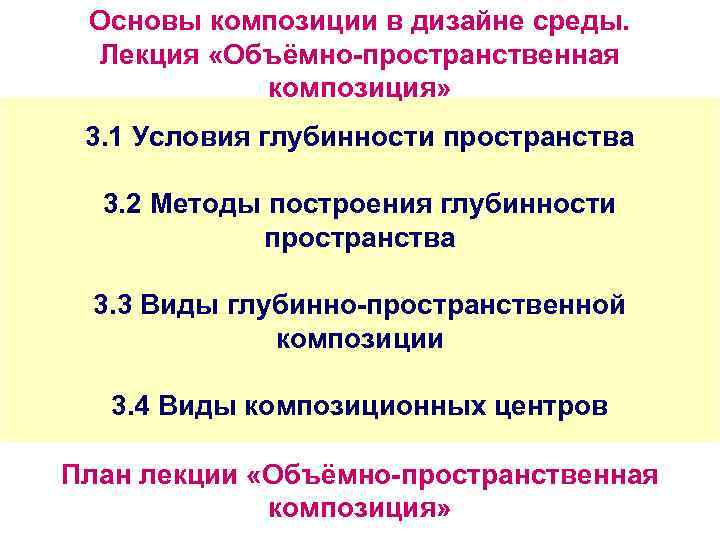

Основы композиции в дизайне среды. Лекция «Объёмно-пространственная композиция» 3. 1 Условия глубинности пространства 3. Основы композиции в дизайне среды. Лекция «Объёмно-пространственная композиция» 3. 1 Условия глубинности пространства 3. 2 Методы построения глубинности пространства 3. 3 Виды глубинно-пространственной композиции 3. 4 Виды композиционных центров План лекции «Объёмно-пространственная композиция»

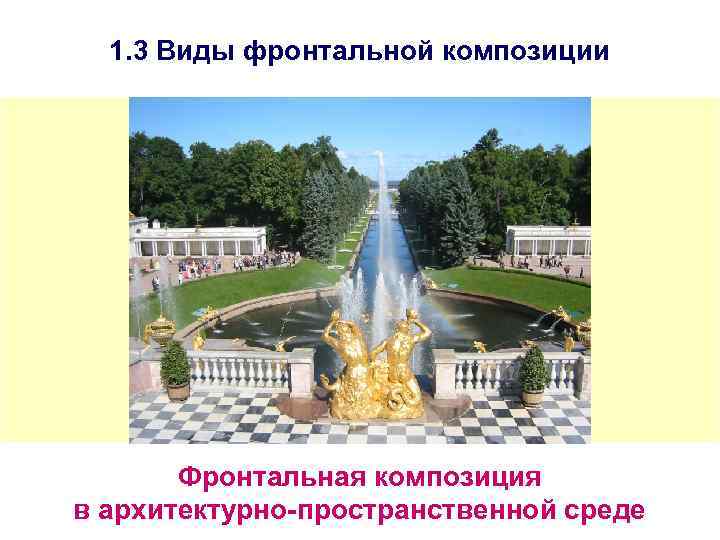

1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде 1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде

1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде 1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде

1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде 1. 3 Виды фронтальной композиции Фронтальная композиция в архитектурно-пространственной среде

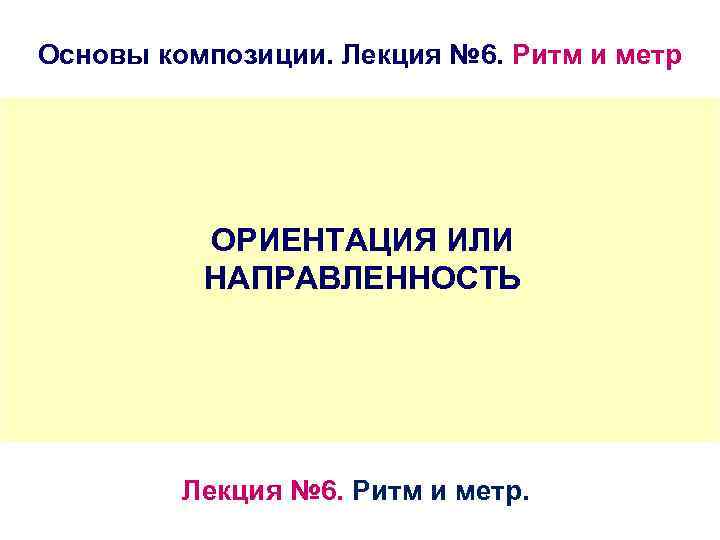

Основы композиции. Лекция № 6. Ритм и метр ОРИЕНТАЦИЯ ИЛИ НАПРАВЛЕННОСТЬ Лекция № 6. Основы композиции. Лекция № 6. Ритм и метр ОРИЕНТАЦИЯ ИЛИ НАПРАВЛЕННОСТЬ Лекция № 6. Ритм и метр.

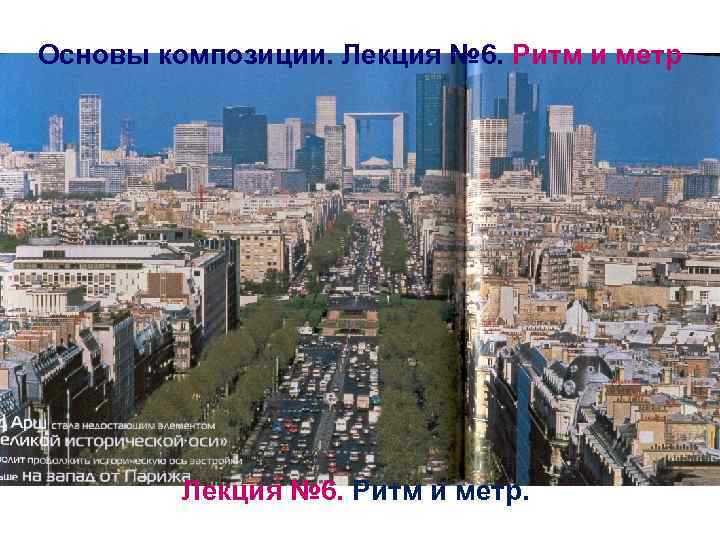

Основы композиции. Лекция № 6. Ритм и метр. Основы композиции. Лекция № 6. Ритм и метр.

Основы композиции. Лекция № 6. Ритм и метр. Основы композиции. Лекция № 6. Ритм и метр.
