Дисциплина Огневая подготовка групповое занятие для ВУС

Дисциплина: Огневая подготовка групповое занятие для ВУС – 100182 (106182) Разработал: Начальник цикла военно-специальных дисциплин общевойсковой кафедры подполковник А. С. Дубовик

Тема 4. Основы и правила стрельбы. Занятие 2. 1. Назначение исходных установок для ведения огня из стрелкового оружия, гранатометов с места по появляющимся и движущимся целям. Приемы и способы наводки оружия в цель. Виды и способы ведения огня в обороне и наступлении. 2. Определение поправок на угол места цели, ветер, температуру воздуха. Учет поправок на отклонение метеорологических, баллистических условий от нормальных. Наблюдение за результатами огня и корректирование стрельбы.

Учебные цели: l l 1. Ознакомить обучаемых с классификацией целей на поле боя, способам ведения огня из стрелкового оружия и гранатометов. 2. Способствовать развитию логического мышления у обучаемых в назначении исходных установок при стрельбе по неподвижным (появляющимся) и движущимся целям, а также при изучении полевых (мнемонических) правил стрельбы.

Учебная литература: 1. 2. 3. «Приемы и правила стрельбы из стрелкового оружия, гранатометов, вооружения БМП, БТР» . Учебнометодическое пособие. Минск 1983 г. «Огневая подготовка, подготовка по связи и инженерной подготовке» Пособие. Гр. ГУ 2007. «Огневая подготовка мотострелковых подразделений» Наставление. Москва. ВИ. 1990.

Учебные вопросы: 1 Учебный вопрос: Назначение исходных установок для ведения огня из стрелкового оружия, гранатометов с места по появляющимся и движущимся целям. Приемы и способы наводки оружия в цель. Виды и способы ведения огня в обороне и наступлении. 2 Учебный вопрос: Определение поправок на угол места цели, ветер, температуру воздуха. Учет поправок на отклонение метеорологических, баллистических условий от нормальных. Наблюдение за результатами огня и корректирование стрельбы.

Назначение исходных установок для ведения огня из стрелкового оружия, гранатометов с места по появляющимся и движущимся целям. Приемы и способы наводки оружия в цель. Виды и способы ведения огня в обороне и наступлении. l l l ОБЩИЕ ПОЛОЖЕНИЯ: Для успешного выполнения задач в бою необходимо: непрерывно наблюдать за полем боя; быстро и правильно подготавливать данные для стрельбы; умело вести огонь по всевозможным целям в различных условиях боевой обстановки как днем так и ночью; наблюдать за результатами огня и умело его корректировать; следить за расходом боеприпасов в бою и принимать меры к своевременному их пополнению.

Цель - объект противника, намеченный для поражения. Обнаруженные цели должны оцениваться по степени важности и опасности. l l Важными целями принято считать такие цели которые по своим огневым возможностям способы нанести существенные потери нашим подразделениям или поражение которых в данных условиях может облегчить и ускорить выполнение боевой задачи. Опасными целями называются важные огневые средства противника находятся от наших подразделений в пределах их дальности действительного огня. (Например, расчет установки ПТУР является важной целью, при его нахождении на дальности до 4000 м эта цель будет не только важной, но и опасной, а при нахождении этой же цели на дальности свыше 4000 м, цель будет важной, но в данный момент не опасной). Характерными для стрелкового оружия являются полевые цели - расчеты огневых средств и орудий, группы стрелков или отдельные фигуры, ведущие огонь из различных положений, а также живая сила на автомобилях, мотоциклах и т. п.

Деление целей на опасные и неопасные, важные и менее важные позволяют командиру быстро и правильно принимать решение об очередности их поражения: в первую очередь должны уничтожать опасные цели, во вторую очередь - важные цели, а затем - все остальное.

Выбор цели Характерными для стрелкового оружия являются полевые цели расчеты огневых средств и орудий, группы стрелков или отдельные фигуры, ведущие огонь из различных положений, а также живая сила на автомобилях, мотоциклах и т. п. В первую очередь необходимо поражать наиболее опасные и важные цели: расчеты пулеметов и орудий, командиров и наблюдателей противника. Из двух равных по значимости целей выбирать для обстрела ближайшую и наиболее уязвимую.

Наблюдение l l l l Наблюдение ведется в целях своевременного обнаружения расположения и действий противника. Наблюдение ведется невооруженным глазом. Местность осматривать справа - налево, от ближних предметов к дальним, обращая внимание на демаскирующие признаки целей. При наличии бинокля, оптического прицела, применять его только для более тщательного наблюдения, принимая меры к тому, чтобы не обнаружить себя блеском стекол. Ночью, если местность кратковременно освещается осветительным патроном - быстро осмотреть освещенный участок. О замеченных целях немедленно доложить командиру с указанием их расположения устно или короткими очередями трассирующими пулями. Если в бою автоматчику (пулеметчику) цель не указана, он выбирает ее сам, ведя наблюдение в указанном секторе обстрела. Все цели в бою редко остаются неподвижными, поэтому стрельбу по противнику приходится чаще считать стрельбой по появляющимся целям, причем, как правило, появляющимся на очень короткое время – несколько секунд и менее. Часто эти цели появляются в различных местах, совершают перебежки, переходы, т. е. являются движущимся.

Наблюдение ведется: в целях своевременного обнаружения расположения и действий противника. Наблюдение ведется невооруженным глазом. Местность осматривать справа - налево, от ближних предметов к дальним, обращая внимание на демаскирующие признаки целей. При наличии бинокля, оптического прицела, применять его только для более тщательного наблюдения, принимая меры к тому, чтобы не обнаружить себя блеском стекол.

МОМЕНТ ОТКРЫТИЯ ОГНЯ Наиболее благоприятный момент для открытия огня: когда цель видна в полный рост, когда цели скучиваются, когда цели приближаются к местному предмету, дальность до которой известна. Наибольшее поражение противнику наносит внезапный огонь с фланга.

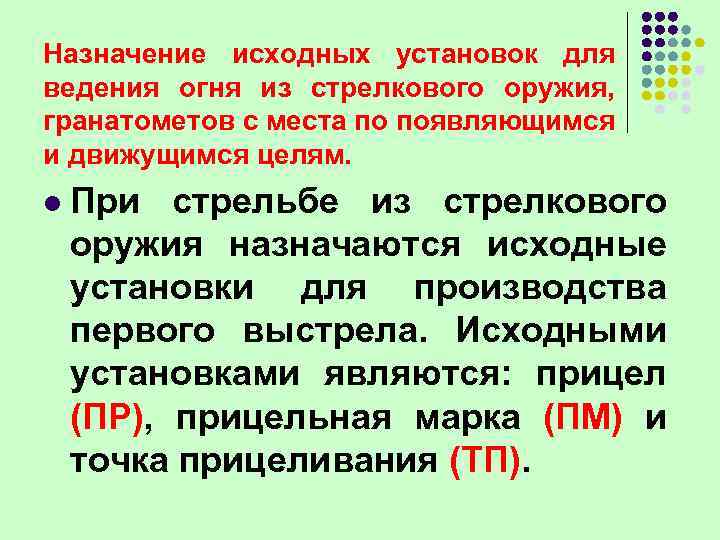

Назначение исходных установок для ведения огня из стрелкового оружия, гранатометов с места по появляющимся и движущимся целям. l При стрельбе из стрелкового оружия назначаются исходные установки для производства первого выстрела. Исходными установками являются: прицел (ПР), прицельная марка (ПМ) и точка прицеливания (ТП).

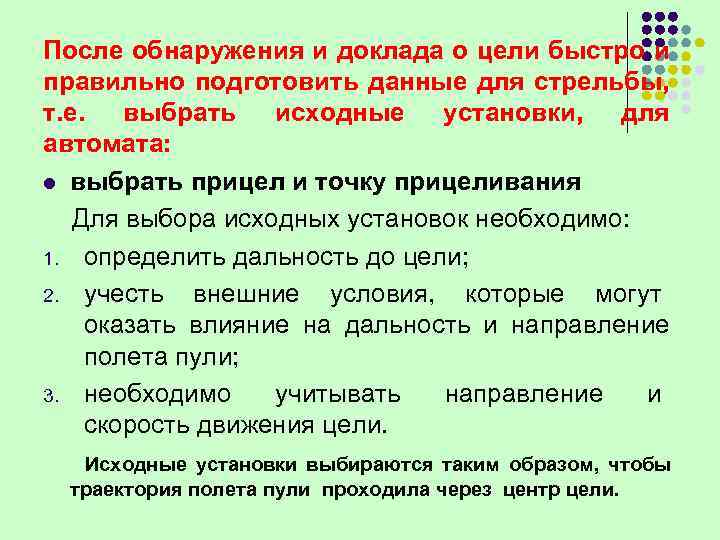

После обнаружения и доклада о цели быстро и правильно подготовить данные для стрельбы, т. е. выбрать исходные установки, для автомата: l выбрать прицел и точку прицеливания Для выбора исходных установок необходимо: 1. определить дальность до цели; 2. учесть внешние условия, которые могут оказать влияние на дальность и направление полета пули; 3. необходимо учитывать направление и скорость движения цели. Исходные установки выбираются таким образом, чтобы траектория полета пули проходила через центр цели.

Когда дальность до цели и направление на нее не изменяется, и условия стрельбы мало отличаются от табличных назначаются: l l l установка прицела - согласно измеренной дальности до цели; установка целика - 0; точку прицеливания - центр цели.

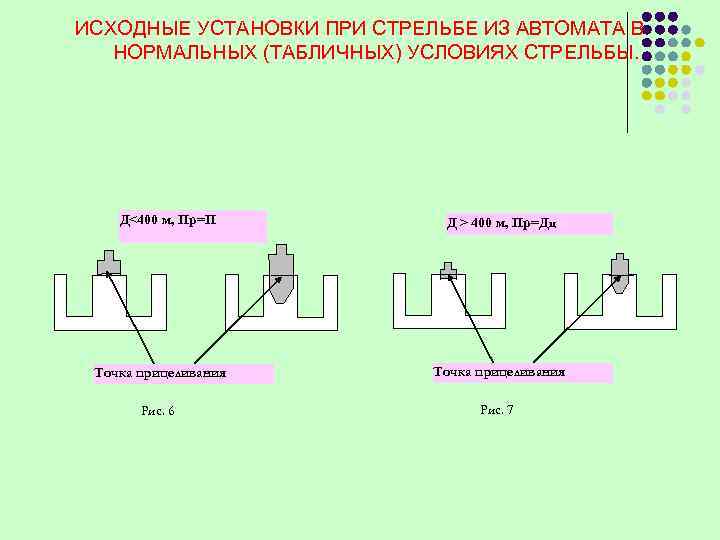

ИСХОДНЫЕ УСТАНОВКИ ПРИ СТРЕЛЬБЕ ИЗ АВТОМАТА В НОРМАЛЬНЫХ (ТАБЛИЧНЫХ) УСЛОВИЯХ СТРЕЛЬБЫ. Д<400 м, Пр=П Д > 400 м, Пр=Дц Точка прицеливания Рис. 6 Рис. 7

Правила назначения исходных установок различаются в зависимости от условий, в которых ведется огонь. При установке прицела, соответствующей дальности до цели, точка прицеливания по высоте выбирается в центре цели, потому что в этом случае на дальности до цели превышение средней траектории и над линией прицеливания равна 0 (траектория проходит через центр цели).

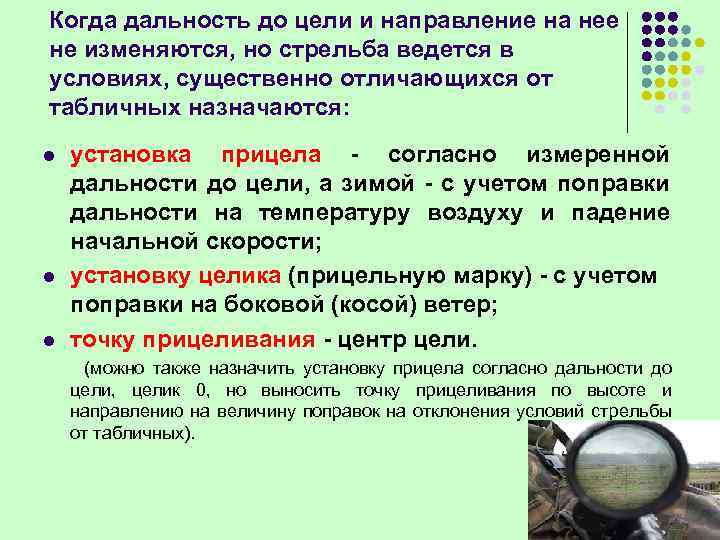

Когда дальность до цели и направление на нее не изменяются, но стрельба ведется в условиях, существенно отличающихся от табличных назначаются: l l l установка прицела - согласно измеренной дальности до цели, а зимой - с учетом поправки дальности на температуру воздуху и падение начальной скорости; установку целика (прицельную марку) - с учетом поправки на боковой (косой) ветер; точку прицеливания - центр цели. (можно также назначить установку прицела согласно дальности до цели, целик 0, но выносить точку прицеливания по высоте и направлению на величину поправок на отклонения условий стрельбы от табличных).

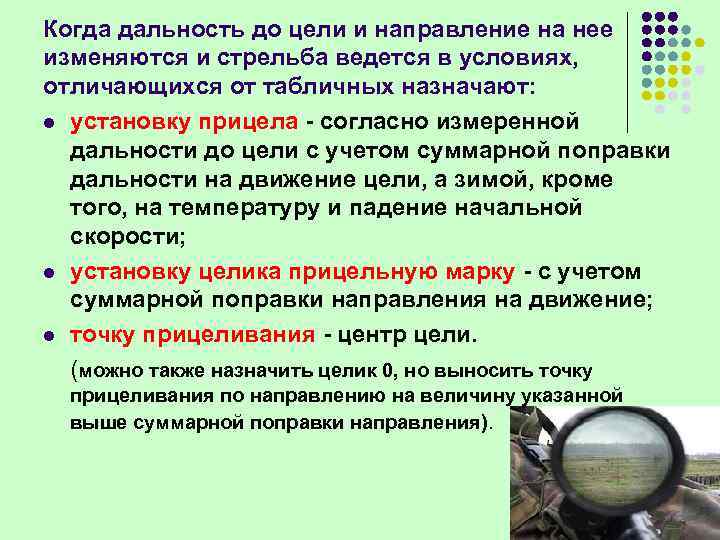

Когда дальность до цели и направление на нее изменяются и стрельба ведется в условиях, отличающихся от табличных назначают: l установку прицела - согласно измеренной дальности до цели с учетом суммарной поправки дальности на движение цели, а зимой, кроме того, на температуру и падение начальной скорости; l установку целика прицельную марку - с учетом суммарной поправки направления на движение; l точку прицеливания - центр цели. (можно также назначить целик 0, но выносить точку прицеливания по направлению на величину указанной выше суммарной поправки направления).

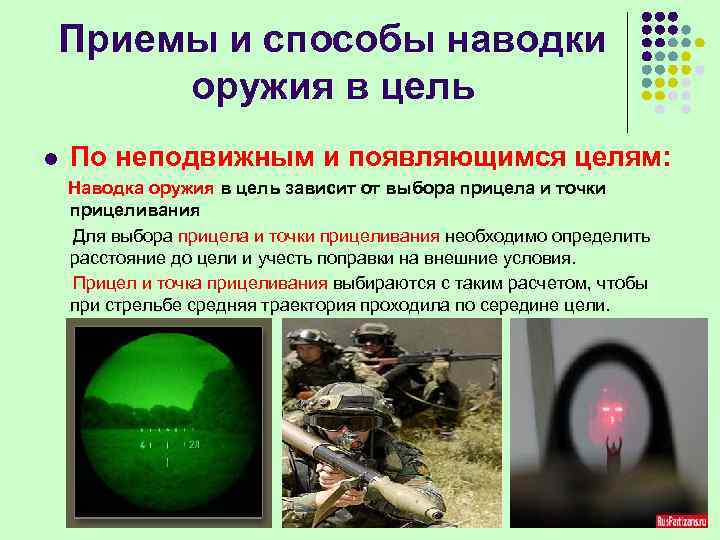

Приемы и способы наводки оружия в цель l По неподвижным и появляющимся целям: Наводка оружия в цель зависит от выбора прицела и точки прицеливания Для выбора прицела и точки прицеливания необходимо определить расстояние до цели и учесть поправки на внешние условия. Прицел и точка прицеливания выбираются с таким расчетом, чтобы при стрельбе средняя траектория проходила по середине цели.

Приемы и способы наводки оружия в цель l l Способы ведения огня по движущимся целям Огонь по целям, движущимся под углом к плоскости стрельбы, ведется способом сопровождения цели или способом выжидания. При ведении огня способом сопровождения автоматчик, взяв требуемое упреждение и перемещая автомат в сторону движения цели, в момент наиболее правильной наводки ведет огонь короткими или длинными очередями в зависимости от дальности стрельбы и от скорости цели. При ведении огня способом выжидания цели автоматчик прицеливаясь в точку, выбранную впереди цели, и с подходом цели к этой точке на величину полутора-двух табличных упреждений, прочно удерживая автомат, производит длинную очередь; затем, если цель не будет поражена, выбирает впереди нее новую точку прицеливания, прицеливается и при подходе цели к ней на величину нужного упреждения производит снова длинную очередь и т. д. Применение трассирующих пуль при стрельбе по движущимся целям обеспечивает лучшее наблюдение за результатами стрельбы и возможность уточнения упреждения.

Виды и способы ведения огня в обороне и наступлении l l В подготовку исходных данных для стрельбы из стрелкового оружия также включают выбор вида и способа ведения огня. Различают три вида маневра огнем: сосредоточение; разделение; перенос огня.

Сосредоточенный огонь Сосредоточенным называют огонь нескольких орудий БМП, гранатометов, пулеметов и т.  д. , а также огонь всех огневых средств отделения, взвода, роты по одной важной цели или по части боевого порядка противника.

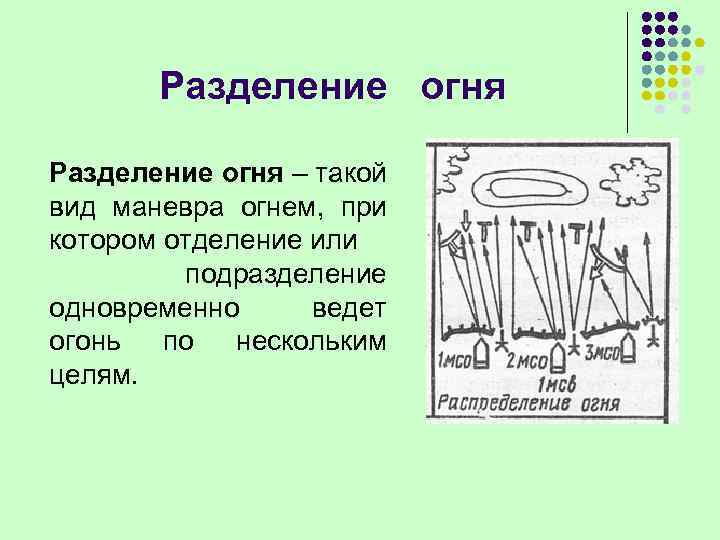

Разделение огня – такой вид маневра огнем, при котором отделение или подразделение одновременно ведет огонь по нескольким целям.

Перенос огня применяется в тех случаях, когда цель поражена и необходимо поразить другую цель, а также когда появилась новая, более важная цель, которую необходимо поразить немедленно.

По напряженности различают следующие виды огня: l l l Одиночный огонь является единственным видом огня при стрельбе из снайперской винтовки; одиночным огнем из автомата и ручного пулемета Калашникова поражают близко расположенные или менее важные неподвижные цели, когда времени на выполнение задачи достаточно, цель отлично видна, а особое значение имеет экономичность стрельбы. Основным видом огня из стрелкового автоматического оружия является стрельба очередями. Огонь очередями менее экономичен, чем стрельба одиночными выстрелами, но, как правило, позволяет решить огневую задачу в более короткое время, особенно при недостаточно хороших условиях наблюдения. Длина очереди зависит от размеров цели, дальности стрельбы и вида оружия. Непрерывный огонь применяется в напряженные моменты боя по наиболее важным и опасным целям, главным образом, групповым.

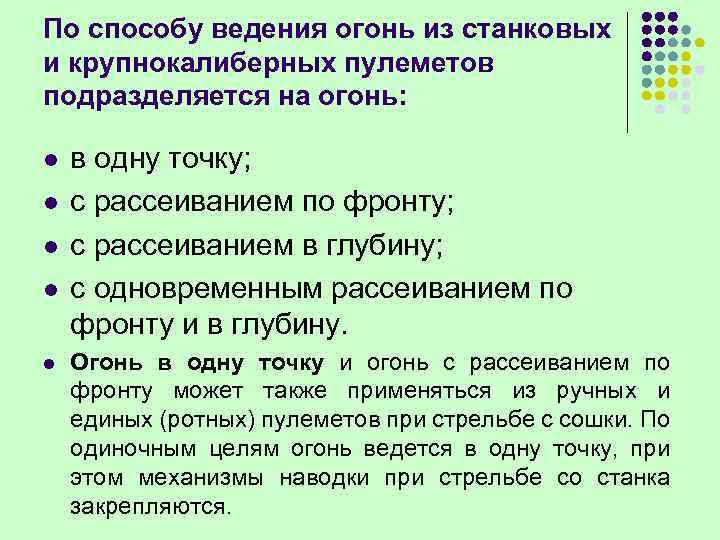

По способу ведения огонь из станковых и крупнокалиберных пулеметов подразделяется на огонь: l l l в одну точку; с рассеиванием по фронту; с рассеиванием в глубину; с одновременным рассеиванием по фронту и в глубину. Огонь в одну точку и огонь с рассеиванием по фронту может также применяться из ручных и единых (ротных) пулеметов при стрельбе с сошки. По одиночным целям огонь ведется в одну точку, при этом механизмы наводки при стрельбе со станка закрепляются.

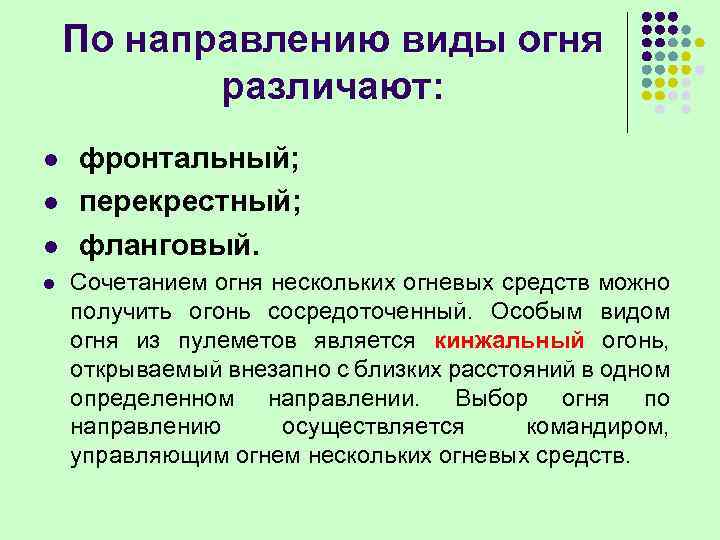

По направлению виды огня различают: l l фронтальный; перекрестный; фланговый. Сочетанием огня нескольких огневых средств можно получить огонь сосредоточенный. Особым видом огня из пулеметов является кинжальный огонь, открываемый внезапно с близких расстояний в одном определенном направлении. Выбор огня по направлению осуществляется командиром, управляющим огнем нескольких огневых средств.

Вывод по учебному вопросу № 1: l l Действительность огня современного оружия, с одной стороны, и кратковременность появления целей на поле боя, с другой стороны, требуют чрезвычайно простых правил стрельбы, позволяющих в несколько секунд осуществлять подготовку данных для открытия огня и введения поправок в ходе стрельбы. Поэтому в правила стрельбы из стрелкового оружия включается определение исходных установок прицела, целика, точки прицеливания с учетом необходимых поправок на метеорологические условия стрельбы, как правило, производится без использования таблиц стрельбы, по полевым (мнемоническим) правилам, которые стреляющие должны знать на память и уметь применять на практике.

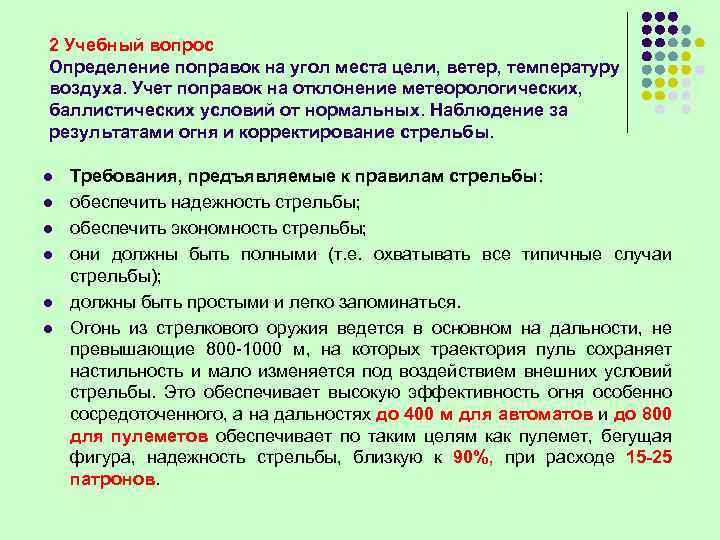

2 Учебный вопрос Определение поправок на угол места цели, ветер, температуру воздуха. Учет поправок на отклонение метеорологических, баллистических условий от нормальных. Наблюдение за результатами огня и корректирование стрельбы. l l l Требования, предъявляемые к правилам стрельбы: обеспечить надежность стрельбы; обеспечить экономность стрельбы; они должны быть полными (т. е. охватывать все типичные случаи стрельбы); должны быть простыми и легко запоминаться. Огонь из стрелкового оружия ведется в основном на дальности, не превышающие 800 -1000 м, на которых траектория пуль сохраняет настильность и мало изменяется под воздействием внешних условий стрельбы. Это обеспечивает высокую эффективность огня особенно сосредоточенного, а на дальностях до 400 м для автоматов и до 800 для пулеметов обеспечивает по таким целям как пулемет, бегущая фигура, надежность стрельбы, близкую к 90%, при расходе 15 -25 патронов.

Выбор прицела и точки прицеливания l Для выбора прицела и точки прицеливания необходимо определить: 1. расстояние до цели (Д); учесть поправки на внешние условия (Хв – поправка на ветер, Хt – поправка на температуру, Упр. – упреждение на движение цели); при стрельбе на расстояниях, превышающих дальности прямого выстрела, прицел (Пр) устанавливается соответственно дальности (Д) до цели, за точку прицеливания (Тп) принимается середина цели независимо от ее высоты. если условия обстановки не позволяют изменять установку прицела в зависимости от дальности до цели, то в пределах дальности прямого выстрела огонь следует вести с прицелом, соответствующим дальности прямого выстрела, прицеливаясь в нижний край цели (НКЦ). 2. 3. 4.

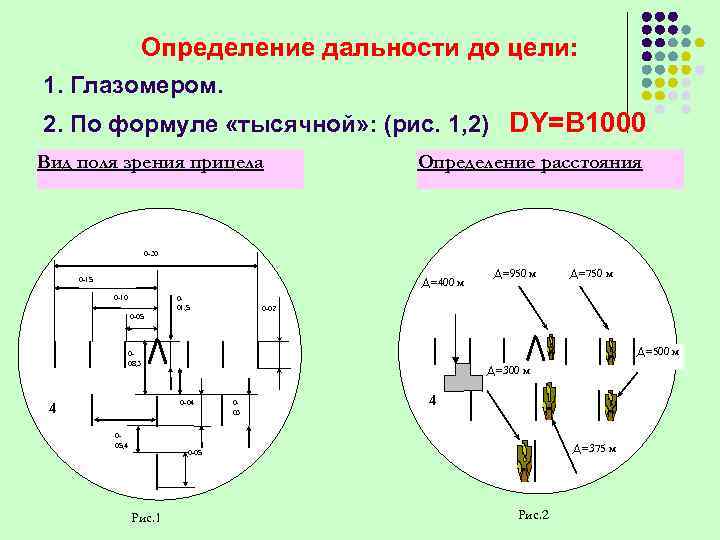

Определение дальности до цели: 1. Глазомером. 2. По формуле «тысячной» : (рис. 1, 2) DY=B 1000 Вид поля зрения прицела Определение расстояния 0 -30 0 -15 Д=400 м 0 -10 001, 5 Д=500 м 008, 3 Д=300 м 0 -04 005, 4 003 4 Д=375 м 0 -05 Рис. 1 Д=750 м 0 -02 0 -05 4 Д=950 м Рис. 2

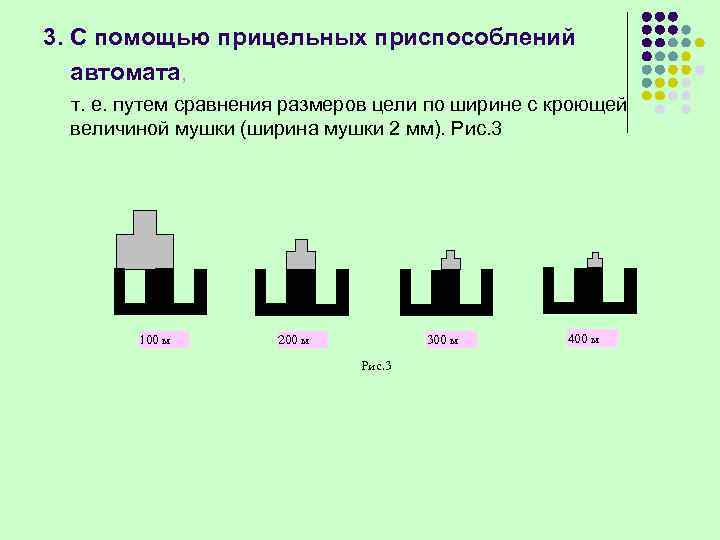

3. С помощью прицельных приспособлений автомата, т. е. путем сравнения размеров цели по ширине с кроющей величиной мушки (ширина мушки 2 мм). Рис. 3 100 м 200 м 300 м Рис. 3 400 м

Определение поправок на угол места цели, ветер, температуру воздуха. Учет поправок на отклонение метеорологических, баллистических условий от нормальных l l Каждый командир обязан использовать все возможности для заблаговременной подготовки стрельбы. В целом заблаговременная подготовка исходных данных создает лучшие условия для надежного решения огневых задач и управления огнем подразделений. В бою, как правило, такой возможности командиры подразделений не будут иметь. Решающее значение для успешного поражения целей в бою будут иметь навыки всех стрелков в самостоятельном отыскании целей, определении расстояний в незнакомой местности и умение корректировать огонь по наблюдению за трассами и местами падения пуль.

Нормальные (табличные) условия стрельбы 1. Метеорологические: l температура воздуха + 15 и выше С град; l ветер отсутствует; l относительная влажность воздуха 50%; l атмосферное давление на горизонте оружия 750 мм рт. ст. , т. е. превышение местности над уровнем моря отсутствует. 2. Баллистические: l вес пули и начальная скорость равны значениям, указанным в таблицах стрельбы для данного вида оружия; l угол вылета соответствует табличному; l температура заряда 15 град. С; l форма пули соответствует установленному чертежу; l оружие приведено к нормальному бою. 3. Топографические: l цель находится на горизонте оружия или угол места цели не более 15 град; l боковой наклон оружия отсутствует.

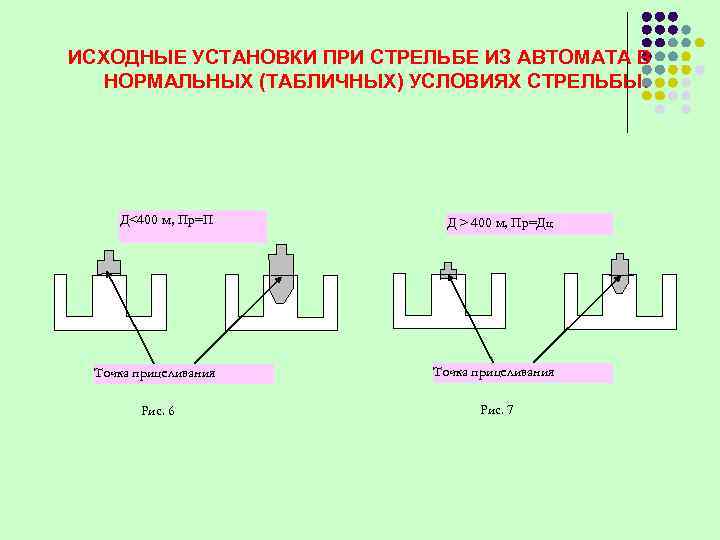

ИСХОДНЫЕ УСТАНОВКИ ПРИ СТРЕЛЬБЕ ИЗ АВТОМАТА В НОРМАЛЬНЫХ (ТАБЛИЧНЫХ) УСЛОВИЯХ СТРЕЛЬБЫ. Д<400 м, Пр=П Д > 400 м, Пр=Дц Точка прицеливания Рис. 6 Рис. 7

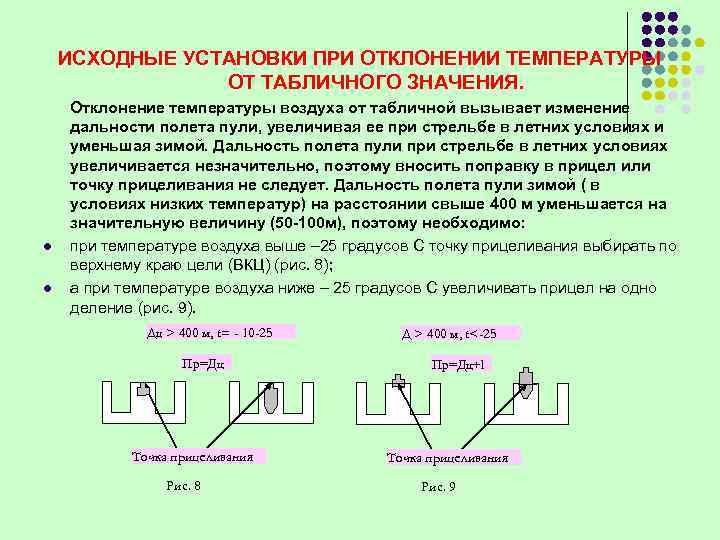

ИСХОДНЫЕ УСТАНОВКИ ПРИ ОТКЛОНЕНИИ ТЕМПЕРАТУРЫ ОТ ТАБЛИЧНОГО ЗНАЧЕНИЯ. l l Отклонение температуры воздуха от табличной вызывает изменение дальности полета пули, увеличивая ее при стрельбе в летних условиях и уменьшая зимой. Дальность полета пули при стрельбе в летних условиях увеличивается незначительно, поэтому вносить поправку в прицел или точку прицеливания не следует. Дальность полета пули зимой ( в условиях низких температур) на расстоянии свыше 400 м уменьшается на значительную величину (50 -100 м), поэтому необходимо: при температуре воздуха выше – 25 градусов С точку прицеливания выбирать по верхнему краю цели (ВКЦ) (рис. 8); а при температуре воздуха ниже – 25 градусов С увеличивать прицел на одно деление (рис. 9). Дц > 400 м, t= - 10 -25 Пр=Дц Точка прицеливания Рис. 8 Д > 400 м, t<-25 Пр=Дц+1 Точка прицеливания Рис. 9

ВЛИЯНИЕ ВЕТРА НА ВЫБОР ИСХОДНЫХ УСТАНОВОК ПРИ СТРЕЛЬБЕ ИЗ АВТОМАТА Ветровой снос ВТП=4 фиг. Траектория полета пули Направление ветра Линия прицеливания Рис. 10

Направление ветра

Табличные поправки на ветер Поправки на боковой умеренный ветер (4 м/сек) под углом 90 град. к плоскости стрельбы Дальность стрельбы, м в метрах в фигурах человека 100 0, 03 - 200 0, 11 - 300 0, 23 0, 5 400 0, 52 1, 0 500 0, 87 1, 5 600 1, 34 2, 5 700 2, 03 4 800 2, 86 5, 5 900 3, 77 7, 5 1000 4, 92 10 Таблица 1.

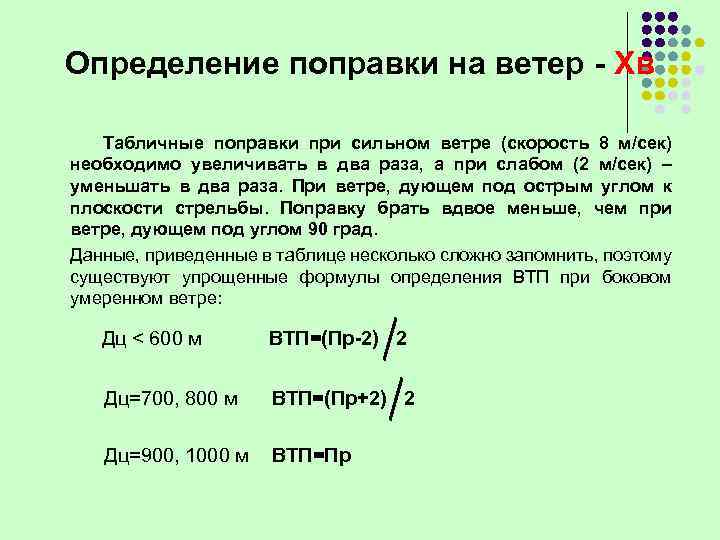

Определение поправки на ветер - Хв Табличные поправки при сильном ветре (скорость 8 м/сек) необходимо увеличивать в два раза, а при слабом (2 м/сек) – уменьшать в два раза. При ветре, дующем под острым углом к плоскости стрельбы. Поправку брать вдвое меньше, чем при ветре, дующем под углом 90 град. Данные, приведенные в таблице несколько сложно запомнить, поэтому существуют упрощенные формулы определения ВТП при боковом умеренном ветре: Дц < 600 м ВТП=(Пр-2) 2 Дц=700, 800 м ВТП=(Пр+2) 2 Дц=900, 1000 м ВТП=Пр

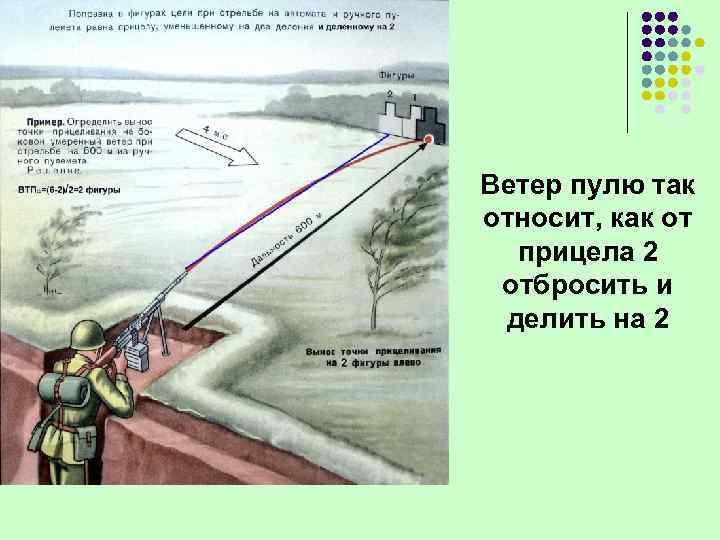

В Ветер пулю так относит, как от прицела 2 отбросить и делить на 2

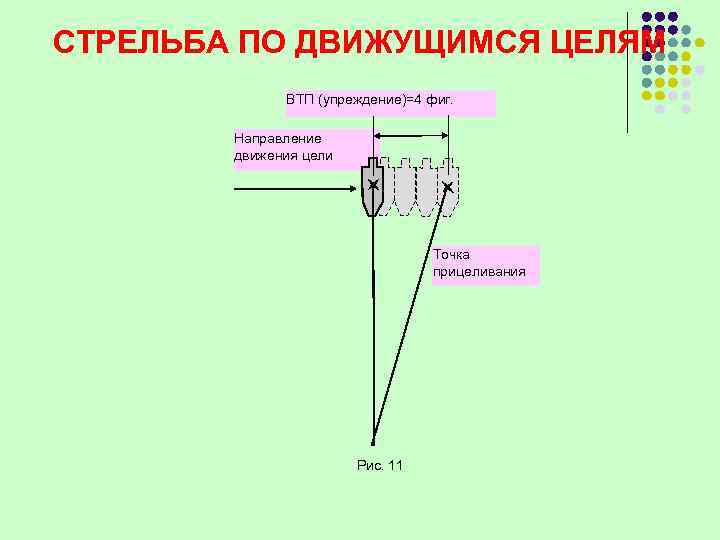

СТРЕЛЬБА ПО ДВИЖУЩИМСЯ ЦЕЛЯМ ВТП (упреждение)=4 фиг. Направление движения цели Точка прицеливания Рис. 11

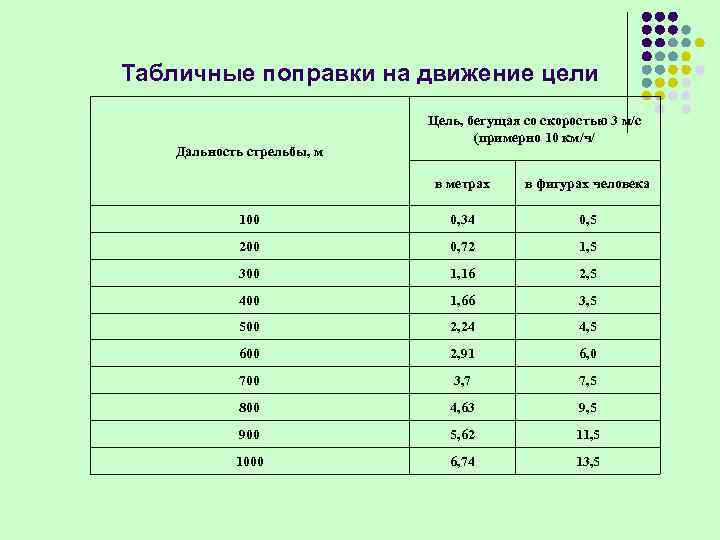

Табличные поправки на движение цели Дальность стрельбы, м Цель, бегущая со скоростью 3 м/с (примерно 10 км/ч/ в метрах в фигурах человека 100 0, 34 0, 5 200 0, 72 1, 5 300 1, 16 2, 5 400 1, 66 3, 5 500 2, 24 4, 5 600 2, 91 6, 0 700 3, 7 7, 5 800 4, 63 9, 5 900 5, 62 11, 5 1000 6, 74 13, 5

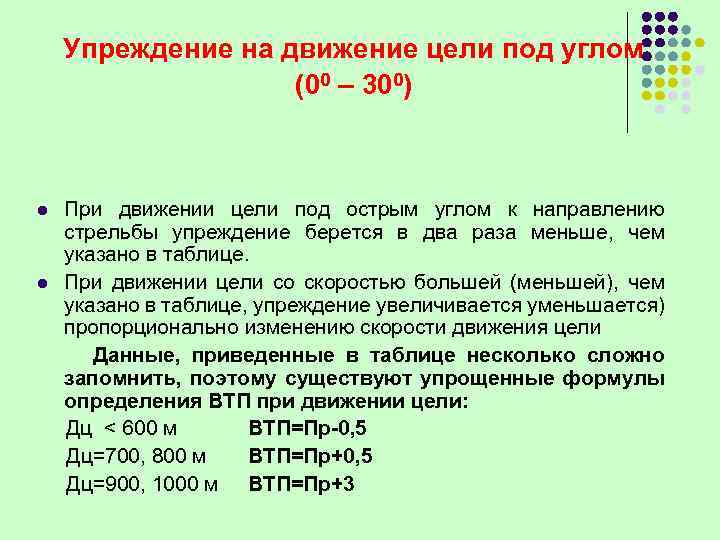

Упреждение на движение цели под углом (00 – 300) l l При движении цели под острым углом к направлению стрельбы упреждение берется в два раза меньше, чем указано в таблице. При движении цели со скоростью большей (меньшей), чем указано в таблице, упреждение увеличивается уменьшается) пропорционально изменению скорости движения цели Данные, приведенные в таблице несколько сложно запомнить, поэтому существуют упрощенные формулы определения ВТП при движении цели: Дц < 600 м ВТП=Пр-0, 5 Дц=700, 800 м ВТП=Пр+0, 5 Дц=900, 1000 м ВТП=Пр+3

ОПРЕДЕЛЕНИЕ СУММАРНОЙ ПОПРАВКИ НА БОКОВОЙ ВЕТЕР И ДВИЖЕНИЕ ЦЕЛИ Направление движения цели ВТП =2 фиг. Направление движения цели Направление бокового ветра ВТП =8 фиг. ВТПд = 5 фиг. ВТПв = 3 фиг. Рис. 12 Рис. 13

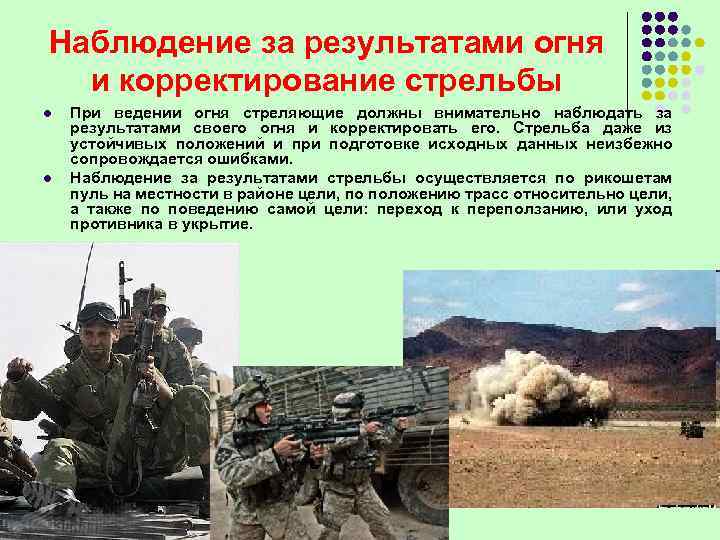

Наблюдение за результатами огня и корректирование стрельбы l l При ведении огня стреляющие должны внимательно наблюдать за результатами своего огня и корректировать его. Стрельба даже из устойчивых положений и при подготовке исходных данных неизбежно сопровождается ошибками. Наблюдение за результатами стрельбы осуществляется по рикошетам пуль на местности в районе цели, по положению трасс относительно цели, а также по поведению самой цели: переход к переползанию, или уход противника в укрытие.

Корректирование огня

Корректирование огня l Для ведения поправок при стрельбе необходимо учитывать не результаты наблюдения отдельных пуль, а центр группировки рикошетов или трасс. Следует иметь ввиду. что в ясную погоду днем при стрельбе из оружия калибра 5, 45 -мм следы трассеров почти не видны, поэтому использовать их не рекомендуется. Стрельба только патронами с трассирующей пулей ведет к повышенному износу канала ствола.

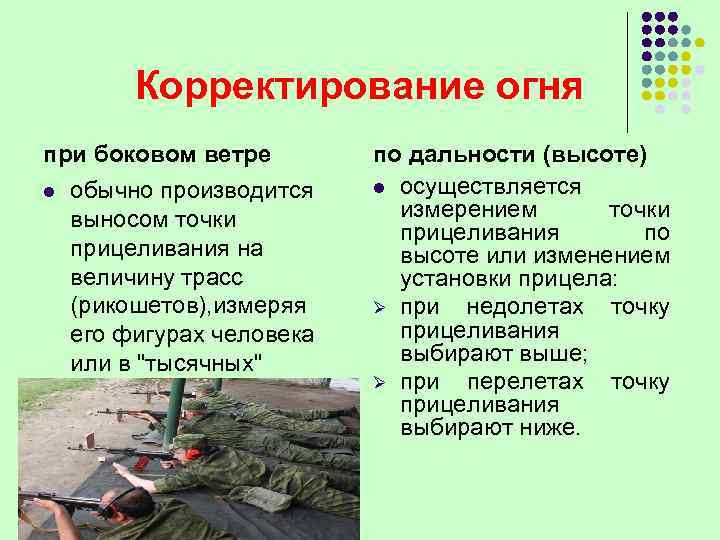

Корректирование огня при боковом ветре l обычно производится выносом точки прицеливания на величину трасс (рикошетов), измеряя его фигурах человека или в "тысячных" по дальности (высоте) l осуществляется измерением точки прицеливания по высоте или изменением установки прицела: Ø при недолетах точку прицеливания выбирают выше; Ø при перелетах точку прицеливания выбирают ниже.

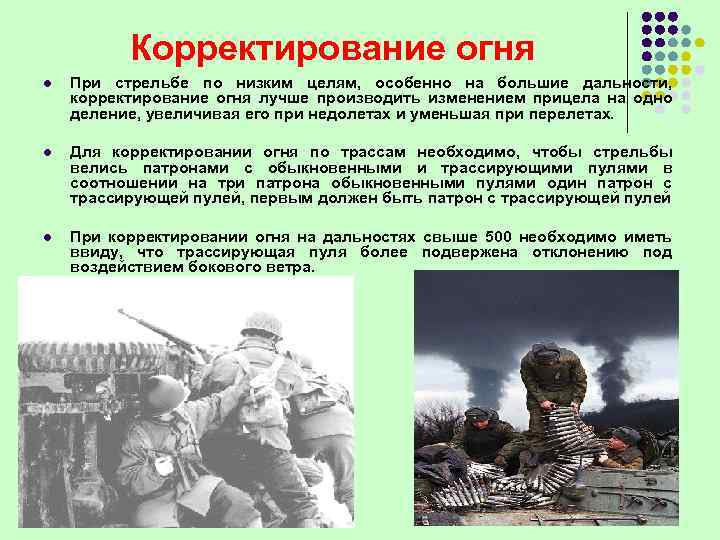

Корректирование огня l При стрельбе по низким целям, особенно на большие дальности, корректирование огня лучше производить изменением прицела на одно деление, увеличивая его при недолетах и уменьшая при перелетах. l Для корректировании огня по трассам необходимо, чтобы стрельбы велись патронами с обыкновенными и трассирующими пулями в соотношении на три патрона обыкновенными пулями один патрон с трассирующей пулей, первым должен быть патрон с трассирующей пулей l При корректировании огня на дальностях свыше 500 необходимо иметь ввиду, что трассирующая пуля более подвержена отклонению под воздействием бокового ветра.

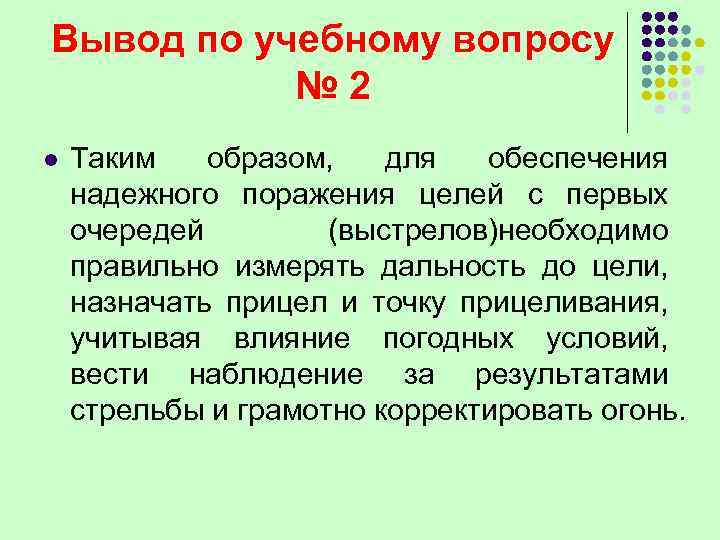

Вывод по учебному вопросу № 2 l Таким образом, для обеспечения надежного поражения целей с первых очередей (выстрелов)необходимо правильно измерять дальность до цели, назначать прицел и точку прицеливания, учитывая влияние погодных условий, вести наблюдение за результатами стрельбы и грамотно корректировать огонь.

УТК по огневой подготовке (Групповое занятие 4/2) Решение огневых задач l l l ЗАДАЧА № 1 Определить исходные установки для стрельбы из ручного пулемета РПК-74 по гранатомету противника на дальности 400 м, если температура воздуха -15 гр. С. ЗАДАЧА № 2 Определить величину упреждения целика для стрельбы из ПКМ по перебегающему слева пулеметчику на дальности 600 м. ЗАДАЧА № 3 Перебегающий слева стрелок противника. Дальность до цели 500. Определить прицел, точку прицеливания и вынос точки прицеливания в метрах. ЗАДАЧА № 4 Дальность до пулеметного расчета противника 700 м, дым от ветра слева стелется по земле с разрывами, температура воздуха « – 15» градусов, определите суммарную поправку для производства первого выстрела из ПКМ. ЗАДАЧА № 5 БТР противника находится от расчета стрелка-гранатометчика на расстоянии 500 м. После выстрела из СПГ-9 командир взвода увидел, что граната разорвалась левее цели на 10 метров. На сколько делений угломера следует довернуть вправо гранатомет (ввести поправку) при следующем выстреле?

l ОБЩИЙ ВЫВОД: Твердые знания правил стрельбы из стрелкового оружия позволит Вам реализовать высокие боевые характеристики оружия, а также поражать цели с первого выстрела (очереди), на предельных дальностях и в любых погодных условиях.

СПАСИБО ЗА ВНИМАНИЕ!
