ДИСЦИПЛИНА: Общевоенная подготовка (военная топография).
Тема № 34 (5). Основные правила ведения рабочей карты и составление боевых графических документов.

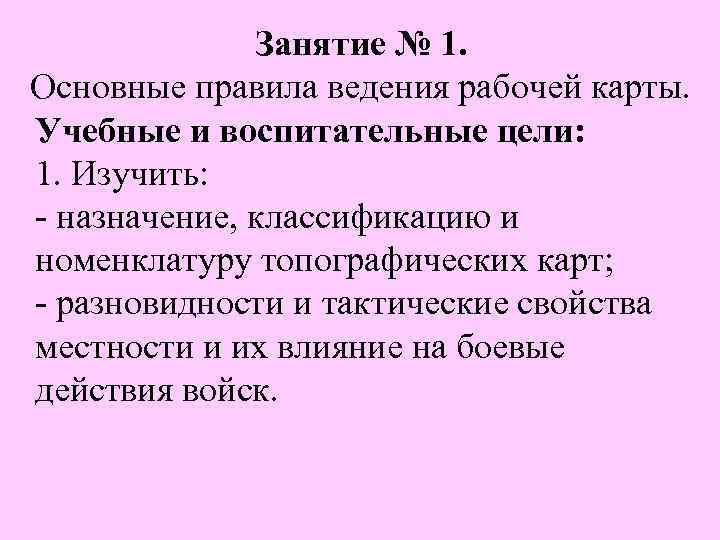

Занятие № 1. Основные правила ведения рабочей карты. Учебные и воспитательные цели: 1. Изучить: - назначение, классификацию и номенклатуру топографических карт; - разновидности и тактические свойства местности и их влияние на боевые действия войск.

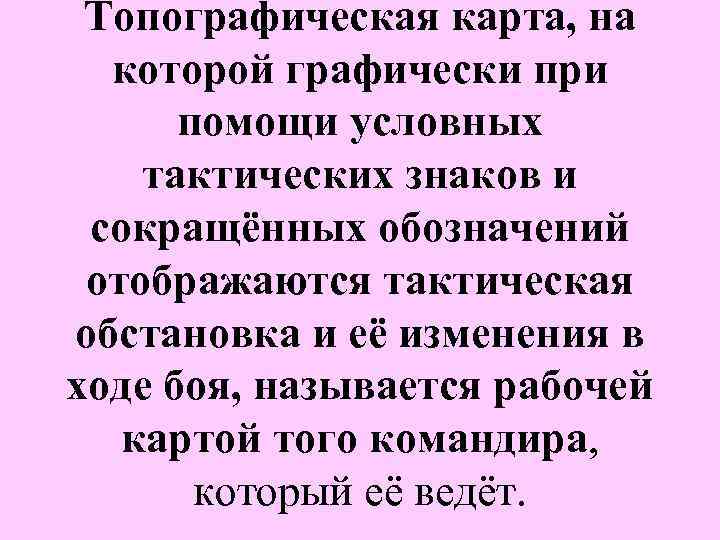

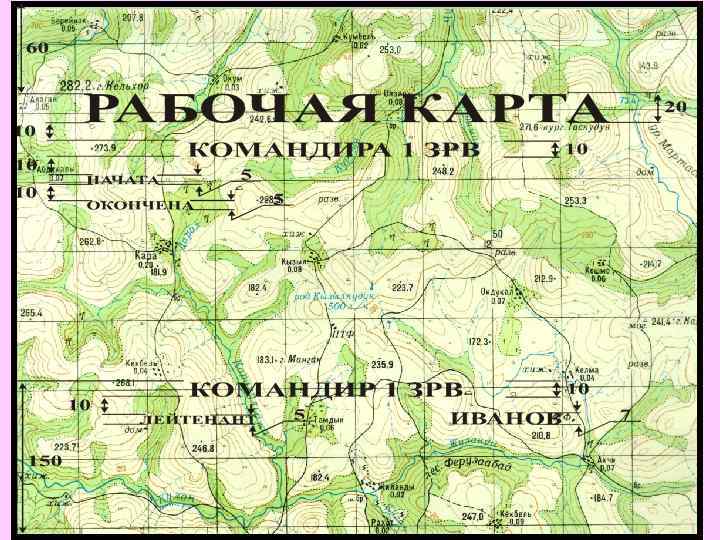

Топографическая карта, на которой графически при помощи условных тактических знаков и сокращённых обозначений отображаются тактическая обстановка и её изменения в ходе боя, называется рабочей картой того командира, который её ведёт.

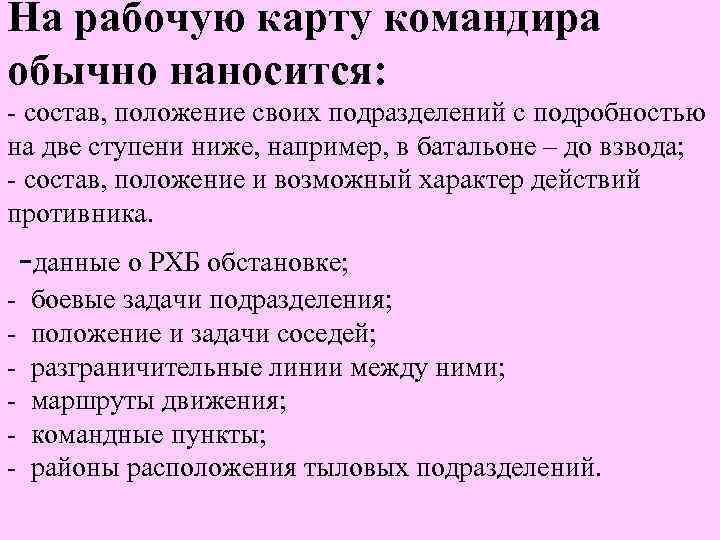

На рабочую карту командира обычно наносится: - состав, положение своих подразделений с подробностью на две ступени ниже, например, в батальоне – до взвода; - состав, положение и возможный характер действий противника. -данные о РХБ обстановке; - боевые задачи подразделения; положение и задачи соседей; разграничительные линии между ними; маршруты движения; командные пункты; районы расположения тыловых подразделений.

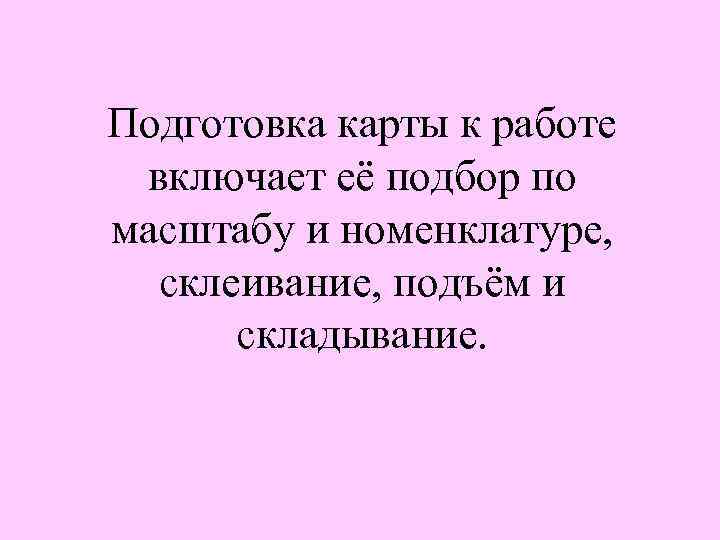

Подготовка карты к работе включает её подбор по масштабу и номенклатуре, склеивание, подъём и складывание.

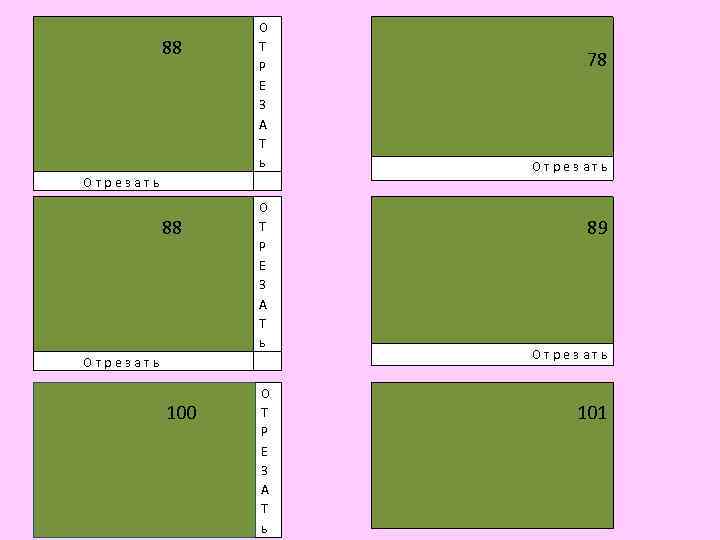

88 О Т Р Е З А Т ь Отрезать 100 О Т Р Е З А Т ь 78 Отрезать 89 Отрезать 101

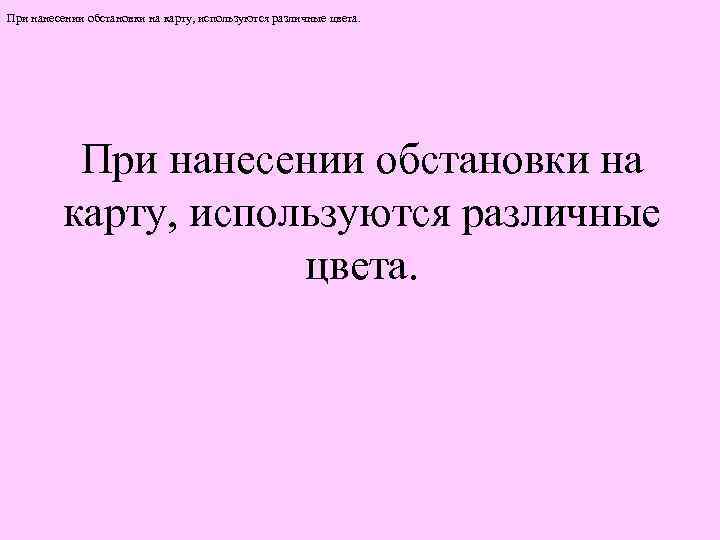

При нанесении обстановки на карту, используются различные цвета.

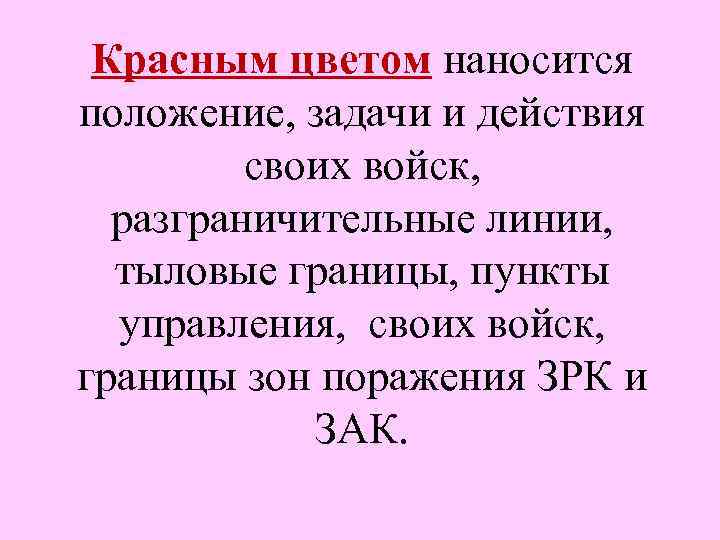

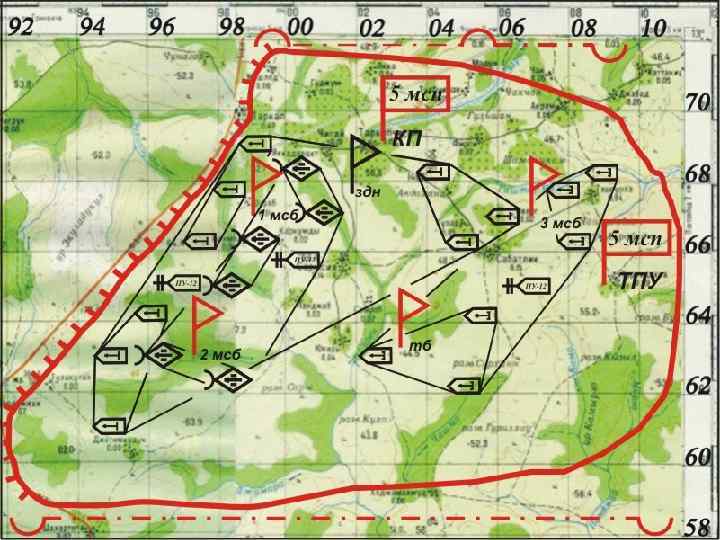

Красным цветом наносится положение, задачи и действия своих войск, разграничительные линии, тыловые границы, пункты управления, своих войск, границы зон поражения ЗРК и ЗАК.

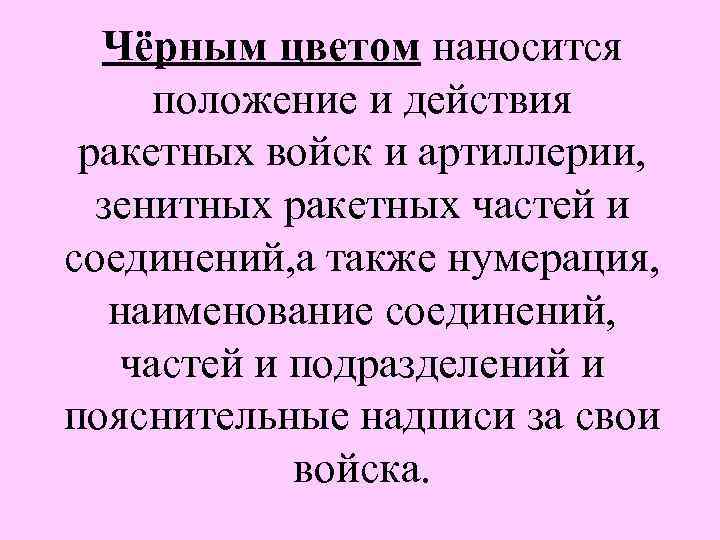

Чёрным цветом наносится положение и действия ракетных войск и артиллерии, зенитных ракетных частей и соединений, а также нумерация, наименование соединений, частей и подразделений и пояснительные надписи за свои войска.

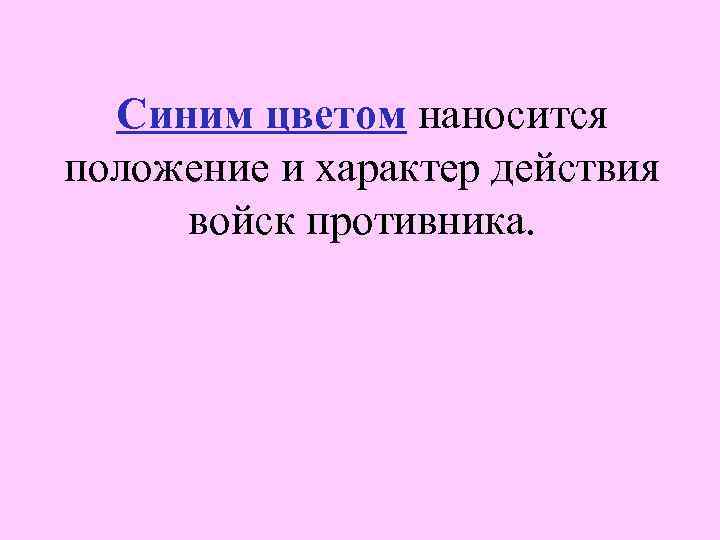

Синим цветом наносится положение и характер действия войск противника.
Зелёным цветом наносятся демонстративные, имитационные действия своих войск, ложные районы, рубежи, сооружения и объекты с обозначением буквой “Л”.

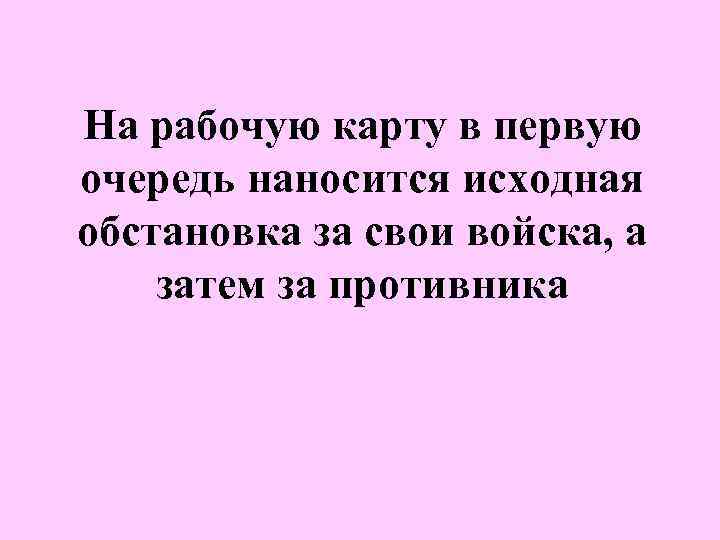

На рабочую карту в первую очередь наносится исходная обстановка за свои войска, а затем за противника

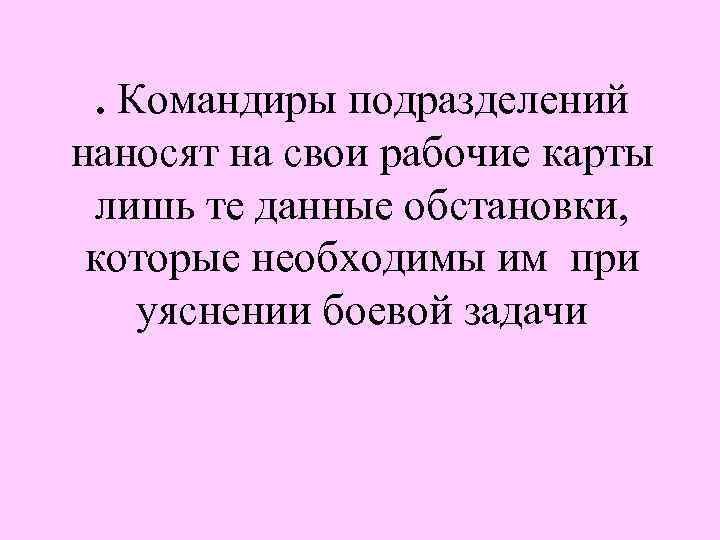

. Командиры подразделений наносят на свои рабочие карты лишь те данные обстановки, которые необходимы им при уяснении боевой задачи

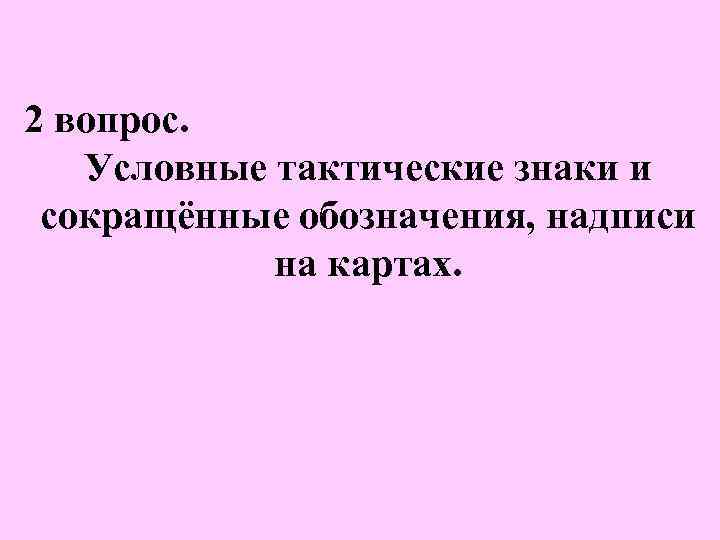

2 вопрос. Условные тактические знаки и сокращённые обозначения, надписи на картаx.

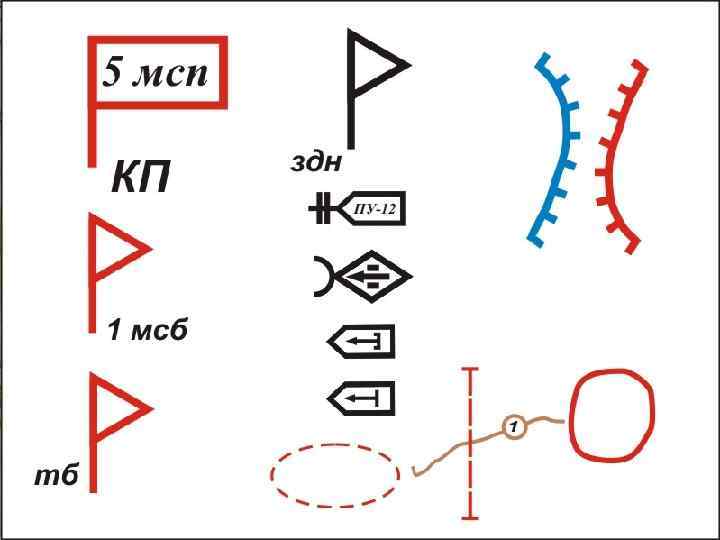

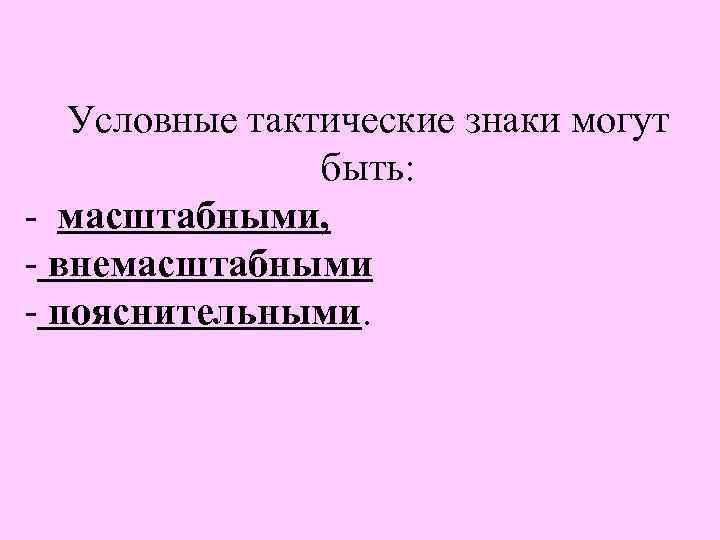

Условные тактические знаки могут быть: - масштабными, - внемасштабными - пояснительными.

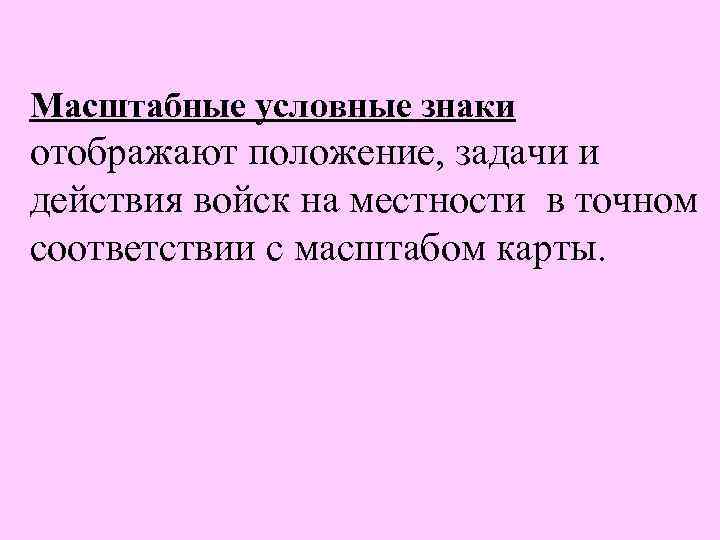

Масштабные условные знаки отображают положение, задачи и действия войск на местности в точном соответствии с масштабом карты.

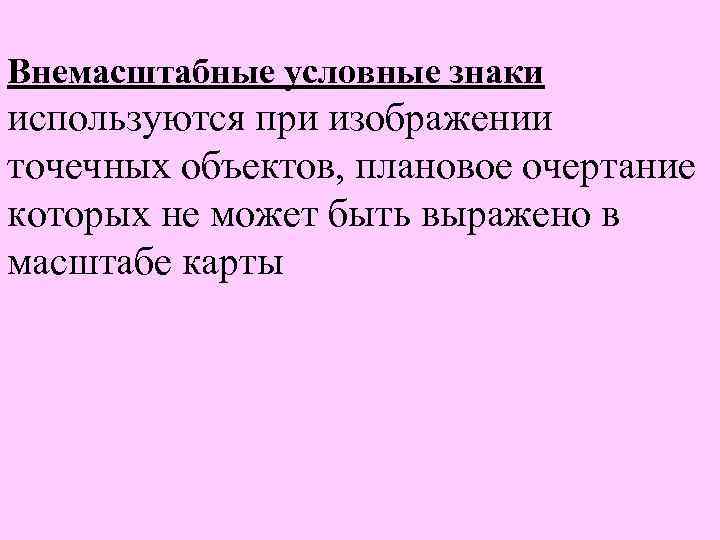

Внемасштабные условные знаки используются при изображении точечных объектов, плановое очертание которых не может быть выражено в масштабе карты
Пояснительные условные знаки применяются для дополнительной характеристики уже нанесённых условных знаков (например, стрелка в воздушном коридоре обозначает направление полёта или захода на посадку самолётов )

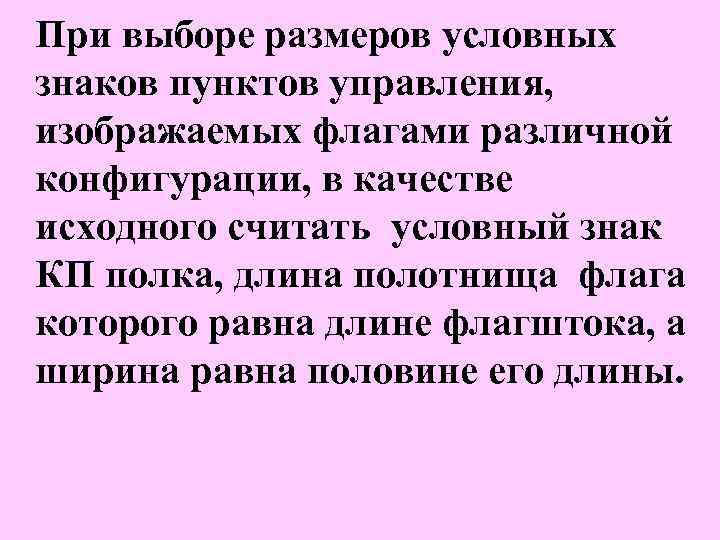

При выборе размеров условных знаков пунктов управления, изображаемых флагами различной конфигурации, в качестве исходного считать условный знак КП полка, длина полотнища флага которого равна длине флагштока, а ширина равна половине его длины.

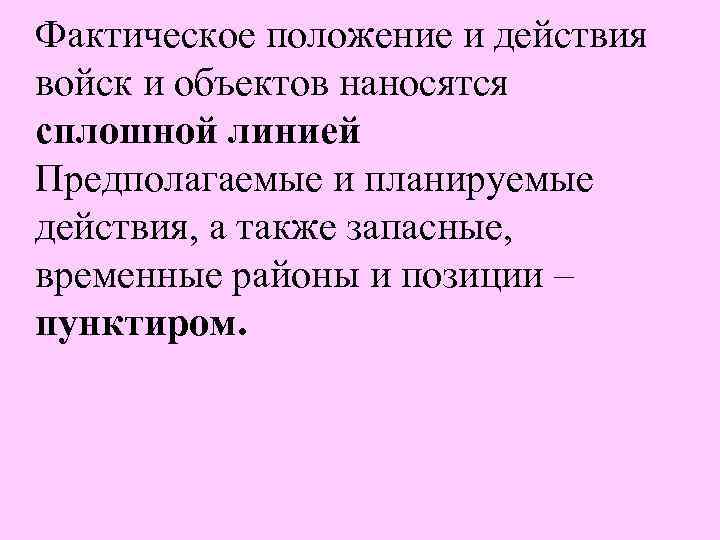

Фактическое положение и действия войск и объектов наносятся сплошной линией Предполагаемые и планируемые действия, а также запасные, временные районы и позиции – пунктиром.
